FARO Laser Tracker
提高生产率的设计
https://www.doczj.com/doc/1e80012.html,/LaserTracker/cn

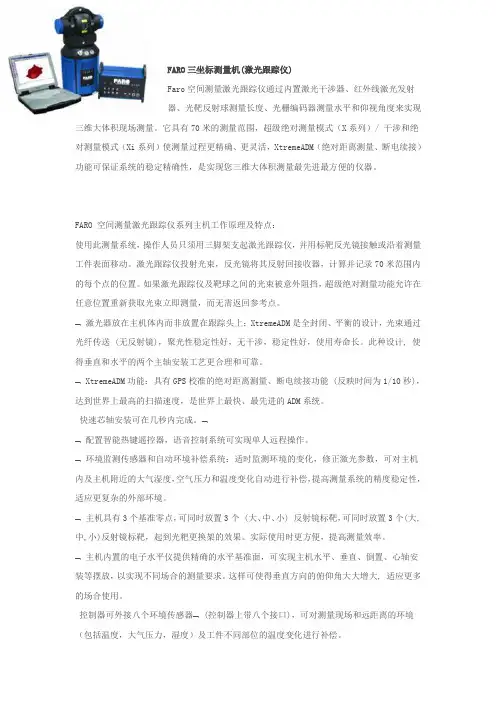

FARO激光跟踪仪简介
FARO激光跟踪仪是一款高精度的便携式坐标测量设备，能够让您通过快速、简单和精确地测量来实现制造产品、优化流程和提供解决方案的目的。
应对测量挑战
全世界的客户都信赖FARO激光跟踪仪，并利用它来应
对日常的测量挑战以及过去无法解决的复杂难题。
重新定义效率
FARO激光跟踪仪在设备校准、设备安装、部件检测、
工装建造与设置、制造与装配集成和逆向工程等应用
领域都缔造了突破性的效率。
增加产量
通过提高工作速度、缩短停工时间、消除昂贵的废料
以及获得精确、一致和值得报告的测量数据，许多公
司节省了数百万美元的费用。
提供优质产品
利用FARO激光跟踪仪，您可以制造出更具竞争力
的产品，加快实施产品改进计划并为当今的技术市
场提供高性能的产品。
实际应用
FARO激光跟踪仪在各种行业的许多应用中均可实现精确的测量,它提供了更佳的测量方法并使全新的制造方法成为可能。
校准
? 比传统方法更准确、更省时
? 重复性测量，合理的趋于失真
? 通过实时测量来确定公差和验证设计
逆向工程
? 获取高精度的数字化扫描数据
? 不再需要硬件母版
工装建造
? 全程精确测试(确保部件达到最高的装配标准)
? 验证工装的尺寸完整性和可重复性(确定或预先防范工装缺陷)零件检测
? 将复杂的几何结构、曲面和特征位置与标称数据进行比较? 不需要移动工件到固定的检测工具中
? 减少生产废料和不合格产品带来的损失
设备安装
? 安放/调平床身
? 防止机床在磨合期运行时造成的损坏
? 降低设备上的零件磨损和撕裂
制造与装配集成
? 实时获取关键的定位反馈
? 设置移动部件的标称坐标
? 在移动过程中动态地持续测量，以提供定位点的数据
FARO Laser Tracker Vantage 优越的性能
作为全球最值得信赖的三维测量技术供应商，FARO公司利用Vantage彻底改变了高精度、大体积的测量装备。FARO Vantage运用突破性的激光跟踪仪技术，提供全球最完善的激光跟踪系统解决方案。
小型、轻量化设计
Vantage是FARO所制造的体积最小、重量最轻的激光跟踪仪，不仅具有极佳的易用性，
而且便于在不同的工作地点之间进行运输。它首屈一指的精确性，使其成为应对甚至是最
棘手的测量挑战的理想工具。
IP52 防水和防尘等级
利用Vantage，您现在可以将激光跟踪仪用于您以前认为不可能的环境中。Vantage激
光跟踪仪真正诠释了其可靠性的设计理念，它高达IP52级的防水和防尘性能可确保其良好
的耐用性，并使其成为FARO公司IP防护等级最高的测量装置。
完美的解决方案
在选择激光跟踪仪时，用户常常不得不为了满足自己的需求而作出妥协，几乎没有一种解
决方案可以将超轻便携、超高精度以及适应各种工况的超级耐用性集于一身，直到现在
Vantage的问世。
值得您信赖的技术
25年来，FARO一直是值得信赖的激光跟踪仪技术供应商。通过ASME B89.4.19标准
进行的性能测试，FARO激光跟踪仪的性能得到了验证；此外，FARO公司的所有
校准实验室均获得第三方认证，能够进行符合ISO17025标准的激光跟踪仪校准工作。
MultiView相机
Vantage是唯一采用MultiView技术(正在申请专利的全集成式双相机
系统)的激光跟踪仪。该技术能够让您自动对准到难以搜索的靶标，
对于自动化装配应用中由于部件之间的变动造成靶标可能处在正常位置
以外的情况，MultiView也可以快速高效的定位。
SmartFind
凭借FARO独有的SmartFind技术，现在您可以在复杂结构的部件内，
更快速、更轻松地测量以前很难或无法跟踪到得位置。当您在 MultiView
的视场内中断或丢失Vantage的激光束时，您只需向Vantage做出
简单手势，它就能使激光束重新对准您的靶标。
TruADM
Vantage激光跟踪仪所采用的TruADM技术，可为日常的实际测量应用(其绝对距离
测量结果(ADM)和干涉仪(IFM)测量结果之间的差异在绝大多数情况下，几乎可以忽
略不计)提供所需的精度。已获专利的FARO第五代ADM系统TruADM，与需要使用
IFM来支持其ADM系统的技术不同，FARO的TruADM技术让过程更为简化。
TruADM使用已获专利的预测算法来补偿靶标移动时的加速度和速度，从而打造出
技术尖端的跟踪系统。ADM在该系统中的速度之快，以至于可通过利用SMR来进行
动态的扫描测量。利用FARO激光跟踪仪，您能够扫描复杂的曲面轮廓、平面的平
面度和圆的直径等。
您能够快速而轻松地测绘出形状特征，以便更好地了解部件的几何形状并对部件做
出正确的判断。
TriMap编码器
TriMap是FARO Vantage激光跟踪仪专用且正在申请专利的编码器系统。它采用一
个拥有三个读数头的自映射系统，能够使编码器在更方便的位置缩短服务时间，确
保您以最合理的方式使用您的激光跟踪仪并从您的投资中获得最大的回报。
直列式光学元件
Vantage激光跟踪仪的直列式光学系统旨在扩大测量范围(最远可达80米*)，
从而可实现在一个位置测量更大的物体。无需频繁地移动设备，这意味着测量工作
能够在更短的时间内完成。
*请参阅《Vantage技术样本》，了解详细技术参数
集成Wi-Fi?
Vantage激光跟踪仪的集成式Wi-Fi采用最新的无线技术标准(无线-N)，意味着
无需将激光跟踪仪的数据线插入笔记本电脑便可在无线网络的覆盖范围内随时随地
进行测量，从而提高了设备的便携性和便利性。
卓越的便携性
拉杆箱式设计
创新的拉杆式设计，彻底改变了激光跟踪仪的运输方式。拉杆式运输箱不仅能够有效地保护跟踪头，还能像标准旅行箱那样轻松拉动。此外，该拉杆式运输箱还可轻松地放入飞机的头顶行李舱，方便您在乘飞机旅行时将Vantage 激光跟踪仪带到任何地方。
重要的是，您能够方便地存放激光跟踪仪并将其轻松地运送至工作地点或车间周围。Vantage 采用创新的行李箱系统， 无论何种应用，或是位于全球的任何位置，您都能轻松地运送您的激光跟踪仪。FARO 通过Vantage ，把“便携性” 这一概念提升到一个全新的水平。
背包式设计
Vantage 激光跟踪仪的背包式运输箱用于装载主控制器(MCU)和所需的其他附件，为您提供了一个完备的运输系统。基于人体工程学的设计使背负更加舒适，或轻松地置于拉杆运输箱之上，将整个系统作为一个整体来进行搬运。由于拉杆箱也能放入飞机的头顶行李舱，乘飞机旅行变得轻而易举。
重型装运箱
当您想要托运Vantage 激光跟踪仪时，重型装运箱可容纳拉杆箱和 背包并在运输过程中提供必要的保护。它们还可以堆叠起来，组成一个可移动的工作台。装运箱还提供了额外的空间，便于存放延长线、电源或完成工作所需的其他附件。
ION 激光跟踪仪可用于在线测量、高速动态测量或 高精度的设备校准等侧重于达到最高精度的应用， 是一种集成干涉仪(IFM)的先进测量系统，可提供完成测量任务所需的高精度和大范围的优越性能。
üü多样化的安装方式
üü智能预热üü
集成式气象站üü
集成式精密水平仪
ü
211mm
291m m
242mm
453m m
业界领先的功能
现场补偿方案
因为任何测量系统的精度都会由于测量环境的变化，而引起误差，所以补偿是一项非常重要的程序。根据您的需求和激光跟踪仪的型号，FARO激光跟踪仪提供了三种不同的补偿方法。
快速补偿(QuickComp)
? 专用于Vantage激光跟踪仪
? 速度最快的补偿方式(2-3分钟)
? 基于特定的范围来优化激光跟踪仪的测量结果
? 确保较高的系统精度
自补偿(SelfComp)
? 专门用于ION激光跟踪仪
? 速度快(5分钟)
? 确保系统精度
定向补偿
? 用于所有型号的FARO激光跟踪仪
?20-30分钟
? 确保最高的系统精度
激光随开即用
由于无需激光管预热，所以能够更快地开始测量。此项功能
为Vantage激光跟踪仪，能够让准备时间缩短20-30分钟！
多样化的安装方式
FARO激光跟踪仪可垂直、水平或倒置安装*，因此能够灵活地安装在狭窄或拥挤的区域内。
智能预热
该功能可缩短测量装置的预热时间，最大限度地减少初始温度变化对测量的影响。
集成式气象站
温度、气压和湿度会影响光在空气中的传播速度。集成式
气象站能够监控这些因素的变化并作出补偿，以确保测量结果的准确性。
集成式精密水平仪
激光跟踪仪采用一个内置式电子水平传感装置，能够根据重力矢量方向来确定跟踪仪的方向，对于无法确保跟踪仪置于水平表面时的复杂校准和设备安装尤其有用。
*倒置安装时需要使用集成的螺纹环。
精确、耐用、物美价廉的防破裂反射靶球
? 三种型号： 1. 标准精度型 (黑环) 2. 长距离型 (绿环) 3. 高性能型 (蓝环)? 高性能型反射靶球的精度比重型防破裂反射靶球高出80%? 球体特性与置于中心的光学组件相结合的设计，使高性能型反射靶球成为世界上最精确的防破裂反射靶球? 比之前的防破裂型反射靶球成本更低? 镀金一体式反射靶球(未使用单独的玻璃面板，不会随时间而发生移位或 破裂)
防尘防破裂反射靶球
? 性能极佳，适用于恶劣环境? 窗口保护盖设计旨在让反射光学装置保持清洁? 可更换的窗口保护盖? 镀金一体式反射靶球
重型防破裂反射靶球
? 实心不锈钢球体的设计
? 镀金集成式反射靶球? 能够在极端的温度条件下发挥极佳的工作性能
FARO Laser Tracker Targets
激光跟踪仪与其靶标密不可分。无论激光跟踪仪的精度如何，靶标的精度都会直接影响测量的质量。FARO 的反射 靶球(SMR)体现了我们在提供全面测量解决方案方面的努力，我们不仅提供高性能的激光跟踪仪，还提供一系列精确、耐用且物美价廉的靶标。
重复性靶标
?开放式立方角型
?无论激光跟踪仪的瞄准角度如何，
均可确保测量结果的可重复性
?用于获得重复性测量结果的理想
靶标
RetroProbes探头
? 用于测量凹陷部位或小型部件，例如孔、槽和设备表面
? 借鉴了关节臂式或固定式CMM型探头的设计风格
? 可轻松地探测到凹陷部位，隐藏点及拐角部位
? 最大限度地减少激光跟踪仪重新定位的次数
? 一英寸或四英寸加长型探头
FARO体验
拥有一台FARO激光跟踪仪仅仅是您与我们缔结良好伙伴关系的开始。我们的员工以擅长构建良好的客户关系而著称，他们通过走访您的企业、了解您的业务和流程、以及提供测量计划和培训，来帮助您充分发挥FARO系统带来的效益。
FARO的维修和校准中心遍布世界各地，并且
全都通过了ISO-9001认证和维修FARO产品所
需的I S O-17025实验室认证。每个中心均
提供保证期内以及保证期之后的维修服务。在
FARO，我们的目标是及时地维修、检测、校准
和归还您的设备。
FARO的培训中心为您提供必要的知识，确保
您可满怀自信地进行测量。从设备安装、基础
测量、与标称数据的对齐和比较，再到高级
程序和编程，我们可在FARO培训中心或贵
公司为您提供基础和高级培训。另外，FARO还
拥有经验丰富的客户服务代表，可就与设备或
应用有关的问题提供电话支持。
关于FARO
FARO是一家全球性的技术公司，主要开发用于检测、成像、逆向工程和勘测等领域的便携式三维测量和文件处理仪器。我们致力于研发性能卓越的产品来简化客户的工作，使客户能够大大缩短现场测量时间并降低总成本。
作为便携式计算机辅助测量设备的市场领导者，我们应用独特的知识以及对客户商业目标的理解，来帮助客户获得成功。通过利用最先进的技术来制造出更加精确、可靠且便于使用的业内领先产品，我们相信能够让客户超越他们的期望。
我们对客户承诺的远不止产品的性能 – 利用FARO，客户能够进行省心的三维测量。FARO的每个团队成员都全心全意地致力于简化客户的工作，为客户和我们的创新提供支持，从而使我们的客户和他们的企业能够更加繁荣兴旺。
? 2013 FARO | FARO and the FARO Logo are registered trademarks of FARO Technologies Inc. All rights reserved. The term Wi-Fi ? is a registered trademark of the Wi-Fi Alliance ?.
04REF104-008.pdf
Revised: 15 March https://www.doczj.com/doc/1e80012.html,/LaserTracker/cn
法如科技 FARO Technologies Inc.上海市徐汇区平福路188号聚鑫信息科技园2号楼1楼邮编：200231服务热线：400 677 6826电话：+86.21.61917600传真：+86.21.64948670邮箱：china@https://www.doczj.com/doc/1e80012.html,
URL: https://www.doczj.com/doc/1e80012.html,/cn
Asia Pacific Headquarters FARO SINGAPORE PTE LTD No. 3 Changi South Street 2
#01-01 Xilin Districentre Building B Singapore 486548
Tel: +65.65111350Fax: +65.65430111Email: asia@https://www.doczj.com/doc/1e80012.html,
Japan Office
716 Kumada, Nagakute-shi, Aichi 480-1144, Japan
Tel: +81.561.631411 Fax: +81.561.631412 Email: japan@https://www.doczj.com/doc/1e80012.html,
South Korea Office
#1105 GoldenView Bldg. 25 Seomyeon-ro Busanjin-gu Busan South Korea 614-850
Tel: +82.51.6623410 Fax: +82.51.9418170Email: korea@https://www.doczj.com/doc/1e80012.html,
India Office
E-12, B-1 Extension
Mohan Cooperative Industrial Estate Mathura Rd., New Delhi – 110044, India Tel: +91.11.46465656 Fax: +91.11.46465660 Email: india@https://www.doczj.com/doc/1e80012.html,
Malaysia Office
6th Floor, Suite 20, IOI Business Park Persiaran Puchong
Jaya Selatan Bandar Puchong Jaya 47100 Puchong Selengor, Darul Ehsan Malaysia Tel: +60.3.80644224
Fax: +60.3.80644334 Email: asia@https://www.doczj.com/doc/1e80012.html, Thailand Office
No. 1 M.D. Tower, 12th Floor, Unit B-C1, Soi Bangna-Trad 25, Bangna-Trad Road, Bangna, Bangna,
Bangkok 10260. Thailand Tel: +66.2.7441273-4Fax: +66.2.7443178
Email: thailand@https://www.doczj.com/doc/1e80012.html,
Vietnam Office
Room 4, 4th floor, Annex Building 309B-311 Nguyen Van Troi Str.Tan Binh Dist.Ho Chi Minh City Vietnam
Tel: +84.8.38458108 Fax: +84.8.38458018 Email: asia@https://www.doczj.com/doc/1e80012.html,
FARO Laser Tracker 提高生产率的设计 https://www.doczj.com/doc/1e80012.html,/LaserTracker/cn
FARO激光跟踪仪简介 FARO激光跟踪仪是一款高精度的便携式坐标测量设备，能够让您通过快速、简单和精确地测量来实现制造产品、优化流程和提供解决方案的目的。 应对测量挑战 全世界的客户都信赖FARO激光跟踪仪，并利用它来应 对日常的测量挑战以及过去无法解决的复杂难题。 重新定义效率 FARO激光跟踪仪在设备校准、设备安装、部件检测、 工装建造与设置、制造与装配集成和逆向工程等应用 领域都缔造了突破性的效率。 增加产量 通过提高工作速度、缩短停工时间、消除昂贵的废料 以及获得精确、一致和值得报告的测量数据，许多公 司节省了数百万美元的费用。 提供优质产品 利用FARO激光跟踪仪，您可以制造出更具竞争力 的产品，加快实施产品改进计划并为当今的技术市 场提供高性能的产品。
实际应用 FARO激光跟踪仪在各种行业的许多应用中均可实现精确的测量,它提供了更佳的测量方法并使全新的制造方法成为可能。
校准 ? 比传统方法更准确、更省时 ? 重复性测量，合理的趋于失真 ? 通过实时测量来确定公差和验证设计 逆向工程 ? 获取高精度的数字化扫描数据 ? 不再需要硬件母版 工装建造 ? 全程精确测试(确保部件达到最高的装配标准) ? 验证工装的尺寸完整性和可重复性(确定或预先防范工装缺陷)零件检测 ? 将复杂的几何结构、曲面和特征位置与标称数据进行比较? 不需要移动工件到固定的检测工具中 ? 减少生产废料和不合格产品带来的损失 设备安装 ? 安放/调平床身 ? 防止机床在磨合期运行时造成的损坏 ? 降低设备上的零件磨损和撕裂 制造与装配集成 ? 实时获取关键的定位反馈 ? 设置移动部件的标称坐标 ? 在移动过程中动态地持续测量，以提供定位点的数据

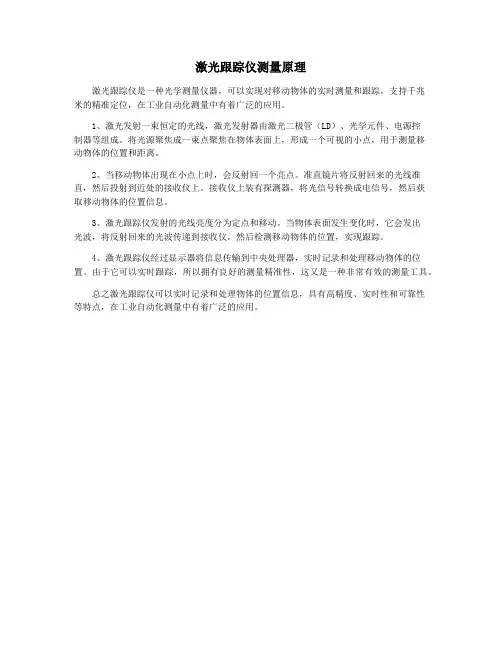

概述 1.1 激光跟踪测量系统（Laser Tracker System）是工业测量系统中一种高精度的大尺寸测量仪器。它集合了激光干涉测距技术、光电探测技术、精密机械技术、计算机及控制技术、现代数值计算理论等各种先进技术，对空间运动目标进行跟踪并实时测量目标的空间三维坐标。它具有高精度、高效率、实时跟踪测量、安装快捷、操作简便等特点，适合于大尺寸工件配装测量。SMART310 是Leica 公司在1990年生产的第一台激光跟踪仪，1993年Leica公司又推出了SMART310 的第二代产品，其后，Leica 公司还推出了LT/LTD 系列的激光跟踪仪，以满足不同的工业生产需要。LTD 系列的激光跟踪仪采用了Leica 公司专利的绝对测距仪，测量速度快，精度高，配套的软件则在Leica统一的工业测量系统平台Axyz 下进行开发，包括经纬仪测量模块、全站仪测量模块、激光跟踪仪测量模[8] 。块 和数字摄影测量模块等 激光跟踪系统在我国的应用始于1996 年，上飞、沈飞集团在我国第一次引进了SMART310 激光跟踪系统；2005年上海盾构公司引进了Leica 公司的一套LTD600跟踪测量系统，应用于三维管模的检测。 [52] 激光跟踪测量系统的基本原理 1.2 近年来，激光跟踪测量系统的应用领域在不断扩大，很多公司都相继推出了各自品牌的激光跟踪仪，但所有的激光跟踪测量系统基本都是由激光跟踪头（跟踪仪）、控制器、用户计算机、反射器（靶镜）及测量附件等组成的。在本文中，实验采用的是LTD600激光跟踪测量系统（图2.1 ），因此具体讨论的基本原理是基于LTD600 型的激光跟踪测量系统。 图 2.1 LTD600 激光跟踪测量系统系统的组成1.2.1 激光跟踪仪的实质是一台能激光干涉测距和自动跟踪测角测距的全站仪，区别之处在于它没有望远镜，跟踪头的激光束、旋转镜和旋转轴构成了激光跟踪仪的三个轴，三轴相交的中心是测量坐标系的原点。它的结构原理如图2.2 所示系统的硬件主要组成部分包括：传感器头、控制器、电动机和传感器电缆、带LAN 电缆的应用计算机以及反射器。 （1）传感器头：读取角度和距离测量值。激光跟踪器头围绕着两根正交轴旋转。每根轴具有一个编码器用于角度测量和一只直接供电的DC 电动机来进行遥控移动。传感器头的油缸包含了一个测量距离差的单频激光干涉测距仪（IFM ），还有一个绝对距离测量装置（ADM ）。激光束通过安装在倾斜轴和旋转轴交叉处的一面镜子直指反射器。激光束也用作为仪器的平行瞄正轴。挨着激光干涉仪的光电探测器（PSD）接收部分反射光束，使跟踪器跟随反射器。 图 2.2 激光跟踪仪结构原理图 （2）控制器: 包含电源、编码器和干涉仪用计数器、电动机放大器、跟踪处理器和网卡（图2.3 ）。跟踪处理器将跟踪器内的信号转化成角度和距离观测值，通过局域网卡将数据传送到应用计算机上，同理从计算机中发出的指令也可以通过跟踪处理器进行转换再传送给跟踪器，完成测量操作。
精度更高、性能更强、重量更轻 常见应用 特点 全新的Faro 三维激光扫描测量臂V3 适用于检测、逆向工程 、快速成形、3D 建模。用户可以用测量臂的硬测头来精确采集点，再用激光扫描头获取所需的大量点云数据，无需增加或更换附件，无需解开电源线， 也无需从其他CMM 输入数据。 可与逆向工程软件如 Geomagic, Polyworks, Rapidform 和其他第三方软件包一起使用的Faro 三维激光扫描测量臂V3，能助您更快速地将产品投放市场。 扫描头定位，可实现更好的人机工程以及无阻碍的硬探测 交替使用激光扫描头和硬测头 激光扫描可达每秒19,200点 无中间软件运行 航空 : 逆向工程、校准、工件检测汽车 : 工装和校准、对齐、工件检测金属制造 : OMI 、手件检验、定期零件检验模具/工具和冲模 : 模具及冲模检验、样件扫描 完全整合的七轴模式激光扫描仪无需复杂的连接线或连接装置 新 — 加快50%的热稳定时间 较 V2 只用一半时间，即可及时捕捉高质量数据 新 — 精度提高 30% 与三维激光扫描测量臂V2系列相比 ，此设备的精度提高了30% 新 — 小巧,轻便的设计 三维激光扫描测量臂V3系列测头，在重量和尺寸上较 V2 缩小了30% 新 — 符合人体工学设计的可拆卸式手柄提供舒适的无应力应用 新 — 提高了物体表面扫描的性能在扫描黑色和高反光材质时无需喷显影剂，提供了更好的表面扫描性能 量臂的蓝牙技术相兼容 FARO Laser ScanArm V3 https://www.doczj.com/doc/1e80012.html,/cn https://www.doczj.com/doc/1e80012.html,/FaroArm/cn
硬件规格 认证: MET (UL, CSA Certified) ? CE Compliance ? Directive 93/68/EEC, (CE Marking) ? Directive 89/336/EEC, (EMC) ? FDA CDRH, Subchapter J of 21 CFR 1040.10 测量电力装置、控制与实验室使用； EN 61010-1:2001, IEC 60825-1, EN 61326 电力兼容（EMC ） EN 55011, EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 操作温度: 10°C 至 40°C (50°F 至 104°F)温度变化量: 3°C/5min. (5.4°F/5min.) Max 湿度: 0 - 95%，无冷凝； 电源: 全球通用电压 85-245VAC, 50/60 Hz 系统性能 (非接触式) 扫描头V3规格 精确度: 0.0014” (35μm) 重复性: 0.0014” (±35μm, 2σ)最近(小)扫描距离: 3.75” (95mm) 扫描深度: 3.35” (85mm) 有效扫描宽度: 近距: 1.34” (34mm) 远距: 2.36” (60mm) 测量频率: 640 点/线 扫描速度: 30 帧/秒 30fps x 640点/线＝19,200点/秒 激光: 660nm 、CDHR 等级II/IEC 等级2M 重量: 370g 系统性能 (接触式) FARO Laser ScanArm V3 全球总部：美国 - Lake Mary, Florida 32746 | 欧洲总部：德国 - Lingwiesenstr . 11/2 · 70825 Korntal-Münchingen 04REF101-018.pdf Revised: 2 August 2013 ? 2013 FARO | FARO and the FARO Logo are registered trademarks of FARO Technologies Inc. All rights reserved.
1.1 概述 激光跟踪测量系统（Laser Tracker System）是工业测量系统中一种高精度的大尺寸测量仪器。它集合了激光干涉测距技术、光电探测技术、精密机械技术、计算机及控制技术、现代数值计算理论等各种先进技术，对空间运动目标进行跟踪并实时测量目标的空间三维坐标。它具有高精度、高效率、实时跟踪测量、安装快捷、操作简便等特点，适合于大尺寸工件配装测量。SMART310是Leica公司在1990年生产的第一台激光跟踪仪，1993年Leica公司又推出了SMART310的第二代产品，其后，Leica公司还推出了LT/LTD系列的激光跟踪仪，以满足不同的工业生产需要。LTD系列的激光跟踪仪采用了Leica公司专利的绝对测距仪，测量速度快，精度高，配套的软件则在Leica统一的工业测量系统平台Axyz下进行开发，包括经纬仪测量模块、全站仪测量模块、激光跟踪仪测量模 块和数字摄影测量模块等[8]。 激光跟踪系统在我国的应用始于1996年，上飞、沈飞集团在我国第一次引进了SMART310激光跟踪系统；2005年上海盾构公司引进了Leica公司的一套LTD600跟踪测量系统，应用于三维管模的检测。 1.2 激光跟踪测量系统的基本原理[52] 近年来，激光跟踪测量系统的应用领域在不断扩大，很多公司都相继推出了各自品牌的激光跟踪仪，但所有的激光跟踪测量系统基本都是由激光跟踪头（跟踪仪）、控制器、用户计算机、反射器（靶镜）及测量附件等组成的。在本文中，实验采用的是LTD600激光跟踪测量系统（图2.1），因此具体讨论的基本原理是基于LTD600型的激光跟踪测量系统。 图2.1 LTD600激光跟踪测量系统 1.2.1 系统的组成 激光跟踪仪的实质是一台能激光干涉测距和自动跟踪测角测距的全站仪，区别之处在于它没有望远镜，跟踪头的激光束、旋转镜和旋转轴构成了激光跟踪仪的
三位激光扫描仪调研 背景： 应用： 型号： 一、OpticScan 蓝光三维扫描仪 先临三维自主研发的OpticScan 蓝光三维扫描仪，特别适用于复杂曲面、柔性物体或易磨损的模具、样品、工件的测量和检测。 主要运用于： ●物体三维形状信息的获取，如三维测量、三维测绘、三维扫描、三维 数模档案、多媒体内容创建； ●产品的设计与研发，如CAD 设计、数字化加工、逆向工程、逆向设 计； ●三维检测，如CAV 和CAE分析 特性 | 1、精确 - 精度检测方法依据德国光学扫描仪测量检验标准VDI/VDE2634制定，单面精度最高可达7μm；
- 可生成高密度点云资料，工件表面精细部位清晰表达； - 系统具有对测量产生的噪音点进行修剪、剔除功能，确保测量精度o细节部位清晰表达 o数据完整 o精细 2、曲面信息轻松获取 - 先进非接触拍照式测量技术，轻松获取曲面信息，满足对复杂曲面、柔性物体的测量与检测要求； - 单面扫描时间小于5秒，可在瞬间获得高精度的三维数据，提高测量工作效率 3、安全、便捷 - 保护易磨损的模具、样品、文物等贵重物品不受损害； - 安全蓝光技术，不伤害人眼； - 尺寸小，可灵活移动，对大型或重型工件的也能方便的进行三维测量； 4、测量范围自由切换
- 四目系列三维扫描仪可自由切换扫描范围，且无须再次标定 5、经济性 - OpticScan蓝光三维扫描仪适用的领域广泛，无论是工业零配件还是 日常消费品，无论是文物还是首饰，都能应付自如； - 品质过硬而价格合理，让客户在投入最少化的前提下实现利益的最大 化 扫描样品举例 产品外观（点击查看大图） |a ppearance 1、 OpticScan-Q四目蓝光三维扫描仪 2、 OpticScan-D-Plus 双目蓝光 三维扫描仪 产品型号OpticScan-DL OpticScan-DM OpticScan-DS 单面扫描范围400mm×300mm(可调 节) 200mm×150mm(可调 节) 60mm×45mm(可调节)

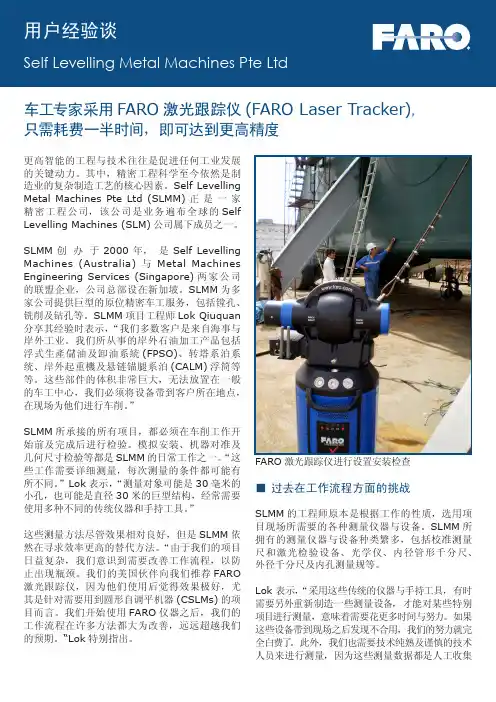

用户经验谈 Self Levelling Metal Machines Pte Ltd 车工专家采用FARO 激光跟踪仪(FARO Laser Tracker)，只需耗费一半时间，即可达到更高精度 更高智能的工程与技术往往是促进任何工业发展的关键动力。其中，精密工程科学至今依然是制造业的复杂制造工艺的核心因素。Self Levelling Metal Machines Pte Ltd (SLMM)正是一家精密工程公司，该公司是业务遍布全球的Self Levelling Machines (SLM)公司属下成员之一。SLMM 创办于2000年，是Self Levelling Machines (Australia)与Metal Machines Engineering Services (Singapore)两家公司的联盟企业，公司总部设在新加坡。SLMM 为多家公司提供巨型的原位精密车工服务，包括镗孔、铣削及钻孔等。SLMM 项目工程师Lok Qiuquan 分享其经验时表示，“我们多数客户是来自海事与岸外工业。我们所从事的岸外石油加工产品包括浮式生產儲油及卸油系統(FPSO)、转塔系泊系统、岸外起重機及悬链锚腿系泊(CALM)浮筒等等。这些部件的体积非常巨大，无法放置在一般的车工中心，我们必须将设备带到客户所在地点，在现场为他们进行车削。”SLMM 所承接的所有项目，都必须在车削工作开始前及完成后进行检验。模拟安装、机器对准及几何尺寸检验等都是SLMM 的日常工作之一。“这些工作需要详细测量，每次测量的条件都可能有所不同。”Lok 表示，“测量对象可能是30毫米的小孔，也可能是直径30米的巨型结构，经常需要使用多种不同的传统仪器和手持工具。”这些测量方法尽管效果相对良好，但是SLMM 依然在寻求效率更高的替代方法。“由于我们的项目日益复杂，我们意识到需要改善工作流程，以防止出现瓶颈。我们的美国伙伴向我们推荐FARO 激光跟踪仪，因为他们使用后觉得效果极好，尤其是针对需要用到圆形自调平机器(CSLMs)的项目而言。我们开始使用FARO 仪器之后，我们的工作流程在许多方法都大为改善，远远超越我们的预期。“Lok 特别指出。 ■ 过去在工作流程方面的挑战 SLMM 的工程师原本是根据工作的性质，选用项目现场所需要的各种测量仪器与设备。SLMM 所拥有的测量仪器与设备种类繁多，包括校准测量尺和激光检验设备、光学仪、内径管形千分尺、外径千分尺及内孔测量规等。 Lok 表示，“采用这些传统的仪器与手持工具，有时需要另外重新制造一些测量设备，才能对某些特别项目进行测量，意味着需要花更多时间与努力。如果这些设备带到现场之后发现不合用，我们的努力就完全白费了。此外，我们也需要技术纯熟及谨慎的技术人员来进行测量，因为这些测量数据都是人工收集 FARO 激光跟踪仪进行设置安装检查
