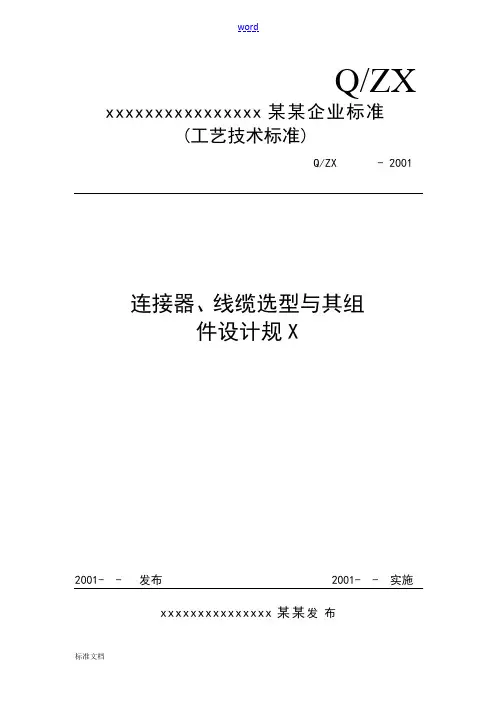

Q/ZX xxxxxxxxxxxxxxxx有限公司企业标准
(工艺技术标准)
Q/ZX - 2001
连接器、线缆选型及其组
件设计规范
2001- - 发布2001- - 实施xxxxxxxxxxxxxxx有限公司发布
Q/SZX 2001 - 01
目次
前言
1 范围 (1)
2 引用标准 (1)
3 定义 (2)
4 连接器的选型 (2)
4.1 连接器的分类 (2)
4.2 欧式连接器选型 (3)
4.2.1欧式连接器的特性 (3)
4.2.2 欧式连接器选型 (10)
4.3 2MM连接器选型 (11)
4.3.1 2MM连接器特性 (11)
4.3.2 2MM连接器选型 (20)
4.4 RF连接器选型 (21)
4.5 D-SUB连接器的选型 (22)
4.6 扁平电缆连接器的选型 (24)
4.7 IC插座的选型 (24)
Q/SZX 2001 - 01
4.8 圆形连接器选型 (25)
4.9 各种接线端子、电源连接器选型 (26)
5 电缆选型 (26)
5.1 电线选型 (26)
5.2 通信电缆的选型 (26)
5.3 RF电缆的选型 (27)
6 电缆组件的设计 (29)
7 验证 (29)
前言
本标准主要依据电连接器、电缆及RF电缆组件有关标准。
本标准由xxxxxxxxxxxxxxx有限公司CDMA事业部工艺结构部提出并归口。
本标准起草部门：CDMA工艺结构部工艺室。
本标准主要起草人：xxxxx。
本标准于2001年12 月首次发布。
xxxxxxxxxxxxxxxxxxxxx有限公司企业标准
(工艺技术标准)
Q/SZX 2001 – 01
1 范围
本标准适用于CDMA通讯设备所用连接器、线缆选型及其组件设计。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB/T 17738.1-1999 射频同轴电缆组件第一部份：总规范一般要求和试验方法
GJB 142A—94 机柜用外壳定位小型矩形电连接器总规范
IEC 1076-4-101：1995 CONNECTOR WITH ASSESSED QUALITY，FOR USE IN
d.c. LOW-FREQUENCY ANALOGUE AND IN DIGITAL
HIGH SPEED DATA APPLICATIONS PART 4 Printed Board
Connectors
IEC 60603-1：1991 印制板用频率低于3MHz的连接器第一部分：总规范—一
般要求和编制有质量评定要求的详细规范的导则
IEC 60603-2：1995-09 印制板用频率低于3MHz的连接器第二部分：有质量评
定的具有通用安装特征、基本网格为2.54mm的印制板用两
件式连接器详细规范
IEC 61169-1：1992-08 射频连接器总规范—一般要求和试验方法
3 定义
本标准采用下列定义：
电缆组件
具有规定性能作为单个元件来使用的线缆和连接器的组合件。
连接器
通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
3.1 术语
3.1.1 类型type
一个特定的分门类中的连接器，例如：单件式连接器（边缘插座连接器），两件式连接器。
3.1.2 品种style
一个类型中的一种特定的连接器。
3.1.3 规格variant
一个类型和品种内或相关的一系列连接器中连接器的变异。
4 连接器的选型
4.1 连接器的分类
本规范根据CDMA通讯设备实际使用连接器的状况，把连接器分成以下几类：
a)欧式连接器；
b)2mm连接器；
c)RF连接器；
d)D-Sub型连接器；
e)扁平电缆连接器；
f)IC插座；
g)圆形电连接器；
h)各种接线端子、电源连接器；
对上述所有连接器的选型，都应满足《系统内、外接口定义及说明》中的要求及相应连接器标准的有关电气、机械、环境要求。
4.2 欧式连接器选型
4.2.1欧式连接器的特性
a)气候类别见表1
表1 气候类别
b)耐电压
表2 耐电压(PL 1.2.3)
品种H为8 mΩ；
e)绝缘电阻106MΩmin；
f)机械操作
最大速度:10mm/s，间隔时间：30s（不插合）
表3 机械操作
g)插入力与拔出力如表4所示
最大速度（10mm/s）
表4 插入和拔出力
h)插合数据
①插入方向
连接器在完全插合至U=14.2时，应保证达到规定的接触电阻，详见图2
图2 插入方向
②垂直于插入方向
如果印制板或固定板装连接器是浮动安装的，自由和固定板装连接器的设计应给出至少1mm能调节的位移量（注：对于固定板装连接器的刚性安装，安装机架必须有适当严格的公差。）。
图3 垂直于插入方向
③倾斜度
自由和固定板装连接器的设计允许有倾斜度误差，其纵轴向为±4°,横轴向为±4°。
图4 倾斜度
i)轴测图和尺寸
图5 轴测图
表5 轴测图尺寸
字母代号
尺寸
说明mm in
4.2.2 欧式连接器选型
欧式及其混装连接器通常使用在背板互连系统，被选用的连接器应满足以下几点要求：
a)应优先选用C、R、M型，其外形尺寸、安装方式应符合IEC60603-2的有关规定，
PCB打孔图应参照连接器参数库中的有关图样。
b)欧式连接器的参照系
固定板连接器的安装面上,通过安装孔中心位置的线作为基准线。用靠近32号接触
件安装孔的标称中心作为基准点。
c)RF混装型的连接器，RF端子的频率范围、阻抗特性、VSWR、插入损耗、应满足
一定的要求。带电源端子混装型连接器应满足一定的功率要求，安装混装连接器时
必须有适当的公差和导向要求，若能实现浮动安装最好；
d)选用的连接器应易于安装，并且所有的欧式连接器都具有相同安装特性
e)连接器应接触可靠，有良好的导电绝缘性能，有足够的机械强度，插拔次数满足国
际和国内有关标准的规定；
f)考虑PCB厚度对连接器引脚长度的要求，穿孔焊接连接器的引脚露出板面高度≥
1mm，保证焊接可靠；
g)连接信号的电缆与连接器必须保证阻抗匹配；
h)若有EMC要求，连接器必须满足EMC要求；
i)连接器的端接形式有压接、焊接PCB等几种形式，可根据实际需要进行选用。
4.3 2mm连接器选型
4.3.1 2mm连接器特性
2mm连接器是基于IEC1076-4-101、IEC917标准设计的，用于连接低频模拟信号和高速率数据信号，是一种模块式的HARD METRIC互连系统。它有以下一些电性能：
a)气候类型
气候类型详见表7所示
表7 气候类型
b)耐电压（不同接触件排列方式）见表8所示
表8 耐电压
c)额定电流
在标准大气条件下，装载所有接触件，额定电流如表9和图7所示
表9 额定电流
Rows
a+c+e
b+d
1.5A at 70℃
See curve B
2A at 70℃
See curve C
- a+b+c
a+b+c+d
a+b+c+d+e
1A at 70℃
See curve A
1.5A at 70℃
See curve B
1.5A at 70℃
See curve B
图7 额定电流与环境温度关系曲线
d)接触电阻：单个接触电阻20 m Max；
e)绝缘电阻：104M ；
f)机械操作
最大速度:10mm/s，间隔时间：30s（不插合），如表10所示
表10 机械操作
Performance level 1 2 3 Operation 500 250 50
g)啮合与分离力
在标准大气条件下，啮合与分离力速度最大为10mm/s
表11 啮合与分离力
h)印制板：金属化孔直径在0.55-0.65mm，背板厚度在1.4-5.6mm，（单）印制板
厚为1.4-4.2mm；
i)耐久性：至少500次循环；
j)接触件尺寸
接触件有三种长度，三种长度Mating Level 1、Mating Level2、Mating Level3分别为8.2、9.7、11.2，每种长度的接触件相差1.5mm，b排阳接触件高度只能为Mating Level1和Mating Level2。这是因为单板连接器b排接触件有效的插入深度受到印制板边缘的限制。
