(完整版)Matlab实验7图形绘制

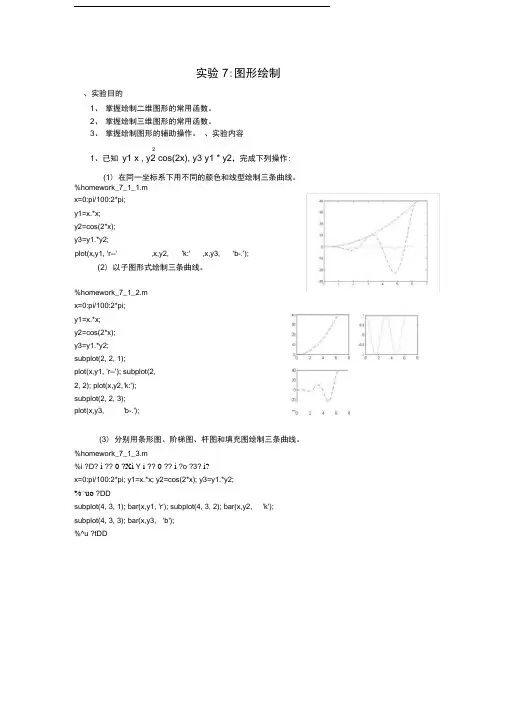

实验7：图形绘制

一、实验目的

1、 掌握绘制二维图形的常用函数。

2、 掌握绘制三维图形的常用函数。

3、 掌握绘制图形的辅助操作。

二、实验内容

1、 已知2*13),2cos(2,12

y y y x y x y ===，完成下列操作：

（1） 在同一坐标系下用不同的颜色和线型绘制三条曲线。

%homework_7_1_1.m

x=0:pi/100:2*pi;

y1=x.*x;

y2=cos(2*x);

y3=y1.*y2;

plot(x,y1,'r--',x,y2,'k:',x,y3,'b-.'); （2） 以子图形式绘制三条曲线。

%homework_7_1_2.m

x=0:pi/100:2*pi;

y1=x.*x;

y2=cos(2*x);

y3=y1.*y2;

subplot(2, 2, 1);

plot(x,y1,'r--');

subplot(2, 2, 2);

plot(x,y2,'k:');

subplot(2, 2, 3);

plot(x,y3,'b-.');

（3） 分别用条形图、阶梯图、杆图和填充图绘制三条曲线。

%homework_7_1_3.m

%ì?D?í??￠?×ìYí??￠??í?oíì?3?í?

x=0:pi/100:2*pi;

y1=x.*x;

y2=cos(2*x);

y3=y1.*y2;

%μúò?DD

subplot(4, 3, 1);

bar(x,y1,'r');

subplot(4, 3, 2);

bar(x,y2,'k');

subplot(4, 3, 3);

bar(x,y3,'b');

%μú?tDD

stairs(x,y1,'r');

subplot(4, 3, 5);

stairs(x,y2,'k');

subplot(4, 3, 6);

stairs(x,y3,'b');

%μúèyDD

subplot(4, 3, 7);

stem(x,y1,'r');

subplot(4, 3, 8);

stem(x,y2,'k');

subplot(4, 3, 9);

stem(x,y3,'b');

%μú??DD

subplot(4, 3, 10);

fill(x,y1,'r');

subplot(4, 3, 11);

fill(x,y2,'k');

subplot(4, 3, 12);

fill(x,y3,'b');

2、 绘制极坐标曲线)sin(θρn b a +=，并分析参数a ，b ，n 对曲线形状的影响。 %homework_7_2.m

function homework_7_2(a,b,n)

theta=0:0.01:2*pi;

rho=a.*sin(b+n.*theta);

polar(theta,rho,'k');

%homework_7_2_tiao.m

% a μ?ó°?ì

subplot(3, 4, 1);

homework_7_2(1,1,1)

subplot(3, 4, 2);

homework_7_2(2,1,1)

subplot(3, 4, 3);

homework_7_2(3,1,1)

subplot(3, 4, 4);

homework_7_2(4,1,1)

% b μ?ó°?ì

subplot(3, 4, 1);

homework_7_2(1,1,1)

subplot(3, 4, 2);

homework_7_2(1,2,1)

subplot(3, 4, 3);

homework_7_2(1,3,1)

homework_7_2(1,4,1)

% n μ?ó°?ì

subplot(3, 4, 1);

homework_7_2(1,1,1)

subplot(3, 4, 2);

homework_7_2(1,1,2)

subplot(3, 4, 3);

homework_7_2(1,1,3)

subplot(3, 4, 4);

homework_7_2(1,1,4)

3、 分别用plot 和fplot 函数绘制函数x y 1sin =的曲线，分析两曲线的差别。 %homework_7_3.m

x=0:pi/100:2*pi;

y=sin(1./x);

plot(x,y);

%homework_7_3_2_fplot.m

function y=homework_7_3_fplot(x)

y=sin(1./x);

%homework_7_3_2.m

fplot('homework_7_3_fplot',[0,7],1e-3); 4、 绘制函数曲面图和等高线图：

（1）xy y x

e x x z ----=22)2(2

%homework_7_4_1_6.m

x=-pi:0.1:pi;

[x,y]=meshgrid(x);

z=(x.*x-2.*x).*exp(-x.*x-y.*y-x.*y);

surfc(x,y,z);

xlabel('x-?á'),ylabel('y-?á'),zlabel('z-?á');

title('èy??meshí???í?'); （2）=),(y x f 2222)1(11)1(11

y x y x +++-+-+

%homework_7_4_2_1.m

x=-pi:0.1:pi;

[x,y]=meshgrid(x);

z=1./(1+sqrt((x-1).^2+y.^2))-1./(1+sqrt((x+1).^2+y.^2));

surfc(x,y,z);

xlabel('x-?á'),ylabel('y-?á'),zlabel('z-?á');

title('èy??meshí???í?');

提示：绘制三维曲面图，首先要选定一个平面区域并在该区域产生网格坐标矩阵。在做

本题之前，先分析并上机验证下列的命令执行结果。从中体会产生网格坐标矩阵的方法。

5、 绘制由下列参数方程表示的曲面图形（未绘制图形之前，你能看出其是什么图形

吗？）

??

???=+=+=u z v u y v u x sin sin )cos 1(cos )cos 1(， 其中)2,0(),2,0(ππ∈∈v u 。

%homework_7_5_1.m

x=inline('(1+cos(u)).*cos(v)');

y=inline('(1+cos(u)).*sin(v)');

z=inline('sin(u)');

ezmesh(x,y,z);

title('轮胎面');

text(0,0,0,'origin');

xlabel('X'),ylabel('Y'),zlabel('Z');

grid;

6、 在一幅图上打印出函数sin(x)和cos(x)在[0，2π]区间上的图形，要求如下

1）sin(x)和cos(x)图形分别用红色的点划线和绿色星号打印；

2）坐标轴的窗口大小范围设为[-1，7]?[-1.5.1.5]；

3）分别给x 轴和y 轴加上标注说明，图形加上名称；

4）给出图例说明标注；

5）在（3.3,1.1）处标上文字‘sin(x)’，用鼠标在cos(x)曲线的某点处标上文字‘cos(x)’;

6）给图形加上网格线。

7）回车后图形的坐标轴和网格线消失。y=sin(x); //此项没完成

%homework_7_6_1.m

x=0:pi/100:2*pi;

y1=sin(x);

y2=cos(x);

plot(x,y1,'r-.',x,y2,'g*');

title('sin(x)oícos(x)?ú[0￡?2*pi]????é?μ?í?D?'); %?óí?D?±êìa

xlabel('X?á'); %?óX?á?μ?÷

ylabel('Y?á'); %?óY?á?μ?÷

text(3.3,1.1,'sin(x)');

gtext('cos(x)')

legend('sin(x)','cos(x)') %?óí?ày

axis([-1,7,-1.5,1.5]);

grid on %?óé?í?????

7、 使用正态分布的随机函数产生10000个随机数；统计-3到3之间每隔0.2间隔内落

入的随机数个数，并打印出其频数图。

%homework_7_7.m

x=-3:0.2:3;

y=randn(1,10000);

hist(y,x);

8、 试打印出下列函数所表示的图像

1）0222=+-+--y xy x e xy

%homework_8_1.m

f=inline('exp(-x*y)-2*x*x+x*y-y+2');

ezplot(f,[-5,5]);

grid on ;

2）11)2cos(2++=t t t πρ

%homework_8_2.m

f=inline('(t*cos(2*pi*t))/(1+t*t)+1');

ezplot(f);

grid on ;

3）))Re(sin(iy x z +=

%homework_8_3.m

z=inline('real(sin(x+i*y))');

%real 取实部 imag 取虚部

ezplot(z);

grid on ;

4）?????=-+=-+=)

sin()cos())cos(3(1)

sin())cos(3(1u z v u y v

u x

%homework_7_8_4.m

x=inline('1+(3-cos(u))*sin(v)');

y=inline('1+(3-cos(u))*cos(v)');

z=inline('sin(u)');

ezmesh(x,y,z);

grid on ;

9、 设函数22y x xe z --=试打印出下列图形：

1）打印函数的网格图和曲面图

网格图

%homework_7_9_1_1.m

z=inline('x*exp(-x*x-y*y)');

ezmesh(z);

title('网格图');

text(0,0,0,'origin');

xlabel('X'),ylabel('Y'),zlabel('Z');

grid;

曲面图

%homework_7_9_1_2.m

z=inline('x*exp(-x*x-y*y)');

ezsurf(z);

title('网格图');

text(0,0,0,'origin');

xlabel('X'),ylabel('Y'),zlabel('Z');

grid;

2）打印出函数的高度为v=[-0.4,-0.2,-.10,0.3,0.35]二维等值线图，并在图形上标出其高度。（提示：使用clable命令标高度）

%homework_7_9_2.m

v=[-0.4,-0.2,-.10,0.3,0.35];

x=-2:0.1:2;

y=-2:0.1:2;

[x,y]=meshgrid(x,y);

z=x.*exp(-x.*x-y.*y);

[c,v]=contour(z,v);

clabel(c,v);

title('二维等值线图');

xlabel('X'),ylabel('Y');

%axis([40,80,40,80]);

grid;

3）打印出函数有20条等值线的三维等值线图

%homework_7_9_3.m

x=-2:0.1:2;

y=-2:0.1:2;

[x,y]=meshgrid(x,y);

z=x.*exp(-x.*x-y.*y);

contour3(z,20);

title('三维等值线图');

xlabel('X'),ylabel('Y'),zlabel('Z');

grid;

4）打印函数的伪彩色图。（提示使用Contourf(z)）

%homework_7_9_4.m

x=-2:0.1:2;

y=-2:0.1:2;

[x,y]=meshgrid(x,y);

z=x.*exp(-x.*x-y.*y);

contourf(z)

title('伪彩色图');

xlabel('X'),ylabel('Y');

grid;

10、Chebyshev 多项式的定义如下：y = cos(m*cos-1x)

其中x 的值介于[-1, 1]。当m 的值由 1 变化到5，我们可得到五条曲线。请将这五条曲线画在同一张图上面，记得要使用legend 指令来标明每一条曲线。

%homework_7_10.m

x=-pi:pi/100:pi;

y1=cos(1.*(1./cos(x)));

y2=cos(2.*(1./cos(x)));

y3=cos(3.*(1./cos(x)));

y4=cos(4.*(1./cos(x)));

y5=cos(5.*(1./cos(x)));

plot(x,y1,x,y2,x,y3,x,y4,x,y5);

legend('m=1','m=2','m=3','m=4','m=5');

%Chebyshev(y);

title('Chebyshev');

xlabel('X'),ylabel('Y');

grid;

%homework_7_10_1.m

x=linspace(-1,1)';

y=[];

for m=1:5

y=[y,cos(m*acos(x))];

end

plot(x,y);

legend('m=1','m=2','m=3','m=4','m=5');

axis image

11、试写一函数regStar(n)，其功能为画出一个圆心在(0, 0)、半径为1 的圆，并在圆

内画出一个内接正n 星形，其中一顶点位于(0, 1)。例如regStar(7) 可以画出如下之正7 星型：

%regStar(n)

%只能计算 n 为偶数

function regStar(n)

clf;

vertices=[1];

for i=1:n

step=2*pi*floor(n/2)/n;

vertices=[vertices,exp(i*step*sqrt(-1))]; end

plot(vertices,'-o');

hold on

theta=linspace(0,2*pi);

plot(cos(theta),sin(theta),'-r');

hold off

axis image
