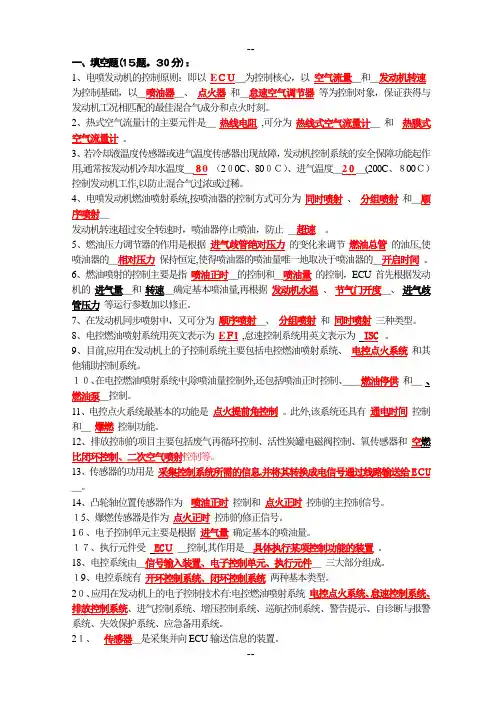

一、填空题(15题。30分)：
1、电喷发动机的控制原则：即以＿ECU＿为控制核心，以＿空气流量＿和＿发动机转速＿为控制基础，以＿喷油器＿、＿点火器＿和＿怠速空气调节器＿等为控制对象，保证获得与发动机工况相匹配的最佳混合气成分和点火时刻。
2、热式空气流量计的主要元件是__热线电阻_，可分为_热线式空气流量计_ 和_热膜式空气流量计_。
3、若冷却液温度传感器或进气温度传感器出现故障，发动机控制系统的安全保障功能起作用，通常按发动机冷却水温度＿80＿（200C、800C）、进气温度＿20＿（200C、800C）控制发动机工作，以防止混合气过浓或过稀。
4、电喷发动机燃油喷射系统，按喷油器的控制方式可分为＿同时喷射＿、＿分组喷射＿和＿顺序喷射＿
发动机转速超过安全转速时，喷油器停止喷油，防止__超速__。
5、燃油压力调节器的作用是根据＿进气歧管绝对压力＿的变化来调节＿燃油总管＿的油压，使喷油器的＿相对压力＿保持恒定，使得喷油器的喷油量唯一地取决于喷油器的＿开启时间＿。
6、燃油喷射的控制主要是指＿喷油正时＿的控制和＿喷油量＿的控制，ECU首先根据发动机的＿进气量＿和＿转速＿确定基本喷油量，再根据＿发动机水温＿、＿节气门开度＿、＿进气歧管压力＿等运行参数加以修正。
7、在发动机同步喷射中，又可分为＿顺序喷射＿、＿分组喷射＿和＿同时喷射＿三种类型。
8、电控燃油喷射系统用英文表示为_EFI_，怠速控制系统用英文表示为_ISC _。
9、目前，应用在发动机上的子控制系统主要包括电控燃油喷射系统、_电控点火系统_和其他辅助控制系统。
10、在电控燃油喷射系统中，除喷油量控制外，还包括喷油正时控制、__燃油停供_和__、燃油泵_控制。
11、电控点火系统最基本的功能是_点火提前角控制_。此外，该系统还具有_通电时间_控制和__爆燃_控制功能。
12、排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和_空燃比闭环控制、二次空气喷射控制等。
13、传感器的功用是_采集控制系统所需的信息，并将其转换成电信号通过线路输送给ECU _。
14、凸轮轴位置传感器作为__喷油正时_控制和_点火正时_控制的主控制信号。
15、爆燃传感器是作为_点火正时_控制的修正信号。
16、电子控制单元主要是根据_进气量_确定基本的喷油量。
17、执行元件受_ECU _控制，其作用是_具体执行某项控制功能的装置_。
18、电控系统由_信号输入装置、电子控制单元、执行元件_ 三大部分组成。
19、电控系统有_开环控制系统、闭环控制系统_两种基本类型。
20、应用在发动机上的电子控制技术有：电控燃油喷射系统_电控点火系统、怠速控制系统、排放控制系统、进气控制系统、增压控制系统、巡航控制系统、警告提示、自诊断与
报警系统、失效保护系统、应急备用系统。
21、__传感器_是采集并向ECU输送信息的装置。
22、__ＥＣＵ_是发动机控制系统核心。
23、汽车电控系统的执行元件主要有_喷油器、点火器、怠速控制阀、巡航控制电磁阀、
节气门控制电动机_元件。
24、常用的电喷发动机（EFI）测量空气流量有L型和D型，L型使用＿空气流量计＿，
D型使用＿进气歧管压力传感器＿来检测进气量。
26、在电控汽油喷射系统中，控制基本喷油量的传感器信号是＿空气流量信号＿和＿发动
机转速信号＿。
27、叶片式空气流量计主要由＿叶片＿、电位计＿和＿接线插头＿三部分组成。
28、点火提前角的修正方法有___修正系数法__和__修正点火提前角法__。
29、常见的空气流量计按其结构型式可分为＿叶片式＿、＿卡门旋涡式＿、＿热线式＿和
＿热膜式＿等四种形式。
30、节气门位置传感器一般安装在＿节气门体＿上，常见的节气门传感器有两种＿电位计
式＿型和＿触点式＿型。
31、氧传感器一般安装在＿三元催化转换器＿的前面，它是用来＿检测排气中的氧含量向ECU提供车速信号＿，氧传感器通常有＿氧化锆式传感器＿和＿氧化钛式传感器＿两种。
32、电子控制的点火系统要实现最佳点火，需要两个点火信号：＿基准＿信号和＿转角＿
信号，它们可以来自＿曲轴＿、＿凸轮轴、＿飞轮＿或＿分电器＿。
36、电控燃油喷射系统简称为“_EFI”，是由该系统的英文“_Electronic Fuel Injection _ ”简化而来的。
37、电控燃油喷射系统按喷射方式不同可分为_连续喷射方式_和__间歇喷射方式_两种方式。
38、在目前应用广泛采用间歇喷射方式的多点电控燃油喷射系统中，按各缸喷油器的喷射
顺序又可分为_同时喷射_、_分组喷射_、_顺序喷射_。
39、电控燃油喷射系统按进气量的计算方式不同可分为_D 型_ 和_L_型两种。
40、单点电控燃油喷射系统又称_独立喷射方式_，是在每个气缸_进气行程_开始的时候喷油，采用的是_顺序喷射_方式。
41、电控燃油喷射系统按有无反馈信号可分为_开环控制_系统和_闭环控制_系统。
42、一般在_起动、暖机、加速、怠速_满负荷等特殊工况需采用开环控制。
43、电控燃油喷射系统的功能是对_喷射正时、喷油量、燃油停供_及燃油泵进行控制。
43、燃油停供控制主要包括_减速断油控制_和_限速断油控制_。
44、电控燃油喷射系统由_空气供给系统、燃油供给系统、控制系统__组成。
45、燃油供给系统的功用是_供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油_。47、节气门体主要由_节气门_ 和_怠速空气道_等组成。
49、各种发动机的燃油供给系统基本相同，都是由_电动燃油泵、燃油滤清器、燃油压力
调节器、脉动阻尼器_及油管等组成。
50、电动燃油泵按其结构不同，有_涡轮式、滚柱式、转子式_和侧槽式。
51、燃油泵的控制电路主要有_.ECU控制的燃油泵控制电路、燃油泵开关控制的燃油泵控
制电路、燃油泵继电器控制的燃油泵控制电路_三种类型。
52、脉动阻尼器的功用是_衰减喷油器喷油时引起的燃油压力脉动，使燃油系统压力保持稳定_。
53、热式空气流量计的主要元件是_热线电阻_，可分为_热线式_ 和_、热膜式_。
54、卡门旋涡式空气流量计按其检测方式可分为_光学检测方式_和_超声波检测方式_。
55、节气门位置传感器可分为_电位计式、触点式_和综合式三种。
56、凸轮轴位置传感器可分为_电磁式、霍尔式_和光电式三种类型。
58、常用的信号开关有_起动开关、空调开关、档位开关、制动灯开关_和动力转向开关等。
59、对于喷油器一般要进行_喷油器电阻检查、喷油器滴漏检查、喷油器喷油量检查_三方面检查。
62、在采用顺序喷射方式的发动机上，ECU根据_凸轮轴位置传感器信号、曲轴位置传感器信号和发动机的作功顺_确定各缸工作位置。
63、同时喷射喷油正时的控制是以发动机最先进入_作功_行程的缸为基准。
65、在汽油机电控燃油喷射系统中，喷油量的控制是通过对_喷油器喷油时间_的控制来实现的。
66、L型电控燃油喷射系统，ECU根据_发动机转速信号_和_空气流量计_确定基本喷油时间。
67、发动机起动后，在达到正常工作温度之前，ECU根据_冷却液温度_信号对喷油时间进行修正。
69、发动机转速超过安全转速时，喷油器停止喷油，防止_超速_。
70、在L型电控燃油喷射系统中，流经怠速控制阀的空气首先经过_空气流量计__测量。
71、怠速控制阀是由_ECU __直接控制的。
72、流入进气室的空气量取决于_节气门开度、发动机转速_。
73、节气门体的作用是_用以控制发动机正常运行工况下的进气量_。
75、内置式燃油泵具有_噪声小、不易产生气阻、不易泄漏、安装管路较简单_等优点。
76、燃油流经燃油泵内腔，对燃油泵电动机起到_冷却、润滑_的作用。
77、燃油泵工作只能使燃油在其内部循环，其目的是_防止输油压力过高_。
78、滚柱式电动燃油泵的输油压力波动较大，在出油端必须安装_阻尼减振器_。
80、更换燃油滤清器时，应首先释放_燃油系统_压力。
81、在部分车型上，燃油压力调节器与进气管连接的真空软管中装有一个_（真空开关阀）或燃油压力控制阀_。
82、测试燃油系统压力时需使用_专用油压表_和_管接头_。
83、若测试燃油系统时，油压表指示压力过高，应检查_回油管路是否堵塞_。
84、在L型电控燃油喷射系统中，由_空气流量计_测量发动机的进气量。
二、选择题（10题。24分）
1、丰田公司磁脉冲式曲轴位置传感器一般安装在( D )。
A、—曲轴皮带轮之后；
B、曲轴皮带轮之前；
C、曲轴靠近飞轮处；
D、分电器内部
2、单点喷射系统采用下列哪种喷射方式（ C）。
A、同时喷射
B、分组喷射
C、顺序喷射
D、上述都不对
3、当进气歧管内真空度降低时，真空式汽油压力调节器将调节汽油压力（A ）。
A、提高
B、降低
C、保持不变
D、以上都不正确
4、如果三元催化转换器良好，后氧传感器信号波动( D )。
A、频率高
B、增加
C、没有
D、缓慢
5、闭环控制系统将输出信号通过反馈环节在（B）信号进行比较，从而修正输出信号的控制系统称为闭环控制。
A.输入与输入
B.输入与输出
C.输出与输出
7、检测电控汽车电子元件要使用数字式万用表，这是因为数字式万用表（C ）。
A.具有高阻抗
B.具有低阻抗
C.测量精确
8、属于质量流量型的空气流量计是（B）。
A.叶片式空气流量计
B.热膜式空气流量计
C.卡门旋涡式
9、当结构确定后，电磁喷油器的喷油量主要决定于（A ）。
A.喷油脉宽
B.点火提前角
C.工作温度
10、发动机水温高于（D）oC，冷起动喷油器不工作。
A.20～30
B.30～40
C.40～50
D.20～40
11、以下哪项通常采用顺序喷射方式？（B）
A．机械式汽油喷射系统 B．电控汽油喷射系统 C．节气门体汽油喷射系统
D．以上都正确 E．以上都不正确
12、启动发动机前如果点火开关位于“ON”位置，电动汽油泵（D ）。
A．持续运转 B．不运转 C．运转10s后停止D．运转2s后停止
13、发动机关闭后（F）使汽油喷射管路中保持残余压力。
A．电动汽油泵的过载阀 B．汽油滤清器 C．汽油喷射器 D．回油管
E．以上都正确 F．以上都不正确
14、当过气歧管内真空度降低时，真空式汽油压力调节器将汽油压力（A）。
A．提高 B．降低 C．保持不变 D．以上都不正确
15、某汽油喷射系统的汽油压力过高，以下哪项正确。（ B ）
A．电动汽油泵的电刷接触不良 B．回油管堵塞 C.汽油压力调节器密封不严
D.以上都正确
16、关于空气流量计上的怠速调整螺钉，以下哪项正确？（ D ）
A．是用来调节汽油喷射器的供油量
B．是用来调节混合气的浓度
C．以上都正确
D．以上都不正确
17、汽油喷射发动机的怠速通常是由（C）控制的。
A．自动阻风门 B．怠速调整螺钉 C．步进电机 D．继电器
18、在MPI（多点汽油喷射系统）中，汽油被喷入( D )。
A．燃烧室内 B．节气门后部 C．进气歧管 D．进气道
19、单点喷射系统采用下列哪种喷射方式（ C ）。
A．同时喷射 B.分组喷射 C.顺序喷射 D.上述都不对
20、当进气温度在（ B ）℃时，空气密度小，可适当减小喷油时间。
A.20
B.大于20
C.小于20
D. 15
21、最小点火提前角为（C）°。
A.-10～0
B.0～10
C. -10～10
D. 10～20
22、发动机转动时，检查霍尔传感器B和C端子间输出信号的电压应为（ C ）。
A．５Ｖ B．０Ｖ C．０～５之间 D．4V
23、对喷油量起决定性作用的是( A )。
A．空气流量计 B．水温传感器 C．氧传感器
D．节气门位置传感器
24、在( A )式空气流量计中，还装有进气温度传感器和油泵控制触点。
A．翼片 B．卡门旋涡 C．热线 D．热膜
25、电容式进气管绝对压力传感器中电容量与弹簧膜片的位移成（ A ），当电容量大时弹簧膜片的位移（）。
A．正比……大； B．反比……大；
C．正比……小； D．反比……小
28、当节气门开度突然加大时，燃油分配管内油压( B )。
A．升高 B．降低 C．不变 D．先降低再升高
29、在多点电控汽油喷射系统中，喷油器的喷油量主要取决于喷油器的( D )。
A．针阀升程 B．喷孔大小
C.内外压力差 D．针阀开启的持续时间
31、负温度系数的热敏电阻其阻值随温度的升高而( B )。
A．升高； B．降低； C．不受影响； D．先高后低
32、微型计算机的作用是根据汽油机运行工况的需要，把各种传感器输送来的信号用( C)中的处理程序和数据进行运算处理，并把处理结果送到( )。
A．中央处理器……A／D转换器； B．内存……A／D转换器；
C．内存……输出通路； D．中央处理器……输出通路
33、ECU一般至少有（B ）条接地线，以确保ECU总是有良好的接地。
A.一条
B.两条
C.三条
D.四条
34、传统点火系与电子点火系统最大的区别是( B )。
A．点火能量的提高B．断电器触点被点火控制器取代
C．曲轴位置传感器的应用D．点火线圈的改进
35、电子控制点火系统由( B )直接驱动点火线圈进行点火。
A．ECU；B．点火控制器；C．分电器；D．转速信号
36、一般来说，缺少了( D )信号，电子点火系将不能点火。
A．进气量B．水温C.转速D．上止点
28、点火闭合角主要是通过( B )加以控制的。
A．通电电流；B．通电时间；C．通电电压；D．通电速度
39、混合气在气缸内燃烧，当最高压力出现在上止点( A )左右时，发动机输出功率最大。
A．前10°；B．后10°；C．前5°；D．后5°
40、在装有( B )系统的发动机上，发生爆震的可能性增大，更需要采用爆震控制。
A．废气再循环；B．涡轮增压；C．可变配气相位；D．排气制动
41、发动机工作时，随冷却液温度提高，爆燃倾向（B）。
A．不变B．增大C．减小D．与温度无关
42、下列说法正确的一项是（B）。
A．在怠速稳定修正中，ECU根据目标转速修正电火提前角
B．辛烷值较低的汽油，抗爆性差，点火提前角应减小
C．初级电路被断开瞬间，初级电流所能达到的值与初级电路接通时间长短无关
D．随着发动机转速提高和电源电压下降，闭合角增大
43、下列哪个不是怠速稳定修正控制信号（C ）。
A．车速传感器B．空调开关信号C．冷却水温度信号D．节气门位置传感器信号
44、日本丰田TCCS系统中，实际点火提前角是（A ）。
A．实际点火提前角＝初始点火提前角＋基本点火提前角＋修正点火提前角
B．实际点火提前角＝基本点火提前角×点火提前角修正系数
C．实际点火提前角＝基本点火提前角×点火提前角修正系数＋修正点火提前角D．实际点火提前角＝初始点火提前角＋基本点火提前角×点火提前角修正系数
46、关于点火控制电路维修下列说法正确的一项为（B）。
A．发动机怠速时，检查点火器“IGT”端子与搭铁之间应无脉冲信号
B．发动机怠速时，检查点火器“IGT”端子与搭铁之间应有脉冲信号
C．怠速时检查ECU的“IGF”端子与搭铁之间应无脉冲信号
D．点火开关接通后，用万用表检查点火线圈的“＋”与搭铁之间的电压应为5V 47、ECU根据（C ）信号对点火提前角实行反馈控制。
A．水温传感器B．曲轴位置传感器C．爆燃传感器D．车速传感器
48、凸轮轴位置传感器产生两个G信号，G1信号和G2信号相隔（D）曲轴转角。
A．180°B．90°C．270°D．360°
49、Ne信号指发动机（C）信号。
A．凸轮轴转角B．车速传感器C．曲轴转角D．空调开关
50、起动时点火提前角是固定的，一般为（B ）左右。
A．15°B．10°C．30°D．20°
51、采用电控点火系统时，发机实际点火提前角与理想点火提前角关系为（D）
A．大于B．等于C．小于D．接近于
52、点火线圈初级电路的接通时间取决于（C ）。
A．断电器触电的闭合角B．发动机转速
C．A、B都正确D．A、B都不正确
53、发动机工作时，ECU根据发动机（D）信号确定最佳闭合角。
A．转速信号B．电源电压C．冷却液温度D．A和B
54、当冷却液温度超过预设温度且牵引控制系统正在运作时，点火正时应（B）。
A.提前
B.延迟
C.不变
55、谐波进气控制系统运作时，此时发动机的点火提前角应（A）
A.提前
B.延迟
C.不变
56、行驶时( B )排放量最多，( )排放量最少。
A．NOx……HC；B．NOx……CO；C．HC……CO；D．CO……HC 57、减速时( B)排放量最少，( )排放量显著增加。
A．NOx……HC；B．NOx……CO；C．HC……CO；D．CO……HC 58、发动机工作时的燃油量是( D)。
A．喷油器喷油量B．燃油泵供油量
C．来自燃油箱的蒸发控制燃油蒸气量D．A+B
59、本田车系的V AEC电磁阀电阻为( C )Ω。
A．10～15；B．14～20；C．14～30；D．10～25
60、废气再循环的作用是抑制( C )的产生。
A．HC B．CO C．NOx D．有害气体
61、进入进气歧管的废气量一般控制在( D )范围内。
A．1％～2％；B．2％～5％；C．5％～10％；D．6％～13％62、在( B C D )时废气再循环控制系统不工作。
Ａ．行驶B．怠速C．高转速D．热车
63、采用三元催化转换器必须安装( D)。
A．前氧传感器B．后氧传感器C．前、后氧传感器
64、如果三元催化转换器良好，后氧传感器信号波动( D )。
A．频率高B．增加C．没有D．缓慢
65、发动机过热将使( B)。
A．EGR系统工作不良B．燃油蒸发量急剧增多
C．三元催化转换器易损坏D．曲轴箱窜气增加
66、进气惯性增压系统通过改变( B)达到进气增压效果。
A．进气通道截面积B．压力波传播路线长度
C．废气流动路线D．进气管长度
67、氧化锆只有在（B ）以上的温度时才能正常工作。
A.90℃
B.400℃
C. 815℃
D.500℃
68、在暖机过程中，ECU根据（C ）按内存的控制性控制控制阀的开度.
A.进气温度
B.节气门开度 C .冷却液温度 D.凸轮轴位置
69、在速度密度型的喷油系统中，对喷油器的接通时间或喷油持续期影响最大的传感器是：B
A、质量空气流量传感器
B、.进气歧管绝对压力传感器
C、.氧传感器
D、发动机冷却液温度传感器
70、丰田TCCS发动机集中控制系统中，Ne信号是＿B＿信号，G1、G2信号是＿C＿信
号
A、气缸判别
B、转角
C、基准
D、提前角
71、进气歧管压力传感器的＿B＿端子间的电压随空气流量大小而变化。
A、Vc－E2
B、PIM－E2
C、Vc－PIM
72、两缸同时点火的DLI点火系统，曲轴每转＿A＿转，每缸各点火一次。
A、一
B、二
C、三
D、四
73、丰田TCCS系统，起动时的实际点火提前角即是＿A＿点火提前角。
A、原始
B、基本
C、修正
D、参考值
74、由燃油压力传感器调节的燃油压力随进气歧管真空度而变化，因而怠速时的燃油压力
＿C＿。
A、不变
B、较高
C、较低
三、判断题（每题1分，共10分，）
1、曲轴位置传感器只作为喷油正时控制的主控制信号。F
2、丰田电喷发动机，进行故障诊断时，应将诊断插座上的T E1和E1插孔短接。(T)
3、后备系统是简易控制，既能维持其基本功能，又能保持发动机正常运行的最佳性能。
F
4、在装有节气门限位螺钉的汽车上，可以调节节气门限位螺钉，来保持发动机怠速运转。T
5、在多点电控燃油喷射式发动机上，每个气缸必须设一个单独的进气歧管，以消除进气波动和保证各缸进气均匀。（T）
6、单点喷射中，汽油被喷入进气道中。（T ）
7、冷却水温度传感器随着冷却水的温度升高，其热敏电阻阻值也随之增高。（F）
8、通过燃油压力调节器的调节作用使得供油总管的燃油压力为定值。T
9、采用同时喷射方式的电控喷射系统，曲轴每转两圈各缸同时喷油一次。T
10、氧传感器在任何工况下都有信号输出。F
11、电喷系统在高速急刹车时，仍然需要供油。F
12、在测量进气管绝对压力传感器时，传感器输出的电流信号随真空度增加而下降。（F）
13、电位计式节气门位置传感器输出的电压信号中，节气门全关时电压值应为5V。（F）
14、数字信号不能直接输入微机，必须由A/D转换器将其转换成模拟信号再输入微机。（F）
15、在采用电流驱动方式的喷油器控制电路中，不需附加电阻值，直接与蓄电池连接。（T ）
16、发动机工作时，用手触试喷油器针阀开闭，如有震动或声响，说明喷油器无故障。（T）
17、在电压驱动方式中低阻喷油器能直接与蓄电池连接。（F）
18、存储器中只读存储器ROM是用来存储固定信息的。（T）
19、电容式进气管绝对压力传感器电容量的变化量经过电路转换成电流信号输给ECU。F
20、电喷发动机使用有铅汽油对氧传感器和三元催化剂无影响。F
21、分组喷射方式中，发动机每一个工作循环中，各喷油器均喷射一次。F
22、发动机电控系统的故障有时会以机械故障的形式反应出来。T
23、在对进气温度修正中，当进气温度高于20oC时，空气密度减小，适当增加喷油时间，以防止混合气偏稀。（F）
24、将燃油泵测量端子跨接到12V电源上，点或开关置ON位置，若听不到油泵工作声音，则应检查或更换油泵。（T）
25、在用蓄电池直接给燃油泵通电时，应注意通电时间不能过长。（T ）
26、由于叶片式空气流量计是检测进气的体积流量，所以ECU不根据进气温度信号进行对喷油量的修正。（F）
27、测量进气管绝对压力传感器输出的信号电压，随着真空度增加而下降。（F）
28、在D型EFI中，进气温度传感器安装在空气滤清器内。（T）
29、空气流量计的作用是测量发动机的进气量，电脑根据空气流量计的信号确定基本喷油量。（T）
30、进气歧管绝对压力传感器与空气流量计的作用是相同的，所以一般车上，这两种传感器只装一种。（T）
31、开关量输出型节气门位置传感器既能测出发动机怠速工况和大负荷工况，又能测出发动机加速工况。（T）
32、目前大多数电动汽油泵是装在油箱内部的。（T）
33、电动油泵中的单向阀能起到一种保护作用，当油压过高时能自动减压。（F）
34、装有燃油压力调节器作用是使燃油分配管内压力保持不变，不受节气门开度的影响。F
35、冷起动喷油器一般不受ECU控制，而是由热控正时开关控制。（F）
36、电磁脉冲式曲轴位置传感器不需ECU供给5V电源，只要转动传感器就能产生信号。T
37、当发动机在高转速运行下节气门突然关闭时，将切断喷油。（T）
38、进气温度传感器中的热敏电阻随着进气温度的升高而变大。（F）
39、压力调节器的作用是使燃油压力相对大气压力或进气负压保持一致。（T）
40、在检查电磁式凸轮轴位置传感器时，检查感应线圈电阻，热态下的G1和G2感应线圈应为125～200Ω。（F）
41、在检查节气门体时，如内腔内有积垢和结胶情况下，应用砂纸将其清理。（F）
42、拆卸压力调节器时，要先释放燃油系统中压力。（T）
43、冷起动喷油器喷油时间受定时开关和ECU同时控制。（T ）
44、涡轮式电动燃油泵不工作时，出油阀关闭，以使油管内保持一定的残余压力。（F）
45、喷油器的喷油迟滞时间缩短会使其响应性能变差。（F ）
46、微处理器只能识别0至5V的方波状数字信号。（F）
47、光电式传感器输入给电脑的是数字信号。（T）
48、冷却液温度传感器输入给电脑的是数字信号。（F）
49、ECU内部电源电路给微处理器和传感器提供电源。（T ）
50、当内部电源电路开路或短路时，由ECU提供5V电源电压的传感器都不在工作。（T）
51、ECU接地线对发动机管理系统的正常工作影响并不是很大。（F）
52、ECU电源电路向发动机控制模块提供的电压过小会影响发动机控制模块正常工作。T
53、油箱外置型电动燃油泵安装在油箱外，并联在输油管上。（F ）
54、齿轮泵输油的流量和压力波动与滚柱泵相比压力波动都比较大。（F）
55、电动燃油泵只有在发动机起动和运转时才工作。（F）
56、片阀式喷油器的抗堵塞能力比较强。（T）
57、空燃比反馈控制具有一定的局限性。（）
58、对于某一型号的发动机来说，基本喷油脉冲宽度不是标准数据。（）
59、蓄电池的电压越高，喷油器的开阀时间越短。（F）
60、蓄电池的电压对喷油器的关阀时间影响很大。（T）
61、通常情况下，喷油器的关阀时间比开阀时间要长。（T）
62、哪缸喷油器坏了，就更换哪个缸的喷油器。（F ）
63、点火提前角过大，会造成发动机温度升高。（）
64、发动机起动时，按ECU内存储的初始点火提前角对点火提前角进行控制。（T）
65、发动机怠速工况下，空调工作时的基本点火提前角比空调不工作时小。（F）
66、发动机冷车起动后的暖机过程中，随冷却水温的提高，点火提前角也应适当的加大。
四、问答题（4题。共16分）
1、共轨电控喷射系统特点是什么？
要点：共轨腔内的高压直接用于喷射，可以省去喷油器内的增压机构；而且共轨腔内是持续高压，高压油泵所需的驱动力矩比传统油泵小得多。
通过高压油泵上的压力调节电磁阀，可以根据发动机负荷状况以及经济性和排放性的要求对共轨腔内的油压进行灵活调节，尤其优化了发动机的低速性能。通过喷油器上的电磁阀控制喷射定时，喷射油量以及喷射速率，还可以灵活调节不同工况下预喷射和后喷射的喷射油量以及与主喷射的间隔。
2、根据右图说明理论空燃比反馈控
制系统的作用与工作原理？
3、电动燃油泵设置单向阀和限压阀
的目的和原理？
答：单向阀可在燃油泵不工作时阻止燃油倒流回油箱，这样可保持油路中有一定的残余压力，便于下次起动，燃油泵工作时，油压将单向阀顶开，油泵不工作时关闭
限压阀可在燃油泵输出油压达到一定值时开启，使油泵的进、出油室连通，防止输油压力过高。
4、.简述电控燃油喷射系统的基本工作原理？
答：ECU不断接受来自多个传感器的信号，并根据传感器的信号确定发动机所处的工况和当时的进气量，然后依据当时的工况确定空燃比，并根据进气量和空燃比计算所需的喷油量，进而通过控制喷油器的喷油脉宽实现喷油量的控制。
5、柴油机电控燃油喷射系统的优点？
答：改善低温起动性；降低氮氧化物和烟度的排放；提高发动机运转稳定性；提高发动机的动力性和经济性；控制涡轮增压；适应性广
6、何为减速燃油中断？
答：指的是当汽车在较高车速工况时，电脑根据节气门位置传感器的关闭速率、车速及发动机转速等信号在一定条件下，发出减少喷油量的指令信号，目的是节省燃油，减少排放污染。
8、发动机暖机修正控制信号主要有哪些？
答：暖机修正控制信号主要有：冷却液温度传感器信号、进气管绝对压力传感器信号、或空气流量计信号、节气门位置传感器信号等。
9、自诊断系统的功用是什么？
答：在发动机控制系统中，电子控制单元都具设有自诊断系统，对控制系统各部分的工作情况进行监测。当ECU检测到来自传感器或输送给执行元件的故障信号时，立即点亮仪表盘上的“CHECK ENGINE ”灯，以提示驾驶员发动机有故障；同时，系统将故障信息以设定的故障码形式储存在存储器中，以便帮助维修人员确定故障类型和范围。
10、电子控制单元的功能主要有哪些？
答：（1）给传感器提供电压，接受传感器和其他装置的输入信号，并转换成数字信号；（2）储存该车型的特征参数和运算所需的有关数据信号；
（3）确定计算输出指令所需的程序，并根据输入信号和相关程序计算输出指令数值；（4）将输入信号和输出指令信号与标准值进行比较，确定并存储故障信息。
（5）向执行元件输出指令，或根据指令输出自身已储存的信息；
（6）自我修正功能（学习功能）。
11、发动机控制系统的作用是什么？它由哪几部分组成？
答：控制系统的作用是随发动机工况的变化，实现对混合气空燃比（浓度）、点火提前角。发动机怠速转速的精确控制。按各组成部分不同的工作特点以及其它的一些控制（因车而异），可分为控制器（ECU）、传感器和执行器三部分。控制器是控制系统的核心部件，它根据发动机各传感器送来的信号，向各执行器发出的各种控制。
12、氧化锆氧传器的工作原理？
答:在400℃以上的高温时，若氧化锆内外表面处的气体中的氧的浓度有很大差别，在铂电极之间将会产生电压。当混合气稀时，排气中氧的含量高，传感器元件内外侧氧的浓度差
小，氧化锆元件内外侧两极之间产生的电压很低（接近0V），反之，如排气中几乎没有氧，内外侧的之间电压高（约为1V）。在理论空燃比附近，氧传感器输出电压信号值有一个突变。
13、汽车上装用的排放控制系统都有哪些？
答：曲轴箱强制通风系统、汽油蒸汽排放控制系统、废气在循环系统、三元催化转换系统、二次空气供给系统和热空气供给系统等。、
14、发动机起动后基本点火提前角是如何确定的？
答：起动后，ECU根据节气门位置传感器信号、发动机转速传感器信号和空气流量计信号来确定基本点火提前角，同时有水温、进气温度等信号对点火提前角进行修正，从而确定最终点火提前角。
16、举例说明，如何利用自诊断系统来排除电喷发动机的故障？
答：使用故障指示灯排除故障
当检测到有故障时，仪表盘上的故障指示灯“CHECK ENGINE”电亮，以警告驾驶员或维修人员。
在使用中，点火开关接通，发动机没有起动或起动后的短时间内，“故障指示灯”点亮是正常现象，当起动后几秒钟内或发动机达到一定转速（一般为500r/min）后，“故障指示灯”应熄灭。
五、综合分析题（15分）
下图电子控制燃油喷射系统的结构图，试完成下列各题。
（1）出下列代号的名称（5分）：1氧传感器、3喷油器、4油压调节器、7热线式空气流量计、9油箱、10电动燃油泵、11汽油滤清器、15节气门位置传感器、16 ECU、17
冷却液温度传感器。
（2）用框图表示燃油系统和空气供给系统的组成及流经的路线
（3）
（4）电控燃油喷射系统中4的作用是什么？为什么要进行油压调节，它是如何调节的？
使系统油压与进气支管压力之差保持常数，一般为250kPa。
因为发动机所要求的汽油喷射量，是根据ECU加给喷油器的通电时间长短来控制的，如果不控制汽油压力，好使加给喷油器的通电时间相同，当汽油压力高的时候，汽油喷射量会增加，当汽油压力低的时候，汽油喷射量会减小。
发动机工作时，燃油压力调节器膜片上方承受的压力为弹簧压力和进气管内气体的压力之和，膜片下方承受的压力为燃油压力，当压力相等时，膜片处于平衡位置不动。当进气管内气体压力下降时，膜片向上移动，回油阀开度增大，回油量增多，使输油管内燃油压力也下降；反之，进气管内气体压力升高时,燃油的压力也升高。
《汽车底盘电控技术》13级2班期末理论试题 一、单项选择题（下列每题有四个选项，其中只有一个是正确的，请将代号填在横线空白处）。 1.所列四个字母中哪个在自动变速器上表示行驶档（）。 A P B N C R D D 2.自动变速器能实现自动操纵汽车起步和换档等功能,换档不中断动力传递等特点,并具有操作轻便乘座舒适和( )优点。 A减轻驾驶劳动强度 B过载保护性能好 C什么人均能开车 D有利安全 3.双作用叶片泵的转子和定子的中心是重合的,当转子旋转时,叶片由大半径处向小半径处移动时,则两叶片间的空间容积渐减小而( )。 A排油 B吸油 C形成真空 D压力平衡 4.在进行自动变速器道路试验时，超速档开关（）。 A 置于ON，指示灯灭 B 置于OFF，指示灯亮 C 先开后关 D 先关后开 5．汽车自动变速器控制系统目前多采用（） A液力控制 B电子控制 C机械控制 D气、液控制 6．汽车液力变距器中改变转距输出的元件为（） A涡轮 B泵轮 C导轮 D锁止离合器压盘 7．汽车液力变距器锁止离合器压盘在分离状态时与（）连线 A壳体 B导轮 C涡轮 D泵轮
8．汽车自动变速器输出轴转速传感器一般采用（） A电磁式 B霍尔效应式 C光电式 D开关式 9．一般情况下，安装在汽车仪表盘上，与车速表装在一起，并用软轴与变速器的输出轴相连的传感器是（）。 A舌簧开关式和光电式车速传感器 B磁阻元件式 C磁脉冲式 D以上都正确10．一般情况下，装在变速器上通过蜗杆蜗轮机构与变速器的输出轴相连的传感器是（）。 A舌簧开关式 B光电式车速传感器 C磁阻元件式和磁脉冲式 D以上都正确 11．在模式选择开关中，表示自动、标准运行模式的是（）。 A Auto、 NormaL B Auto、 Sport C Manu、NormaL D Manu、Sport 12．在模式选择开关中，表示自动、运动的运行模式是（） A Auto、 NormaL B Auto、 Sport C Manu、NormaL D Manu、Sport 13．下列指示灯中，NORM表示的是（）。 A高度控制指示灯 B刚度阻尼指示灯 C高度控制照明灯 D以上均不正确 14.整体式液压动力转向系统是将（）。 A．转向器、转向动力缸、转向控制阀三者分开布置。 B．转向动力缸和转向控制阀组合制成一个整体。 C．转向器、转向动力缸、转向控制阀三者组合成一个整体。 D．以上都不正确。 15．半分开式液压动力转向系统是将（）。 A．转向器、转向动力缸、转向控制阀三者分开布置。 B．转向动力缸和转向控制阀组合制成一个整体。 C．转向器、转向动力缸、转向控制阀三者组合成一个整体。
《电控发动机维修》期末考试试卷B及答案（50份） 姓名学号分数 一、填空题：（21） 1、电控点火系统( )分电器点火和无分电器之分，其中无分电器点火又可分为( )点火和点火。 2、爆震传感器的作用是用来检测发动机工作时的情况，并将其转变成为信号，输送到，电控单元根据爆震传感器的信号发出指令，控制初级电路的通断，调整。 3、爆震传感器一般安装在发动机的。 4、点火线圈初级电路导通对应的凸轮转角成为。 5、凸轮轴/曲轴位置传感器可分为、和三种类型。 6、电控燃油喷射系统按有无反馈信号分为和两类。 7、辛烷值较低的汽油抗暴性较__________。点火提前角则应_________。 8、发动机正常运转时，主ECU根据发动机和信号确定基本点火提前角。 9、在目前应用广泛采用间歇喷射方式的多点电控燃油喷射系统中，按各缸喷油器的喷射顺序又可分为____________、_____________、______________。 10、在汽油机电控燃油喷射系统中，喷油量的控制是通过对__________________的控制来实现的。 二、选择（22） 1、电动汽油泵的控制方式无（） A 点火开关控制 B 发动机ECU控制 C 油泵开关控制D发动机ECU和油泵开关共同控制 2、电控点火系统的点火线圈多采用（） A 开磁路点火线圈 B 闭磁路点火线圈 3、电控点火系统的火花塞间隙一般为（） A 0.35—0.45mm B 0.6—0.8 C 1.0—1.2mm D 1.2—1.4 mm 4、下列由ECU确定的有( ) A 初始点火提前角 B 基本点火提前角 C 修正点火提前角 5、电子控制点火系统由( )直接驱动点火线圈进行点火。 A．ECU B．点火控制器C．分电器D．转速信号
一、填空题(15题。30分)： 1、电喷发动机的控制原则：即以＿ECU＿为控制核心，以＿空气流量＿和＿发动机转速＿为控制基础，以＿喷油器＿、＿点火器＿和＿怠速空气调节器＿等为控制对象，保证获得与发动机工况相匹配的最佳混合气成分和点火时刻。 2、热式空气流量计的主要元件是__热线电阻_，可分为_热线式空气流量计_ 和_热膜式空气流量计_。 3、若冷却液温度传感器或进气温度传感器出现故障，发动机控制系统的安全保障功能起作用，通常按发动机冷却水温度＿80＿（200C、800C）、进气温度＿20＿（200C、800C）控制发动机工作，以防止混合气过浓或过稀。 4、电喷发动机燃油喷射系统，按喷油器的控制方式可分为＿同时喷射＿、＿分组喷射＿和＿顺序喷射＿ 发动机转速超过安全转速时，喷油器停止喷油，防止__超速__。 5、燃油压力调节器的作用是根据＿进气歧管绝对压力＿的变化来调节＿燃油总管＿的油压，使喷油器的＿相对压力＿保持恒定，使得喷油器的喷油量唯一地取决于喷油器的＿开启时间＿。 6、燃油喷射的控制主要是指＿喷油正时＿的控制和＿喷油量＿的控制，ECU首先根据发动机的＿进气量＿和＿转速＿确定基本喷油量，再根据＿发动机水温＿、＿节气门开度＿、＿进气歧管压力＿等运行参数加以修正。 7、在发动机同步喷射中，又可分为＿顺序喷射＿、＿分组喷射＿和＿同时喷射＿三种类型。 8、电控燃油喷射系统用英文表示为_EFI_，怠速控制系统用英文表示为_ISC _。 9、目前，应用在发动机上的子控制系统主要包括电控燃油喷射系统、_电控点火系统_和其他辅助控制系统。 10、在电控燃油喷射系统中，除喷油量控制外，还包括喷油正时控制、__燃油停供_和__、燃油泵_控制。 11、电控点火系统最基本的功能是_点火提前角控制_。此外，该系统还具有_通电时间_控制和__爆燃_控制功能。 12、排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和_空燃比闭环控制、二次空气喷射控制等。 13、传感器的功用是_采集控制系统所需的信息，并将其转换成电信号通过线路输送给ECU _。 14、凸轮轴位置传感器作为__喷油正时_控制和_点火正时_控制的主控制信号。 15、爆燃传感器是作为_点火正时_控制的修正信号。 16、电子控制单元主要是根据_进气量_确定基本的喷油量。 17、执行元件受_ECU _控制，其作用是_具体执行某项控制功能的装置_。 18、电控系统由_信号输入装置、电子控制单元、执行元件_ 三大部分组成。 19、电控系统有_开环控制系统、闭环控制系统_两种基本类型。 20、应用在发动机上的电子控制技术有：电控燃油喷射系统_电控点火系统、怠速控制系统、排放控制系统、进气控制系统、增压控制系统、巡航控制系统、警告提示、自诊断与
汽车电控技术试题B卷 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
笑嘻嘻职业学院2017-2018年上学期期末考试 《汽车电控技术》试卷 专业汽车维修、营销年级 16级任课教师 姓名学号班级 考试方式(闭卷/开卷)：闭卷考试时量：120分钟试卷编号(B卷): 一、填空题：（每题1分×30=30分） 1.电控系统主要由___________、___________、___________三大部分组成。 2.一般来说，蓄电池电压为________,传感器的供电电压为________，信号电压为___________。 3.大众系列电路中的30为___________，31为___________，15为-_______________，X线为___________ 脚继电器上的85为___________，86为___________87为-___________ 5.传感器将___________传递给ECU,经ECU判断分析、计算之后，对___________发出控制指令。 6.三线有源传感器的三根线一般为___________、___________、-___________ 7.传感器的检测主要包括___________、___________、-___________、___________等 8.油门位置传感器、节气门位置传感器采用冗余设计，其信号电压
特点分别为___________倍关系、和值为___________的特点。 9.电控发动机系统主要包括___________、___________、-___________等系统 10.曲轴位置、凸轮轴位置传感器都有___________、-___________、___________三种类型。 二、选择题：（每题2分×10=20分） 1.下列属于执行器的是（） A.水温传感器 B.喷油器 D.发电机 2.喷油量的多少主要取决于（） A.油箱油量 B.油泵电压 C.喷油脉宽 D.油泵的泵油能力 3.单缸独立点火系统点火线圈为4线，1根12V供电，两根搭铁，另一根为（） A.传递信号给ECU B.受ECU控制的信号线 C.屏蔽线 D.次级供电 4.单缸独立点火系统由（）直接驱动点火线圈进行点火。 B.分缸线 C.火花塞 D.转速信号 5.一般来说，缺少（）信号发动机将不能点火。 A.爆震 B.水温 C.转速 D.上止点 6.点火闭合角主要通过（）加以控制。 A.通电电压 B.通电电流 C. 通电时间 D.通电大小 7.发动机启动前，ECU控制的步进电机处于（） 步级步级步级步级 8.双缸同时点火是指（） A .1、4和2、3缸同时点火、2和3、4缸同时点火 、3和2、4缸同时点火 D .1、2、3、4缸同时点火 9.发动机发生爆震时，ECU控制（） A.增大点火提前角 B.减小点火提前角 C.增加喷油量 D.减小喷油量 10. 水温传感器短路或断路时，ECU按（）℃控制喷油 三、判断题（每题1分×20=20分） 1.汽车电子化将围绕节能、环保、安全、舒适等方面发展（） 2.汽车运行过程中，若有故障，可带电随意拆下可疑部件插头进行检查（） 3.压力一定的情况下，喷油持续时间越长，喷油量越多。（） 4.点火控制主要包括点火正时控制，闭合角控制、爆震控制。（） 的产生（）5.废气再循环是指将部分废气引入进气管，参与燃烧，目的是降低NO X 6.现在发动机多采用多点、顺序、间歇喷射方式（） 7.有氧传感器参与的控制称为闭环控制。（）
2006-2007一、判断题（每题1.5分，共15分）正打√，误打×。 1、燃油压力调节器调节燃油总管油压与进气歧管的压力差。 （ ） 23、 D 型燃油喷射系统采用质量流量方式测量进气量。4、电控发动机点火系统中有效点火的击穿电压高于无效点火的击穿电压。5、电控汽车故障码存储在ECU 中的ROM 里。 （ ） 6、磁电式曲轴位置传感器输出的信号幅值随发动机的转速而变化。 （ 7、轻微爆燃有利于提高发动机的动力性。 （ ） 8、旋转滑阀式怠速调整装置的占空比为50%时，旁通气道逐渐开到较大位置。 9、占空比就是在一个通断电周期内，断电时间在整个周期中所占的百分比。10、NTC （负温度系数）热敏电阻式温度传感器的阻值随温度的升高而降低。二、单项选择题（每题2分，共40分） 1、“CHECK ENGINE ”一般表示（ ） A 、废气再循环 B 、燃油蒸发控制 C 、怠速控制 D 、发动机故障警示 2、发动机转速升高时，其最佳点火提前角应（ ）。 A 、增大 B 、减少 C 、不变 D 、都不是 3、发动机废气再循环EGR 的作用是（ ） A 、降低HC 的排量 B 、降低NO X 的排量 C 、降低CO 的排量 D 、三者都有 4、发动机电控燃油喷射系统按汽油喷射方式分（ ）喷射。 A 、缸内和缸外B 、缸内和进气管 C 、间歇和连续 D 、机械和电子 5、电控发动机熄火后，怠速步进电机阀门，一般应该（ ） A 、全开 B 、关闭 C 、复位 D 、不动 6、电控发动机，输出数字信号的传感器是（ ） A 、水温传感器 B 、进气压力传感器 C 、霍尔传感器 D 、叶片式流量传感器 7、单点喷射（SPI ）脉冲宽度一般为（ ）ms 。 A 、2－7ms B 、2－12ms C 、7－12ms D 、12－15ms 8、氧化锆式氧传感器输出电压为0.9V 附近时，此说明（ ） A 、混合气偏浓 B 、混合气偏稀 C 、混合气空燃比理论空然比 D 、三者都不是 9、当电控发动机ECU 连续3－5次接收不到点火控制器反馈的IGF 信号时，会（ ） A 、立即报警 B 、立即控制喷油器停止喷油 C 、立即断开点火开关 D 、以上三者都不是 10、经检测燃油供给系统的管路无泄漏、无堵塞现象其残余压力低的最大可能原因是（ ） A 、单向阀泄漏 B 、安全阀损坏 C 、永磁电动机损坏 D 、滤网堵塞 11、下列装置不属于信号输入装置的是（ ） A.空气流量计 B.水温传感器 C.喷油器 D.空调开关 12、下列元件不属于执行器的是（ ） A.点火控制器 B.怠速控制阀 C.喷油器 D.点火线圈 13、当进气歧管内真空度降低时，燃油压力调节器将汽油压力（ ）。 A ．提高 B ．降低 C ．保持不变 D ．以上都不正确 14、发动机工作时，随冷却液温度提高，爆燃倾向（ ）。 A ．不变 B ．增大 C ．减小 D ．与温度无关 15、一般来说，缺少了( )信号，电子点火系将不能点火。 A ．进气量 B ．水温 C ．节气门位置 D ．上止点 16、发动机工作时，ECU 根据发动机（ ）信号确定最佳闭合角。 A ．转速信号 B ．电源电压 C ．冷却液温度 D ．A 和B 17、点火闭合角主要是通过( )加以控制的。 A ．通电电流 B ．通电时间 C ．通电电压 D ．通电速度 18、起动时实际点火提前角等于（ ） A 、初始点火提前角B.基本点火提前角C.修正点火提前角D.三者之和 19、能实现点火提前角的闭环控制的传感器是（ ） A.氧传感器 B.爆震传感器 C.节气门位置传感器 D.大气压力传感器 20、OBD - Ⅱ诊断座是（）孔的。 A 、16 B 、14 C 、10 D 、18
A卷 一、单项选择 01、发动机电子控制系统由( B ) A.喷油器、电控单元和执行器三部分组成 B.传感器、电控单元和执行器三部分组成 C.传感器、喷油器和执行器三部分组成 D.传感器、电控单元和喷油器三部分组成 02. Ne信号指发动机（ C ）信号。 A. 凸轮轴转角 B.车速传感器 C.曲轴转角 D.升空调开关 03.发动机燃油喷射系统中，以下哪种不属于间歇喷射？( D ) A.分组喷射 B.同时喷射 C.顺序喷射 D.连续喷射 04.桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动？( A ) A.曲轴位置传感器 B.凸轮轴位置传感器 C.冷却液温度传感器 D.进气温度传感器 05.发动机怠速转速大小与下列哪个传感器信号无关？( A ) A. 动力转向开关信号 B. 冷却液温度传感器信号 C. 发动机转速传感器信号 D.空调开关信号 06.启动发动机时，若节气门全开，则喷油器( B ) A.喷油量较少 B.不喷油 C.喷油量较多 D.喷油量最大 07、下列哪个工况不是采用开环控制（C ） A.怠速运转时 B.发动机起动时 C.氧传感器起效应时 D.节气门全开或大负荷时 08.下列元件哪个属于体积流量型的空气流量计？( A ) A.翼片式空气流量计 B.热丝式空气流量计 C.热膜式空气流量计 D.进气压力传感器 09、在MPI（多点汽油喷射系统）中，汽油被喷入( C )。 A、燃烧室内 B、节气门后部 C、进气歧管 D、气缸内 10、发动机转动时，检查霍尔传感器输出信号的电压应为（C）。 A、５Ｖ B、０Ｖ C、０～５V之间 D、4V 11、闭环控制系统将输出信号通过反馈环节在（B ）信号进行比较，从而修正输出信号的控制系统称为闭环控制。 A、输入与输入 B、输入与输出 C、输出与输出 12、时代超人的空气流量计怠速时的数据流为（ A ）g/s。 A、2～4 B、1～3 C、2～6 D、4～6
朱明工作室zhubob 《现代汽车电子控制技术》期末考试试卷（A）卷 一、填空题（每题2分，共20分） 1.电子控制装置一般由、和执行器组成。 2.ECU一般由、A／D转换器、和输出接口组成。 3.大部分的牵引力控制系统是采用双重的控制方式，即发动机输出转矩控制与方式或发动机输出转矩控制与方式。 4.EFI的燃油系统的总喷油量包括、和喷油增量。 5.自动变速器由、、液压系统、电子控制系统、手控连杆机构和壳体组成。 6.自动变速器的模式开关有模式、模式和普通模式。 7.安全气囊传感器按功能分有和两大类。 8.燃油压力调节器的作用是使与之差为一恒定值。 9.曲轴位置传感器的型式有式、光电式和式三种。 10.目前常用的无分电器式点火系有和两种。 二、判断题（每题1分，共16分） 1.EFI喷油信号持续时间与蓄电池的电压无关。（） 2.电磁式轮速传感器优于霍尔式轮速传感器。（） 3.变矩器与偶合器最大的不同是可改变输入轴的扭矩。（） 4.怠速控制的本质是控制进气量。（） 5.连接自动变速器的任何两个基本元件，必为空挡。（） 6.EFI的发动机,油泵只有在发动机起动和运转时才工作。（） 7.故障码的清除是利用断开汽车电源总开关来进行。（） 8.自动变速器可实现无级变速，提高汽车机动性。（）9.曲轴位置传感器的G2信号是检测第一缸上止点的信号。（） 10.STA信号用来判断发动机是否处于怠速状态。（） 11.检修、排除故障后，原来存贮的故障代码会自动消失。（） 12.EFI利用喷油器进行喷油量的反馈控制。（） 13.进气温度修正.通常以200C为进气温度信息的标准温度。（） 14.电控防盗系统可确保车门不被窃贼暴力打开。（） 15.安全气囊是一种常见的主动式安全装置。（） 16.排气再循环就是将所有的废气再送回气缸燃烧。（） 三、选择题（每题2分，共20分） 1.最佳空燃比是（）。 (A)14.7 (B)15.1 (C)14.1 (D)16.1 2.爆震传感器的基本原理是（）。 (A)光电效应 (B)压电效应 (C)霍尔效应 (D)电磁效应 3.下面那项不是ABS系统的工作过程。（）。 (A)升压 (B)保压 (C)减压 (D)冲压 4.故障自诊断系统用电控单元ECU监视和发现（）的故障部位。 (A)机械系统 (B)驾驶员操作不当 (C)仪表系统 (D)电子控制系统 5.顺序喷射的喷射时刻约在各缸( )行程前700。 (A)进气 (B)压缩 (C)作功 (D)排气 6.下面那项不属于电子悬架的工作。（）。 (A)改变悬架的刚度 (B)改变车身高度 (C)改变阻尼系数 (D)改变轮胎气压 7.按汽缸点火次序喷油，叫做（）喷油正时控制。 (A)同时喷射 (B)分组喷射 (C)顺序喷射 (D)分级喷射
《发动机电控技术》试卷四(含答案) 《发动机电控技术》试卷四 学号：________姓名：__________班级：_________分数：__________ 一、名词解释（ 4分×5=20分） 1、分组喷射 2、闭环控制系统 3、喷油器的开阀时间 4、实际点火提前角 5、占空比 二、填空题（ 1分×20=20分） 1.喷油器的喷油量取决于喷油器的____________ 、____________ 、____________和____________ 。 2.空气流量计分为____________ 、____________ 和 ____________三种类型。
3.卡门旋涡式空气流量计按检测方式分为____________ 、____________ 。 4.进气温度传感器随着进气温度的增高，其热敏电阻的阻值____________ 。 5.L型EFI中，进气温度传感器一般安装在____________ 内。 6.凸轮轴/曲轴位置传感器可分为____________ 、____________ 和 ____________三种类型。 7.车速传感器给ECU提供车速信号，用于____________ 控制和____________ 控制。 8.发动机集中系统使用的ECU主要由____________ 、____________ 、____________ 和 ____________组成。 9.喷油器分为 ____________和____________ 两种。 三、判断题（ 1 分 × 10=10 分） 1.发动机怠速时，用手触摸喷油器，应有振动感。（） 2.节气门位置传感器是不需要调整的。（） 3.在同时喷射系统中，喷油正时与发动机进气、压缩、作功、排气四个循环有很大关系。（） 4.同时喷射不需要气缸判别信号，且喷射驱动回路通过性好。（）
（汽车行业）汽车发动机电 控技术试题
汽车发动机电控技术问题 1、教材12：具有起动异步喷油功能的电控燃油喷射系统，在起动开关处于接通状态时，ECU 接收到第壹个凸轮轴位置传感器信号（G信号后，接收到第壹个曲轴位置传感器信号（NE 信号）时，开始进行起动时的异步喷油 问：壹般的G信号和NE信号不是由曲轴位置传感器或凸轮轴位置传感器来提供的吗？我认为反映曲轴位置的信号要么装在曲轴上（可装在曲轴前端或飞轮上），要么装在凸轮轴上，但没必要在曲轴和凸轮轴上都装。实际的电喷车是不是也就装壹处啊，不必俩外都装。 答：不是的。 有的发动机凸轮轴位置传感器就在凸轮轴上，而曲轴位置传感器是在曲轴后端壹个信号齿轮和传感器线圈。有的发动机是都装在凸轮轴上—分电器上（见《汽车电子控制技术》P101。有的发动机是都装在曲轴上（见《汽车电子控制技术》P100） 2、教材15中的VS信号为什么信号？ 答：是空气流量计信号。 3、教材16 “打开点火开关但不起动发动机，或关闭点火开关后，应适时切断燃油泵控制电路，使燃油泵停止工作。” 怎样理解“打开点火开关但不起动发动机”这个场合适合什么情况？ 答：正常情况下，是打开点火开关后，即起动发动机。但有时，打开点火开关后，且不是想发动车（如想检查什么，找什么等，需打开点火开关却不要发动车的情况）或不是立即发动车（如又遇熟人说话或打开点火开关后，又想起什么事需要在车上立即先办等情况） 4、冯渊的汽车电控（咱们壹块讲的）：教材84页中的图3-56，该本教材理解“发动机高转速、低负荷时，发动机ECU通过FPC提供给油泵ECU高电平，使汽油泵获得高电压，高速运转；当发动机低转速、低负荷时，发动机ECU也是通过FPC提供给油泵ECU低电平，使汽油泵获得低电压（约为9V），油泵低速运转。 而“发动机电控教材“对同壹个电路的理解不壹”，它的理解是“发动机高转速、低负荷时，发动机ECU通过FPC提供给油泵ECU高电平，使汽油泵获得高电压，高速运转；当发动机低转速、低负荷时，发动机ECU却是通过DI提供给油泵ECU低电平，使汽油泵获得低电压（约为9V），油泵低速运转。 问题1）我个人比较赞同第壹种说法，无论是“发动机高转速、高负荷时”或“发动机低转速、低负荷”时，发动机ECU都是通过FPC向油泵ECU输入高或低电平，而“DI”只是诊断电路。你认为叫经？ 答：我赞同你的说法。ECU输出应只通过FPC，不能通过DI。因为，从电路图上能够见出，汽油泵控制ECU的DI是接三极管的集电极，只能输出，不能输入；而发动机ECU的DI电路明显的是壹个信号输入电路。所以，DI应是汽油泵控制ECU输送给发动机ECU的诊断信号电路。 2）“DI“诊断电路如何工作？ 答：如果汽油泵控制ECU出现故障了，DI的电压就不正常。发动机ECU检测到此电压异常，便认为供油系统出现故障。 5、我见到有个车后面标了：“ABS＋”，你知识它和ABS的区分吗？我在网上只查到壹种说法：ABS的升级版，含EBD，但很多含EBD的车，会同时标出：ABS+EBD，你怎么理解？答：ABS+ 我查了壹下，感觉应该是在ABS的基础上性能的进壹步提升。究竟是ABS的升级版，仍是+EBD或其它什么功能，我也说不清楚。过去，+EBD的车，都明确地标出ABS+EBD。但，EBD是在ABS基础上增加的壹个功能，以后，恐怕所有的ABS系统都会附带EBD功能作
笑嘻嘻职业学院2017-2018学年上学期期末考试 《汽车电控技术》试卷 专业汽车维修、营销年级16级任课教师 姓名学号班级 考试方式(闭卷/开卷)：闭卷考试时量：120分钟试卷编号(A卷): 一、选择题：（每题2分×20=40分） 1.传感器的信号电压为（） A.5v B.0-5v C.12v D.24v 2.哪个不是曲轴位置传感器的类型（） A.光电式 B.霍尔式 C.电磁感应式 D.压电式 3.电控系统不包括（） A.传感器 B.ECU C.执行器 D.节温器 4.大众系列电路图中的15号线为（） A.常火线 B.受点火开关控制的火线 C.搭铁线 D.大容量电器火线 5.继电器里面的86脚为（） A.继电器的常火线 B.线圈正极供电 C.线圈搭铁 D.空脚 6.执行ECU指令的是（） A.传感器 B.继电器 C.ECU D.执行器 7.以下传感器中，采用冗余设计的传感器是（） A.油门位置传感器 B.燃油压力 C.水温传感器 D.氧传感器 8.无源传感器是指没有（） A.电阻 B.供电 C.电容 D.信号 9.以下哪个不是电控发动机的控制系统（） A.燃油供给系统 B.点火系统 C.辅助控制系统 D.ABS系统 10.节气门位置传感器信号电压的特点是（） A.2倍关系 B.和值为5V C.和值为12V D.没有规律 11.下列属于执行器的是（） A.水温传感器 B.喷油器 C.ECU D.发电机 12.喷油量的多少主要取决于（） A.油箱油量 B.油泵电压 C.喷油脉宽 D.油泵的泵油能力 13.单缸独立点火系统点火线圈为4线，1根12V供电，两根搭铁，另一根为（） A.传递信号给ECU B.受ECU控制的信号线 C.屏蔽线 D.次级供电 14.单缸独立点火系统由（）直接驱动点火线圈进行点火。 A.ECU B.分缸线 C.火花塞 D.转速信号 15.一般来说，缺少（）信号发动机将不能点火。
第二章汽油机电控燃油喷射系统 1.电控燃油喷射系统分类：按喷射方式（连续、间歇喷射）、按有无空气量计（D型、L型）、按喷射位置（进气管喷射、缸内直接喷射）按喷油器的数目（多点喷射、单点喷射系统）、按各缸喷油器的喷射顺序分（同时喷射、分组喷射、顺序喷射）按有无反馈信号分（开环和闭环控制系统） 单点喷射系统是利用节气门开启角度和发动机转速控制空燃比的。单点喷射是在节气门上方装有一个中央喷射装置。27.单点喷射又称为节气门体喷射或中央喷射。 多点燃油喷射系统根据喷油器的安装位置又可分为进气道喷射和缸内喷射，多点喷射是在每缸进气门处处装有1个喷油器 同时喷射喷油正时的控制是以发动机最先进入作功行程的缸为基准。缺点是由于各缸对应的喷射时间不可能最佳，造成各缸的混合气形成不均匀 顺序喷射正时控制其特点喷油器驱动回路数与气缸数目相等，ECU根据，凸轮轴位置传感器信号、曲轴位置传感器信号、发动机的作功顺序确定各缸工作位置。 L型电控燃油喷射系统，ECU根据发动机转速信号、空气流量计确定喷油时间 8.一般在起动、暖机、加速、怠速满负荷等特殊工况需采用开环控制。 9.电控燃油喷射系统的功能是对喷射正时、喷油量、燃油停供及燃油泵进行控制。 10.燃油停供控制主要包减速断油控制、限速断油控制 11.电控燃油喷射系统由空气供给系统、燃油供给系统、控制系统组成 12.燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油 13.电控燃油喷射发动机装用的空气滤清器一般都是干式纸质滤心式。 16.各种发动机的燃油供给系统基本相同，都是由电动燃油泵、燃油滤清器、燃油压力调节器、脉动阻尼器组成 电子燃油控制系统有空气供给系统、燃油供给系统、控制系统子系统组成。 电动燃油泵分类：按安装位置不同分（内置式【具有噪声小、不易产生气阻、不易泄漏、安装管路较简单】、外置式【串接在油箱外部的输油管路中】）、按其结构不同分（涡轮式、滚柱式【主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸油阀，输油压力波动较大，在出油端必须安装阻尼减振器】、转子式侧槽式。）按照触发油泵运转的信号来源分（油泵开关控制、发动机控制模块控制） 燃油泵概述：安全阀作用：【避免油管破裂或燃油泵损坏】、燃油泵中止回阀：【为了发动机熄火后密封油路，以便发动机下次起动更加容易】燃油泵工作只能使燃油在其内部循环，其目的是防止输油压力过高油泵转速控制方式：【利用串联电阻器、利用油泵控制模块控制】燃油泵的控制电路主要ECU控制的燃油泵控制电路、燃油泵开关控制的燃油泵控制电路、燃油泵继电器控制的燃油泵控制电路三种类型。 19.脉动阻尼器的功用是衰减喷油器喷油时引起的燃油压力脉动，使燃油系统压力保持稳定 23.凸轮轴位置传感器可分为电磁式、霍尔式、光电式三种类型 26.对于喷油器一般要进行喷油器电阻检查、喷油器滴漏检查、喷油器喷油量检查 34.发动机起动后，在达到正常工作温度之前，ECU根据冷却液温度信号对喷油时间进行修正。 48、空气流量计组成分类分类【叶片式、热式、卡门旋涡式】 20.热式空气流量计的主要元件是热线电阻可分为热线式、热膜式 21.卡门旋涡式空气流量计按其检测方式可分为光学检测方式；超声波检测方式 57.EFI主继电器的作用是接通ECU和其电源间的连线，其功能防止ECU电路的电压下降 节气门体组成分类组成【节气门、怠速空气道】、作用【控制发动机正常运行工况下的进气量】．节气门位置传感器分电位计式、触电式和综合式三种
《汽车发动机电控技术》综合试题一 班级：姓名：学号：成绩 一、填空题。（每空1分，共20分） 和。 2.汽车故障的变化规律可分为3个阶段，早期故障期、和。 3.汽车发动机上的电控技术主要包括、、点火系统及辅助控制等四大系统。 4.无分电器点火线圈与一般点火线圈不同，其与没有连接，为互感作用。 5.采用旁通方式测量的热线式空气流量传感器与主流方式测量方式在结构上的主要区别是：将和安装在旁通气道上。 6.节气门体可分为、半机械式和节气门三种。 7.V．A．G1552诊断仪功能中的Interrogate fault memory中文含义是。 8.柴油机电控系统的基本组成包括、和三部分。 9.电控燃油喷射系统的类型按喷射时序分类可分为、 和三种。 10.电控共轨喷射系统中有一条公共油管，用向共轨中泵油，用电磁阀进行压力调节并由压力传感器反馈控制。 二、单项选择题。（每题2分，共20分） 1.下列哪项不是电控发动机的优点（）。 A、良好的起动性能和减速减油或断油 B、加速性能好 C、功率大 2.火花塞属于点火系统当中的（）。 A、执行器 B、传感器 C、既是执行器又是传感器 3.以下哪项是汽车起动困难的机械方面的原因（）。 A、汽缸压缩压力不足 B、高压火不足 C、个别重要传感器有故障 4.当汽车处于早期故障期也就是汽车的磨合期时，此时的汽车诊断一般是（）。 A、总成损坏 B、材料老化 C、机械磨损 5.泵喷嘴的结构柴油控制系统，以下哪项是正确的（）。 A、喷嘴像泵的结构 B、泵油柱塞和喷油器合成一体 C、压力小于传统式的 6.汽缸内最高压缩压力点的出现在上止点后（）曲轴转角内为最佳。 A、20°～25° B、30°～35° C、10°～15° 7.影响初级线圈通过电流的时间长短的主要因素有（）。 A、发动机转速和温度 B、发动机转速和蓄电池电压 C、发动机转速和负荷 8.电子控制柴油机系统在加注燃油时不小心误加汽油，会造成（）损坏。 A、喷油器 B、高压泵 C、低压泵 9.发动机不能起动，无着车迹象时，应首先进行（）。 A、检查喷油器及电路 B、检查高压火花 C、解码仪读取故障码 10.锥体形涡流发生器存在于以下（）空气流量传感器中。 A、叶片式 B、卡门旋涡式 C、热线式 三、多项选择题。（每题3分，多选或错选不得 分，少选1个扣1分，共15分） ）
~ 笑嘻嘻职业学院2017-2018学年上学期期末考试 《汽车电控技术》试卷 专业汽车维修、营销年级16级任课教师 姓名学号班级 考试方式(闭卷/开卷)：闭卷考试时量：120分钟试卷编号(A卷): 一、选择题：（每题2分×20=40分） 1.传感器的信号电压为（） ， 2.哪个不是曲轴位置传感器的类型（） A.光电式 B.霍尔式 C.电磁感应式 D.压电式 3.电控系统不包括（） A.传感器 C.执行器D.节温器 4.大众系列电路图中的15号线为（） A.常火线 B.受点火开关控制的火线 C.搭铁线 D.大容量电器火线 5.继电器里面的86脚为（） A.继电器的常火线 B.线圈正极供电 C.线圈搭铁 D.空脚 { 6.执行ECU指令的是（） A.传感器 B.继电器 D.执行器 7.以下传感器中，采用冗余设计的传感器是（） A.油门位置传感器 B.燃油压力 C.水温传感器 D.氧传感器 8.无源传感器是指没有（） A.电阻 B.供电 C.电容 D.信号 9.以下哪个不是电控发动机的控制系统（） A.燃油供给系统 B.点火系统 C.辅助控制系统系统 、 10.节气门位置传感器信号电压的特点是（）
倍关系 B.和值为5V C.和值为12V D.没有规律 11.下列属于执行器的是（） A.水温传感器 B.喷油器 D.发电机 12.喷油量的多少主要取决于（） A.油箱油量 B.油泵电压 C.喷油脉宽 D.油泵的泵油能力 13.单缸独立点火系统点火线圈为4线，1根12V供电，两根搭铁，另一根为（） A.传递信号给ECU B.受ECU控制的信号线 C.屏蔽线 D.次级供电 ) 14.单缸独立点火系统由（）直接驱动点火线圈进行点火。 B.分缸线 C.火花塞 D.转速信号 15.一般来说，缺少（）信号发动机将不能点火。 A.爆震 B.进气温度 C.曲轴位置 D.下止点 16.点火闭合角主要对（）加以控制。 A.通电电压 B.通电电流 C. 通电时间 D.通电大小 17.发动机启动前，ECU控制的步进电机处于（） 步级步级步级步级 — 18.双缸同时点火是指（） A .1、4和2、3缸同时点火、2和3、4缸同时点火 、3和2、4缸同时点火 D .1、2、3、4缸同时点火 19. 废弃再循环的作用是抑制（）的产生。 A .CO B. CO2 C .NO X 20.爆震传感器安装在（） A. 二、判断题：（每题1分×30=30分） 利用电脉冲的宽度来控制每次喷油器打开的时间，从而控制喷油量。（） 2. 初级点火线圈通电的瞬间，次级点火线圈中感应出高压电（） 3.三元催化器和氧传感器在发动启动的瞬间就进入正常工作状态。（） - 4.点火开关打开后，发动机故障灯亮，说明发动机存在故障，应赶快修理。（） 5.前氧传感器的作用是检测废气中氧的含量，用来修正喷油。（） 6.速传感器的作用是用来测量汽车的行驶速度。（） 7.二次空气喷射的目的是利用燃烧后的高温，是废气中残留的HC和CO再次燃烧。（） 8.不同车型解码器诊断插头的针脚数一样，脚的功用也相同。（） Ⅱ诊断插头有16个针脚。（） 、P0645、P1388、P0113都不是故障码。（） 11.空气流量计和进气压力传感器都是检测进气量的多少（） 《 12.无源传感器相当于一个发电机。（） 13.安全气囊拆装时，只要发动机熄火就可以进行（） 14.传感器检测时，可用探针、回形针等从线边缘将电引出，方便测量（）
柳州职业技术学院 教案 2010 ~ 2011 学年度上学期 课程名称：发动机电控系统检修 授课教师：计端 课程所属系（部）：汽车与环境工程系
课程名称:汽车发动机电控技术 授课班级：2009汽车检测与维修技术1、2、3班 2009汽车电子技术班 课程类型：□理论课□实践课 总学时：96 学分：5 使用教材：杨庆彪李佳音主编汽车电控发动机检修 中国劳动社会保障出版社2006年9月第1版 教学方法、手段：理论教学、多媒体教学、实验教学 考核方式：过程性考核 主要参考书目： 1、邹长庚主编《现代汽车电子控制系统构造原理与故障 诊断（发动机部分）》北京理工版 2、（美）汤姆逊学习公司编《发动机机械和发动机性能 修理训练》机械工业出版社出版 3、李东江主编《汽车发动机电控系统维修技巧》北 京理工大学出版出版
标题:课题一：发动机无法起动故障的检修 1.1燃油系统原理、点火系统原理 教学目标与要求：1、了解发动机电控系统的基本工作原理 2、能指出电控发动机各个系统主要部件的具体位置 3、初步了解电控发动机各系统的工作内容 4、熟悉电控发动机的各主要部件的名称 授课时数：4课时 教学重点：能指出电控发动机各个系统主要部件的具体位置 教学内容及过程: 知识讲授： ※1、概论 一、汽车电子技术的发展过程 二、国外汽车电子控制技术应用的概况 1、动力传动系统的控制 （一）发动机部分的电子控制 （二）自动变速器的电子控制 2、底盘方面的控制 3、车身方面的控制 三、发动机电控系统控制内容 主要控制——汽油喷射（喷射量、喷射定时）、点火控制(点火时刻、闭合角、爆震的防止) 辅助控制——怠速控制、进气控制、排放控制等 四、发动机汽油喷射的发展过程 60S 机械式 67S K,KE,D,型 73S L型 79S 集中控制 80S TBI 83S 单点，a/n
一、填空题 1、常用的机械式碰撞传感器有__滚球式________ 、___偏心锤式______、___滚轴式______ 三 种。 2、安全气囊的气体发生器是利用热效反应产生____氮气_____ 而充入气囊。 3、安全气囊系统有两个电源：一个是___汽车____电源；另一个是___备用_____电源。 4、车载网络系统的架构主要有__________ 、___________、__________ 。 5、电动车窗升降系统一般由_____主控系统_____ 、__分控开关______、门窗器___ 等组成。 6、门窗升降器的传动机构有__绳轮式________ 、___交叉臂式_______两种。 7、电动座椅调整系统由___电动式_______ 、____开关_______、___传动装置_______ 组成。 8、汽车总线的传输协议三要素分别为__________ 、___________、__________ 。 9、电动后视镜按安装位置不同可以分为____内后视镜______ 、____外后视镜_______、____ 下视镜______ 三种。 10、碰撞碰撞传感器相当于一只控制开关，其工作状态取决于汽车碰撞时_减速度_的大小。 11、前照灯主要由__________ 、___________、__________ 三部分组成。 12、电动后视镜按镜面形状不同可以分为___平面镜_______ 、____双曲面镜_______、____球面 镜______ 三种。 13、电动后视镜按防眩目功能可以分为______普通型后视镜__________、____防眩目型后视镜 _________二种。 14、目前全球共有四种导航系统，分别是_______________、__________________、 ______________和_______________ 。 15、防模糊后视镜在后视镜中加入了___除雨滴______装置；或采取了___亲水处理________技术 使其具有防模糊雾化功能。 16、汽车电子导航系统主要由电脑（ECU）、显示器、地图数据与软件、卫星天线以及遥控器 _______、____________、_____________、___________、______________等组成。 17、CAN总线系统中电控单元的结构由三部分构成，即____接受器______、____收发器______ 及 ____控制器______ 。 18、GPS全球定位装置具有__测量_______ 、__测绘_________、___精确时间和定位导航_______ 三大功能。 19、电子控制装置一般由传感器、 ECU 和执行器组成。 20、安全气囊是辅助安全系统，简称 SRS 。安全气囊系统主要由、、、等组成。 安全气囊传感器按功能分有和两大类。 21、GPS系统是由组成，通过准确计算这个系统可以提供全球 9000Km 范围内任一物体的位置、 速度、信息。 22、CAN总线系统中电控单元的结构由三部分构成，即、_________ 及。 23、电控变色外后视镜可根据眩目光的强度自动调节___反射率_____。 24、汽车总线的传输协议三要素分别为、和。 25、电动座椅调整系统由、、组成。 26、碰撞传感器相当于一只控制开关，其工作状态取决于汽车碰撞时的大小。 27、车身计算机的输入信号主要是由传感器或驾驶员的操纵按钮所产生的电压信号，一般来说， 电压信号分为：_____数字__和模拟信号。 28、电子显示器件有液晶显示器、发光二极管、及 ______________等，非发光型的有，这些均 可以作为汽车电子显示器件使用。 29、巡航系统按功能分为、、三种。 30、前照灯主要由、、三部分组成。
电控发动机试题 玉柴搏白校区电控发动机试题 填空(每格1分) 1电控发动机就是利用安装在发动机上的各种 ,将发动机工作中的不同的物理量分别转换成输送给电脑(ECU) 2一般电控发动机主要由 ,点火系统, 控制和等组成 3电控发动机控制系统由ECU, 和等组成. 4电控汽油喷射系统按喷射部位有和两种. 5D型电控汽油喷射系统是通过检测的真空度来间按测量发动机吸入的空气量.L型电控喷射系统是利用空气流量计直接测量吸入的空气量. 6进气管包括 和 . 7节气门位置传感器与节气门是转动的,作用是将节气门的转变成电信号输送到ECU 8喷油器按进油口的方向不同,可分和两种. 9发动机转速传感器可分为、、三大类型。 . 判断(对划?，错划Х，每空一分，共,,分) 1 燃油压力调节器的作用是根据然油泵的绝对压力变化来调节系统压力( ) 2 废气涡轮增压的主要作用是为了减少发动机尾气的污染( ) 3 当发动机产生爆震时，ECU控制点火系统延迟点火提前角( ) 4 在打开点火开关，发动机没有启动时，发动机故障警告灯亮为正常( ) 5 多点燃油喷射系统中，喷油器多装于节气门上方( )
6 叶片式流量传感器主要由旋转测量叶片、电位计、进气温度传感器和连接插 座四大部分构成。( ) 7 万用表可测量电路及元器件的电压、电流、电阻等多种参数，也可测量各种 电路及电气设备的通断情况。( ) 8 曲轴位置传感器作用是确定曲轴基准位置和点火基准的传感器( ) 9 废气再循环是目前用于减少NO排放量的一种有效措施。( ) x 10 叶片式空气流量传感器的进气量检测，主要靠测量片所在轴上的叶片来实 现的。( ) 选择题:(每题2分，共30分) 1 电子控制系统的核心是( ) A、传感器 B、ECU C、执行装置 2 .二次空气供给控制系统可降低排气中的( ) A、CO B、HC C、NO D、全可以 3 为了检测实际空燃比，在排气管内设置了( ) A、爆震传感器 B、三元催化装置 C、氧传感 4 故障自诊断系统的功用是( )。 A、故障警告 B、故障码储存 C、安全保障 D、故障运行 5 下列哪项不是电控 发动机的优点( )。 A、良好的起动性能和减速减油或断油 B、加速性能好 C、功率大 6 、下列不 属于燃油供给系统的部件是( ) A、燃油泵 B、喷油器 C、空气滤清器 7 影响初级线圈通过电流的时间长短的主要因素有( )。 A、发动机转速和温度 B、发动机转速和蓄电池电压 C、发动机转速和负荷 8 三元催化转换器的理想运行条件的温度是( )。 A、400?,1000? B、800?,1000? C、100?,400? 9 采用顺序喷射方式时，一般 喷油是在( )进行。
