电气照明安装施工方案
工程简介：电气部分分为：照明、电视、电话、网络等。
（1）照明配电系统分为一般照明和事故应急照明。每层设普通照明配电箱，各种照明灯具采用集中控制和分散控制相结合的方式，导线采用铜芯塑料线穿钢管或阻燃管保护暗敷。各户内照明配电箱安装高度为底距地1.5m暗装，开关安装高度为距地1.3m，普通插座安装高度为距地0.3m。
（2）电视系统的前端箱设置于一层楼梯间内，竖向干线采用SYWV-75-9电缆穿阻燃管敷设，户内电视线采用SYWV-75-5穿阻燃管暗敷，电视插座安装高度为距地0.3m暗装。
（3）电话系统的电话分线箱设置于一层楼梯间内，户内电话线为HJYV —2×2×0.5穿阻燃管暗敷，电话插座安装高度为距地0.3m暗装。
（4）电脑网络系统仅预埋管线至各户房间网络接线盒处，并穿网络线到位。`
一、PVC阻燃管暗敷安装
1、材料质量要求。
（1）所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，并应有检定检验报告单和产品出厂合格证。
（2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑，内外径的尺寸应符合国家统一标准。管壁厚度应均匀一致。
（3）所用接线盒和管接头，必须使用配套的阻燃塑料制品，其外观应整齐，预留孔齐全，无开裂等损坏现象。
（4）专用胶粘剂必须有合格证明。
2、施工方法
（1）PVC阻燃管暗敷的施工工艺：弹线定位→加工弯管→箱、盒埋设→扫管穿带线。
（2）根据设计图的要求，在墙板、楼板安装的模板上弹出管路走向和灯位盒的位置。
（3）管路连接应使用专用接头连接，将专用胶粘剂均匀涂抹在管的外壁上，管子插入接头内要到位。
（4）管路垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300mm~500mm处加一固定点。
（5）管进箱、盒应顺直，一管穿一孔，先接端接头，然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒口。
（6）现浇楼板内管路较集中部位，要注意管路间有100mm以上间距，
以免楼板裂缝，抹灰层内敷设保护层厚度应不小于15mm。
3、质量标准
（1）管路连接时，使用胶粘剂连接紧密、牢固，保护层大于15mm。
（2）箱、盒设置正确，固定牢固，管子入箱、盒处顺直，使用紧锁母时，应拧紧盒壁不松动。
（3）管路穿越建筑物和设备基础处，应加保护管，穿过变形缝处应有补偿装置。
（4）暗配塑料管最小弯曲半径不小于6倍管子直径。
二、管内穿线安装
1、材料质量要求
（1）各种绝缘导线的型号、规格必须符合设计要求，并有产品出厂合格证。
（2）所使用的镀锌铁丝或钢丝，应顺直无死弯、扭结等现象，并具有相应的机械拉力。
（3）根据导线的根数和总截面选择相应的接线端子。
2、施工方法
（1）管内穿线的施工工艺：选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测。
（2）根据设计图纸选择导线，并严格进行分色，具体要求为：A、B、C 相线采用黄、绿、红三种颜色区分，零线为淡蓝色，保护为黄绿双色线。
（3）将布条牢固绑扎在带线上，从管的一端拉向另一端，清除管路中的灰尘、泥水及杂物等。
（4）将钢丝或铁丝的一端头弯回不封闭，圆头沿着穿线方向，将钢丝或铁丝穿入管内，边穿边将丝或铁丝顺直。如不能一次穿过，再从另一端以同样的方法将钢丝或铁丝穿入，判定两端碰头后，搅动钢丝或铁丝，使两头绞在一起后，从管路的一端抽出。
（5）用穿好的钢丝或铁丝牵引导线，放线时导线应置于放线架或放线车上。
（6）剪断导线时，导线的预留长度应按以下要求进行：
A、接线盒、开关盒、插座盒及灯头盒内的导线的预留长度应为150mm。
B、配电箱内导线的预留长度应为配电箱体周长的1/2。
C、公用导线在分支处，可不剪断导线而直接穿过。
（7）导线与带线的绑扎
A、当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯与带线绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。
B、当导线根数较多或导线截面较大时，可将导线前端绝缘层削去，然后将线芯错位排列在带线上，用绑线绑扎牢固，不要将线头做得太粗太大，应
使绑扎接头处形成一个平滑的锥形接头，减少穿管时的阻力。
（8）当管路较长或转弯较多时，要在穿线前向管内吹入适量的滑石粉，穿线时两端的工人应配盒协调。
（9）单芯铜导线的直线连接
A、绞接法：适用于4mm2及以下的单芯线连接。将两线互相交叉，用双手同时把两芯线互绞两圈后，将两个线芯在另一个线芯上缠绕5圈，剪掉余头。
B、缠绕卷法：适用于6mm2及以上的单芯线连接。将两线相互合并，加辅助线后用绑扎线在合并部位中间向两端缠绕，其长度为导线直径的10倍，然后将两线芯端头折回，在此向外单独缠绕5圈，与辅助线捻绞2圈，将余线剪掉。
（10）铜芯线的焊接根据线径及敷设的场所不同，采用的焊接方法有：电烙铁加焊法、喷灯或电炉加热法。
（11）导线包扎时用塑料绝缘带从导线接头处始端的完好绝缘层开始，缠绕1~2个绝缘带宽度，再以半幅宽度重叠进行缠绕。
（12）照明线路的绝缘摇测一般选用500V，量程为0~500MΩ的兆欧表。
A、电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。摇测时应及时进行记录，摇动速度应保持120r/min左右，读数应采用1min后的读数为宜。
B、电气器具全部安装完毕后，在送电前进行摇测时，应先将线路的开关、刀闸、仪表、设备等用电开关全部置于断开位置，确认绝缘摇测无误后再进行送电试运行。
3、质量标准
（1）导线的规格、型号必须符合设计要求和有关规范规定。
（2）照明线路的绝缘电阻不小于0.5MΩ，动力线路的绝缘电阻值不小于1MΩ。
（3）箱、盒内护口、护线套齐全，导线排列整齐，并留有适当的余量。导线在管子内无接头，导线连接牢固，包扎严密，绝缘良好，不伤线芯。
（4）保护接地线、中性线截面选用正确，线色符合规定，连接牢固紧密。
三、照明配电箱安装
1、材料质量要求
（1）设备及材料符合设计要求，有生产许可证编号和安全认证标志，主要元器件应为“3C”认证产品，相关材证资料齐全。
（2）设备有铭牌，注明厂家、型号。
（3）配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm，并应刷漆作好防腐处理。
（4）导线电缆的规格型号必须符合设计要求，有产品合格证。
2、施工方法
（1）配电箱安装的施工工艺：弹线定位→配电箱固定→盘面组装→箱内配线→箱体固定→绝缘摇测。
（2）根据设计要求找出配电箱位置，并按配电箱的外形尺寸进行弹线定位。配电箱安装高度底距地一般为1.5m。在同一建筑物内，同类箱盘高度应一致，允许偏差10mm。
（3）配电箱安装应牢固、平正，其允许偏差不应大于3mm，配电箱体高50cm以下，允许偏差1.5mm。
（4）配电箱上电器、仪表应牢固、平正、整洁、间距均匀。铜端子无松动，启闭灵活，零部件齐全。
（5）配电箱内母线相序排列一致，母线色标正确，均匀完整，二次结线排列整齐，回路编号清晰齐全。
（6）配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间，两人进行摇测，同时做好记录，做技术资料存档。
3、质量标准
（1）照明配电箱应有可靠的电击保护，箱内保护导体有裸露的连接外部保护导体的端子。
（2）配电箱线路的线间、线对地间绝缘电阻值，馈电线路必须大于0.5 M Ω，二次回路必须大于1 MΩ。
（3）配电箱内配线整齐，无绞接现象。导线连接紧密，不伤芯线不断股。垫圈下螺线两侧压的导线截面积相等。同一端子上导线连接不多于2根，回路编号齐全，标识正确。
（4）配电箱内开关灵活可靠。带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
（5）照明配电箱内分别设置零线（N）和保护接地线（PE）汇流排。
（6）配电箱位准确，安装牢固，部件齐全。箱体开孔与导线管管径适配。暗装配电箱箱盖紧贴墙面。
（7）配电箱安装底边距地1.5m，垂直允许偏差为1.5‰。
四、灯具安装
1、材料质量要求
（1）灯具的标称型号等参数必须符合设计要求，各种灯具应有产品合格证和“3C”认证标志。
（2）灯具所使用灯泡的功率符合设计要求。
（3）灯具、材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。应存放在干燥通风、不受撞击的场所。
1、施工方法
（1）灯具安装的施工工艺：灯具检查→组装灯具→灯具安装及接线→通电试动行。
（2）普通座式灯安装
A、将电源线留足检修长度后剪除余线并剥出线头；
B、区分相线与零线，对于螺口灯座中心簧片应接相线，不得混淆。
C、用连接螺钉将灯座安装在接线盒上。
（3）吸顶式日光灯安装
A、打开灯具底座盖板，根据图纸确定安装位置，将灯具底座贴紧建筑物表面，灯具底座应完全遮盖住接线盒，对着接线盒的位置开好进线孔。
B、按灯具底座安装孔用铅笔画好安装孔的位置，打出安装孔洞，装入塑料膨胀管。
C、将电源线穿出后用自攻螺钉将灯具固定并调整位置以满足要求。
D、用压接帽将电源线与灯内导线可靠连接，装上启辉器等附件。
E、盖上底座盖板，装上日光灯管。
（4）吊杆式日光灯安装
A、根据设计图纸要求确定安装位置，确定吊杆吊点。
B、打出尼龙栓塞孔，装入栓塞，用螺钉将吊杆挂钩固定牢固。
C、根据灯具的安装高度确定吊杆及导线的长度（使导线不受力）。
D、打开灯具底座盖板，将电源线与灯内导线可靠连接，装上启辉器等附件。
E、盖上底座盖板，装上日光灯管，将日光灯挂好。
（5）吸顶灯（壁灯）安装
A、按灯具底座画好安装孔的位置，打出安装孔，装入塑料膨胀管。
B、将接线盒内电源线穿出灯具底座，用螺钉固定好底座。
C、将灯具内导线与电源线用压接帽可靠连接。
D、用线卡或尼龙扎带固定导线以避开灯泡发热区，上好灯泡，装上灯罩并上好紧固螺钉。
E、安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。（6）灯具安装完毕后，经绝缘测试检查合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序是否对应，灯具有无异常噪声，如发现问题应立即断电，查出原因并修复。
3、质量标准
（1）灯具固定可靠，不得使用木楔。每个灯具固定螺钉或螺栓不少于两个。（2）当采用钢管做灯杆时，钢管直径不应小于10mm，钢管厚度不应小于
1.5mm。
（3）固定灯具带电部位的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。
（4）当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。
（5）投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。（6）安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。（7）应急照灯具安装应符合以下规定：
A、应急照明灯具的电源应为双回路电源，在正常电源断电后，备用电源转换时间为：疏散照明≤15s，备用照明≤15s，安全照明≤0.5s。
B、安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方。
C、疏散指标灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。不易安装的部位可安装在上部。疏散通道上的指示灯间距不大于20m（人防工程不大于10m）。疏散指示灯的设置应不影响正常通行。
D、应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。
E、疏散照明采用荧光灯或白炽灯，，安全照明采用卤钨灯或瞬间可靠点燃的荧光灯。
（十）开关、插座安装
1、材料质量要求
各种开关、插座的型号、规格必须符合设计要求，并有产品合格证和“3C”认证标志。
2、施工方法
（1）开关、插座安装的施工工艺：准备工作→接线盒检查清理→接线→安装→通电试验。
（2）开关、插座安装及接线应符合以下规定：
A、先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。
B、应注意区分相线、零线及保护地线，不得混乱，开关、插座的相线应经开关关断。
C、单相两孔插座安装时，面对插座的右极（上极）接相线，左极（下极）接零线。安装时应注意插座的接线标识。
D、单相三孔插座安装时，面对插座的右极接相线，左极接零线，上极接保护地线（PE）。
E、三相四孔插座安装时，面对插座的左极、右极、下极分别接相线（L1L2L3），
上极接保护地线(PE)。
F、接线要求将盒内导线与开关、插座面板连接好后，将面板推入，对正安装孔，用螺丝固定牢固，面板要端正，与墙面平齐。
（3）开关、插座安装完毕后，各回路绝缘电阻摇测合格后，才能通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，吊扇的转向、运行声音及调速开关是否正常，如发现问题必须先断电，然后查找原因进行修复。
3、质量标准
（1）同一建筑物内的开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠。
（2）开关安装位置便于操作，开关边缘距门框边缘的距离为0.15~0.2m，开关距地面高度为1.3m，同一场所安装高差不大于5mm。
（3）暗装的开关插座面板，应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤、装饰齐全。
（4）插座接线应正确，教室、实验室及办公室的插座安装高度距地面为0.3m，同一场所插座安装高差不大于5mm。

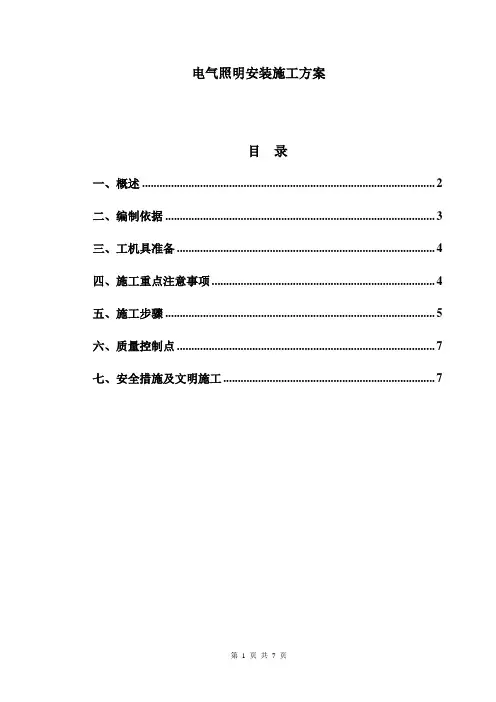

目录 一、概述 (2) 二、编制依据 (3) 三、工机具准备 (4) 四、施工重点注意事项 (4) 五、施工步骤 (5) 六、质量控制点 (7) 七、安全措施及文明施工 (7) 八、250及260区电气照明特点 (7)
电气照明安装施工方案 一、概述 本方案为江西气相二氧化硅项目的电气照明设备安装施工方案。我公司的电气照明安装工作主要集中在250区（包装、成品仓库）、260区（包装材料库）、300区（丙烷罐区）、350区（酸碱罐区）、400区（酸碱处理区）、430区（化学品库）、500区（空压制氮）、550区（脱离子水和加药间）、570区（树脂库）、600a(循环冷却水)、600b(冷冻站)、750区（生产区）等几个区域。其中300区为Ⅱ级防爆区，350区及400区为酸碱环境区。
28550照明配电箱台1 二、编制依据 1、天辰化学工业工程公司提供的电气施工图纸7-JI-0000-0001.1-0 2、电气装置安装工程电气照明施工及验收规范GB50259-96 3、建筑电气安装工程质量检验评定标准GBJ303-88 4、工业安装工程质量检验评定统一标准GB 50252 —94 5、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB 50257 －96
三、工机具准备 四、施工重点注意事项 1.在本项目中，施工区域较多，各个施工区域要求各不相同，其中300 区为Ⅱ级防爆区，其安装要求须符合电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范（GB 50257 －96）要求；350区及400区为酸碱 腐蚀区，其中的电缆保护管须采用PVC管，PVC管之间及PVC管与穿线盒间 采用专用胶进行粘接。 2.由于各个区域均有几种的不同型号的灯具，各类灯具的安装型式各不 相同，因而在各区域照明工作施工前，要求现场施工人员必须对业主所提供 的灯具进行检查，确认灯具的规格型号是否与设计相符合，其配件是否齐全, 有无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。 3.电气照明工作中，首先应考虑的是电缆保护管及灯具支架的安装。在 本项目中，250区及260区厂房内照明安装工作量大，灯具安装高度高，是 本项目中的重点及难点。250区及260区厂房内灯具的安装高度为6米，出 于安全起见，准备使用两台液压升降车并搭设活动脚手架以便于现场施工。 最初计划将支架角钢焊接于厂房内型钢结构上，但土建施工单位反映250区 及260区厂房钢结构负荷已接近100%，不能在结构上进行支架焊接工作， 因而准备将支架采用螺栓固定于厂房的轻型钢结构上。支架型式如下：
1.1电气照明施工方案 1.1.1编制说明 根据工程招标文件所提供的工程情况, 以及其它工程经验而编制的。电气照明施工是电气施工中重要施工程序之一。为保证施工安装质量，确保施工控制点按期到达，特编制此方案。 1.1.2编制依据 工程招标文件； 《建筑电气工程施工及验收规范》（GB50303-2002）； 《建筑电气工程施工质量验收统一标准》（GB50300-2001）； 国家现行《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）。 1.1.3施工程序 1.1.4施工方法与技术要求 1.1.4.1设备材料出库 1) 施工前应根据施工图设备材料表认真核对设备、材料的规格、型号、材质、数量、附件应符合设计要求，外进无缺、材质证、合格证等产品文件应齐全。合格产品做好记录并妥善保管，不合格产品应做标识，隔离存放，统一退库。 2) 电缆（线）应做好外观及导通检查，并用相应电压等级的兆欧表，测量绝缘电阻，其电阻值不应小于规范规定值，当有特殊要求时，应符合其规定。
1.1.4.2支架制作安装 1) 制作支架时应先将材料矫正、平直切口处不应有卷边和毛刺，制作好的支架应牢固、平正、尺寸准确。 2) 制作好的支架应把焊渣除净，并做除锈、防腐处理，支架刷漆应均匀完整。 3) 支架应用机械钻孔，严禁用电、气焊开孔。 4) 照明电缆（线）保护管支架尺寸规格应根据保护管直径、排列根数，合理选择角钢规格。 5) 支架钻孔间距均匀，支架长度应考虑建筑物、管道、设备以及保温层、防水层等因素影响，适当增减支架长度。 6) 安装支架时，应符合下列规定： a、在金属构件上和混凝土构筑物的预埋件上，应采用焊接固定。 b、混凝土上，应采用膨胀螺栓固定。 c、在不允许焊接支架的管道上，宜采用“U”型螺栓或卡子固定，也可以加抱箍固定。 d、在允许焊接支架的金属设备、管道上可采用焊接固定，当设备、管道与支架不是同一种材质或需要增加强度时，应预先焊接一块与设备、管道材质相同的加强板后，再在其上面焊接支架。 e、支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀。 f、支架安装在有坡度的电缆沟内或建筑物构架上时，其安装坡度应与电缆沟或建筑构架的坡度相同；安装在有弧度的设备或构架上时，其安装弧度应与设备或构架的弧度相同。 g、支架不应安装在具有较大震动、热源、腐蚀性液滴及排污沟道的位置，也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的设备、管道以及可移动的构筑物上。 1.1.4.3爆炸危险场所中的照明线路 A、一般规定 1) 照明线路的敷设方式、路径，应符合设计规定。当设计无明确规定时，应符合下列要求：
第一章施工方案 一、概况： 本合同段起始桩号为K0+000，终点桩号为K1+558.95，全长1558.95m。 二、施工方案: 2.1测量放线定点方法 测量定点是整个工程的关键一步，测量放线定点工作必须以施工图为依据；放线定点工作关系到该工程的整体效果，所以首先以施工图现场初步确定，然后再反复调整，直至最后确定无误后，方可进行下一道工序施工。 2.2独立灯杆基础工程 1）开挖基坑时应作好排水措施，基坑不得让水浸泡，挖到持力层后，应及时验槽封闭基底。 2）灯杆独立基础设计持力层为老土下300mm，持力层超深时，当垫层厚度小于300mm 时，用C10素砼回填至基础底，当大于300mm时，用C15毛石砼回填至基底。 3）在混凝土浇灌前应先进行验槽，基坑尺寸和土质应符合设计规定。坑内浮土、集水、淤泥、杂物应清除干净。对溶蚀裂隙须作揭顶或作素混凝土回填处理。 4）在基坑验槽后应在立即浇灌垫层混凝土，以保护地基，混凝土宜用表面振动器进行振捣，要求表面平整。当垫层达到一定强度后，在其上弹线、支模、铺放基础钢筋网，底部用于混凝土保护层同厚度的水泥砂浆块垫塞，以保证钢筋网位置正确。 5）在基础混凝土浇灌前，应将模板及钢筋上的垃圾、泥土和油污等杂物清除干净；对模板的缝隙和孔洞应予堵严；木模板表面要浇水润湿，但不得积水。 6）基础混凝土应分层连续浇灌完成。对于阶梯形基础，每一个台阶高度内应整分浇捣层，每浇完一台阶应停0.5～1h，以便使混凝土获得初步沉实，然后再浇灌上层，每一台阶浇完，表面应基本抹平。 7）基础混凝土浇灌完，应用草帘等覆盖并浇水加以养护。 2.3钢筋工程 1）一般要求 a.钢筋加工、绑扎必须严格按图纸的规范施工，不得擅自更改。 b.灯杆基础受力钢筋尽量用整长整根钢筋，若需接长时，一根钢筋上只能有一个焊接接头，钢筋接头位置应错开35d并不小时500mm，对于弯起钢筋接头应离开弯起点10d，对焊钢筋轴线偏差要小于2mm。
附件2、照明灯具安装实施方案 1. 工程概况 市本级LED灯采购改造项目。根据不同区域的场所，选择不同类型不同规格的照明灯具，为办公场所提供光线明亮、舒适的环境，美化建筑空间。为了达到节能减排和最佳的照明和装饰效果，该工程采用了LED灯实施改造。 2 编制依据 2.2 电气装置安装施工及验收规范。 2.3 《建筑电气通用图籍》（92DQ6）。 2.4 《建筑电气安装分项工程施工工艺标准》。 2.5 D702-1～3：常用低压配电设备及灯具安装（2004年合订本）。 3施工准备和部署 3.1施工准备 3.1.1技术准备 （1）施工单位电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求，结合施工规范予以施工。 （2）电气专业技术人员密切与监理单位人员配合，由监理单位人员联系各单位相关负责人具体进场施工事宜，解决施工的交叉影响或相互矛盾的问题，及时发现，避免引起影响其工作及不必要的返工。 （3）灯具进场的技术要求，到货必须与供货商确认，灯具的规格型号和技术要求，数量须同监理人员、相关负责人一起确定，认真审核。 3.1.2 材料要求
3.1.2.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标 准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。 3.1.2.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流750V，其最小线芯截面应符合规范的要求。 3.1.2.3 塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。油漆完好无脱落。 3.1.2.4 吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm。 3.1.2.5 吊钩：灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。 3.1.2.6 瓷接头：应完好无损，所有配件齐全。 3.1.2.7 支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。 3.1.2.8 灯卡具（爪子）：灯卡具（爪子）不得有裂纹和缺损现象。 3.1.2.9 其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。 3.1.4 作业条件： 3.1. 4.1 检查原灯具预埋件的牢固情况。 3.1. 4.2 拆除原有灯具，安装固定LED灯具。 3.1. 4.3 对灯具安装有影响的、已拆除。 3.1. 4.4 屋面、地面清理工作均已结束。
亮化照明工程施工方案 （1）灯具型号。规格必须符合设计要求和国家标准、按照《电气装置安装工程施工及验收规范》（GBJ232-82）的规定施工，灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、电罩破裂、灯箱歪翘现象，埋地灯和水下灯具要检查灯具的密封性能是否良好，做好接地线的连接，以防止漏电或者进水现象. （2）电缆预埋应符合设计和规范要求,埋置后电缆的耐压试验结果、漏泄电流和绝缘电阻必须符合要求，做好检测记录。电缆敷设严禁有绞拧、保护层断裂和表面严重划伤等缺陷，芯线连接紧密，绝缘带要包扎严密，防潮涂料刷均匀。 （3）配电箱内接线前应对每个回路绝缘进行测试，并记录数据。进线电源线在开关上端缠绕2-3圈相色粘接带，出线回路应按图纸的标准套上相应的异型三角塑料套管，标明回路编号及所控制的具体负载名称位置，以便用户使用检修方便。 （4）配电箱本体要安装好保护接地线，要有专用接地端子排头榫头。配电柜固定基础要牢固，其基础型钢应做良好接地，配电柜接地应可靠，安装完毕后要进行柜内设备的总体调试，整个安装调试工作必须符合国家规范和设计要求。电缆头安装、固定牢靠，相序正确；直埋电缆接头保护措施要完整，固定牢靠，油漆完整，在转弯处能托住电
缆平滑均匀的过度，托架加盖部分盖板齐全。并且间距均匀，排列整齐，横平竖直。 （5）电缆保护管安装要保证管口光滑，无毛刺，固定可靠，防腐良好，弯曲处无弯扁现象，其弯曲半径不小于电缆的最小允许弯曲半径。出入地沟的保护管口也要封闭严密。（6）电缆敷设时要保证坐标和标高位置正确，排列整齐，标志桩、标志牌设置正确，有防燃、隔热和防腐蚀措施，并且保证隐蔽工程记录齐全正确。 （7）保证灯具、开关、电闸、保险、电器等器具位置正确，固定牢靠，箱内用电器具的引线拉紧，外漏器具如：广场标志灯、庭园路灯等保证灯柱稳固垂直，根部接线箱盖板齐全、防水防潮措施良好。并且保证灯具清洁，排列整齐，定位与图纸相符。 （8）电缆终端头和电缆接头的制作安装要封闭严密、无气泡、无渗透现象，芯线连接紧密，绝缘带包扎严密。电缆头安装固定牢靠，相序正确。套管预埋电缆接头保护措施完整，标志清晰正确。 (9) 保证电气设备、器具和非带电金属部件的接地（接零）支线敷设应连接紧密、连接正确，电缆的耐压结果、漏电保护、绝缘电阻测试符合规范要求，需防腐的部分涂漆均匀无遗漏。各种线路清晰，容易辨认。 （10）水泵安装前要进行仔细的检查，并且测量各绕组和机壳的绝缘电阻。电动机的基础要建造牢固，地脚螺栓埋
电气照明安装施工方案 工程简介：电气部分分为：照明、电视、电话、网络等。 （1）照明配电系统分为一般照明和事故应急照明。每层设普通照明配电箱，各种照明灯具采用集中控制和分散控制相结合的方式，导线采用铜芯塑料线穿钢管或阻燃管保护暗敷。各户内照明配电箱安装高度为底距地1.5m暗装，开关安装高度为距地1.3m，普通插座安装高度为距地0.3m。 （2）电视系统的前端箱设置于一层楼梯间内，竖向干线采用SYWV-75-9电缆穿阻燃管敷设，户内电视线采用SYWV-75-5穿阻燃管暗敷，电视插座安装高度为距地0.3m暗装。 （3）电话系统的电话分线箱设置于一层楼梯间内，户内电话线为HJYV —2×2×0.5穿阻燃管暗敷，电话插座安装高度为距地0.3m暗装。 （4）电脑网络系统仅预埋管线至各户房间网络接线盒处，并穿网络线到位。` 一、PVC阻燃管暗敷安装 1、材料质量要求。 （1）所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，并应有检定检验报告单和产品出厂合格证。 （2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑，内外径的尺寸应符合国家统一标准。管壁厚度应均匀一致。 （3）所用接线盒和管接头，必须使用配套的阻燃塑料制品，其外观应整齐，预留孔齐全，无开裂等损坏现象。 （4）专用胶粘剂必须有合格证明。 2、施工方法 （1）PVC阻燃管暗敷的施工工艺：弹线定位→加工弯管→箱、盒埋设→扫管穿带线。 （2）根据设计图的要求，在墙板、楼板安装的模板上弹出管路走向和灯位盒的位置。 （3）管路连接应使用专用接头连接，将专用胶粘剂均匀涂抹在管的外壁上，管子插入接头内要到位。 （4）管路垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300mm~500mm处加一固定点。 （5）管进箱、盒应顺直，一管穿一孔，先接端接头，然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒口。 （6）现浇楼板内管路较集中部位，要注意管路间有100mm以上间距，
工程名称：国网辽宁检修公司穆家换流站综合楼及生 产附属设施大修 施工安全组织技术措施
目录 1 工程概况 2 2 编制依据 2 3 施工准备和部署 3 4 操作工艺 5 5 质量标准 11 6 成品保护 12 7 质量记录 12 8 安全消防措施 12 9 环保与文明施工 13
照明灯具安装施工方案 1. 工程概况 根据不同区域的场所，选择不同类型不同规格的照明灯具，为工作人员提供光线明亮、舒适的环境，美化建筑空间。为了达到最佳的照明和装饰效果，该工程采用了荧光灯、金属卤化物灯、白炽灯等多种类型光源，采用了普照、深照和漫光三种投光方式. 工程内容如下表。 2 编制依据 2.1 电气装置安装施工及验收规范。 2.2 《建筑电气通用图籍》（92DQ6）。 2.3 《建筑电气安装分项工程施工工艺标准》。 2.4 《常用灯具安装》（96SD469）。 3施工准备和部署 3.1施工准备 3.1.1技术准备 （1）电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求，结合施工规范做
好预埋预留。 （2）电气专业技术人员密切与土建专业人员和水暖通风技术人员配合，解决施工的交叉影响或相互矛盾的问题，及时发现，避免过后返工。 （3）设备进场的技术要求，定货前必须通知供货商灯具的规格型号和技术要求，数量须同物资部一起确定，认真审核。 3.1.2 材料要求 3.1.2.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。 3.1.2.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流750V，其最小线芯截面应符合规范的要求。 3.1.2.3 塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。油漆完好无脱落。 3.1.2.4 吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm。 3.1.2.5 吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。 3.1.2.6 瓷接头：应完好无损，所有配件齐全。 3.1.2.7 支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。 3.1.2.8 灯卡具（爪子）：灯卡具（爪子）不得有裂纹和缺损现象。
十三、电气节能施工方案 1、照明配电工程概况 （1）．本工程使用高效节能灯（灯具功效大于75%）。 （2）．配电房、机房照度：100~150LX ，电梯厅等公共部位照度：75LX。 （3）.本工程地下车库按10%设置应急灯，配电间及设备用房按100%设置应急灯。 （4）．住户配电采用树干放射式相结合，由电表箱分层计量后提供电源。 2、电气节能材料管理及质量控制 （1）.电气节能材料的选购必须符合建筑照明设计标准及节能要求。 （2）.电线电缆按照图纸设计要求计划采购，进场后提供出厂检测报告、合格证、质保书进行报验，现场进行实物规格及型号检查，同时请监理见证取样送检测单位委托复检，待复检额后在使用。（3）.灯具按照图纸设计要求的高效节能照明光源和灯具及附属装置进行采购，进场后提供出厂检测报告、合格证、质保书进行报验，现场进行外观及功能检查，并就其光参数进行见证取样检测，每种光源不小于3套，灯具不小于1套。 （4）. 照明光源和灯具及其附属装置的选择必须符合设计要求，若设计无要求时，应符合《建筑照明设计标准》。满足上述规定外，安装前还应符合下列要求： ①．镇流器自身功率不大于光源标称功率的15%，谐波含量不大于20% ②．气体放电的整体功率因数不得低于0.9 以上检测方法：现场使用数字功率计检测，其检测数量要求同次规格数量超过100套时抽查1%，不足100套时检测数量不少于1套。 （5）为避免不必要的线路损耗，工程中使用的电线电缆符合《电缆的导体》GB/T3956中规定的电线电阻值，同时低压配电系统选择的电缆、电线截面不得低于设计值，其电线电阻符合国家相关规定，当用电计算负荷≥5KW的配电线路，现场实物抽查20%，其余按5%抽测。 3、照明配电节能施工质量控制 （1）.照明方式 A、地下汽车库自行车库及一层商铺采用高效双管荧光灯和双管应急灯 B、走廊、电梯前、楼梯间采用节能灯
施工方案 照明灯具安装2012年08 月10 日
捷太格特（中国）技术中心建设工程 照明灯具安装方案 一、编制依据： 1、捷太格特（中国）技术中心建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。 2、信息产业电子第十一设计研究院设计的捷太格特（中国）技术中心建设工程施工图纸。 3、国家现行规范、行业及地方强制性标准、规程、验收标准。 4、国家《建筑法》、《质量管理条例》、《环境保护法》等法规。 5、宜兴市工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。 6、建筑电气工程施工质量验收规范GB50303-2002
7、《电力建设安全工作规程》 8、产品出厂安装说明书 二、工程概况： 工程名称：捷太格特（中国）技术中心建设工程 工程地点：无锡市胡埭工业园区钱胡路与联合西路交叉口 建设规模：本工程建筑面积33465平方米 建设单位：捷太格特科技研发中心（无锡）有限公司 设计单位：信息产业电子第十一设计研究院 建筑用途:本建筑是工业生产为主，主要有实验栋、研究开发栋、设备栋及门卫室等。生产物火灾危险类别为：实验栋为丁类工厂；研究开发栋为民用二级建筑；设备栋为丙类二级仓库, 设备栋油罐室火灾危险区域为21区；门卫室为民用建筑。 三、施工准备 1、技术准备 1.1 认真熟悉图纸，了解工程中电气照明的安装及设计要求。 1.2 配合土建，做好各项预埋及预留孔洞工作，保证其位置及尺寸正确无误。 1.3 电气照明装置的安装应按已批准的设计进行施工。当修改设计时，应经总包单位同意，方可进行。 1.4设备及器材到达施工现场后，应按下列要求进行检查： 1）技术文件应齐全。 2）型号、规格及外观质量应符合设计要求和规范的规定。 3）施工中的安全技术措施，应符合规范要求和国家现行的标准及产品技术文件规定。 1.5 电气照明装置施工前，建筑工程应符合下列要求： 1）对灯具安装有妨碍的模板、脚手架应拆除; 2）顶棚、墙面等装修工作应结束，地面清理工作应结束。 1.6 备齐施工用料及施工机具。 1.7进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数
XXXXX B3 明口呈施工方案 编制单位： 编制人: 日期:
3.4施工流水段的划分及施工工艺流程 1施工流水段的划分 本工程为路灯安装工程，宜采用平行流水立体交叉作业，分专业、分系统、分路段进行安装。上道工序完成的同时要为下道工序创造施工条件，下道工序的施工时要保证上道工序的成品完整，以减少返工浪费确保工程质量。路灯安装工程按系统进行施工。2施工工艺流程 根据本工程的具体情况，确定施工工艺流程如下： A、先地下，后地上；先干线，后支线； B、先急，后缓；先重要，后普通； C、先基础、再下管、后穿线，最后接线调试； D、先与外专业、各工种配合，后单独作业； E、预制基础笼，使用商混，不现场拌和混凝土，减少零散安装。 安装工艺流程按照安全、技术交底一进场准备一灯杆定位-挖灯杆基坑-浇筑灯基础- 电缆井砌筑-挖电缆沟-敷设电缆保护管--敷设电缆-电缆沟回填土-灯杆灯具组装-吸顶灯布管、布线-吸顶灯安装-灯具调试…控制系统安装调试--试运行的流水方案执行。 关键工序的的施工做法 1、沟槽开挖 (1)采用人工开挖。挖至所需深度，不少挖、超挖。 (2)开挖前应与监理工程师联系，基本弄清地下障碍物(如地下电缆、管道等)情况，以确保供水、供电、通讯设施等的安全。 (3)电线保护管的沟槽和路灯基础，开挖完工后向监理工程师申报进行隐蔽工程质量验收。 (4)施工时用围扌当围住施工现场，开挖前用水喷洒现场进行粉尘控制，避免施工时粉尘飞扬，影响环境。 2、路灯基础 (1)本灯杆基础须坐落在未经扰动的土层上，该层土的地基承载力特征值须满足fa ＞90KpOoo若坐落在杂填土、耕土、浜土或淤泥上，则必须将杂填土、耕土、浜土或淤泥挖
电气工程施工方案和技术措施 一、系统概况 （一）供配电系统 1、隧道供电按一级负荷考虑，设双路10kv电源供电。平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，另外一路电源可以带全部一级、二级负荷。电源供电采用双回路放射式供电方式。 2、用电负荷划分 一级负荷中特别重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。 一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。 二级负荷：通风机、加强照明。 三级负荷：其余隧道电力负荷。 3、电缆及电缆敷设： 隧道内特别重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。 隧道内强电、弱电电缆分开敷设。中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。 4、防雷接地系统 隧道低压系统接地形式采用TN-S系统，系统接地电阻不大于0.5欧姆。 隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。 为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用TN-S系统，系统接地电阻≤0.5Ω。除此之外，沿照明全线敷设一条直径为10毫米的镀锌钢筋作为接地网线，在每根灯杆基础处PE线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。每根灯杆做一次重复接地，重复接地电阻≤10Ω。 （二）隧道照明系统 1、隧道正常照明： A、隧道敞开段照明： U型槽上采用12米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯（主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内LED灯具色温过滤比较均匀），照明灯具容量为主路250W（入口处400W）+辅路250W，灯杆对称布置，灯杆安装在U槽侧墙上，灯杆间距约为35米。 B、隧道封闭段照明： 照明光源与灯具的选择：隧道照明光源选择LED灯具，发光效率大于100lm/W，色温3000~5000K，灯具效率大于80%，功率因数大于0.95，灯具寿命大于50000h。照明灯具为横
电气照明插座安装施工方案 一、电气照明插座安装工程 １、配管 1）、选用具有阻燃、耐冲击并有产品生产厂家、产品规格、型号的PＶC 阻燃管及其配套管件。 2)、天花板上弹线做到横平竖直,间隔间距不超过1m，用膨胀螺栓固定在天花板上。 3)、按照施工图敷好管，室内沿顶横平竖直卡牢，沿墙暗装。垂直安装在轻钢龙骨墙内的线管、盒、箱采用直径4螺钉或抽芯铆钉固定在龙骨上,折弯线管时,最小弯曲半径必须大于或等于所弯管子外径的６倍。 2、导线敷设 材质要求：导线的规格、型号、绝缘等级必须符合设计要求，并有合格证。 3、施工工艺流程: 选择导线—→扫管、扫盒—→穿带线—→放线、断线—→导线与带线绑扎—→穿线—→接头包扎—→线路检查、绝缘摇测 １）、在穿线前对所有管路、接线盒必须进行清扫,护口齐全,穿好带线，穿线时每不少于三人，并一送一拉,导线不得有背扣，损伤。导线颜色相线分别为黄、红、绿。PＥ线即接地保护线为绿黄双色线，N线即中性线为淡兰色，照明开关控制线为红色。 2）、采用16号钢丝作带线,将钢丝一头弯成钩穿入中,管弯多时，可以由管路两端穿入钢丝,两入口同时搅动，使两根钢丝的端头相互钩铰在一起，然后将带丝拉出。 3）、穿导线必须在线管接地完成验收合格后才能进行，穿导线时将导线前端的绝缘层削去,然后将芯线插入带线的盘园内并压实，绑扎牢固。 ４)、导线在接线盒内应选用相应的压线帽，用压线钳压紧，无松动。 5)、穿线完毕，接头处理好后即进行绝缘摇测，摇测时选用５0V,0～500Ω兆欧表,将干线和支线分开,一人摇测,一人及时读数并记录,测量各回路导线间,导线对地间的绝缘电阻,电阻值不能低于0．5ＭΩ。
1、目的 山于电气工程直接影响到整个工程的观感质量和用户的使用，为保证本工程电气质量能达到设计、规范要求，特编制电气工程施工作业指导书，在技术上为其提供可靠的保障,使该工程能严格按计?划、程序顺利进行，符合设汁要求，克服质量通病，搞好安全文明生产工作，提高施工质量及后期工序开展需要。 2、适用范围 2.1适用于本工程电气工程的施工作业； 2.2适用于类似电气工程的施工作业。 3、依据文件资料 3.1《主厂房建筑总图》F0771S-T0201； 3.2《主厂房建筑详图》F0771S-T0202； 3.3《机炉电集中控制室建筑图》F0771S-T0204； 3.4《主厂房照明施工图》F0771S-D1403 (1)； 3.5华能瑞金电厂(2X350MW超临界燃煤机组)新建工程施工组织设讣； 3.6《建筑施工手册》第四版； 3.7《电力建设施工质量验收及评定规程》笫一部份：土建工程； 3.8《建筑装饰装修工程质量验收规范(GB50210-2001): 3.9《建筑电气工程施工质量验收规范》(GB50303-2002)。 4、工程概况 本工程针对炉前平台及除氧平台、集中控制楼、汽机房、煤仓间、锅炉电子设备间等进行电气照明的镀锌钢管敷设、管内穿线、插座安装、开关安装、照明配电箱安装、灯具安装等。具体工程量见图中材料表。 5、职责 5.1作业负责人职责：熟悉并领会理解作业指导书的内容，合理控制施工进度，并根据现场实际惜况，及时提出合理化建议，保证施工严格按程序有序进行。 5.2操作人员职责：在作业负责人的指挥下，严格按作业指导书上的操作程序进行施工。 5.3验证人员职责：验证人员按照设计图纸、施工规范和质量验评标准进 行各道工序的检验，并做好记录工作，对不符合规范或设计要求的检查项U及时
一、工程概况 郑州东500kV变电站站区电气照明包括以下几个分项：照明配电箱安装、电气配管、电缆穿管敷设、接线及绝缘电阻测试、照明灯具安装、全负荷照明通电试运行。电缆配管全部采用DN40热镀锌钢管埋地暗敷。导线采用铜芯绝缘导线及铜芯电缆，部分穿管暗敷，尽可能沿电缆沟敷设，导线的连接、分支均设接线盒，整个线路不可有外露导线。照明箱放置在主控楼二楼控制室内，箱内的电器选择参见（站区及屋外配电装置照明布置图< B3211S-D0125-02>）,中性线必须与接地装置相连接。 二、编制依据 1、郑州东500kV变电站站区（站区及屋外配电装置照明布置图< B3211S-D0125-02>）及图纸会审纪要。 2、《电气装置安装工程质量检验及评定规程》（DL/T 5161.1—5161.17-2002） 3、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006) 4、《建筑电气工程施工质量验收规范》（GB50303-2002） 三、施工组织机构
四、工程质量、进度及安全文明施工目标 1、工程质量目标 1.1工程质量优良，实现工程“零缺陷”移交，达标投产，确保国网优质工程，创鲁班奖。 1.2建筑工程：分项及分部工程合格率为 100%，单位工程优良率100%，观感得分率≥95%（国标：90%）；安装工程：分项及分部工程合格率为 100%，单位工程优良率为 100%。示范工艺推广应用率90%以上。建筑工程外观及电气安装工艺优良，工程一次启动成功。 2、工程进度目标：根据厂区道路施工进度而定，保证不影响整体施工进度计划，在工程指定时间完成目标。 3、安全文明施工目标 3.1消灭轻伤，杜绝人身伤、亡事故，事故频率零目标.。 3.2杜绝重大生产性交通事故。 3.3杜绝重大火灾事故，杜绝各种习惯性违章。 五、施工部署 1、技术准备 1.1认真学习施工图纸、《图纸会审纪要》和施工方案，领会设计意图，明确施工工艺和技术质量要求，并做好技术交底和安全交底工作。 1.2根据施工图纸施工工艺和施工图预算，做好备料工作，制定材料进场计划，做到早用的先进场，晚用的后进场，尽量少占用施工场地，并对进场材料合理堆放和贮存。 1.3为便于施工人员熟悉工程，了解设计意图，掌握施工方案和技术要求，避免在施工中发生差错。在项目工程施工前，各级技术负责人应在熟悉图纸，掌握设计意图的情况下，进行技术交底工作，保证工程施工的顺利进行。 1.4施工前做好施工器具的检查，重点电气工具，检查绝缘性能。 1.5室外照明灯具按照验收规范要求要做好可导电部分的绝缘电阻测试。测试结果必须达到验收规范要求。 2、物资准备
照明灯具安装施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
照明灯具安装施工方案 编制： 审核： 审批： 施工组织设计（施工方案）审批表 目录 1 工程概况 2 2 编制依据 2 3 施工准备和部署 2 4 操作工艺 5 5 质量标准 9 6 成品保护 10 7 质量记录 10 8 安全消防措施 10 9 环保与文明施工 11 照明灯具安装施工方案 1. 工程概况
威盛大厦为打造现代化写字楼。根据不同区域的场所，选择不同类型不同规格的照明灯具，为办公场所提供光线明亮、舒适的环境，美化建筑空间。为了达到节能减排和最佳的照明和装饰效果，该工程采用了LED 灯，把大厦整个区域环境装点得幽静、典雅，建筑物装点得富丽堂皇、流光异彩。工程内容如下表。 2 编制依据 电气装置安装施工及验收规范。 《建筑电气通用图籍》（92DQ6）。 《建筑电气安装分项工程施工工艺标准》。 《常用灯具安装》（96SD469）。 3施工准备和部署 施工准备
（1）电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求，结合施工规范做好预埋预留。 （2）电气专业技术人员密切与甲方人员配合，解决施工的交叉影响或相互矛盾的问题，及时发现，避免过后返工。 （3）灯具进场的技术要求，到货必须与供货商确认，灯具的规格型号和技术要求，数量须同物资部一起确定，认真审核。 材料要求 各型灯具：灯具的型号、规格必须符合设计要求和国家标 准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。 主要机具： 作业条件： （1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。 （2）现场加工须设置专用工作棚，作业时应配电气消防设备。 （3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。 （4）施工技术资料要和施工进度同步。 施工部署 大厦照明亮化灯具由北京长青伟业装饰有限公司工程部安装施工。 4 操作工艺
1、目的 由于电气工程直接影响到整个工程的观感质量和用户的使用,为保证本工程电气质量能达到设计、规范要求,特编制电气工程施工作业指导书,在技术上为其提供可靠的保障,使该工程能严格按计划、程序顺利进行,符合设计要求，克服质量通病，搞好安全文明生产工作，提高施工质量及后期工序开展需要。 2、适用范围 2.1 适用于本工程电气工程的施工作业； 2.2 适用于类似电气工程的施工作业。 3、依据文件资料 3.1《主厂房建筑总图》F0771S-T0201； 3.2《主厂房建筑详图》F0771S-T0202； 3.3《机炉电集中控制室建筑图》F0771S-T0204； 3.4《主厂房照明施工图》F0771S-D1403（1）； 3.5 华能瑞金电厂（2×350MW超临界燃煤机组）新建工程施工组织设计； 3.6《建筑施工手册》第四版； 3.7《电力建设施工质量验收及评定规程》第一部份：土建工程； 3.8《建筑装饰装修工程质量验收规范( GB50210-2001)； 3.9《建筑电气工程施工质量验收规范》（GB50303-2002）。 4、工程概况 本工程针对炉前平台及除氧平台、集中控制楼、汽机房、煤仓间、锅炉电子设备间等
进行电气照明的镀锌钢管敷设、管内穿线、插座安装、开关安装、照明配电箱安装、灯具安装等。具体工程量见图中材料表。 5、职责 5．1作业负责人职责：熟悉并领会理解作业指导书的内容，合理控制施工进度，并根据现场实际情况，及时提出合理化建议，保证施工严格按程序有序进行。 5．2 操作人员职责：在作业负责人的指挥下，严格按作业指导书上的操作程序进行施工。 5．3 验证人员职责：验证人员按照设计图纸、施工规范和质量验评标准进行各道工序的检验，并做好记录工作，对不符合规范或设计要求的检查项目及时提出并且督促改正。 6、作业条件 6．1施工员以及有关人员应经过技术，质量，安全要求培训，熟悉施工图样，明确操作程序和方法。 作业人员表：

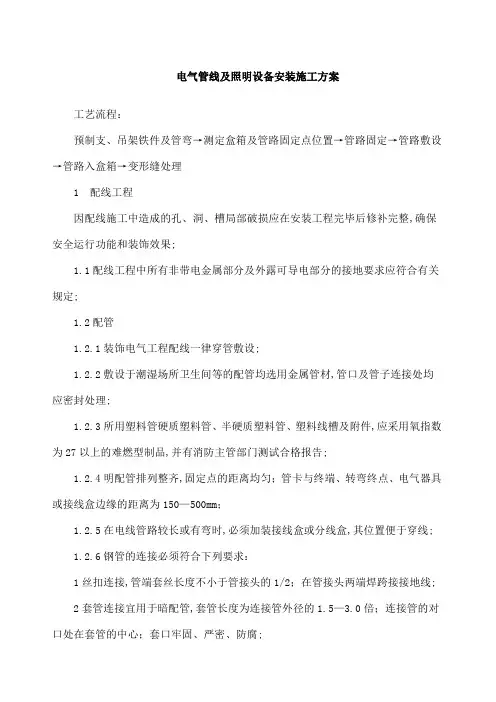

电气管线及照明设备安装施工方案 工艺流程： 预制支、吊架铁件及管弯→测定盒箱及管路固定点位置→管路固定→管路敷设→管路入盒箱→变形缝处理 1 配线工程 因配线施工中造成的孔、洞、槽局部破损应在安装工程完毕后修补完整，确保安全运行功能和装饰效果。 1.1配线工程中所有非带电金属部分及外露可导电部分的接地要求应符合有关规定。 1.2配管 1.2.1装饰电气工程配线一律穿管敷设。 1.2.2敷设于潮湿场所（卫生间等）的配管均选用金属管材，管口及管子连接处均应密封处理。 1.2.3所用塑料管（硬质塑料管、半硬质塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃型制品，并有消防主管部门测试合格报告。 1.2.4明配管排列整齐，固定点的距离均匀；管卡与终端、转弯终点、电气器具或接线盒边缘的距离为150—500mm； 1.2.5在电线管路较长或有弯时，必须加装接线盒或分线盒，其位置便于穿线。 1.2.6钢管的连接必须符合下列要求： （1）丝扣连接，管端套丝长度不小于管接头的1/2；在管接头两端焊跨接接地线。 （2）套管连接宜用于暗配管，套管长度为连接管外径的1.5—3.0倍；连接管的对口处在套管的中心；套口牢固、严密、防腐。 （3）薄壁钢管的连接必须用丝扣连接。 1.2.7管子敷设应符合以下规定： （1）连接紧密，管口光滑，护口齐全；配管及其支架平直牢固，明配管横平竖直，排列整齐、美观；管子弯曲处无明显皱褶；金属管子及其金属附件的油漆防腐完整；管内无毛刺、铁屑等杂物；暗配管保护层大于15mm。 （2）盒(箱)设置正确，牢固可靠，管子进入盒(箱)处顺直，在盒(箱)内露出的长度应<5 mm；用锁紧螺母固定的管口，管子露出锁紧螺母的螺纹为2—4扣。 （3）配管与设备连接处由相应软管引入，用软管接头或套管粘接法连接，管卡固定，连接牢固，出线口光滑无毛刺；因连接设备而在中间断开的金属管路应设跨接接地线。 （4）暗配管路的敷设路线合理、畅通、弯曲少。
