国际商贸城建设项目一期工程施工组织设计(DOC 199页)

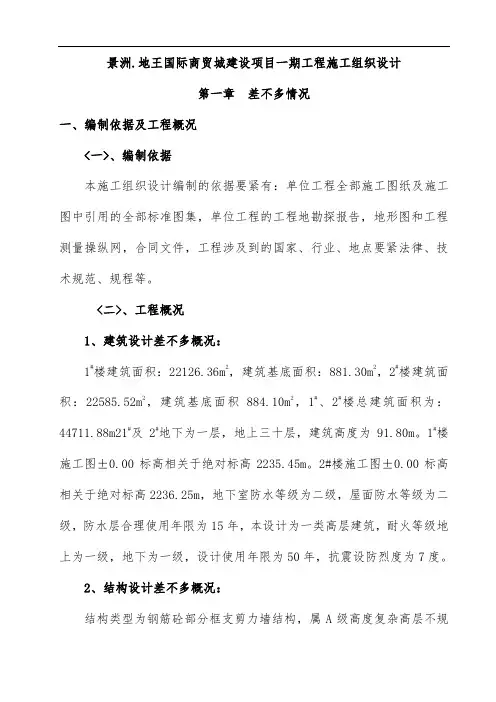

景洲.地王国际商贸城建设项目一期工程施工组
织设计
第一章基本情况
一、编制依据及工程概况
<一>、编制依据
本施工组织设计编制的依据主要有：单位工程全部施工图纸及施工图中引用的全部标准图集，单位工程的工程地勘探报告，地形图和工程测量控制网，合同文件，工程涉及到的国家、行业、地方主要法律、技术规范、规程等。
<二>、工程概况
1、建筑设计基本概况：
1#楼建筑面积：22126.36m2，建筑基底面积：881.30m2，2#楼建筑面积：22585.52m2，建筑基底面积884.10m2，1#、2#楼总建筑面积为：44711.88m21#及2#地下为一层，地上三十层，建筑高度为91.80m。1#楼施工图±0.00标高相对于绝对标高2235.45m。2#楼施工图±0.00标高相对于绝对标高2236.25m，地下室防水等级为二级，屋面防水等级为二级，防水层合理使用年限为15年，本设计为一类高层建筑，耐火等级地上为一级，地下为一级，设计使用年限为50年，抗震设防烈度为7度。
2、结构设计基本概况：
结构类型为钢筋砼部分框支剪力墙结构，属A级高度复杂高层不规则建筑，结构安全等级为二级，结构设计使用年限为50年，地基基础设计等级为甲级，建筑物场地类别为Ⅱ类，抗震设防分类丙类，抗震设防裂度为7度，设计地震分组为第二组，地震加速度为0.10g。
砼强度等级为：基础垫层均用C15，筏板基础C40，七层顶以下即标高24.73m以下C40，八层地面至十二层顶即：标高24.73-39.23m为C35，十三层地面以上即标高39.23m为C30。
钢筋采用HPB235（φ）级，HRB335（Φ）级，局部楼板用冷轧扭钢筋，焊接要求：HPB235钢与HPB钢焊接用E43XX型焊条，HRB335级钢与HRB335级钢焊接用E50XX型焊条，钢筋保护层厚度为：筏板及基础梁50mm，标高-2.10m以下地下室外墙为50mm，其余墙面为25mm，砼柱为30mm，梁为25mm，板为15mm。
3、工程地质及水文气象条件
本施工场地地层在勘察范围自上而下依次分为：
（1）、杂填土、本层主要由粉土，建筑垃圾类砖块，旧基础等组成，松散、结构不均匀、湿，厚度为0.80-3.80m。
（2）、黄土状土，褐黄色，以粉土为主，厚度0.40-3.60m，粉砂夹层厚度为：0.40-1.00m。
（3）、卵石层、杂色、稍湿一湿，松散一中密，成分以变质岩，层底标高为：2224.29-2230.19m，本层厚度1.50-5.40.
（4）、第三纪泥岩强风化，棕红色—青灰色、稍湿一湿、以可塑为主、部分坚硬、结构构造大部分被破坏，散体状结构和土状结构，浸水后极易变软，手可捏成团，工程性类似于一般粘性土，此层冲水钻探，可钻性容易，岩芯采取率为80%以上，分布有少量石膏夹层，与砂岩强风化层呈韵律沉积，石膏呈颗粒状，岩体基本质量等级为极软岩，该层层底标高为2220.86-2226.02m，单层厚度及累计厚度为0.60-6.70m。
（5）、第三纪砂岩中风化：灰白色-棕褐色、干、质地坚硬，组织结
构破坏，裂隙中充填有碳酸盐脉，乳白色石膏夹层、岩体呈块状、柱状结构、较完整、较硬岩、岩体基本质量等级为Ⅲ级、岩面新鲜、岩芯钻进困难、该层在泥岩层间呈不规则零星分布，厚薄不一、揭露厚度为1.10-15.20m。
施工作业现场地下水较为丰富，地下水埋深约为1.60-5.70m，水位变化0.20-1.10m，渗透系数K=200-400m/d，地下水流向总趋势由此向南补给湟水河。
（6）、气象条件，根据1980年以前30年资料，年平均温度5.70C，最冷月份为1月份，平均温度为一6.90C，最热为7月份，平均温度为17.20C，历年极端最低气温-26.60C，极端最高气温（2000年7月份）38.70C，年平均降水量为371.9mm，蒸发量为1800mm，历年最大积雪厚度18cm，全年主导风向为东南风，全年平均风速为2.0m/秒，最大风速15.7m/秒，年平均气压为775.2毫巴。
第二章施工准备工作计划
一、项目部管理人员组成及项目管理目标
1、项目部管理人员的组成
项目经理王海山全面负责项目部的工作
生产项目经理刘文山协助项目经理负责项目部工作
总工程师高文举全面负责项目部的安全、质量、技术
工作
技术负责人刘焱全面负责项目部的技术工作
专职质检员汪源全面负责各工种的质量监督、检查工作专职安全员韩寿祥全面负责项目部的安全工作
材料员常鹏全面负责工程所用材料的调配使用计划员滕春雷负责工程计划、统计、汇总工程签证
工作
资料员李成菊负责工程资料编制、汇总、材料的试验
等工作
2、项目部主要管理人员的职责
项目经理：
（1）、全面负责项目部的管理工作，执行国家建筑法规、法令，认
真履行施工合同。
（2）、负责单位工程质量、进度、安全及成本管理。
（3）、负责与分承包的协调配合，确保总工期计划的实现。
（4）、承担工程竣工后的回访保修服务及工程复验工作。
（5）、根据施工进度计划，制订详细的作业计划，确保工程质量、
安全、进度、文明施工，成本核算等计划的落实。
（6）、参与技术方案的编制，提出可行的合理化建议。
（7）、负责施工现场项目部管理人员及分部分项施工人员的生活、
生产、安全等管理工作。
总工程师：
（1）、主要负责工程的技术、质量安全工作，负责处理，解决工程
中出现的技术、质量安全问题。
（2）、负责各相关单位和各分项分部工程、技术、质量及有关工程
问题的协调处理工作。
（3）、负责组织图纸会审和设计变更的协调工作，参与施工组织设
计的编写和各分项分部工程的施工技术方案的审核工作。
（4）、负责各种工程技术资料的审核、签证工作。
（5）、协助项目经理做好工程的其他工作。
技术负责人：
（1）、依据国家、行业、本地的规范、规程和施工图纸，做好各分部分项工程的技术交底工作。
（2）、协助总工全面负责该工程的技术、质量管理工作，处理施工过程中出现的任何技术、质量问题。
（3）、协助总工负责施工单位，建设单位、设计单位、工程勘探单位、工程监理单位和各分部分项工程技术、质量问题的协调处理工作。
（4）、协助总工组织的图纸会审工作，参与施工组织设计的编制和各分部分项工程施工技术方案的编制和审核工作。
（5）、负责审核各种工程资料和审核各种工程资料的整理归档工作。
（6）、负责编制各专项工程施工方案，并且监督执行。
（7）、协助项目经理做好其他工作。
质检员：
（1）、协助项目经理和技术总负责抓好质量管理工作，以验收规范为依据，全过程检查工程质量，杜绝不合格品的出现，消除工程质量隐患。
（2）、负责分部分项工程的质量评定，核定质量等级。
（3）在施工过程中有权向施工班组发出停工或质量问题通知单，有权对当事班组或当队进行经济处罚。
（4）、坚持跟班检查，制定质量预防措施，并对特殊过程填写好详细施工记录。
安全员：
（1）、协助项目经理主抓安全管理工作，以安全管理标准严格执法。
（2）、负责对进场施工人员的安全教育工作，参与安全施工方案的编制工作，并根据施工进度，负责做好安全防护工作，并检查各施工人员执行的情况。
（3）、对施工现场任何违反安全生产和违反安全生产操作程序的行为进行管理，有权停工、罚款，实行安全一票否决制，发现安全隐患要及时进行排除。
（4）、做好安全值班日志，对工伤事故统计进行分析并做出报告，不断完善和加强项目部的安全管理工作。
计划员：
（1）、严格按规定，准确及时的计算工程量，负责办理有关签证。
（2）、根据形象进度做出月报，并进行工料分析，给施工过程提供准确的用料依据，给项目经理提供成本核算方面的信息。
（3）、做好年终结算和工程决算与业主核对整个施工过程中发生的一切相关费用。
（4）、准确实事求是地做好施工日志。
材料员：
（1）、严把各种材料进场关，特别对钢材、水泥等施工主要原材料的合格证和复试报告进行认真的查验，不合格乾拒绝收料。
（2）、负责选择合格、守信的材料供应方，并收集整理供方的有关
资质、技术能力、营业执照等材料。
（3）、负责对进场的材料验证、保管、发放、回收和清退工作。
（4）、按各种提供的供料计划，按时按量提供施工用料，确保工程的正常施工。
（5）、对施工中的材料浪费等现象，有权给予制止和经济处罚。
资料员：
（1）、负责项目部管理人员的各种证明文件的收集、整理、保管。
（2）、负责施工设计文件的变更、补充、修改等文件的整、归档。
（3）、对施工过程的各种试验、复验、报告单整理归档，并按要求进行统计，缺项的资料及时补齐。
（4）、准备分阶段施工验收的工程技术资料，和工程竣工验收工程技术资料。
（5）、工程竣工后，负责将各种工程技术资料整完备后，交公司资料室归档。
3、项目管理目标
（1）、项目管理目标
项目管理目标一览表
（2）、单项工程管理目标
单项工程管理目标的一览表
4、各种资源的供应方式：
（1）、劳动力资源的供应
主要劳动力资源供应一览表
（2）、施工队伍的选择
根据近几年实际施工能力的综合考查，选择管理能力强，施工技术强，肯吃苦勇于创新的分项工程施工队伍进入施工现场，其中：木工2个承包组，每组40人，钢筋2个承包组，每组40人，砼工1个承包组30人，抹灰工4个承包组，每组25人，抹灰工4个承包组，每组25人，普工1个承包组，每组40人，架子工2个承包组，每组20人，其他少数工种和特殊工种，选择有上岗证、年富力强、守纪律、听指挥、能吃耐劳的人员进场，具体人数视工程进展情况而定。
（3）、机械设备资源的供应
根据本工程的实际施工情况，所需实际机械设备如下表：
工程需用主要机械设备一览表
所需的机械设备，在施工前做好计划，根据施工进度计划的完成情况逐步进场，进场后要进行检查、检修、保养、确保运行安全，不符合安全生产运行标准的及时更换，确保工程进度的需要。
（4）、施工周转料具的供应和工程耗用材料的供应。
各承包组按施工进度的计划安排，提前提出用料计划，专业工长审核，项目经理批准后交材料员备料，数量、型号、规格等均做好用料记录，便于日后成本核算。
（5）、资金供应
由公司统筹考虑，项目部每月提出资金使用计划，以确保工程进度的需要和人员工资的发放。
二、施工水段的划分和施工工艺流程
1、流水段的划分
项目部施工的1#、2#楼为两个独立的施工单元，每个施工单元，各配备一套施工人员和机械设备，两个施工区域由两个施工队分别组织两条施工流水线施工。每个施工单元的施工流水线如下图：
Ⅰ段和Ⅱ段的划分以后浇带为界线。
2、各施工阶段的施工工艺流程：
基坑开挖不分流水段一次性完成，边坡支护工程不分流水段一次性完成。
基础工程：（筏板基础工程）
Ⅰ段钢筋绑扎Ⅰ段模板Ⅰ段砼浇筑Ⅱ段钢筋绑扎Ⅱ段模板Ⅱ段砼浇筑
流水节拍进度表
主体结构工程：
Ⅰ段剪力墙、楼面钢筋绑扎Ⅰ段剪力墙、楼面模板Ⅰ段砼浇筑Ⅱ段剪力墙、楼面钢筋绑扎Ⅱ段剪力墙、楼面模板Ⅱ段砼浇筑（以上过程循环）
主体结构工程流水节拍进度表
3、总施工工艺流程：
为确保工期按期完成，采用“流水施工、穿插作业、主体交叉”的施工原则，本工程施工程序简单流程如下：
定位放线降水工程土方开挖边坡支护
验槽、静载试验砼垫层防水层砂浆保护层放线筏板、地梁钢筋筏板模板柱子钢筋、剪力墙钢筋插筋筏板地梁砼柱子、剪力墙钢筋绑扎柱子、剪力墙模板楼面板、梁、模板楼面板、梁钢筋柱子、剪力墙、楼板、梁砼（此循环完成主体工程）。
主楼完成主体结构10层后，地下室、10层以下的室内砖砌体、抹灰、水、暖、电等安装工程可以同步进行。主体结构验收分二次进行，保证工作面，提高施工进度确保竣工。
三、施工技术准备
1、做好图纸的自审与会审，自审由项目部技术负责人、项目经理组
织各工种班组的负责人和项目部的有关人员参加，会审由监理公司和建设单位主持，公司和项目部有关人员参加。
2、定位放线、高程引测，测量定位放线后，进行技术复核，设立定
位控制标点，并做较长久保护，设置永久性沉降观测控制点。
3、对参与项目施工及过程控制人员进行培训。
4、施工技术交底，项目部技术部门和质检部门组织有关部门对工程项目进行全面的技术交底，对工程的主要部位重点进行项目部技术负责人给各工长进行全面技术交底，各分部分项工程的工长对各作业班组进行交底，做到各尽其责，责任到人。
5、对特殊工种（电工、电焊工、机械工等）进行岗位培训，确保持证上岗。
6、由项目部负责对各作业班组实行内部承包，签定内部承包合同、确定工期、质量、安全目标、明确奖罚细则，把各工种作业人员的质量意识提高到更高的标准。
四、施工用水、用电计划
1、施工用水计划
<一>、工程施工用量
g1·N1·K1
Q1=1.05-1.15Σ
T1·b×8×3600
式中: Q1——施工用水量 (L/S)
q1——季度工程量 (以实物计量单位表示)
N1——各项工程量用水定额 (查表)
T1——季度有效工作日 (d)
b——每天工作班次 (班)
K1——用水不均衡系数 (查表)
q1按季度工程量计算本工程以混凝土工程量为主,每季度混凝土浇筑量按2000m3计算,由于采用商品混凝土不考虑混凝土的搅拌用水, 混凝
土的养护用水量查表得:300L/m3.T1: 季度有效工作日按72天计量,b:每天工作班次为1次, k1:查表得:1.5.
将上述已知条件公式:
Q1=1.1×（g1·N1/ T1·b ）×（ k1 /8×3600）
=1.1×（ 2000×300/ 72）×（1.5/ 8×3600）
=4.77L/S
（2）、施工机械用水量Q2,因无特殊用水机械可以不予考虑。
（3）、施工现场生活用水量
Q3=P1N3K3（b×8×3600）
Q3——施工现场生活用水量（L/S）
P1——施工现场高峰期生活人数（人）
b ——每天工作班次
N3——施工现场施工人员用水定额（一般按20-60L/人班取值）
K3——施工现场用水不均衡系数（查表取值）
根据施工现场实际情况：
P1按1000人升取考虑施工高峰期，N3按25L/人日取值，b取值1，K3查表取值1.3将以上已知数据代入公式：
Q3=1000×25×1.3/（1×8×3600）=1.13L/S
（4）、生活区生活用水量（L/S）
Q4= P2 N4 K4/（24×3600）
Q4——生活区生活用水量（L/S）
P2——生活区居住人数（人）
N4——生活区昼夜全部用水量（按100-120L/人取值）
K4——生活区用水不均衡系数（查表取值）
根据施工现场实际情况：
P2按300人计算，因为大部分作业班组人员居住在施工现场以外，N4按100升取，K4查表得：2。
将以上已知数据代入公式：
Q4=300×100×2/（24×3600）=0.7L/S
（5）、消防用水量Q5
消防用水量为生活区消防用水量和施工现场消防用水量之和，但同时发生火灾的情况很少，故只取施工现场消防用水量按5L/S升级。
（6）、消防用水量Q总
Q总=Q1+Q2+Q3+Q4=4.77+0+1.13+0.7=6.6L/S＞Q5
考虑到不可避免的水管渗漏损失：Q总=6.6+6.6×0.1=7.26L/S
（7）、管径计算：
a=（4Q/1000×Ⅱ×Ⅴ） 1/2
=（4×7.26/1000×3.14×1.5）1/2
=0.078=78mm
施工现场水源已由市政管网引入施工工地，沿建筑物周边暗埋2时PVC给水管、埋深1.2m，布置4个给水井，由1时管引出地面，已满足施工现场用水需求。为了解决顶楼施工用水的需求，在二层楼设一个储水箱，在管道井内安装1时管，向上供水，每两层装一个阀门和一个水笼头，水管随楼层的升高向上接升，在二层水箱处各装一台满足楼房高度的水泵向上供水，并派专人管理。
<二>、施工用电计划
1、施工机械用电：
S机=1.05～1.10（K1ΣP动/COSΨ+K2ΣP焊）
S机=1.0×[K1ΣP动/（η×COSΨ）+K2ΣP焊]
K2——电焊机同时需用系数详表1—1
η——电动机效率系数平均取0.86
K1——电动机同时需用系数详表1—1取0.75 COSΨ——电动机平均功率因素详表1—1取0.68
ΣP焊——全部电焊机额定功率之和详表1—2
ΣP动——全部电动机额定功率之和详表1—3
表1—1
全部电焊机额定功率之和
表1—2
S机=0.75×222.1/(0.86×0.68)+0.45×260=401.8 KW
2、由于照明用电量较少，故在机械用电量上另加5%的照明用电量
S照=401.8×0.05=20 KW
3、总用电量的计算：
S总= S机+ S照=429 KW
现场实际同时用电量 S实= 429×0.658=282.3 KW 施工现场甲方提供500 KVA容量配电,能够满足现场用电量.
4、施工用电方案：
现场室外所用电缆采用地下暗埋，并套钢管保护。便于车辆行驶和管理。
变压器处按规定设防护，并在危险距离外设防护栏杆和警示标志。
现场的配电系统按三级配电，三级保护的要求，采用“三相五线”制敷设。室外场地除主楼设有总配电箱外，垂直运输机械、钢筋机械、办公区、材料堆放区均设立配电箱共设七个配电箱，每台机械设一个闸刀实现“一机、一闸、一漏、一箱”的配电安全保护措施。
全部电动机额定功率
表1—3
接地与防雷：采用TN—S系统接零保护系统（图2—1），电器设备的金属外壳必须与专用保护零线连接，专用保护零线应由总配电室的零线引出。保护零线必须在总配电箱处作重复接地外，还必须在配电线路的中间处和末端处作重复接地，所有重复接地的并联等值电阻应不大于10Ω。施工现场内的塔吊、井架等机械设备安装防雷装置。
TN—S系统接零保护系统
工作复
图2—1
配电箱及开关箱（图2—2）：配电箱及开关箱的设置，开关箱应由末级分配电箱配电，配电箱、开关箱的工作零线应通过接线端子板连线。
电器装置的选择：总配电箱应装设隔离开关，熔断器、漏电保护器、电流表、电度表。分配电箱应装设隔离开关、熔断器及漏电保护器。开关箱实行“一机一闸”制，必须设置漏电保护器。总配电箱和配电箱及开关箱三级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，具有分级分段保护功能。
使用与维护：所有配电箱应标明其名称、用途，并做出分路标记。
所有配电箱、开关箱应每星期进行检查和维修一次。
本工程主楼为两栋，总配电箱各设一个，使两楼有独立电源互不干扰，每栋楼用电分别从各自总配电箱引出。两栋主楼的主体结构施工中，供电各配备一根绝缘橡胶电缆，并制作两个专用配电箱，在每层外架各挑出一个平台满铺脚手板搭设防护栏，将电缆接入配电箱吊入平台，楼层每增高一层即将配电箱提高一层。
维护结构及装修工程施工时，施工电缆由管道井引上，每三层设一个分配电箱，每层设一个楼层配电箱。
配电箱的设置
图2—2
5、施工现场用电安全技术措施：
<1>、施工现场内一律使用铁制配电箱，一律采用三相五线制三
级配
电三级保护，电缆埋地敷设，凡导线截面大于10mm2的，必须使用相应规格的接线端子压接，不得直接压接。
<2>、施工现场内呆设导线以及由配电箱至各级电气设备的导线
必须
根据负荷容量的大小，根据实际需要选择相应规格的导线。
