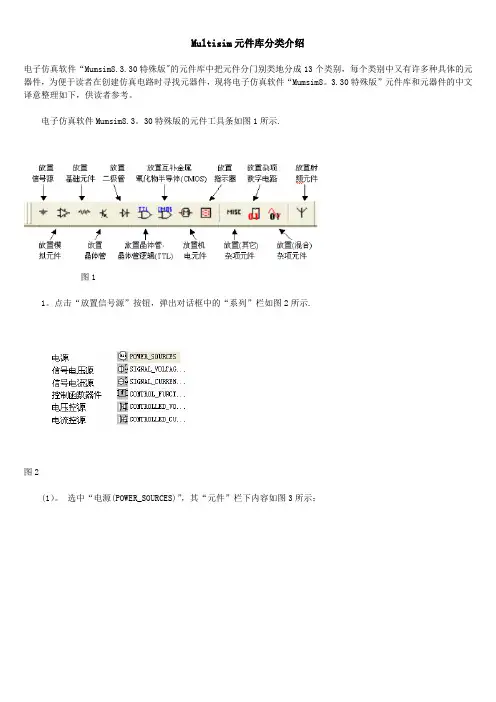

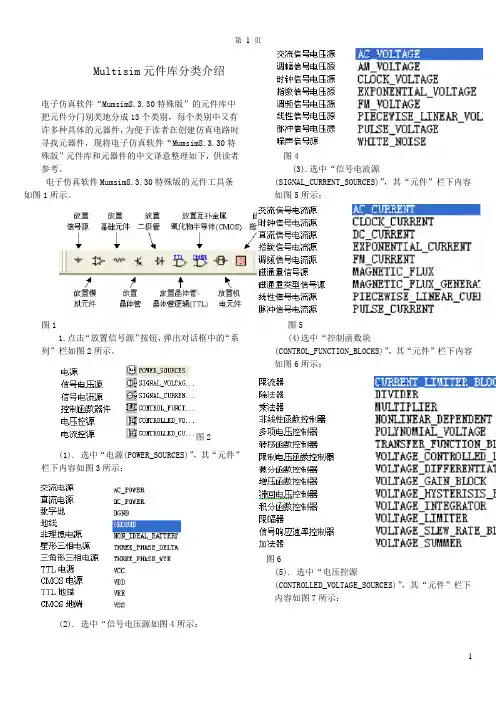

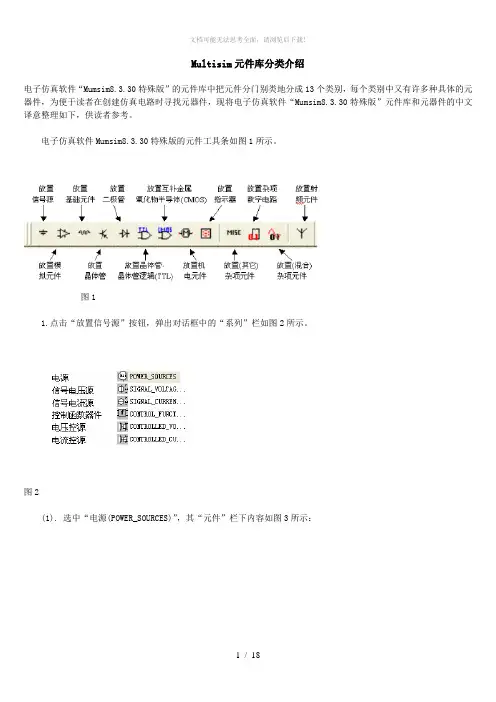

Multisim
元件库分类介绍
电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。

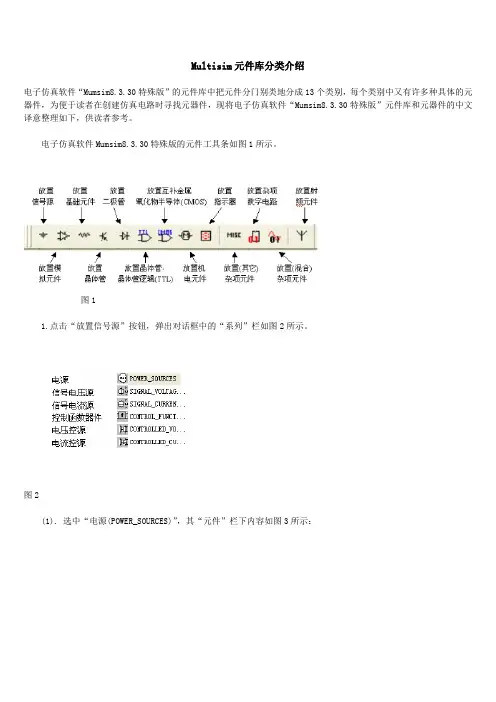

电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1
所示。
图1
1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2
所示。
图2
(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：
(2). 选中“信号电压源如图4所示：
图4
(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5
所示：
图5
(4)选中“控制函数块
(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6
所示：
图6
(5). 选中“电压控源
(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：
图 7
(6). 选中“电流控源
(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8
所示：
图8
2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9
所示。
图
9
(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
(6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。
3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。
图10
(1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”，其“元件”栏中如图
11
(2). 选中“额定虚拟元件(RATED_VIRTUAL)”，
其“元
图12
(3). 选中“三维虚拟元件(3D_VIRTUAL)”，其“元件”栏中如图13
所示。
图13
(4). 选中“电阻(RESISTOR)”，其“元件”栏中有从“1.0Ω到22M Ω”全系列电阻可供调用。 (5). 选中“贴片电阻(RESISTOR_SMT)”，其“元件”栏中有从“0.05Ω到20.00M Ω”系列电阻可供调用。 (6). 选中“排阻(RPACK)”，其“元件”栏中共有7种排阻可供调用。
(7). 选中“电位器(POTENTIOMETER)”，其“元件”栏中共有18种阻值电位器可供调用。 (7)(8). 选中“电容器(CAPACITOR)”，其“元件”栏中有从“1.0pF 到10μF”系列电容可供调用。 (8). 选中“电解电容器(CAP_ELECTROLIT)”，其“元件”栏中有从“0. 1μF 到10F ”系列电解电容器可供调用 (9). 选中“贴片电容(CAPACITOR_SMT)”，其“元件”栏中有从“0.5pF 到33nF ”系列电容可供调用。 (10). 选中“贴片电解电容(CAP_ ELECTROLIT_SMT)”，其“元件”栏中有17种贴片电解电容可供调用 (12). 选中“可变电容器(VARIABLE_CAPACITOR)”，其“元件”栏中仅有30pF 、100pF 和350pF 三种可变电容器可供调用 13). 选中“电感(INDUCTOR)”，其“元件”栏中有从“1.0μH 到9.1H ”全系列电感可供调用。
(14). 选中“贴片电感(INDUCTOR_SMT)”，其“元件”栏
中有23种贴片电感可供调用
(15). 选中“可变电感器(VARIABLE_ INDUCTOR)”，其“元件”栏中仅有三种可变电感器可供调用
(16). 选中“开关(SWITCH)”，其“元件”栏中如图14所
示。
图14
(17). 选中“变压器(TRANSFORMER)”，其“元件”栏中共有20种规格变压器可供调用。
(18). 选中“非线性变压器(NON_LINEAR_TRANSFORMER)”，其“元件”栏中共有10种规格非线性变压器可供调用。（19）选中“负载阻抗(Z_LOAD)”，其“元件”栏中共有10种规格负载阻抗可供调
(20). 选中“继电器(RELAY)”，其“元件”栏中共有96种各种规格直流继电器可供调用
(21). 选中“连接器(CONNECTORS)”，其“元件”栏中共有130种各种规格连接器可供调用
(22)(22). 选中“双列直插式插座(SOCKETS)”，其“元件”栏中共有12种各种规格插座可供调用。
4. 点击“放置三极管”按钮，弹出对话框的“系列”栏如图15所示。
图15
(1). 选中“虚拟晶体管(TRANSISTORS_VIRTUAL)”，
其“元件”栏中共有16种规格虚拟晶体管可供调用，其中包括NPN型、PNP型晶体管；JFET和MOSFET等。
(2). 选中“双极型NPN型晶体管(BJT_NPN)”，其“元件”栏中共有658种规格晶体管可供调用。
(3). 选中“双极型PNP型晶体管(BJT_PNP)”，其“元件”栏中共有409种规格晶体管可供调用。
(4). 选中“达林顿NPN型晶体管(DARLINGTON_NPN)”，其“元件”栏中有46种规格达林顿管可供调用。
(5). 选中“达林顿PNP型晶体管(DARLINGTON_PNP)”，其“元件”栏中有13种规格达林顿管可供调用。
(6). 选中“集成达林顿管阵列
(DARLINGTON_ARRAY)”，其“元件”栏中有8种规格
集成达林顿管可供调用。 (7). 选中“带阻
NPN型晶体管(BJT_NRES)”，其“元件”栏中有71种规格带阻NPN型晶体管可供调用。
(8). 选中“带阻PNP型晶体管(BJT_PRES)”，其“元件”栏中有29种规格带阻PNP型晶体管可供调用。
(9). 选中“晶体管阵列(BJT_ARRAY)”，其“元件”栏中有10种规格晶体管阵列可供调用。
(10). 选中“绝缘栅双极型三极管(IGBT)”，其“元件”栏中有98种规格绝缘栅双极型三极管可供调用。
(11). 选中“MOS门控开关(IGBT)”，其“元件”栏中有98种规格MOS门控制的功率开关可供调用。
(12). 选中“N沟道耗尽型MOS管(MOS_3TDN)”，其“元件”栏中有9种规格MOSFET管可供调用。
(13). 选中“N沟道增强型MOS管(MOS_3TEN)”，其“元件”栏中有545种规格MOSFET管可供调用。
(14). 选中“P沟道增强型MOS管(MOS_3TEP)”，其“元件”栏中有157种规格MOSFET管可供调用。
(15). 选中“N沟道耗尽型结型场效应管 (JFET_N)”，其“元件”栏中有263种规格JFET管可供调用。
(16). 选中“P沟道耗尽型结型场效应管(JFET_P)”，其“元件”栏中有26种规格JFET管可供调用。
(17). 选中“N沟道MOS功率管(POWER_MOS_N)”，其“元件”栏中有116种规格N沟道MOS功率管可供调用。
(18). 选中“P沟道MOS功率管 (POWER_MOS_P)”，其“元件”栏中有38种规格P沟道MOS功率管可供调用。
(19). 选中“UJT管(UJT)”，其“元件”栏中仅有2种规格UJT管可供调用。
(20). 选中“带有热模型的NMOSFET管(THERMAL_MODELS)”，其“元件”栏中仅有一种规格NMOSFET 管可供调用。
5．点击“放置二极管”按钮，弹出对话框的“系列”栏如图16所示。
(1). 选中“虚拟二极管元件(DIODES_VIRTUAL)”，其“元件”栏中仅有2种规格虚拟二极管元件可供调用，一种是普通虚拟二极管，另一种是齐纳击穿虚拟二极管。 (2). 选中“普通二极管(DIODES)”，其“元件”栏中包括了国外许多公司提供的807种各种规格二极管可供调用。
(3). 选中“齐纳击穿二极管(即稳压管)(ZENER)”，其“元件”栏中包括了国外许多公司提供的1266种各种规格稳压管可供调用。
(4). 选中“发光二极管(LED)”，其“元件”栏中有8种颜色的发光二极管可供调用。
(5). 选中“全波桥式整流器(FWB)”，其“元件”栏中有58种规格全波桥式整流器可供调用。
(6). 选中“肖特基二极管(SCHOTTKY_DIODES)”，其“元件”栏中有39种规格肖特基二极管可供调用。
(7). 选中“单向晶体闸流管(SCR)”，其“元件”栏中共有276种规格单向晶体闸流管可供调用。
(8). 选中“双向开关二极管(DIAC)”，其“元件”栏中共有11种规格双向开关二极管(相当于两只肖特基二极管并联)可供调用。
(9). 选中“双向晶体闸流管(TRIAC)”，其“元件”栏中共有101种规格双向晶体闸流管可供调用。
(10). 选中“变容二极管(VARACTOR)”，其“元件”栏中共有99种规格变容二极管可供调用。
(11). 选中“PIN结二极管(PIN_DIODES)(即
Positive-Intrinsic-Negetive结二极管)”，其“元件”栏中共有19种规格PIN结二极管可供调用。
6. 点击“放置晶体管-晶体管逻辑(TTL)”按钮，弹出对话框的“系列”栏如图17所示。
图17
(1). 选中“74STD系列”，其“元件”栏中有126种规格数字集成电路可供调用。
(2). 选中“74S系列”，其“元件”栏中有111种规格数字集成电路可供调用。
(3). 选中“低功耗肖特基TTL型数字集成电路
(74LS)”，其“元件”栏中有281种规格数字集成电路可供调用。
(4). 选中“74F系列”，其“元件”栏中有185种规格数字集成电路可供调用。
(5). 选中“74ALS系列”，其“元件”栏中有92种规格数字集成电路可供调用。
(6). 选中“74AS系列”，其“元件”栏中有50种规格数字集成电路可供调用。
7. 点击“放置互补金属氧化物半导体(CMOS)”按钮，弹出对话框的“系列”栏如图18所示。
图18
(1). 选中“CMOS_5V 系列”，其“元件”栏中有265种数字集成电路可供调用。 (2). 选中“74HC_2V 系列”，其“元件”栏中有176种数字集成电路可供调用。 (3). 选中“CMOS_10V 系列”，其“元件”栏中有265种数字集成电路可供调用。 (4). 选中“74HC_4V 系列”，其“元件”栏中有126种数字集成电路可供调用。 (5). 选中“CMOS_15V 系列”，其“元件”栏中有172种数字集成电路可供调用。 (6). 选中“74HC_6V 系列”，其“元件”栏中有176种数字集成电路可供调用。
(7). 选中“TinyLogic_2V 系列”，其“元件”栏中有18种数字集成电路可供调用。
(8). 选中“TinyLogic_3V 系列”，其“元件”栏中有18种数字集成电路可供调用。
(9). 选中“TinyLogic_4V 系列”，其“元件”栏中有18种数字集成电路可供调用。 (10). 选中“TinyLogic_5V 系列”，其“元件”栏中有24种数字集成电路可供调用。 (11). 选中“TinyLogic_6V 系列”，其“元件”栏中有7种数字集成电路可供调用。 8. 点击“放置机电元件”按钮，弹出对话框的“系列”栏如图19
所示。
图19 (1). 选中“检测开关(SENSING_SWITCHES)”，其“元件”栏中有17种开关可供调用，并可用键盘上的相关键来控制开关的开或合。
(2). 选中“瞬时开关(MPMENTARY_SWITCHES)”，其“元件”栏中有6种开关可供调用，动作后会很快恢复原来状态。
(3). 选中“接触器(SUPPLEMENTARY_CONTACTS)”，其“元件”栏中有21种接触器可供调用。
(4). 选中“定时接触器(TIMED_CONTACTS)”，其“元件”栏中有4种定时接触器可供调用。
(5). 选中“线圈与继电器(COILS_RELAYS)”，其“元件”栏中有55种线圈与继电器可供调用。 (6). 选中“线性变压器(LINE_TRANSFORMER)”，其“元件”栏中有11种线性变压器可供调用。 (7). 选中“保护装置(PROTECTION_DEVICES)”，其“元件”栏中有4种保护装置可供调用。 (8). 选中“输出设备(OUTPUT_DEVICES)”，其“元件”栏中有6种输出设备可供调用。 9．点击“放置指示器”按钮，弹出对话框的“系列”栏如图20所示。
图20 (1). 选中“电压表(VOLTMETER)”，其“元件”栏中有4种不同形式的电压表可供调用。 (2). 选中“电流表(AMMETER)”，其“元件”栏中也有4种不同形式的电流表可供调用。 (3). 选中“探测器(PROBE)”，其“元件”栏中有5种颜色的探测器可供调用。 (4). 选中“蜂鸣器(BUZZER)”，其“元件”栏中仅有
2种蜂鸣器可供调用。
(5). 选中“灯泡(LAMP)”，其“元件”栏中有9种不同功率的灯泡可供调用。
(6). 选中“虚拟灯泡(VIRTUAL_LAMP)”，其“元件”栏中只有1种虚拟灯泡可供调用。
(7). 选中“十六进制显示器(HEX_DISPLAY)”，其“元件”栏中有33种十六进制显示器可供调用。 (8). 选中“条形光柱(BARGRAPH)”，其“元件”栏中仅有3种条形光柱可供调用。 10．点击“放置杂项元件”按钮，弹出对话框的“系列”栏如图21所示。
图21
(1). 选中“其它虚拟元件(MISC_VIRTUAL)”，其“元件”栏内容如图22
所示。
(2). 选中“传感器(TRANSDUCERS)”，其“元件”栏中有70种传感器可供调用。
(3). 选中“光电三极管型光耦合器(OPTOCOUPLER)”，其“元件”栏中有82种传感器可供调用。
(4). 选中“晶振(CRYSTAL)”，其“元件”栏中有18种不同频率的晶振可供调用。
(5). 选中“真空电子管(VACUUM_TUBE)”，其“元件”栏中有22种电子管可供调用。
6). 选中“熔丝(FUSE)”，其“元件”栏中有13种不同电流的熔丝可供调用。
(7). 选中“三端稳压器(VOLTAGE_REGULATOR)”，其“元件”栏中有158种不同稳压值的三端稳压器可供调用。
(8). 选中“基准电压组件(VOLTAGE_REFERENCE)”，其“元件”栏中有106种基准电压组件可供调用。
(9). 选中“电压干扰抑制器
(VOLTAGE_SUPPRESSOR)”，其“元件”栏中有118种电压干扰抑制器可供调用。
(10). 选中“降压变压器(BUCK_CONVERTER)”，其“元件”栏中只有1种降压变压器可供调用。
(11). 选中“升压变压器(BOOST_CONVERTER)”，其“元件”栏中也只有1种升压变压器可供调用。
(12). 选中“降压/升压变压器(BUCK_
BOOST_CONVERTER)”，其“元件”栏中有2种降压/升压变压器可供调用。
(13). 选中“有损耗传输线
(LOSSY_TRANSMISSION_LINE)”、“无损耗传输线子
1(LOSSLESS _LINE_TYPE1)”和“无损耗传输线2(LOSSLESS _LINE_TYPE2)”，其“元件”栏中都只有1 个品种可供调用。
(14). 选中“滤波器(PILTERS)”，其“元件”栏中有34种滤波器可供调用。
(15). 选中“场效应管驱动器(MOSFET_DRIVER)”，其“元件”栏中有29种场效应管驱动器可供调用。
(16). 电源功率控制器(POWER_SUPPLY_CONTROLLER)中的“元件”栏中有3种电源功率控制器可供调用。
(17). 选中“混合电源功率控制器(MISCPOWER)”，其“元件”栏中有32种混合电源功率控制器可供调用。
(18). 选中“网络(NET)”，其“元件”栏中有11个品种可供调用。
(19). 选中“其它元件(MISC)”，其“元件”栏中有14个品种可供调用。
11．点击“放置杂项数字电路”按钮，弹出对话框的“系列”栏如图23所示。
图23
(1). 选中“TIL系列器件(TIL)”，其“元件”栏中有103个品种可供调用。
(2). 选中“数字信号处理器件(DSP)”，其“元件”栏中有117个品种可供调用。
(3). 选中“现场可编程器件(FPGA)”，其“元件”栏中有83个品种可供调用。
(4). 选中“可编程逻辑电路(PLD)”，其“元件”栏中有30个品种可供调用。
(5). 选中“复杂可编程逻辑电路(CPLD)”，其“元件”栏中有20个品种可供调用。
(6). 选中“微处理控制器(MICROCONTROLLERS)”，其“元件”栏中有70个品种可供调用。
(7). 选中“微处理器(MICROPROCESSORS)”，其“元件”栏中有60个品种可供调用。
(8). 选中“用VHDL语言编程器件(VHDL)”，其“元件”栏中有119个品种可供调用。
(9). 选中“用Verilog HDL语言编程器件
(VERILOG_HDL)”，其“元件”栏中有10个品种可供
调用。
(10). 选中“存贮器(MEMORY)”，其“元件”栏中有87个品种可供调用。
(11). 选中“线路驱动器件(LINE_DRIVER)”，其“元件”栏中有16个品种可供调用。
(12). 选中“线路接收器件(LINE_RECEIVER)”，其“元件”栏中有20个品种可供调用。
(13). 选中“无线电收发器件
(LINE_TRANSCEIVER)”，其“元件”栏中有150个品种可供调用。
12．点击“放置混合杂项元件”按钮，弹出对话框的“系列”栏如图24所示。
图24
(1). 选中“混合虚拟器件(MIXED_VIRTUAL)”，其“元件”栏如图25所示。
图25
(2). 选中“555定时器(TIMER)”，其“元件”栏
中有8种LM555电路可供调用。
(3). 选中“A/D、D/A转换器(ADC_DAC)”，其“元件”栏中有39种转换器可供调用。
(4). 选中“模拟开关(ANALOG_SWITCH)”，其“元件”栏中有127种模拟开关可供调用。
(5). 选中“多频振荡器(MULTIVIBRATORS)”，其“元件”栏中有8种振荡器可供调用。
13.点击“放置射频元件”按钮，弹出对话框的“系列”栏如图26所示。
图26
(1). 选中“射频电容器(RF_CAPACITOR)”和“射频电感器(RF_INDUCTOR)”，其“元件”栏中都只有1个品种可供调用。
(2). 选中“射频双极结型NPN管
(RF_BJT_NPN)”，其“元件”栏中有84种NPN管可供调用。
(3). 选中“射频双极结型PNP管(RF_BJT_PNP)”，其“元件”栏中有7种PNP管可供调用。
(4). 选中“射频N沟道耗尽型MOS管
(RF_MOS_3TDN)”，其“元件”栏中有30种射频MOSFET管可供调用。
(5). 选中“射频隧道二极管(TUNNEL_DIODE)”，其“元件”栏中有10种射频隧道二极管可供调用。
(6). 选中“射频传输线(STRIP_LINE)”，其“元件”栏中有6种射频传输线可供调用。
至此，电子仿真软件Multisim8.0的元件库及元器件全部介绍完毕，对读者在创建仿真电路寻找元件时有一定的帮助。这里还有几点说明：
1．关于虚拟元件，这里指的是现实中不存在的元件，也可以理解为它们的元件参数可以任意修改和设置的元件。比如要一个1.034Ω电阻、2.3μF电容等不规范的特殊元件，就可以选择虚拟元件通过设置参数达到；但仿真电路中的虚拟元件不能链接到制版软件Ultiboard 8.0的PCB文件中进行制版，这一点不同于其它元件。
2．与虚拟元件相对应，我们把现实中可以找到的元件称为真实元件或称现实元件。比如电阻的“元件”栏中就列出了从1.0Ω到22MΩ的全系列现实中可以找到的电阻。现实电阻只能调用，但不能修改它们的参数(极个别可以修改，比如晶体管的β值)。凡仿真电路中的真实元件都可以自动链接到Ultiboard 8.0中进行制版。
3．电源虽列在现实元件栏中，但它属于虚拟元件，可以任意修改和设置它的参数；电源和地线也都不会进入
Ultiboard7的PCB界面进行制版。
4．关于额定元件，是指它们允许通过的电流、电压、功率等的最大值都是有限制的称额定元件，超过它们的额定值，该元件将击穿和烧毁。其它元件都是理想元件，没有定额限制。
5．关于三维元件，电子仿真软件Multisim8.0中有23个品种，且其参数不能修改，只能搭建一些简单的演示电路，但它们可以与其它元件混合组建仿真电路
【File】文件
New 新建文件
Open... 打开文件...
Close 关闭文件
Save 保存
Save As... 保存为...
New Project... 新建工程...
Open Project... 打开工程...
Save Project 保存工程
Close Project 关闭工程
Version Control... 版本控制...
Print Circuit 打印电路图
Print 打印
Print Preview 打印预览
Print Circuit Setup 打印电路设置
Print Reports 打印报表
Bill of Materials 元件清单
Database Family List 元件库列表
Component Detail Report 元件详细资料
Print Instruments 打印仪表结果
Print Setup... 打印机设置
Recent Files 最近的文件
Recent Projects 最近的工程
Exit 退出
【Edit】编辑
Undo 撤消
Cut 剪切
Copy 复制
Paste 粘贴
Delete 删除
Select All 全选
Flip Horizontal 水平翻转
Flip Vertical 垂直翻转
90 Clockwise 顺时钟90度翻转
90 CounterCW 逆时钟90度翻转
Update Subcircuits Symbols 更新子电路符号Renumber Components 元件重新编号Component Properties...元件属性
【View】窗口显示
Toolbars 工具栏
Component Bars 元件库
Project Wordspace 工程工作区域
Status Bar 状态栏
Show Simulation Error/Audit Trail 显示仿真错误记录查仿真界面
Show XSpice Command Line Interface 显示XSpic 令行界面
Show Grapher 显示图表
Show Simulate Switch 显示仿真开关
Show Text Description Box 显示文本描述框
Show Grid 显示栅格
Show Page Bounds 显示纸张边界
Show Title Block and Border 显示标题栏和边界Zoom In 放大
Zoom Out 缩小
Find... 查找...
【Place】放置
Place Component... 放置元件...
Place Junction 放置节点
Place Bus 放置总线
Place Input/Output 放置输入/输出端
Place Hierarchical Block 放置分等级块电路
Place Text 放置文本
Place text Description Box 放置文本描述框Replace Component... 替换元件...
Place subcircuit 放置子电路
Replace by Subcircuit 用子电路替代
【Simulate】仿真
Run 运行
Pause 暂停
Default Instrument Settings... 默认仪表设置... Digital Simulation Settings... 数字仿真设置... Instruments 选择仿真仪表
Multimeter 数字万用表
Function Generator 函数信号发生器
Wattmeter 功率计（瓦特计）
Oscilloscope 双踪示波器
Bode Plotter 波特图示仪（与扫频仪类似）
Word Generator 字信号发生器（数字电路用）
Logic Analyzer 逻辑转换仪（数字电路用） Logic Converter 逻辑分析仪（数字电路用） Distortion Analyzer 失真度分析仪 Spectrum Analyzer 频谱分析仪* * Network Analyzer 网络分析仪* * Analyses 选择分析方法 DC Operating Point... 直流工作点分析... AC Analysis... 交流分析... Transient Analysis... 瞬态分析... Fourier Analysis... 傅里叶分析(频谱分析)... Noise Analysis... 噪声分析... Distortion Analysis... 失真分析...* * DC Sweep 直流扫描分析 Sensitivity... 灵敏度分析... Parameter Sweep... 参数扫描分析... Temperature Sweep... 温度扫描分析... Pole Zero... 极点--零点分析... Transfer Function... 传输函数分析... Worst Case... 最坏情况分析... Monte Carlo... 蒙特卡罗分析... Trace Width Analysis...线宽分析... Stop Analysis 停止分析 RF Analyses 射频分析 Postprocessor ... 后处理器... VHDL Simulation VHDL 仿真 Verilog HDL Simulation Verilog HDL 仿真 Auto Fault Option... 自动设置电路故障... Global Component Tolerances... 全局元件容差设置...
【Transfer 】文件输出
Transfer to Ultiboard 传送给Ultiboard Transfer to other PCB Layout 传送给其他PCB 软件 Backannotate from Ultiboard 从Ultiboard 返回注释 Export Simulation Results to MathCAD 仿真结果输出到MathCAD
Export Simulation Results to Excel 仿真结果输出到Excel
Export Netlist 输出网表
【Tools 】工具
Create Component... 创建元件... Edit Component... 编辑元件... Copy Component... 复制元件... Delete Component... 删除元件...
Database Management... 元件库管理... Update Components 升级元件
Remote Control/Design Sharing 远程控制/设计共享https://www.doczj.com/doc/1e17537624.html, 连接https://www.doczj.com/doc/1e17537624.html, 网站 【Options 】选项 Preferences 参数选择 Circuit 电路 Workspace 工作区域 Wiring 连线 Component Bin 元件相关项 Font 字体 Miscellaneous 杂项 Modify Title Block... 修改标题栏内容... Global Restrictions... 全局限制设置... Circuit Restrictions... 电路限制设置... 【Window 】 窗口 Cascade 层叠 Tile 平铺 Arrange Icons 重排图标 【Help 】帮助 Multisim Help 帮助主题目录 Multisim Reference 帮助主题索引 Release Notes 版本注释 About Multisim... 关于Multisim... In Use List 正在使用的元件清单
Multisim12 常用元件库分类 图1 做到熟悉常用元件的放置即可；对于不同功能的元器件的使用不做详细讲解。 1.点击“放置源”按钮，弹出对话框中的“系列”栏如图2所示。 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示： 图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：
图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示： 图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。 图10
Multisim 元件库分类介绍 电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1 所示。 图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2 所示。 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示： (2). 选中“信号电压源如图4所示： 图4 (3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5 所示： 图5 (4)选中“控制函数块 (CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6 所示： 图6 (5). 选中“电压控源 (CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：
图 7 (6). 选中“电流控源 (CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8 所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图 9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。 图10 (1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”，其“元件”栏中如图 11
Multisim14使用multisim12元件库的方法 如题，步骤如下： 1、下载multisim12，multisim14，multisim12库文件。 2、安装multisim14，安装multisim12，安装方法及安装包自己百度 3、打开multisim12，导入multisim12库文件。工具----数据库----数据库管理器 ---导入-----选择下载好的数据库，按照提示操作。 4、导入成功后，打开数据库管理器（打开顺序：工具----数据库---数据库管理器）， 点击右下角的关于，查找已导入数据库的存放位置。如导入到用户数据，则复制用户数据库地址，如下图，我的存放地址为：C:\Users\Administrator\AppData\Roaming\National Instruments\Circuit Design Suite\12.0\database
5、打开数据库存放位置，可看到当前数据库，usr文件为数据库文件。 6、关闭multisim12，运行multisim14，执行工具----数据库----转换数据库---选择 v12→v14-----选择源数据库名称
7、打开到multisim12中usr库文件存放位置，即第四步所示地址，右下角选择 所有文件，这是可看到第三步导入的库文件存放文件，选择该文件，点击打开，点击开始，选择自动重命名或覆盖、忽略，点击确定。 8、等待导入结束后，即可使用。 该方法可用于其他版本数据库导入，如multisim10数据库导入multisim12或14等。 另外，也可以下载别人转换好的数据库文件，但是是否可行，有待验证。
Multisim 2001的器件库 Multisim 2001含有4个种类的器件库，执行View\Component Bars命令即可显示如图2-1所示的下拉菜单。 图2-1 View\Component Bars命令的下拉菜单 图2-1中的Multisim Database也称为Multisim Master，用来存放软件自带的元件模型。随着版本的不同，该数据库中包含的仿真元件的数量也不一样。 Corporate Database 仅专业版有效，为用于多人协同开发项目时建立的共用器件库。 User Database 用来存放用户使用Multisim编辑器自行创建的元器件模型。 EDAParts Bar 为用户提供通过因特网进入https://www.doczj.com/doc/1e17537624.html,网站，下载有关元器件的信息和资料。 Multisim 2001的Multisim Database中含有14个器件库(即Component Toolbar)，每个器件库中又含有数量不等的元件箱(又称之为Farmily)，共有6000多个元器件，各种元器件分门别类地放在这些器件箱中供用户调用。User Database在开始使用时是空的，只有在用户创建或修改了元件并存放于该库后才能有元件供调用。 本章将分别对Multisim Database中的14个器件库中的元器件加以介绍。 第一节电源库 一、电源库组成 电源库(Sources)如图2-2所示，其中共有30个电源器件，有为电路提供电能的电源，也有作为输入信号的信号源及产生电信号转变的控制电源，还有两个接地端。电源库中的器件全部为虚拟器件。
图2-2 电源库 二、电源库中的器件箱 1.接地端（Ground） 在电路中，“地”是一个公共参考点，电路中所有的电压都是相对于该点而言的电势差。在Multisim电路图上可以同时调用多个接地端，它们的电位都是OV。 2．数字接地端(Digital Ground) 在实际数字电路中，许多数字器件需要接上直流电源才能正常工作，而在原理图中并不直接表示出来。为更接近于现实，Multisim在进行数字电路的“Real”仿真时，电路中的数字元件要接上示意性的电源，数字接地端是该电源的参考点。 3．Vcc电压源(Vcc Voltage Source) 直流电压源的简化符号，常用于为数字元件提供电能或逻辑高电平。 4. V DD电压源(V DD Voltage Source) 与Vcc基本相同。当为CMOS器件提供直流电源进行“Real”仿真时，只能用V DD。 5．直流电压源(DC Voltage Source(Battery)) 这是一个理想直流电压源，使用时允许短路，但电压值将降为0。 6．直流电流源(DC Current Source) 这是一个理想直流电流源，使用时允许开路，但电流值将降为0。 7．交流电压源(AC Voltage Source) 这是一个正弦交流电压源，电压显示的数值是其有效值(均方根值)。 8．正弦交流电流源(AC Current Source) 这是一个正弦交流电流源，电流显示的数值是其有效值(均方根值)。

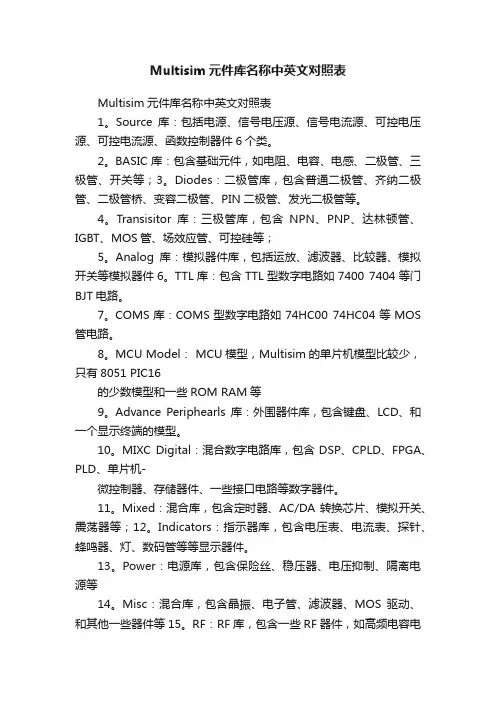

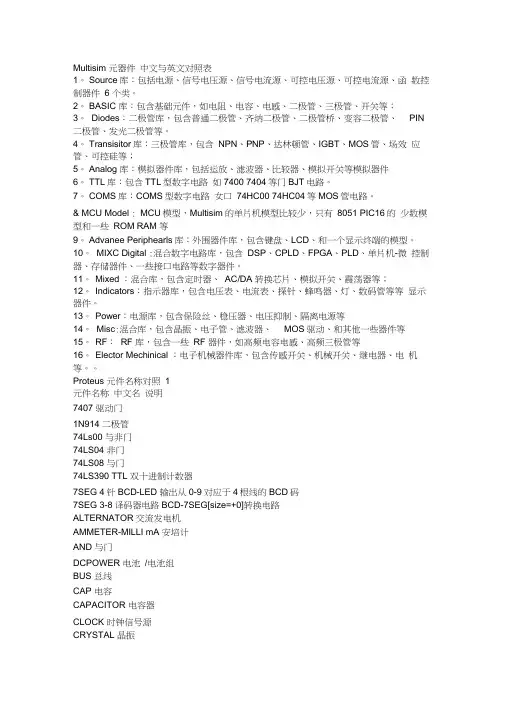

网上找的，比较齐全，归纳较好，分享之~ Multisim元件库介绍 1.Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。 2.BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等； 3.Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。 4.Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等； 5.Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件 6.TTL库：包含TTL型数字电路如7400 7404等门BJT电路。 https://www.doczj.com/doc/1e17537624.html,S库：COMS型数字电路如74HC00 74HC04等MOS管电路。 8.MCU Model：MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等 9.Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。 10.MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。 11.Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等； 12.Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。 13.Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等 14.Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等 15.RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等 16.Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
二、Multisim10常用元件库分类 图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示： 图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：
图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示： 图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：
图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。
M u l t i s i m14使用 m u l t i s i m12元件库的 方法 -CAL-FENGHAI.-(YICAI)-Company One1
Multisim14使用multisim12元件库的方法 如题，步骤如下： 1、下载multisim12，multisim14，multisim12库文件。 2、安装multisim14，安装multisim12，安装方法及安装包自己百度 3、打开multisim12，导入multisim12库文件。工具----数据库----数据库管理 器---导入-----选择下载好的数据库，按照提示操作。 4、导入成功后，打开数据库管理器（打开顺序：工具----数据库---数据库管 理器），点击右下角的关于，查找已导入数据库的存放位置。如导入到用户数据，则复制用户数据库地址，如下图，我的存放地址为：C:\Users\Administrator\AppData\Roaming\National Instruments\Circuit Design Suite\\database
5、打开数据库存放位置，可看到当前数据库， usr文件为数据库文件。 6、关闭multisim12，运行multisim14，执行工具----数据库----转换数据库--- 选择v12→v14-----选择源数据库名称
7、打开到multisim12中usr库文件存放位置，即第四步所示地址，右下角 选择所有文件，这是可看到第三步导入的库文件存放文件，选择该文件，点击打开，点击开始，选择自动重命名或覆盖、忽略，点击确定。 8、等待导入结束后，即可使用。 该方法可用于其他版本数据库导入，如multisim10数据库导入multisim12或14等。 另外，也可以下载别人转换好的数据库文件，但是是否可行，有待验证。
Multisi m8.0中的元件库和元器件 2009-03-23 15:54 电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。 图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。 图2 (1). 选中“电源(P OWER_SOURCE S)”，其“元件”栏下内容如图3所示：
(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCE S)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：
(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCE S)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCE S)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OP AMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OP AMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMP ARATOR)”，其“元件”栏中有341种规格比较器可供调用。 (5). 选中“宽带运放(WIDE BAND_AMP S)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SP ECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。
Multisim元件库分类介绍 电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。 图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：
图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：
图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。 图10
下载了的朋友如果觉得好用就请顶个贴，以便让更多 有需要的朋友看到。 现在有不少朋友对自己DIY的线路用仿真进行初步的验证，可一般仿真软件自带的元件库里主要是一些欧美型号的管子，我们常用的日系音频专用管几乎没有。本人只会用Multisim，于是用谷歌在老外的网站搜索了一些日系管的Spice模型参数（由于本人非常爱国，不懂英语，所以费了好大的劲），建了几个音频专用管的仿真模型，经试用还行。 8对管分别是： 2SK246/2SJ103 常见的输入级用J-FET管，特点是结电容小； 2SC3423/2SA1360 东芝的音频专用管，主要用于电压放大级； 2SC3601/2SA1407 原本是用于视频放大，但参数非常优异。高频（ft=400MHz）、高压（200V）、电流较大（Ic=140mA）、高功耗（带散热器8W）、结电容小（Cob=2.5pF）。用某些人的话说那是“绝杀”所有的电压放大管。用作预推动也很好； 2SC669/2SA649 推动级用的老牌名管； 2SC5171/2SA1930 性能非常优秀的推动管，东芝的； 2SC5200/2SA1943 输出级用的东芝名管，你懂的； 2SC2922/2SA1216 输出级用的三肯名管，这个你也懂的； 2SK1058/2SJ162 这对管都不知道的人没资格到坛子里来混。 用户数据库.part1.rar (146.48 KB) 用户数据库.part2.rar (92.33 KB) 二个附件都要下载！ 考虑到有些人和我一样菜，说说使用方法： 首先下载上面二个附件，然后把第一个附件命名为1、第二个附件命名为2（不要搞错顺序了，否则不能解压缩！），再解压到你能找到的地方，得到一个名为“用户数据库”的prz
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。 图1 1.信号源 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示： 图3
(2). 选中“信号电压源(SIGNAL_VOL TAGE_SOURCES)”，其“元件”栏下内容如图4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURR ENT_SOURCES)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：
图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_S OURCES)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2.模拟元件
图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3.基础元件

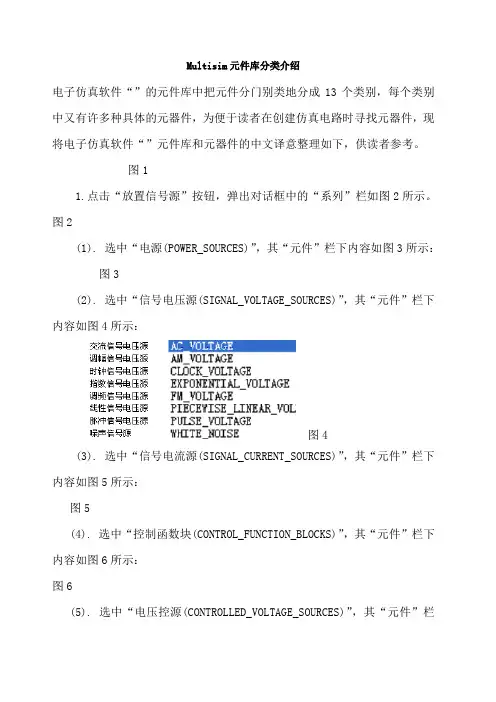

Multisim元件库分类介绍 (2009-07-28 19:55:52) 转载 标签： 数字集成电路 沟道 闸流管 功率控制器 达林顿 杂谈 Multisim8.0中的元件库和元器件 2008-08-14 01:11 电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。 图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：
图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：
图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调
Multisim10元件库的添加 相信使用Multisim元件的朋友都遇到过这样一个问题：软件的元件库中找不到自己希望的元件。解决方法之一是自己去下载一个SPICE模型，然后添加到元件库。 下面以乘法器AD633为例，简单说说添加方法。 首先打开AD633制作商的主页https://www.doczj.com/doc/1e17537624.html,，搜索出AD633产品。 图37 在制造商网站上搜索AD633产品 在打开的页面中有关于AD633的资料，选择SPICE Models链接。 图38 选择“SPICE Models”链接 选择需要的AD633某一型号的链接。 图39 选择AD633的型号 然后在对话框中选择I Accept。
图40 选择I Accept”链接 然后页面出现SPICE模型。 图41 打开链接后就是SPICE模型 全选，保存到新建TXT文件。 打开Multisim10软件，在窗口处选择“工具”——“元件向导”。 图42 选择元件向导 根据自己需求选择功能，本处选择仅仿真功能。
图43 选择仿真功能 根据芯片资料设计单元元件或多单元元件、引脚数目。 图44 选择元件单元 选择符号信息。 图45 符号设置 填写引脚信息，这部分需要查找相关芯片资料手册。
图46 填写引脚属性 填写元件名称，并将先前保存在TXT文本的SPICE代码复制到对话框中间模型数据处。 图47 添加SPICE模型代码 填写引脚映射。 图48 填写引脚映射 保存在用户数据库中，并选择完成。
图49 保存设置 使用时候在用户数据中调出。 图50 使用时调出 用AD633与模拟乘法器做测试，模拟乘法器增益设置为0.1，测试电路如下 图51 测试电路 函数发生器设置如下：
目录 1 Multisim 12简介及使用 (2) 1.1 Multisim简介 (2) 1.1.1 Multisim概述 (2) 1.1.2 Multisim发展历程 (2) 1.1.3 Multisim 12的特点 (4) 1.2 Multisim 12的基本界面 (6) 1.2.1 Multisim 12的主窗口界面 (6) 1.2.2 Multisim 12的标题栏 (7) 1.2.3 Multisim 12的菜单栏 (7) 1.2.4 Multisim 12的工具栏 (9) 1.2.5 Multisim 12的元件库 (10) 1.2.6 Multisim 12的虚拟仪器库 (12) 1.3 Multisim 12的使用方法与实例 (13) 页脚内容1
1Multisim 12简介及使用 1.1Multisim简介 1.1.1Multisim概述 NI Multisim是一款著名的电子设计自动化软件，与NI Ultiboard同属美国国家仪器公司的电路设计软件套件。是入选伯克利加大SPICE项目中为数不多的几款软件之一。Multisim在学术界以及产业界被广泛地应用于电路教学、电路图设计以及SPICE模拟。 Multisim是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。 我们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样我们无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。 1.1.2Multisim发展历程 Multisim 电路仿真软件最早是加拿大图像交互技术公司（Interactive Image Technologies，IIT）于20世纪80年代末推出的一款专门用于电子线路仿真的虚拟电子工作平台（Electronics Workbench，EWB）。用来对数字电路、模拟电路以及模拟/数字混合电路进行仿真。20世纪90年代初，EWB软件进入我国。1996年IIT公司推出EWB 5.0版本，由于其操作界面直观、操作方便、分析功能强大、易学易用等突出优点，在我国高等院校得到迅速推广，也受到电子行业技术人员的青睐。 从EWB 5.0版本以后，IIT公司对EWB进行了较大的变动，将专门用于电子电路仿真的模块改名为Multisim，将原IIT公司的PCB制板软件Electronics Workbench Layout更名为Ultiboard，为了增强器布线能力，开发了Ultiroute布线引擎。另外，还推出了用于通信系统的仿真软件Commsim。至此，Multisim、Ultiboard、 页脚内容2
百度空间| §★cly的空间★火☆云 ※※※※※※我不去想是否能够成功既然选择了远方便只顾风雨兼程※※※※※※ 主页博客相册|个人档案|好友 查看文章 Multisim8.0中的元件库和元器件 2009-03-23 15:54 电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。 图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。 图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：
图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：
图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
Multisim元件库分类介绍 默认分类2009-12-14 11:46:37 阅读296 评论0 字号：大中小 3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 msim8.3.30特殊版的元件工具条如图1所示。 图1 号源”按钮，弹出对话框中的“系列”栏如图2所示。 (POWER_SOURCES)”，其“元件”栏下内容如图3所示：
电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示： 电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示： (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：
源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示： 控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用 放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。 运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。 器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。 运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视
添加MULTISIM元件库 现在有不少朋友对自己DIY的线路用仿真进行初步的验证，可一般仿真软件自带的元件库里主要是一些欧美型号的管子，我们常用的日系音频专用管几乎没有。本人只会用Multisim，于是用谷歌在老外的网站搜索了一些日系管的Spice模型参数（由于本人非常爱国，不懂英语，所以费了好大的劲），建了几个音频专用管的仿真模型，经试用还行。 8对管分别是： 2SK246/2SJ103 常见的输入级用J-FET管，特点是结电容小； 2SC3423/2SA1360 东芝的音频专用管，主要用于电压放大级； 2SC3601/2SA1407 原本是用于视频放大，但参数非常优异。高频（ft=400MHz）、高压（200V）、电流较大（Ic=140mA）、高功耗（带散热器8W）、结电容小（Cob=2.5pF）。用某些人的话说那是“绝杀”所有的电压放大管。用作预推动也很好； 2SC669/2SA649 推动级用的老牌名管； 2SC5171/2SA1930 性能非常优秀的推动管，东芝的； 2SC5200/2SA1943 输出级用的东芝名管，你懂的； 2SC2922/2SA1216 输出级用的三肯名管，这个你也懂的； 2SK1058/2SJ162 这对管都不知道的人没资格到坛子里来混。 用户数据库.part1.rar (146.48 KB) 用户数据库.part2.rar (92.33 KB) 二个附件都要下载！ 考虑到有些人和我一样菜，说说使用方法： 首先下载上面二个附件，然后把第一个附件命名为1、第二个附件命名为2（不要搞错顺序了，否则不能解压缩！），再解压到你能找到的地方，得到一个名为“用户数据库”的prz 文件，然后按下图导入：
