氢氧化镁的生产工艺及用途

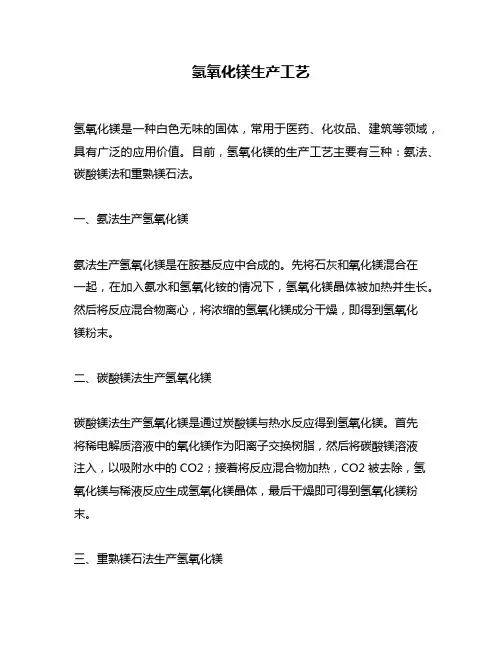

目前，工业生产氢氧化镁的方法有氨法和烧碱法等，且以氨法为主。由于氨法生产废水排放时氨态氮含量高，对环境污染大，同时因氨易挥发、有刺激气味，造成工人劳动环境差，此法扩产受到限制；烧碱法的生产成本比较高。所以采用成本低廉的石灰和卤水作为原料研究制备氢氧化镁的新工艺。
目前对于卤水中的资源-尤其是含量丰富的镁，未加以利用，造成了大量的资源流失；另外，海盐生产中产生的苦卤也含有大量的镁。这就造成了每年有大量的镁已废液的形式被排入盐湖或是海盐，既浪费了资源，又污染了环境。我国苦卤水资源居世界之首，但未得到红粉和有效的开发利用，日和利用卤水中的镁资源是苦卤化学资源综合利用中的重要课题。其中以卤水为原料，制备氢氧化镁是一条极其有效的途径。
氢氧化镁是一种弱碱，与较强碱性物料，如石灰、烧碱、纯碱相比，具有缓冲性大、活性大、吸附能力强、不具腐蚀性、安全可靠、无毒无害等优点。氢氧化镁吸附力强，活性大，料浆状产品流动性好，易输送、贮存，使用和调节方便，在国外广泛用于环保领域，可作为工业含酸废水的中和剂，工矿企业和矿井排放物中重金属的脱除剂，排烟脱硫剂，土地酸雨处理和pH值调节剂。氢氧化镁经特殊处理后又是一种无机添加型无毒阻燃剂，具有阻燃、阻滴、填充等多重性能。有关氢氧化镁的研究开发和生产十分活跃，其应用领域不断开拓，具有广阔的市场前景。

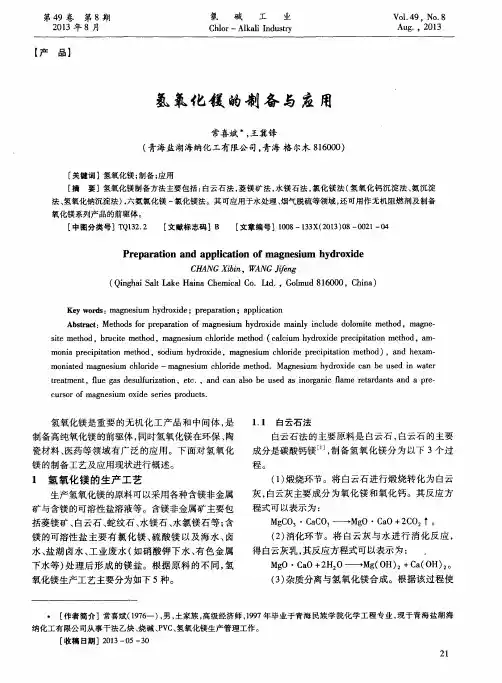

纳米氢氧化镁的制备 1 前言 氢氧化镁为新型镁质无机阻燃剂, 具有无毒、无烟、阻燃效果好等特点, 近年来已成为减烟、抑烟、阻燃等方面重要的无机阻燃剂。随着我国高分子合成材料工业快速发展及阻燃法规不断健全和完善, 对阻燃剂需求随之增加, 作为无毒、抑烟型的环保无机阻燃剂Mg( OH) 2 的需求更是十分迫切, 我国无机阻燃剂占整个阻燃剂用量的50% , 其中氢氧化镁阻燃剂 占无机阻燃剂30% 左右, 每年需要氢氧化镁阻燃剂9 万t, 但我国目前氢氧化镁阻燃剂年生产能力约为1. 3 万t , 故我国氢氧化镁发展潜力巨大[1~ 2] 。我国是镁矿资源大国, 具有得天独厚的资源优势和良好的市场前景。因此, 我国应改进Mg(OH) 2 现有生产工艺、规模化生产, 并加强Mg(OH) 2 应用研究, 以促进我国Mg ( OH) 2 阻燃剂的生产和发展。我国生产的氢氧化镁纯度低, 粒度分布较宽, 而目前国外都需要高纯微细氢氧化镁产品, 特别是 高纯纳米级的氢氧化镁产品, 用于各种高档复合材料的阻燃成分[ 3~ 4] 。纳米氢氧化镁是指颗粒粒度介于1~ 100 nm 的氢氧化镁, 作为一种纳米材料, 它具有纳米材料所具有的共性特点, 即小尺寸效应、量子尺寸效应、表面效应、宏观量子效应等, 用它充填于复合材料中能大大提高材料的阻燃性能、力学性能和其它性能。 2 氢氧化镁与其他碱类的比较 质言之，氢氧化镁毕竟是一种“碱”，与其他传统碱相比当然是一种弱碱。具有独特的缓冲能力。氢氧化镁除在作为阻燃剂领域应用外，在其他领域应用特别是作为中和剂应用都基于这种特性。现将氢氧化镁比其他传统碱类物质所具有的优点综述如下。使用Mg(OH)2做中和剂时，溶液的pH值一般不会超过9，这恰好是美国环保局的“清洁水条例(CleanwaterAet)”中允许排放物pH值的最高限度[5]，而其他碱类物质一般都大于12;与用生石灰、消石灰不同，用Mg(OH)2中和含硫酸的液体时形成可溶性的硫酸镁，可作为硫镁肥代替水镁矾(Kieserite)，而用前者则会形成难溶的硫酸钙;Mg(OH)2中和能力强，中和同体积和同浓度的含酸废液，Mg(OH)2用量比通常碱的用量减少30%。由于中和速度慢，形成的砖泥致密，体积小，沉降快，过滤时间缩短，龄泥的处理和排人费用也比传统的处理方法减少30%，在温度零度时不结冰，从而可降低人工和维修费用。属弱碱性物质，作业处理和使用均安全可靠[6]。关于氢氧化镁的这些优点，国外有很多议论，如美国DOW化学公司氢氧化镁市场部经理Mark Tomik说:“这种化学品正在敦促越来越多的厂家对酸性液体进行处理时加以采用，以取代传统方法。他还说，用户通过使用氢氧化镁而不用其他碱类物质，在沉淀物处理和清除方面可节省60%的费用[5]。” 3 纳米氢氧化镁的制备技术[ 7] 3. 1 直接沉淀法 直接沉淀法制备纳米氢氧化镁是向含有Mg2+的溶液中加入沉淀剂, 使生成的沉淀从溶液中析出,最常见的是氢氧化钠法和氨法[ 8- 11] , 反应过程为: Mg2+ + 2NaOH Mg(OH)2 + 2Na+ ( 1) Mg2+ + 2NH3.H2O Mg(OH)2 + 2NH4+ ( 2) 直接沉淀法操作工艺简单, 控制反应条件可制得片状、针状和球形的纳米氢氧化镁粉体。东北大学林慧博等[7]研究了用NaOH 和MgC l2.6H2O制备纳米氢氧化镁的最佳工艺条件为:反应 温度80℃, 反应时间20 min, Mg2+ 和OH- 物质的量比为1 ：2 ,Mg2+ 浓度为0. 5 mol/ L, 制得产品粒径约为90nm的片状均匀分散的氢氧化镁。由于氨的挥发性较强, 所以氨法制备纳米氢氧化镁容易造成环境污染。但用氢氧化钠方法制备纳米氢氧化镁成本相对较高,而且制备分散性良好的纳米氢氧化镁所需反应条件苛刻。
氢氧化镁阻燃剂生产方式有两种：一是利用化学合成法，即通过利用含有氯化镁的卤水、卤矿等原料与苛性碱类在水介质中反应，生成的氢氧化镁经过滤、洗涤干燥就可得到；另一种方式是通过天然矿物水镁石经磨细到所需粒度制得。 氢氧化镁的制备：先配制50％(质量分数)化镁溶液和20％(质量分数)的氢氧化钠溶液两者按n(MgCl2)：n(NaOH)=1搅拌混合5min，然后倒入1000mL的高压釜中拌，升温到180℃恒温搅拌8h。之后快速冷却，用蒸馏水洗涤、抽滤多次后，将所得膏状物在(1055)℃下烘干得到氢氧化镁(MH)白色粉体产品。 由于盐田产水氯镁石中含有少量泥沙等不溶性杂质，制备氢氧化镁之前必须对其进行除杂预处理。其方法是将水氯镁石加入到一定量的去离子水中，在低温度下搅拌溶解成饱和氯化镁溶液，过滤除去悬浮物杂质。 取过滤除杂后饱和氯化镁溶液，用适量去离子水稀释成含Mg2+3～4mol／L的卤水，氨水浓25％，沉镁反应时氨水和卤水同时滴加到带有搅拌置的反应器中，该反应器预先加入有一定量由氨水与氯化铵配制成的反应底液(pH为11)。通过控氨水与卤水的滴加速度来控制反应体系的pH=11不变，反应温度为55℃。反应生成的Mg(OH 过滤分离后用稀氨水和无水酒精先后各洗涤三次。然后置于无水酒精中，采用超声波分散。过滤分离后在真空干燥箱中于60℃条件下进行真空干燥，得到白疏松的超细氢氧化镁粉末。 将净制好的卤水(MgCl2)2L置放于5L的烧杯中，搅拌，同时滴
加相等体积的NaOH溶液，卤水与NaOH溶液物质的量比为1：2，滴加时间1h，得到Mg（OH）2浆液。 一步法 将卤块加水溶解，精制卤液打入反应釜中，加水调至要求的浓度后升温到50~70℃；一定浓度的氨水在混合槽中加入一定量的表面处理剂，在搅拌下溶解时间1h左右。然后慢慢地将氮表面处理剂溶液加入到反应釜中进行反应，反应温度50~70℃，反应时间1~2h。待氨处理剂溶液加完后，提高反应液温度到80~90℃，恒温处理2~3h后，放料进行过滤、干燥、粉碎，制得氢氧化镁阻燃剂产品。 纳米氢氧化镁 首先，用EDTA络合滴定法测定氯化镁的含镁量，然后分别以去离子水、乙醇与水（乙醇与水的比例分别为l：2、1：1、2：1)的混合溶剂和无水乙醇为溶剂，配制含Mg离子浓度为1.0mol/L制过程先将氯化镁溶解在部分溶剂中，然后滤出杂质，洗涤杂质多次后稀释到0.mol/L液50mL，置于200mL烧杯中，然后加入10mL氨水，加入方式为先缓慢加入，边加入边搅拌，待溶液呈现稳定沉淀时快速加入剩余氨水。沉淀静放一段时间后，抽滤并用去离子水洗涤多次，再用无水乙醇洗涤3次，收集滤液，最后将滤饼置于微波炉中快速干燥。 微胶囊技术 在装有搅拌器、温度计、滴液漏斗、冷凝器的四口烧瓶中加入162．8g37％的甲醛溶液与80g尿素，再加入适量三乙醇胺调节pH=8，并加热到70℃，保温1h，得到粘稠的液体，然后用330mL稀释，形
氢氧化镁阻燃剂 简介 氢氧化镁简称MH，分子式Mg(OH)2，分子量重58.33.白色粉末，相对密度2.39。折射率1.561-1.581。在300℃以下稳定，320℃开始分解，生成氧化镁和水，430℃时分解速度最快，490℃时分解完结。溶于烯酸和铵盐溶液，不溶于水、乙醇。氢氧化镁不仅有阻燃作用，还有一眼功能，无毒、无腐蚀性，多种性能优于氢氧化铝，安全廉价，属于环保型无机阻燃剂。 阻燃机理 氢氧化镁在受热时（340-490度）发生分解吸收燃烧物表面热量到阻燃作用；同时释放出大量水分稀释燃物表面的氧气，分解生成的活性氧化镁附着于可燃物表面又进一步阻止了燃烧的进行。氢氧化镁在整个阻燃过程中不但没有任何有害物质产生，而且其分解的产物在阻燃的同时还能够大量吸收橡胶、塑料等高分子燃烧所产生的有害气体和烟雾，活性氧化镁不断吸收未完全燃烧的熔化残留物，从使燃烧很快停止的同时消除烟雾、阻止熔滴，是一种新兴的环保型无机阻燃剂。 分类 阻燃剂按化学成份可以分为有机阻燃剂和无机阻燃两大类。有机阻燃剂又分为磷系和卤系两个系列。由于有机阻燃剂存在着分解产物毒性大、烟雾大等缺点，正逐步被无机阻燃剂所替代。
无机阻燃剂主要品种有氢氧化铝、氢氧化镁、红磷、氧化锑、氧化锡、氧化钼、钼酸铵、硼酸锌等，其中以氢氧化铝和氢氧化镁因分解吸热量大，并产生H2O可起到隔绝空气作用，其分解后氧化物又是耐高温物质，故二种阻燃剂不仅可起到阻燃作用，而且可以起到填充作用，它所具有不产生腐蚀性卤气及有害气体、不挥发、效果持久、无毒、无烟、不滴等特点。 涂料等高分子材料中，特别是对矿用导风筒涂覆布、PVC整芯运输带、阻燃胶板、蓬布、PVC电线电缆料、矿用电缆护套、电缆附件的阻燃、消烟抗静电，可代替氢氧化铝，具有优良的阻燃效果。 种类间比较 目前国内氢氧化铝用量较多，但随着高聚物加工温度的提高，氢氧化铝易分解，降低阻燃作用，氢氧化镁较氢氧化铝具有如下优点： ①氢氧化镁热分解温度达330℃，比氢氧化铝高100℃，故有利于塑料加工温度的提高，加快挤塑速度，缩短模塑时间； ②氢氧化镁与酸的中和能力强，可较快地中和塑料燃烧过程产生的酸性气体SO2、NOx、CO2等； ③氢氧化镁分解能高，有利于吸收燃烧热，提高阻燃效率； ④氢氧化镁抑烟能力强、硬度小，对设备摩擦小，有助于延长生产设备
无机化学之沉淀平衡题目+答案 第10章降水平衡 1。(0671)对于CaF 2，Ksp=3.95？10-11，氟离子浓度为3.0mol·DM-3的溶液中Ca2+离子的最高可能浓度为.................................................................................................................. ..............................................................................10-11摩尔dm-3(摄氏度)1.09？10毫升DM -13 -3 (B)1.09？10-12摩尔dm-3 (D)4.39？10摩尔马克 -9 -12 -3 2。(3669)cac2o 4的= 2.6？100.020mol dmCa ？当C2O24-32+ 溶液中形成沉淀时，要求................................(b) (a) 1.1？10-9摩尔dm-3 (C)2.2？10摩尔DM -5 -3 的离子浓度应至少为 = 1.3？10-7摩尔dm-3 (D)2.2？10 mol DM
沉淀 -7 -3 3。(4363)在下列试剂中，可溶的 是(d) (a)浓盐酸(B)浓硫酸(C)浓醋酸(D)浓HNO 3 4。(1637)物质 是(a) 3-3+ (a)铁(oh) 3 (b)铁(oh)6](c)[铁(NH3)6] (d)[铁(NH3)3(H2O)3]3+ -3 5。氯化银在纯水中的溶解度大于在0.10毫升氯化钠溶液中的溶解度………(a)(氯化银:KSP = 1.77？10-10) 1 (a)约7.5？10倍(b)约7.5？10倍(c)约75倍(d)不是上述数据 6。(6685)有0.050dm3溶液，含有0.10摩尔DM-3[铁(H2O) 6] 3+。当加入含0.02摩尔氢氧化钠的0.050毫米溶液时，有棕色 色 沉淀
2009年第1期 青海师范大学学报(自然科学版) Journal of Qinghai Norm al U niversity(Natural Science) 2009 No.1纳米氢氧化镁阻燃剂的制备工艺 王书海,温小明 (青海师范大学化学系,青海西宁 810008) 摘 要:本文主要研究了湿法纳米氢氧化镁阻燃剂的制备工艺过程,对制得纳米氢氧化镁阻燃剂进行测试,并将粉体添加到 软质PVC体系中测定该体系的活化数、氧指数、拉伸强度和断裂伸长率等.通过单因素优选法和正交试验法分析,结果表 明,最佳的工艺条件:聚乙二醇(PEG)为分散剂,硬脂酸为改性剂,分散剂的用量为2 5%,改性时间为90min,改性温度为 70 ,改性剂用量为5%(质量分数);添加了纳米氢氧化镁阻燃剂粉体的软质PVC体系的阻燃性能有了显著提高,同时减少 了氢氧化镁添加剂的用量和降低了对体系机械力学性能的影响. 关键词:氢氧化镁;阻燃剂;纳米;表面改性;分散剂 中图分类号:O157 5 文献标识码:A 文章编号:1001-7542(2009)01-0043-05 0 引言 随着有机高分子材料的迅速发展和广泛应用,有机物的易燃性和燃烧后放出大量的 卤烟 越来越受到人们的关注.无机阻燃剂的研究被提上日程,无机阻燃剂氢氧化镁由于其分解温度高(340 ~ 490 )、无毒、无烟、抗酸、无腐蚀性、价格便宜等[1]优点受到人们的欢迎.但由于氢氧化镁其表面的强极性的,自身容易聚合.添加到有机材料中很难使其均匀分散,而且界面难以形成很好的结合.通常氢氧化镁阻燃剂在较高的填充量下(填充量高达60%[2])才有较好的阻燃效果,但较高的填充量下有机材料的机械性能和成形性急剧下降.很难在两者之间中和,氢氧化镁的超细化和表面改性成为制约氢氧化镁阻燃剂大量应用的关键. 李克民[3]通过用偶联剂对氢氧化镁表面改性处理添加到有机高分子材料中取得了较好的效果,显著的提高了有机高分子材料的阻燃、抗酸等性能.改性后的氢氧化镁一般颗粒较大,很难在有机高分子材料中达到较好分散的效果.何昌洪、张密林等[4]人以氯化镁和氨水为原料制得了粒径100nm~ 150nm的纳米氢氧化镁,较小颗粒的氢氧化镁由于表面强极性很容易二次聚合,易胶结,洗涤过滤困难,而且收率较低.刘立华、宋云华等[5]人选择了几种常用的表面改性剂对纳米氢氧化镁进行湿法表面改性处理,降低了对有机材料机械力学性能的影响,但制备纳米氢氧化镁条件较为苛刻,工艺较为复杂. 本文首次通过把湿法制得纳米氢氧化镁并不将其从体系中分离,直接在水溶液体系中对其进行包裹改性处理,可以有效的防止了纳米氢氧化镁的二次聚合和胶结.同时通过对不同的试剂和反应条件进行试验,确定了制备纳米氢氧化镁阻燃剂的最佳工艺条件. 1 实验 1 1 主要原料和仪器 1 1 1 原料和试剂 氢氧化镁粉末(由青海镁业有限公司提供;d>10um);聚乙二醇(PEG),(分子量6000上海化学试剂采购供应站);硬脂酸,(大连大平油脂化学有限公司);硬脂酸钠,(常州市环琦贸易有限公司);十二烷基苯磺酸钠,(上海英鹏化学试剂有限公司);钛酸酯偶联剂,(南京能德化工有限公司);十二烷基硫酸钠、 收稿日期:2008-04-09 作者简介:王书海(1986-),男(汉族),江苏徐州人,2007级研究生,研究方向:材料添加剂研究.
氢氧化镁综合介绍 基本介绍： 氢氧化镁（化学式：Mg(OH)2、分子量58.32）是镁的氢氧化物，为白色晶体或粉末，难溶于水，广泛用作阻燃剂、抗酸剂和胃酸中和剂。氢氧化镁在水中的悬浊液称为氢氧化镁乳剂，简称镁乳，用于中和过多的胃酸和治疗便秘。水溶液，呈碱性。用做分析试剂，还用于制药工业。 物化性质： 白色晶体或粉末。水溶液呈碱性。2.36g/cm3。溶于稀酸和铵盐溶液，几乎不溶于水和醇。在水中的溶解度（18℃）为0.0009g/100g 。易吸收空气中的二氧化碳。在碱性溶液中加热到200℃以上时变成六方晶体系结晶。在350℃分解而成氧化镁和水。高于500℃时失去水转变为氧化镁。沸水中碳酸镁可转变为溶解性更差的氢氧化镁。粒径1.5-2μm ，目数10000,白度≥95。 生产工艺： 1、水镁石磨细法 由于由天然水镁石磨细生产氢氧化镁只是一个物理过程，因此需要较纯净的天然水镁石资源。天然矿物水镁石的主要成分是氢氧化镁, 是一种层状结构的氢氧化物, 属于三方晶系, 常见的构造有块状、球状及纤维状, 是迄今自然界发现的含镁量最高的一种矿物。水镁石磨细法制备氢氧化镁, 是将水镁石粉碎成水镁石粉 ( 150μm ) , 再将水镁石粉气流粉碎至 1~ 26μm 粉体 ( 由表面活性剂改性的氢氧化镁 ) 。该氢氧化镁制造工艺简单, 价格也较低。该方法生产的是重质氢氧化镁。 2、化学合成法 化学合成法是利用含有氯化镁的卤水、卤矿等与苛性碱类物质在水介质中反应, 生成氢氧化镁浆料, 经过滤、洗涤、干燥制得氢氧化镁。化学合成法中应用较多的方法包括氢氧化钙法、氨法、氢氧化钠法。采用这些方法生产的是轻质氢氧化镁。氢氧化钙法又称石灰乳法, 是以 Ca(OH)2为沉淀剂, 是一种传统的制备 方法。该法优点是原料易得, 生产工艺简单, 成本较低。但是, 由于所得产品粒度小 (可达 0. 51μm 以下) , 聚附倾向大, 难于沉降、过滤及洗涤, 并且易吸附硅、钙、铁等杂质离子，因此产品纯度低, 只适用于对纯度要求不太高的行业, 如烟气脱硫和酸性废水中和等。 氢氧化钠法是采用氯化镁水溶液与烧碱反应制备氢氧化镁。该方法优点是操作简单, 产物的形貌、粒度分布及纯度、晶体结构均易于控制, 适宜制备高纯微细产品。但是, 烧碱的使用会使成本增大；另外, 由于粒度较细, 过滤有一定困 难。用氢氧化钠沉淀卤水生成碱式氯化镁沉淀, 如果要得到氢氧化镁需要在高压 釜中再进行水热处理, 使之转化成氢氧化镁晶体。由于氢氧化钠是强碱, 如果条件控制不当会使生成的氢氧化镁形成胶体, 给产物性能的控制带来困难, 同时 也易带入较多的Na 和 Cl 。与氨法比较, 该方法的母液回收不如氨法容易。 + - +
修订工业氢氧化镁化工行业标准编制说明 根据国家发展和改革委员会办公厅文件“发改办工业[2005]739 号《国家发展改革委办公厅下达2005 年行业标准项目计划的通知》的要求，在2005 年～2006 年内完成HG/T 3607—2000《工业氢氧化镁》化工行业标准的修订工作。 1 、Mg(OH) 2 58.34 白色固体粉末，结晶或无定形粉末。难溶于水，不溶于碱性溶液，易溶于稀酸和铵盐溶液。受热分解为氧化镁和水，初始分解温度为340℃，430℃时分解速度最快，到490℃时分解完全。 2 经过表面处理的氢氧化镁作为优良阻燃剂和填充剂可以应用于 EVA、PP、PVC、PS、HIPS、ABS 塑料中，也可用于不饱和聚脂、油漆和涂料中。环保工程用作无污染的中和剂，造纸工业中的填充剂，气体净化、锅炉排烟与废油的脱硫剂；还用于镁盐制造、砂糖精制、制药、牙粉、保温材料、电线电缆、运输带、导风筒、电气器材、新型建材、玻璃钢制品、油漆以及作为土壤改良剂等。采用一般合成法制得的普通型氢氧化镁，表面极性大，粒子之间集聚成团性强，在塑料中的分散性和相容性都很差，故用于制造镁盐、保温材料、烟气脱硫等。采用特殊工艺过程制得阻燃性氢氧化镁，具有比表面积小，成团性差，与高分子材料相容性好，易分散的优点。可以用作塑料的优良阻燃剂和填充剂。 3 3.1 根据碳酸钙和碳酸镁分解温度不同，在白云石煅烧时，将温度控制在 750℃以下，得到白云灰，经消化，除渣及固液分离、干燥等制得产品。该法适用于大量生产含氢氧化镁稍低的产品。 3.2 以含有氯化镁的卤水为原料与碱性物质（如氢氧化钙、氨水、氢氧化钠等）在水溶液中反应，生成氢氧化镁沉淀，经过滤、洗涤、干燥而制得产品。本法适用于生产含氢氧化镁稍高的产品。 3.3 卤水经过精制，除去杂质，送往电解槽，经电解获得氢氧化镁沉淀物，分离、干燥制得产品。电解卤水法适用于制造产量较大的含氢氧化镁较高的氢氧化镁。但能耗较高，不适于电力较紧张地区。 3. 4 将含量大于 94%的菱镁矿和无烟煤或焦炭置于竖窑内煅烧，生成氧化镁和二氧化碳。将菱苦土过 120 目筛后，置于反应罐内，用水按一定比例调成浆状，搅拌均匀，加热到90℃以上，缓慢加入一定浓度的工业盐酸，反应完毕后抽滤得到一定浓度的氯化镁溶液。氯化镁溶液与一定浓度的氨水在合成釜中进行复分解反应，生成新型碱式氯化镁。然后送入水热处理釜内，在120℃～250℃处理1～10 小时。从水热处理釜出来的混合物加水稀释，漂洗、沉降、离心分离后制取湿产品。它具有晶粒大，比表面积小，分散性好的特点，纯度一般大于90%。 3. 5 对生产企业的调查中发现，企业还使用其它的生产工艺，如轻烧粉－水合法及以优质碳酸镁为原料，经化工合成生产氢氧化镁的新工艺。综上所述，生产氢氧化镁的原料很多，有水镁石、卤水、轻烧粉（氧化镁）、优质碳酸镁、氯化镁等几种。 3.1 编制原则 3.1.1 积极采用国际标准和国外先进标准； 3.1.2 有利于促进技术进步，提高产品质量； 3.1.3 有利于合理利用资源，提高经济效益； 3.1.4 符合用户要求，保护消费者利益，促进对外贸易。 3.2 编制依据 3.2.1 国内外标准指标对比表（见附表1）； 3.2.2 国内外标准试验方法对比表（见附表2）； 3.2.3 国内生产厂质量月报（见附表3）； 3.2.4 编制过程中的验证数据。全国化学标准化技术委员会无机化工分会接到制标任务后，查阅了国内外标准及有关技术资料，并向生产、使用单位发函，进行调查并广泛征求对修标的意见，在此基础上提出了文献小结。2005 年 10 月，在天津召开了制定标准工作方案会，会上确定了工业氢氧化镁的指标项目和试验方法等内容，提出了工作方案。会后，各有关单位根据工作方案的安排进行了试验工作，并对本厂产品进行了质量考核。 200 6 年5 月由负责起草单位提出了标准
沉淀溶解平衡 基础题 一、选择题（每题4分） 1、铝和镓的性质相似，如M(OH)3都是难溶的两性氢氧化物。在自然界镓常以极少量分散于铝矿，如Al2O3中。用NaOH溶液处理铝矿（Al2O3）时，生成NaAlO 2、NaGaO2；而后通入适量CO2，得Al(OH)3沉淀，而NaGaO2留在溶液中（循环多次后成为提取镓的原料）。发生后一步反应是因为（） A、镓酸酸性强于铝酸 B、铝酸酸性强于镓酸 C、镓浓度小，所以不沉淀 D、Al(OH)3是难溶物 二、填空题 1、一些电解质如BaSO4在水中只能溶解很少、可以说是难以溶解，所以称为______________。尽管这些电解质难以溶解于水中，但在水中也会建立一种________ _____。 2、难溶电解质在水中的沉淀溶解平衡和化学平衡、电离平衡一样，合乎平衡的基本特征、满足平衡的变化基本规律，其基本特征为：（1）________ ____（2）__ ______ ____ （3）________ ____（4）________ ____ 3、难溶电解质在水中存在沉淀溶解平衡，其平衡常数称为_______ __，简称_______ __。请写出PbI2Cu(OH)2 BaSO4 CaCO3 Al(OH)3 CuS的沉淀溶解平衡与溶度积K SP表达式 4、溶度积K SP反映了难溶电解质在水中的__ ______ ___，K SP的大小和溶质的溶解度不同，它只与__ ______ 有关，与__ ______ 无关。利用溶度积K SP可以判断__ ______ __、__ ______ __以及__ _____ _ __。 5、沉淀转化的实质是__ _____ _ __。 （1）当Qc 大于Ksp时，情况为：_____ _ （2）当Qc 等于Ksp时，情况为：__ _____ _ （3）当Qc 小于Ksp时，情况为：__ _____ _ 6、将AgNO3溶液依次加入氯化钠溶液、溴化钠溶液、碘化钾溶液中都会出现不同颜色的沉淀，沉淀的颜色变化是_ ____ →_ _ ___ →____ _。出现这种颜色变化的原因是： _ _____ _ 7、将足量BaCO3分别加入：①30mL 水②10mL 0.2mol/LNa2CO3溶液③50mL 0.01mol/L 氯化钡溶液④100mL 0.01mol/L盐酸中溶解至溶液饱和。请确定各溶液中Ba2+的浓度由大到小的顺序为：_____ 8、已知在室温时，Cu(OH)2的溶度积Ksp=2.2×10－20 mol3·L－3，求室温下Cu(OH)2饱和溶液中Cu2+和OH-的物质的量浓度。 强化题 一、选择题（每题4分） 1．下列说法正确的是 A．在一定温度下AgCl水溶液中，Ag+和Cl-浓度的乘积是一个常数 B．AgCl的K sp=1.8×10-10 mol2·L-2，在任何含AgCl固体的溶液中，c(Ag+)=c(Cl-)且Ag+与Cl-浓度的乘积等于1.8×10-10 mol2·L-2 C．温度一定时，当溶液中Ag+和Cl-浓度的乘积等于K sp值时，此溶液为AgCl的饱和溶液D．向饱和AgCl水溶液中加入盐酸，K sp值变大。 2．把Ca(OH)2放入蒸馏水中，一段时间后达到平衡：Ca(OH)2(s)Ca2+(aq)+2OH (aq)。下列说法正确的是 A．加热，溶液的pH升高B．恒温下，加入CaO，溶液pH不变
高纯氧化镁的制备方法总结
————————————————————————————————作者：————————————————————————————————日期：
高纯氧化镁制备方法 1．卤水制备氧化镁 1.1石灰法 将氯化镁溶液与煅烧石灰石（或白云石）灰乳反应生成氢氧化镁，煅烧得氧化镁。 此法会产生1t镁砂会产生2.76吨CaCl2，如果不能对其进行有效利用，会造成新的废物堆积，只是生产不能扩大。 1.2碳铵法 碳酸氢铵（或二氧化碳和氨）同氯化镁溶液反应生成碱式碳酸镁，经煅烧得到氧化镁。
该法以碳酸氢氨为原料，蒸发水量大，势必耗能较大，生产成本较高。如果能够利用合成氨工厂排放的二氧化碳及中间产品氨为原料，可降低其成本。 1.3氨法 将水氯化镁石（或老卤）与液氨加入晶种沉镁，沉淀经洗涤、烘干、煅烧得到氧化镁产品。 此法沉镁效率可达80%-85%，氨转化率可达80%,产品中氧化镁质量分数在99%以上，副产品NH4Cl可作为化肥化工原料，而且无三废，基本无污染。如在沉镁过程中添加特殊晶种核心，可产生超细氧化镁、磁性氧化镁和空气氧化镁等等。 1.4纯碱法 将卤水与纯碱反应，生成碱式碳酸镁沉淀，洗涤脱水后煅烧，制得氧化镁。 此法制得的氧化镁产品纯度较高，工艺简单，能耗小，但使用纯碱会使成本过高。
以上方法都在液相中反应，通过加入沉淀剂、洗涤剂和化学精制等方法除去杂质离子，保持碱式碳酸镁或氢氧化镁的纯度，最终高纯镁砂纯度可达99.9%以上。但是卤水生产高纯镁砂成本过高，能源消耗大，生产工艺复杂，存在很多难点. 1.5水氯镁石直接热解 含水氯化镁直接在空气（或热气流）中加热，随着温度升高能逐步失去结晶水。反应方程式如下： 该法工艺流程较简单，不需消耗任何辅助原料，使生产成本降低，更易实现镁的高值化和产业化。现行方法主要有喷雾法和沸腾炉法。 1.5.1喷雾热解法 将卤水直接喷入热分解反应炉中进行热分解，煅烧后得粗氧化镁，多次水洗除去未完全分解的可溶性氯化物，粗氧化镁完全水化生成氢氧化镁，煅烧至轻质氧化镁，再重烧得到高纯镁砂，纯度可达99%以上。 喷雾法工艺流程用此法生产氧化镁具有工业规模的厂家是以色列Mishor Rotem的死海方镁石公司。此工艺的热解时间短，生产成本较低，但回收率比较低，氯化氢尾气腐蚀性强，对设备的要求很高，而且对氯化氢尾气的吸收和浓缩有很大难度。 1.5.2沸腾炉热解法 将原料经沸腾炉脱水，热解和焙烧，产品由出料管自动溢入集料缶储存。 矿石沸腾炉炉体散热较大，应采用适当的隔热保温措施，才能较低散热，提高炉子的有效热利用率。 2.固体矿制备氧化镁 2.1煅烧菱镁矿法 菱镁矿中含90%以上的碳酸镁，以及少量碳酸钙和其他微量杂质，直接煅烧便能得到纯度较
镁及其化合物的化学方程式和离子方程式 一、镁 1、镁在氧气中燃烧：2Mg＋O22MgO 2、镁在氯气中燃烧：Mg＋Cl2MgCl2 3、镁在氮气中燃烧：3Mg＋N2Mg3N2 4、镁在二氧化碳中燃烧：2Mg＋CO22MgO＋C 5、镁与硫共热：Mg＋S MgS 6、镁与水共热：Mg＋2H2O Mg(OH)2＋H2↑ 7、镁和盐酸反应：Mg＋2HCl MgCl2＋H2↑ Mg＋2H＋Mg2＋＋H2↑ 8、镁和醋酸反应：Mg＋2CH3COOH(CH3COO)2Mg＋H2↑ Mg＋2CH3COOH2CH3COO－＋Mg2＋＋H2↑ 9、镁和氯化铵溶液反应：Mg＋2NH4Cl MgCl2＋2NH3↑＋H2↑ Mg＋2NH4＋Mg2＋＋2NH3↑＋H2↑ 10、将少量的镁投入到氯化铁溶液中：Mg＋2FeCl32FeCl2＋MgCl2 Mg＋2Fe3＋Mg2＋＋2Fe2＋ 11、将过量的镁投入到氯化铁溶液中：3Mg＋2FeCl33MgCl2＋2Fe 3Mg＋2Fe3＋3Mg2＋＋2Fe 12、镁和硫酸铜溶液反应：Mg＋CuSO4MgSO4＋Cu Mg＋Cu2＋Mg2＋＋Cu 13、镁和浓硫酸反应：Mg＋2H2SO4MgSO4＋SO2↑＋2H2O 14、镁和浓硝酸反应：Mg＋4HNO3Mg(NO3)2＋2NO2↑＋2H2O Mg＋4H＋＋2NO3－Mg2＋＋2NO2↑＋2H2O
15、镁和稀硝酸反应：3Mg＋8HNO33Mg(NO3)2＋2NO ↑＋4H2O 3Mg＋8H＋＋2NO3－Mg2＋＋2NO ↑＋4H2O 二、氧化镁 1、氧化镁与盐酸反应：MgO＋2HCl MgCl2＋H2O MgO＋2H＋Mg2＋＋H2O 2、氧化镁和醋酸反应：MgO＋2CH3COOH(CH3COO)2Mg＋H2O MgO＋2CH3COOH Mg2＋＋2CH3COO－＋H2O 3、氧化镁溶于氯化铵溶液中：MgO＋2NH4Cl MgCl2＋2NH3↑＋H2O MgO＋2NH4＋Mg2＋＋2NH3↑＋H2O 4、氧化镁投入到氯化铁溶液中：3MgO＋2FeCl3＋3H2O3MgCl2＋2Fe(OH)3 3MgO＋2Fe3＋＋3H2O3Mg2＋＋2Fe(OH)3三、氢氧化镁 1、氢氧化镁和盐酸反应：Mg(OH)2＋2HCl MgCl2＋2H2O Mg(OH)2＋2H＋Mg2＋＋2H2O 2、氢氧化镁和醋酸反应：Mg(OH)2＋2CH3COOH(CH3COO)2Mg＋2H2O Mg(OH)2＋2CH3COOH2CH3COO－＋Mg2＋＋2H2O 3、氢氧化镁溶于氯化铵溶液中：Mg(OH)2＋2NH4Cl MgCl2＋2NH3↑＋2H2O Mg(OH)2＋2NH4＋Mg2＋＋2NH3↑＋2H2O 4、氢氧化镁投入到氯化铁溶液中：3Mg(OH)2＋2FeCl33MgCl2＋2Fe(OH)3 3Mg(OH)2＋2Fe3＋3Mg2＋＋2Fe(OH)3 5、氢氧化镁受热分解：Mg(OH)2MgO＋H2O 四、氯化镁 1、氯化镁溶液与硝酸银溶液反应：MgCl2＋2AgNO32AgCl ↓＋Mg(NO3)2 Cl－＋Ag＋AgCl ↓
直接沉淀法制备超细氢氧化镁 摘要：实验中采用直接沉淀法合成超细氢氧化镁。考察影响MH粒径大小的影响因素，如反应时间、反应温度、反应物浓度和分散剂的添加量。同时采用激光粒度仪和XRD衍射分析仪表征所制备的超细氢氧化镁的性能。XRD衍射分析结果表明采用两种分散剂制备的产品结构与典型Mg(OH)2的结构一致。产品平均最小粒径为200nm.实验研究结果表明，作为分散剂的无水乙醇和PEG6000通过阻碍粒子团聚，能明显降低产品的平均粒径。从经济和环保角度来讲，采用PEG6000作为分散剂的方法更适合制备超细氢氧化镁。 关键词：超细氢氧化镁；直接沉淀法；Mg(OH)2；无水乙醇；PEG6000 Preparation of superfine magnesium hydroxide by direct precipitation method Abstract：In this study, superfine magnesium hydroxide was synthesized by direct precipitation method. The influence factors, such as reaction time, reaction temperature, solution concentration and the additive amount of dispersing agent on the particle size of MH were investigated. The properties of prepared Mg(OH)2were studied by Laser particle size analyzer, X-ray diffraction(XRD). The results of XRD showed that the prepared Mg(OH)2 with two kinds of dispersing agent has the same structure compared to the typical Mg(OH)2. The average particle size is about 200nm. The study indicated that the ethanol and PEG6000 as the dispersing agent can obviously reduce the average size of samples by preventing particles reunion. From the point of view of economic and environmental protection, PEG6000 is better to used as the dispersing agents for preparating super fine magnesium hydroxide. Keywords- superfine magnesium hydroxide ; Direct precipitation method ; Mg(OH)2; ethanol; PEG6000 引言 超细氢氧化镁（MH）因其无毒、抑烟、分解温度高等特点，可作为高性能无机阻燃剂应用于高分子材料中，能进一步提高材料的阻燃性能和力学性能，近年来成为国内外研究和开发的热点，广受人们的关注[1-5]。目前制备超细氢氧化镁的方法有物理粉碎法[6]、水热反应法[7-8]、均相沉淀法[9]、直接沉淀法[10]等[11]。粉碎法通过机械力的作用将水镁石物料粉碎、磨细。粉碎法效率低、能耗大，所得颗粒较粗，粒度分布较宽，里面杂质含量高。水热法对
三十五、氮及其化合物（一） 一、氮气 1、组成：分子式：N 2 2、结构：电子式：：N ：：N ： 结构式：N N 晶体类型：分子晶体 化学键：非极性键 结构微粒的作用力：范德华力 3、物理性质：一种无色无味比空气略轻难溶于水的气体 4、化学性质：非金属性、氧化性、还原性、不活泼性 （1）氮气和镁在加热条件下反应：3Mg ＋N 2 △ Mg 3N 2 （2）氮气和氧气在放电下反应：N 2＋O 2 高温 2NO （3）工业上利用氮气合成氨：N 2＋3H 2 催化剂 高温高压 2NH 3 5、制法：工业上采用液化空气法制备。 实验室制取用饱和的氯化铵溶液和饱和的亚硝酸钠溶液共热： NH 4Cl ＋NaNO 2 △ NaCl ＋N 2↑＋2H 2O 6、用途：合成氨、作保护气、 二、氨气 1、组成：分子式：NH 3 2、结构：电子式： H ：N ： 结构式： H —N 晶体类型：分子晶体 几何构型：三角锥形 化学键：极性键 结构微粒的作用力：范德华力 3、物理性质：一种无色有刺激性气味比空气轻极易溶于水的气体。 4、化学性质：溶于水呈碱性、还原性、络合性 （1）氨气与水反应：NH 3＋H 2O NH 3·H 2O （2）氨气通入硫酸中：2NH 3＋H 2SO 4===(NH 4)2SO 4 （3）氨气通入二氧化碳的水溶液中：NH 3＋CO 2＋H 2O ===NH 4HCO 3 （4）少量的氨气通入硝酸银溶液中：AgNO 3＋NH 3＋H 2O ===AgOH↓＋NH 4NO 3 （5）过量氨气通入硝酸银溶液中：AgNO 3＋2NH 3===Ag(NH 3)2NO 3 （6）氨气通入氯化镁溶液中：MgCl 2＋2NH 3＋2H 2O ===Mg(OH)2↓＋2NH 4Cl （7）氨气通入氯化铁溶液中：FeCl 3＋3NH 3＋3H 2O ===Fe(OH)3↓＋3NH 4Cl （8）少量氨气通入硫酸铜溶液中：CuSO 4＋2NH 3＋2H 2O ===Cu(OH)2↓＋(NH 4)2SO 4 （9）氨气通入硫酸铝溶液中：Al 2(SO 4)3＋6NH 3＋6H 2O ===2Al(OH)3↓＋3(NH 4)2SO 4 （10）氨气在纯氧中燃烧：4NH 3＋3O 2 点燃 2N 2＋6H 2O （11）氨气和氧气的催化氧化：4NH 3＋5O 2 催化剂 △ 4NO ＋6H 2O （12）少量的氨气和氯气反应：2NH 3＋3Cl 2===N 2＋6HCl （13）过量的氨气和氯气反应：8NH 3＋3Cl 2===N 2＋6NH 4Cl （14）氨气通入灼热的氧化铜：2NH 3＋3CuO △ 2＋3Cu ＋3H 2O H H ·· ·· H H ··
氢氧化镁阻燃剂的制备 介绍了氢氧化镁阻燃剂的特点和阻燃机理，重点阐述了氢氧化镁阻燃剂的制备方法，并讨论了其存在问题和发展方向。 标签：氢氧化镁；阻燃剂；制备 非卤化无机阻燃剂近年来成为研究的热点。非卤化无机阻燃剂应用于高分子材料的阻燃，可减少高分子材料燃烧时产生的有毒物质及污染物的产生量，保护环境，减少火灾损失。非卤化无机阻燃剂氢氧化镁是无机阻燃剂的新起之秀，引起广大研究者的兴趣。本文介绍氢氧化镁阻燃剂的特点和阻燃机理，重点介绍纳米氢氧化镁阻燃剂的制备方法，并对其研究方向进行展望。 1 氢氧化镁阻燃剂的特点和阻燃机理 氢氧化镁作为新型的无卤阻燃剂来源于其高温下的热分解反应。当温度达到340℃时，氢氧化镁开始分解，其分解方程式如下： 氢氧化镁热分解过程中生成氧化镁和水，完全分解时温度高达490℃。氢氧化镁热分解所产生的水蒸气能够吸收大量的热量，降低材料的表面温度，减少可燃小分子物质的产生，同时也稀释了高分子材料表面的氧气，使燃烧难以进行；此外，氢氧化镁与可燃物反应产生的碳化层可有效隔绝氧气阻碍可燃物的热分解；热分解产生耐火材料氧化镁能够覆盖聚合物的表面，有效阻止燃烧。同时，氢氧化镁还具有吸烟的作用。 氢氧化镁作为阻燃剂在高分子材料燃烧过程中不产生有害物质，且能够中和酸性气体，避免二次污染，绿色环保。但氢氧化镁表面具有较强的亲水性，与疏水性的聚合物分子亲和力较差。此外，氢氧化镁用作阻燃剂时只有其填充量>40%才具有较好的阻燃效果，但高填充量降低了高分子聚合物材料的机械性能和加工性能。采用特殊的方法制备分散性能好的氢氧化镁阻燃剂成为研究的重点。 2 氢氧化镁的制备 氢氧化镁的制备方法有多种，根据物态的不同，可分为固相法、气相法、液相法。液相法主要有沉淀法和水热反应法，沉淀法依据沉淀剂的种类不同细分为石灰法、氨法和氢氧化钠法，根据沉淀实施的具体方式不同又可分为直接沉淀法、均相沉淀法、溶液沉淀法和沉淀-共沸法以及反向沉淀法。沉淀法是将沉淀剂与Mg2+反应得到氢氧化镁的方法，也是最常用的氢氧化镁制备方法。水热法是以水为溶剂，在一定温度和压力下进行化学反应制备氢氧化镁的方法。水热处理氢氧化镁时需特殊的高压反应器，成本相对较高。 石灰法制备氢氧化镁的反应式如下所示：
氧 化 镁 市 场 分 析 报 告 2012/
目录 1.选题背景 2.氧化镁的性能、分类及用途 2.1氧化镁的性能特点 2.2氧化镁的分类 2.3氧化镁的用途 3.我国氧化镁市场分析及生产工艺 3.1国内外氧化镁的生产和消费 3.2我国镁矿分布概况 3.3卤水制氧化镁 3.4由固体矿制备氧化镁 4.2010-2011年中国氧化镁行业数据 4.1 氧化镁行业优势企业 4.2、国内高纯氧化镁用户及生产厂家的基本情况（2008年数据） 5.行业发展趋势 5.1我国镁盐行业“十二五”规划目标 5.2镁极有可能成为新能源的主要品种 6.报告总结 附件1:表2 1999-2004年我国氧化镁各主要品种的进出口情况 附件2：氧化镁项目投资案例（2011年10月） 附件3：钛白生产中废酸综合用——浸出铂钯矿并副产优质轻质氧化镁新工艺附件4：制备高纯氧化镁的国家科技成果表
1.选题背景 1936年，H.H.Chesny以贝壳为原料经煅烧制成的石灰乳为碱剂，首先从海水中制得氢氧化镁，作为药品供应市场。1937年英国Steetley公司创建了以海水和白云石为原料的镁砂厂，主要产品为钢铁工业用耐火材料——高纯度氧化镁，这是当时欧洲最大的海水镁化学制品厂。同年，美国Dow化学公司则从高浓度地下卤水中首先制得镁砂供冶金行业应用。二战期间（1941年）该公司建成世界上规模最大的海水提镁工厂，成为美国航空工业原料供应基地。并保持世界上金属镁的唯一生产者地位长达10年之久。 在亚洲，1935年中国久大盐业公司利用制盐母液生产轻质碳酸镁，并以此为原料生产牙膏、牙粉和橡胶用填料，这是中国最早建成的合成法轻质碳酸镁生产厂。1949年日本宇部化工建成了日本第一座海水镁化学制品厂，生产多品种、多规格镁化学制品。印度Birla方镁石公司则于1996年建成并投产第一座海水镁砂厂。最近十多年来韩国大力发展合成法镁化学制品，且以氢氧化镁和氧化镁为主导产品。 随着世界性的环保运动迅猛推进，环保型的镁盐产品越来越受到青睐。特别要提到菱镁制品，它是以氧化镁和氯化镁为原料，玻纤、植物纤维等为增强材料，锯末、粉煤灰等为填充料，并加入多元复合高效改性剂制成的新型环保产品。从化学反应机理来说，菱镁制品是轻烧氧化镁和氯化镁、水按照科学配比组合反应后生成的胶凝材料。基本反应方程式为： 。理论研究和生产实践研究证明，5·1·8相（即生成 ）是菱镁材料的稳定相，是硬化体材料产生的贡献相。因此，氧化镁与氯化镁两种基本原材料的配比关系非常重要，直接影响到其质量和售价。 综上所述，考虑到氧化镁作为一种镁盐的基本产品和菱镁制品基本原材料的特殊地位，我部决定选择它为研究对象，依托企业拥有的技术优势，进行市场分析，力图为集团产品系列的
高纯氧化镁制备方法 1．卤水制备氧化镁 1.1石灰法 将氯化镁溶液与煅烧石灰石（或白云石）灰乳反应生成氢氧化镁，煅烧得氧化镁。 此法会产生1t镁砂会产生2.76吨CaCl2，如果不能对其进行有效利用，会造成新的废物堆积，只是生产不能扩大。 1.2碳铵法 碳酸氢铵（或二氧化碳和氨）同氯化镁溶液反应生成碱式碳酸镁，经煅烧得到氧化镁。
该法以碳酸氢氨为原料，蒸发水量大，势必耗能较大，生产成本较高。如果能够利用合成氨工厂排放的二氧化碳及中间产品氨为原料，可降低其成本。 1.3氨法 将水氯化镁石（或老卤）与液氨加入晶种沉镁，沉淀经洗涤、烘干、煅烧得到氧化镁产品。 此法沉镁效率可达80%-85%，氨转化率可达80%,产品中氧化镁质量分数在99%以上，副产品NH4Cl可作为化肥化工原料，而且无三废，基本无污染。如在沉镁过程中添加特殊晶种核心，可产生超细氧化镁、磁性氧化镁和空气氧化镁等等。 1.4纯碱法 将卤水与纯碱反应，生成碱式碳酸镁沉淀，洗涤脱水后煅烧，制得氧化镁。 此法制得的氧化镁产品纯度较高，工艺简单，能耗小，但使用纯碱会使成本过高。
以上方法都在液相中反应，通过加入沉淀剂、洗涤剂和化学精制等方法除去杂质离子，保持碱式碳酸镁或氢氧化镁的纯度，最终高纯镁砂纯度可达99.9%以上。但是卤水生产高纯镁砂成本过高，能源消耗大，生产工艺复杂，存在很多难点. 1.5水氯镁石直接热解 含水氯化镁直接在空气（或热气流）中加热，随着温度升高能逐步失去结晶水。反应方程式如下： 该法工艺流程较简单，不需消耗任何辅助原料，使生产成本降低，更易实现镁的高值化和产业化。现行方法主要有喷雾法和沸腾炉法。 1.5.1喷雾热解法 将卤水直接喷入热分解反应炉中进行热分解，煅烧后得粗氧化镁，多次水洗除去未完全分解的可溶性氯化物，粗氧化镁完全水化生成氢氧化镁，煅烧至轻质氧化镁，再重烧得到高纯镁砂，纯度可达99%以上。 喷雾法工艺流程用此法生产氧化镁具有工业规模的厂家是以色列Mishor Rotem的死海方镁石公司。此工艺的热解时间短，生产成本较低，但回收率比较低，氯化氢尾气腐蚀性强，对设备的要求很高，而且对氯化氢尾气的吸收和浓缩有很大难度。 1.5.2沸腾炉热解法 将原料经沸腾炉脱水，热解和焙烧，产品由出料管自动溢入集料缶储存。 矿石沸腾炉炉体散热较大，应采用适当的隔热保温措施，才能较低散热，提高炉子的有效热利用率。 2.固体矿制备氧化镁 2.1煅烧菱镁矿法 菱镁矿中含90%以上的碳酸镁，以及少量碳酸钙和其他微量杂质，直接煅烧便能得到纯度较
