南京化学工业有限公司化工机械厂标准
通用工艺规程 Q/NH04/J0601.22-1999 第22部分压力容器压力试验和气密性试验
1 范围
本标准规定了钢制压力容器压力试验
包括液压试验和气压试验和气密性试验的基本要求和试验方法
本标准适用于钢制压力容器的压力试验和气密性试验
有色金属制压力容器的压力试验和气密性试验亦可参照使用有特殊要求的压力容器还应符合相应标准的规定
2 引用标准
下列标准所包含的条文通过在本标准中引用而构成为本标准的条文在标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性
GB 150-1998 钢制压力容器
GB 151-89 钢制管壳式换热器
3 总则
3.1 容器压力试验和气密性试验除应符合本标准的规定外,
还应符合
压力容器安全技术监察规程GB150GB151以及图样和工艺文件的规定
3.2 容器制造完工经检验合格后方可进行压力试验和气密性试验
3.3 容器的开孔补强圈应在压力试验前通入0.4 MPa 0.5MPa 的压缩空气检查焊接接头质量
3.4 压力试验和气密性试验应用两个量程相同的并经过校验的压力表压力表的量程在试验压力的2倍左右为宜但不应低于1.5倍和高于4倍的试验压力
试验压力低于1.6MPa 时所用压力表精度不低于2.5级; 试验压力高于或等于1.6MPa 时所用压力表精度不低于1.5级
压力表应装在试验装置上便于观察的部位
3.5 按压差设计的容器或换热器应按图样规定的要求进行压力试验
3.6 除非图样另有说明压力试验和气密性试验时应采用与图样相同的密封垫片
3.7
螺栓应用规定的工具均匀地紧固不允许将扳手任意加长使用以防螺栓过载M64 以上的螺栓宜用液压拉伸器按事先计算出来的油压进行紧固螺栓紧固至少应分三遍进行每遍的起点应相互错 开
120紧固的顺序按图1的规定
C O P Y
图 1 3.8
试验时压力容器外表面应保持干燥不得将容器直接暴露在雨雪中进行试验气压试验不允许在烈日曝晒下进行
3.9 容器升压前应用温度计测量介质的温度和容器壁温待其温度接近时方可缓慢升压
3.10 容器受检部位应有充足的光线光线不足的受检部位应安装临时照明灯
3.11 气压试验和气密性试验应有严格的安全防护措施并在安全部门的监控下进行在试验时严禁带压敲击拧紧螺母移动容器进行焊接和其他非检验操作在试验过程中如发现有异常响声压力下降等现象均应立即停止试验并查明原因
3.12 压力试验和气密性试验结束后检验人员应填写试验记录报告并绘制压力时间曲线
3.13 试验中如有泄漏应泄压修补后重新试验
4 液压试验
4.1 试验液体
试验液体采用清洁的水
奥氏体不锈钢制压力容器用水进行液压试验应控制水中氯离子含量不超过25mg/L
4.2 试验温度
试验温度按GB150-1998中10.9.4.3 的规定
4.3 试验方法
4.3.1 将容器置于枕木或滚轮架上加以固定卧式容器可直接置于鞍座上对于薄壁大直径容器应增加支承点用弧形钢板或鞍座增大支承面积防止容器局部受力过大发生变形或失稳
4.3.2 试验时应将容器上的接管置于最高位置作为排气口必要时加设U
形软管充液时应将容器内空气排放干净
4.3.3 灌水后待容器壁温与液体温度接近时才能缓慢升压至试验压力
4.3.4 液压试验的保压时间降压检查按 GB150-1998中10.9.4.4的规定
4.3.5 对于夹套容器先进行内筒液压试验合格后再焊夹套然后进行夹套内的液压试验
4.3.6 液压试验完毕后应将液体排净并用压缩空气将内部吹干
4.4 容器液压试验后符合下列情况即认为合格
a) 无渗漏;
b) 无可见异常变形;
c) 试验过程中无异常响声
5 气压试验
C O P Y 5.1 试验气体
试验所用气体应为干燥洁净的空气氮气或其他惰性气体
5.2 试验温度
试验温度按GB 150-1998中10.9.5.3 的规定
5.3 试验方法
试验方法按GB 150-1998中10.9.5.4 的规定在试验中观察压力表读数可采用望远镜远距离观察
5.4 容器气压试验后符合下列情况即认为合格
a) 经肥皂液或其他检漏液检查无气体渗漏;
b) 无可见异常变形
5.5 试验结束后应缓慢泄压严禁大气量排气泄压
6 气密性试验
6.1 气密性试验应在容器液压试验合格后进行
6.2 试验气体按5.1 的规定
6.3 试验温度
碳素钢和低合金钢制压力容器其试验用气体的温度应不低于
5其他材料制压力容器按图样的规定
6.4 进行气密性试验时安全附件应安装齐全
6.5 试验方法
试验方法按GB150-1998中10.9.6 的规定
6.6 容器经肥皂液或其他检漏液检查无气体渗漏即认为合格
------------------------
管道气密性实验作业指导书 第一条使用范围及引用标准 1、本规程使用于按《压力管道安全管理与监察规定》所指的工业管道工程系统严密 性试验（简称气密试验）； 2、GB50235—97《工业金属管道工程施工及验收规范》； 3、SH3501—1997《石油化工剧毒、可燃介质管道工程施工及验收规范》， 第二条施工准备 1、材料要求 I、系统气密使用的材料，必须具有制造厂质量证明书，其质量不得低于国家现行 标准的规定，并按标准进行外观检验合格； II、系统气密使用的各种规格压力表，其精度等级不低于1.5级，表的刻度值应为气密试验压力的1.5—2倍，并校验合格； III、系统气密实验使用的其他材料应具有制造厂合格证，外观检验合格。 2、主要设备机具 I、设备：空气压缩机、直流电焊机； II、工机具：无齿锯、氧乙炔气割具与焊具、手提电钻、台式摇臂钻、钢板尺、卷尺、盘尺、划规、角向磨光机、钢板平台、样冲、钳子、扳手、冲击钻工具带、 板锉与原挫等。 3、作业条件 I、系统气密试验前管道系统已经压力试验及吹扫合格，系统封闭完成，各种施工 记录齐全，并按设计要求对管道系统检查确认完成； II、公司主管部门会同建设单位的操作部门编制完成生产工艺流程，并结合投料试车程序和系统中压力等级的系统气密方案，并审核批准； III、公司主管部门会同建设单位，对参与系统气密施工的有关责任人员按方案要求进行一次技术交底；施工单位有关责任人员对参与施工的作业人员进行二次技 术交底。一次技术交底由建设单位施工管理部门组织，二次技术交底由施工单 位施工管理部门组织。 IV、所有参与管道系统气密的机器单机试运完，设备清理封闭完，上道工序检查确
1 HYDROSTATIC PRESSURE TEST PROCEDURE 水压试验程序 1. General 概述 1.1 All completed vessels fabricated in accordance with GB150-1998 shall satisfactorily pass pressure test. 按GB150-1998《钢制压力容器》要求制造的压力容器在完成后应水压试验合格。 1.2 A hydrostatic test shall be conducted on all vessels after all fabrication has been completed, except for operation which could not be performed prior to the test such as weld and preparation, cosmetic grinding on the base material which does not affect the required thickness. 除了不能预先进行的焊缝表面、母材表面上不影响要求的厚度的外观打磨处理，水压试验必须在容器制造完毕，总体检查合格后进行。除了焊接、准备工作以及在母材表面进行的不影响要求厚度的外观打磨处理不能预先进行之外，水压试验必须在容器制造完毕后进行。 1.3 A hydrostatic test shall be conducted on all vessels after all examinations have been performed, except those required after the test. 压力容器必须全部制造完成并经检查合格后，方可进行水压试验。 2. All hydrostatic test process shall conform to the requirements of GB150-1998 and the requirements of SUPERVISION REGULATIONS ON SAFETY TECHNOLOGY OF PRESSURE VESSE L 水压试验程序应符合GB150-1998《钢制压力容器》和《压力容器安全 技术监察规程》的要求。
目录 一、工程简介 二、编制说明 三、编制依据及执行标准 四、试压流程 五、试压前准备条件 六、施工机具 七、气压试验 八、安全要求
一、工程简介 本工程为北方联合电力呼和浩特热电厂2*350MW烟气脱销工程，由中国航天空气动力研究所总承包，北京峰业电力环保工程有限公司施工。 二、编制说明 2.1氨气管道气密性试验的目的，是检查已安装好的管道系统的强度和严密性是否能达到设计要求，也对承载管架及基础进行考验，以保证正常运行使用，他是检察管道质量的的一项重要措施。在脱硝工程氨气管道安装完毕后和系统调试前对管道及其附件进行试压，检察管道的强度和严密性，为最后的设备的单机试运和系统调试创造条件。 2.2氨气管道气密性试验是为了防止采用水压试验后，管道内谁排不干净，或管道内湿度太大，导致氨溶于水后对管道由腐蚀性。下面所说管道为氨气管道 三、编制依据及执行标准 3.1脱硝管道安装图 3.2工业金属管道工程施工及验收规范---------------GB50235—97 3.3工业金属管道压力试验规范-------DD—SPC-TS-PI-0203-Rev0
四、试压流程 试压用临时材料，工用机具准备→提交试压方案并获得批准→技术交底→试压管道检查→试压安全措施检查→管道气压试验→拆除试验用的临时设施。 五、试压前准备条件 5.1试验范围内的管道安装除油漆、保温及允许预留的焊口、阀门、支架外，都已按照图纸施工全部完成，安装质量符合规范要求 5.2试验范围内的管道焊接无损检验符合标准及规范要求。 5.3焊缝及其他待检部位尚未涂刷油漆和保温。 5.4管道支吊架经检查符合设计要求，临时堵板，支吊架牢固可靠。 5.5实验用的压力表已经校验，并在有效期内，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5—2倍，压力表不得少于两块。 5.6符合压力试验的气体已备齐。 5.7待试管道与无关管道已用盲板，或其他措施隔离。 5.8待试管道上的安全阀、仪表元件等不参加压力试验的元件一拆除或隔离。 5.9实验方案通过批准，参加试验人员都接受了技术交底。
管道系统气密性试验相关国家标准与规范 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
管道系统气密性试验 请看(SH3501-2011 石油化工剧毒可燃介质管道工程施工及验收规范) GB/T 压力管道规范工业管道第5部分：检验与试验 规范太多，都有相应说明，出楼上的SH和GB20801外， 还有GB50235工业金属管道工程施工规范， GB50517石油化工金属管道工程施工质量验收规范， 看你执行哪个，差别都不大。 GB50517石油化工金属管道工程施工质量验收规范？ 规定达到试验压力后，停压10min，用涂刷中心发泡剂的方法，巡回检查所 有密封点，无泄漏为合格。 GB50235-2010。是管道安装施工规范的基础，建议你看看里面的气密部分，说的很详细，这我们这油气输送管道，当时气密了6个小时 你是问实际操作还是竣工资料的填写啊 实际操作呢就是空压机打压或者氮气打压或者水压 竣工资料呢，你要想知道详细点，就查查规范 CJJ33-2005《城镇天然气输配送管道验收规范》，下面是我粘贴的 严密性试验介质宜采用空气，试验压力应满足下列要求： 1. 设计压力小于5 kPa 时，试验压力应为 20 kPa 。 2. 设计压力大于或等于 5 kPa 时，试验压力应为设计压力的倍， 且不得小于 MPa 。 试验时的升压速度不宜过快。对设计压力大于的管道试压，压力缓慢上升至 30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无 异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温 度、压力稳定后开始记录。
文件编号：S YKDH/GD 16-2018 压力管道 水压、气密性试验规程 编制：张海波 审核：吕玉鹏 批准：曾宪清 2018年4月10日发布 2018年4月10日实施 兖矿东华建设有限公司
压力管道水压、气密性试验规程 目录 1 通用规定 2 试压措施(方案)内容 3 升压 4 压力试验 5 引用文件 -206-
1通用规定 1.1使用水作介质时，应使用未受污染的洁净水，且温度一般不低于5℃。 1.2管道试压设备 1.2.1充满液体的大容量泵。 1.2.2试压介质过滤器。 1.2.3可移式储罐。 1.2.4 测量管线充装量的流量计、温度计和压力表己经校验，并在周检期内。压力表的精度不低于1.5级，表的满刻度值应为被测最大压力的1.5-2倍，压力表不得少于两块。 1.2.5泄压阀 1.2.6压力传感和显示装置 1.2.7记录环境温度、大气压力。 1.2.8阀门试验一般应有一个试验台和升压、泄压系统。 1.3划定禁区、无关人员不得入内。 1.4参加人员：由施工单位组织，建设单位、生产或使用单位和压力管道安全监察人员参加。 1.5 试压前应具各的条件： 1.5.1试验范围内的管道安装工程除涂漆、绝热外，以按设计图纸全部完成，安装质量且符合有关规定。 1.5.2焊缝及其它待检部位尚未涂漆和绝热。 1.5.3管道上的膨胀节以设置了临时约束装置。 1.5.4按试验措施(方案)要求，管道已经加固，安装了高点排空、低点放净的阀门。 1.5.5待试管道与无关系统以用盲板或采用其它措施隔开，待试管道上的安全阀、爆破板及仪表元件待已拆下或加以隔离。 1.5.6 试验措施(方案)已经批准，并己经进行了技术交底。 1.5.7 环境温度不低于5℃，否则应采取防冻措施，严禁材料试验温度接近材料的脆性转变温度。

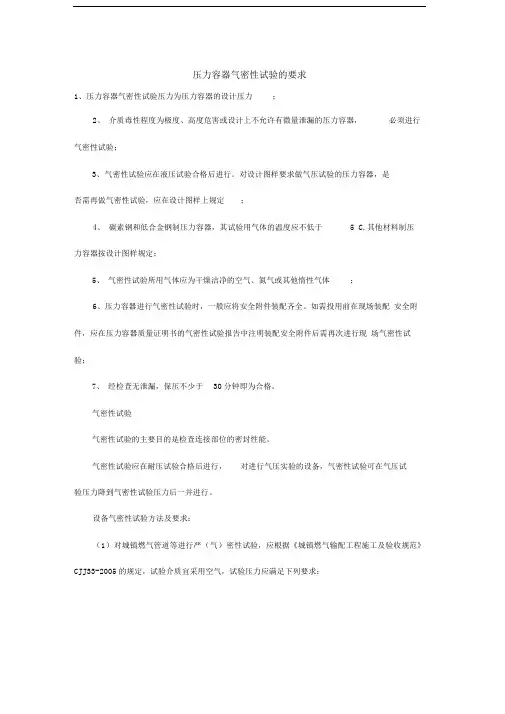

压力容器气密性试验的要求 1、压力容器气密性试验压力为压力容器的设计压力; 2、介质毒性程度为极度、高度危害或设计上不允许有微量泄漏的压力容器，必须进行气密性试验; 3、气密性试验应在液压试验合格后进行。对设计图样要求做气压试验的压力容器，是否需再做气密性试验，应在设计图样上规定; 4、碳素钢和低合金钢制压力容器，其试验用气体的温度应不低于 5℃，其他材料制压力容器按设计图样规定; 5、气密性试验所用气体应为干燥洁净的空气、氮气或其他惰性气体; 6、压力容器进行气密性试验时，一般应将安全附件装配齐全。如需投用前在现场装配安全附件，应在压力容器质量证明书的气密性试验报告中注明装配安全附件后需再次进行现场气密性试验; 7、经检查无泄漏，保压不少于30分钟即为合格。 气密性试验 气密性试验的主要目的是检查连接部位的密封性能。 气密性试验应在耐压试验合格后进行，对进行气压实验的设备，气密性试验可在气压试验压力降到气密性试验压力后一并进行。 设备气密性试验方法及要求： (1)对城镇燃气管道等进行严(气)密性试验，应根据《城镇燃气输配工程施工及验收规范》CJJ33-2005的规定，试验介质宜采用空气，试验压力应满足下列要求： 1)设计压力小于5kPa时，试验压力应为20kPa。 2)设计压力大于或等于5kPa时，试验压力应为设计压力的1.15倍，且不得小于
