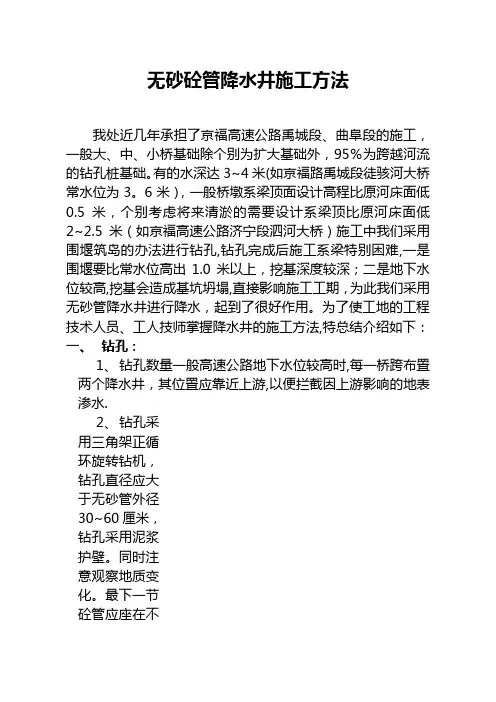

我处近几年承担了京福高速公路禹城段、曲阜段的施工,一般大、中、小桥基础除个别为扩大基础外,95%为跨越河流的钻孔桩基础。有的水深达3~4米(如京福路禹城段徒骇河大桥常水位为 3.6米),一般桥墩系梁顶面设计高程比原河床面低0.5米,个别考虑将来清淤的需要设计系梁顶比原河床面低2~2.5米(如京福高速公路济宁段泗河大桥)施工中我们采用围堰筑岛的办法进行钻孔,钻孔完成后施工系梁特别困难,一是围堰要比常水位高出1.0米以上,挖基深度较深;二是地下水位较高,挖基会造成基坑坍塌,直接影响施工工期,为此我们采用无砂管降水井进行降水,起到了很好作用。为了使工地的工程技术人员、工人技师掌握降水井的施工方法,特总结介绍如下:

一、钻孔:

1、钻孔数量一般高速公路地下水位较高时,每一桥跨布置两个降水井,其位置应靠近上游,以便拦截因上游影响的地表渗水。

2、钻孔采

用三角架正循

环旋转钻机,

钻孔直径应大

于无砂管外径

30~60厘米,

钻孔采用泥浆

护壁。同时注

意观察地质变

化。最下一节

砼管应座在不透水层上,以便将透水层的水全部抽完(降水井主要抽透水层的水)见图1。

二、埋设圆木溜绳器:

钻孔完毕后准备Ф15厘米长200厘米的两根圆木(N1)埋在原地面下50厘米处,做为钢丝绳下滑的控制器,圆木埋设时其外表面应和钻孔水平中心线相切并对称埋设。钢丝绳长度应为2H+D+300×2+300×2(单位以厘米计)。钢丝绳在圆木应绕几周,以便于人工操作控制无砂管的下滑。

三、搭设工作平台:

在井口放两根Ф15厘米

长200厘米(N2)圆木,同时

放两根Ф15厘米长为D+6×2

的圆木(N3),用扒锯钉将N2和

N3连接牢固作为下砼管的工

作平台框架(工作平台中心对

中钻孔中心),框架顶临时放

4块(前后各两块)木板(厚

5厘米宽20厘米长150厘米)作为下管的工作平台。当下管时挪开木板让管下去,不下管时合拢木板,紧靠已下完的砼无砂管外壁,这样对无砂管起到导向和稳走作用。(见图2)

四、下管作业:

1、将钢丝绳穿过降水

井底盘(见图3)滑道,钉

上保险木条,然后反过来放

上第1节(最底1节)砼管

(可以是普通砼圆管,也可

以是无砂砼管),然后在第

1节管半腰用双股10#铁线

将圆管捆扎1道(N4),然

后用双股10#铁线(N5),通过N4与井盘大铁钉斜拉紧固起来

(见图4),这样可以避免下管过

程井盘滑脱和反过来,造成失去

封底的作用(井盘起封底作用,

能使井底泥浆进不了抽水井内从

而提高抽水效果)。

2、固定完井底盘后,在第1

节圆管外侧将3根竹皮子(宽4-6

厘米,长300-400cm)按120°绑

扎在圆管外壁(竹皮子光面紧贴

砼管外壁),捆扎双股铁线3道。

挪开临时木板,指挥拽钢丝绳下

第1节管,当下至第1节管顶高出临时木板顶0.3米时停止下管,在第1节顶面抹粘泥(起防水作用)然后人工将第2节管抬过来和接一节对接,并用油毛毡(宽30厘米,长度大于砼管外径周长10厘米以上)在接口处缠绕一周(油毛毡也放在竹皮子内),用铁线在接口外上下对称一并绑扎使之紧贴砼管外壁。其余第3节,第4节……等节类似。

3、当下管深度超过400厘米

时,为了保证砼管的垂直度,在无

砂砼管外壁设保护层一道(保护层

为木板上钻眼的梯形块)4块,用

铁线通过木板保护层上的眼,将梯

形保护块和砼管外壁紧贴在一起,

一般4~5节管设一道保护层(保

护层同时起导向作用),见图5。

4、当下完所有管节后,将临时

木板紧贴砼管外壁,把缠绕在N1

立柱上的钢丝绳松开,用人从一头

拽,钢丝绳就会很轻松的拉出来。

5、人工配合翻斗车或架子车将渗水料对称填充到无砂砼

管外四周,填完后将N 1、N2、N3圆木及临时木板,专用钢丝绳保存起来,以便下次使用。

6、填充完渗水料后及时洗井,一直至出清水为止。

五、降水井的优点和应该注意的事项:

(一)、优点:1、降水井只要现场学一次可以达到人人都会操作,一般根据地质条件,当地下水位较高时,用钻孔桩的钻机直接可以钻降水井的孔,无需调其它钻孔机械。施工简单,下管所用材料可以重复使用。一天可以完成成井4~6眼,比真空降水的成本低(泗河大桥用降水井比用真空降水可以节约投资2万元~2.5万元)。

(二)、注意事项:

1、降水井施工时其井盘一定要结实牢固,不可用朽木及薄木板制作。

2、竹皮子应贯穿整个无砂砼管身,当需接长时搭接长度应≮20cm。

3、井身较深时,保护层梯形块必须设置,以避免偏斜造成无砂砼折断。

4、抽水时潜水泵应离开井盘50cm,挖基前72小时应连续抽水,才能起到明显的降水效果。

5、井身的井底应比设计系梁底低2~3m,才能保证系梁在干燥条件下作业。

铁三局二处二队

王根喜

一九九九年三月二十一日
