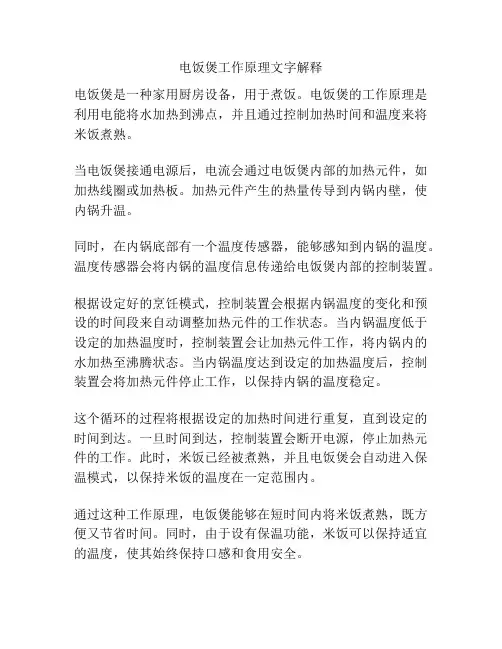

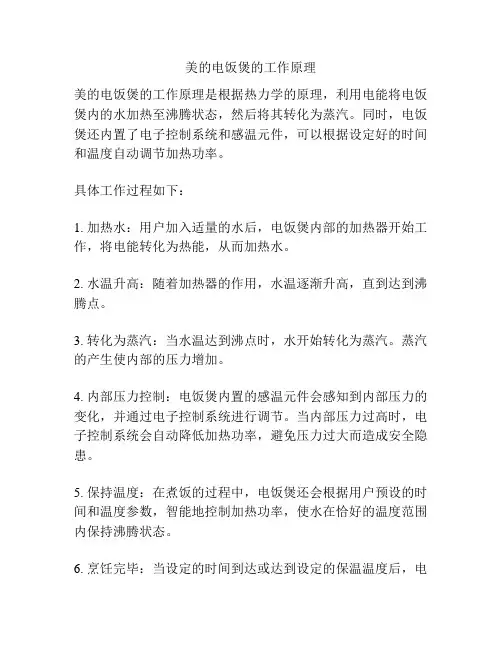

电饭煲又称作电锅、电饭锅。是利用电能转变为内能的炊具，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖、煨等多种操作功能。下面是分享的电饭煲的工作原理，一起来看一下吧。

1、发热盘：

这是电饭煲的主要发热元件。这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。

2、限温器：

又叫磁钢。它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。

3、保温开关：

又称恒温器。它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，

接通发热管电源，进行加热。如此反复，即达到保温效果。电饭煲是怎样工作的。

4、杠杆开关：

该开关完全是机械结构，有一个常开触点。煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。饭好时，限温器弹下，带动杠杆开关，使触点断开。此后发热管仅受保温开关控制。

5、限流电阻：

外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。常用的限流电阻为185C5A或10A(根据电饭煲功率而定)。限流电阻是保护发热管的关键元件，有能用导线代替。在电饭煲的底部有一个圆形中间带孔的铝底板它是电饭锅的主要发热元件米饭就是好他做熟的，在发热盘的中间有一个薄铝片，下面是个弹簧，里面有种磁铁，它就是磁钢，它是紧贴在内锅的锅底上，它有个物理特性在常温下里面磁铁是有磁性的当它的温度达到104

度是就没有磁性了，电饭煲中就利用了这种原理他在电路中带动一个开关从而来控制做饭时间，在电饭煲刚工作时开关接通发热底盘开始对电饭煲加热当电饭锅底盘温度达到104度时磁钢失去磁性，弹簧动作使得开关断开这是电饭煲里的米饭恰到好处。

电饭锅工作原理设计.

新乡学院 毕业论文（设计） 题目：电饭锅工作原理 专业：机电一体化 班级： 10级机电一班 学生姓名：朱见光 学号： 10050301003 提交日期：年月日

目录 内容摘要 (3) 关键字 (3) ABSTRACT (3) Keywords (3) 第一章绪论 (4) 第二章电饭锅组成 (5) 第三章电路分析 (7) 3.1 元器件简介 (7) 3.1.1电阻 (7) 3.1.2电容 (8) 3.1.3二极管 (9) 3.1.4三极管 (11) 3.1.5变压器 (13) 3.1.6电磁继电器 (14) 3.1.7晶闸管 (16) 3.2 电路设计 (17) 3.2.1电路 (17) 3.2.2工作原理 (17) 第四章产品说明书 (19) 第五章总结与展望 (24) 参考文献 (26) 致谢 (27)

内容摘要：在信息和科技时代我们的生活已离不开电，而与之共同发展起来的电器已出现在日常生活中成了不可替换的部分。随着各种电器的发明和运用问题也就接踵而来，像漏电，短路等各种问题。所以在这篇论文中我将以电饭煲为例向大家着重介绍，各个元件的功用和检测方法；电饭锅自动控制原理及与它相关的各部位原理图，进而帮助大家从专业的角度去了解家用电器以及对它们做出合理的保护 关键字：电饭锅电饭锅自动控制原理图元器件的功能 ABSTRACT:In information and technological age , our life has been inseparable from power。 But the common electrical appliances which appeared with the developing of age have become an irreplaceable part in daily life. With the invention and application of various electrical appliances, various problems will come one after another, like leakage, short circuit problems and so on. So in this paper, I will make a brief introduction to you, which is about the various components function and detection methods of electrical appliances according cooker Controlling principle and its relevance diagram site .Depending on them ,you can make a correct elect by the professional point of view to understand the appliances and make reasonable protection for them. Keywords: rice cooker automatic control schematics component to explain

研究电饭锅的工作原理

一、电饭锅的工作原理： 电饭锅的结构组成（详见下图）： 图一 电饭锅的组成的基本元素包括（从外到内）外壳、保险、电热盘、温控器、磁缸、加热保温切换开关。下面，我们来了解一下组成电饭锅的各个元器件的详细内容吧！ ①保险：其内部为保险丝，上面标熔断电流值，当通 过的电流超过这个值时，会自动熔断，以保护电路。 ②温控器：为双金属片，金属片实质上就是两片金属 弹片，其一直属于闭合状态，一般温控器的起控温 度为80℃。在饭锅温度达到80℃时，双金属片（受 热弯曲），切断电源，不到80℃时，始终处于闭合 状态。 ③电热盘：内部为发热管，发热管内部又为电阻丝，

电阻丝在电流通过时会产生大量的热，电阻丝与发 热管之间有导热绝缘砂隔离，以防触电。 ④磁缸：平时我们做饭时，我们拿下饭锅，可见锅内 电热盘中央有一个圆形铝盖，这个铝盖就是磁缸圆 柱形铝盒的盖。磁缸内有两片磁铁，一块磁铁与锅 盖紧贴，铝盖又与饭锅贴紧，这块磁铁感受到饭锅 的的温度高于103℃±2℃时，磁性急剧减弱，它的 下面一块磁铁由于重力大于吸引力就会脱落，下面 的磁铁带动加热、保温切换开关连杆，支起触点， 使触点分离，以断开电源。 ⑤加热、保温切换开关：由按钮，连杆和触点组成。按钮就是我们平时煮饭按下去的那个，它连接连杆，连杆的上下运动带动触片也上下运动，进而使加热保温切换开关闭合或断开。 我们了解了电饭锅的的各个元器件，要知道电饭锅的整体的工作原理，我们还要知道其电路，下面，我们一起来查阅说明书，看看电饭锅电路的连接。 2、电路图：

下面是我在查阅了电饭锅的说明书后，去掉了一些如指示灯、弹簧等一些部件后，画出来的一幅“电饭锅的电路简图”，请见下图： 3、总体的工作原理：

电饭锅产品设计分析

产品设计分析报告 姓名 班级学号 报告日期 艺术与设计学院

一、产品名称 半球电饭锅二、外形图

三、结构分析 1、爆炸图

2、产品工作原理 电饭锅的工作原理如图所示。将盛好食物的内锅放到发热板上，使其底部与发热板中心的限温中感温软磁铁贴合。按下琴键开关，软磁铁下方的永久磁铁即上升至与软磁铁接触；此时锅尚未升温，软磁铁处于居里温度以下，呈良好铁磁性，能被永久磁铁磁化并将其吸持在高点位置。处于高点位置的软磁铁带动内部杠杆动作，将电路上、下触点接通，电热元件通电发热，锅内食物被加热升温。当内锅底温度达到103±2℃（此为软磁铁的居里温度）时，软磁铁立即感知而失去磁性，在重力及内部弹簧的共同作用下从高点位置落下，并由此带动杠杆机构，使电路上、下触点脱离，电路断开，热元件不再发热，达到限温目的。但此时发热板仍处于高热状态，其热容量较大，可对锅内食物继续加热一段时间，直至食物熟透。为了使食物维持在适宜温度，有的电饭锅还设有小功率加热线路,用一个双金属片恒温器控制其工作温度。 发热板是将环形金属管状电热元件铸造在铝合金体中，再经加工而成，它具有较好的热传导性能和较大的机械强度，板面形状要求与锅底相吻合，在其中心处装有磁性温度控制元件，如图2所 示。 温度控制装置电饭锅所以能够自动断电和保温，是因为它内部装有磁钢限温器和热双金属片恒温器两个自动装置。

磁钢限温器的动作原理，见图3。它是利用感温磁钢(软磁体)的磁性随温度的高低而变化的特性来设计的。当低温时，感温磁钢是顺磁性物质，具有磁性；当温度升到某一界限时，感温磁钢变成逆磁性物质，因而失去磁性。这个温度界限，叫做居里点。通常，居里点的温度略高于103℃。在饭煮熟前，锅内有水，所以电饭锅的内胆温度不会超过100℃，感温磁钢仍然具有磁性。当饭熟后，内胆没有水，温度便会上升超过100℃。此时，紧贴于内胆底面的感温磁钢温度，也随之上升到居里点而失去磁性。这样，永磁体在重力或弹簧弹力的作用下，使感温磁钢不能继续吸住它而跌落。下跌时，永磁体通过连杆作用把触点分离，于是电饭锅断电，表明米饭已经煮熟。

电饭煲的工作原理及原理图

电饭煲的工作原理及原理图 普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。 1、发热盘：这是电饭煲的主要发热元件。这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。 2、限温器：又叫磁钢。它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。 3、保温开关：又称恒温器。它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。如此反复，即达到保温效果。 4、杠杆开关：该开关完全是机械结构，有一个常开触点。煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。饭好时，限温器弹下，带动杠杆开关，使触点断开。此后发热管仅受保温开关控制。

5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。常用的限流电阻为185C 5A或10A （根据电饭煲功率而定）。限流电阻是保护发热管的关键元件，有能用导线代替。 图不好在网上画出自己想一下很简单的 参考资料：网上 豪华自动电饭煲（锅） ·煮饭-插上电源线，按下煮饭按钮，磁钢限温器吸合，带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热，由于热盘与内锅充分接触，热量很快传导到内锅，内锅也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度达到平衡，维持沸腾一段时间后，内锅里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，内锅底部会以较快的速度，由100℃上升到103℃±2℃，相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开电热盘的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。 ·保温（双金属片）—电饭煲（锅）煮好米饭后，进入保温过程，随着时间推移，米饭的温度下降，双金属片温控器的温度随着下降，当双

电饭锅工作原理图

图所示，是电饭煲电路简图。其中，K1为磁钢式限温开关，K2 为双金属片保温开关，R为电 热盘中管状电热元件，T为热 熔式超温保护器，R1、R2为 限流电阻，L1为煮饭指示红 色氖灯，L2为保温指示黄色 氖灯。试述电饭煲的工作过 程。 原理如下：电饭煲的奇异功能，就在于K1、K2两个开关的妙用。 插头插入电路，闭合K1之前，你会看到红、黄两指示灯交替发光。内锅温度开始较低，双金属片开关K2自动接通，L2支路被短路，黄灯L2不亮，红灯亮，且 R发热。当内锅温度达到70摄氏度—80摄氏度时，K2自动断开，由于R<

开，如同K2自动跳开一样的道理，进行上一段分析中的循环，米饭温度保持在70摄氏度—80摄氏度范围。一旦磁钢式限温开关 K1失灵，内锅温度过高时，热熔式超温保护器T将发挥作用，使电路断开 普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。 1、发热盘：这是电饭煲的主要发热元件。这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。 2、限温器：又叫磁钢。它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。 3、保温开关：又称恒温器。它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进
