中南大学
硕士学位论文
颚式破碎机能耗和齿板结构参数研究
姓名：李磊
申请学位级别：硕士
专业：机械设计及理论
指导教师：母福生
20090608
目录 一、概述 (1) 二、工作原理 (1) 三、结构分析 (2) 四、设计数据 (2) 五、机构的运动位置分析 (3) 六、机构的运动速度分析 (4) 七、机构运动加速度分析 (5) 八、静力分析 (6) 九、与其他结构的对比 (7) 十、设计总结 (9)
一、概述 破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。 二、工作原理 图（一） 如图（一）所示，1 颚式破碎机是一种用来破碎矿石的机械，机器经带传动，使曲柄2 顺时针方向回转，然后通过构件3，4，5 使动颚板 6 作往复摆动,当动颚板 6 向左摆向固定于机架1 上的定额板7 时，矿石即被轧碎；当动颚板6 向右摆离定颚板7 时，被轧碎的矿石即下落。根据生产工艺路线方案，在送料机构送料期间，动颚板6 不能向左摆向定颚板7，以防止两颚板不能破碎矿石，只有当送料完成时，两颚板才能加压破碎。因此，必须对送料机构和颚板6、颚板7 之间的运动时间顺序进行设计，使三者有严格的协调配合关系，不致在运动过程发生冲突。 由于机器在工作过程中载荷变化很大，将影响曲柄和电机的匀速转动,为了减小主轴速度的波动和电动机的容量，在曲柄轴O2的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。
目录 1、前言 1 2、主要技术参数 1 3、结构简述及装配 1 4、安装、调整和试车 5 5、使用与维护7 6、安全操作规程9 7、必须注意的事项9 8、易损件明细表10 9、PE-500*750颚式破碎机基础图11

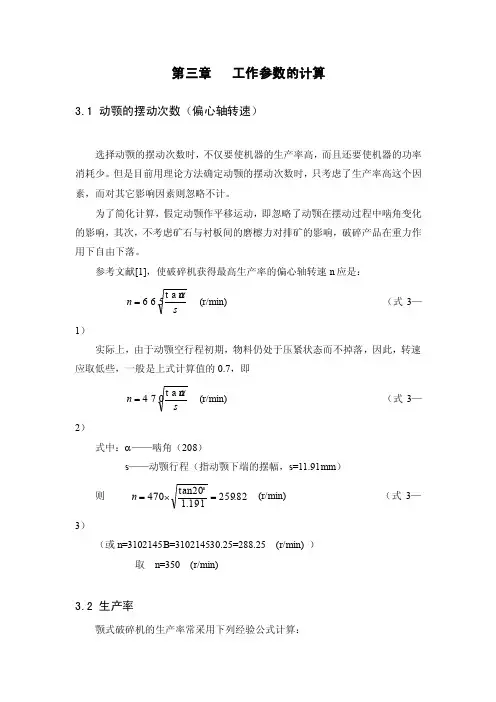

1、前言 本说明书是为安装操作和维护复摆颚式破碎机的用户和现场操作人员编写的。本资料将帮助你熟悉破碎机的结构，并为安全操作和维护提供必要的常识。 在安装破碎机之前和破碎机运转期间，必须阅读和理解本说明书的内容，并付诸实施。 本破碎机适用于粗碎、中碎抗压强度不大于320Mpa的各种矿石或岩石。 2、主要技术参数 给料口尺寸（宽*长）500×750 mm 排料口宽度50~100 mm 最大进料尺寸425 mm 主轴转速275 mm 生产能力45~100 mm 电动机功率55 kw 外形尺寸（长×宽×高）1916×1890×1870 mm 重量（不包括电机）10.1 t 注:破碎机的生产能力受各种因素的影响，诸如给料方式、物料的形状、粒度组成、物料的干、湿、软、硬程度等等。对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎；由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎，能获得较高的处理能力。相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。 为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。因
此在使用本机时需由喂料机与之配套。 本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。 3、结构简述及装配 本机主要由：机架部件、上边护板、下边护板、动颚部件、调整部件、拉杆部件、铁轨部件、润滑部件、电控部分等组成。 本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复活动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。 3.1机架部件 颚式破碎机的机架，在工作中受到很大的冲击载荷。因此它应具有足够的强度和刚度。 机架为焊接件（见图1）。机架的前墙装有固定颚板螺钉紧固的固定颚板，

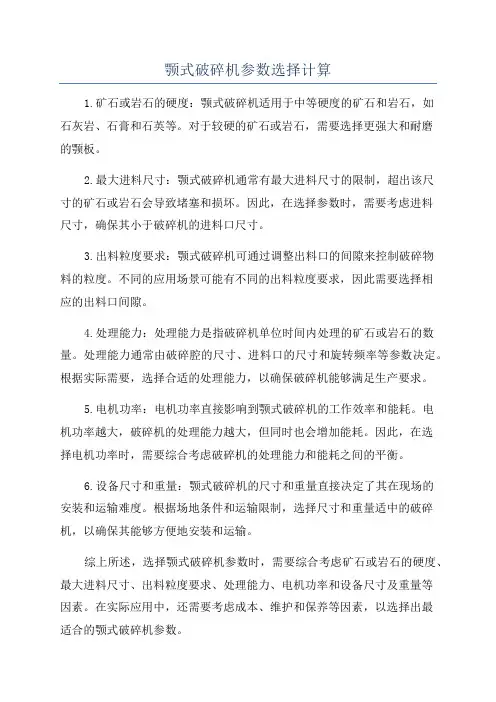

颚式破碎机选型具体参数 颚式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。 我国生产的简摆型颚式破碎机（一个系列，约5种规格）一般都是大中型设备，因而只有少数大厂才能制造，如沈阳重型冶矿机械制造公司（以下简称沈重，原沈阳重型机器厂）、中国第一重型机械集团公司（以下简称一重，原第一重型机器厂）、沈阳冶金机械有限公司（以下简称沈冶，原沈阳有色冶金机械总厂）、中信重型机械公司（以下简称中重，原洛阳矿山机器厂）、衡阳有色冶金机械总厂（以下简称衡冶）等。这种破碎机可破碎各种硬度的矿石和岩石，主要用于大中型矿山的粗碎作业，很少用于建材、化工、水泥等其他工业部门，故应用不广泛，产量也较少。 我国生产的复摆型颚式破碎机（一个系列，已发展到约20多种规格）多为中小型设备，一般机械厂都能生产，可广泛用于冶金、矿山、建材、化工、筑路等行业的破碎作业。这种破碎机适用于抗压强度为250MPa以下的各种矿石、岩石及其他物料的粗、中碎作业。 随着科学技术的发展，复摆型颚式破碎机也向大型化发展，例如一重已能生产PEF1200 ×1500和PEF1500×2100型颚式破碎机，且PEF600×900型以上的约10种大规格破碎机，可以破碎各种硬度的矿石和岩石，目前已有不少厂家能够制造。 1980年以来，为适应各行业对细碎作业的需要，我国又成功地研制并生产了复摆型细碎颚式破碎机，现已形成较完整的系列，并有不少生产厂家生产。这种细碎设备主要用于抗压强度不超过250MPa的矿石和岩石的细碎作业。河南省群英机械制造有限责任公司（以下简称群英，原河南省焦作群英机械厂）研制出了冲击型颚式破碎机，沈阳黄金学院研制出了双动颚破碎机，中南工业大学研制
郑州市鑫运重工科技有限公司 颚 式 破 碎 机 使 用 说 明 书 电话：2 传真：86-7 邮箱：网址：
目录 1．敬告用户 (1) 2．产品特点 (1) 3．产品用途 (1) 4．常用颚式破碎机的规格和技术参数 (2) 5．结构简述及装配 (3) 6．颚破的安装、操作和维修 (10)
一、敬告客户 为了确保本机正常工作，充分发挥本机应有的性能，希望使用单位在使用本机之前首先熟悉本机说明书，并按照说明书技术要求进行操作。 因产品技术性能不断优化，其技术参数的改进恕不另行通知，谨此致歉。 机器开机之前不能加料；机器停机之前将料出完。 二、产品特点 破碎比大结构简单工作可靠维护方便 三、产品用途 PE（X）系列复摆颚式破碎机，广泛用于各种硬脆的非金属矿石、熔渣、炉渣、建筑石料、大理石等抗压强度不超过320兆帕的大块物料的中等粒度破碎。破碎比可达4-6，且产品粒度均匀。可广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业。 项目型号进料口 尺寸 (mm) 最大进料 边长 (mm) 出料口可 调节范围 (mm) 产量 (t/h) 电机 功率 (kw) 重量 (t) 外形 尺寸 (mm) PE400×600400×60035040-10015-6030-371700×1732×1653 PE500×750500×75042550-10040-10045-552035×1921×2000 PE600×900600×90048065-16060-14055-752290×2206×2370 PE750×1060750×106063080-15080-23090-110292655×2302×3110 PE900×1200900×120075095-165140-320110-1323789×3050×3025 PE1000×12001000×1200850105-185180-400160-2003900×3320×3280 PEX250×1000250×100021025-6015-5030-371964×1550×1380 PEX250×1200250×120021025-6020-6037-452192×1605×1415
内部编号：AN-QP-HT753 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 鄂式破碎机技术操作规程通用范本
鄂式破碎机技术操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1．破碎机启动前的准备工作： （1）检查轴承的润滑；肘板与动颚、调整座上肘板垫的接触等情况是否良好，肘板与肘板垫接触处有否足够的润滑脂。 （2）检查所有紧固件是否坚固。 （3）检查飞槽轮配重中心位置是否正确，一般正确位置为机器振动最小时为最佳，习惯上配重中心按5分钟时为准。 （4）检查传动皮带是否安装正确和情况良好，若发现皮带破损应及时更换，当皮带或槽轮上有油污时应用干净抹布及时擦净。 （5）检查防护装置是否良好，若发现防
文件编号：RHD-QB-K6538 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 颚式破碎机工作业指导 标准版本
颚式破碎机工作业指导标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1、开车前做好以下工作： （1）检查颚板与侧板是否固定好，排矿口是否合适，各固定螺丝是否松动。 （2）检查弹簧松紧是否合适，飞轮、传动轮等部件是否正常。 （3）检查各部件润滑点的润滑情况是否良好，传动皮带是否良好，安全防护装置是否良好。 （4）检查破碎机内有无矿石和杂物，如有立即清除。 （5）开车前必须予先发出信号。 2、起动及停车时应做到：
（1）不准带负荷启动，开车后运转正常方可给矿。 （2）起动时如发现有不正常的响声，应立即停车检查处理。 （3）停车前，应先停止给矿，并将皮带上的矿石和机内矿石完全排除后方可停车。 （4）无通知停电时，应迅速拉下开关，并清除机内残存矿石。 （5）清扫好卫生，整理好工具，为重新开车做好必要的准备工作。 3、运转中应做到： （1）给矿均匀，矿石块度必须控制在允许的范围内，避免过负荷；入料口堵塞时，应用铁钩钩出，并注意安全，严禁铁器及其它杂物进入机内。 （2）运转中不准检修机械，检修或检查入料或
出料口时，必须待车停稳后方可进行。 （3）每小时检查一次电机及轴承温度情况，轴承温度不得超过60℃，经常检查各固定螺丝有无松动，做好润滑油的密封工作，严防机油混入矿石中。 （4）经常检查下料漏斗畅通情况，经常检查电流电压波动情况，如发现电器设备或线路有故障应找电工检修不准自己修理。 这里写地址或者组织名称 Write Your Company Address Or Phone Number Here

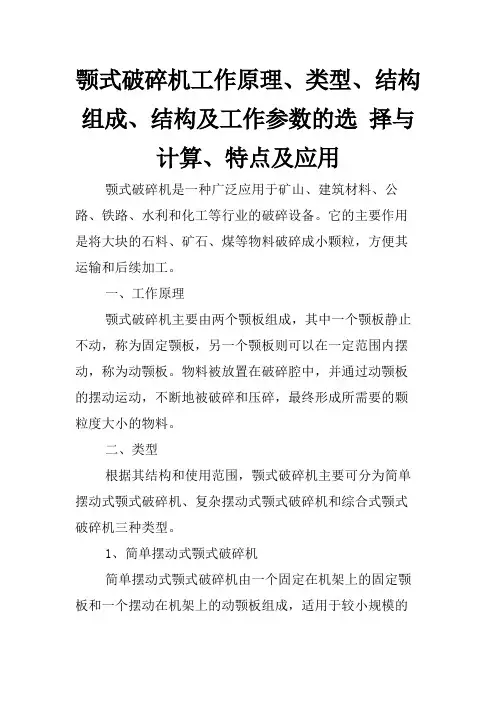

颚式破碎机简介 1、简介 颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机，进料口宽度小于300MM的为小型机。颚式破碎机结构简单，制造容易，工作可靠。 颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。 颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。 2、发展史 近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。1806年出现了用蒸汽机驱动的辊式破碎机；1858年，美国的布莱克发明了破碎岩石的颚式破碎机；1878年美国发展了具有连续破碎动作的旋回破碎机，其生产效率高于作间歇破碎动作的颚式破碎机；1895年，美国的威

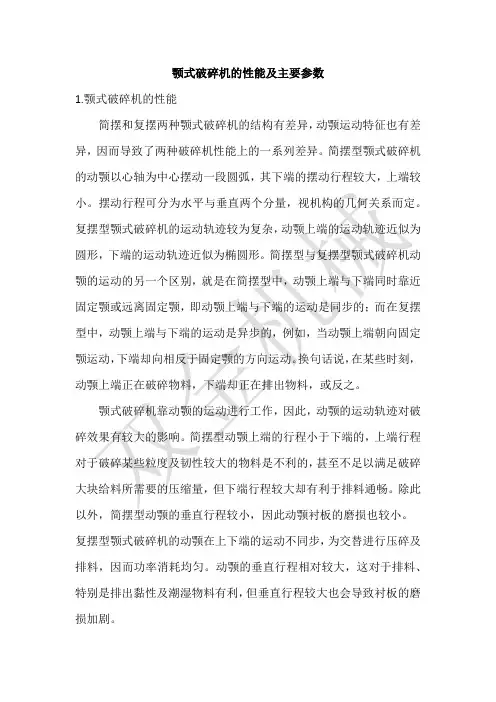

廉发明能耗较低的冲击式破碎机。 二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动。 发展现状 国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。颚式破碎机机架占整机质量的比例很大（铸造机架占50%，焊接机架占30%）。国外颚式破碎机都是焊接机架，甚至动颚也采用焊接结构。颚式破碎机采用焊接机架是发展方向。国内颚式破碎机机架结构设计不合理实例有许多，其原因就是没按破碎机实际受力情况去布置加强筋 保证颚式破碎机最佳性能的根本因素是动颚有最佳的运动特性，这个特性又是借助机构优化设计所得到的。因此，颚式破碎机机构优化设计是保证破碎机有最佳性能的根本方法。借助其中机构优化设计模块对各种规格的破碎机进行优化设计，得到了最佳的动颚运动特性。 3 优点 1、有效解决了原来石灰石破碎机因产量低导致的运转率高、无检修时间的问题。
颚式破碎机配件-肘板 配件名称：肘板 配件别名：肘板、肘垫板、肘板头、前肘垫板、后肘垫板、S板、推力板、前推力板、后推力板、波浪板 适用对象：颚式破碎机、鄂式破碎机、颚破、鄂破、老虎口 配件材质：高锰钢、优质高锰钢、新型复合材料、改性高锰钢、新型高锰钢、超高锰钢、超强高锰钢、变质高锰钢、新型高锰钢 适用物料：广泛用于矿山、冶炼、建材、公路、铁路、水利和化工行业中各种矿石与大块物料的中等粒度破碎 发货地点：河南省巩义市小关镇杜沟工业园区 配件品牌：郑州玉升 是否加工定制：是 配件型号：各种型号 配件价格：面议 订货量/件：不限 付款方式：现金、网银支付（支持信用卡）、快捷支付、支付宝余额付款 配件用途：颚式破碎机肘板（或称鄂破机肘版）是经过精确计算的铸铁件，用于调整排料口大小，以及补偿颚板、肘板和肘板垫之间磨损的机构。它不只是传力构件，而且也是破碎机的保险零件。当破碎机中落入不能破碎的物料而使机器超过平常负荷时，肘板就立即折断，破碎机停止工作，从而避免整个机器的损坏。肘板和肘板垫采用滚动接触方式，正常使用情况下很少磨擦，只需在其接触表面上涂上一层润滑脂即可。 配件介绍： 颚式破碎机肘板按结构组成分为组装式和整体式两种。简摆颚式破碎机使用的肘板为组装式结构。它是由一个肘板体与两个肘板头连接后组装而成的。这样就可以只更换易磨损报废的肘板头以节省易耗件金属。由于用在大型颚式破碎机上的这种肘板较重，因此这种颚式破碎机肘板都应设计起吊环。复摆颚式破碎机上使用的为整体式肘板，因为其重量和尺寸都比较小。因此，对破碎层状物料，要求产品粒度较高的条件下，不宜采用平滑肘板（推力板）；对于破碎腐蚀性很强的极坚硬物料，为延长肘板（推力板）寿命，也可采用平滑肘板（推力板）。为了保证产品粒度和形状，通常还是采用三角形或梯形肘板（推力板）。按肘头与肘垫（或称肘板衬垫）的连接型式，可分滚动型与滑动型两种。颚式破碎机肘板与衬垫之间传递很大的挤压力，并受周期性冲击载荷。在反复冲击挤压作用下磨损较快，特别是滑动型结构更为严重。为提高传动效率，减少磨损，延长其使用寿命，可采用滚动型结构。肘板头为圆柱面，衬垫为平面。由于颚式破碎机肘板的两端肘头表面为同一圆柱表面，所以当肘板两端的衬垫表面相互平行时，颚式破碎机肘板受力将沿肘板圆柱面的同一直径、并与衬垫表面的垂直方向传递。在机器运转过程中，动颚的摆动角很小，使得颚式破碎机肘板两端支承的肘垫垂直线方向的夹角很小（大大小于其摩擦角），所以在机器运转过程中，颚式破碎机肘板与其肘垫之间可保持纯滚动。 推力板是最难更换的项目，鄂式破碎机在对于连杆是整体的破碎设备要拆下推力板，必须先拧出挡板螺栓，切断干油润滑油管，把推力板吊挂在吊车起重钩或其他起重设备上，然后方可松开水平连杆一端的弹簧，把动颚拉到固定颚板方向，取出推力板。如果要取出后推力板，那么应将连杆与前推力板和动颚一起拉开，取出后推力板，推力板卸下后，切断稀润滑油油管和冷却水管，在连杆的下面用支架支住，然后卸下连杆盖，问题的出现需要及时的维修解
复摆式颚式破碎机 姓名：林毅光学号：2008334332 班别：08机械3 1 概述 破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。 破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。 在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。 通常的破碎过程，有粗碎、中碎、细碎三种，其入料粒度和出料粒度，如表1-1所示。所采用的破碎机械相应地有粗碎机、中碎机、细碎机三种。 表1-1 物料粗碎、中碎、细碎的划分（mm） 制备水泥、石灰时、细碎后的物料，还需进一步粉磨成粉末。按照粉磨程度，可分为粗磨、细磨、超细磨三种。 所采用的粉磨机相应地有粗磨机、细磨机、超细磨机三种。 在加工过程中，破碎机的效率要比粉磨机高得多，先破碎再粉磨，能显著地提高加工效率，也降低电能消耗。 工业上常用物料破碎前的平均粒度 D与破碎后的平均粒度d之比来衡量破碎过程中物料尺寸变化情况，比值i称为破碎比（即平均破碎比） i=D/d 为了简易地表示物料破碎程度和各种破碎机的方根性能，也可用破碎机的最大进料口尺寸与最大出料口尺寸之比作为破碎比，称为公称破碎比。 i=D max/d max 在实际破碎加工时，装入破碎机的最大物料尺寸，一般总是小于容许的最大限度进料口尺寸，所以，平均破碎比只相当于公称破碎比的0.7～0.9。
颚式破碎机的机构设计说明书 一 设计题目简介 右图为一简摆式颚式破碎机的结构示意图。当与带轮固联的曲柄1绕轴心O 连续回转时，在构件2、3、4的推动下，动颚板5绕固定点F 往复摆动，与固定颚板6一起，将矿石压碎。 颚式破碎机设计数据如表所示。 为了提高机械效率，要求执行机构的最小传动角大于650；为了防止压碎的石料在下落时进一步碰撞变碎，要求动颚板放料的平均速度小于压料的平均速度，但为了减小驱动功率，要求速比系数k （压料的平均速度/放料的平均速度）不大于1.2。采用380V 三相交流电动机。该颚式破碎机的设计寿命为5年，每年300工作日，每日16小时。 二 设计任务 1．针对两图所示的颚式破碎机的执行机构方案，依据设计数据和设计要求，确定各构件的运动尺寸，绘制机构运动简图，并分析组成机构的基本杆组； 2．假设曲柄等速转动，画出颚板角位移和角速度的变化规律曲线； 3．在颚板挤压石料过程中，假设挤压压强由零到最大线性增加，并设石料对颚板的压强均匀分布在颚板有效工作面上，在不考虑各处摩擦、构件重力和惯性力的条件下，分析曲柄所需的驱动力矩； 4．取曲柄轴为等效构件，要求其速度波动系数小于15 ％，确定应加于曲柄轴上的飞轮 简摆式颚式破碎机
转动惯量； 5．用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构进行运动仿真，并画出输出机构的位移、速度、和加速度线图。 6.图纸上绘出最终方案的机构运动简图（可以是计算机图）并编写说明书。 方案设计 三、方案分析 一凸轮摆杆机构：由于凸轮机构磨损严重，所以不适合破碎机。 二双摆杆机构：由于摆杆机构的主运动不好设计，所以不选用这种。 三曲柄滑块机构：曲柄滑块机构传动角较小，不适合受力大的机械。 机构原理分析 如图所示，机器经皮带（图中未画出）使曲柄2顺时针回转，然后通过构件3，4，5使动颚板6向左摆动向固定于机架1上的定颚板7时，矿石即被扎碎；当动颚板6向右摆动时，被扎碎的矿石即下落。
鄂式破碎机安全操作规程 1、做好开车前的准备工作：破碎机开车前，必须对破碎机进行全面的检查；备 连接螺栓有无松动现象；拉紧弹簧的松紧是否合适；各轮滑系统有无缺油失效现象；破碎腔内不得有任何物料；注意衬板的磨损情况。 2、按照规定调整好下料口，检查各种有关电器设备及其安全防护措施。 3、破碎机必须空载启动，空转1~2分钟，运行正常后方可给料。 4、破碎机工作运转中，必须注意均匀给料，不允许物料充满破碎腔，更要防止 过大的物料或非非破碎物进入破碎机。 5、为了保证破碎机生产过程的连续性，作业时，各设备的开车顺序应该按照工 艺过程的方向，从后向前，停车顺序则相反。 6、设备运转时，绝对禁止去校正破碎腔中大块物料的位置或从中取出，以免发 生事故。 7、破碎机停车：停车前，首先必须停止给料，待破碎腔内的物料完全被破碎排 除后,方可停止电动机。 8、破碎机的维修：在破碎机使用过程中，应该注意破碎机的维护和维修，在日 常维护中常见的故障，发生的原因，如下可供参考： ①操作时有不正常的声响 原因一：衬板固定不紧，应该紧固衬板。 原因二：拉紧弹簧压的不紧，应压紧弹簧。 ②破碎产品粒度增大，原因可能是衬板下部磨损，可以将衬板倒转180度 使用或调整排料口，直至衬板报废更换。 ③弹簧拉杆断裂，原因可能是弹簧压的过紧或在减小排料口时忘记放松弹 簧，建议每次调整排料口应该相应调整压紧弹簧。 9、为取保设备连续正常运转，应该搞好计划检修，并且储存一定量的易损备品 备件。 10、认真将班中所发现的问题详细填写到交接的记录本上，做好交接班记录。
烘箱安全操作规程 1、通电前，应检查电源线路绝缘是否良好，不准有漏电；加热器电阻丝之间不 得有碰触，以防止短路。 2、通电前确认排气阀门是否已经打开。 3、严禁将挥发性的物质进入烘干箱。 4、随时观察并调整箱内温度，应该符合烘干工艺的要求温度。 5、保持烘箱内清洁，经常检查和清除箱内电阻丝旁的氧化皮。 6、切断电源，关闭阀门。 .
颚式破碎机招标技术要求 1货物需求一览表 序号设备名称设备参数单位数量 子项 号 备注1 颚式破碎机最大破碎能力：110t/h 台 1 101 *投标方应提供详细的供货范围、主要部件（元器件）、外购件清单、价格、制造商及产地。 *制造范围内的材料和包装用材料全部由投标方供应。所有设备用材都应依照最新版的国家/部委/行业/企业标准、规范和规定，所有结构材料都应是新的。 2供货设计条件 2.1 设备运行概述： 颚式破碎机布置在熔剂堆场及返料破碎厂房，用于破碎各类返料 2.2 主要技术参数： 序 号 项目名称性能参数 1 设备名称颚式破碎机 2 数量1台套 3 设备规格PE-500×750 4 设备工作环境布置于卸矿站北侧1号皮带廊上方，用于破碎冻矿，冬季严寒。 5 最大破碎能力110t/h 6 输送物料冻结的块状铜精矿 7 物料性质入料粒度～300 mm，排料粒度＜100 mm，物料含水：～8%，物料容重1.8-2t/m3 8 排料口宽度（投标方填写） 9 排料口调整范围（投标方填写）
10 最大进料尺寸（投标方填写） 11 主轴转速（投标方填写） 12 功率 kW （投标方填写） 13 外形尺寸（投标方填写） 14 重量（投标方填写） 1、不配置电控箱，电控由招标方负责 15 其他要求 2、设备基础需按招标方提供的设备基础图进行设计 2.3 技术标准 JB/T1388 《复摆颚式破碎机》 JB/T53535 《复摆颚式破碎机产品质量分等》 JB/T5000 《重型机械通用技术条件》 GB755 《旋转电机定额和性能》 GB755 《电动机基本技术条件》 GB／T13384 《机电产品包装技术条件》 GB8196 《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》 JB/ZQ4000.1 《产品检验通用技术要求》 GB/T7233 《铸钢件超声探伤及质量评级标准》 GB/T11345 《钢焊缝手工超声波探伤方法和探伤结果分级》 GB18452 《破碎设备安全要求》 QB/BRK 0036 《颚式破碎机试验方法》 GB 3768 《噪声源声功率级的测定简易法》 国家其它相关现行有效的标准； 以上标准与规范均是最新发布版本；
长城重工https://www.doczj.com/doc/1e10200670.html, 鄂式破碎机发展历史 摘要：从第一台鄂式破碎机问世以来，至今已有140余年的历史。在此过程中， 其结构得到不断的完善，而鄂式破碎机的结构简单，安全可靠，石料可供破碎机械来进在基本建设工程中，需要大量的，各种不同粒径的砂、石作为生产之用。在没行加工，来满足工程的需要。所以在生产中广泛的应用。而工程上应用最广泛的是复摆鄂式破碎机，国产的鄂式破碎机数量最多的也是复摆鄂式破碎机。 破碎机是将开采所得的天然的石料按一定尺寸进行破碎加工的机械。鄂式破碎机是有美国人E. W. Blake发明的。自第一台破碎机的出现，生产效率快，又满足安全条件，又能适应生产，大大加快了生产。 关键字：鄂式破碎机特点工作原理结构 1.鄂式破碎机发展在颚式破碎机的发展过程中，其结构得到不断的完善，而鄂式破碎机的结构简单，安全可靠，石料可供破碎机械来进在基本建设工程中，需要大量的，各种不同粒径的砂、石作为生产之用。自第一台破碎机的出现，生产效率快，又满足安全条件，又能适应生产，大大加快了生产。复摆鄂式破碎机结构简单、制造容易、工作可靠、使用维修方便等优点，所有在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。80年代以来，我国对复摆鄂式破碎机的研究和产品开发取得了较大的发展。在充分吸收国外产品特点的基础上，结合国情研制开发了许多新型、高效的设备。长城重工率先对复摆鄂

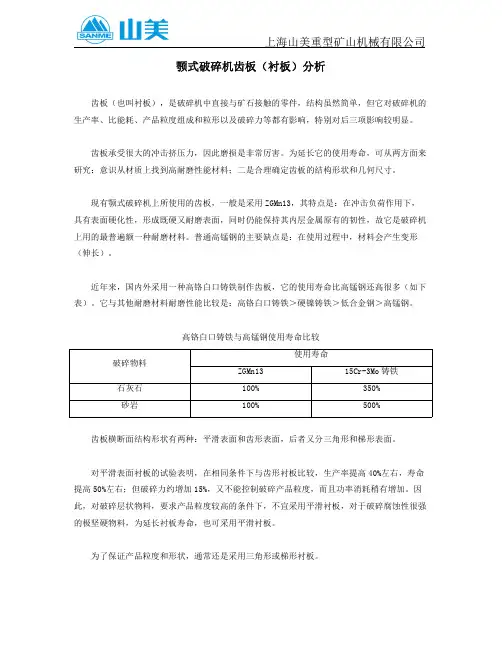

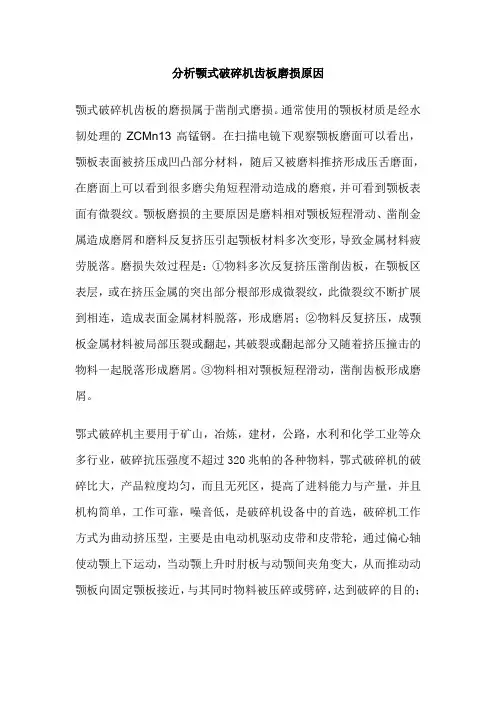

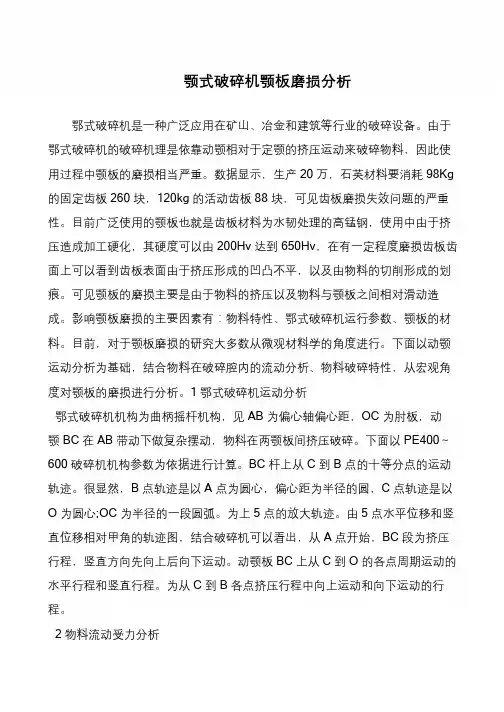

式破碎机进行了重大的改进，即通过降低动鄂的悬挂高度，改善动鄂的运动轨迹，减小破碎腔的啮角，增大破碎比，增大了动鄂的水平行程，提高生产能力等，大大改善了机器性能，完成了产品的更新换代。复摆鄂式破碎机主要是由两块鄂板（活动鄂板和固定鄂板）组成。活动鄂板对固定鄂板周期性的往复运动，时而靠近，时而分开，由此使装在二鄂板间的石块受到挤压、劈裂和弯曲作用而破碎。复摆鄂式破碎机的机器重量较轻，结构简单（一件连杆、一块肘板、一根心轴和一对轴承），生产效率较高（比同规格的简摆鄂式破碎机生产效率高20%—30%）。复摆鄂式破碎机适合破碎中硬度石料。在工程中，多用他做中、细碎设备，破碎比比较大，其比值可达10i。随着机械工业的进步，近年来，复摆鄂式破碎机正朝着大型化发展。所以，一个合理的传动装置可以使复摆鄂式破碎机运行的更加顺利，合理有效。动鄂的优化可使磨损大大的降低，冲击、噪声、振动都相应的减少，也减少工作人员的劳动强度，提高生产的质量，降低制造成本和缩短生产周期。 不过，复摆鄂式破碎机也有它的缺点,具体如下： JB / ZQ 1032一87《颗板铸造技术条件》规定齿板寿命只有60小时，按10小时工作制，每副齿板只能用6天，不到一星期就需更换一次齿板。不仅给维修带来很大的不便，而且增加了破碎物料的成本。 破碎机出口扬尘非常严重，从破碎机出来的块状和粉末状物料直冲矿石输送皮带，部分物料飞溅或滚淌到地面上，地面堆积厚厚一层物料，
目录 一、警告用户 (1) 二、产品特点 (1) 三、产品用途 (1) 四、常用颚式破碎机的规格和技术参数 (1) 五、结构简述及装配 (2) 六、安装、调试和试车 (4) 七、使用与维护 (4) 八、可能发生的故障和排除方法 (5) 九、装箱单 (6)
复摆颚式破碎机的说明书 敬告客户 为了保证您的服务信息及时处理，需求服务及时，请直接联系“使用说明书”内所登陆 的我厂服务热线电话，我厂将提供标准统一的服务。 当专业人员将设备安装调试完毕后，请您认真填好“产品调试报告”。如果您感到服务不满之处，可直接向我厂反映。我厂会及时处理，保证您的满意。 随着产品的不断优化，可能与“使用说明书”中图示不完全一致，谨此致歉。 产品特点 破碎比大结构简单工作可靠维护方便 产品用途 PE（X）复摆颚式破碎机，破碎比可达4-6，且产品粒度均匀，可广泛应用于破碎坚硬、 中硬、软质矿石。如各种矿石、溶剂、矿渣、建筑石料、大理石等，抗压强度不超过320兆帕。即可用于中、细碎作业。适用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业。 本机主要由 1、机架部件； 2、固定颚板； 3、活动颚板； 4、动颚； 5、偏心轴； 6、肘
板；7、调整座；8、铁轨部件；9、润滑部件；10、基础部件； 11、电控部分等组成。本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按 预定轨迹作往复运动，从而将进入由固定颚板，活动颚板和边护板组成的破碎腔内予以破碎，并通过下部的排料口将成品物料排出。 机架部件 颚式破碎机的机架在工作中受到很大的冲击载荷，因此，它应具有足够的强度和刚度。机架为焊接件（小型颚破为铸钢件）。机架的前墙装有螺钉紧固的固定颚板；机架的左、颚式破碎机知识 右内侧壁装有螺钉紧固的上边护板和下边护板。 动颚部件 结构特征 动颚为整体优质铸钢结构，其内孔以及槽等部位经过精细加工与检测，确保工作时安全，可靠。 偏心轴为优质高强度锻钢，经多次精密的机械加工，热处理和探伤检查制成，因此具有足够的强度和刚度。 轴承采用4套双列向心球面滚子轴承，具有良好的承载和自动调心的性能。
目录 一设计题目 (1) 二已知条件及设计要求 (1) 2.1已知条件 (1) 2.2设计要求 (2) 三. 机构的结构分析 (2) 3.1六杆铰链式破碎机 (2) 3.2四杆铰链式破碎机 (2) 四. 机构的运动分析 (2) 4.1六杆铰链式颚式破碎机的运动分析 (2) 4.2四杆铰链式颚式破碎机的运动分析 (6) 五.机构的动态静力分析 (7) 5.1六杆铰链式颚式破碎机的静力分析 (7) 5.2四杆铰链式颚式破碎机的静力分析 (12) 六. 工艺阻力函数及飞轮的转动惯量函数 (17) 6.1工艺阻力函数程序 (17) 6.2飞轮的转动惯量函数程序 (17) 七 .对两种机构的综合评价 (21) 八 . 主要的收获和建议 (22) 九 . 参考文献 (22)

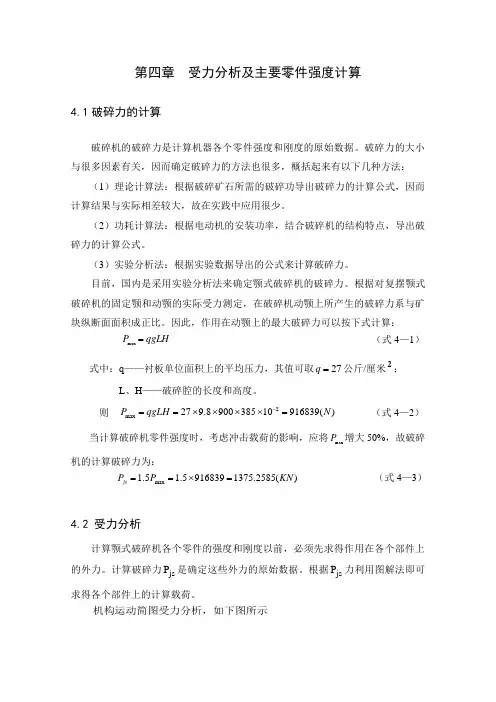

一.设计题目：铰链式颚式破碎机方案分析 二.已知条件及设计要求 2.1已知条件 图1.1 六杆铰链式破碎机图1.2 工艺阻力 图1.3四杆铰链式破碎机 图(a)所示为六杆铰链式破碎机方案简图。主轴1的转速为n1 = 170r/min，各部尺寸为：lO1A = 0.1m, lAB = 1.250m, lO3B = 1m, lBC = 1.15m, lO5C = 1.96m, l1=1m, l2=0.94m, h1=0.85m, h2=1m。各构件质量和转动惯量分别为：m2 = 500kg, Js2 = 25.5kg?m2, m3 = 200kg, Js3 = 9kg?m2, m4 = 200kg, Js4 = 9kg?m2, m5=900kg, Js5=50kg?m2, 构件1的质心位于O1上，其他构件的质心均在各杆的中心处。D为矿石破碎阻力作用点，设LO5D = 0.6m，破碎阻力Q在颚板5的右极限位置到左极限位置间变化，如图(b)所示，Q力垂直于颚板。 图(c)是四杆铰链式颚式破碎机方案简图。主轴1 的转速n1=170r/min。lO1A = 0.04m, lAB = 1.11m, l1=0.95m, h1=2m, lO3B=1.96m，破碎阻力Q的变化规律与六杆铰链式破碎机相同，Q力垂直于颚板O3B，Q力作用点为D，且lO3D = 0.6m。各杆的质量、转动惯量为m2 = 200kg, Js2=9kg?m2，m3 = 900kg, Js3=50kg ?m2。曲柄1的质心在O1 点处，2、3构件的质心在各构件的中心。
操作规程编号：LX-FS-A77717 颚式破碎机安全生产操作规程标准 范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
颚式破碎机安全生产操作规程标准 范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、操作者必须严格遵守安全操作规程、交接班等制度。 2、开机前的准备工作: ○1操作者按规定穿戴好安全防护用品和职业卫生防护用品； ○2检查各安全防护设施是否良好，如有异常严禁启动。 ○3检查润滑油料、联接件、皮带、齿板、衬板的状态是否良好，机腔内无存料或其他物件；润滑油料每月必须加注一次，每孔每次不少于2公斤；
○4检查电源、电压是否正常； ○5空机试运转10分钟后，再试投料进行破碎作业，观察电流是否稳定，在确认机械设备无异常后，方可投料生产。 3、投入的石料中不得带有金属块，机口堵塞时应用长钩或绳索处理，严禁在机口运转时锤击破石，严禁单人操作； 4、设备运转时经常检查轴温（不得超过60℃），各紧固件必须紧固可靠，发现异常应立即停止给料，待排空后停机处理。 5、设备在运行中不得进行检修和调试作业。 6、认真做好润滑、紧固、调整、更换零部件体的日常工作。 7、停机时机腔内石料必须排空后方可停机，切断电源，并关好水龙头，清洁场地，清点清洁工具，
JC颚式破碎机使用说明书 一、用途和使用范围 1、JC颚式破碎机主要适用于冶金、矿山、化工、建材、公路、铁路、水利及陶瓷等行业，对各种矿石和大块状物料的中碎和细碎。 2、被破碎物料的最高抗压强度为2000Kg/cm2. 3、被破碎物料的最大块度不得大于技术参数表中所规定数值。 4、当被破碎物料粘度较大时会影响产量。 二、主要技术参数 三、工作原理 JC颚式破石机破碎方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被压碎或碾、搓达到破碎目的；当动颚下
行时，肘板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此已破碎物料从破碎腔下口排出，随着电动机连续转动而破碎机动颚作周期性的压碎和排泄物料，实现批量生产。 四、安装调试 1、JC颚式破碎机需安装在避雨的地方，不可漏天安装。 2、电机需安装在破碎机的后方，旋转方向必须按照要求方向，不得反向。 3、机器应紧固在混凝土地基上，地基应留出排料槽，其斜度大于40°，基础形势可由用户根据物料和运输设备而定。 4、在调整排料口前，应先松开复位弹簧，待调整后，再拧紧，弹簧的张紧程度以肘板和肘板座之间的噪音最小且肘板在工作时不脱落为宜。 5、试车前必须确认各连接螺钉已拧紧。 6、试车前必须确认各活动部位润滑良好。 7、先用人力搬动皮带轮，确认运动不受阻碍时，方可进行空车试验。在两个小时内不得有冲击，漏油、皮带轮摆动和轴间松动等现象，轴承温升不得超过35℃。若发现以上故障立即停车进行检修。 8、荷试车需十小时，如果采用较硬矿石亦无以上故障，且轴承温度不超过70℃，则可投入生产。 五、使用须知
颚式破碎机毕业设计(含图纸) 篇一：毕业论文颚式破碎机的结构和电气部分设计颚式破碎机的结构和电气部分设计 摘要 颚式破碎机经过100多年的实践和不断改进，其结构已日益完善。它具有构造简单、工作可靠、制造容易、维修方便等特点。所以，至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。 近年来，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿石粒度达1.5～2m。同时被采矿石的品位日益降低，要保持原有生产量就必须大大增加开采量和破碎量。因而就使破碎机朝着大型、高生产率的方向发展。目前，国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm，复摆颚式破碎机的最大规格是1500mm×20XXmm。 关键词：粉碎，颚式破碎机，破碎。 Abstract The structure of jaw type crusher has been being
perfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily，maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ，which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ，in coal industry ，in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone，and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc.. In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ～ 2 m. At the same time, the grade of
1、熟悉颚式破碎机的结构性能和操作规程。 2、做好开车前的准备工作：破碎机开车前，必须对破碎机进行全面的检查；备连接螺栓有 无松动现象；拉紧弹簧的松紧是否合适；各轮滑系统有无缺油失效现象；破碎腔内不得有任何物料；注意衬板的磨损情况。 3、按照规定调整好下料口，检查各种有关电器设备及其安全防护措施。 4、破碎机必须空载启动，空转1---2分钟，运行正常后方可给料。 5、破碎机工作运转中，必须注意均匀给料，不允许物料充满破碎腔，更要防止过大的物料 或非非破碎物进入破碎机。 6、为了保证破碎机生产过程的连续性，作业时，各设备的开车顺序应该按照工艺过程的方 向，从后向前，停车顺序则相反。 7、造成破碎机轴承温度偏高的原因，常常由于润滑油不足，中断或有赃物侵入造成，应该 注意供油及其定期维护，并定期更换润滑油。 8、设备运转时，绝对禁止去校正破碎腔中大块物料的位置或从中取出，以免发生事故。 9、破碎机停车：停车前，首先必须停止给料，待破碎腔内的物料完全被破碎排除后,方可 停止电动机。 10、破碎机的维修：在破碎机使用过程中，应该注意破碎机的维护和维修，在日常维护 中常见的故障，发生的原因，如下可供参考： ①操作时有不正常的声响 原因一：衬板固定不紧，应该紧固衬板。 原因二：拉紧弹簧压的不紧，应压紧弹簧。 ②破碎产品粒度增大，原因可能是衬板下部磨损，可以将衬板倒转180度使用或调整 排料口，直至衬板报废更换。 ③弹簧拉杆断裂，原因可能是弹簧压的过紧或在减小排料口时忘记放松弹簧，建议每 次调整排料口应该相应调整压紧弹簧。 11、为取保设备连续正常运转，应该搞好计划检修，并且储存一定量的易损备品备件。 12、认真将班中所发现的问题详细填写到交接的记录本上，做好交接班记录。 立式冲击式破碎机安全操作规程 1、熟悉冲击式破碎机的性能和操作规程。 2、做好开车前的准备工作，检查润滑油管道是否连接牢固，运行前加一次油，采用美孚车 用润滑脂或性能相近的润滑脂，检查各部件连接是否牢固，仔细检查叶轮是否存有异物，如有应及时排除，检查电动机轮向及电流是否正常，确认观察门是否锁紧，无不安全因素，检查填充率。 3、入料口进料粘度严禁大于规定物料及非破碎性物料的进入。 4、给料均匀连续，给料量达到破碎机满负荷为止，即电机电流达到额定电流。 5、机器连续工作4小时，轴承温度不应高于45度。 6、噪音异常升高及压力加剧，粉尘增多等现象，应立即停车检查原因。 7、严格控制过湿物料禁止进入破碎腔。 8、检查叶轮方向往下看应为逆时针方向。 9、破碎机及输送设备启动顺序即：排料—破碎机—给料，停机顺序与开机顺序相反。 10、破碎必须空截启动，空转1—2分钟运行正常后方可给料。 11、排料设备停止运行前，必须停止给料，否则会造成叶轮压死，烧毁电机。 12、为确保设备连续正常运转，应搞好计划检修，必须储备一定量的易损备品备件。 13、将班中发现的设备等问题，如实记录到工作笔记中，做好交接班记录。
