一、概述
1.1 工程概况
某大桥现浇箱梁左幅为双箱双室结构，右幅为三箱三室结构，每跨现浇段长20m，宽度12.25m至20.48m不等，翼板悬臂长2m，箱梁顶板设置成3%双向横坡，梁高1.3m，腹板厚60cm，底板厚40cm。边跨现浇梁端设一道2m厚横隔板，且设置人洞以便施工，边跨梁段底板也设有一人洞供施工及成桥运营后检查用。
1.2 施工方法简介
现有场地已硬化，无需再处理地基，采用碗扣式满堂支架现浇施工工艺进行施工。施工时，翼缘模板及外侧模采用定制钢模板，内模采用组合钢模板，底模采用大块竹胶板桥梁专用模板，内模支撑采用φ48×3.5mm脚手管做排架。
二、满堂支架搭设及预压
2.1 地基处理
基本已用砼硬化，基本可不用进行地基处理。若有未硬化完全处，可先用装载机将表层松土推平并压实，如果发现弹簧土须及时清除，并回填合格的砂类土或石料进行整平压实。原有地基整平压实后，铺设15cm厚碎石，采用人工铺平，用蛙式夯土机进行夯压。在石子层上按照安装满堂支架脚手钢管立杆所对应的位置铺设支垫钢板。
2.2 材料选用和质量要求
钢管规格为φ48×3.5mm，且有产品合格证。钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。
扣件应按现行国家标准《钢管支架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准《钢管支架扣件》（GB15831）的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。
2.3 支架安装
本支架采用“碗扣”式满堂支架，其结构形式如下：纵向立杆布置间距以90cm为主，箱梁两端和腹板为60cm；横向立杆在箱梁腹板所对应的空心位置间距90cm，腹板及底倒角处钢管间距60cm，其中腹板下加密两列普通钢管，以加强腹板处支架的承载能力；翼缘横、纵向立杆均按90cm布置。在高度方向横杆步距120cm，使所有立杆联成整体，为确保支架的整体稳定性，在每三排横向立杆和每三排纵向立杆各设置一道剪刀撑。
在地基处理好后，按照施工图纸进行放线，纵桥向铺设好支垫钢板，便可进行支架搭设。支架搭设好后，用可调顶托来调整支架高度或拆除模板用。
碗扣架安装好后，对于箱梁底板部份，在可调顶托上纵向铺设400×10×10cm的木枋，然后在其上铺设横向400×10×5cm的木枋（10cm面竖放，竖放的目的增加刚度），腹板50cm宽度内木枋满铺，底板其余间距25cm铺设。对于翼缘部份，钢管架直接搭设到翼缘底，先在顶托上安装纵向400×10×10cm（15cm面竖放）的木枋，根据翼
缘底板坡面将木枋加工成楔型，若翼缘模板有背肋架，则可不必横向再铺木枋，直接让加工成楔型的木枋与背肋架接触紧密，若翼缘模板无背肋架，则横向间距40cm布置10X5cm（10cm面平放）的木枋。
支架底模铺设后，测放箱梁底模中心及底模边角位置和梁体横断面定位。底模标高=设计梁底+支架的变形＋（±前期施工误差的调整量），来控制底模立模。底模标高和线形调整结束，经监理检查合格后，立侧模和翼板底模，测设翼板的平面位置和模底标高（底模立模标高计算及确定方式类同箱梁底板）。
2.4 现场搭设要求
2.4.1本工程架体搭设从4#交界墩盖梁一端开始搭设，以盖梁外缘10厘米为第一排立杆。立好立杆后，及时设置扫地杆和第一步大小横杆，扫地杆距基面25厘米，支架未交圈前应随搭设随设置抛撑作临时固定。箱梁腹板对应处必须用普通钢管增设两列立杆，随碗扣架一起搭设。
2.4.2架体与4#交界墩拉结牢靠后，随着架体升高，剪刀撑应同步设置。
2.4.3安全网在剪刀撑等设置完毕后设置。
2.4.4为了便于拆除交界墩盖梁处的模板，可在支座安装完成后，在支座四周铺设一层泡沫塑料，顶面标高比支座上平面高出2~3mm。在拆除底模板时将盖梁顶处的泡沫塑料剔除，施工时严禁用气焊方法剔除泡沫以免伤及支座。
2.5 技术要求
2.5.1相邻立杆接头应错开布置在不同的步距内，与相邻大横杆的距离不宜大于步距的三分之一；
2.5.2在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件中心点的相互距离不宜大于15厘米；
2.5.3对接扣件的开口应朝上或朝内；
2.5.4各杆件端头伸出扣件边缘的长度不应小于100mm；
2.5.5立杆的垂直偏差应不大于架高的1／300；
2.5.6上下横杆的接长位置应错开布置在不同的立杆纵距中，与相连立杆的距离不大于纵距的1/3；
2.5.7安全网应满挂在外排杆件内侧大横杆下方，用26＃铁丝把网眼与杆件绑牢。
2.5.8扣件安装应符合下列规定：
2.5.8.1 扣件规格必须与钢管外径相同；
2.5.8.2 螺栓拧紧力矩不应小于50KN?M；
2.5.9 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。
三、满堂支架预压
安装模板前，要对支架进行压预。支架预压的目的：1、检查支架的安全性，确保施工安全。2、消除地基非弹性变形和支架非弹性变形的影响，有利于桥面线形控制。
本方案拟按20m一段分段预压法进行预压，预压方法依据箱梁砼重量分布情况，在搭好的支架上的堆放与梁跨荷载等重的砂袋（或钢
材、水箱）(梁跨荷载统一考虑安全系数为1.2)。施工前，每袋砂石按标准重进行分包准备好，然后用汽车吊或简易扒杆进行吊装就位，并按箱梁结构形式合理布置砂袋数量。
为了解支架沉降情况，在预压之前测出各测量控制点标高，测量控制点按顺桥向每2米布置一排，每排4个点。在加载50%和100%后均要复测各控制点标高，加载100%预压荷载并持荷24小时后要再次复测各控制点标高，如果加载100%后所测数据与持荷24小时后所测数据变化很小时，表明地基及支架已基本沉降到位，可卸载，否则还须持荷进行预压，直到地基及支架沉降到位方可卸压。支架日沉降量不得大于2.0毫米（不含测量误差），一般梁跨预压时间为三天。卸压完成后，要再次复测各控制点标高，以便得出支架和地基的弹性变形量（等于卸压后标高减去持荷后所测标高），用总沉降量（即支架持荷后稳定沉降量）减去弹性变形量为支架和地基的非弹性变形（即塑性变形）量。预压完成后要根据预压成果通过可调顶托调整支架的标高。
四、支架受力验算（略）
五、模板工程（略）
六、支架安全要求
6.1 支架使用规定
6.1.1 严禁在架上戏闹或坐在栏杆上等不安全处休息；
6.1.2 严禁攀援支架上下，发现异常情况时，架上人员应立即撤离；
6.1.3 支架上垃圾应及时清除，以减轻自重并防止坠物伤人。
6.2 拆除规定
6.2.1 拆除顺序：护栏→脚手板→剪刀撑→小横杆→大横杆→立杆件；
6.2.2 拆除前应先清除支架上杂物及地面障碍物；
6.2.3 拆除作业必须由上而下逐层拆除，严禁上下同时作业；
6.2.4 拆除过程中，凡已松开连接的杆、配件应及时拆除运走，避免误扶、误靠；
6.2.5 拆下的杆件应以安全方式吊走或运出，严禁向下抛掷。
6.2.6 搭拆支架时地面应设围栏和警示标志，并派专人看守，严禁非操作人员入内；
6.3 支架安全措施
6.3.1 禁止任意改变构架结构及其尺寸；
6.3.2 禁止架体倾斜或连接点松驰； lqgcs
6.3.3 禁止不按规定的程序和要求进行搭设和拆除作业；
6.3.4 搭拆作业中应采取安全防护措施，设置防护和使用防护用品；
6.3.5 不得将模板支架、缆风绳、泵送混凝土输送管等固定在支架上，严禁悬挂起重设备；
6.3.6 不得在六级以上大风、雷雨和雪天下继续施工。
6.4 钢管支架的防电、避雷措施
6.4.1 防电措施
6.4.1.1 钢管支架在架设的使用期间要严防与带电体接触，否则应在架设和使用期间应断电或拆除电源，如不能拆除，应采取可靠的绝缘措施。
6.4.1.2 钢管支架应作接地处理，设一接地极，接地极入土深度为2~2.5m。
6.4.1.3 夜间施工照明线通过钢管时，电线应与钢管隔离，有条件时应使用低压照明。
6.4.2 避雷措施
6.4.2.1 避雷针：设在架体四角的钢管脚手立杆上，高度不小于1m，可采用直径为25~32mm，壁厚不小于3mm的镀锌钢管。
6.4.2.2 接地极：按支架连续长度不超过50m设置一处，埋入地下最高点应在地面以下不浅于50cm，埋接地极时，应将新填土夯实，接地极不得埋在干燥土层中。垂直接地极可用长度为1.5~2.5m，直径为25~50mm的钢管，壁厚不小于2.5mm。
6.4.2.3 接地线：优先采用直径8mm以上的圆钢或厚度不小于4mm的扁钢，接地线之间采用搭接焊或螺栓连接，搭接长度≥5d，应保证接触可靠。接地线与接地极的连接宜采用焊接，焊接点长度应为接地线直径的6倍或扁钢宽度的2倍以上。
6.4.2.4 接地线装置宜布置在人们不易走到的地方，同时应注意与其它金属物体或电缆之间保持一定的距离。
6.4.2.5 接地装置安设完毕后应及时用电阻表测定是否符合要求。
6.4.2.6 雷雨天气，钢管支架上的操作人员应立即离开。
七、施工现场安全管理和措施
7.1 在主要施工部位、作业点、危险区、主要通道口挂安全宣传标语或安全警告牌；
7.2 施工现场全体人员严格执行《建筑安装工程安全技术规程》和《建筑安装工人安全技术操作规程》；
7.3 施工现场杜绝任意拉线接电；
7.4 配电系统设总配电箱、分配电箱、开关箱、实行分级配电。开关箱装设漏电保护器；
7.5 施工机械进场安装后经安全检查合格后投入使用。
第7节、支架预压施工方案 规范规定 中华人民共和国行业标准(JGJ/T194-2009《钢管满堂支架预压技术规程》）1.0.2 本规程适用于浇筑与市政工程中搭设钢管满堂支架现浇混凝土工程施工的支架基础与支架预压。 2.0.1 支架基础预压：为检验支架搭设范围内基础的承载能力和沉降状况，对支架基础进行的加载预压。 2.0.2 支架预压：为检验支架的安全性，收集施工沉降数据，对支架进行的加载预压。 3.0.1 现浇混凝土工程施工的钢管满堂支架的预压应包括支架基础预压与支架预压。 3.0.2 支架基础预压与支架预压应根据工程结构形式、荷载大小、支架基础类型、施工工艺等条件进行预压组织设计。 4.1.3 支架基础应设置排水、隔水设施，不得被混凝土养护用水和雨水轻浸泡。 4.1.4 支架基础预压前，应布置支架基础的沉降监测点；支架基础预压过程中，应对支架基础的沉降进行监测；支架基础监测应符合本规程第6章的规定。 4.1.5 对支架基础代表性区域的预压监测过程中，当最初72h各监测点的沉降量平均值小于5mm时，应判断同类支架基础的其余部分预压合格。 5 支架预压 5.1.1 支架预压应在支架基础预压合格后进行。 5.1.3 支架预压加载范围不应小于现浇混凝土结构物的实际投影面。 5.1.4 支架预压前，应布置支架的沉降监测点；支架预压过程中，应对支架的沉降进行监测；支架预压监测应符合本规程第6章的规定。
5.1.5 在全部加载完成后的支架预压监测过程中，当满足下列条件之一时，应判断支架预压合格： 1、各监测点最初24h的沉降量平均值小于1mm； 2、各监测点最初72h的沉降量平均值小于5mm； 5.1.7 支架预压后应编写支架预压报告，支架预压报告应包括下列内容： 1、工程项目名称； 2、支架分类以及支架代表性区域的选择； 3、支架沉降监测； 4、支架预压的合格判定。 5.2.1 支架预压荷载不应小于支架承受的混凝土结构恒载与模板重量之和的1.1倍。 5.3.1 支架预压应按预压单元进行分级加载，且不应小于3级。3级加载依次宜为单元内预压荷载值的60%、80%、100%。 5.3.2 当纵向加载时，宜从混凝土结构跨中开始向支点处进行对称加载；当横向加载时，应从混凝土结构中心线向两侧进行对称布载。 注明：避免对支架造成不利影响。 5.3.3 每级加载完成后，应先停止下一级加载，并应每间隔12h对支架沉降量进行一次监测。当支架顶部监测点12h的沉降量平均值小于2mm时，可进行下一级加载。 5.3.4 支架预压可一次性卸载，预压荷载应对称、均衡、同步卸载。 6、监测内容 6.1.1 支架基础预压和支架预压的监测应包括下列内容： 1、加载之前监测点标高； 2、每级加载后监测点标高； 3、加载至100%后每间隔24h监测点标高；、
省道308焦作至沁阳段改建工程 ZQ-S3合同段 沁 河 大 桥 满 堂 支 架 预 压 方 案 河南鹏程路桥建设有限公司
满堂支架预压方案 一、工程概况 省道308焦作至沁阳段改建工程是河南省干线公路网规划中濮阳至济源一级公路的重要组成部分，也是焦作市干线公路网规划的重要的组成部分。 其中新建沁河大桥是在原沁河大桥右侧（上游侧），新建桥梁作为右半幅桥使用，原沁河大桥利用改建为左半幅桥。新建沁河大桥上部结构为（35+7*60+35）m预应力砼现浇变截面箱梁，采用悬臂浇筑施工，下部结构桥墩采用箱型墩，双排群桩基础；0号桥台为肋板式桥台，双排群桩基础，9号桥台桩式台，单排桩基础；0号桥台基桩直径150cm,桥墩与9号桥台基桩直径均采用180cm，桥梁全长498.12米，新建桥面布置为：0.5m护栏+11.0m行车道+0.5m护栏=12m，桥梁按90o设计。原沁河大桥改建后全幅桥面布置为：1.75m人行道+13m 行车道+0.5m护栏+2*10cm缝宽+0.5m护栏+11m行车道+0.5m护栏=27.45m，设计洪水频率：1/100，通航标准均为非通航河流。 上部结构为预应力混凝土变截面连续箱梁，全长490米，主桥箱梁起止点分别为YK42+335.957和YK42+825.957。主桥平面位于直线上；纵断处于竖曲线范围内，竖曲线半径R=7500m和R=8100m竖曲线上，桥面纵坡变坡点在YK42+251.400、YK42+910.000处，两侧坡度分别为2.35%和-2.12%；桥面为2%单向横坡。 主桥上部结构箱梁采用单箱单室断面，箱梁顶板宽12.0m，底板宽6.5m，箱梁顶面设2%单向横坡。墩顶托架现浇梁段（0号和1号）
桥梁施工方案及技术措施 第一节桥梁概况 一、新建桥梁设置情况 全线设石拱桥一座，净跨径（14.72+20+14.72），桥长59.24m。 桥梁标准横断面布置为：3.5m （人行道，含0.25m栏杆宽度）+8m （车行道）+3.5m （人行道，含 0.25m栏杆宽度），总宽15m 桥面构造图 二、结构特点 i 1、总体布置 ⑴、青龙桥位于主线桩号K0+378处，平面位于曲线段内，结构形式为：净跨径（14.72+20+14.72）m三跨圆弧石拱桥。主拱圈采用等截面圆弧无铰拱，边孔净矢高3.25m,净矢跨比为1/4 ;中孔净 I ' I I ; 矢高4.5m，净矢跨比为1/4。主拱圈厚度为90cm,上侧为砌体侧墙、填料及桥面铺装。 （2）、下部结构：低桩承台，U型桥台；墩基及台基采用钻孔灌注桩群桩基础。 第二节施工流程 步骤一 1、桥梁、桥台基础及承台施工。 2、拱座施工 步骤二
1搭设支架，并预压。2、砌筑拱圈。3、桥台台身施工。4、护拱及该部分侧墙施工后填土施工至护拱 5、台顶面后合龙主拱圈。 r
步骤三 1、拱上建筑施工。 2、拆除支架 步骤四 1、桥面系及其他附属工程施工。 第三节石拱图及拱上结构的砌筑 一、概述 石拱桥是一种古老的桥型，又是一种充满生机的桥型。石拱桥因其具有外形美观，拱架测量放样应以桥台中心线和桥中心线二个方向的基准进行引测。 拱图放样： 均须先在放样台上放出拱圈大样，以确定拱块形状尺寸，拱圈分段位置，以及各杆件的位置和尺寸，大样比例采用1: 1。放样平台可选择桥台附近的空地上，三个桥孔的？的场地，场地按基石和平整。将各排拱石和辐射形缝位置用墨线划在模板上，拱孤实际长度应包括设置预拱度后拱孤的加长和墩台以及拱架施工中的允许误差。拱孤增加的长度可平均摊入各砌筑缝中，但应保持两个半跨的对称 I 和拱顶位置居中。 .r _ 11、：' / 拱圈采用M15浆砌粗石料，块石强度大于MU50外露面1:2.5砂浆勾缝。主拱圈横向宽度为12.8m, 拱圈厚度为90cm 二、拱圈施工技术 测量放样 (1) 、浇筑10cm垫层，用全站仪将桥梁轴线定出，然后轴向每120cm横向每120cm打上网 厂T '?、I1 格线，布置基础。 (2) 、采用钢管满堂支架布式拱架，制定拱架施工图，模板采用122X 244cm竹胶板拼装。 (3) 、根据拱架施工图，加工各杆件。节点构造力求简单，制作时采用简单的接榫， ⑷、安装立柱、拉杆、斜撑、夹木及弓形木等杆件，施工时要进行等载预压以消除非弹性变 形，要经常测各立杆高程(减去模板、垫木和横梁的高度)，以准确的控制拱架弧度，最后安装模板。 拱架示意图 (5)、拱圈和拱上结构所用砌块的规格应符合设计规定，施工时应按设计留置设计预拱度。 砌筑拱圈工作前，应先检查拱架和模板，在质量和安全等方面均符合要求方可开始砌筑。 (6)、拱圈的辐射缝应垂直于轴线，石缝宽度为1?2cm 加工的石料按样板的规定的长度开凿尺寸可小于样板，但误差应在5mm以下。 相邻两排的砌缝应互相错开，错开的间距不小于10cm根据我们桥台采用64cm(参数)、石石缝宽 为1?2cm。
托架预压施工方案 一、工程概况 施工计划 托架预压施工计划开始时间年月日预压，完成时间年月日。 二、托架预压目的 1）验证托架的稳定性、刚度及强度，确保施工安全。 2）测量托架的弹性变形指导梁体标高控制。 3）通过托架预压措施模拟箱梁荷载情况。测量托架变形沉降情况，确保梁体不因托架沉降而产生开裂。 4）减小托架的竖向变形，保证箱梁的线形。 四、机械物资配置 机械物资配置表 五、支架预压施工方法 5.1、托架验收 托架搭设完成后，报监理工程师对托架进行验收，验收内容包括如下内容：（1）进入现场的托架主要构配件的产品标识及产品质量合格证，供应商配套提供的管材、零件、铸件、冲压件等材质、产品性能检验 报告。 （2）托架施工方案。
5.2、预压试验前准备工作 1）砂、砂袋、称重设备、装运设备、提升设备的进场和调试。 2）预压方式采用堆砂包的方法加载，如遇暴雨天气，砂吸水可能造成支架过荷的安全影响，预压期间格外注意，施工时注意天气预报，必须备足 防雨篷布，遇雨天必须覆盖严密。 3）底模、侧模翼板底模安装完成。 4）测量仪器的校验和签定等准备工作，在箱梁的两侧腹板下及桥中线对应的支架上作好变形观测点，观测点记号可用红色油漆作标记，为便于观 测，观测点布置在两端。 5）在箱梁两侧底模上布置好沉降观测点位，注意保护该观测点位 5.3、加载值的确定 预压重量自结构重量的120%，各部位加载值计算见附表。 5.4、托架预压施工方法 箱梁全断面预压，墩顶部分不预压，根据结构特点，翼板薄，重量较轻，箱室部位较厚，重量较重，预压采取翼板与箱室部位分开进行预压，翼板部位较轻，一次预压到位（120%结构重）；箱室部位按20%、50%、80%、90%、100%、1 20%结构重分级进行预压； 1）模板安装完成后，在底板上每隔2m布设1个沉降测量控制断面，每个断面布置5个测量控制点（见附图），测出相应控制点的标高（H1），然后将砂袋均匀堆放在模板上进行加载，每级加载、卸载均要对沉降点进行观测，每次观测均对应各点作好记录。根据各级加载、卸载测得的变形数值，绘出沉降变形曲线，据此分析支架变形数据。 2）20%时持续约30分钟后测量沉降量，50%时持续约一小时，80%、90%荷载分别持续两小时后测量沉降量，加载至100%荷载时，每隔2小时测量一次，沉降稳定后方可进行超载预压， 120%荷载持续约24小时，每隔2小时测量一次，沉降稳定后方可进行卸载，并记录加载和卸载过程的沉降数据。（每隔2小时测量沉降量不超过0.5mm时，可认为沉降稳定。） 3）加载完成并待沉降稳定后测出个控制点的标高（H2）。 卸载后测出相应控制点的标高（H3）。
和昌悦澜湾北苑B标段 满堂脚手架施工方案 编制： 审核： 审批：
平煤神马建工集团有限公司 二0一四年四月八日 目录 一、编制依据 (3) 二、工程概况 (4) 三、脚手架搭设施工方案及施工工艺 (5) 四、模板安装方案及工艺 (12) 五、扣件式钢管脚手架及模板安全计算 (16) 六、脚手架、模板支架安全检查 (22) 七、施工注意事项 (25) 八、泵送砼模板安全措施 (26) 九、脚手架平面图、立面图 (27)
一、编制依据 1、业主提供的有关设计施工图纸资料及技术说明 2、业主组织的图纸会审会议纪要 3、和昌悦澜湾北苑B标段施工组织设计 4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）
5、《建筑施工模板安全技术规范》(JGJ162-2008) 6、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006） 7、《建筑结构荷载规范》（GB50009-2001） 8、《钢管脚手架、模板支架安全选用技术规程》--北京市建委、质监局 9、《扣件式钢管脚手架计算手册》--中国建筑工业出版社 10、《建筑施工安全计算》--中国建筑工业出版社 11、《建筑施工计算手册》--第二版 二、工程概况 本工程由河南创和置业有限公司开发、河南省建筑设计研究院有限公司勘探、河南省纺织建筑设计院有限公司设计、河南海华工程建设监理公司监理、平煤神马建工集团有限公司承建和昌悦澜湾北苑项目B标段,包含（2#、3#、5#、6#楼及相连商业、地下车库)，占地总面积42520.23㎡。 和昌悦澜湾北苑项目B标段由2#、3#、5#、6#楼4栋高层住宅楼及相连商业、地下车库组成。主楼地下3层，车库部位地下2层，主要是作人防工程、车库及设备用房；主楼地上由2栋27层1栋26层及一栋21层的楼房组成；主楼地下部分为三层地下室，车库部分为地下两层。地下室外墙均为400mm/350mm/300mm厚钢筋混凝土墙。结构类型为：住宅楼范围内为剪力墙结构、CFG桩+筏板基础；住宅楼范围外为钢筋混凝土框架结构、CFG桩+筏板基础。本工程中，梁宽
xxxx机场高铁站至航站楼道路工程项目经理部 满堂支架施工方案 一、工程简介 机场连接线工程起点位于xx高铁机场站，经xxx，跨xx路，穿xxx镇，终点位于机场T2航站楼，建设里程3.783公里，工程内容包括：大桥1座（941.3M 三工区），互通立交桥2座（200M市政二工区20M一工区），通道2座，站前广场1处、道路、绿化、照明及交安工程。工程总占地350.34亩（其中机场内47.34亩，x县303亩），拆迁建筑物6117平方米。 起点至新城铺段，长2.433公里，路基宽度为22米，双向四车道。道路两侧设4米绿化带。为方便周边居民出行，道路两侧设5米辅道。新城铺至机场内部段，长1.35公里，分离路基宽度为12米，按单向双车道设置。 二、编制依据 1、《公路工程技术标准》（JTJ001-97） 2、《公路桥涵通用规范》（JTJ021-97） 3、《公路桥涵钢结构及木结构设计规范》（JTJ025-86） 4、《公路桥涵地基与基础设计规范》（JTK024-85） 5、《公路桥涵施工技术规范》（JTJ041-2000） 6、《高速公路交通安全设施设计与施工技术规范》（JTJ074-94） 7、《公路桥位勘测设计规范》（JTJ062-91） 8、《建筑施工碗扣式脚手架安全技术规范》（2004-09）
9、《钢管脚手架扣件》（GB15831） 三、材料选用和质量检测 1）满堂支架用WDJ碗扣钢管支架，范本采用竹胶板，钢管48×2.4mm，48×0.9mm，48×0.6mm，48×0.3mm和竹胶板15×1220×2440两种，方木用10×10、15×15、10×5的方木三种。且有产品合格证。 2）本工程脚手架为桥梁顶板承重用，选用落地扣式多排钢管脚手架，现浇顶板外模采用60×150钢范本。 3）钢管端部切口应平整，禁止使用有明显变形、裂纹和严重锈蚀的钢管，钢管应涂刷防锈漆做防锈处理，并定期复涂以保持完好。 4）扣件应按现行国家标准《钢管脚手架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸扣件严禁使用不合格的扣件，新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应执行国家标准《钢管脚手架扣件》（GB15831）的规定抽样检测，旧扣件使用前进行质量检查，有裂缝变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换5）方木的质量必须符合质量要求，不得使用变形断裂弯曲的方木。 四、满堂支架搭设及预压 （一）地基处理 1、先用推土机将表层耕质土、有机土推平并压实；承台基坑清淤后采用分层回填亚粘土并整平压实。原有地基整平压实后，再在其上填筑大约30cm的黄土，并选择最佳含水量时用振动压路机进行辗压，辗压次数不少于3遍，如果发现弹簧土须及时清除，并回填合格的砂类土或石料进行整平压实，然后在处理好的黄土层上铺设20cm石子，采用人工铺平，用YZ16吨振动压路机进行辗压。在石子层上按照安装满堂支架脚手钢管立杆所对应的位置铺设枕木；为尽量
中河北段综合整治与保护开发工程02标 （拱桥满堂支架） 专 项 方 案 编制： 审核： 审批： 中铁二十四局集团浙江工程有限公司 中河北段综合整治与保护开发工程02标项目部 2010年7月
目录 一、工程概况 (3) 二、施工方法简介 (4) 三、施工工艺 (4) 1、满堂支架搭设工艺 (4) 2、满堂支架拆除工艺 (4) 四、满堂支架搭设安全措施 (5) 1、材质及其使用安全措施 (5) 2、安全技术措施 (5) 3、施工作业安全技术措施 (5) 4、拆除的安全措施 (6) 五、应注意的问题 (6) 六、新宫1#桥脚手架稳定性及预压荷载计算 (7) 1、荷载计算 (7) 2、竖向钢管底部截面的截面承载力应力验算 (8) 3、脚手架竖向钢管稳定性验算 (9) 4、预压荷载 (9) 七、新宫4#桥脚手架稳定性及预压荷载计算 (10) 1、荷载计算 (10) 2、竖向钢管底部截面的截面承载力应力验算 (12) 3、脚手架竖向钢管稳定性验算 (13)
4、预压荷载 (13) 拱桥满堂支架施工专项方案 一、工程概况 中河北段综合整治与保护开发工程02标工程位于杭城南部，西起河坊街，东至中东河沟通段K0+090。主要实施内容包括河坊街地道、新宫1#、2#、3#、4#桥、水系河道沟通及两侧道路、排水管线、新宫桥拆除等内容。主要为解决中、东河河道沟通、中河路东西两侧行人过街和服务车行过河问题。 本标段共有两座拱桥,分别为： 1、新宫1#桥 位于河坊街桩号0+040，中河中路与河坊街相交处。本桥为单跨实腹式等截面钢筋混凝土圆弧型拱，计算跨径L=8.1m，砼拱圈宽B=11.35m，设计荷载：人群4.0KN/㎡。 上部结构采用钢筋混凝土无铰板拱，砼拱圈采用C30砼，厚度30cm，钢筋混凝土底砌筑15cm厚高湖石拱圈，拱上填料采用C20毛石砼（毛石含量不大于30%）。 下部结构结合桥位处河坊街地道围护桩和河道围护桩一起施工，承台采用C30砼，施工前先采用结构胶在河道围护桩内植入Φ20钢筋，植入长度不小于30cm。 2、新宫4#桥 位于中河河道桩号K4+296.5处，为单跨实腹式等截面钢筋混凝土圆弧形拱，拱圈跨径10.0m，矢高1.5m，矢跨比1/6.7。 上部结构采用C30钢筋混凝土无铰板拱，砼拱圈厚度为30cm，拱圈底、侧面采用5cm厚高湖石贴面。
第一章专项施工方案 1.1满堂支架支架搭设与拆除方案 1.1.1工程概况 桥梁全长：254.3米。跨径布置为（3×25）+（4×25）+（3×25）=250米。上部结构形式为预应力混凝土现浇箱梁，桥梁左幅21.6米，右幅21.6米。采用满堂支架现浇。 现浇段桥梁参数表
1.1.2机械设备配备 机械设备配备表 1.1.3地基处理 施工现场天然地基的承载力具有明显的差异，湟水河区经筑岛换填后分层压实处理，天然地基条件较好的区段经压实后在原地面以上部分采用填片石，并分层压实后作为支架搭设区的地基持力层。 现浇段地基换填在桩基施工完成后进行，桩基施工时应注意避免泥浆及沉渣等不利填料埋入桥跨区。地基表面清表整平后采用18t振动压路机分层辗压。 填高后地基顶面高于原地面不小于50cm，处理范围超过支架搭设区域边长2m以上，地基外边线纵向设矩形排水沟，同时设2％双向横坡排地表水，地表水由横坡汇入纵向排水沟后排出场外，经处理后的地基表面浇筑砼硬化层。硬化层强度形成后，可进行支架立杆垫板的搭设放样。 1.1.4支架搭设与拆除 支架设计采用满堂钢管支架（剪刀撑及其他用于加固杆件采用普通扣件式钢管），拟进场钢管截面规格为Φ48×3.5mm，支架最大搭设高度小于5.5m，纵向间距为0.9m，（24×0.9）m，步距采用墩柱前后1.5米附近采用0.6m，跨中采用1m，横断面小于6m范围内设一道剪刀撑，纵向剪刀撑沿支架两侧及箱梁腹板轴线位置分别布设一道（共8道），每孔支架两端按每三步设一道之字形水平
面上横向斜撑加强，并在横断面上根据《建筑施工扣件式脚手架安全技术规范》（JGJ 166-2008）增设斜杆加固。 支架搭设断面图示如下： 支架搭设时，在经换填压实的原地面上铺填石渣层压实（地质条件较好的暨有路面，可不加铺石渣层），石渣层顶面浇筑砼硬化层，砼硬化层以上分别为：5cm厚木垫板、可调节钢底托、扣件式满堂支架、可调钢顶托、10×10cm方木纵梁、10×10cm@25cm木枋横梁、18mm厚胶合板。 1.1.5安全管理要求 1、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术 考核管理规则》（GB 5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。 2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。 3、脚手架的构配件质量与搭设质量，应按规范规定进行检查验收，合格 后方准使用。 4、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、 缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。 5、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆
京石客运专线 冉庄跨龙泉河特大桥 40m现浇箱梁满樘支架预压施工方案
一综述 本方案为专项方案，有关编制依据、适用范围、工程概况、施工计划等见《40m现浇箱梁满樘支架施工方案》。 二预压目的及方式 为检验40m现浇箱梁模板的安全性和实际变形量，通过预压消除结构非弹性变形，同时取得模板弹性变形的实际数值，得出荷载－挠度曲线，并检验设计计算结果，调整预拱度(或反拱)，以求得40m现浇箱梁施工的准确参数。提前发现支架结构及构件加工、安装所存在的问题和隐患，提前调整整改，防患于未然。模板预拱度的调整通过调整模板支撑顶托完成。 模板弹性变形应根据预压变形测量结果绘制沉降曲线，并结合模板的设计拱度和实际支撑变形来确定。 模板安装完毕后，对其进行预压。为保证预压荷载的合理分布，模拟混凝土浇注顺序进行加载，即第一步加载底板钢筋混凝土重量、第二步加载腹板钢筋混凝土重量、第三步加载翼缘板钢筋混凝土重量、第四步加载顶板钢筋混凝土重量。考虑到混凝土振捣产生的动荷载及小型机具等荷载，预压荷载按混凝土实体重力荷载的1.1倍考虑， 三预压程序与步骤 为检验支架的弹性变量及检验地基础的承载力，消除因支架竖向非弹性变形对标高的影响，应在底模铺装后，对支架进行预压，预压材料采用沙土（吨袋）。 1 支架预压方式 底模安装前先安装好临时支座，底模、侧模安装后开始支架预压，但预压前采用胶合板和彩条布铺在模板上，保护模板不被受损和污染。
采用沙袋按各段设计荷载110%进行预压，空心箱体部分采用沙袋预压；腹板部分采用预制砼块预压或整捆钢筋预压。 支架搭设时预压前，顶部预留抛高要计算地基相对沉降量，支架弹性和非弹性值等。 地基相对沉降量以地基处理时试验检测后计算确定，支架的非弹性变形值参考下表数据。支架的弹性变形运用沙普软件程序节点计算确定。根据以往施工经验，支架施工沉留值在15~20mm左右，待预压沉降观测后调整。 根据沉降计算结果，拟定类似地基及支架方案预留沉降选用1.0cm。 注意的问题： 1）、采用沙袋法预压，沙袋逐袋称量，设专人称量、专人记录；称量好的沙袋一旦到位就采用防水措施，准备好防雨布。每捆钢绞线也要全部覆盖。 2）、派专人观察支架变化情况，一旦发生异常，立即进行补救。 3）、要分级加载，加载的顺序接近浇筑砼顺序，不能随意堆放，卸载也分级并测量记录。 4）、通过第一施工段预压并沉降后，将实测沉降量（地基沉降量、支架变形量）作为一个参数值直接运用。 2 沉降观测点的设置 支架压载观测点布置：箱梁模板上的测点布置22个断面，即每2m一个断面，每个断面分别在地板布设3个点，每侧冀板上布设2个点。 在垫木下的钢板处设观测点，布置方式与梁部相同。 卸载：压载完毕后进行卸载，卸载时间在同跨内先中间后两边对称同时进行。 预压时主要观测的数据有：支架底座沉降—地基沉降；卸载后顶板客恢复量以及支架的侧位移量和垂直度，按测得的沉降量及设计标高，重新调整模板标高。 测量时，依据《工程测量规范》（50026—89），采用苏光DSZ2型水准仪配合双面木尺，按四等水准测量要求进行观测，并用悬线重锤测支架水平位移量。 沉降稳定卸载后算出地面沉降、支架的弹性和非弹性变形具体数值为多少，并在卸载后全面测得个测点的回弹量。根据各点对应的弹性、非弹性
一、概述 1.1 工程概况 某大桥现浇箱梁左幅为双箱双室结构，右幅为三箱三室结构，每跨现浇段长20m，宽度12.25m至20.48m不等，翼板悬臂长2m，箱梁顶板设置成3%双向横坡，梁高1.3m，腹板厚60cm，底板厚40cm。边跨现浇梁端设一道2m厚横隔板，且设置人洞以便施工，边跨梁段底板也设有一人洞供施工及成桥运营后检查用。 1.2 施工方法简介 现有场地已硬化，无需再处理地基，采用碗扣式满堂支架现浇施工工艺进行施工。施工时，翼缘模板及外侧模采用定制钢模板，内模采用组合钢模板，底模采用大块竹胶板桥梁专用模板，内模支撑采用φ48×3.5mm脚手管做排架。 二、满堂支架搭设及预压 2.1 地基处理 基本已用砼硬化，基本可不用进行地基处理。若有未硬化完全处，可先用装载机将表层松土推平并压实，如果发现弹簧土须及时清除，并回填合格的砂类土或石料进行整平压实。原有地基整平压实后，铺设15cm厚碎石，采用人工铺平，用蛙式夯土机进行夯压。在石子层上按照安装满堂支架脚手钢管立杆所对应的位置铺设支垫钢板。 2.2 材料选用和质量要求 钢管规格为φ48×3.5mm，且有产品合格证。钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。
扣件应按现行国家标准《钢管支架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准《钢管支架扣件》（GB15831）的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。 2.3 支架安装 本支架采用“碗扣”式满堂支架，其结构形式如下：纵向立杆布置间距以90cm为主，箱梁两端和腹板为60cm；横向立杆在箱梁腹板所对应的空心位置间距90cm，腹板及底倒角处钢管间距60cm，其中腹板下加密两列普通钢管，以加强腹板处支架的承载能力；翼缘横、纵向立杆均按90cm布置。在高度方向横杆步距120cm，使所有立杆联成整体，为确保支架的整体稳定性，在每三排横向立杆和每三排纵向立杆各设置一道剪刀撑。 在地基处理好后，按照施工图纸进行放线，纵桥向铺设好支垫钢板，便可进行支架搭设。支架搭设好后，用可调顶托来调整支架高度或拆除模板用。 碗扣架安装好后，对于箱梁底板部份，在可调顶托上纵向铺设400×10×10cm的木枋，然后在其上铺设横向400×10×5cm的木枋（10cm面竖放，竖放的目的增加刚度），腹板50cm宽度内木枋满铺，底板其余间距25cm铺设。对于翼缘部份，钢管架直接搭设到翼缘底，先在顶托上安装纵向400×10×10cm（15cm面竖放）的木枋，根据翼
金桥商业街廊桥 碗 扣 式 满 堂 支 架 施 工 方 案 编制：_____________ 复核：_____________ 审批：_____________ 珠海华中建设工程有限公司 二0—六年三月目录第一章、编制说明及依据......... 第二章、工程概况................................ 第三章、施工计划................................ 1、施工进度计划、构配件用料表及供应计划.................. 第四章、脚手架的搭设方法及检查验收与拆除.................... 1、地基与基础处理............................ 2、碗扣架搭设.............................. 3、质量控制与检查验收........................... 4、支架预压与观测............................
5、模板施工标高控制............................ 6、脚手架的拆除............................. 第五章、保证质量安全的技术措施......................... 1、保证质量安全的技术措施........................ 2、应急预案.............................. 第六章、文明施工措施............................. 1、文明施工管理机构图......................... 2、文明施工措施............................. 第七章、劳动力计划............................... 1、施工部署.............................. 2、项目经理部组织机构.......................... 第八章、扣件支架设计计算............................. 1、荷载计算.............................. 2、受力计算.............................. 3、钢管压应力及稳定性验算........................ 4、纵向工字钢钢弯距验算........................... 5、横向方木验算............................. 6、结论................................ 第一章、编制说明及依据 1、《混凝土结构工程施工质量验收规范》（GB50204-2002 2、建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 3、《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008） 4、《木结构设计规范》（GBJ-5） 5、《钢结构设计规范》（GBJ-17） 6、《建筑施工扣件式钢管脚手架构造与计算》。 7、《脚手架施工与安全》。
目录 1编制说明 (2) 2.编制依据 (2) 3.施工概况 (2) 4.人力部署 (3) 5.施工机械机具配置计划 (3) 6.支架预压 (4) 6.1.预压的目的和意义 (4) 6.2.试验项目及收集的资料 (4) 6.3.预压范围 (5) 6.4.预压总体施工方案 (5) 6.5.支架、贝雷架的预压布置和实施细则 (6) 7施工注意事项及安全措施要求 (8) 1
窑河桥支架预压专项施工方案 1.编制范围： 本施工方案编制范围为淮南市窑河桥新桥上部施工，即窑河桥新桥系梁、中横梁、端横梁、拱肋支架预压施工。 2.编制依据： 2.1．施工图纸、招标文件，投标文件，合同协议书及附近件； 2.2.“实质总体施工组织设计”，“上部结构施工方案”； 2.3．《公路桥涵施工技术规范》JTJ041-2000； 2.4.《公路工程质量检验评定标准》JTJ/F80-1-2004； 2.5.《钢结构设计规范》GB50017-2003 2.6.《公路工程桥涵地基与基础设计规范》（JTG D63-2007） 2.7.《桥涵》（交通部第一公路工程总公司）。 3.施工概况： 水下为钢筋混凝土承台承重，支架支撑在C30砼承台上，Ф325钢管支架，钢管柱上布置Ⅰ32及Ⅰ40工字钢，工字钢上布置贝雷架，最上面方木及模板，上部砂袋预压。拱肋支架采用碗扣钢管架支撑，上下螺旋托，方木及模板。梁上钢筋模板施工前必须对支架进行预压。 2
预压检查支架及水下砼承台地基的强度和稳定性，消除整个支架的塑性变形，消除地基的沉降变形，测量出支架的弹性变形和非弹性变形，确保整个支架的安全施工。 4.人力部署： 组织专职的领导班子，专职的测量监控人员，专职安全员， 总负责：王安华 技术负责：孙涛雷庆谊 测量负责：叶继盛雷庆谊任新林 安全负责：梁彦华王本荣 物资采购供应：周兴周家忠 5.施工机械机具配置计划 3

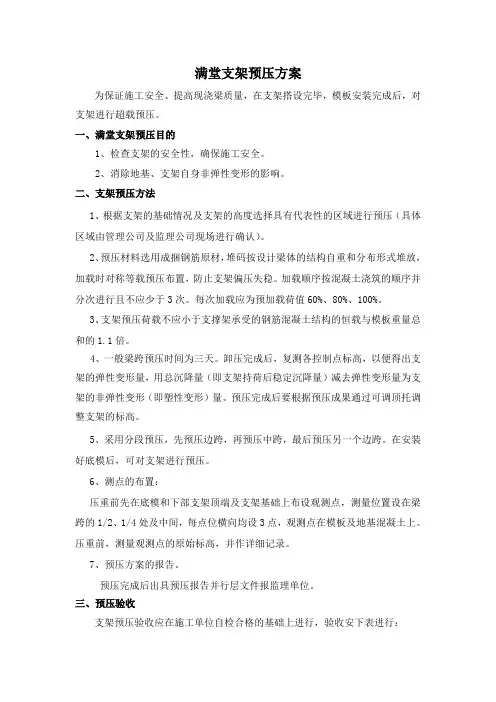

满堂支架预压方案 为保证施工安全、提高现浇梁质量，在支架搭设完毕，模板安装完成后，对支架进行超载预压。 一、满堂支架预压目的 1、检查支架的安全性，确保施工安全。 2、消除地基、支架自身非弹性变形的影响。 二、支架预压方法 1、根据支架的基础情况及支架的高度选择具有代表性的区域进行预压（具体区域由管理公司及监理公司现场进行确认）。 2、预压材料选用成捆钢筋原材，堆码按设计梁体的结构自重和分布形式堆放，加载时对称等载预压布置，防止支架偏压失稳。加载顺序按混凝土浇筑的顺序并分次进行且不应少于3次。每次加载应为预加载荷值60%、80%、100%。 3、支架预压荷载不应小于支撑架承受的钢筋混凝土结构的恒载与模板重量总和的1.1倍。 4、一般梁跨预压时间为三天。卸压完成后，复测各控制点标高，以便得出支架的弹性变形量，用总沉降量（即支架持荷后稳定沉降量）减去弹性变形量为支架的非弹性变形（即塑性变形）量。预压完成后要根据预压成果通过可调顶托调整支架的标高。 5、采用分段预压，先预压边跨，再预压中跨，最后预压另一个边跨。在安装好底模后，可对支架进行预压。 6、测点的布置： 压重前先在底模和下部支架顶端及支架基础上布设观测点，测量位置设在梁跨的1/2、1/4处及中间，每点位横向均设3点，观测点在模板及地基混凝土上。压重前，测量观测点的原始标高，并作详细记录。 7、预压方案的报告。 预压完成后出具预压报告并行层文件报监理单位。 三、预压验收 支架预压验收应在施工单位自检合格的基础上进行，验收安下表进行：
