公差原则就是处理尺寸公差与形位公差之间关系的原则。
GB T42491996GB T166711996规定了形位

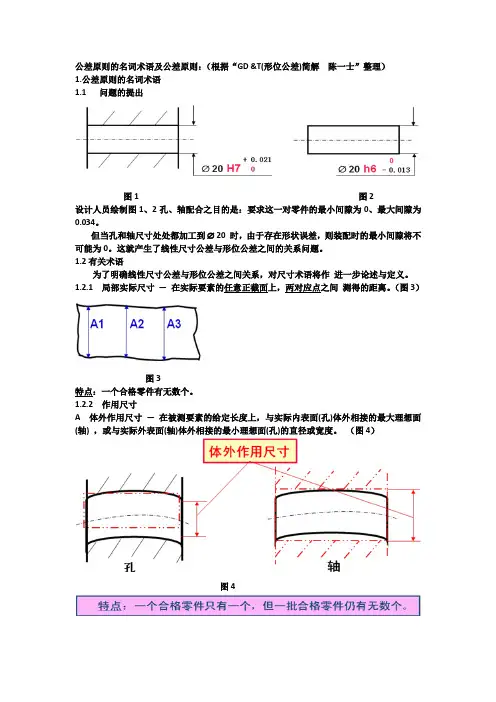

一、术语及其意义
局部实际尺寸（D
，d）
a
指在实际要素的任意正截面上，两对应点之间测得的距离。
一、术语及其意义
作用尺寸
体外作用尺寸指在被测要素的给定长度上，与实际内表面（孔）体外相接的最大理想面，或与实际外表
一、术语及其意义
作用尺寸
体外作用尺寸指在被测要素的给定长度上，与实际内表面（孔）体外相接的最大理想面，或与实际外表
一、术语及其意义
作用尺寸
体内作用尺寸指在被测要素的给定长度上，与实际内表面（孔）体内相接的最小理想面，或与实际外表
一、术语及其意义
作用尺寸
体内作用尺寸指在被测要素的给定长度上，与实际内表面（孔）体内相接的最小理想面，或与实际外表
一、术语及其意义
作用尺寸
作用尺寸不仅与实际要素的局部实际尺寸有关，还与其形位误差有关。因此，作用尺寸是实际尺寸和形位
一、术语及其意义
状态
最大实体状态（MMC) 实际要素在给定长度上处处位于极限尺寸之内，并具材料量称为
一、术语及其意义
实体尺寸
最大实体尺寸（MMS) 实际要素在最大实体状态下
一、术语及其意义
效状态
最大实体实效状态MMVC) 在给定长度上，实际要素处于最大实体状态其误
一、术语及其意义
尺寸
最大实体实效尺寸（MMVS) 最大实体实效状态下的体外作用尺寸，称为最大实体实
一、术语及其意义
尺寸
区别：
实效尺寸是实体尺寸和形位公差的综合尺寸。对一批
零件而言是定值。
作用尺寸是实际尺寸和形位误差的综合尺寸，对一批
零件而言是变化值。
联系：
实效尺寸是作用尺寸的极限值。
一、术语及其意义
尺寸举例
一、术语及其意义
举例
一、术语及其意义
尺寸举例
一、术语及其意义
尺寸举例
一、术语及其意义
和边界尺寸
边界由设计有理想形状的极限包容面。
一、术语及其意义
和边界尺寸
最大实体边界（MMB）有理想形状且边界尺寸为最大实体尺寸的包容面。
一、术语及其意义
和边界尺寸
最大实体实效边界MMVB）具有理想形状且边界尺寸为最大实体实效尺寸的包容面。
形位公差值的选择 1 ）公差值选择原则 总的原则是：在满足零件功能要求的前提下选择最经济的公差值。 ①根据零件的功能要求，并考虑加工的经济性和零件的结构等情况，按公差表中数系确定要素的公差值，并应考虑公差值之间的协调关系。 同一要素上给定的形状公差值应小于位置公差值。如同一平面上，平面度公差值应小于该平面对基准的平行度公差值。 圆柱形零件的形状公差值，一般情况下应小于其尺寸公差。圆度、圆柱度公差值小于同级的尺寸公差值的1/3 ，因而可按同级选取。如尺寸公差为IT6 ，则圆度、圆柱度公差通常也选为6 级。 平行度公差值应小于其相应的距离公差值。 ②对于下列情况，考虑到加工难易程度和除主要参数外其他参数的影响，在满足零件功能要求的前提下，可适当降低1~2 级。 孔相对于轴; 细长的轴和孔，; 距离较大的轴和孔，; 宽度较大( 一般小于1/2 长度) 的零件表面，线对线和线对面相对于面对面的平行度、垂直度公差。 2 ）位置度公差值应通过计算得出。 例如用螺栓作连接件，被连接零件上的孔均为通孔，其孔径大于螺栓的直径，位置公差可用下式计算： t=Xmin 式中：t ——位置度公差; Xmin ——通孔与螺栓间的最小间隙。 如用螺钉连接时，被连接零件中有一个零件上的孔是螺纹，而其余零件上的孔都是通孔，且孔径大于螺钉直径，位置度公差可用下式计算： t=0.5Xmin 按上式计算确定的公差, 经化整并按表5-5 选择公差值。 表5-6 位置度谁系( 摘自GB/T1184-1996) ( μm ) 1 1. 2 1.5 2 2.5 3 4 5 6 8 1 ×10n 1. 2 ×10n 1.5 ×10n 2 ×10n 2.5 ×10n 3 ×10n 4 ×10n 5 ×10n 6 ×10n 8 ×10n 注：n 为正整数。 （3 ）未注形位公差值的规定 图样上没有具体说明形位公差值的要素，与尺寸公差一样，也有未注形位公差，其形位精度要求由未注形位公差来控制。为了简化制图，对一般机床加工能够保证的形位精度，不必将形位公差在图样上具体注出。 未注形位公差对要素的实际尺寸是按独立原则应用的。 1 ）采用未注公差值的优点 a 图样易读，可高效地进行信息交换； b 节省设计时间不用详细地计算公差值，只需了解某要素的功能是否允许大于或等于未注公差值； c 图样很清楚地指出哪些要素可以用一般加工方法加工，既保证工程质量又不需一一检测； 2 ）形位公差的未注公差值 GB/T1184-1996 对直线度、平面度、垂直度、对称度和圆跳动的未注公差值进行规定，（表见《机械设计手册》）。 3 ）未注公差值的图样表示法
公差原则的合理选用 公差原则是对尺寸公差和形位公差相互可否转换的规定。尺寸公差和形位公差都反映在一个零件的同一个或几个要素上，一般情况下，它们彼此独立又相互依存，在一定的条件下还可以相互转换。尺寸公差和形位公差不允许相互转换时为独立原则；允许转换时为相关原则。相关原则又可分为：包容原则、最大实体原则及最小实体原则。下面就相关原则在工程实际中的应用进行分析。 （一）包容原则的应用分析 包容原则是指实际要素应遵守最大实体边界，即要素的体外作用尺寸不得超越其最大实体边界，且局部实际尺寸不得超越其最小实体尺寸。包容要求主要用于需严格保证配合性质的场合。如图1，基本尺寸为20的轴与孔装配后，要求最小间隙为0，则轴与孔的尺寸可采用包容原则。 图1 轴的直径尺寸采用包容原则时，其最终加工尺寸应满足： ①体外作用尺寸（d fe）≤最大实体边界（MMB）（即?20）；
②局部实际尺寸（d al）≥最小实体边界（LMB）（即?19.998）； 孔的直径尺寸采用包容原则时，其最终加工尺寸应满足： ①体外作用尺寸（d fe）≥最大实体边界（MMB）（即?20）； ②局部实际尺寸（d al）≤最小实体边界（LMB）（即?20.012）； 当轴和孔装配后，最小间隙为0，最大间隙决定于轴和孔的公差值，图1中为0.014。 检验时，轴的实际圆柱面只要能通过直径等于最大实体边界尺寸?20的全形量规，且用两点法测得的局部实际尺寸大于或等于?19.998时，则该零件可判为合格；孔的实际圆柱面只要能通过直径等于最大实体边界尺寸?20的塞规，且用两点法测得的局部实际尺寸小于或等于?20.012时，则该零件可判为合格。 从以上分析可知：包容原则是将实际尺寸和形位公差同时控制在尺寸公差范围内的一种公差原则。当零件的实际尺寸处处为最大实体尺寸时，其形位公差为零；当实际尺寸偏离最大实体尺寸时，则允许的形位公差可相应增大，其最大增大量为尺寸公差，从而在实现了尺寸公差和形位公差相互转化的同时，保证了配合的性质。 （二）最大实体原则的应用分析 最大实体原则是指当被测要素或基准要素偏离最大实体状态时，形位公差获得补偿的一种公差原则。最大实体原则主要应用于要求保证可装配性（无配合性质要求）的场合。如图2所示法兰盘上的普通螺栓联接，通孔位置只要求满足可装配性，即使基准A的位置稍有变化，零件的可装配性仍应满足，则在设计时基准及通孔的位置度公差
公差原则中的最大实体及应用研究 在零件的精度设计中，绝大多数情况尺寸公差和形状、位置之间的关系都采用独立原则。相关原则应用较少，但相关原则的意义重大，不容忽视，很有必要对相关要求中的最大实体要求和可逆要求在精度设计中的应用进行论述。结合实例将其在各种约束条件下的设计进行了对比分析，系统的总结了最大实体要求和可逆要求在零件精度设计中的应用。 标签：最大实体可逆要求相关原则测量 引言 在零件的精度设计中，有时尺寸公差和形状、位置公差间可以相互补偿。当零件的实际尺寸误差小于给定的尺寸公差值时，允许形状和位置公差数值适当加大，反之亦然。这样，就可以根据零件的功能要求更加合理的分配尺寸公差和形状公差，提高产品的合格率，降低加工成本，增加产品的竞争力。新的公差原则标准GB/T 4249-2009。 最大实体要求 最大实体要求应用于被测要素時，被测要素的实际轮廓应遵守其最大实体实效边界，即在给定的长度上处处不得超出最大实体实效边界。也就是说，其体外作用尺寸不得超出其最大实体实效尺寸。而且，其局部实际尺寸不得超出最大和最小的实际尺寸。 最大实体要求应用于被测要素时，被测要素的行位公差值是在该要素处于最大实体状态时给出的。当被测要素的实际轮廓偏离其最大实体状态时即其实际尺寸偏离最大实体尺寸时，形状误差值可以超出在最大实体状态下给出的行位公差值，即此时的行位公差值可以增大。 当尺寸公差和形状公差之间的关系采用最大实体要求时，图样上给出的形状公差值是当被测要素实际尺寸ds（或Ds）等于其最大实体尺寸时Dmms（或dmms）的形状误差值△f。当被测要素的实际尺寸偏离最大实体尺寸时，行位公差允许增大，其增大的幅度取决于实际尺寸与最大实体尺寸的相关量。行位误差： 最大实体要求可用于被测要素，也可用于基准要素，他在图样上的标注为“ M ”，附注行为公差值后面或基准字母代号后面。 最大实体要求的几种特殊情况 （1）最大实体要求的零形位公差 最大实体要求的零形位公差只是一种当图样标记的行位公差值t为最大值的
相关公差原则三种要求的比较 相关公差原则包容原则最大实体要求最小实体要求标注标记○E○M，可逆要求为○M○R○L,可逆要求为○L○R 形位公差给定的状态及t 1值 最大实体状态下 给定t 1 =0 最大实体状态下 给定t 1 >0 最小实体状态下 给定t 1 >0 特殊情况无t 1 =0时，称为最大实体要 求的零形位公差 t 1 =0时，称为最小实体要求 的零形位公差 遵守的理想边界 边界名称最大实体边界最大实体实效边界最小实体实效边界 边界 尺寸 计算 公式 孔MMB D=D M=D min MMVB D=D M=D min-t1MMB D==D min+t1 轴MMB D=d M=d max MMVB D=d M=d max+t1MMB D=d L=d max-t1 形位公差t 与尺寸公差T(Ts,Th)的 关系最大实体状 态 t 1 =0 t 1 >0 t max =T+t1最小实体状 态 t 1 =T t max =T+t1t1>0 形位公差获得尺寸公差补偿 的一般公式 t2=|MMS-D a(d a)|t2=|MMS-D a(d a)|t2=|LMS-D a(d a)| 检查方法及量具采用光滑极限量 规通规检测 D fe(d fe)止规检测 D a(d a) D fe(d fe)采用位置规 D a(d a)采用两点法测量 尚无量规，形位误差采用 通用量具；D a(d a)采用两 点法测量 合格条件孔D fe≥ D M D M≤D a≤D L D fe≥D MV D M≤D a≤D L D fi≤D LV D M≤D a≤D L 轴d fe≤ d M d M≥d a≥d L d fe≤d MV d M≥d a≥d L d fi≥d LV d M≥d a≥d L 适用范围保证配合性质的 单一要素 保证容易装配的关联 中心要素 保证最小壁厚的关联中 心要素 可逆要求 不适用。 尺寸公差只能补 给形位公差 适用。 尺寸公差补给形位公 差；同样，形位公差补 给尺寸公差。 适用。 尺寸公差补给形位公差； 同样，形位公差补给尺寸 公差。 动态公差图形状 （高人添加经典例子就行）
形状公差值选用 总的原则是：在满足零件功能要求的前提下，考虑工艺经济性和检测条件，选择最经济的公差值。 根据零件的功能要求，结构，刚性和加工经济性等条件，采用类比法，按公差表中数系确定要素的公差值，并应考虑公差值之间的协调关系： （1）同一要素上给定的形状公差值应小于位置公差值。如同一平面上，平面度公差值应小于该平面对基准的平行度公差值。 （2）圆柱形零件的形状公差值，一般情况下应小于其尺寸公差。圆度、圆柱度公差值小于同级的尺寸公差值的1/3 ，因而可按同级选取。如尺寸公差为IT6 ，则圆度、圆柱度公差通常也选为6 级。 （3）对于下列情况，考虑到加工难易程度和除主要参数外其他参数的影响，在满足零件功能要求的前提下，可适当降低1~2 级。孔相对于轴; 细长的轴和孔，; 距离较大的轴和孔，; 宽度较大( 一般小于1/2 长度) 的零件表面，线对线和线对面相对于面对面的平行度、垂直度公差。 （4）选用形状公差等级时，还应注意协调形状公差与表面粗糙度之间的关系。通常情况下，表面粗糙度的数值约占形状误差值的20%～25%。 （5）在通常情况下，零件被测要素的形状误差比位置误差小得多，因此给定平行度或垂直度公差的两个平面，其平面度公差等级，应不低于平行度或垂直度的公差等级；同一圆柱面的圆度公差等级应不低于其径向圆跳动公差等级。 直线度，平面度公差(μm) 直线度，平面度公差(μm).jpg 主参数L(mm) 精度等级 2589101112
1 3 4 6 7 ≤100.20.40.8 1.2235812203060 >10～160.250.51 1.5 2.5461015254080 >16～250.30.6 1.2235812203050100 >25～400.40.8 1.5 2.5461015254060120 >40～630.5123581220305080150 >63～1000.6 1.2 2.5461015254060100200 >100～ 0.8 1.53581220305080120250 160 >160～ 12461015254060100150300 250 >250～ 1.2 2.5581220305080120200400 400 >400～ 1.5361015254060100150250500 630 >630～ 2481220305080120200300600 1000 >1000～ 2.551015254060100150250400800 1600 >1600～ 3612203050801202003005001000 2500 >2500～ 48152540601001502504006001200 4000 >4000～ 510203050801202003005008001500 6300 >6300～ 61225406010015025040060010002000 10000 圆度，圆柱度公差(μm) 圆度，圆柱度公差(μm).jpg

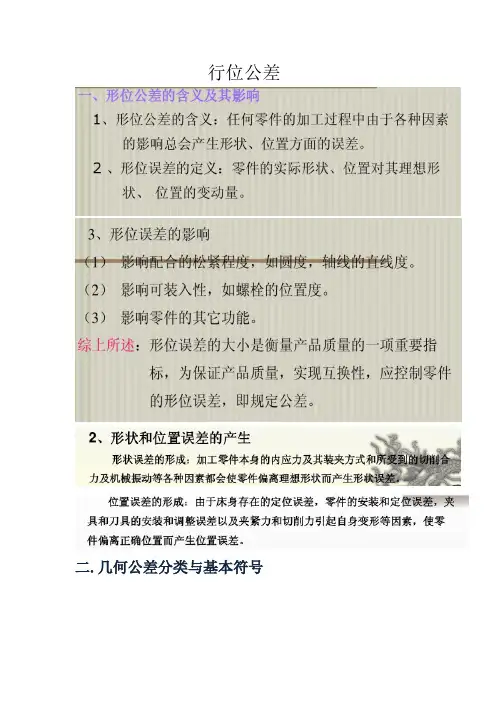

形位误差的检测原则 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 形位公差是控制零件精度的另一种公差，它关系到产品是否符合图纸的要求的大问题。形位公差分为形状公差四项、位置公差八项和形状与位置公差二项。要求能看懂其符号，并熟悉公差带的定义及标注方法。 如何准确地测量出零件的形位公差？判断零件是否合格 1、形位公差检测的五种原则为： （1）与拟合要素比较的原则 即将被测提取要素与拟合要素比较，也就是将量值和允许误差值比较，这是大多数形位误差检测的原则。如教材中图3-71所示直接用百分表或光学自准直仪测量垂直面直线度误差值。 （2）测量坐标值原则 即将被测提取要素测量出的坐标值经过数字处理后获得的形位误差值。如教材中图3-72所示，需要数学计算才能得出误差值。 （3）测量特征参数原则 如教材中图3-73所示，选择锥形面的某个特征截面，测量其径向跳动公差值，来代
表该零件的径向跳动值。 （4）测量跳动原则 如教材中图3-74所示，测量工件径向跳动公差值时，要把被测工件绕轴线回转，此时测量某点的径向跳动为半径公差值。 （5）控制实效边界原则 这是使用综合检测被测要素是否合格的方法，如教材中图3-75所示。用量规来检测工件的二个同心孔的同轴度是否合格，量规的外径按最大实体要求的形位公差制作，如果量规能顺利通过孔径，则工件内空合格。 2、独立原则 零件的尺寸公差和形位公差都要分别满足图纸上的公差标注要求，两者之间没有关联，互不影响，相互独立。如教材中图3-76所示，销轴的外径公差为0.02，中心线的直线度误差为Φ0.01，检测结果互不影响，应满足各自的独立要求，只要有一项超差，该零件就算不合格，此成为独立原则。 3、相关要求 尺寸公差和形位公差之间有相互关联，如教材中图3-77所示的轴的外径尺寸做成11.98为合产品，而直线度误差可以借用轴的公差0.02的余量，即直线度误差可以达到0.03的范围内，该轴仍可以使用。应用相关要求可以提高产品的合格率、减少废品。相关要求包括包容要求、最大实体要求和最小实体要求三个方面。 （1）. 包容要求即要求提取要素处于理想包容面内最大实体尺寸的一种公差，在公差后加注E符号表示。如教材中图3-78所示，工件的直径为0.2的公差，如果外径尺寸做成19.8，满足公差要求，由于允许有包容要求，其中心线允许有0.2的直线度误差。如果没有包容要求，中心线是不能有直线度误差的。这样可以在满足使用的前提下，大大提高合
课次：6 授课课题：几何量精度公差原则（一） 目的要求：掌握有关作用尺寸、最大实体尺寸、最大实体尺寸边界、最大实体实效尺寸、最大实体实效边界等概念；独立原则、包容要求的基本 概念，并会分析应用。 重点难点：包容要求的应用分析 作业：4-4
公差原则 *要素的实际状态是由要素的尺寸和形位误差综合作用的结果，因此在设计和检测时需要明确形位公差与尺寸公差之间的关系。 *公差原则：处理形状公差或位置公差与尺寸公差之间关系而确立的原则。 *公差原则有独立原则；相关原则 一、有关公差原则的基本概念 1、作用尺寸和关联作用尺寸 （1）作用尺寸：单一要素的作用尺寸简称作用尺寸MS。是实际尺寸和形状误差的综合结果。 在被测要素的给定长度上，与实际内表面（孔）体外相接的最大理想面，或与实际外表面（轴）体外相接的最小理想面的直径或宽度，称为体外作用尺寸，即通常所称作用尺寸。对于单一被测要素，内表面（孔）的（单一）体外作用尺寸以D fe’表示；外表面（轴）的（单一）体外作用尺寸以d fe表示。 在被测要素的给定长度上，与实际内表面（孔）体内相接的最小理想面，或与实际外表面（轴）体内相接的最大理想面的直径或宽度，称为体内作用尺寸。 对于单一被测要素，内表面（孔）的（单一）体内作用尺寸以D fi表示，外表面（轴）的（单一）体内作用尺寸以d fi表示，如图2-31所示。 （2）关联作用尺寸：关联要素的作用尺寸简称关联作用尺寸，是实际尺寸和位置误差的综合结果。 它是指假想在结合面的全长上与实际孔内接（或与实际轴外接的最大（或最小）理想轴（或理想孔）的尺寸，且该理想轴（或理想孔）必须与基准A保持图样上给定的几何关系。 2、最大、最小实体状态和最大、最小实体实效状态 （1）最大和最小实体状态 MMC：含有材料量最多的状态。孔为最小极限尺寸；轴为最大极限尺寸。 LMC：含有材料量最小的状态。孔为最大极限尺寸；轴为最小极限尺寸。 MMS=D min；d max
1)公差值选择原则 总的原则是:在满足零件功能要求的前提下选择最经济的公差值。 ①根据零件的功能要求，并考虑加工的经济性和零件的结构等情况，按公差表中数系确定要素的公差值，并应考虑公差值之间的协调关系。 同一要素上给定的形状公差值应小于位置公差值。如同一平面上，平面度公差值应小于该平面对基准的平行度公差值。 圆柱形零件的形状公差值，一般情况下应小于其尺寸公差。圆度、圆柱度公差值小于同级的尺寸公差值的1/3，因而可按同级选取。如尺寸公差为IT6，则圆度、圆柱度公差通常也选为6级。 平行度公差值应小于其相应的距离公差值。 ②对于下列情况，考虑到加工难易程度和除主要参数外其他参数的影响，在满足零件功能要求的前提下，可适当降低1~2级。 孔相对于轴; 细长的轴和孔，; 距离较大的轴和孔，; 宽度较大( 一般小于1/2长度) 的零件表面，线对线和线对面相对于面对面的平行度、垂直度公差。 2)位置度公差值应通过计算得出。 例如用螺栓作连接件，被连接零件上的孔均为通孔，其孔径大于螺栓的直径，位置公差可用下式计算: t=Xmin 式中: t --位置度公差; Xmin --通孔与螺栓间的最小间隙。 如用螺钉连接时，被连接零件中有一个零件上的孔是螺纹，而其余零件上的孔都是通孔，且孔径大于螺钉直径，位置度公差可用下式计算:
t=0.5Xmin 按上式计算确定的公差, 经化整并按表5-5选择公差值。 表5-6位置度谁系( 摘自GB/T1184-1996) ( μm ) 1 1. 2 1.5 2 2.5 3 4 5 6 8 1×10n 1.2×10n 1.5×10n 2×10n 2.5×10n 3×10n 4×10n 5×10n 6×10n 8×10n 注: n 为正整数。 ( 3)未注形位公差值的规定 图样上没有具体说明形位公差值的要素，与尺寸公差一样，也有未注形位公差，其形位精度要求由未注形位公差来控制。为了简化制图，对一般机床加工能够保证的形位精度，不必将形位公差在图样上具体注出。 未注形位公差对要素的实际尺寸是按独立原则应用的。 1)采用未注公差值的优点 a 图样易读，可高效地进行信息交换; b 节省设计时间不用详细地计算公差值，只需了解某要素的功能是否允许大于或等于未注公差值; c 图样很清楚地指出哪些要素可以用一般加工方法加工，既保证工程质量又不需一一检测; 2)形位公差的未注公差值 GB/T1184-1996对直线度、平面度、垂直度、对称度和圆跳动的未注公差值进行规定，(表见《机械设计手册》)。 3)未注公差值的图样表示法 若采用GB/T1184-1996规定的未注公差值, 应在标题栏附近或在技术要求、技术文件(如企业标准)中注出标准代号及工差等级代号。
