金属材料交货状态术语
金属材料交货状态术语
一、热轧状态
钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态。
热轧（锻）的中止温度一般为800-900℃，之后一般在空气中自然冷却，因而热轧（锻）状态相当于正火处理。所不同的是因为热轧（锻）中止温度有高有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有教高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理。
热轧（锻）状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性。
二、冷拉（轧）状态
经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧（锻）状态相比，冷拉（轧）状态的钢材尺寸精度高，表面质量好、表面粗糙度低、并有较高的力学性能。
由于冷拉（轧）状态交货的钢材表面没有氧化皮覆盖，并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉（轧）状态的钢材，其包装、储运均有较严格的要求。
三、正火状态
钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度（亚共析钢为：AC3 + 30~50℃,过共析钢为：ACcm + 30~50℃）比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于正火冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳结钢、合结钢钢材常采用正火状态交货。某些低合金高强度钢14MnMoVBE、14CrMnMoVB钢为了获得贝氏体组织，也要求正火状态交货。
四、退火状态
钢材出厂前经退火热处理，这种交货状态称为退火状态。退火的目的主要是为了消除和改善前道工序遗留的组织缺陷和内应力，并为后道工序做好组织和性能上的准备。
合金结构钢、保证淬透性结构钢、冷镦钢、轴承钢、工具钢、汽轮机叶片用钢、铁素体型不锈耐热钢的钢材常用退火状态交货。
五、高温回火状态
钢材出厂前经高温回火热处理，这种交货状态称为高温回火状态。高温回火的回火温度高，有利于彻底消除内应力，提高塑性和韧性。碳结构、合金钢、保证淬透性结构钢钢材均可采用高温回火状态交货。某些马氏体型高强度不锈钢、高速工具钢和高强度合金钢，由于有很高的淬透性以及合金元素的强化作用，常在淬火（或回火）后进行一次高温回火，使钢中碳化物适当聚集，得到碳化物颗粒较粗大的回火索氏体组织（与球化退火组织相似），因而，这种交货状态的钢材有很好的切削加工性能。
六、固溶处理状态
钢材出厂前经固溶处理，这种交货状态称为固溶处理状态。这种状态主要适用于奥氏体型不锈钢材出厂前的处理。通过固溶处理，得到单相奥氏体组织，一提高钢的韧性和塑性，为进一步冷加工（冷轧或冷拉）创造条件，也可为进一步沉淀硬化做好组织准备。

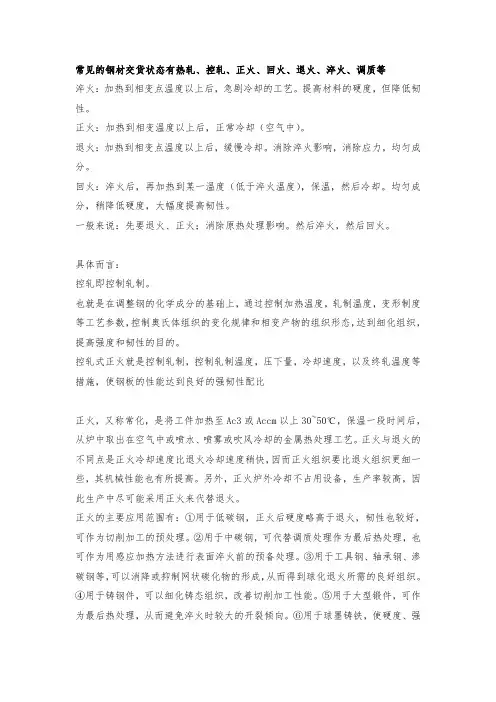

常见的钢材交货状态有热轧、控轧、正火、回火、退火、淬火、调质等 淬火：加热到相变点温度以上后，急剧冷却的工艺。提高材料的硬度，但降低韧性。 正火：加热到相变温度以上后，正常冷却（空气中）。 退火：加热到相变点温度以上后，缓慢冷却。消除淬火影响，消除应力，均匀成分。 回火：淬火后，再加热到某一温度（低于淬火温度），保温，然后冷却。均匀成分，稍降低硬度，大幅度提高韧性。 一般来说：先要退火、正火；消除原热处理影响。然后淬火，然后回火。 具体而言： 控轧即控制轧制。 也就是在调整钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达到细化组织，提高强度和韧性的目的。 控轧式正火就是控制轧制，控制轧制温度，压下量，冷却速度，以及终轧温度等措施，使钢板的性能达到良好的强韧性配比正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，
保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。 正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。 退火annealing 将工件加热到预定温度，保温一定的时间后缓慢冷却的金属热处理工艺。退火的目的在于：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。②软化工件以便进行切削加工。③细化晶粒，改善组织以提高工件的机械性能。④为最终热处理（淬火、回火）作好组织准备。常用
钢：含碳量在0.04%-2.3%之间（也有资料称0.03%-1.2%）的铁碳合金称为钢。为了保证其韧性和塑性，含碳量一般不超过1.7%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。 1）硫：硫来源于炼钢的矿石与燃料焦炭。它是钢中的一种有害元素。硫以硫化铁(FeS)的形态存在于钢中，FeS和 Fe 形成低熔点(985℃)化合物。而钢材的热加工温度一般在1150～1200℃以上，所以当钢材热加工时，由于 FeS化合物的过早熔化而导致工件开裂，这种现象称为“热脆”。含硫量愈高，热脆现象愈严重，故必须对钢中含硫量进行控制。高级优质钢：S＜0.02%～0.03%；优质钢：S＜0.03%～0.045%；普通钢：S＜0.055%～0.7%以下。 2）磷：磷是由矿石带入钢中的，一般说磷也是有害元素。磷虽能使钢材的强度、硬度增高，但引起塑性、冲击韧性显著降低。特别是在低温时，它使钢材显著变脆，这种现象称"冷脆"。冷脆使钢材的冷加工及焊接性变坏，含磷愈高，冷脆性愈大，故钢中对含磷量控制较严。高级优质钢： P＜0.025%；优质钢： P＜0.04%；普通钢：P＜0.085%。 3）锰：锰是炼钢时作为脱氧剂加入钢中的。由于锰可以与硫形成高熔点(1600℃)的 MnS，一定程度上消除了硫的有害作用。锰具有很好的脱氧能力，能够与钢中的FeO成为MnO进入炉渣，从而改善钢的品质，特别是降低钢的脆性，提高钢的强度和硬度。因此，锰在钢中是一种有益元素。一般认为，钢中含锰量在0.5%～0.8%以下时，把锰看成是常存杂质。技术条件中规定，优质碳素结构钢中，正常含锰量是0.5%～0.8%；而较高含锰量的结构钢中，其量可达0.7%～1.2%。 4）硅：硅也是炼钢时作为脱氧剂而加入钢中的元素。硅与钢水中的FeO能结成密度较小的硅酸盐炉渣而被除去，因此硅是一种有益的元素。硅在钢中溶于铁素体内使钢的强度、硬度增加，塑性、韧性降低。镇静钢中的含硅量通常在0.1%～0.37%，沸腾钢中只含有0.03%～0.07%。由于钢中硅含量一般不超过0.5%，对钢性能影响不大。 1）冷轧薄钢板：碳：碳含量增加会使拉延能力变坏，因此绝大部分钢板都采用低碳钢。锰：锰的影响和碳相似，但适当的含量可以减轻硫的不良作用。磷、硅：磷和硅溶于铁素体引起强化并略影响塑性，降低拉延性能。 2）热轧钢板：选用冲压用热轧钢板时，既要考虑强度要求，也要考虑冲压性能。 碳：碳是对热轧钢板冲压性能影响最大的元素。对于冲压用的热轧钢板，一般不宜以增加碳的办法来提高强度，应采用添加合金元素来提高钢的强度。 硫：硫在钢中形成硫化物夹杂，在轧制中拉长，分割金属基体降低塑性，影响冲压性能。
金属材料交货状态术语 金属材料交货状态术语 一、热轧状态 钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态。 热轧（锻）的中止温度一般为800-900℃，之后一般在空气中自然冷却，因而热轧（锻）状态相当于正火处理。所不同的是因为热轧（锻）中止温度有高有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有教高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理。 热轧（锻）状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性。 二、冷拉（轧）状态 经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧（锻）状态相比，冷拉（轧）状态的钢材尺寸精度高，表面质量好、表面粗糙度低、并有较高的力学性能。 由于冷拉（轧）状态交货的钢材表面没有氧化皮覆盖，并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉（轧）状态的钢材，其包装、储运均有较严格的要求。 三、正火状态 钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度（亚共析钢为：AC3 + 30~50℃,过共析钢为：ACcm + 30~50℃）比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于正火冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳结钢、合结钢钢材常采用正火状态交货。某些低合金高强度钢14MnMoVBE、14CrMnMoVB钢为了获得贝氏体组织，也要求正火状态交货。 四、退火状态 钢材出厂前经退火热处理，这种交货状态称为退火状态。退火的目的主要是为了消除和改善前道工序遗留的组织缺陷和内应力，并为后道工序做好组织和性能上的准备。 合金结构钢、保证淬透性结构钢、冷镦钢、轴承钢、工具钢、汽轮机叶片用钢、铁素体型不锈耐热钢的钢材常用退火状态交货。 五、高温回火状态 钢材出厂前经高温回火热处理，这种交货状态称为高温回火状态。高温回火的回火温度高，有利于彻底消除内应力，提高塑性和韧性。碳结构、合金钢、保证淬透性结构钢钢材均可采用高温回火状态交货。某些马氏体型高强度不锈钢、高速工具钢和高强度合金钢，由于有很高的淬透性以及合金元素的强化作用，常在淬火（或回火）后进行一次高温回火，使钢中碳化物适当聚集，得到碳化物颗粒较粗大的回火索氏体组织（与球化退火组织相似），因而，这种交货状态的钢材有很好的切削加工性能。 六、固溶处理状态 钢材出厂前经固溶处理，这种交货状态称为固溶处理状态。这种状态主要适用于奥氏体型不锈钢材出厂前的处理。通过固溶处理，得到单相奥氏体组织，一提高钢的韧性和塑性，为进一步冷加工（冷轧或冷拉）创造条件，也可为进一步沉淀硬化做好组织准备。
钢材常见的交货状态内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
常见的钢材交货状态有热轧、控轧、正火、回火、退火、淬火、调质等 淬火：加热到相变点温度以上后，急剧冷却的工艺。提高材料的硬度，但降低韧性。 正火：加热到相变温度以上后，正常冷却（空气中）。 退火：加热到相变点温度以上后，缓慢冷却。消除淬火影响，消除应力，均匀成分。 回火：淬火后，再加热到某一温度（低于淬火温度），保温，然后冷却。均匀成分，稍降低硬度，大幅度提高韧性。 一般来说：先要退火、正火；消除原热处理影响。然后淬火，然后回火。 具体而言： 控轧即控制轧制。 也就是在调整钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达到细化组织，提高强度和韧性的目的。 控轧式正火就是控制轧制，控制轧制温度，压下量，冷却速度，以及终轧温度等措施，使钢板的性能达到良好的强韧性配比 正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。正火与的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，
其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。 正火的主要应用范围有：①用于，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。⑥用于，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。 退火annealing 将工件加热到预定温度，保温一定的时间后缓慢冷却的金属热处理工艺。退火的目的在于：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。②软化工件以便进行切削加工。③细化晶粒，改善组织以提高工件的机械性能。④为最终热处理（淬火、回火）作好组织准备。常用的退火工艺有：①完全退火。用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。将工件加热到铁素体全部转变为奥氏体的温度以上30～50℃，保温一段时间，然后随炉缓慢冷却，在冷却过程中奥氏体再次发生转变，即可使钢的组织变细。②球化退火。用以降低工具钢和轴承钢锻压后的偏高硬度。将工件加热到钢开始形成奥氏体的温度以上20～40℃，保温后缓慢冷却，在冷却过程中珠光体中的片层状渗碳体变为球状，从而
钢板常见的交货状态 2009-04-27 08:10 常见的钢材交货状态有热轧、控轧、正火、回火、退火、淬火、调质等 淬火：加热到相变点温度以上后，急剧冷却的工艺。提高材料的硬度，但降低韧性。 正火：加热到相变温度以上后，正常冷却（空气中）。 退火：加热到相变点温度以上后，缓慢冷却。消除淬火影响，消除应力，均匀成分。 回火：淬火后，再加热到某一温度（低于淬火温度），保温，然后冷却。均匀成分，稍降低硬度，大幅度提高韧性。 一般来说：先要退火、正火；消除原热处理影响。然后淬火，然后回火。 具体而言： 控轧即控制轧制。 也就是在调整钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达到细化组织，提高强度和韧性的目的。 控轧式正火就是控制轧制，控制轧制温度，压下量，冷却速度，以及终轧温度等措施，使钢板的性能达到良好的强韧性配比 正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。 正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。 退火 annealing 将工件加热到预定温度，保温一定的时间后缓慢冷却的金属热处理工艺。退火的目的在于：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。②软化工件以便进行切削加工。 ③细化晶粒，改善组织以提高工件的机械性能。④为最终热处理（淬火、回火）作好组织准备。常用的退火工艺有：①完全退火。用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。将工件加热到铁素体全部转变为奥氏体的温度以上30～50℃，保温一段时间，然后随炉缓慢冷却，在冷却过程中奥氏体再次发生转变，即可使钢的组织变细。②球化退火。用以降低工具钢和轴承钢锻压后的偏高硬度。将工件加热到钢开始形成奥氏体的温度以上20～40℃，保温后缓慢冷却，在冷却过程中珠光体中的片层状渗碳体变为球状，从而降低了硬度。③等温退火。用以降低某些镍、铬含量较高的合金结构钢的高
金属材料交货状态术语 一、热轧状态 钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态。 热轧（锻）的中止温度一般为800-900℃，之后一般在空气中自然冷却，因而热轧（锻）状态相当于正火处理。所不同的是因为热轧（锻）中止温度有高有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有教高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理。 热轧（锻）状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性。 二、冷拉（轧）状态 经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧（锻）状态相比，冷拉（轧）状态的钢材尺寸精度高，表面质量好、表面粗糙度低、并有较高的力学性能。 由于冷拉（轧）状态交货的钢材表面没有氧化皮覆盖，并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉（轧）状态的钢
材，其包装、储运均有较严格的要求。 三、正火状态 钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度（亚共析钢为：AC3 + 30~50℃,过共析钢为：ACcm + 30~50℃）比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于正火冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳结钢、合结钢钢材常采用正火状态交货。某些低合金高强度钢14MnMoVBE、14CrMnMoVB钢为了获得贝氏体组织，也要求正火状态交货。四、退火状态 钢材出厂前经退火热处理，这种交货状态称为退火状态。退火的目的主要是为了消除和改善前道工序遗留的组织缺陷和内应力，并为后道工序做好组织和性能上的准备。合金结构钢、保证淬透性结构钢、冷镦钢、轴承钢、工具钢、汽轮机叶片用钢、铁素体型不锈耐热钢的钢材常用退火状态交货。 五、高温回火状态 钢材出厂前经高温回火热处理，这种交货状态称为高温回火状态。高温回火的回火温度高，有利于彻底消除内应力，提高塑性和韧性。碳结构、合金钢、保证淬透性结构钢钢材均可采用高温回火状态交货。某些马氏体型高强度不锈钢、高速工具钢和高强度合金
Q500CF 1、Q500CF，其中Q 规定屈服强度最小值，CF(crack free的缩写）代表国际上低焊接裂纹敏感性的英文字母及质量等级符号(C、D,E)组成。如Q500CFC、Q460CFD 、Q460CFE。 2、范围：Q460CFC 、Q460CFD 、Q460CFE 、Q500CFC 、Q500CFD、Q500CFE、Q550CFC 、Q550CFD、Q550CFE、Q620CFC、Q620CFD、Q620CFE、Q690CFC、Q690CFD 、Q690CFE、Q800CFC、Q800CFD、Q800CFE，这些钢板都属于低焊接裂纹敏感性高强度钢板 3、本标准适用于厚度5mm-100mm 的低焊接裂纹敏感性高强度钢板，主要用于制作对焊接性要求高的水电站压力钢管、工程机械、铁路车辆、桥梁、高层及大跨度建筑等。 4、焊接裂纹敏感性指数 各牌号钢的熔炼分析焊接裂纹敏感性指数P cm采用公式(1) 计算，其结果应符合表2的规定。 Pcm（%）=C+Si/30+Mn/20+Cu/20+Cr/20+Ni/60+Mo/15+V/10+5B (1) 5、冶炼方法 钢由转炉或电炉冶炼，并应进行炉外精炼。 6
7、力学性能及工艺性能 7.1 厚度小于12mm的钢板应采用小尺寸试样进行夏比CV型缺口）冲击试验。钢板厚度>8mm~12mm时，试样尺寸为7.5mmX10mmX55mm;钢板厚度为6mm~8mm时，试样尺寸为5mmX10mmX55mm。其试验结果应分别不小于表3规定值的75% 或50% 。厚度小于6mm的钢板不做冲击试验。 按表3要求进行弯曲试验时，试样基体不得出现裂纹。 8、交货状态 钢板的交货状态为热机械控制轧制( TMCP) 、TMCP十回火或悴火十回火，具体交货状态由供需双方商定并在合同中注明。 9、超声波探伤
钢管的几种交货状态 交货状态：是指交货产品的最终塑性变形或最终热处理的状态。一般不经过热处理交货的称热轧或冷拔（轧）状态或制造状态；经过热处理交货的称热处理状态，或根据热处理的类别称正火（常化）、调质、固溶、退火状态。订货时，交货状态需在合同中注明。 常见的钢材交货状态有热轧、冷轧、控轧、正火、回火、退火、淬火、调质等，热轧能显著降低能耗，降低成本，能改善金属及合金的加工工艺性能。 冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。 控轧即控制轧制，也就是在调整钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达到细化组织，提高强度和韧性的目的。 正火（normalizing） 是将工件加热至Ac3(Ac是指加热时自由铁素体全部转变为奥氏体的终了温度，一般是从727℃到912℃之间)或Acm(Acm是实际加热中过共析钢完全奥氏体化的临界温度线 )以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。对于形状复杂的重要锻件，在正火后还需进行高温回火（550-650℃）高温回火的目的在于消除正火冷却时产生的应力，提高韧性和塑性 退火（annealing） 将金属迅速加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。 退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的，如碳素钢以铁碳平衡图为基础（图1）。各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
钢材主要是5种类型：建材、板材、管材、型材和原材料。建材又分为两种：螺纹钢、线材 1.定义：热轧带肋钢筋的牌号由HRB和牌号的屈服点的最小值构成。 2.分类：钢筋混凝土用钢筋按外形分为：光圆钢筋和变形钢筋，按交货状态分为：直条和盘圆。 光圆钢筋实际上就是普通低碳钢的小圆钢和盘钢。变形钢筋是表面带肋的钢筋，带有两道纵肋和沿长度方向分布的横肋，横肋的形状有人字形，月牙形，螺旋形。 3.规格：8.10.12.1 4.16.18.20.22.2 5.28.32.3 6.40.50mm 4.含钒新三级螺纹钢的优点：经济，强度高、韧性好，易焊接，抗震，施工方便。 5.交货定尺：9米和12米定尺。 二、线材 圆钢 1.定义：截面呈圆形的实心长条钢铁。 2.分类：热轧，锻制，冷拉 3.规格：10.12.1 4.16.18.20.22.2 5.28.30.32.34.35.3 6.38.40.42mm 4.钢种：Q215,Q235 线材 1.定义：直径5-10mm的热轧圆钢和10mm以内的螺纹钢统称为线材。 2.分类：普通低碳钢轧盘条，电焊盘条，爆破线用盘条，调制螺纹盘条，优质盘条。 3.用途：钢筋混凝土的配筋和焊接构件或再加工原料，螺栓，螺钉等。 普线
1.定义：普通低碳钢热轧圆盘条 2.规格：普线的规格：6.5mm,8mm,10mm 盘螺：6mm,8mm,10mm 3.普线与高线的区别： 高线是采用高速线材轧机进行轧制，生产节奏快，速度在80-160米/秒，盘重大，包装比较紧匝，漂亮，表面光洁度好，一捆线材只有一个接头，一捆线材是整的没有断开。 普线在普通轧机上轧制，速度在20-60米/秒，一捆线材有4-6个接头，包装较松，凌乱。 优质线材 1.定义：优质碳素结构钢热轧盘条。 2.规格：08f、10、35mn、50mn、65、75mn 钢绞线 1.材质：SWRS82B 2.分类：镀锌钢绞线，预应力钢绞线 3.用途：镀锌钢绞线主要能用于承力索，拉线，加强芯等。 预应力钢绞线主要用于铁路轨枕，高速公路，桥梁，城市立交等。 硬线：含碳量较高的优质碳素钢盘条 1.材质：45#.50# 2.用途：主要用于生产碳素结构钢丝，胎圈钢丝，钢丝绳等。 齿轮钢：材质：20CrMnTi 用途：生产各种齿轮和机械零件 轴承钢：
名称 说 明 冷拉 (轧） 状态 经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态。 由于钢 材尺寸精度髙、表面质量好、表面粗糙度低,并有较髙的力学性能，且 表面没有氧化皮，存在很大的内应力，极易逍受腐蚀或生锈，故一般均需在库 房内保管，并应注意控制库房内的温湿度 正火 状态 钢材出厂前经正火热处理。由于钢材的组织、性能均匀，因而有较髙的综 合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可 为成品的进一步热处理做好组织准备。碳素结构钢、合金结构钢钢材常采用 正火状态交货。某些低合金髙强度钢如14MnM 〇VBRE 、14CrM n M 〇VB 钢为 了获得贝氏体组织，也要求正火状态交货 退火 状态 钢材出厂前经退火热处理。消除和改善了前道工序遗留的组织缺陷和内 应力，并为后道工序作好组织和性能上的准备。合金结构钢、保证淬透性结 构钢、冷镦钢、轴 承钢、工具钢、汽轮机叶片用钢、铁素体型不锈耐热钢的钢材 常用退火状态交货 髙温 回火 状态 出厂前经髙温回火热处理的状态。内应力消除较彻底，塑性和韧性好。碳 素结构 钢、合金结构钢、保证淬透性结构钢钢材均可采用高温回火状态交货。 某些马氏体型髙强度不锈钢、高速工具钢和髙强度合金钢，由于有很髙的淬 透性以及合金元素的强化作用，常在淬火（或正火）后进行一次髙温回火，使 钢中碳化物适当聚集,得到碳 化物颗粒较粗大的回火索氏体组织（与球化退 火组织相似），因而有很好的切削加工性能 固溶 处理 状态 出厂前经固溶处理的状态，主要适用于奥氏体型不锈钢材。通过固溶处 理，得到单相奥氏体组织，以提髙钢的韧性和塑性，为进一步冷加工（冷乳或 冷拉)创造条件，也可为进一步沉淀硬化做好组织准备 表1.3有色金属及其合金压延材的交货状态
钢材种类及分类
国内钢材型号 合金结构钢 20-50Mn2、15-40Cr、12-42CrMo、12Cr1MoV、38CrMoAl等弹簧钢 65Mn、55Si2Mn、60Si2Mn(A)、30W4Cr2VA等 冷镦钢 ML08-45、ML40Cr、ML35CrMo等 工具钢 碳素工具钢 T7、T8、T9、T10、T11、T12、T13、T8Mn等 合金工具钢 9SiCr、8MnSi、Cr12MoV、CrWMn、5CrMnMo、3Cr2W8V 等 高速工具钢 W18Cr4V、W6Mo5Cr4V2等 轴承钢 高碳铬轴承钢 GCr6、GCr9、GCr9SiMn、GCr15、GCr15SiMn等 高碳铬不锈轴承钢 9Cr18、9Cr18Mo等 渗透轴承钢 G20CrMo、G20CrNiMo、G10CrNi3Mo等 特殊钢 热轧钢 转炉钢 不锈钢 0(1)Cr18Ni9、00Cr18Ni10、0(1)18Ni12Mo2Ti、 0Cr18Ni10Ti、00Cr17Ni14Mo2等 耐热钢 0Cr25Ni20、5Cr21Mn9Ni4N、1Cr25Ni20Si2、1Cr17、 1(2)Cr13、4Cr10Si2Mo等 高温合金钢 GH2036、GH4033、Incoloy800、Inconel600等 专业用钢 气轮机叶片用钢 1Cr12、1Cr13、1Cr11MoV、0Cr17Ni14Cu4Nb等 内燃机汽阀钢 5Cr21Mn9Ni4N、4Cr14NiW2Mo、4Cr9Si2、8Cr20Si2Ni等 高温螺栓钢 20Cr1Mo1VnbTiB等 模具钢 Cr12、Cr12MoV1、Cr12MoV、4Cr5MoSiV1等
钢管交货状态 l 热轧状态 钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态,热轧(锻)的终止温度一般为800～900℃，之后一般在空气中自然冷却，因而热轧(锻)状态相当于正火处理。所不同的是因为热轧(锻)终止温度有高有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。目前不少钢铁企业采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有较高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理,热轧(锻)状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性，储运保管的要求不像冷拉(轧)状态交货的钢材那样严格，大中型型钢、中厚钢板可以在露天货场或经苫盖后存放 2 冷拉(轧) 状态 经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧(锻)状态相比，冷拉(轧)状态的钢材尺寸精度高、表面质量好、表面粗糙度低，并有较高的力学性能,由于冷拉(轧)状态交货的钢材表面没有氧化皮覆盖，并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉(轧)状态的钢材，其包装、储运均有较严格的要求，一般均需在库房内保管，并应注意库房内的温湿度控制 3 正火状态 钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度(亚共析钢为Ac3+30～50°C，过共析钢为Accm+30～50°C)比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于正火冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳结钢、合结钢钢材常采用正火状态交货。某些低合金高强度钢如14MnMoVBRE、14CrMnMoVB钢为了获得贝氏体组织，也要求正火状态交货 4 退火状态
钢材知识 钢的分类按品质分类 (1)普通钢（P≤0.045%，S≤0.050%）P代表磷元素，S代表硫元素 P和S都是钢中的有害元素，一个导致热脆性，一个导致冷脆性 (2)优质钢（P、S均≤0.035%） (3)高级优质钢（P≤0.035%，S≤0.030%） 按化学成份分类 (1)碳素钢： a.低碳钢（C≤0.25%）；又称软钢，强度低、硬度低而软，常用於制造链 条，铆钉，螺栓，轴等。它包括大部分普通碳素结构钢和一部分优质碳 素结构钢，大多不经热处理用于工程结构件，有的经渗碳和其他热处理用于 要求耐磨的机械零件。 b.中碳钢（0.25≤C≤0.60%）；有镇静钢、半镇静钢、沸腾钢等多种产品。 热加工及切削性能良好，焊接性能较差。塑性和韧性低于低碳钢。可不经热 处理，直接使用热轧材、冷拉材，亦可经热处理后使用。淬火、回火后的中 碳钢具有良好的综合力学性能。能够达到的最高硬度约为HRC55(HB538)， σb为600～1100MPa。所以在中等强度水平的各种用途中，中碳钢得到最广 泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。 c.高碳钢（C≥0.60%）。常称工具钢，可以淬硬和回火。锤,撬棍等由 含碳量0.75%的钢制造;切削工具如钻头,丝攻,铰刀等由含碳量0.90%至 1.00%的钢制造。 (2)合金钢： a.低合金钢（合金元素总含量≤5%） b.中合金钢（合金元素总含量>5~10%） c.高合金钢（合金元素总含量>10%）。 按成形方法分类： (1)锻钢；(2)铸钢；(3)热轧钢；(4)冷拉钢。 按金相组织分类 (1)退火状态的 a.亚共析钢（铁素体+珠光体） b.共析钢（珠光体） c.过共析钢（珠光体+渗碳体） d.莱氏体钢（珠光体+渗碳体）。 (2)正火状态的： a.珠光体钢； b.贝氏体钢； c.马氏体钢； d.奥氏体钢。
钢材贸易常见术语 一、钢材流通相关单位 1、钢厂：钢材的生产单位 （1）钢铁厂：指有高炉炼铁、转炉炼钢、轧机轧制钢材全部流程钢铁生产企业。此类钢厂一般称为大钢厂或大厂。 （2）轧钢厂：指只有轧机轧制钢材这一流程的钢材生产企业，一般也称为调坯轧材企业，多见于高线、螺纹钢、带钢、型钢、中板等品种生产。此类钢厂一般称为小厂。 （3）铁厂：指只有高炉炼铁一个流程的生铁生产企业。 备注：根据所生产钢材的品质、下差大小，分为一线钢厂、二线钢厂、三线钢厂，甚至四线钢厂。 2、经销商：是指以买卖钢材产品为主要业务的企业。经销商可分为一级经销商、中间商等级别。 （1）一级经销商又叫代理商，俗称钢厂协议户，是指与钢厂签订了长期的购销协议，每月固定从钢厂购买大量钢材进行销售的钢材销售企业。 （2）中间商：或称为二级代理商，俗称搬砖头的商家，就是不直接从钢厂进货、而是从钢厂协议户或其他中间商手中购买钢材再销售的企业。 3、终端用户：是指钢材产品的直接消费企业，包括各种建筑工地、各种机械制造厂、家电生产厂家等等。 二、与价格相关术语 1、过磅价：是指钢材买卖过程中，钢材计算重量方法为用地磅等计量工具直接测钢材的实际重量，以实际重量计重销售钢材时的价格为过磅价；过磅价也称为检斤价。 2、检尺价：是指钢材买卖过程中，钢材计算重量方法为理论计重，按照理论重量计重销售钢材时的价格为检尺价；检尺价也成为理计价或者理重价。 理论计重即为按照钢材的理论重量计算重量。各种类别、材质、规格的钢材，国家均有生产标准，各钢厂按照国家标准生产各种钢材，但国家标准并不是一个固定的值，允许有一定的上偏差，或者是上差，或者是下差（也叫负差），因此各钢厂生产各种钢材上差或者下差不同，导致钢材的理论重量与实际重量有偏差。绝大多数钢厂生产钢材产品均有下差，一次大多数品种钢材理论重量是1吨实际重量并不足1吨，因此理论重量计价或者叫检尺价要低于过磅销售时的价格。下差或负差是理论重量为一吨的钢材的实际重量与理论重量之间的差。下差=（钢材理论重量—钢材实际重量）/钢材理论重量）*100%；举例：某厂生产Φ25mm 螺纹钢，理论重量是1吨，即1000公斤，实际过磅重量为0.95吨，即950公斤，则该厂家生产Φ25mm螺纹钢的下差=（钢材理论重量—钢材实际重量）/钢材理论重量）*100%=〔（1000-950）/1000〕*100%=5，即有5个下差，或者直接说该厂家所生产Φ25mm螺纹钢有50公斤下差。螺纹钢、焊管、无缝管、型材、棒材等产品理论计重现象较多。 3、含税价：是指钢材买卖过程中，买家向卖家索要钢材产品的增值税发票时的价格；增值
钢材种类 建筑钢材（73） 钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。建筑用钢材可以分为钢结构用钢材，及土建用钢材。 钢结构用钢材主要为低合金钢（Q345系列）及普通结构钢（Q235系列）板材，部分重要结构设计中要求钢材采用带有z15，Z25，Z35等Z向性能要求的材料。轻钢主结构多采用Q235材料，重钢主结构多采用Q345材料，预埋地脚螺栓多采用Q235圆钢，拉条多为热轧钢筋，另外角钢、槽钢、H型钢等型钢也有少量使用。土建钢材主要为螺纹钢、圆钢、线材及型钢等 建筑用钢材分类： 1、型钢类 型钢品种很多，是一种具有一定截面形状和尺寸的实心长条钢材。按其断面形状不同又分简单和复杂断面两种。前者包括圆钢、方钢、扁钢、六角钢和角钢；后者包括钢轨、工字钢、槽钢、窗框钢和异型钢等。直径在6.5-9.0mm的小圆钢称线材。 ◆角钢◆ 角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。也可用型号表示，型号是边宽的厘米数，如∠3#。型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。热轧等边角钢的规格为 2#-20#。 角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。 ◆圆钢◆ 圆钢是指截面为圆形的实心长条钢材。其规格以直径的毫米数表示，如“ 50”即表示直径为 50毫米的圆钢。 圆钢分为热轧、锻制和冷拉三种。热轧圆钢的规格为5.5-250毫米。其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件；大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。 ◆螺纹钢◆ 钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。 光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。横肋的外形为螺旋形、人字形、月牙形3种。用公称直径的毫米数表示。变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。 钢筋在混凝土中主要承受拉应力。变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。 ◆槽钢◆ 槽钢是截面为凹槽形的长条钢材。其规格表示方法，如120*53*5，表示腰高为120毫米，腿宽为53毫米的槽钢，腰厚为5毫米的槽钢，或称 12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。 槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。经供需双方协议供应的热
钢材的交货状态名称说明 热轧状态 钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态 热轧（锻）的终止温度一般为800-900度，之后一般在空气中自然冷却，因而热轧（锻）状态相当于正火处理。所不同的是因为热（锻）终止温度有高有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。目前不少钢铁企业采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有较高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理 热轧（锻）状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性，储运保管的要求不像冷拉（轧）状态交货的钢材那样严格，大中型型钢、中厚钢板可以在露天货场或经苫盖后存放 冷拉（ 轧） 状态经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧（锻）状态相比，冷拉（轧）状态的钢材尺寸精度高、表面质量好、表面粗糙度低，并有较高的力学性能。由于冷拉（轧）状态交货的钢材表面没有氧化皮覆盖，并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉（轧）状态的钢材，其包装、储运均有较严格的要求，一般均需在库房内保管，并应注意库房内的温湿度控制 正火状态钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度（［亚共析钢为Ac3+（30-50）oC），过共析钢为Accm+（30-50）oC）,比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳素结构钢、合金结构钢钢材常采用正火状态交货。某些低合金高强度钢如14MnMoVBRE、14CrMoVB钢为了获得贝氏体组织，也要求正火状态交货 退火状态钢材出厂前经退火热处理，这种交货状态称为退火状态。退火的目的主要是为了消除和改善前道工序遗留的组织缺陷和内应力，并为后道工序作好组织和性能上的准备合金结构钢、保证淬透性结构钢、冷镦钢、轴承钢、工具钢、汽轮机叶片用钢、铁素体型不锈耐热钢的钢材常用退火状态交货 高温回火状态钢材出厂前经高温回火热处理，这种交货状态称为高温回火状态。高温回火的回火温度高，有利于彻底消除内应力，提高塑性和韧性，碳素结构钢、合金结构钢、保证淬透性结构钢钢材均可采用高温回火状态交货。某些马氏体型高强度不锈钢、高速工具钢和高强度合金钢，由于有很高的淬透性以及合金元素的强化作用，常在淬火（或正火）后进行一次高温回火，使钢中碳化物适当聚集，得到碳化物颗粒较粗大的回火索氏体组织（与球化退火组织相似），因而，这种交货状态的钢材有很好的切削加工性能 名称说明 固溶处理状态钢材出厂前经固溶处理，这种交货状态称为固溶处理状态。这种状态主要适用于奥氏体型不锈钢材出厂前的处理。通过固溶处理，得到单相奥氏体组织，以提高钢的韧性和塑性，为进一步冷加工（冷轧或冷拉）创造条件，也可为进一步沉淀硬化做好组织准备
钢材的六大交货状态 1、热轧状态 钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态,热轧(锻)的终止温度一般为800～900℃，之后一般在空气中自然冷却，因而热轧(锻)状态相当于正火处理。所不同的是因为热轧(锻)终止温度有高有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。目前不少钢铁企业采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有较高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理,热轧(锻)状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性，储运保管的要求不像冷拉(轧)状态交货的钢材那样严格，大中型型钢、中厚钢板可以在露天货场或经苫盖后存放。 2、冷拉(轧)状态 经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧(锻)状态相比，冷拉(轧)状态的钢材尺寸精度高、表面质量好、表面粗糙度低，并有较高的力学性能,由于冷拉(轧)状态交货的钢材表面没有氧化皮覆盖，并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉(轧)状态的钢材，其包装、储运均有较严格的要求，一般均需在库房内保管，并应注意库房内的温湿度控制。
3、正火状态 钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度(亚共析钢为Ac3+30～50°C，过共析钢为Accm+30～50°C)比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于正火冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳结钢、合结钢钢材常采用正火状态交货。某些低合金高强度钢如14MnMoVBRE、14CrMnMoVB钢为了获得贝氏体组织，也要求正火状态交货。 4、退火状态 钢材出厂前经退火热处理，这种交货状态称为退火状态。退火的目的主要是为了消除和改善前道工序遗留的组织缺陷和内应力，并为后道工序作好组织和性能上的准备,合金结构钢、保证淬透性结构钢、冷镦钢、轴承钢、工具钢、汽轮机叶片用钢、铁索体型不锈耐热钢的钢材常用退火状态交货。 5、高温回火状态 钢材出厂前经高温回火热处理，这种交货状态称为高温回火状态。高温回火的回火温度高，有利于彻底消除内应力，提高塑性和韧性，碳结构、合金钢、保证淬透性结构钢钢材均可采用高温回火状态交货。某些马氏体型高强度不锈钢、高速工具钢和高强度合金钢，由于有很高的淬透性以及合金元素的强化作用，常在淬火(或回火)后进行一次高温回火，使钢中碳化物适当聚集，得到碳化物
钢材常见的交货状态 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
常见的钢材交货状态有热轧、控轧、正火、回火、退火、淬火、调质等 淬火：加热到相变点温度以上后，急剧冷却的工艺。提高材料的硬度，但降低韧性。 正火：加热到相变温度以上后，正常冷却（空气中）。 退火：加热到相变点温度以上后，缓慢冷却。消除淬火影响，消除应力，均匀成分。 回火：淬火后，再加热到某一温度（低于淬火温度），保温，然后冷却。均匀成分，稍降低硬度，大幅度提高韧性。 一般来说：先要退火、正火；消除原热处理影响。然后淬火，然后回火。 具体而言： 控轧即控制轧制。 也就是在调整钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达到细化组织，提高强度和韧性的目的。 控轧式正火就是控制轧制，控制轧制温度，压下量，冷却速度，以及终轧温度等措施，使钢板的性能达到良好的强韧性配比 正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。正火与的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。 正火的主要应用范围有：①用于，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。⑥用于，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。
