目录
序言 .................................................. - 1 - 第一章零件结构及工艺性分析 .......................... - 2 -
1.1 零件结构 ..................................................................................................................................... - 2 -
1.2零件工艺性分析........................................................................................................................... - 2 - 第二章零件工艺方案的确定 ............................ - 4 - 工艺方案的确定 ................................................................................................................................ - 4 - 第三章模具设计 ...................................... - 5 -
3.1模具类型及结构形式的确定....................................................................................................... - 5 -
3.2 模具工作过程.............................................................................................................................. - 6 -
3.3拉深模工作部分的结构和尺寸确定........................................................................................... - 7 -
3.4 模具主要零件的设计与选用...................................................................................................... - 7 -
3.4.1工作零件的选择................................................................................................................ - 7 -
3.4.2凹模 ................................................................................................................................... - 8 -
3.4.3凸凹模................................................................................................................................ - 9 -
3.4.4其他支撑零件.................................................................................................................. - 10 -
3.4.5 拉伸力的计算................................................................................................................. - 11 - 第四章压力机的选用 ................................. - 12 - 第五章产品的技术与设计总结 ......................... - 13 - 结语致谢 ............................................ - 14 - 参考文献 ............................................. - 15 -
序言
拉深是利用拉伸模具将平板毛胚压制成各种开口的空心工件，或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法。冲压模具可以制得筒形、阶梯形、球形、锥形抛物线形等旋转体零件，还可以制成其他非旋转体零件，如果和其他成形工艺压（如胀形、翻边等）复合，还可以制造形状极为复杂的零件。如汽车车门等，拉深在汽车、航空航天、国防、电器和电子等工业部门以及日用品生产中，都占据相当重要的地位，因此拉深是冷冲压的基本工序之一。
本说明书在设计球形件拉深模具方面，通过分析和计算，详细的叙述了拉深件的加工工艺流程，通过选择相应的标准件和压力机，完成拉深模的实体设计，并且对零件的技术适用性和经济价值进行分析，较为全面的展现出该拉深模具的特点和优点。
本设计中该拉深件的加工简单，技术要求较低，从而降低了生产成本，能够在实际应用中有很高的经济效益。
球形件拉深模课程设计说明书
第一章零件结构及工艺性分析

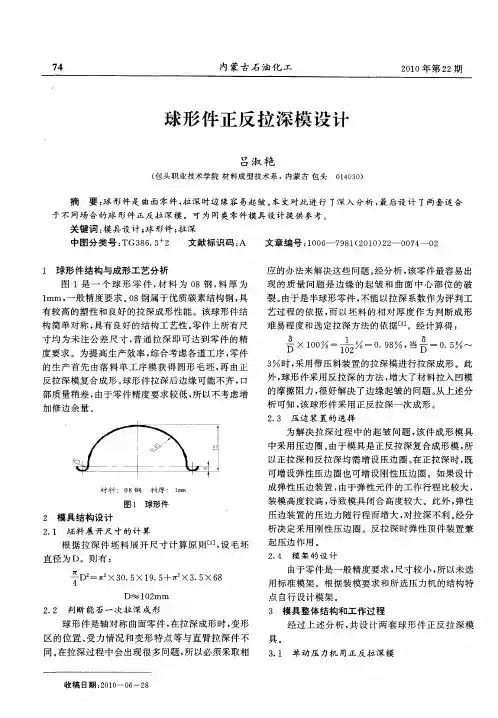

1.1 零件结构
下图所示球壳是某产品上的零件，采用的1mm厚的优质08钢制成，生产批量不大，由于工作需要，须成形出带有球形边缘的球行体结构，成形后要求零件表面无起皱，无变形。
球壳结构简图
1.2零件工艺性分析
球形结构与的曲面零件，由于在拉深开始时，凸模与毛胚中间部分仅在顶点附近接触，接触处要承受全部的拉深力，将使凸模顶点附近的材料处于双向受拉的应力状态，具有胀形的特点。另外，在拉深过程中，材料在凸模的外缘部分有很大的一部分被压边圈压住，而这部分材料在平面变成曲面的过程中，在其切向仍要产生相当量的切向压缩变形，又易起皱，这种缺陷对薄料更易产生。
对半球形的拉深，其拉深系数与零件的直径大小无关，是个常数，即：m=d/D=0.71 根据拉深系数公式，说明版球形件的拉深均只需要一次，但考虑到半球形件的工作实际，生产中是利用毛胚的相对厚度（100t/D ）作为判断其拉深难度和选定拉深方法的主要依据。
a.当100t/D>3时，不用压边圈即可拉成，但在行程末端要对零件进行整形。
b.当100t/D=0.5~3时，需要采用带压边圈的拉深模或用反向拉深方法。
c.当100t/D<0.5时，需要采用带反拉深法或带有拉深肋的拉深模。
∑Ai可根据拉深前后毛胚与工件表面积不变的原则，根据计算公式：D=2
4π
/
求出毛胚直径D（式中Ai拉深零件各部位毛胚面积）。
其中Ai=5652+113.04=5675.04
将上述各参数代入公式后，可计算出毛胚直径D为85.7mm。
故毛胚的相对厚度（t/D）*100=1.167
根据计算可知，设计的拉深模需要采用压边圈结构或者用反向拉深方法，以防止起皱。
第二章零件工艺方案的确定
工艺方案的确定
基于工件的基本功能、结构特征及由上面的工艺分析可知，采用传统的工艺方案为落料、带压边圈拉深、切边、形长、占用设备时间多，费工费时，不利于企业效益提高。
考虑到零件不大、尺寸要求不高、零件边缘须进行成形翻边，因此可不留取修边余量。又注意到球形边缘成形方向与R30半径的半球形成形方向相反，如果能制定合理的工艺，对这两种不同的成形方向有效地加以利用，在拉深的过程中便能显著的改善成形性能，经系统分析，决定设计正反拉深复合模，一次性生产出零件，满足产品要求。
根据上面分析，加工工艺方案变为：切割展开料----拉深成球壳零件。
整过零件加工只需要设计一套正反拉深复合模便可完成。
第三章模具设计3.1模具类型及结构形式的确定
模具主视图
模具的俯视图
设计的正反拉深复合模结构如上图所示，其中图示左半部分为模具工作初始状态，又
半部分为模具加工终止状态。
3.2 模具工作过程
模具的工作部分零件主要包括：凸模、凹模、压料板、压边圈、凹凸模、推件块。模具工作时压力机滑块上升，抬起手柄将压边圈提起，上下模脱离，手动拧下螺钉帽，此时将切割好的胚料置于凹模2的适当位置上，利用手柄将压边圈压下，拧上螺钉帽，压边圈将毛坯压紧，推杆14在压力机的缓冲垫作用下将压料板3向上顶起，至与凹模2平齐，随着压力机的下降，图期末6首先与3接触，开始对坯料进行反向拉深，在边缘反向拉深的同时，凸凹模6与凸模4也开始共同作用，对坯料进行拉深，在压力机滑块继续下行的同时，凸凹模6、压料板3也同步下行。逐渐成形出R30的半球体，直至3与下模座1接触，整个零件的正反拉深完成。
随着压力机上滑块的上升，上下模脱离接触，推件块9及压料板3将零件推出，完成卸料。
3.3拉深模工作部分的结构和尺寸确定
1.凸凹模圆角半径的确定：
根据工件的尺寸及结构容易确定：凸模圆角半径R=30mm ，凹模圆角半径r=3, 拉深间隙：由前面知道该模具采用的是用压边圈的拉深，凸凹模单边间隙C~(1~1.1)t
2.凸凹模工作部分尺寸计算： 工件要求外形尺寸：
mm R 03
.00
3.0000max 30.1330.13)0.75-R (+++==?=凹凹δmm 00.02-00.02-0-max 93.272.2-52.0*75.0-52.30)Z -75.0-R (R ==
?=）（凸凸δ 工件要求内形尺寸：
mm 208.30）0.2830（)0.4(r r 0
0.02-00.02-0δ-min 凸=+=
?+=凸
mm 02
.00
2.0000min 30.408408.30)Z 4.0r (r +++==+?+=凹凹δ 式中：L 凸、L 凹、l 凸、l 凹分别为凸凹模尺寸
Lmax lmin 工件最大，最小极限尺寸 ,?拉深件公差，Z 为凸模和凹模之间的间隙，
凸
δ凹δ凸凹模制造公差，查表得04.0δ=凸，凹δ=0.07
2.拉深间隙 用压边圈的拉深，凹凸模单边间隙Z/2~(1~1.1)t
3.4 模具主要零件的设计与选用 3.
4.1工作零件的选择
1、凸模 结构形式如图所示
.
凸模设计简图
凸模的尺寸设计如图，
凸模圆角半径设计为r,mm 208.30）0.2830（)0.4(r r 0
0.02-00.02-0δ-min 凸=+=
?+=凸凸模材料选用T10A ，热处理采用淬火处理使其硬度为HRC52—54，由于凸模截面尺寸足够大，因此能够保证足够的强度和刚度。 3.4.2凹模
凹模尺寸根据凸模尺寸和间隙来确定 ：
mm 02.00
2.0000min 30.408408.30)Z 4.0r (r +++==+?+=凹凹δ
凹模设计简图
3.4.3凸凹模
根据凸、凹模的配合及间隙，工件的要求设计如下：
凸凹模结构简图
3.4.4其他支撑零件
1.模柄
选择凸缘模柄，通过模柄将冲裁模的上模固定在压力机滑块上。固定端与上模座孔采用H7/m6的过渡配合
2卸料零件
卸料零件只有推杆和推件块及压料板
3模架及零件
1、下模座
下模座直接或间接地安装模具的所有零件，分别与压力机滑块和工作台连接并传递压力，因此，其材料选择采用HT200以保证足够的强度和刚度。
2、本设计中无标准模架，采用导板导向的模架，其优点是结构简单适用于小型件加工。
根据冲裁件的尺寸大小及凸、凹尺寸，选用下模座尺寸为260mm*260mm*25mm 。 4 固定原件
整个模具中的固定原件都是内六角螺钉 5 模具的装配方法 （1）首先先装下模部分：
1）拿出下模座，安入圆柱销。
2）拿出凸模，使有圆柱销孔的一端朝前，与下模座圆柱销装入。 3）接着从底部装入4颗螺钉 4）螺钉各个慢慢锁紧。 （2）接下来就是上模部分的安装：
拿出凸凹模，再拿凹模 模柄，用锤子敲入凸凹模中并用内六角螺钉固定。 （3）接下来就是总装配
把装好的上模部分、下模部分通过连接螺钉把上下部分连接 3.4.5 拉伸力的计算 1、拉伸力：
27.1296K N 0.6**1*36b 1b ===σπσK Lt P L ：拉伸件横截面周长mm t 料厚mm
b σ材料抗拉强度MPa ，经查表取400MPa
K 1系数查表取0.6
2压边力：θ=压边圈下毛坯面积F*单位压边力q=2.5*1918.54=4.796KN
总拉伸力=拉伸力+压边力=27.1296+4.796=32KN
第四章压力机的选用
根据第三章已知条件，模具闭合高度近似为H=160mm。
压力机的行程要保证配料能够放入，冲模的封闭高度应该在压力机的最大装模高度和最小装模高度之间；工作台台面尺寸应能满足模具的正确安装。按照上述要求，结合工厂实际生产条件，可选用开式压力机。所选开式压力机参数入：
选用J23-16单柱固定台式压力机，并在工作台上配置垫板，其主要工艺参数如下：
公称压力：250KN
滑块行程：80mm
滑块行程次数：100
工作台尺寸（前后mm×左右mm）：360 560
垫板尺寸（厚度mm）：70
最大闭合高度：250mm
模柄尺寸：直径50mm，高度70mm
第五章产品的技术与设计总结
从第一章的产品分析来看，落料件是所有模具中最简单、实用的零件，由于其本身的结构易于加工制造，因此在生产过程中对专业技术的要求不会太高，有利于降低生产成本，创造更多的经济价值。
单从技术方面来看，落料件在冲裁过程中，落料件的外形受到均匀的切向力，因此能够保证较好的零件尺寸精度和表面质量，这样大大简化了零件校形、零件加工处理的步骤，从而可以保证模具的安全性和耐用度。
落料件模具是模具中较为简单实用的一种，但是，在设计的初始阶段，出现了很多错误和不合理的结构设计，例如在选择标准模架的过程中，就出现过“能采用标准件而不采用”的失误；结构上疏忽了导向装置，有可能造成实际加工过程中导向不精确、甚至撞模的现象；在设计结构的紧凑性上不合理，造成材料的浪费，这些在实际加工中是不允许的，否则必将人为提高了产品的生产价格，降低经济效益。
从经济方面来看，落料件因形状简单，降低了加工成本；而其自身形状的广泛适用性也使得这样的制件能够以年产量8万件进行批量生产，从中厂家能够获得可观的利润，因此，其经济上的优势与其他相比尤为显著。
结语致谢
落料件模具是模具中较为简单实用的一种，但是，在设计的初始阶段，出现了很多错误和不合理的结构设计，例如在选择标准模架的过程中，就出现过“能采用标准件而不采用”的失误；结构上疏忽了导向装置，有可能造成实际加工过程中导向不精确、甚至撞模的现象；在设计结构的紧凑性上不合理，造成材料的浪费，这些在实际加工中是不允许的，否则必将人为提高了产品的生产价格，降低经济效益。
机械是一门很严谨的学科，在这次设计中反复修改才达到了比较合理的结果同时也浪费了不少图纸，不过也才能够对机械行业有更深体会，机械其实没什么创新可言，机械需要的是扎实的理论知识和深入的动手实践。
本次设计是在导师周伟老师的悉心指导下完成的。导师渊博的专业知识，严谨的治学态度，精益求精的工作作风，诲人不倦的高尚师德，严以律己、宽以待人的崇高风范，朴实无华、平易近人的人格魅力对我影响深远。不仅使我树了远大的学术目标、掌握了基本的研究方法，还使我明白了许多待人接物与为人处世的道理。本论文从选题到完成，每一步都是在导师的指导下完成的，倾注了导师大量的心血。在此，谨向导师表示崇高的敬意和衷心的感谢！
参考文献
[1]翁其金，徐新成. 冲压工艺及冲模设计[M]. 北京：机械工业出版社，2004.7
[2]林玉琼许华昌等冷冲压模具设计华南理工大学出版社 2005.7
[3] 邓明. 实用模具设计简明手册[M]. 北京：机械工艺出版社，2006.1
[4]王新华. 冲压设计与制造实用计算手册[M]. 北京：机械工业出版社，2003.3
[5] 冯炳尧韩泰容蒋文森 .模具设计与简明手册上海科学技术出版社，1994.6
弯曲板冲压工艺及模具 设计 Last revised by LE LE in 2021
课程设计 论文题目：弯曲板冲压工艺及模具设计 课程名称：冲压工艺及模具设计课程设计 学院材料与能源学院 专业班级材料成型及控制工程专业14(4) 学号 姓名 联系方式 任课教师 2015 年 6月 21日 广东工业大学课程设计任务书 一、课程设计的内容 根据给定的冲压零件图进行产品的冲压工艺分析和比较，制定合理的冲压工艺方案，进行有关工艺计算，确定冲压模具的类型和结构，选择冲压设备，绘制模具的装配图及零件图，编制冲压工艺卡，并撰写设计说明书。 二、课程设计的要求与数据 1.课程设计时间共2周，按时独立完成课程设计任务，符合学校对课程设计的 规范化要求；
2.绘制所设计模具的装配图和非标件零件图：图纸整洁，布局合理，图样和标 注符合国家标准； 3.编制冲压工艺卡，撰写设计计算说明书：要求公式使用准确，计算正确，语 言流畅，书写工整，插图清晰整齐； 4.设计说明书与图纸按学校规定装订成册。 三、课程设计应完成的工作 1.冲压工艺设计：包括分析零件的冲压工艺性，拟订冲压件的工艺方案，确定 合理的排样形式、裁板方法，并计算材料的利用率；确定模具结构及尺寸 等； 2.根据总冲压力及考虑模具的结构尺寸选择成形设备的型号； 3.模具结构及其零部件设计：设计一道工序的冲模，绘制冲模总装配图及主要 零件图； 4.冲压工艺过程卡片； 5.设计计算说明书。 四、课程设计进程安排 五、应收集的资料及主要参考文献 [1] 自编. 冲模设计课程设计指导书[M]. 广东工业大学，2011. [2] 薛启翔编. 冲压模具设计1结构图册[M]. 北京工业出版社，2009. [3] 王孝培主编. 冲压手册[M]. 机械工业出版社, 1988 [4] 柯旭贵张荣清主编. 冲压工艺与模具设计[M]. 机械工业出版社, 2012. 发出任务书日期： 2016 年 6 月 12 日指导教师签名： 计划完成日期： 2016 年 6 月 22 日基层教学单位责任人签章：
1.冲压工艺性分析及冲压模方案确定 工件名称：端盖 生产批量：大批量 材料：F 08 材料厚度：2mm 零件图
1.1 冲压工艺性分析 （1）冲压件为F 08钢板，是优质碳素结构钢，具有良好的可冲压性能； （2）该工件没有厚度不变的要求，因此工件的形状满足拉深工艺要求。各圆角尺寸R=1mm ,满足拉深对圆角半径的要求。由φ24+00.23mm 查参考文献[1]中表7.14可知它的尺寸精度为IT13级，满足拉深工序对工件的公差等级的要求。 （3）该零件的外形是圆形，比较简单、规则。工件中间有孔，且孔在平面上，。这部分可以用冲裁工序完成. （4）零件图上未标注尺寸偏差的，可按IT14级确定工件尺寸的公差。经查参考文献[1]中表7.14，各尺寸为： 6.1-00. 36mm R10036.0-mm R7036.0-mm 3.005+φmm 48435.0±mm 。 1.2 工艺方案及模具结构的确定 根据工件的根据工件的工艺性分析，可知冷冲压要完成的基本工序有：拉深、落料、冲孔和整形。由此制定两套工艺方案： 方案一：先落料，然后冲孔，再拉伸，三个简单模,此方案模具结构简单，使用寿命长，制造周期短，但是需要三道工序，三套模具才能完成零件的加工，生产率低，难以满足零件大批量生产的要求，而且工件尺寸的累积误差大，所需要的模具操作人员也比较多。 方案二：拉深、落料、冲孔复合模。此方案模具结构紧凑，工序集中，对压力机工作台面的面积要求较小，且内外形相对位置及零件尺寸的一致性非常好，制件面平直，并且制造精度高。缺点是结构复杂，安装、试和维修不方便，制造周期长。由零件图可知，圆筒件部分的拉深尺寸不大，亦可一次拉成，可以考虑采用复合模；又由于产品批量较大，工序分散的单一工序生产不能满足生产需求，应考虑集中的工艺方法。经综合分析论证，采用拉深、落料、冲孔复合模既能满足生产量的要求，又能保证产品质量和模具的合理性，故采用方案二。 2 模具的设计 2.1 落料模设计计算 2.1.1毛坯尺寸及排样 根据公式 D=rd dH dp 44.34)2(2-++δ 计算出展平后φ38mm 所变化成的直径大小。 D=20144.31.4204)638(??-??++
拉深（又称拉延）是利用拉深模在压力机的压力作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。它是冲压基本工序之一，广泛应用于汽车、电子、日用品、仪表、航空和航天等各种工业部门的产品生产中，不仅可以加工旋转体零件，还可加工盒形零件及其它形状复杂的薄壁零件，如图4.1.1所示。 a)轴对称旋转体拉深件b)盒形件c)不对称拉深件 图4.1.1拉深件类型 拉深可分为不变薄拉深和变薄拉深。前者拉深成形后的零件，其各部分的壁厚与拉深前的坯料相比基本不变；后者拉深成形后的零件，其壁厚与拉深前的坯料相比有明显的变薄，这种变薄是产品要求的，零件呈现是底厚、壁薄的特点。在实际生产中，应用较多的是不变薄拉深。本章重点介绍不变薄拉深工艺与模具设计。 拉深所使用的模具叫拉深模。拉深模结构相对较简单，与冲裁模比较，工作部分有较大的圆角，表面质量要求高，凸、凹模间隙略大于板料厚度。图4.1.2为有压边圈的首次拉深模的结构图，平板坯料放入定位板6内，当上模下行时，首先由压边圈5和凹模7将平板坯料压住，随后凸模10将坯料逐渐拉入凹模孔内形成直壁圆筒。成形后，当上模回升时，弹簧4恢复，利用压边圈5将拉深件从凸模10上卸下，为了便于成形和卸料，在凸模10上开设有通气孔。压边圈在这副模具中，既起压边作用，又起卸载作用。
图4.1.2拉深模结构图 １－模柄２－上模座３－凸模固定板４－弹簧５－压边圈 ６－定位板７－凹模８－下模座９－卸料螺钉10－凸模 圆筒形件是最典型的拉深件。平板圆形坯料拉深成为圆筒形件的变形过程如图
图4.2.1拉深变形过程图4.2.2 拉深的网格试验
拉深过程中出现质量问题主要是凸缘变形区的起皱和筒壁传力区的拉裂。凸缘区起皱是由于切向压应力引起板料失去稳定而产生弯曲；传力区的拉裂是由于拉应力超过抗拉强度引起板料断裂。同时，拉深变形区板料有所增厚，而传力区板料有所变薄。这些现象表明，在拉深过程中，坯料内各区的应力、应变状态是不同的，因而出现的问题也不同。为了更好地解决上述问题，有必要研究拉深过程中坯料内各区的应力与应变状态。 图4.2.3是拉深过程中某一瞬间坯料所处的状态。根据应力与应变状态不同，可将坯料划分为五个部分。
前言 模具是制造业的重要基础装备，它是―无以伦比的效益放大器‖。没有高水平的模具，也就没有高水平的工业产品，因此模具技术也成为衡量一个国家产品制造水平的重要标志之一，正因为模具的重要性及其在国民经济中重要地位，模具工业一直被提到很高的位置。 从起步到现在，我国模具工业已经走过了半个多世纪。从20 世纪以来，我国就开始重视模具行业的发展，提出政府要支持模具行业的发展，以带动制造业的蓬勃发展。有关专家表示，我国的加工成本相对较低，模具加工业日趋成熟，技术水平不断提高，人员素质大幅提高，国内投资环境越来越好，各种有利因素使越来越多国外企业选择我国作为模具加工的基地。因为模具生产的最终产品的价值，往往是模具价格的几十倍，上百倍。目前，模具技术已成为衡量一个国家产品制造水平高低的最重要标志。它决定着产品的质量、效益和新产品的开发能力。 模具工业在我国国民经济中的重要性，主要表现在国民经济的五大支柱产业——机械、电子、汽车、石油化工和建筑。事实上，模具是属于边缘科学，它涉及机械设计制造、塑性加工、铸造、金属材料及其热处理、高分子材料、金属物理、凝固理论、粉末冶金、塑料、橡胶、玻璃等诸多学科、领域和行业。 据统计资料，模具可带动其相关产业的比例大约是1:100 ，即模具发展 1 亿元，可带动相关产业100 亿元。通过模具加工产品，可以大大提高生产效率，节约原材料，降低能耗和成本，保持产品高一致性等。如今，模具因其生产效率高、产品质量好、材料消耗低、生产成本低而在各行各业得到了应用，并且直接为高新技术产业服务；特别是在制造业中，它起着其它行业无可取替代的支撑作用，对地区经济的发展发挥着辐射性的影响。
摘要：是根据零件形状的需要，通过模具和压力机把毛坯弯成一定角度，一定形状工件的冲压工艺方法。弯曲成形工艺在工业生产中的应用：应用相当广泛，如汽车上很多履盖件，小汽车的柜架构件，摩托车上把柄，脚支架，单车上的支架构件，把柄，小的如门扣，夹子（铁夹）等。弯曲的基本原理以V形板料弯曲件的弯曲变形为例进行说明。凸模运动接触板料（毛坯）由于凸,凹模不同的接触点力作用而产生弯短矩，在弯矩作用下发生弹性变形，产生弯曲。随着凸模继续下行，毛坯与凹模表面逐渐靠近接触，使弯曲半径及弯曲力臂均随之减少，毛坯与凹模接触点由凹模两肩移到凹模两斜面上。（塑变开始阶段）。随着凸模的继续下行，毛坯两端接触凸模斜面开始弯曲。（回弯曲阶段）。压平阶段，随着凸凹模间的间隙不断变小，板料在凸凹模间被压平。校正阶段，当行程终了，对板料进行校正，使其圆角直边与凸模全部贴合而成所需的形状。 关键词：料盒插板；弯曲模；弯曲成形工艺
绪论 模具被称为“百业之母”，是工业生产的基础工艺装备，其应用非常广泛，在电子、汽车、电机、电器、仪表、家电和通讯等产品中,60%～80%的零部件生产都依靠模具成形。作为制造业的上游部分,模具对产品质量、效益起决定性作用。 当今世界正进行着新一轮的产业调整，一些模具制造企业逐渐向发展中国家转移，我国正成为世界模具大国。目前我国的模具总产值已跃居世界第三，仅次于日本和美国。近年来，外资对我国模具行业投入量增大，工业发达国家将模具向我国转移的趋势进一步明朗化，我国模具行业迎来新一轮的发展机遇的同时，也将面临巨大的挑战。目前我国存在一方面模具产业规模不断扩大，一方面模具技术人员短缺的问题，这在一定程度上影

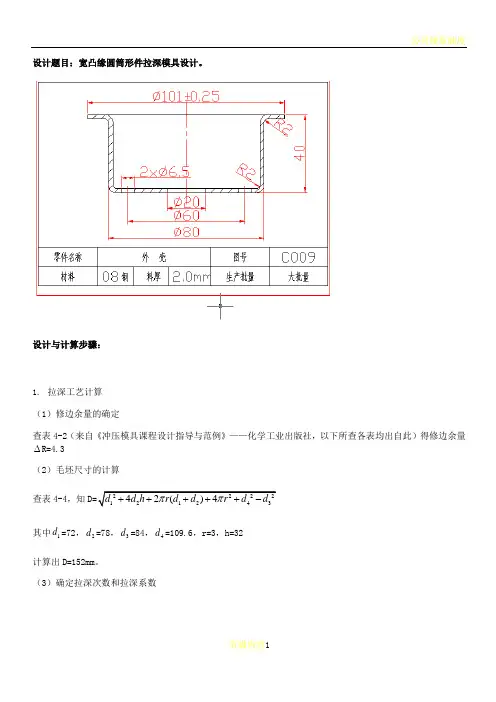

拉深模具设计说明 书

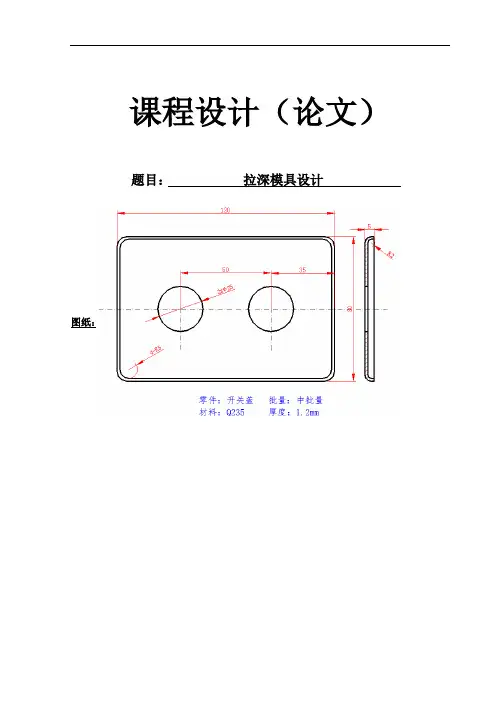

课程设计（论文） 题目：拉深模具设计图纸：
