桂 林 电 子 科 技 大 学 试 卷 2018-2019 学年第 一 学期 课号 BT122003_01 课程名称 电路分析基础（A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类 一．选择题：本大题共10个小题，每小题3分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。 1、图1所示电路中，已知电流A I 3=，则a 、b 两端的电压U =( ) A ） －10V B ） 10V C ） 50V D ） －20V 2、图2所示电路中，已知元件A 放出功率10W ，则电流I =( ) A ） 1A B ） 2A C ） －1A D ） 5A 3、电路如图3所示，10Ω电阻吸收的功率为( ) A ） 1W B ） 0. 9W C ） 10W D ） 3W 4、图4所示电路原来处于稳态，A t i s 2cos 2=。0=t 时开关闭合，则换路瞬间的电感电流)0(+L i 为( ) A ） 1A B ） 0.5A C ） t 2cos A D ）t 2cos 2A 装 订 线 内 请 勿 答 题 图4 i L
5、如图5所示单口网络的等效电阻等于（ ） A ）2Ω B ）4Ω C ）6Ω D ）-2Ω 图5 6、如图6所示单口网络相量模型的等效阻抗等于（ ） A ）(3+j4) Ω B ）(0.33-j0.25) Ω C ）(1.92+j1.44) Ω D ）(0.12+j0.16) Ω 图6 7、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A ） 0.2S B ） 0.08S C ） 0.04S D ）0.1S 8、如图7所示电路中负载获得的最大平均功率等于（ ） A ）2.5W B ）5W C ）10W D ）20W 图7 9、如图8所示谐振电路的品质因数为（ ） A ）0.01 B ）1 C ）10 D ）100 图8 10、如图9所示二端网络的功率因数为 ( ) A ） 0 B ） 1 C ） －0.707 D ） 0.707 Ω 4a b s u V t t u s )3cos(10)(=F 1_ Ω 4j
电路基本分析电路基础期末考试试卷 1 A 卷 一、判断题 (每题 2 分) 1. 在换路瞬间，如果电感电流不跃变，则电感电压将为零。（） 2. 当电感元件在某时刻t 的电流i(t) = 0 时，电感元件两端的电压u(t)不一定为零；同样， 当u(t) = 0 时， i(t)不一定为零。 3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对 外提供的功率相同。（） 4. 某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。当某层发生 开路故障时，另二层电器一般不能正常工作。（） 5. 如图所示，当i 1 按图示方向流动且不断增大时，i2 的实际方向如图所示。（） M 分享于上学吧资料分享 课后答案 二、填空题 (每题 1 分) 1. 正弦量的三要素是指（）、（）、（）
2. 线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。 3. 复功率~ ~ S 的定义为S 功率，它的模表示（ （），它的实部表示（）功率，它的虚部表示（）），它的辐角表示（）。 4. 对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z = 22，则线电流为（）；三相总有功功率为（）。 5. 由q u 平面中一条曲线所确定的元件称为（）元件；由i 平面中一条曲线所 确定的元件称为（）元件。 6. 只具有单一节点对的电路的节点电压方程U =（），它称为（）定理。 7. n个节点、b条支路的连通图，其树支数为()，连支数为 ()。
8. 已知某无源网络的导纳Y = (2 + j2)S ，则该网络的阻抗为（），网络为（）性。 9. 选择u、i为关联参考方向时，50电阻元件的u、 i 关系为（），100 F电容元件的 u、 i 关系为（）,10mH电感元件的u、 i 关系为（）。 10. RLC串联电路中，R = 50，L = 50 mH，C = 10 F；电源电压U S =100V ，则谐振时电流 I = ()；品质因数Q = ()。 11.试为 (a)、(b) 两个图各选两种树，分别画在括号内。 （）,（）

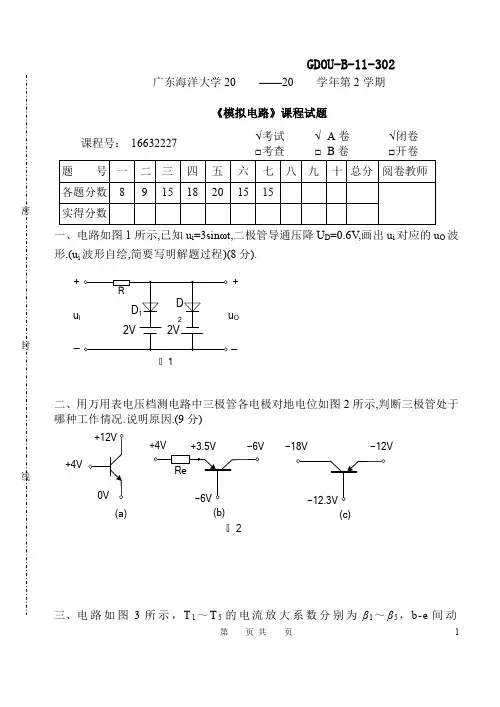

海洋大学 —— 学年第 学期 《 数字电子技术基础 》课程试题 课程号： 16632205 √ 考试 √ A 卷 √ 闭卷 □ 考查 □ B 卷 □ 开卷 一、填空题（每空1分，共10分） 1．如果采用二进制代码为200份文件顺序编码，最少需用 位。 2．和二进制数（1010.01）2等值的十进制数为 。 3．二进制数（+0000110）2的原码为 、反码为 补码为 。 4．逻辑函数式A ⊕0的值为 。 5．逻辑函数式Y = A ′ BC ′ + AC ′ + B ′C 的最小项之和的形式为 。 6. 组合逻辑电路的特点是 。 7．若存储器的容量为512K×8位，则地址代码应取 位。 8．D/A 转换器的主要技术指标是转换精度和 。 二、单项选择题（每小题2分，共10分） 1．逻辑代数中的三种基本运算指（ c ）。 (a)加、减运算 (b)乘、除运算 (c)与、或、非运算 (d)优先级运算 2．若两个逻辑式相等，则它们的对偶式（ d ）。 班级： 姓 名： 学号： 试 题共 页 加白纸 张 密 封 线 GDOU-B-11-302
(a)不一定相等 (b)可能为0 (c) 可能为1 (d) 一定相等 3.正逻辑的高电平表示为（ b ）。 (a) 0 (b)1 (c)原变量 (d)反变量 4．三态门电路的输出可以为高电平、低电平及（ c ）。 (a)0 (b)1 (c)高阻态 (d)导通状态 5．随着计数脉冲的不断输入而作递增计数的计数器称为（ a ）。 (a)加法计数器 (b)减法计数器 (c)可逆计数器 (d)加/减计数器 三、分析题（每小题10分，共40分） 1．已知逻辑函数Y 1 和Y 2的真值表如表1所示，试写出Y 1 和Y 2的逻辑函数式。 表1 2．分析图1所示时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图和时序图。 图1 3．写出如图2 A B C Y 0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1 Y 121 11 00 10 01 11 00 11 0 F=ABC+ABC+AB A B C
电路分析期末考试试卷及参考答案 考试科目：电路分析 试卷类别：A 卷 考试时间： 120分钟 ________________系 级 班 姓名 学号 毛 一．选择题：本大题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。 1、图1所示电路中，已知电流A I 3=，则a 、b 两端的电压U =___________。 A ） －10V B ） 10V C ） 50V D ） －20V 2、图2所示电路中，已知元件A 放出功率10W ，则电流I =___________。 A ） 1A B ） 2A C ） －1A D ） 5A 3、电路如图3所示，10Ω电阻吸收的功率为___________。 A ） 1W B ） 0. 9W C ） 10W D ） 3W 4、图4所示电路原来处于稳态，A t i s 2cos 2=。0=t 时开关闭合，则换路瞬间的电感电流)0(+L i 为__________。 A ） 1A B ） 0.5A C ） t 2cos A D ）t 2cos 2A 装 订 线 内 请 勿 答 题
5、一个2A 的电流源对初始储能为0的0.1F 电容充电5秒钟后，则该电容获得的能量为__________。 A ） 50J B ） 500J C ） 100J D ） 0J 6、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为__________。 A ） 0.2S B ） 0.08S C ） 0.04S D ）0.1S 7、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。 A ） 阻性 B ）感性 C ）容性 D ）不能确定 8、图8所示二端网络的功率因数为__________。 A ） 0 B ） 1 C ） －0.707 D ） 0.707 9、图9所示电路已处于稳态，0=t 时开关打开，则电感电压的初始值)0(+L u 为_________。 A ） －25V B ）25V C ） 0V D ） V 7 10 10、图10所示二端网络的戴维南等效支路的参数为__________。 A ） 8V 、2Ω B ）8V 、4Ω C ）16V 、4Ω D ）16V 、1Ω 图4 i L 图9 装
命题人： 审批人： 试卷分类（A 卷或B 卷） A 大学 试 卷 学期： 2006 至 2007 学年度 第 1 学期 课程： 电路分析基础I 专业： 信息学院05级 班级： 姓名： 学号： (本小题5分) 求图示电路中a 、b 端的等效电阻R ab 。 1 R R ab =R 2 (本小题6分) 图示电路原已处于稳态，在t =0时开关打开， 求则()i 0+。 Ω
i(0+)=20/13=1.54A ( 本 大 题6分 ) 求图示二端网络的戴维南等效电路。 1A a b u ab =10v, R 0=3Ω (本小题5分) 图示电路中, 电流I =0，求U S 。 Us=6v
(本小题5分) 已知某二阶电路的微分方程为 d d d d 22 81210u t u t u ++= 则该电路的固有频率(特征根)为____-2________和___-6______。该电路处于___过_____阻 尼工作状态。 (本小题5分) 电路如图示, 求a 、b 点对地的电压U a 、U b 及电流I 。 U a =U b =2v, I=0A. ( 本 大 题10分 ) 试用网孔分析法求解图示电路的电流I 1、I 2、I 3。 I 1=4A, I 2=6A, I 3=I 1-I 2=-2A (本小题10分) 用节点分析法求电压U 。
U U=4.8V ( 本 大 题12分 ) 试用叠加定理求解图示电路中电流源的电压。 3V 4A 单独作用时，u ’=8/3V; 3V 单独作用时，u ’’=-2V; 共同作用时，u=u ’+u ’’=2/3V 。 十、 ( 本 大 题12分 ) 试求图示电路中L R 为何值时能获得最大功率，并计算此时该电路效率
《电路分析》期末考试试卷 卷型：（B 卷） 一、填空题 (每空 2分，共 30分) 1、断路状态下，电路中的电流大小为 ；短路状态下，电路中的电压大小为 。 2、受控电源有四种类型，它们分别是： 、 、 和 。 3、正弦信号的三要素是指 、 和 。 4、对于一个具有n 个节点，b 条支路的电路，可写出 个独立的 KCL 方程， 个独立的KVL 方程。 5、线性动态电路的全响应总可以分解为 分量与 分量之和，或分解为 响应与 响应之和。 二、简答题 (每小题 5分，共 20分) 1、什么是直流电路？什么是线性直流电路？ 2、简述基尔霍夫电压定律（KVL ）的主要内容。 3、等效电源定理包括戴维南定理和诺顿定理两个内容，简述戴维南定理和诺顿定理主要内容。
4、什么叫谐振？RLC串联电路发生谐振的条件是什么？ 三、分析计算题 (每小题 10分，共 50分) 1、求下列电路中的电压U1及电流I2。 2、利用等效变换求下图电路中的电流I。
3、请用戴维南定理计算下图电路中的电流I ab。 4、如下图所示由集成运算放大器组成的运算电路，其中R1 = 10KΩ，R f = 30KΩ，求u o的表
达式。 5、已知一个电容C = 10μF，接在频率f = 50Hz，电压为220V的工频电源上，求容抗和电流；当电压不变，频率为5000Hz时，再求容抗和电流。 《电路分析》答案及评分标准卷型：（B卷） 一、填空题 (每空 2分，共 30分) 1、0 0 2、VCCS VCVS CCCS CCVS 3、频率相位幅度 4、n－1 b－(n－1) 5、强制分量自由分量零输入响应零状态响应 二、简答题 (每小题 5分，共 20分) 1、什么是直流电路？什么是线性直流电路？ 答：由直流电压源和直流电流源激励，并且各部分电压、电流都是恒定量的电路称为直流电路。--3分 由线性元件和独立源组成的直流电路称为线性直流电路。--2分
试卷编号 命题人：审批人：试卷分类（ A 卷或 B 卷） A 大学试卷 学期：2006 至2007 学年度第 1 学期 课程：电路分析基础I 专业：信息学院05 级 班级：姓名：学号： （本小题 5分）求图示电路中 a、b 端的等效电阻R ab。 （本小题 6分）图示电路原已处于稳态，在t 0时开关打开，求则i 0 。 t0 4A 5 1F 0.5H 3 得分 题号一二三四五六七八九十 十十 总分得分 、得分 R ab =R2 得分
i(0+)=20/13=1.54A
（本小题 5 分）已知某二阶电路的微分方程为 则该电路的固有频率（特征根）为d 2 u dt 2 du 8 12u 10 dt 和___-6 ___ 。该电路处于阻尼 得分 （本大题6分）求图示二端网络的戴维南等效电路。u ab=10v, R0=3Ω 得分 （本小题 5分）图示电路中 , 电流I =0，求 U S。 Us=6v 得分 b
U=4.8V 得分 （本小题 5分） 电路如图示 , 求a 、b 点对地的电压 U a 、U b 及电流 I 。 3V U a =U b =2v, I=0A. 得分 （ 本 大 题10分 ） 试用网孔分析法求解图示电路的电流 I 1 、 I 2 、 I 3 。 I 1=4A, I 2=6A, I 3=I 1-I 2=-2A 得分 （本小题 10 分 ） 用节点分析法求电压 U 。 2 2V 1 I 1
（本大题12分）试用叠加定理求解图示电路中电流源的电压。 34 6+ 4A 4A 单独作用时， u'=8/3V; 3V 单独作用时， u'='-2V; 共同作用时， u=u'+u'='2/3V 得分 （本大题 12 分）试求图示电路中R L为何值时能获得最大功率，并计算此时该电路效率 Uoc=4v,R0=2.4Ω; R L= R0=2.4Ω时，获得最大功率 Pmax，Pmax＝ 5/3W; P s=40/3W，η＝ Pmax/ P s=12.5%。 100%为多
电路分析期末考试答案 一．选择题 1．两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（B ）。 （A ）4:9 （B ）9:4 （C ）2:3 （D ）3:2 2. 如图1所示电路，I 1= D 。 （A ）0.5A （B ）－1A （C ）（D ）2A 3．由电压源、电流源的特性知,几个( B )的电压源可以等效 为一个电压源;几个( A )的电流源可以等效为一个电流源,电压源与任意二端元件( A ),可以等效为电压源;电流源与任意二端元件( B ),可以等效为电流源. A 、并联 B 、串联 C 、混合联接 D 、无法连接 4．用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。其独立电源置零是指（C ）。 A 、独立电压源开路，独立电流源短路 B 、独立电压源短路，独立电流源短路 C 、独立电压源短路，独立电流源开路 D 、以上答案都不对 5．在稳定的直流电路中，动态元件电容的( C )。
A 、电压不一定为零 B 、电压一定为零 C 、电流一定为零 D 、电流不停变动 6．正弦电路中，感抗与角频率成（A ），容抗与角频率成（）。 A 、正比反比 B 、正比正比 C 、反比反比 D 、反比正比 7．三相对称电路中，三相对称负载Y 形连接，则电路的线电压与相电压的关系为( C ) A 、线电压与相电压相等； B 、线电压是相电压的3倍，并超前30度； C 、线电压是相电压的3倍，并滞后30度； D 、线电压与相电压数值相等，并且线电压超前相电压30度。8．三相四线制电路，已知?∠=?3020A I A ，?-∠=?9020B I A ，?∠=?15020C I A ，则中线电流N ?I 为（D ） A 、10A B 、20A C 、30A D 、0A
《电路分析》 试题（A ）卷（闭） 班级 学号 姓名 一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号 中。(本大题共5小题，总计20分，每小题4分) 1.如图1所示，现以{1，3，5}支路集合为树，则单连支回路（基本回路）是 答（ ） A. {1，4，6 } B. { 1，2，4，5} C. {1，3，5，6} D. { 2，3，4，6 } 2. 图2所示 RLC 串联电路，若(复)阻抗?∠=010Z Ω，则正弦信号源u 的角频率为 答 ( ) A. 100rad/s B. 1000rad/s C. 410rad/s D. 610rad/s 3. 电路如图3所示，t =0时开关断开，则t ≥0时，8Ω电阻的电流i 为 答 （ ） A. 29e A -t B. --29e A t 图3 C. --49e A t D. 49e A -t 4. 图4所示耦合电感，已知M=10-3H ，i (t )=10sin(100t)A,则电压u (t )为 图1 图2 μF 10 =C L =0.1H
答( ) A. cos (100t)V B.－cos (100t)V C. 0.1sin (100t)V D.－0.1sin (100t)V ? ? ? M u +- 图4 5. 图5所示电路中, 5 A 电流源提供的功率为 答( ) A. -87.5 W ； B. 17.5 W ； C. 75 W ； D. 87.5 W 。 图5 二、填充题：在下列各题中，请将题干所要求的解答填入题干中的各横线上方内。 (本大题共10小题，总计20分，每小题2分) 1、如图6所示, 若元件A 电压U A =-5 V , 吸收功率P A =-30 mW ; 元件B 的电流 I B =2 m A , 吸收功率P B .=08 W; 元件C 电压U C =3 V, 电流I C =-2 A; 则I A =____A; U B =___ V; 元件C 吸收的功率为_____W 。 2. 对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列 图 6 C U
广东海洋大学 —— 学年第二学期 《数字电子技术基础》课程试题 课程号： 16632205 √ 考试 □ A 卷 √ 闭卷 一、填空题（每空1分，共15分）： 1．（93）10=（ ）2=（ ）16=（ ）8421BCD 码。 2． （-58）10的反码为 ；补码为 。（用8位二进制表示） 3．一个8位D/A 转换器的转换比例系数k 为0.12V ，当输入代码为00110010时，输出电压为 。 4．对n 个变量来说，最小项共有 个；所有的最小项之和恒为 。 5．三个D 触发器构成计数器，最多有效状态为 ；若要成十进制计数器，则需要 个触发器，它的无效状态有 个。 6．若输入变量A=1，则F = A ⊕B = 。 7．对于JK 触发器，若K J ==1，则构成 触发器。 8．一个8位数的D/A 它的分辨率是 。 9．数字电路中存在回差电压的电路是 。 二、判断题（对的打√，错的打×；每小题1分，共10分）： （ ）1、对于或门、或非门电路不用的输入端都可以通过一个电阻接地。 （ ）2、把二个4进制计数器进行级联可得到一个8进制计数器。 （ ）3、优先编码器只对同时输入的信号中的优先级别最高的一个信号编码。 （ ）4、OC 门和TSL 门均可实现“线与”功能。 （ ）5、当与门的控制端为0时，信号不可以传送。 班级： 姓 名： 学 号： 试题共 7 页 加白纸 1 张 密 封 线GDOU-B-11-302
（ ）6、一个模十的计数器可做一个十二分频器使用。 （ ）7、计数器和数字比较器同属于时序逻辑电路。 （ ）8、若接通电源后能自动产生周期性的矩形脉冲信号，则该电路是多谐振荡器。 （ ）9、用4片256×8的RAM 芯片可构成1024×8的存储器。 （ ）10、单稳态触发器的分辨时间T d ，由外加触发脉冲决定。 1．5个触发器可以构成能寄存（ ）位二进制数码的寄存器。 A 、4； B 、5； C 、6； D 、10； 2．若逐次逼近型ADC 的输出为8位，设时钟脉冲频率为1MHz ，则完成一 次转换操作需要（ ）。 A 、8us ； B 、10us ； C 、12us ； D 、16us ； 3．十六路数据选择器应有( )选择控制端。 A 、8； B 、6； C 、4 ； D 、2。 4．若某模拟输入信号含有600Hz 、1KHz 、3KHz 、6KHz 等频率的信号，则该ADC 电路的采样频率应大于等于（ ）。 A 、1.2KHz ； B 、6KHz ； C 、2KHz ； D 、12KHz ； 5．如图（1）真值表，B 、C 为输入变量，则输入与输出变量是（ ）。 A 、与非门； B 、或非门； C 、异或门； D 、同或门； 图（1）6．三态门电路的输出可以为高电平、低电平及（ ）。 A 、 0 ； B 、1； C 、高阻态； D 、导通状态；
2008/2009学年 第2学期 电力系统分析 期末考试试题卷（A ） 适用班级： 考试时间： 一、 填空题(每空2分，共30分) 1 电力网络主要由电力线路和 变压器 组成 2．电能生产最基本首要的要求是 保证安全可靠持续供电 。 3. 在我国110kV 以上电力系统的中性点运行方式一般为 直接接地 。 4．电压降落指元件两端电压的 相量差 。 5. 采用分裂导线的目的是 减少电晕和线路电抗 。 6．挂接在kV 10电网上的发电机的额定电压应为 11 kV ，该电压等级的平均标称电压为 10.5 kV 。 7. 一次调频和二次调频都是通过调整 原动机 的功率来实现的。 8 一般通过调节 发电机励磁 来改变发电机的机端电压。 9. 双绕组变压器的分接头在 高压 侧。 10．从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷测母线上的电源功率称为 运算功率 。 11.简单系统静态稳定依据为 。 12.减少原动机出力将 提高 系统的暂态稳定性。 13．一台额定电压13.8kV ，额定功率为125MW 、功率因数为0.85的发电机，其电抗标幺值为0.18（以发电机额定电压和功率为基准值），如果以13.8kV 和100MVA 为电压和功率基准值，这台发电机的电抗标幺值为 0.122 。 14. 在电力系统计算中，节点注入电流可理解为 节点电源电流与负荷电流之和 。 二、选择题( 每题1分，共15分) 1．手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（ A ）。 A ：运算负荷功率 B ：运算电源功率 C ：等值负荷功率 D ：等值电源功率 2．在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（C ）。 A ：3 B B B I U S = B ：B B B I U S = C ：B B B I U S 3= D ：B B B I U S 3= 3. 我国电力系统的额定电压等级为（ D ） A ： 3、6、10、35、110、220（KV ） B ： 3、6、10、35、66、110、220（KV ） C ： 3、6、10、110、220、330（KV ） D ：3、6、10、35、60、110、220、330、500（KV ） 4．电能质量是指（ D ） A ：电压的大小 B:电压的大小和波形质量 C ：电压大小，电流大小 D:电压大小，波形质量，频率 5. 和架空输电线相比，同截面电缆的电抗（ B ）。 A ：大 B ：小 C ：相等 D ：都不对 6. 电力系统发生两相短路故障，（BC 短路）则故障相电压为（ C ）。 A ：A C B U U U ...31== B ： A C B U U U ...21== C ：A C B U U U ...21-== D ：A C B U U U . ..2 1== 7. 电力系统发生三相短路后，短路电流（周期分量与非周期分量之和）的最大值一般出现在短路后（ C ） A ：0秒； B ：0.005秒； C ：0.01秒； D ：0.02秒。 8. 短路电流量大的短路为（D ） A ：单相短路 B ：两相短路 C ：两相短路接地 D ：三相短路 9. P －δ曲线被称为（ D ） Ａ：耗量特性曲线 B ：负荷曲线 C ：正弦电压曲线 D:功角曲线 10.无限大功率供电系统，发生三相短路，短路电流非周期分量起始值（ B ） A ：cp bp ap i i i == B ：cp bp ap i i i ≠≠ C ：cp bp ap i i i ≠= D ：cp bp ap i i i =≠ 11．理想同步发电机，q 轴同步电抗xq 和次暂态电抗xq ″的大小顺序是（ B ） A ：xq=xq ″ B ：xq ＞xq ″ C ：xq ＜xq ″ D ：都不对 12．单相短路中，附加阻抗?Z 为（ C ） A ：Z 0Σ B ：Z 2Σ C ：Z 0Σ+ Z 2Σ D ：Z 0Σ∥Z 2Σ 13．单相短路的序分量电流边界条件是（ B ） A ：i 1+i 2+i 0=0 B ：i 1=i 2=i 0 C ：i 1+i 2=0 D ：i 1=i 2 0/d dP E >δ
电路基本分析 电路基础期末考试试卷1 A 卷 一、判断题(每题2分) 1. 在换路瞬间，如果电感电流不跃变，则电感电压将为零。（ ） 2. 当电感元件在某时刻 t 的电流 i (t ) = 0时，电感元件两端的电压 u (t )不一定为零；同样，当 u (t ) = 0时，i (t )不一定为零。 3. 实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。（ ） 4. 某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。当某层发生开路故障时，另二层电器一般不能正常工作。（ ） 5. 如图所示，当 i 1 按图示方向流动且不断增大时，i 2 的实际方向如图所示。（ ） 分享于上学吧资料分享 课后答案 二、填空题(每题1分) 1. 正弦量的三要素是指（ ）、（ ）、（ ） 2. 线性无源二端网络的阻抗与网络的结构、元件参数及（ ）有关。 3. 复功率 ~S 的定义为 ~ S =（ ），它的实部表示（ ）功率，它的虚部表示（ ）功率，它的模表示（ ），它的辐角表示（ ）。 4. 对称三相电路中，电源线电压为220V ，负载作三角形联结，每相阻抗Z = 22，则线电流为（ ）；三相总有功功率为（ ）。 5. 由q u 平面中一条曲线所确定的元件称为（ ）元件；由 i 平面中一条曲线所确定的元件称为（ ）元件。 6. 只具有单一节点对的电路的节点电压方程U =（ ），它称为（ ）定理。 7. n 个节点、b 条支路的连通图，其树支数为( )，连支数为( )。 8. 已知某无源网络的导纳Y = (2 + j2)S ，则该网络的阻抗为（ ），网络为（ ）性 。 9. 选择u 、i 为关联参考方向时，50 电阻元件的 u 、i 关系为（ ），100F 电容元件的u 、i 关系为（ ）,10mH 电感元件的u 、i 关系为（ ）。 10. RLC 串联电路中，R = 50 ，L = 50 mH ，C = 10F ；电源电压U S =100V ，则谐振时电流I = ( )；品质因数Q = ( )。 11. 试为(a)、(b)两个图各选两种树，分别画在括号内。 （ ）,（ ） 12. 图示电路中，N 0为不含独立源的线性网络。当U S = 3V 、I S = 0时，U = 1V ；当U S = 1V ，I S = 1A 时，U = 0.5V 。则当U S = 0，I S = 2A 时，U 为（ ）V 。（ ） 13. 图示为RLC 串联电路的频率特性曲线，其中感抗X L 的曲线为____________；容抗X C 的曲线为____________；电抗X 的曲线为___________；阻抗Z 的曲线为___________。 14. 含源二端电阻网络N S 如图所示，若测得开路电压U ab 为10V ，短路电流I ab 为5A ，则该网络的电压电流关系为U =（ ）。 15. 当一线圈（含R 、L ）与直流电压12V 接通时，其电流为2A ，与正弦电压 V 100cos 212t u π=接通时,电流为1.2A ，则线圈的电阻R = ( )，电感L = ( )。
卷号：（A）（2016年6月）机密 湖北师范大学期末考试试卷 电路分析参考答案 考试范围一至五章命题人程永山院系计算机科学与技术考试形式闭卷课程类别必修学期20161 专业通信/物联网工程 一、判断题（请在你认为正确的陈述的题号后打“√”，错误的打“×”， 本大题共10小题，每小题1分，共10分） 1、电路分析中一个电流得负值，说明它小于零。（×） 2、电流由元件的低电位端流向高电位端的参考方向称为关联方向。（×） 3、支路电流法和回路电流法都是为了减少方程式数目而引入的电路分析法。（√） 4、应用结点电压法求解电路时，必须选择参考点。（√） 5、从电压、电流瞬时值关系式来看，电感元件属于动态元件。（√） 6、几个电容元件相串联，其电容量一定增大。（×） 7、正弦量可以用相量来表示，因此相量等于正弦量。（×） 8、电阻电感相并联，I R=3A，I L=4A，则总电流等于5A。（√） 9、通过互感线圈的电流若同时流入同名端，则它们产生的感应电压彼此增强。（√） 10、由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。（√） 二、填空题（请将正确答案填入空格内，本大题共10个空，每空1分，共 10分） 1、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源I S=20 A。 2、几个电流源并联的等效电流等于所有电流源的电流代数和。 3、有n个节点，b条支路的电路图，其独立的KCL方程为n－1个。 4、在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源短 路，而电流源开路。
5、不加输入信号，由电路初始储能产生的响应称为零输入或储能响应。 6、用一阶微分方程描述的电路，或含有一种储能元件的电路称为一阶电路。 7、已知负载阻抗为Z =10∠60oΩ，则该负载性质为感性。 8、单一电感元件的正弦交流电路中，复阻抗Z=j X L 。 9、两个具有互感的线圈顺向串联时，其等效电感为 L=L 1+L 2+2M 。 10、理想变压器次级负载阻抗折合到初级回路的反射阻抗Z 1n = n 2Z L 。 三、选择题（从备选答案中选择正确答案，本大题共10小题，每小题2分，共20分） 1、当电路中电流的参考方向与电流的真实方向相反时，该电流（B ）。 A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值 2、两个电阻串联，R 1:R 2=1:2，总电压为60V ，则U 1的大小为（B ）。 A 、10V B 、20V C 、30V 3、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（C ）。 A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω 4、在正弦交流电路中，电感元件的瞬时值伏安关系可表达为（C ）。 A 、u ＝iX L B 、u ＝j i ωL C 、u ＝L d i /d t 5、u ＝-100sin(6πt ＋10o)V 超前i ＝5cos(6πt -15o)A 的相位差是（C ）。 A 、25o B 、95o C 、115o 6、已知电路复阻抗Z ＝(3－j4)Ω，则该电路一定呈（B ）。 A 、感性 B 、容性 C 、阻性 7、一个交流RC 并联电路，已知I R =6mA ，I C =8mA ，总电流I 等于（B ）。 A 、14 mA B 、10 mA C 、2 mA 8、一个理想变压器，已知初级电压为220V ，初级匝数N 1=660，为得到10V 的次级电压，则次级匝数N 2为（C ）。 A 、50匝 B 、40匝 C 、30匝 9、三要素法中求稳态值y(∞)时，应将电感L （B ）处理。 A 、开路 B 、短路 C 、不变 10、RC 电路暂态时间常数0 越大，表示变化过程（B ）。 A 、越快 B 、越慢 C 、不变 四、计算题（按题目要求分析、计算下述各题，写出主要计算步骤及结果，每小题15分，共60分） 1、求图1电路中的电流I 3。（电路见下一页）

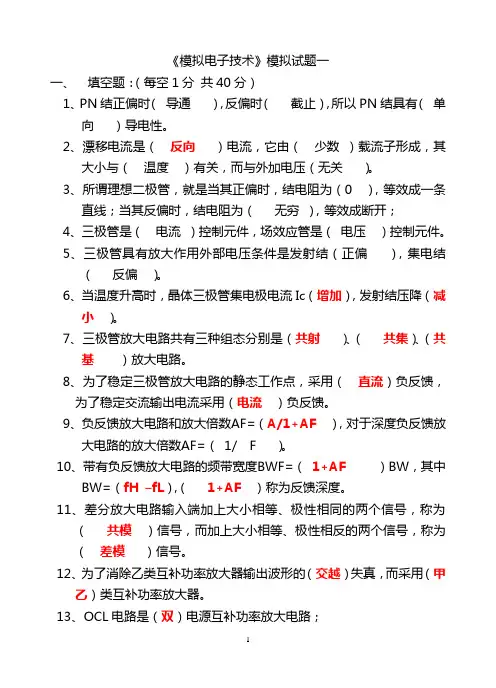

注：在没有真题的情况下，本文不失为一篇参考价值很高的卷子 电路与电子技术基础复习题 一、基本概念题： 1、电路包括电源、负载和中间环节三个组成部分。 2、电源或信号源的电压或电流，称为激励，它推动电路的工作；由它在电路各部分产生的电压和电流称为响应。 3、习惯上规定正电荷运动的方向为电流的实际方向。 4、选定同一元件的电流参考方向与电压参考方向一致，称为关联参考方向。选定同一元件的电流参考方向与电压参考方向相反，称为非关联参考方向。 5、若电阻元件的伏安特性可以用一条通过平面坐标原点的直线来表征，称为线 性电阻元件。若电阻元件的伏安特性可以用一条通过、平面坐标原点的曲线来表征，就称为非线性电阻元件。 6、在电压和电流的关联参考方向下，欧姆定律表示为u=Ri 。 在电压和电流的非关联参考方向下，欧姆定律表示为u=-Ri 。 7、基尔霍夫电流定律(KCL)：任何时刻，对任一节点，所有支路电流的代数和恒 等于零。 基尔霍夫电压定律（KVL）：任何时刻，沿任一回路各支路电压的代数和恒等于零。 8、下图所示电路中，I1=2 A，I2=3 A, I3=-2 A；I4=-3A 。
9、下图所示电路中，已知I1=1 A，I2=10A，I3=2 A，I4=-13A 。 10、1度=1K W h=3.6×106 J 11、将放大电路中的一部分或全部回送到输入回路的过程称为反馈。 12、整流的目的是将交流电变成直流电。 13、串联型稳压电路中的调整管必须工作在放大状态。 14、多级放大电路中输入信号为零时，输出信号电压不为零的现象称为零点漂 移，能够抑制此现象的放大电路是差动放大电路。 15、在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值 上离散的信号叫做数字信号。 16、数字电路中机器识别和常用的数制是二进制。 17、（365）10＝（101101101）2＝（555）8＝（16D）16 18、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。 19、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路 也称为逻辑电路。在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。 20、8421 BCD码是最常用也是最简单的一种BCD代码，各位的权依次为8 、 4 、2 、1 。 21、使用三态门可以实现总线结构；使用OC 门可实现“线与”逻辑。 22、一般TTL集成电路和CMOS集成电路相比，TTL集成门的带负载能力强， CMOS集成门的抗干扰能力强；CMOS集成门电路的输入端通常不可以悬空。
大学 试 卷 题号 四五六 七 八九 十 十 十 总分 得分 得分 5 i 命题人： 试卷编号 审批人： 试卷分类（ A 卷或 B 卷） A 学期： 2006 至 2007 学年度 第 1 学期 课程： 电路分析基础 I 专业： 信息学院 05 级 班级： 姓名： 学号： （ 本小题 5 分 ） 求图示电路中 a 、 b 端的等效电阻 R ab 。 R 1 R 2 R ab =R 2 （本小题 6 分 ） 图示电路原已处于稳态，在 t 0 时开关打开， 求则 i 0 。 4A 1F 05.H
i(0+)=20/13=1.54A
（ 本 大 题 6 分 ） 求图示二端网络的戴维南等 效电路。 15V - 1 三、 得分
u ab=10v, R 0=3Ω
七、 得分 I 1=4A, I 2=6A, I 3=I 1-I 2=-2A 八、 得分 （本小题 10 分 ） 用节点分析法求电压 U=4.8V U a 、 U b 及电流 I （本小题 5 分 ） 电路如图示 , 求 a 、 b 点对地的电压 U a =U b =2v, I=0A. 分 ） 试用网孔分析法求解图示电路的电流 I 1 、 I 2 、 I 3 。 34V U 。 （本大题 4I 1 12V I 2 5 I 3
（ 本 大 题 12 分 ） 试用叠加定理求解图示电路中电流源的电压 3V 4A 单独作用时， u ' =8/3V; 3V 单独作用时， u '' =-2V; 共同作用时， u=u '+u '' =2/3V 。 十、 得分 （ 本 大 题 12 分 ） 试求图示电路中 R L 为何值时能获得最大功率，并计算此时该电路效率 Uoc=4v,R 0=2.4 Ω; max 100 % 为多 少。 4A
1．下列关于电路中参考方向叙述正确的是 ( ) A．参考方向是为了计算电路的方便而假定的方向。 B．参考方向一定与实际方向相反。 C．参考方向一定与实际方向一致。 D．若某元件的电压与电流参考方向一致，则该元件的电压与电流的实际方向也一致。 2．电路如图1所示，则图中I的电流大小为 ( ) A．0 A B. 0.5 A C. A D. 1.5 A 3．电路如图2所示，电路中a、b两端间等效电阻R ab为 ( ) A.3 Ω B. 4 Ω C. 5 Ω D. 6 Ω 4．电路如图3所示，m与n点的电位差为 ( ) A. 1 0 V B. 1 1 V C. 1 2 V D. 1 3 V 5．已知函数波形如图4所示，则用单位阶跃函数描述正确的为( )。 A．2
B. 2 C. 2 D. 2 6．已知正弦量，则该正弦量所对应的相量可以表示为 ( )。 A.5 B. 5 C. 5 D. 7．已知如图5所示的某单一元件电压、电流分别为，, 则该元件为( )。 A．电压源 B. 电阻 C. 电感 D. 电容 二、填空题
1．电路如图6所示，则端口ab的开路电压大小为。 2. 电路如图7所示，则端口的等效阻抗R eq的大小为。 4．一只额定功率为40W的日光灯接到 110V，50Hz的交流电上，其等效 电路如图9所示。测得电路上的电流为 A,则该日光灯的功率因数为。 5．已知某函数f(t)=3+4, 则该函数通过拉普拉斯变换后的象函数为。 6. 电路如图10所示，电路原来处于稳态，t=0时开关断开，则) 为。 8．耦合电感电路如图12所示，该端口的等效电感大小为。 三、分析计算题 (10分) 电路如图14所示，通过分析和计算求：(1) U x的大小；(2)受控源的功率； (3) 受控源实际上吸收功率还是发出功率？
A 卷《汽车电路分析》第1页，共4页 期末考试试卷 《汽车电路分析》课程（A ）卷 适用0711001、0711002、 0711003、0741001班 考试 一．选择题（每小题2分，共20分） 1．符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2，导线的主色是( )。 A ．红色 B ．白色 C ．黑色 D ．黄色 2．为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车 辆上使用的保护装置的是( )。 A ．熔断器 B ．易熔线 C ．保险丝 D ．断路器 3．在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含义是( )。 A ．与蓄电池正极相连，始终有电的的接线柱 B ．与蓄电池负极搭铁相连的接线柱 C ．可以通过一个特定开关打铁的接线柱 D ．在点火开关正常接通时才与蓄电池正极相同的接线柱 4.下列哪个性能不属于半导体的特征( )。 A ．杂敏性 B ．热敏性 C ．电敏性 D ．光敏性 5.导线的截面面积主要取决于( )。 A ．用电设备的工作电流 B ．用电设备的内阻 C ．用电设备的电压 D ．用电设备的功率 班 级：________________ 姓 名：__________________ 学 号：______________ -----------------------------------------------------------------------------密 封 线--------------------------------------------------------------------------
广东海洋大学 -- 学年第 学期 《数字电子技术基础》课程试题■考试■A 卷■闭卷课程号： 16632205□考查□B 卷□开卷题 号一二三四五六七八九十总分阅卷教师 各题分数1025 153020100实得分数一．填空题。(每题2分，共10分) 1．将二进制数化为等值的十进制和十六进制： (1100101)2=( 101)10 =(65)162．写出下列二进制数的原码和补码： (-1011)2=( 10001011)原=( 11110101)补3．输出低电平有效的3线 – 8线译码器的输入为110时,其8个输出端的电平依次为 1011111 。 07~Y Y 4．写出J 、K 触发器的特性方程： ；5. TTL 集电极开路门必须外接__电源和上拉电阻______才能正常工作。二．单项选择题。（1～15每题1分，16～20每题2分，共25分）1．余3码10001000对应的8421码为（ B ）。A ．01010101 B.10000101 C.10111011 D.111010112.使逻辑函数为0的逻辑变量组合为( D ) )')(')(''(C A C B B A F +++= A. ABC=000 B. ABC=010 C. ABC=011 D. ABC=1103．标准或-与式是由（ B ）构成的逻辑表达式。 A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与 班级： 姓名： 学号： 试题共 10 页 加白纸 1 张密 封 线习题到试卷连备进；对于布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。度内来中资料
