乳化沥青稀浆封层工艺
乳化沥青稀浆混合料是指用适当级配的石料或砂为骨料，以乳化沥青为结合料，必要时加入一定量的粉料(水泥、粉煤灰、矿粉)、添加剂后和水按一定比例拌和而成的，具有流动状态的沥青混合料。该混合料通过稀浆封层车连续、均匀地摊铺在路面上形成的沥青表面处理薄层，用来作为原路面的保护层或磨耗层。稀浆封层混合料在水分蒸发干燥硬化成型后，其外观与细料式沥青混凝土相似，均有耐磨、抗滑、防水、平整等技术性能，是一种沥青路面养护用新材料、新工艺、新结构。
一、稀浆封层特点：
用阳离子乳化沥青拌制稀浆混合料时，沥青乳液中的沥青微粒表面带有正电荷，湿矿料表面带有负电荷。由于异性电荷相吸的原因，沥青微粒可透过矿料水膜，牢固地吸附在矿料表面。若采用阴离子乳化沥青，在拌和稀浆混合料时，在矿料中若加入水泥或石灰粉。矿料表面附有钙、镁离子，带正电荷，沥青与矿料的粘结力同样得到提高。摊铺稀浆封层混合料时，只要原路面清扫细润，稀浆中沥青微粒能与原路面上露出的矿料很好地粘结，稀浆能透到路面缝隙中去，加强与原路面的结合，在拌和稀浆混合料时，加入的水对沥青乳液起到了稀释的作用，降低了沥青乳液的粘度，使之有着更好的流动分散性，使沥青微粒完全地均匀裹覆在所有矿料的表面上，形成一定厚度的沥青薄
膜，既有足够的结构沥青粘附矿料，又无过多的自由沥青降低混合料热稳定性和强度。．
稀浆封层主要特点如下：
(1)防水：稀浆混合料的骨料粒径较细，并且具有一定的级配，乳化沥青稀浆混合料成型后，它能与路面牢固地粘附在一起，形成一层密实的表层，防止雨水或雪水渗入基层。
(2)防滑：由于乳化沥青稀浆混合料摊铺层较薄，并且其级配中的粗料分布均匀，如果沥青用量合适，不会产生泛油现象，路面具有良好的粗糙度，摩擦系数明显增加，抗滑性能好。
（3）耐磨耗：由于阳离子乳化沥青对酸、碱性骨料都具有良好的粘附性，因此稀浆混合料可选用坚硬的耐磨的优质矿料，因而可已得到很好的耐磨性，延长路面的使用寿命。
（4）填充作用：乳化沥青稀浆混合料中有较多的水分，拌合后呈稀浆状态，具有良好的流动性，这中稀浆有填充和调平作用。Dui8路面细小的裂缝和路面松散脱落造成路面不平，可用稀浆封层处治，改善路面平整度。
（5）施工成本低：相对于热料摊铺而言，由于是常温施工，无需加热，而且施工速度快，节省人力、物力、财力，经济性好。
（6）不足：稀浆封层不能补救由于路基强度和稳定性能不佳而引起的路面开裂和变形，也布不能改善沥青路面因由过多而引起的泛油，稀浆封层还需要早起养护，对原材料的适配性要求较高，对于不能封闭交通的路段，不能提供原材料的情况，不宜采用稀浆封层施工。
二稀浆封层结构分类机选择
而根据破乳速度又分为在道路工程中常用的乳化沥青阳离子型，
快裂（RS）、中裂（MS）、和慢裂（SS），用于稀浆封层的乳化沥青一般是慢裂型的，而且目前已使用阳离子型为主。
稀浆封层前要针对封层路面的路况及交通量等情况确定稀浆封层的结构类型。国际稀浆封层协会（ISSA）,把稀浆封层分为三种类型：细封层类型（ES-1），中封层（ES-2），粗封层（ES-3）。
细粒式乳化沥青稀浆封层，由于其矿料级配非常细，其最大偶的用车是填补裂缝，拌制这中混合料时，沥青用量要多一些，以增强他们的粘结力，这种稀浆封层混合料可用于由裂缝路面的第一层封层，以填补裂缝后再铺第二层中粒式稀浆封层，或在中粒式稀浆封层上作第二层磨耗层，这种稀浆封层还可以用于粒料基层的上封层。
中粒式乳化沥青稀浆封层，是一种应用普通的稀浆封层，该混合料中有足够的细料可填补裂缝，同事又有较粗的集料可承担交通量，因此有相当宽的应用范围。它可以在粗粒式封导能上能下作上封层，但是这种封层不能用于主干线公路上的单层表处，若用于升级配的沥青碎石上封层是相当成功的。
粗粒式乳化沥青稀浆封层，一般可用于重交通道路的上封层，适用于温度变化大的地区，也可以用于粒料基层上的多层封层，一般在多层封导中用于下面的一层。
三稀浆封层各种材料的作用
稀浆混合料的主要组成料时骨料、乳化沥青和水，还可根据需要适当
的添加矿物填料和化学剂，所有的材料都有各自特定的要求，应遵照相关规范要求选择。．
(1)、乳化沥青
乳化沥青是稀浆混合料的重要组成部分，他用来裹附骨料，最终作为粘结料存在于稀浆封层中。在道路工程中常用的乳化沥青有阳离子型和阴离子型，而根据破乳速度又分为快裂（RS）、中裂（MS）、和慢裂（SS），用于稀浆封层的乳化沥青一般是慢裂型的，而且目前已使用阳离子型为主。
（2）、骨料
骨料是稀浆混合料的重要组成部分，它形成了矿物骨架。通常可用于热沥青施工的石料均可用于稀浆封层，如石灰岩、花岗岩、玄武岩等。用于稀浆封层的骨料首先满足特定的级配要求，其次应干净、坚硬、完全破碎，外观均匀，还须控制泥土含量即砂当量，泥土含量越高，危害越大。根据稀浆封层路面所使用石料级配类型，可将其分为细封层、中封层和粗封层三种类型。
（3）水
谁也是稀浆混合料的重要组成部分，它影响混合料鄂工作特性。稀浆混合料中的水友三个来源：骨料中的水、乳化沥青的水和预湿骨料的水。
（4）矿物填料
矿物填料的使用主要有三个目的：
①、改善骨料级配；
②、促进稀浆混合料的稳定性；
③、调剂破乳速度；
矿物填料被认为是骨料的一部分，其用量一般是矿物骨料总量的
0.5%～2%,使用最多的填料时水泥，其次是石灰，这两种填料具有化学活性的，也可使用石灰石粉，但是它只能调整矿料的级配。
（5）添加剂
添加剂的作用是调节拌和时间和破乳速，与填料的不同之处是可溶于水，不改变骨料的级配。常用的添加剂可分为俩大类：无机盐类和表面活性剂类。
四、技术要求
乳化沥青稀浆封层技术是利用乳化沥青、骨料、矿粉、水、水泥、添加剂的那个无聊，集中载于稀浆封层机，并通过封层机本身实现按一定得比例拌和成糊状流动均匀地稀浆混合物并将其均匀地摊铺到路
面上，形成密室、坚固、耐磨的表面封层。该封层凝固快，施工数小时内就可以开放交通，通过交通车流量的反复碾压后，表面自然光滑平整并且增加了密实度。
矿料在稀浆封层混合料中起骨架作用，其最大粒径有稀浆封层的厚度决定，矿料要有良好的级配，材质要坚硬耐磨表面粗糙，不含泥土杂物和超径颗粒，砂当量试验应低于45%。
填料主要是改善矿料级配，提高稀浆封层的稳定性，调整破乳的速度，提高封层的强度。填料可分为化学活性填料，如水泥、石灰粉等，不具有化学活性的填料一般是指一般矿粉等。选用填料主要考虑填料与
矿料、乳化沥青的反应及相容性，应有利于稀浆封层混合料的拌和、摊铺和成型。采用的填料是水泥，其次是石灰粉等。．
使用矿粉，其质量应符合《公路沥青路面施工技术规范》的有关规定。
水主要是调整稀浆混合料的稠度，使其具有良好的拌和及摊铺条件。水量的多少取决骨料的级配，原路面状况、施工气候等因素。水量不足稀浆流动性差，不易灌缝、找平、与原路面结合不牢。水量过多，稀浆侧离析流淌，降低油石比，影响封层质量。为此，施工中要严加控制水量。
合理的希浆封层配合比，是保证封层质量的前提，试验的目的是为了：
①、检验组成材料之间的兼容性；
②、合理的油石比；
③、最短的养护时间；
④、检查混合料的抗水性能。
所以必须做以下混合料试验：
（1）、拌和试验。将稀浆混合料的组成成分按一定的比例混合搅拌，观察搅拌过程中的象，确定可拌和的时间，矿粉矿粉填料或液态添加剂的使用，检验乳化沥青和石料的兼容性，判断是否适于摊铺。此试验应在预计的施工期间最高气温下进行。
（2）、粘结力试验。将稀浆混合料制成小圆饼状的试件，在养护过程中的特定时间点使用粘结力试验仪在试件表面时间扭矩。要求可开放交通的最小扭矩为20kg.cm。
、湿剥落试验。判断混合料抗水破坏的能力。）3（．
此试验采用完全固化的稀浆混合料进行水煮，判断沥青膜的保持率，合格的混合料应在90%以上。
（4）、湿轮磨耗的试验。次试验用于确定沥青最小用量。按照不同的油石比拌制稀浆混合料并制成圆饼状的试件，经过特定程序的养护后，在规定的压力下使用特定的橡胶管以一定旋转速度碾磨试件表面，要求碾磨后的损失量不超过规定值。
五、稀浆封层工艺流程：
稀浆封层是由专门的机械-稀浆封层摊铺机自动连续作业完成的。从
各种材料储藏-供料（计量系统）-搅拌-出料-摊铺等，都由一台机械完成，一般十分钟即可摊铺1500～2000m2以上（厚度6mm）。摊铺后的稀浆封层经过自然养生（乳液破乳、初凝、固化成型），2～4h就
可开放交通。在经车辆碾压，形成沥青处治层（一般不需要压实机碾压）。当然气温较低、温度大或封层厚度增加时，开放交通所需要时
间相应延长。
具体程序如下：
（1）材料准备
①、骨料
制配沥青稀浆混合料，主要材料除乳化沥青外，就是选定适宜的级配骨料。骨料可以是轧碎的天然石，以及天然砂、石灰材料的等。凡适合于热拌路面的骨料，同样适用于稀浆封层。要求骨料坚硬耐磨、粗糙多棱角、立体状颗粒、干燥洁净，无泥土和有机杂质。通常用强按
级配掺配一定的矿粉或天然砂拌和均度高的机轧碎石的筛漏骨料，匀。
对级配骨料一定要进行试验，方法参照ASTM有关规范。其中对小于5mm以下的细级配骨料必须检验砂当量，由试验确认，并规定砂当量不低于45%。
骨料级配标准可参照JTJ032中表D.10，也可参照ISSA标准如下表：ISSA规定的稀浆封层骨料级配及材料用量
筛孔尺细封一般封粗封特粗
筛ISSIIIISSISSinmISSI
过筛百分0.5001//23/80.375127000
9520 30.187100100100100 100 70 100
10010085
476050.09379047085100610069090100
2380200.0469102506874470 36025950.023411901344501306042130
149 0.0117 297 15～10～21 515
～25 7～28～20
10～45
74
0.0059 18 5～15 19～34
0.0029
14～25
8～17
4～8
经过养护的最大厚度in mm 0.125 3.2 1/4 ～5/16 3/8～7/16
6.4～8 9.5～11
10～干粒料 ib/yd kg/m2 610 2.2～～15 15～25
5.4～8.1 8.1～13.6 5.4
7.5～13.5
6.5沥青（占骨料重量）%
～～1016
12
注：表列资料适用于矿渣、压岁的天然石料，但不适用于重量轻的材料，如膨胀性土或页岩等。
②、乳化沥青
乳化沥青在稀浆混合料中起着重要作用，即作骨料的粘结料。它的性
质对粘结力及破乳成型时间有直接影响。而它的性质又取决于沥青的
品质和相适应的乳化剂，因为稀浆混合料最终还是沥青的混合首先应
检验沥青的质量，在生产或检验乳化沥青质量之前，因此，料。．
沥青应符合JTJ032中表C.1和C.2的技术要求。慢裂阳离子乳化沥
青是专门用于拌和性乳化沥青混合料(JTJ032的表C.3中BC-3类)。
慢裂型阳离子乳化沥青质量检验标准
筛上剩余不大0.3%
+电
慢破乳速度试4粘度C25.3(s)100
不小60%
蒸发残留物含
8200 80% 97.5%2(100℃5s)0.1mm 残留延蒸发残留物性质针入不小三氯乙不小(2 溶解5% 1%贮存稳定(5不小 1不大)
2/3
与矿料的粘附性，裹覆面积不小于无粗颗粒或结块℃低温贮存稳定度(-5)
③、其他材料
其他材料包括水、填料和添加剂。
适宜的加水量是保证混合料稠度和摊铺效果的前提；填料即外加促凝
剂，采用32.5水泥，它的作用主要是调整矿料的级配、改善稀浆的
和易性以及加快稀浆固化成型，其质量要求主要是目测干燥、无结块
即可；添加剂用于调整混合料的破乳速度，其添加量根据施工现场实
际情况而定。
⑵配合比设计
①、拌和试验。用来确定稀浆封层施工时的外加水量，水的用量要保
证拌出的稀浆稠度适宜，拌和的时间不得少于1min，又不能大于3min。②、油石比的确定：稀浆封层的油石比可通过两组试验来确定，
湿轮磨耗试验确定最低用油量，负荷轮试验确定最高用油量。浸水，负荷车轮试验的粘砂量测试值应小于1h的磨耗值应小于538g/m 538g/m。⑶施工机械：矿料箱容积(m3)采用德国进口的稀浆封层机，该机的主要参数：马；2.3上车发动机功率(；8添加剂箱容积⑴：500；乳液箱容积(m3)：；填料箱容积～3.8；水箱容积力)：65(m3):1.9；摊铺宽度(m)：2.5 30⑴：500；摊铺厚度(mm)：3～。⑷施工准备工作先对原路面上的坑洞、边线破损等病害进行修对已有的裂缝预先进行灌缝处理；补，坑洞较深时，分层填补并压实；泛油严重的区域做拉毛对于大的壅包和车辙，预先进行铣刨和填补，修补的路面经目测已基本稳定。施工用的材料改性乳处理。封层前，化沥青、矿料、水、填料等一次备齐，并进行质量检查，运至施工现另准备两辆乳化沥青罐施工用的机械设备除一台稀浆封层机外，场。车、一台装载机和一辆工具车，所有这些设备均保持良好的工作状态。⑸试验路段试验路段，进一步验证为了保证施工组织的流畅，先修筑100m 配合比的合理性并对施工组织作出更合理的调整。 2、施工工艺流程封层机就位清洁路面放样划线 (封闭交通单车道)
摊铺局部人工处理初期养护开放交通。
⑴封闭交通：先由交通安全管理人员将交通半幅封闭。．
⑵清洁原路面：清除路面上的杂物。
⑶放样划线：稀浆封层机沿着路面标线行进。
⑷封层机就位：根据施工的顺序，将装满材料的封层机开到施工起点，并调整好摊铺的宽度和厚度。
⑸摊铺：根据配合比调整好封层机各料门的开度。在摊铺过程中随时检查厚度和平整度，并及时进行调整。
⑹局部处理：混合料摊铺后，应立即进行人工找平，找平的重点是起点、终点、纵向接缝，过厚、过薄或不平处，尤其对超大粒径矿料产生的纵向刮痕，应尽快清除并填平。
⑺初期养护与开放交通：在初期养护时间内(即开放交通前)，不允许任何车辆和行人在封层上通行，否则将影响稀浆封层质量。当估计封层粘结力达到200N.cm时，即可开放交通。
3、施工中应注意的问题
⑴稠度
稀浆混合料在进入摊铺箱后应保持良好的和易性。在实际施工中应根据实际情况对用水量作一些调整，以保证混合料合适的粘稠度。
⑵破乳时间
破乳过早常常是造成施工质量问题的重要原因。稀浆混合料应该在搅拌和摊铺过程中保持必要的稳定性，过早的破乳造成沥青结团、厚薄不均、刮痕等现象，而且对封层与原路面的粘结非常不利，破乳时间过长会影响成型时间。解决办法是通过调节水量或适当加入一些化
学添加剂来实现对破乳时间的控制。．
⑶接缝
应尽可能地减少横向和纵向接缝。横向接缝重叠处容易造成隆起现象，因而横向接头的搭接量应尽可能减至最小。为解决这一问题，可将油毡或铁皮放在头一车的结尾处，下一车摊铺时将摊铺箱置于其上，待
摊铺后再将油毡或铁皮连同上面的混合料一起移走。
⑷其他应注意的问题
①应在干燥情况下进行施工，且施工时气温不应低于10℃；
②应用稀浆封层铺筑机施工。铺筑机应具有贮料、送料、拌和、摊铺和计量控制等功能。摊铺时应控制如集料、填料、水、乳液配合比例。当铺筑过程中发现有一种材料用完时，必须立即停止铺筑，重新装料后再继续进行。搅拌形成的稀混合料应符合质量要求，并有良好的施工和易性；
③稀浆封层铺筑机工作时应匀速前进，达到厚度均匀、表面平整的要求；
④稀浆封层铺筑后，必须待乳液破乳、水分蒸发、干燥成形后方可开放交通。
稀浆封层施工工艺框图
装料
封闭施工车道机具到施工现场
清扫施工路面摊铺箱与摊铺的安装
调试稀浆混合料
调整摊铺箱
调整摊铺厚度
开始摊铺手工作业
小时4～3封闭交通
5、透层、封层、粘层施工 5.1透层施工 5.1.1材料 透层油选用乳化沥青喷洒，喷洒后通过挖掘确认透层油渗透基层深度不小于5mm，并与基层联结成为一体。透层油质量应符合规范要求。透层油通过调节稀释剂的用量或乳化沥青的浓度得到适宜的粘度，基质沥青的针入度不小于90。 5-1透层乳化沥青技术要求： 沥青：透层沥青采用慢裂乳化石油沥青,封层采用PC-2型阳离子
乳化石油沥青。基质沥青采用中石化H-70重交石油沥青。 5.1.2施工准备 5.1.2.1作业面的清理：首先进行人工清扫，用钢刷刷去表面浮动的夹层，用森林灭火器吹净，清除所有的杂草、松动的石粒、泥块以及其他障碍物。然后报请监理工程师对作业面进行验收，监理签认后方可进行下道工序。 5.1.2.2对路缘石及人工构造物用彩条布予以覆盖防护，然后喷洒乳化沥青透层油。 5.1.3透层油施工方法 乳化沥青透层油喷洒车在进行喷洒时由电脑自动控制，沥青撒布温度不超过60℃，洒布车喷嘴的槽口与喷管中心线的夹角应调整为20o-30o，离地高度为25cm，车速控制在2.5km/h之内，。喷洒时透层油达到均匀、当有花白遗漏时应人工补洒，补洒过量时应立即撒布石屑，必要时作适当碾压，喷洒后通过钻孔或挖掘确认透层油渗入基层的深度不小于5mm，并与基层联结成一体。透层油用量为0.4-0.7L/㎡。 5.1.4质量检测方法及标准 在施工过程中，应按表5-2规定对透层进行检测。 5-2施工过程中透层质量的检测要求
5.1.5施工注意事项 5.1.5.1透层施工之前，必须对基层检查，各项指标满足要求后才能进行透层的施工。 5.1.5.2用于半刚性基层的透层油应紧接在基层碾压成型后稍变干燥，但尚未硬化的情况下喷洒。如果由于洒布车故障、乳化沥青供应问题或其它原因，出现不能在基层表面稍变干情况下及时喷洒，必须经过建设单位、总监办同意。 5.1.5.3 雨天或大风天气严禁施工。气温低于10℃情况下严禁进行透层油施工。 5.1.5.4 透层油的用量应根据下卧层的表面粗糙程度通过试洒确定，以不流淌作为基本要求。 5.1.5.5 透层油应采用智能型沥青洒布车一次喷洒均匀，起步及终止时必须采取措施，避免喷量过多或过少，横向搭接处应调整好宽度，避免搭接处喷量过多或漏洒现象。 5.1.5.6 透层油必须洒布均匀，有花白遗漏应人工补洒，喷洒过量的立即撒布石屑或砂吸油，必要时作适当碾压。透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮。透层油达不到渗透要求必须更换透层油品种。 5.1.5.7 透层油洒布后的养生时间随透层油的品种和气候条件由试验确定，确保液体沥青中的稀释剂全部挥发、乳化沥青渗透且水分蒸
稀浆封层 施工操作规程编制: 审核: 批准: 湖北久创道路工程有限公司 二○一五年十月
目录 1 总则 (3) 2 术语 (3) 3 原材料及稀浆混合料 (5) 3.1 矿料 (5) 3.2 （改性）乳化沥青 (6) 4 稀浆封层施工 (9) 4.1 一般规定 (9) 4.2 施工准备 (9) 4.3 交通管理与控制 (12) 4.4 原路面的处理 (13) 4.5 铺筑试验段 (13) 4.6 稀浆封层的施工 (14) 5 施工质量控制 (17) 5.1 施工前的材料与设备检查 (17) 5.2 施工过程的质量控制 (17) 5.3 交工验收阶段的质量检查与验收 (18) 6 工程计量 (19) 7 工程资料 (20) 8 安全、环保和文明施工的措施 (21) 8.1 安全施工措施 (21) 8.2 文明施工措施 (21) 8.3 环境保护措施 (22) 9 工程总结 (23)
1 总则 1.1为指导稀浆封层的施工、质量控制与竣工验收，保证工程质量，根据国家相关标准和规范，结合本企业的具体施工水平，特制订本公司的《稀浆封层施工操作规范》。 1.2稀浆封层的应用范围： 1.2.1.二、三、四级公路沥青路面的预防性养护罩面； 1.2.2.新建或改扩建各等级公路（包括高速公路）的下封层。 1.2.3稀浆封层作为表层罩面时应与原路面粘结牢固，有良好的抗滑性能和封水效果，坚实、耐久、平整。 1.2.4稀浆封层必须文明施工，应遵守国家环保法规，注意保护环境。 1.2.5稀浆封层施工应保证安全，配备良好的劳动保护措施。 1.2.6稀浆封层施工除遵照本规范外，还应符合现行国家及行业颁布的有关标准、规范和法规。 条文说明 稀浆封层一般用做路面的表层罩面，当用于下封层时，抗滑性能可不作要求。原路面状况会对稀浆封层的使用效果和使用寿命产生显著影响，因此要求原路面有充足的结构强度，原路面的裂缝、坑槽等病害事先必须进行处理。 2 术语 2.1稀浆封层 稀浆封层是采用机械设备将乳化沥青、粗细集料、填料、水和添加剂按照设计配合比拌和成稀浆混合料摊铺到原路面上形成的薄层。按照矿料级配的不同，稀浆封层可以分为细封层（I型）、中封层（Ⅱ型）和粗封层（Ⅲ型），分别以ES-1、ES-2、ES-3表示；按照开放交通的快慢，稀浆封层可以分为快开放交通型稀浆封层（QT型）和慢开放交通型稀浆封层（ST型）；按照是否掺加了聚合物改性剂，稀浆封层可以分为稀浆封层和改性稀浆封层。 2.2 乳化沥青 乳化沥青是将沥青加热熔化后，经过机械的作用，以细小的微粒状态分散于含有乳化剂的水溶液中，形成水包油状的沥青乳液。在我国相应技术规范中，按
乳化沥青稀浆封层工艺 乳化沥青稀浆混合料是指用适当级配的石料或砂为骨料，以乳化沥青为结合料，必要时加入一定量的粉料(水泥、粉煤灰、矿粉)、添加剂后和水按一定比例拌和而成的，具有流动状态的沥青混合料。该混合料通过稀浆封层车连续、均匀地摊铺在路面上形成的沥青表面处理薄层，用来作为原路面的保护层或磨耗层。稀浆封层混合料在水分蒸发干燥硬化成型后，其外观与细料式沥青混凝土相似，均有耐磨、抗滑、防水、平整等技术性能，是一种沥青路面养护用新材料、新工艺、新结构。 一、稀浆封层特点： 用阳离子乳化沥青拌制稀浆混合料时，沥青乳液中的沥青微粒表面带有正电荷，湿矿料表面带有负电荷。由于异性电荷相吸的原因，沥青微粒可透过矿料水膜，牢固地吸附在矿料表面。若采用阴离子乳化沥青，在拌和稀浆混合料时，在矿料中若加入水泥或石灰粉。矿料表面附有钙、镁离子，带正电荷，沥青与矿料的粘结力同样得到提高。摊铺稀浆封层混合料时，只要原路面清扫细润，稀浆中沥青微粒能与原路面上露出的矿料很好地粘结，稀浆能透到路面缝隙中去，加强与原路面的结合，在拌和稀浆混合料时，加入的水对沥青乳液起到了稀释的作用，降低了沥青乳液的粘度，使之有着更好的流动分散性，使沥青微粒完全地均匀裹覆在所有矿料的表面上，形成一定厚度的沥青薄
膜，既有足够的结构沥青粘附矿料，又无过多的自由沥青降低混合料热稳定性和强度。． 稀浆封层主要特点如下： (1)防水：稀浆混合料的骨料粒径较细，并且具有一定的级配，乳化沥青稀浆混合料成型后，它能与路面牢固地粘附在一起，形成一层密实的表层，防止雨水或雪水渗入基层。 (2)防滑：由于乳化沥青稀浆混合料摊铺层较薄，并且其级配中的粗料分布均匀，如果沥青用量合适，不会产生泛油现象，路面具有良好的粗糙度，摩擦系数明显增加，抗滑性能好。 （3）耐磨耗：由于阳离子乳化沥青对酸、碱性骨料都具有良好的粘附性，因此稀浆混合料可选用坚硬的耐磨的优质矿料，因而可已得到很好的耐磨性，延长路面的使用寿命。 （4）填充作用：乳化沥青稀浆混合料中有较多的水分，拌合后呈稀浆状态，具有良好的流动性，这中稀浆有填充和调平作用。Dui8路面细小的裂缝和路面松散脱落造成路面不平，可用稀浆封层处治，改善路面平整度。 （5）施工成本低：相对于热料摊铺而言，由于是常温施工，无需加热，而且施工速度快，节省人力、物力、财力，经济性好。 （6）不足：稀浆封层不能补救由于路基强度和稳定性能不佳而引起的路面开裂和变形，也布不能改善沥青路面因由过多而引起的泛油，稀浆封层还需要早起养护，对原材料的适配性要求较高，对于不能封闭交通的路段，不能提供原材料的情况，不宜采用稀浆封层施工。
路面透层、稀浆封层、粘层施工方案 一、编制主要应用标准和规范 1、交通部颁布《公路沥青路面施工技术规范》JTGF40-2004。 2、《公路工程沥青与沥青混合料试验规程》（JTJ052-2000）。 4、《公路工程集料试验规程》（JTJ058-2000）。 5、中华人民共和国行业标准《路面稀浆封层施工规程》CJJ66—95 5、新保路（光谷六路～高农路）道路排水工程施工设计图。 6、业主，监理相关文件。 二、工程概述 新保路（光谷六路～高农路）道路排水工程，全长2.8km，根据建设单位要求本工程为0.6cm稀浆下封层。 三、施工部署 （一）人员安排：（共15人） 1、技术负责人：王辉。 2、施工负责人：周学元。 3、乳化车间操作员：匡平安；吴和平。 4、稀浆封层摊铺机机手：姚正林；操作员：葛红辉。 5、沥青洒布车司机：匡文剑。 6、油罐运输车及装载车司机各一名。 7、后勤及路面施工工人共6人。 （二）机械设备： 1、GHS—6型改性乳化沥青生产线一套。 2、RF—100A型稀浆封层摊铺机一台。 3、LRS2030型胶轮压路机二台 4、FD5080GLQ型沥青洒布车一台。 5、SCZ5121GJY型沥青油罐运输车一台。 6、6T洒水车一台。 7、夏工50型装载车一台。 8、生产工具车福田皮卡、中兴皮卡各一台，生活用车长城哈弗CUV
一台。 四、主要施工工艺及技术保证措施 （一）材料 1、基质沥青采用中国石化东海牌AH-70石油沥青（其指标满足JTGF40-2004的要求）。 2、集料采用阳新上巢采石场生产的石屑（其指标满足JTGF40-2004的要求，矿料级配符合ES-2型要求）。 3、乳化剂采用巨龙牌乳化剂。 4、改性剂采用显元牌40型液态SBS改性剂。 （二）配合比设计 经过标准试验确定透层的配比为： 基质沥青：煤油=40：60 经过标准试验确定稀浆封层的配比为： 改性乳化沥青：石屑：矿粉：外加水=13.3：98：2：13 （三）主要施工工艺及技术措施 在透层、稀浆封层正式施工前，对试验段基层标高、横坡、平整度等作一次全面检测，基层各项指标满足规范要求后才能进行透层及稀浆封层的施工。 1、透层施工 a、清扫路面： 透层油施工前，必须封闭交通，对施工路段进行清扫，彻底清除基层表面的泥浆和浮灰及杂物，用空压机将路面吹干净，尽量使基层表面骨料外露。 b、透层沥青采用40%--50%的慢裂阴离子（PA-2）乳化沥青，在喷洒前通过清扫除尘等工艺，保持基层顶面平整、干燥、干净。透层油用量控制在0.7-1.5L/m2之间,渗透深度不小于5mm，用沥青洒布车一
秭归县芝兰至茅坪公路工程稀浆封层施工方案 项目负责人: 技术负责人: 编制: 审核: 宜昌富强工程有限责任公司 二○一九年八月十四日
稀浆封层施工方案 我部已完成路面底基层、基层的施工，具备沥青路面稀浆封层施工的作业面，且稀浆封层试验段的施工、管理人员已到位，施工机械设备已到位，并已完成调试，稀浆封层原材料的采购、检验等工作已完成，具备了稀浆封层试验段的开工条件。我部计划于2007年7月在K79+000-K79+500段左幅进行沥青路面稀浆封层试验段的施工，现将稀浆封层试验段的施工技术方案上报高监办，敬请审核。 一、沥青路面稀浆封层施工准备 1、原材料的选择 稀浆封层采用6mm厚ES－2稀浆（乳化沥青），其技术指标见表一。 2、投入本试验段施工的主要管理、施工人员见下表：
3、稀浆封层施工所需机械 4、试验设备与资质。 稀浆封层的配合比设计委托具有试验检测资质的检测单位进行试验配比。 5、配合比设计 （2）确定拌和用水量。根据经验选初始乳化沥青用量为12％，或沥青用量为6.5％，变化用水量进行稠度试验，确定合适的用水量。 （3）确定沥青用量范围。以满足湿轮磨耗试验值确定最小沥青用量，以满足负荷轮试验粘附砂量确定最大沥青用量。 （4）试验可拌和时间、初凝时间、固化时间。通过手工拌和确定拌和时间。通过滤纸表明没有褐色斑点判断初凝时间。通过粘聚力试验检查初凝时的粘聚力，以及固化时间和固化时的粘聚力。
二、稀浆封层施工工艺 （一）稀浆封层施工工艺及施工方法 1、施工放样与准备。对稀浆封层机进行标定，确保计量准确。根据摊铺总宽度，调整摊铺箱宽度，使施工车程次数为整数，放出走向控制线，摊铺宽度与下面层同宽。 2、摊铺。摊铺速度为15～50m/min，保持匀速。每摊铺幅之间原则不重叠或少重叠，但也不能露白，露白处需用人工摊铺。开始摊铺后重点检查厚度，如果不符合要求立即调整。 3、修补。一是找平，找平的重点部位是起点、终点、纵向接缝、过厚、过薄或不平处，尤其是超大粒径产生的刮痕，应尽快清除填平。二是补漏，将漏铺部分补全。三是修边，修整边缘部分。 4、开放交通。待稀浆封层乳液破乳、水分蒸发、干燥成型后开放交通碾压以促进其密实。 （二）稀浆封层稠度检验的经验方法： 1、在刚刚摊铺出的稀浆混合料上用直径10mm左右的细棍划出一道划痕，如果划痕马上就被两边的材料淹没，说明混合料的稠度偏稀，应适当降低用水量；如果划痕两边的材料呈松散状态，说明混合料过稠甚至已经破乳；如果划痕能够保持3-5秒后才被周围材料覆盖，周围的材料仍然有一定的流淌性，说明混合料的稠度合适。 2、迎着太阳照射方向观察刚刚摊铺出的材料层，如果表面有大面积亮光的反光带，说明混合料用水量偏大，稠度偏稀；如果刚刚摊铺出的材料层干涩，没有反光，说明混合料偏稠；如果刚刚摊铺出的材料层对日光呈现漫反射，说明稠度适宜。 三、质量标准
初稿天定高速公路沥青路面 稀浆封层施工细则 长安大学技术咨询组 二〇一〇年五月
目录 总则 (1) 1材料 (2) 1.1 乳化沥青 (2) 1.2 乳化剂 (2) 1.3 水 (2) 1.4 稳定剂 (2) 1.5 矿料 (3) 1.6 水泥（※） (3) 2 稀浆封层混合料设计 (3) 2.1 矿料级配 (3) 2.2 单层稀浆封层的材料用量范围 (4) 2.3 稀浆封层混合料的技术要求 (4) 3 设备 (4) 4 施工前的准备 (4) 5 试验路段的施工 (5) 6 稀浆封层施工工艺 (5) 7 稀浆封层的施工质量控制 (6) 7.1 原材料质量控制 (6) 7.2 施工过程质量控制 (7) 8 稀浆封层交工验收质量检测与评价 (8) 8.1 检测指标、频率、质量要求及方法 (8) 8.2 稀浆封层质量评价 (9)
总则 1.为指导天（水）至定（西）高速公路沥青路面稀浆封层的设计、试验、施工、质量控制及竣工验收，做到有章可循、有据可依、减少盲目性，消除质量隐患，减少工程损失，特制定本《细则》。 2.本《细则》以天（水）至定（西）高速公路沥青路面工程设计文件为依据，同时借鉴了国内及国外的稀浆封层的使用经验。故本《细则》如与标准、规范、规程不一致之处，以本《细则》为准。 3.《细则》未涉及的内容按照设计文件及下列标准、规范、规程执行。 《公路沥青路面设计规范》（JTG D50-2006）； 《公路沥青路面施工技术规范》（JTG F40-2004）； 《公路工程质量检验评定标准(土建工程) 》(JTG F80/1-2004)； 4.稀浆封层施工，必须在经过验收合格的基层上进行，并要确保基层表面平整，无松散颗粒、树叶等垃圾。 5.施工过程中应做好环保工作。防止废气、废渣、废水造成污染，加强文明工地建设，做到文明施工。
稀浆封层 施工操作规程 编制: 审核: 批准: 湖北久创道路工程有限公司
二○一五年十月 目录 1 总则 (4) 2 术语 (4) 3 原材料及稀浆混合料 (6) 3.1 矿料 (6) 3.2 （改性）乳化沥青 (8) 4 稀浆封层施工 (11) 4.1 一般规定 (11) 4.2 施工准备 (12) 4.3 交通管理与控制 (15) 4.4 原路面的处理 (16) 4.5 铺筑试验段 (17) 4.6 稀浆封层的施工 (17) 5 施工质量控制 (20) 5.1 施工前的材料与设备检查 (20) 5.2 施工过程的质量控制 (21) 5.3 交工验收阶段的质量检查与验收 (22) 6 工程计量 (24) 7 工程资料 (24) 8 安全、环保和文明施工的措施 (25) 8.1 安全施工措施 (25) 8.2 文明施工措施 (26)
8.3 环境保护措施 (27) 9 工程总结 (28)
1 总则 1.1为指导稀浆封层的施工、质量控制与竣工验收，保证工程质量，根据国家相关标准和规范，结合本企业的具体施工水平，特制订本公司的《稀浆封层施工操作规范》。 1.2稀浆封层的应用范围： 1.2.1.二、三、四级公路沥青路面的预防性养护罩面； 1.2.2.新建或改扩建各等级公路（包括高速公路）的下封层。 1.2.3稀浆封层作为表层罩面时应与原路面粘结牢固，有良好的抗滑性能和封水效果，坚实、耐久、平整。 1.2.4稀浆封层必须文明施工，应遵守国家环保法规，注意保护环境。 1.2.5稀浆封层施工应保证安全，配备良好的劳动保护措施。 1.2.6稀浆封层施工除遵照本规范外，还应符合现行国家及行业颁布的有关标准、规范和法规。 条文说明 稀浆封层一般用做路面的表层罩面，当用于下封层时，抗滑性能可不作要求。原路面状况会对稀浆封层的使用效果和使用寿命产生显著影响，因此要求原路面有充足的结构强度，原路面的裂缝、坑槽等病害事先必须进行处理。 2 术语 2.1稀浆封层 稀浆封层是采用机械设备将乳化沥青、粗细集料、填料、水和添加剂按照设计配合比拌和成稀浆混合料摊铺到原路面上形成的薄层。按照矿料级配的不同，稀浆封层可以分为细封层（I型）、中封层（Ⅱ型）和粗封层（Ⅲ型），分别以ES-1、
路面透层、稀浆封层施工方案 一、工程概述 恩来恩黔高速公路路面二标起讫桩号为K34+375～K86+033.346，全长51.6km。全线采用双向四车道高速公路标准建设，设计速度采用80公里/小时，路基宽度24.5米（分离式路基12.25m）。全线桥涵设计汽车荷载等级采用公路－Ⅰ级。 全线有透层710906 m2、0.6cm稀浆封层684007 m2。 二、施工部署 1、主要管理人员表
（一）材料 1、沥青： 透层油用40%～50%的慢裂阴离子（PA-2）乳化沥青，稀浆封层用ES-2型混合料，改性乳化沥青为PCR型，改性剂采用SBS。 2、石屑：0～4.75mm石屑，各项指标均符合技术标准要求。 3、水：施工用水直接采用饮用水，各项指标均符合技术标准要求。 原材料经检测，各项指标均能满足规要求才能进场使用。（二）配合比设计 经过标准试验确定稀浆封层的配比为：
0～4.75mm石屑：外加水：改性乳化沥青=100：9.8：12.8 （三）主要施工工艺及技术措施 在透层、稀浆封层正式施工前，对试验段基层标高、横坡、平整度等作一次全面检测，基层各项指标满足规要求后才能进行透层及稀浆封层的施工。 1、透层施工 a、清扫路面： 透层油施工前，必须封闭交通，对施工路段进行清扫，彻底清除基层表面的泥浆和浮灰及杂物，用空压机将路面吹干净，尽量使基层表面骨料外露。 b、透层沥青使用40%～50%的慢裂阴离子（PA-2）乳化沥青，液体沥青必须满足规的要求，用量1.0±0.2kg/㎡，用沥青洒布车一次洒布均匀，使用的喷嘴应根据沥青粘度稠度选择,保证均匀喷洒。沥青洒布车喷洒沥青时应保持稳定速度和喷洒量，并确保成雾状，喷嘴与油管成15°～25°的夹角，洒油管高度应使同一地点接受2～3个喷油嘴喷洒的沥青，不得出现花白带，边部死角地段人工喷油。 c、注意事项： ①、在基层施工完毕表面稍干后即喷洒透层油。 ②、对路缘石及人工构筑物应适当防护，以防污染，自高程底的一侧开始顺路线方向逐步向高程高的一侧洒布，每车搭接宽度不超过5cm，要求洒布均匀，喷洒不漏白，不过多重叠，漏白部分用人工补洒。 ③、喷洒要均匀，不得流淌和形成油膜，透入基层5㎜以上。 ④、气温低于10℃，或如遇大风、有雾、天气、正在下雨或即将降雨时，不得浇洒透层沥青。
稀浆封层施工工艺标准 FHEC-LM-17-2007 1适用范围 稀浆封层是在常温条件下，将乳化沥青、级配良好的集料、填料、水和添加剂等按照合理配比拌和成稀浆混合料，及时均匀地摊铺到路面上，养护后形成的薄层。其主要用途如下。 1.0.1已建公路、城市道路路面的预防性养护。功能主要是:提高路表的抗滑性能;封闭路表水的下渗，防止路面水损害的产生;延缓表层沥青材料的老化，延长路面使用寿命;对宽度较小的裂缝起到封缝作用。 1.0.2新建公路的下封层。它一方面可以对半刚性基层起到保水养生的作用，另一方面可以增强沥青层与半刚性基层的层间连接;同时，在基层铺筑后不能马上摊铺沥青面层时，避免临时通行车辆对基层的损坏。 1.0.3新建和改建公路、城市道路路面上封层。用于二级及以下道路、城市道路的表面磨耗层。 1.0.4县乡道路的简易铺装。 2主要应用标准和规范 2. 0. 1中华人民共和国行业标准《公路养护技术规范》( JTJ 073-96 ) 。 2. 0. 2中华人民共和国行业标准《公路沥青路面施工技术规范》( JTG F40-2004 )。 2. 0. 3中华人民共和国行业标准《公路工程质量检验评定标准》(土建工程)( JTGF80/1-2004 )。 2. 0. 4中华人民共和国行业标准《公路工程沥青及沥青混合料试验规程》( JTJ052-2000)。 2.0.5《微表处和稀浆封层技术指南》(交公便字[2005]329号)。 3施工准备 3.1技术准备 3.1.1熟悉稀浆封层的施工工艺，对施工人员进行技术培训，提出施工要求和质量标准并进行技术交底，使施工人员自觉地按照规范施工，按标准控制质量。 3.1.2正式施工前应进行试验段的试铺，达到技术要求并经认可后方可进行施工。稀浆封层的配合比按《公路沥青路面施工技术规范》( JTG F40-2004)中的表6. 5. 5 ,表6.5.6要求进行，沥青用量在6%~8. 5%之问做3个混合料配方确定。 3.1.3应具有正确引导稀浆封层机定向控制前进的基准标志。 3. 2机具准备 3. 2.1稀浆封层摊铺车，并进行标定;压路机、空压机、水车等。 3.2.2废料收集车、铁锹、橡胶拖把。 3. 3材料准备 3. 3.1乳化沥青、矿料、填料、水、添加剂应符合《公路沥青路面施工技术规范》中的有关规定，并经检验合格。 3. 3. 2根据室内试验，确定矿料配合比、混合料的稠度和加水量，混合料破乳时间、初凝时间以及最佳沥青含量。 3. 4作业条件 3. 4.1应在施工前将基层清洗干净，基层上不得有积水，雨天禁止施工。

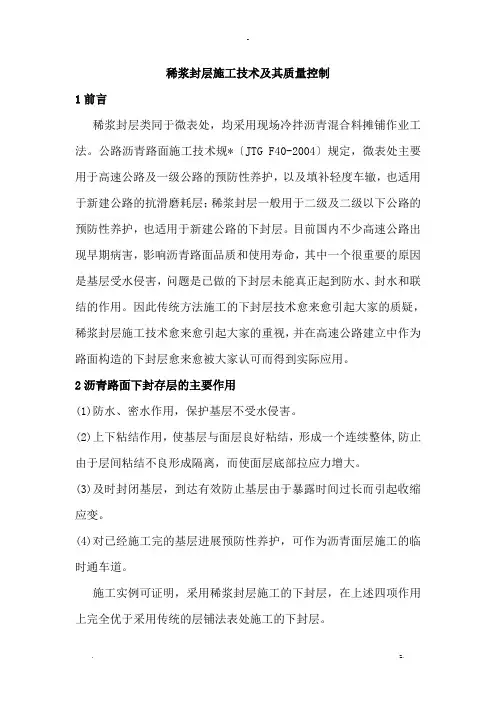

精心整理 稀浆封层施工技术及其质量控制 1前言 稀浆封层类同于微表处，均采用现场冷拌沥青混合料摊铺作业工法。公路沥青路面施工技术规范（JTGF40-2004）规定，微表处主要用于高速公路及一级公路的预防性养护，以及填补轻度车辙，也适用于新建公路的抗滑磨耗层；稀浆封层一般用于2(1)(2)(3)(4) 施工实例可证明，采用稀浆封层施工的下封层，在上述四项作用上完全优于采用传统的层铺法表处施工的下封层。 3稀浆封层的设计 3.1原材料 稀浆封存层采用慢裂拌和型乳化沥青（BC-1）铺筑。基质沥青采用重交沥青（AH-70），
改性剂采用丁苯胶乳（SBR），为了不使稀浆层在夏季高温时发软，乳化沥青的软化点要求大于558c，根据试验报告，施工时SBR的掺量不低于2%，乳化剂采用XTL2000-1型，掺量为1.8%；此外，还掺入了0.3%的氯化铵作为稳定剂。 根据《公路沥青路面施工技术规范》结合江苏地区气候条件，稀浆封层乳化沥青主要技术要求见下表1.
乳化沥青类型根据集料品种及使用条件选择。阳离子乳化沥青可适用各种集料品种；阴离子乳化沥青适用于碱性石料。乳化沥青的破乳速度、粘度宜根据用途与施工方法选择，为增强沥青与石料的粘结力，缩短乳化沥青破乳时间，可掺入普通硅酸盐水泥。 乳化沥青宜存放在立式罐中，并保持适当搅拌，贮存期以不离析、不冻结、不破乳为宜。 3.1.2 3.2配合比设计 稀浆封层的配合比设计可按下列步骤进行： (1)根据选择的级配类型，确定矿料的级配范围，计算各种集料的配合比例，使合成级配在要求的范围内。 (2)根据经验初选乳化沥青、填料、水和外加剂用量，进行拌和试验和粘聚力试验。可拌
G1501上海绕城高速（同三段）大修工程 稀浆封层专项方案 中铁二十四局集团有限公司 G1501上海绕城高速（同三段）大修工程土建1标项目经理部 2015年12月
目录 第一章编制原则及依据 (3) 1.1编制原则与编制依据 (3) 第二章工程概况 (3) 2.1工程概况 (3) 第三章稀浆封层、粘层油施工准备 (3) 3.1施工准备 (3) 3.1.1材料准备 (3) 3.2人员配置 (4) 3.3主要机械配置 (5) 3.4施工进度计划 (5) 第四章稀浆封层施工 (5) 4.1施工工艺流程： (6) 4.2施工前准备工作 (6) 第五章透层和粘层喷洒施工 (10) 第六章质量管理、安全、环保和文明施工保证措施 (10) 6.1 工程质量管理体系 (10) 6.2 工程质量管理措施 (11) 6.3施工安全保证措施 (12) 6.4 环保措施和文明施工 (13) 6.4.1 大气环境及粉尘的防治措施 (13) 6.4.2 固体废弃物的处理 (13) 6.4.3 噪音控制 (13) 6.4.4 施工后期场地恢复措施 (13)
第一章编制原则及依据 1.1编制原则与编制依据 1）本工程《招标文件》； 2）业主总监办下发的有关文件； 3）《沥青路面施工验收规范》（GB50092-96)； 4）《公路养护工程质量检验评定标准》（DG/TJ 08—2144—2014）； 5）《公路沥青路面施工技术规范》（JTG F40-2004）； 6）本次招标文件、设计文件中提出的其他技术规范和标准。。 第二章工程概况 2.1工程概况 本标段为G1501上海绕城高速（同三段）大修工程土建1标，桩号范围为K121+810—K124+256.45和K125+918.65—137+500，长度为14.03km，稀浆封层主要用于铣刨加罩、补强加罩、翻挖新建路段基层顶面；粘层油用于4cmSMA-13、6cmAC-20C、8cmAC-25的层间连接层；本次方案涉及工程量为TS-N3和N5段，工程量为内圈半幅4800m，面积为56400㎡，同时作为全标段施工方案。 第三章稀浆封层、粘层油施工准备 3.1施工准备 3.1.1材料准备 ①石料 稀浆封层下层常用的石料为石灰岩。本工程设计为6mm稀浆封层作为下封层，其采用的级配采用ES-2型级配： 表3.1.1 稀浆混合料技术指标 试验项目 标准 试验方法稀浆封层 快开放交通型慢开放交通型 可拌和时间（25℃）≥（s）120 180 手工拌和 30in（初凝时间）60min（开放交通时间）1.2 2.0 — — T 0754 负荷车轮粘附砂量≤(g/m2) 450T 0755侵水1h 800 T 0752 稠度指标2～3cm T 0751

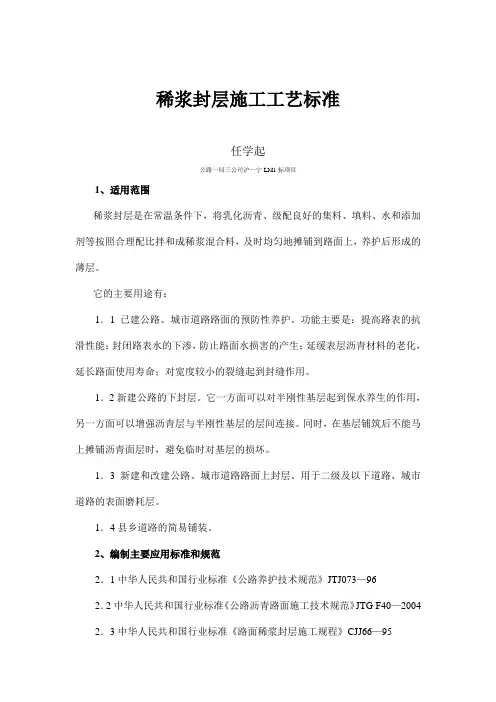

稀浆封层施工工艺标准 任学起 公路一局三公司沪—宁LM1标项目 1、适用范围 稀浆封层是在常温条件下，将乳化沥青、级配良好的集料、填料、水和添加剂等按照合理配比拌和成稀浆混合料，及时均匀地摊铺到路面上，养护后形成的薄层。 它的主要用途有： 1．1已建公路、城市道路路面的预防性养护。功能主要是：提高路表的抗滑性能；封闭路表水的下渗，防止路面水损害的产生；延缓表层沥青材料的老化，延长路面使用寿命；对宽度较小的裂缝起到封缝作用。 1．2新建公路的下封层。它一方面可以对半刚性基层起到保水养生的作用，另一方面可以增强沥青层与半刚性基层的层间连接。同时，在基层铺筑后不能马上摊铺沥青面层时，避免临时对基层的损坏。 1．3新建和改建公路、城市道路路面上封层。用于二级及以下道路、城市道路的表面磨耗层。 1．4县乡道路的简易铺装。 2、编制主要应用标准和规范 2．1中华人民共和国行业标准《公路养护技术规范》JTJ073—96 2．2中华人民共和国行业标准《公路沥青路面施工技术规范》JTG F40—2004 2．3中华人民共和国行业标准《路面稀浆封层施工规程》CJJ66—95
2．4中华人民共和国行业标准《公路工程质量检验评定标准》JTJF80/1—2004 3、施工准备 3．1技术准备 3．1．1熟悉稀浆封层的施工工艺，对施工人员进行技术培训，提出施工要求和质量标准并进行技术交底，使施工人员自觉地按照规范施工，按标准控制质量。 3．1．2正式施工前应进行试验段的试铺，达到技术要求并经认可后方可进行施工。 3．1．3应具有正确引导稀浆封层机定向控制前进的基准标志。 3．2机具准备 3．2．1稀浆封层摊铺车，并进行标定。 3．2．2废料收集车、铁锹、橡胶拖把。 3．3材料准备 3．3．1乳化沥青、矿料、填料、水、添加剂应符合《公路沥青路面施工技术规范》中的有关规定，并经检验合格。 3．3．2根据室内试验，确定矿料配合比、混合料的稠度和加水量，混合料破乳时间、初凝时间以及最佳沥青含量。 3．4作业条件 3．4．1应在施工前将基层清洗干净，基层上不得有积水，雨天禁止施工。 3．4．2工人应当熟悉稀浆封层施工的各项工序，操作熟练。 4、施工操作工艺
稀浆圭寸层 施工操作规程 编制: 审核: 批准: 湖北久创道路工程有限公司
二O—五年十月
1 总则 (3) 2 术语 (3) 3原材料及稀浆混合料 (5) 3.1矿料 (5) 3.2 （改性）乳化沥青 (6) 4稀浆封层施工 (9) 4.1 一般规定 (9) 4.2施工准备 (9) 4.3交通管理与控制 (12) 4.4原路面的处理 (13) 4.5铺筑试验段 (13) 4.6稀浆圭寸层的施工 (14) 5施工质量控制 (17) 5.1施工前的材料与设备检查 (17) 5.2施工过程的质量控制 (17) 5.3交工验收阶段的质量检查与验收 (18) 6 工程计量 (19) 7 工程资料 (20) 8 安全、环保和文明施工的措施 (21) 8.1安全施工措施 (21) 8.2文明施工措施 (21) 8.3 环境保护措施 (22) 9 工程总结 (23)
1.1为指导稀浆封层的施工、质量控制与竣工验收，保证工程质量，根据国家相关标准和规范，结合本企业的具体施工水平，特制订本公司的《稀浆封层施工操作规范》。 1.2稀浆封层的应用范围： 1.2.1 .二、三、四级公路沥青路面的预防性养护罩面； 1.2.2 .新建或改扩建各等级公路（包括高速公路）的下封层。 1.2.3稀浆封层作为表层罩面时应与原路面粘结牢固，有良好的抗滑性能和封 水效果，坚实、耐久、平整。 1.2.4稀浆封层必须文明施工，应遵守国家环保法规，注意保护环境。 1.2.5稀浆封层施工应保证安全，配备良好的劳动保护措施。 1.2.6稀浆封层施工除遵照本规范外，还应符合现行国家及行业颁布的有关标准、规范和法规。 条文说明 稀浆封层一般用做路面的表层罩面，当用于下封层时，抗滑性能可不作要求。原路面状况会对稀浆封层的使用效果和使用寿命产生显著影响，因此要求原路面有充足的结构强度，原路面的裂缝、坑槽等病害事先必须进行处理。 2术语 2.1稀浆封层 稀浆封层是采用机械设备将乳化沥青、粗细集料、填料、水和添加剂按照设计配合比拌和成稀浆混合料摊铺到原路面上形成的薄层。按照矿料级配的不同，稀浆封层可以分为细封层（I型）、中封层（U型）和粗封层（川型），分别以ES-1、ES-2、ES-3表示；按照开放交通的快慢，稀浆封层可以分为快开放交通型稀浆封层（QT型）和慢开放交通型稀浆封层（ST型）；按照是否掺加了聚合物改性剂，稀浆封层可以分为稀浆封层和改性稀浆封层。 2.2乳化沥青 乳化沥青是将沥青加热熔化后，经过机械的作用，以细小的微粒状态分散于含有乳化剂的水溶液中，形成水包油状的沥青乳液。在我国相应技术规范中，按
石坝（黔川界）至纳溪高速公路路面工程 LM XXX合同段 稀浆封层 施工方案 施工单位：xxx 公司 监理单位：XXX
沥青路面稀浆封层施工方案 一、概述纳黔高速公路已进入基层施工高峰期，根据两阶段施工图设计路面设计说明对施工的要求及《施工技术规范》，在基层铺筑成型后须尽快铺筑稀浆封层，我部拟定于二0—年五月二十五日在XXX段右侧铺筑稀浆层试验路。 二、编制依据 1、路面设计说明。 2、稀浆封层配合比。 3、相关技术规范和要求。 三、试验目的 1、验证目标配合比，根据试验段铺筑情况，在目标配合比的基础上做小范围的调整，确定施工配合比。施工配合比的油石比不应超过设计油石比-0.3%?+0.2%的范围，矿料级配符合设计要求，并以矿料设计级配为基准，施工配合比的矿料级配中各筛孔通过率不应超过允许波动范围。不符合上述规定时，须重新进行混合料设计。 2、检验乳化加工设备生产的稳定性。 3、检验稀浆封层车供料及拌和的稳定性，以及对标量结果的验证。 4、检验混合料破乳时间、初凝时间、开放交通时间。 5、检验人员、机具设备配套情况及合理可行性。 6、接缝的处理方法。 四、进场机械设备
主要机械设备表表1 五、施工组织及人员安排 本试验路在监理部指导下，由项目经理部组织，参加管理人员有 总工程师：XXX 质检工程师：XXX 试验室主任：XXX 试验员：XXX 前场人员一览表表02 六、材料
1、乳化沥青 采用现场生产，沥青采用中、下面层所用的70号A 级道路石油沥青，乳化剂采用河南开封市中原乳化剂厂生产的LY —1#BC 型阳离子乳化剂。乳化剂掺加量为水质量的1.5%,沥青与水溶液的掺加比例控制在55:45?60:40。 2、矿料 采用石灰岩为母材，用大型联合碎石设备砸制的0?4.75mm的石屑。 3、填料 采用攀枝花市仁和区水泥厂生产的龙洞牌PO.325R水泥。 七、施工工艺 （一）施工准备 1、设备的计量标定： 稀浆封层的计量控制系统，施工前须进行严格的计量标定工作，根据室内试验确定的稀浆混合料配合比，对矿料、填料、乳化沥青、水等各种材料的用量，进行单位输出量的标定。根据稀浆封层机生产厂家所附使用说明书提供的标定方法进行标定。 2、施工前检查对验收完的基层各项指标进行认真检查，确认合格后，方可进行稀浆封层的施工。 3、清洁路面，对基层表面进行清扫除尘，采用人工清扫、空压机除尘，有泥土污染的地方还需用高压水进行冲洗。 4、透层油用慢裂的洒布型乳化石油沥青。乳化沥青的制备，乳化剂采用阴离子乳化剂，乳化剂用量为水质量的2%,乳化剂水溶液的温度控制在70 C ~90C，石油沥青加热至120C ~160C。由洒布车运到现场进行洒布，洒布车均匀行驶，保证洒布范围的均匀，洒布量取0.35~1.5kg/川（以沥青重量计），洒布后待其充分渗透、水分蒸发后铺筑沥青面层。

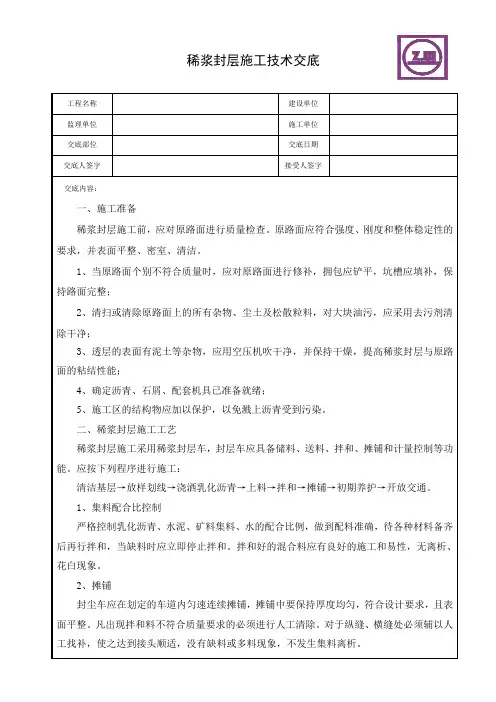

稀浆封层施工技术交底 工程名称建设单位 监理单位施工单位 交底部位交底日期 交底人签字接受人签字 交底内容： 一、施工准备 稀浆封层施工前，应对原路面进行质量检查。原路面应符合强度、刚度和整体稳定性的要求，并表面平整、密室、清洁。 1、当原路面个别不符合质量时，应对原路面进行修补，拥包应铲平，坑槽应填补，保持路面完整； 2、清扫或清除原路面上的所有杂物、尘土及松散粒料，对大块油污，应采用去污剂清除干净； 3、透层的表面有泥土等杂物，应用空压机吹干净，并保持干燥，提高稀浆封层与原路面的粘结性能； 4、确定沥青、石屑、配套机具已准备就绪； 5、施工区的结构物应加以保护，以免溅上沥青受到污染。 二、稀浆封层施工工艺 稀浆封层施工采用稀浆封层车，封层车应具备储料、送料、拌和、摊铺和计量控制等功能。应按下列程序进行施工： 清洁基层→放样划线→浇洒乳化沥青→上料→拌和→摊铺→初期养护→开放交通。 1、集料配合比控制 严格控制乳化沥青、水泥、矿料集料、水的配合比例，做到配料准确，待各种材料备齐后再行拌和，当缺料时应立即停止拌和。拌和好的混合料应有良好的施工和易性，无离析、花白现象。 2、摊铺 封尘车应在划定的车道内匀速连续摊铺，摊铺中要保持厚度均匀，符合设计要求，且表面平整。凡出现拌和料不符合质量要求的必须进行人工清除。对于纵缝、横缝处必须辅以人工找补，使之达到接头顺适，没有缺料或多料现象，不发生集料离析。
