欧姆定律中考经典题型带答案
一、欧姆定律选择题
1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）
A. 电流表A的示数变大
B. 电压表V的示数变大
C. 电压表V与电流表A的示数的比值变大
D. 电压表V与电流表A的示数的乘积变小
【答案】D
【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.
B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.
C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.
D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、
故答案为：D.
【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.
2．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）
A. 电流表示数变大，电压表示数变小
B. 电流表示数变大，电压表示数变大
C. 电流表示数变小，电压表示数变小
D. 电流表示数变小，电压表示数变大
【答案】 D
【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总
电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C不符合题意、D符合题意。
故答案为：D
【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，则灯泡的实际功率变小，根据串联电路的电流特点和P=UI=I2R可知电路中电流的变化，再根据欧姆定律可知灯泡两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端电压变化.
3．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）
A. 电磁铁的A端为N极
B. 小磁针静止时，N极水平指向左
C. 利用这一现象所揭示的原理可制成的设备是发电机
D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
【答案】 C
【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；
B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；
C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；
D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；
故答案为：C。
【分析】首先利用安培定则判断螺线管的磁极，再由磁极间的作用规律判断小磁针的指向；电磁感应是发电机的原理；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化.
4．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）
A. 灯泡L正常发光时，电压表的示数为6V
B. 当电流表示数为0.4A时，电压表的示数为9V
C. 灯泡L的电阻值随电压表的示数的增大而增大
D. 为了保证电路安全，整个电路消耗的最大功率为10W
【答案】 B
【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；
B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；
C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；
D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．
故选B．
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；
（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；
（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；
（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；
（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．
5．如图甲，R1为定值电阻，R p为滑动变阻器，闭合开关，R p的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）
A. 电源电压为3V，R1阻值为18Ω
B. 电路消耗的最小功率为0.2W
C. 当R p总阻值的接入电路时，它与定值电阻消耗的功率之比为6：5
D. 当电流为0.4A时，R1与R p连入电路的阻值之比为1:2
【答案】 C
【解析】【解答】A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R 1两
端的电压是3V，因此电源电压U 总=3V；电阻R 1的阻值为：，故A错误；
B.据乙图可知，电路的最小电流为0.2A，那么电路消耗的最小功率为：P总=U总I总=3V×0.2=0.6W，故B错误；
C.当滑片滑到最右端时，变阻器全部使用，此时电流最小为0.2A，
这时的总电阻为：
；
那么滑动变阻器的最大阻值为：R P=R总-R1=15Ω-5Ω=10Ω；
当R p总阻值的接入电路时，它与定值电阻消耗的功率之比：
，故C正确；
D.当电流为0.4A时，总电阻；
滑动变阻器接入的电阻为：R P=R总-R1=7.5Ω-5Ω=2.5Ω；
R1与R p连入电路的阻值之比：，故D错误。
故选C。
【分析】定值电阻R1与滑动变阻器R P串联，电压表测R1的电压。
（1）当滑片滑到最左端时，变阻器阻值为0，这时只有R1，此时电压表的示数就是电源电压；可根据乙图中电压和对应电流计算R1的阻值；
（2）从乙图找到电路的最小电流，根据公式P=UI计算电路的最小功率；
（3）当滑片滑到最右端时，变阻器全部使用，此时电流最小，首先根据
计算出总电阻，再根据R P=R总-R1计算出变阻器的最大阻值；因为串联电路中功率和电阻成
正比，所以当R p总阻值的接入电路时，求出它们的电阻之比即可；
（4）当电流为0.4A时，根据欧姆定律计算出R P的阻值，然后作比即可。
6．如图所示电路中，当滑片P向右滑动时（）
A. 电压表示数增大，灯泡变暗
B. 电压表示数增大，灯泡变亮
C. 电压表示数减小，灯泡变暗
D. 电流表示数增大，灯泡变亮
【答案】 A
【解析】【解答】由图可知，滑动变阻器与灯泡是串联，电压表测量的是滑动变阻器两端电压，电流表测量的是整个电路中的电流，
当滑片向右滑动时，滑动变阻器的电阻变大，则电路的总电阻变大，
又知：电源电压保持不变，
∴根据欧姆定律I= 可知，电路中的电流变小，即电流表的示数变小；
又∵灯泡的阻值不变，
∴根据U灯=IR灯可知灯泡两端电压变小；
又∵灯泡的电阻不变，电流变小，
由公式P灯=I2R灯可知：灯泡的实际功率变小，
∴灯泡变暗；
又∵U滑=U﹣U灯，
∴可判断U滑变大．
故答案为：A。
【分析】本题考查学生对利用欧姆定律和串并联规律来解决电学题的能力。（1）会分析电路是串联还是并联。（2）利用串并联规律，找到每个用电器的电流，电压，电阻等物理量。（3）利用公式求解。
7．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）
A. 电流表的示数变大，电压表的示数变大
B. 电流表的示数变小，电压表的示数不变
C. 电流表的示数变大，电压表的示数不变
D. 电流表的示数变小，电压表的示数变小【答案】 D
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡亮度的电压，
开关S闭合，滑动变阻器滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I= 可知，电路中的电流变小，即电流表的示数变小，AC不符合题意；
由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，B不符合题意，D符合题意．故答案为：D．
【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小.
8．对于某一确定的导体，影响该导体电流大小的物理量是（）
A. 通电时间
B. 电荷量
C. 电压
D. 质量【答案】 C
【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．
故选C．
【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．
9．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）
A. 灯泡L1变亮、L2亮度不变
B. 灯泡L1变亮、L2变暗
C. 灯泡L1亮度不变、L2变亮
D. 灯泡L1变暗、L2变亮
【答案】 D
【解析】【解答】由图可知是混联电路图，当滑动变阻器的滑片向右滑动时电阻变大，滑动变阻器和灯泡并联，此处的总电阻变大，分压变大，灯泡L2变亮，灯泡L1分压减小，变暗，D符合题意，ABC不符合题意。
故答案为：D.
【分析】根据混联电路的特点，并联处电阻变大分压变大，串联时，分压互相影响。
10．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）
A. 电源电压为6V
B. 图乙中C点表示滑片位于中点时的状态
C. R2消耗的电功率先变大后变小
D. 电路的最大总功率为3.6 W
【答案】B
【解析】【解答】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流
最大，由图象可知，I a＝0.6A，由I＝可得，电源的电压U＝I a R1＝0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，I b＝0.2A，U b＝4V，
则滑动变阻器的最大阻值：R2＝＝20Ω，因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝I b R1+U b＝0.2A×R1+4V，因电源的电压不变，所以，0.6A×R1＝0.2A×R1+4V，解得：R1＝10Ω，电源的电压U＝I a R1＝0.6A×10Ω＝6V，A符合题意，不符合题意；电路的最大总功率：P最大＝UIa＝6V×0.6A＝3.6W，D符合题意，不符合题意；（2）因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻一半时，电路
中的电流：I中＝＝0.3A由图象可知，对应与D点，B不正确，符合题意；（3）电路中的电流：I＝，滑动变阻器消耗的电功率：
P2＝I2R2＝ . 当R2＝10Ω时，P2max＝＝0.9W，
当R2＝0Ω时，P a＝0W，当R2＝20Ω时，P b＝＝0.8W，综上可知，滑片P从a端移动到bR2消耗的电功率先变大后变小，C符合题意，不符合题意．
故答案为：B．
【分析】两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，根据欧姆定律表示出电源的电压；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，根据欧姆定律求出滑动变阻器的最大阻值，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变求出R1的阻值和电源的电压，根据P=UI求出电路的最大总功率；（2）根据电阻的串联和欧姆定律求出滑动变阻器接入电路中的电阻一半时电路中的电流，然后结合图象判断对应的点；
（3）根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，进一步判断R2消耗的电功率变化.
11．如图的电路，电源电压不变．闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（）
A. 变小不变
B. 变大变小
C. 变大变大
D. 变大不变【答案】 D
【解析】【解答】由电路图可知，电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流，
因电源电压不变，
所以，滑片移动时，电压表的示数，BC不合题意；
当滑动变阻器的滑片向右移动的过程中，接入电路中的电阻变小，
由I= 可知，电路中的电流变大，即电流表的示数变大，A不合题意，D符合题意．
故答案为：D．
【分析】电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流. 滑动变阻器的滑片向右移动的过程中，由于电压表测电源电压，所以它的示数不变，滑动器接入电路的电阻变小，根据欧姆定律分析可知电路中电流的变化情况 .
12．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）
A. 两个电流表的示数都变大
B. 两个电流表的示数都变小
C. 电流表A1示数不变，电流表A2示数变大
D. 电流表A1示数不变，电流表A2示数变小
【答案】D
【解析】【解答】解：（1）由图知，两电阻并联，电流表A1测R1的电流，A2测并联电路总电流。
因为并联电路各支路独立工作、互不影响，所以滑片移动时通过定值电阻R1的电流不变，即电流表A1示数不变，AB不符合题意；（2）当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，由欧姆定律可知，通过变阻器的电流变小，因通过R1的电流不变，根据并联电路的电流规律可知，总电流变小，即电流表A2示数变小，D符合题意，C 不符合题意。
故答案为：D。
【分析】两电阻并联，电流表A1测R1的电流，A2测总电流：并联电路各支路独立工作、互不影响，故电流表A1示数不变；当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，由欧姆定律分析通过其的电流变化，因通过R1的电流不变，根据串联电路电流的规律，分析电流表A2示数变化.
13．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）
A. V表示数变大，A表示数变大
B. V表示数变大，A表示数变小
C. 弹簧测力计示数变小
D. 弹簧测力计示数变大
【答案】 C
【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；
B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；
C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；
D、由C的分析可知，D不符合题意；
故答案为：C
【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；
（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；
（3）运用安培定则判断通电螺线管的极性；
（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；
14．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）
A. 1：3
B. 3：1
C. 3：4
D. 4：3
【答案】A
【解析】【解答】由图知，如果甲、乙两个电表中任何一个为电流表，将会形成短路，因此甲、乙都为电压表，此时灯L1、L2串联连接，电压表乙测量L2两端电压，电压表甲测量电源电压；因为串联电路两端电压等于各部分电压之和，且甲、乙两个电表的示数之比是4：3，所以灯L1、L2两端电压之比：U1：U2＝（4﹣3）：3＝1：3；又因为串联电路电流相
等，即I1＝I2；所以，由I＝可得，R1：R2＝ : ＝U1：U2＝1：3。
故答案为：A。
【分析】首先确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比.
15．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕
A. 电阻一定时，电流随着电压的增大而增大
B. 电阻一定时，电压随着电流的增大而增大
C. 电压一定时，电流随着电阻的增大而减小
D. 电压一定时，电阻随着电流的增大而减小
【答案】 C
【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。
全解；C
回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

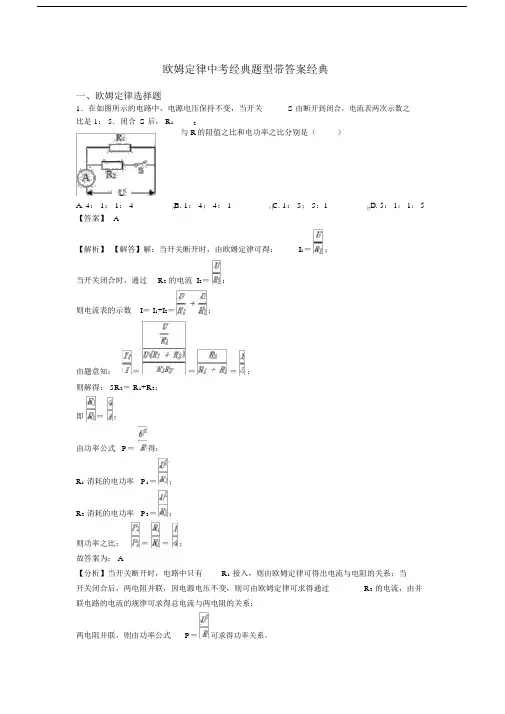

16．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）
A. 4：1；1：4
B. 1：4；4：1
C. 1：5；5：1
D. 5：1；1：5【答案】 A
【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；
当开关闭合时，通过R2的电流I2＝；
则电流表的示数I＝I1+I2＝；
由题意知：＝＝＝；
则解得：5R2＝R1+R2；
即＝；
由功率公式P＝得：
R1消耗的电功率P1＝；
R2消耗的电功率P2＝；
则功率之比：＝＝；
故答案为：A
【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；
两电阻并联，则由功率公式P＝可求得功率关系。
17．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）
A. 电流表的示数变大，小灯泡变亮
B. 电流表的示数变小，小灯泡变亮
C. 电压表的示数变小，小灯泡不亮
D. 电压表的示数变大，小灯泡不亮
【答案】D
【解析】【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；
S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；
根据串联电路电压的规律，故电压表示数变大，
根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；
综上所述，只有D正确，ABC错误．
故选D．
【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．
18．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）
A. 的阻值是
B. 当电流表的示数是时，接入电路的阻值是
C. 电源电压是16V
D. 该电路的最大电功率为
【答案】 A
【解析】【解答】解：A、C、由乙图知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A，
因为I= ，
所以滑动变阻器的最大阻值为R2= = =70Ω。
根据题意得：
解得．A符合题意，C不符合题意；
B、当电路电流为I′=0.4A时，
电路总电阻为R′= = =45Ω，
所以滑动变阻器接入电路的电阻为R2′=R′-R1=45Ω-20Ω=25Ω．此选项错误；
D、电路消耗的最大功率为P最大=UI最大=18V×0.9A=16.2W．此选项错误。
故答案为：A
【分析】结合电路图，理清元件的连接方式及电表的测量对象，由U-I图像可知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A；当滑动变阻器接入电路电阻最小时，两端电压为0；电路电流最大，为0.9A.根据欧姆定律和串联电路特点列方程组得到电源电压和定值电阻的阻值；利用公式P=UI得到电路最大功率.
19．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。下列说法正确的是（）
A. 电流表A1与A2的示数之比为1：4
B. 通过R0与R1的电流之比为4：1
C. R0与R1两端的电压之比为1：4
D. R0与R1的阻值之比为4：1
【答案】D
【解析】【解答】A. 如图电路，两电阻并联，电流表A1测量R0的电流，电流表A2测量干路电流。
因为干路电流一定大于支路电流，且电流表的两个量程为5倍的关系，所以两电流表指针所指位置相同时，干路电流为R0电流的5倍，即电流表A1与A2的示数之比为1：5，A不符合题意；
B. 得：，则
即通过R0与R1的电流之比为1：4，B不符合题意；
C. 两电阻并联，电压相等，C不符合题意；
D. R0与R1的阻值之比为：
，D符合题意；
故答案为：D。
【分析】R0与R1并联，电流表A1测R0中电流，电流表A2测干路电流，根据并联电路的电流特点结合两电流表指针所指位置相同可知两电流表的量程，根据指针位置相同时大量程示数是小量程示数的5倍可知两者的大小关系，根据并联电路的电流关系可知两电阻中电流的关系，根据并联电路的分流特点可知两电阻的关系，再根据欧姆定律求出两电阻的电压关系.
20．已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（）
A. I1∶I2 =3∶2 U1∶U2 =1∶1
B. I1∶I2 =3∶2 U1∶U2 =3∶2
C. I1∶I2 =2∶3 U1∶U2 =1∶1
D. I1∶I2 =1∶1 U1∶U2 =2∶3
【答案】A
【解析】【解答】两电阻并联在电源上，它们两端的电压相等，都等于电源电压，则它们两端的电压之比，通过它们的电流之比
故答案为：A。
【分析】在并联电路中电压都相等，当电压相等时，电流和电阻成反比.
21．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S 掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）
A. 3.0V
B. 2.5V
C. 2.0V
D. 1.5V
【答案】 B
【解析】【解答】解：由图S接b时，R2与R串联，
由欧姆定律知：U=IR，此时电压表测R2两端电压，示数为U′，
即有U′=I′R2=×15Ω…①，
同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，
则有：2V=IR1=×10Ω…②，
①÷②可得：
=，
所以U′=3V×，
因为＜1，所以U′＜3V；
R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知：R2与R2串联时比R1与R 串联时分压多，即S接b时电压表示数大于2V；
综上可知：2V＜U′＜3V，故B正确，ACD错误．
故选B．
【分析】由欧姆定律可得出开关置于两位置时的电压表示数表达式，通过分析可得出电压的可能值
22．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）
A. 灯泡L1和L2都变亮
B. 灯泡L1和L2都变暗
C. L1始终比L2亮
D. L1始终比L2暗
【答案】D
【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，
当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
由I= 可知，电路中的电流变小，
因灯泡的亮暗取决于实际功率的大小，
所以，由P=I2R可知，灯泡L1的实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，
所以，L1两端的电压始终小于L2两端的电压，
因两灯泡的规格相同，即电阻相等，
所以，由P= 可知，L2的实际功率始终比L1大，则L2始终比L1亮．
综上可知，ABC错误、D正确．
故选D．
【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据
P=UI= 可知两灯泡实际功率的关系，然后判断亮暗关系．
23．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）
A. 电流表A1变小，A2变小，电压表V不变
B. 电流表A1变小，A2不变，电压表V不变
C. 电流表A1变小，A2变小，电压表V变大
D. 电流表A1不变，A2变大，电压表V变小
【答案】 B
【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A2测R1支路的电流。
因电源电压保持不变，
所以，滑片移动时，电压表V的示数不变，CD不符合题意；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，
当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，
由I＝可知，该支路的电流变小，即电流表A1的示数变小，B符合题意，A不符合题意。故答案为：B。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据电源的电压可知滑片移动时电压表的示数不变，根据并联电路中各支路独立工作、互不影响可知通过R1的电流
不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I＝可知该支路电流的
变化情况.
24．如图所示，电源电压为12V，滑动变阻器的规格为“50Ω2A”，L1和L2分别标有“6V3W”和“6V9W”的字样，闭合开关S后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝的影响），下列说法正确的是（）
A. L2能正常发光
B. 滑动变阻器接入电路的最小阻值是8Ω
C. 电流表示数的变化范围是0~0.5A
D. 电路消耗的最大功率是12W
【答案】 B
【解析】【解答】由电路图可知，滑动变阻器与灯泡L1、L2串联，电流表测电路中的电流。A.由P=UI可得，灯泡的额定电流分别为：，
,滑动变阻器允许通过的最大电流为2A，因串联电路中各处的电流相等，所以，电路中的最大电流为I最大=I额1=0.5A，则L1能正常发光；A不符合题意；
B.此时滑动变阻器接入电路中的电阻最小，根据可得，最小总电阻：
，灯泡的电阻分别为：
因串联电路的总电阻等于各电阻之和，所以变阻器接入电路中的最小阻值：R滑小=R总小-R1-R2=24Ω-12Ω-4Ω=8Ω，B符合题意；C.当滑动变阻器接入电路中的电阻最大，电路中的电流最小，则R总大=R滑+R1+R2=50Ω+12Ω+4Ω=66Ω；
电路中的最小电流：，所以，电流表示数的变化范围是
，C不符合题意；D.电路消耗的最大功率：P最大=UI最大=12V×0.5A=6W，D不符合题意。
故答案为：B
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据P=UI求出灯泡的额定电流，根据欧姆定律求出灯泡的电阻，比较灯泡的额定电流和、滑动变阻器允许通过的最大电流确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，根据串联电路的电压特点求出数滑动变阻器两端的最小电压，根据欧姆定律求出滑动变阻器接入电路中的最小阻值；当滑动变阻器接入电路中的电阻最大，电路中的电流最小，根据串联电路的电压特点和欧姆定律求出电路中的最小电流；根据P=UI求出电路消耗的最大电功率.
25．将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中。已知电源电压相同，R1小于R2，则下列判断中正确的是（）
A. 电压表V1的示数等于V2的示数
B. 电流表A1的示数小于A2的示数
C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值
D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值
【答案】B
【解析】【解答】（1）由甲电路图可知，R1与R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1
的示数：，电压表V1的示数：电压
表V1与电流表A1的比值（2）由乙电路图可知，R1与R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数U V2=U，因并联电路中各
支路两端的电压相等，所以，电流表A2的示数：，电压表V2与电流表A2的比值
综上可知：A．由可知，，即电压表V1的示数小于V2的示数，A 不符合题意；
B．由可知，I A1＜I A2，即电流表A1的示数小于A2的示数，B符合题意；
CD．由R1小于R2可知，，即电压表V1与电流表A1的比值小于电压表V2与电流表A2的比值，CD不符合题意。
故答案为：B。
【分析】利用欧姆定律的电流和电阻分析电压，结合串联电路和并联电路中电流规律分析.
一、初中物理欧姆定律问题 1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是 A ．小灯泡电阻随温度的增大而减小 B ．灯泡的实际电功率为0.6 W C ．定值电阻的阻值为0.05Ω D ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合U R I = 可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率： 2V 0.3A 0.6W L L P U I ==?= 故B 正确； C ．由B 项数据可知，电阻的阻值： 6V 20Ω0.3A R U R I = ==， 故C 错误； D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==?=， 故D 错误。 2．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率
A．大于4W B．等于4W C．小于4W D．无法确定 【答案】A 【解析】 【分析】 【详解】 根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡 电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W． 3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（） A．此时灯泡的电阻为8Ω B．此时灯泡和滑动变阻器的阻值之比为8∶7 C．该电路能探究串联电路电流的特点 D．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】 由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。 【详解】 A．此时灯泡电阻 L 2.4V 8Ω0.3A U R I ===故A正确，不符合题意；
《欧姆定律》练习题 一、选择题 1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ） A 、采用序号1与2对比，是研究电阻大小是否与长度有关 B 、采用序号1与3对比，是研究电阻大小是否与长度有关 C 、采用序号2与4对比，是研究电阻大 小是否与材料有关 D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关 2.如图所示的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ） A 、L 1和L 2都变亮 B 、L 1和L 2都变暗 C 、L 1变亮，L 2变暗 D 、L 1变暗，L 2不变 第2题 第4题 3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（ ） A.干路电流为3A B.L 1的电阻小于L 2的电阻 C.L 1两端的电压小于L 2两端的电压 D.并联电路中各支路电流一定不同 4.在如图所示的电路中，电源电压为4.5V 且保持不变.闭合开关S 后，电压表的示数是3V ，则（ ） A 、小灯泡两端的电压为3V B 、小灯泡两端的电压为1.5V C 、向右移动滑片P ，电流表压数变小 D 、向右移动滑片P ，电流表示数变大 第5题 第6题 5.如图电路，电源电压保持不变，R 0为定值电阻.闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）
中考物理欧姆定律专题 一、欧姆定律选择题 1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小 【答案】 C 【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。 故答案为：C. 【分析】根据电阻变大时，电流减小，减小的电阻分压减小。 2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（） A. 电磁铁的A端为N极 B. 小磁针静止时，N极水平指向左 C. 利用这一现象所揭示的原理可制成的设备是发电机 D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强 【答案】 C 【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意； B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意； C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意； D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意； 故答案为：C。
【分析】首先利用安培定则判断螺线管的磁极，再由磁极间的作用规律判断小磁针的指向；电磁感应是发电机的原理；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化. 3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（） A. 甲、乙两元件的电流与电压都成正比 B. 乙元件是一个定值电阻且阻值大小为10Ω C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W 【答案】 C 【解析】【解答】解： AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误； C、甲、乙并联在2V电源时，甲和乙电压都为2V， 由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确； D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V， 所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误． 故选C． 【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化； （2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流； （3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率． 4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）
九年级下册物理欧姆定律中考真题汇编[解析版] 一、初三物理欧姆定律易错压轴题（难） 1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。 (1)如图甲是小红同学连接的实物电路图。图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)； (3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值?R L滑动变阻器变化的阻值______________?R滑(选填“大于”、“小于”或“等于”)； (4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________； A．如果只更换电源，则更换的电源电压范围是4～8V B．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9V C．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4A D．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω (5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。 ①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为I1； ②再将滑动变阻器滑片P移到__________，记录此时电流表示数为I2； ③滑动变阻器的最大阻值R滑动=__________(用测出的物理量和已知量的字母表示)。
一、初中物理欧姆定律的实际应用问题1．某实验小组设计了一种测定水平方向风力的装置（如图甲），绝缘轻弹簧的左端固定在压敏电阻R 上，右端与中心有孔、表面竖直的金属迎风板相连，一起套在粗细均匀的水平金属杆上，迎风板与金属杆之间的摩擦忽略不计，电源电压保持7.5 V不变，电流表的量 程为0～0.6 A，电压表的量程为0～15 V，小灯泡上标有“ 6 V 3 W”字样，且灯泡两端电 C．当压敏电阻所受的压力为0 时，小灯泡的实际功率为 D．当压力由0 变大到 5 N 时，电压表的示数从 1.5 V变大到 4.5 V 【答案】C 解析】 分析】 详解】 A．由P UI和I U R可知小灯泡的电阻 2 6V 2 12Ω 3W 由P UI 得小灯泡正常发光时的电流 3W0.5A 6V B．当电路中的最大电流值是0.5 A时，压敏电阻阻值最小，灯泡两端的电压U 灯＝6 V，压敏电阻两端的电压 U R U U灯7.5V 6V 1.5V 压不允许超过额定电压（灯丝电阻不变），压敏电阻 ） R的阻值随压力的变化规律如图乙所 0.75 W U L 所以为了保证电路安全，电路中的最大电流值是0.5 A，A 错误； B．压敏电阻的阻值变化范围是0～18 Ω
由 I U 得压敏电阻的阻值 R U R 1.5V R R 3Ω I 0.5A 由图乙可知，当 F ＝0时，压敏电阻的阻值最大，压敏电阻此时的阻值是 18 Ω，所以压 敏 电阻的阻值变化范围是 3～18 Ω，B 错误； C ．当压敏电阻所受的压力为 0 时， 压敏电阻 R ＝ 18 Ω，电路中的电流为 U U 7.5V I 0.25A R 总 总 R 灯 R 12Ω 18Ω 小灯泡的实际电压为 U 灯 I R 灯 0.25A 12Ω 3V 小灯泡的实际功率为 P 灯 U 灯I 3V 0.25A 0.75W C 正确； D ．当压力为 0 时，压敏电阻 R ＝ 18 Ω，压敏电阻的电压为 U I R 0.25A 18Ω 4.5V 当压力为 5 N 时，压敏电阻 R ＝4 Ω，电路中电流 U 7.5V 15 IA R 灯 R 12Ω 4Ω 32 则 15 U R I R A 4 Ω 1.875V 32 当压力由 0 增大到 5 N 时，电压表的示数会从 4.5 V 减小到 1.875 V ， D 错误； 故选 C 。 2． 如图甲所示的电路中，电源电压保持不变，当闭合开关 S ，调节滑动变阻器阻值从最大 变化到最小，两个电阻的“ U — I ”关系图像如图乙所示，则下列判断正确的是（ ） A ．电源电压为 10V B ．定值电阻 R 1 的阻值为 10Ω C ．变阻器滑片在中点时，电流表示数为 0.3A
欧姆定律常见题目 第一类：公式的基本运用 这类问题只需直接代公式计算，注意每个物理量必须针对同一研究对象而言 例1.一只电灯泡正常工作时的灯丝电阻是440Ω，如果电灯线路的电压是220V，则灯丝中 的电流为A。若一个电热水器工作时电热丝的电阻是44Ω，通过的电流是5A，则 加在该电热丝两端的电压是V。 第二类：基本的串并联电路 这类题目计算时抓住串联和并联的电流、电压大小关系，等量代换即可计算（可以根 据实际情况考虑是否使用等效电路的算法） 例2.电阻R1=30Ω，R2=50Ω串联，电阻R1两端的电压为6V，则： 1）R1的电流为多少？2）R2的电压为多少？ 请注意书写过程必须包含必要公式 计算过程中的每个物理量要带单位 例3.电阻R1=30Ω，R2=50Ω并联，通过R1电流为0.15A,则： 1）R1两端电压为多少？2）通过R2的电流为多少安？ 请注意书写过程必须包含必要公式 计算过程中的每个物理量要带单位 第三类：简单的等效电路问题 等效电路是一种解题思维，主要是为解决问题提供一种更为简单、方便、快捷的解题 方式。使用等效电路过程中主要涉及到整体思维和分割思想。 例4.电阻R1=20Ω，R2=30ΩR3=6Ω并联，已知电源电压为9V，求： 干路电流为多少安？ 此题先求解总电阻（等效电阻），再用总电压除以总电阻计算总电流更为方便 第四类：串联分压、并联分流原理解决比值问题 例5.电阻R1=20Ω，R2=60Ω串联，则通过R1和R2的电流之比为________，R1和R2两端的电压之比为_______ 例6.R2=2R1，将两个电阻并联接入电路，通过R1的电流为I0；若将R1、R2串联在原来的电源上，通过R1的电流为I1，则I0：I1等于________ 例7.如图所示电路，已知三个电流表示数之比A1：A2：A3之比为2：3：4，若R1=10Ω，则电阻R2的阻值为多少欧？
一、欧姆定律的计算问题难题易错题 1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是 A ．U ＝6V ，R 2＝20Ω B ．U ＝9V ，R 3＝30Ω C ．R 3＝10Ω，P ∶P ′′＝3∶2 D ．R 2＝20Ω，P ∶P ′＝2∶15 【答案】D 【解析】 【分析】 【详解】 当只闭合开关S 2时，电阻2R 、3R 串联，则 23 U R R =0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则 1U R +2 U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则 2 U R =0.45A ，P ′′=0.45U 解三式得 U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3 所以D 正确。 故选D 。 2．如图，电源电压保持不变，两根均匀的相同电阻丝ae 和bf 平行放置，其他导线电阻不计，c 、d 两环始终与电阻丝接触良好。闭合开关，当cd 处于图中位置时，电压表的示数为6V ；当电阻R 与cd 段导线一起向右移动一段距离后，电压表的示数变为5V ；若电阻R 与cd 段导线一起由图中位置向左移动一段相同距离后，电压表的示数变为（ ）
A ．6.5V B ．7V C ．7.5V D ．8V 【答案】C 【解析】 【分析】 【详解】 设1ac bd R R R ==，则在如图的电压可表示为 ()1 12U U R R R = + ① 当电阻R 与cd 段导线一起向右移动一段距离后，电源电压可表为 ()2 122U U R R R R = +?+ ② 当电阻R 与cd 段导线一起向左移动一段相同距离后，电源电压可表为 ()3 122U U R R R R = -?+ ③ 由①②得 126RU R R += ，60 RU R ?= 代入③得 37.5V U = 故选C 。 3．如右图甲所示电路，电源电压保持不变。闭合开关S ，当滑动变阻器的滑片P 从右端滑到左端的过程中，R 1、R 2的I-U 关系图象如图乙所示。则下列判断不正确的是
最新欧姆定律中考试题分类汇编 一、欧姆定律选择题 1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P 的过程中（） A. 电流表 A 的示数变大B电.压表 V 的示数变大 C. 电压表 V 与电流表 A 的示数的比值变大 D. 电压表 V 与电流表 A 的示数的乘积变 小 【答案】 D 【解析】【解答】 A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键 S，向右移动滑动变阻器滑片P 的过程中，滑动变阻器的电阻增大，电路 的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小， A 不符合题意他. B.根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特 点，所以电阻 R1两端的电压减小，即电压表示数变小， B 不符合题意 . C. 电压表 V 与电流表 A 的示数的比值即为电阻R 的阻值，应不变， C 不符合题意 . 1 D. 因电压表与电流表的示数都变小，所以乘积将变小， D 符合题意 .、 故答案为： D. 【分析】 R1与 R2串联，电压表 V 测 R1的电压，电流表测电路中的电流，根据欧姆定律可知 电路中电流的变化分析 . 2．如图所示，电源电压U 保持不变，滑动变阻器R0 的最大电阻是 50Ω．当开关S1 闭合、 S2 和 S3 断开，滑动变阻器的滑片在最右端时，电压表示数是U1， R1 的功率是P1；当开关 S2 闭合、 S1 和 S3 断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2 和R3 的功率之和是 3.2W ；当开关 S1、 S2 和 S3 都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知 R2： R3=3： 1， U1： U1′=3：2 ，P1： P1′=1：36。 下列结论正确的是（）
欧姆定律中考经典题型带答案 一、欧姆定律选择题 1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（） A. 电流表A的示数变大 B. 电压表V的示数变大 C. 电压表V与电流表A的示数的比值变大 D. 电压表V与电流表A的示数的乘积变小 【答案】D 【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他. B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意. C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意. D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、 故答案为：D. 【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析. 2．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（） A. 电流表示数变大，电压表示数变小 B. 电流表示数变大，电压表示数变大 C. 电流表示数变小，电压表示数变小 D. 电流表示数变小，电压表示数变大 【答案】 D 【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总
一、初中物理欧姆定律问题 1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（） A．电路中电流变化的范围是0A～0.5A B．滑动变阻阻值变化的范围是2.5Ω～10Ω C．灯泡的最小功率是0.45 W D．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】 AB．当灯泡的电压最大时，即L 2.5V U=，此时电路中的电流大小为 L L L 1.25W 0.5A 2.5V P I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是 R L - 4.5V-2.5V 2.0V U U U === 这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为 R R 2.0V 4Ω 0.5A U R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A； 由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为 L L L 1.5V 0.3A 5Ω U I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为 R R 3V 10Ω 0.3A U R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；
九年级欧姆定律中考真题汇编[解析版] 一、初三物理欧姆定律易错压轴题（难） 1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图． （1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流 ________（选填：“变大”“变小"或“不变”）． （2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动． （3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示： A P1/mm030.060.090.0120.0150.0180.0 U/V00.40.8 1.2 1.6 2.0 2.4 通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论． （4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V． 【答案】不变右欧姆定律正 1.8 【解析】 【分析】 本题考查影响导体电阻的因素，主要是长度因素。 【详解】 (1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变 (2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大 (3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。而在这个 过程中，电路中电流不变，根据欧姆定律 U I R 得，当电流不变时，导体两端的电压与电 阻成正比。处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。 (4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为
欧姆定律分类题型汇编题型一：串联分压和并联分流 1、如图所示的电路中，电压表V 1的示数为9伏，电压表V 2 的示数为3伏，那么R 1 与R 2 的阻值之 比为（） A．2：1 B．1：2 C．3：1 D．1：3 2、如图所示的电路中，R 1=10Ω，R 2 =20Ω.闭合开关S后，电压表V 1 与V 2 示数之比为（） A．3：1 B．3：2C．2：1 D．1：1 3 、如图所示，V 1 和V 2 是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开 关后，发现两个电压表指针的偏转角度相同，则（） A．R 1 ∶R 2 ＝1∶4 B．R 1 ∶R 2 ＝4：l C．R 1 ∶R 2 ＝1∶5 D．R 1 ∶R 2 ＝5∶l 4、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0. 6A以及0～3A).闭 合开关S,电阻R 1 与R 2 均有电流流过，两只电流表的指针偏转角度相同，则R 1 与R 2 的比值为（） A. 1∶5 B.5∶1 C.1∶4 D.4∶1 5、如图所示电路，电源电压恒定不变．当S 1 闭合、S 2 断开时，电压表的示数为3 V；当S 1 断开、 S 2 闭合时，电压表的示数9 V，则R1︰R2为（） A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰1 6、如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示 数为6V，那么电阻R 1 :R 2 = 。 7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ 甲 ︰Ｉ 乙 ＝２︰３，若甲、 乙均为电压表时，闭合开关S，则两电压表的读数Ｕ 甲 ︰Ｕ 乙 ＝。 8、电阻甲、乙的电流与电压关系图像如右图所示， ①若现在将甲和乙串联后接在电压为3V的电源两端，则甲电阻两端的电压多大？ ②若现在将甲和乙并联后接在电压为3V的电源两端，则干路中电流多大？ 第1题第2题第3题 第4题第5题第6题第7题

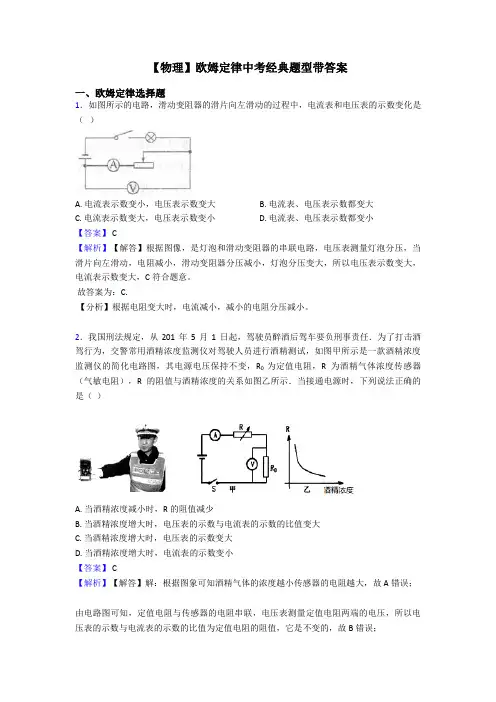

【物理】欧姆定律中考经典题型带答案 一、欧姆定律选择题 1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小 【答案】 C 【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。 故答案为：C. 【分析】根据电阻变大时，电流减小，减小的电阻分压减小。 2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（） A. 当酒精浓度减小时，R的阻值减少 B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大 C. 当酒精浓度增大时，电压表的示数变大 D. 当酒精浓度增大时，电流表的示数变小 【答案】 C 【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误； 由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；
由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小， 测试到的酒精气体浓度越大，酒精气体传感器的电阻越小， 根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确； 当酒精气体浓度增大时，酒精气体传感器的电阻减小， 根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误． 故选C． 【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化． 3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（） A. 电压表V1的示数变大，电流表A的示数变大 B. 电压表V2的示数变大，电流表A的示数变小 C. 电压表V1的示数变大，电流表A的示数变小 D. 电压表V2的示数变大，电流表A的示数变大 【答案】 A 【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。 当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大； 定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。BCD不符合题意，A 符合题意。 故答案为：A。 【分析】结合电路图，理清元件的连接方式及电表的测量对象，串联电路的电阻起分担电压的作用，电阻越大，分担的电压就越大. 4．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）
【物理】欧姆定律知识点总结和题型总结 一、欧姆定律选择题 1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（） A. 2：1 B. 3：2 C. 2：3 D. 1：2 【答案】 D 【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压； 因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2； 又因为串联电路电流相等，即I1=I2； 由I=可得，R1：R2=：=U1：U2=1：2． 故选D． 【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比． 2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（） A. 灯泡L正常发光时，电压表的示数为6V B. 当电流表示数为0.4A时，电压表的示数为9V C. 灯泡L的电阻值随电压表的示数的增大而增大 D. 为了保证电路安全，整个电路消耗的最大功率为10W
【答案】 B 【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误； B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确； C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误； D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误． 故选B． 【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流； （1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数； （2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数； （3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系； （4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率． 3．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（） A. R1先后两次消耗的电功率之比为3：4 B. 滑动变阻器R2的最大阻值为10Ω C. 电源电压为10V D. R1的阻值为20Ω 【答案】 B 【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的 电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1=
一、初中物理欧姆定律的实际应用问题 1．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有 ①电压表V的示数 ②电流表A2的示数 ③电压表V的示数与电流表A的示数的比值 ④电流表A1与电流表A的示数的比值 A．只有①B．②和③C．只有③D．③和④ 【答案】D 【解析】 【分析】 【详解】 首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D。 2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是 A．B． C．D． 【答案】ABC 【解析】 【分析】 【详解】 A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通
过电阻的电流越小，故A可行，符合题意； B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意； C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意； D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意． 故选ABC． 3．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（） A．电源电压为34V B．电阻R1的阻值为12Ω C．电路中最小电流为1A D．灯L的阻值始终是4Ω 【答案】AC 【解析】 【分析】 【详解】 由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。 A．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V2的示数即为电源电压是34V，故A项正确； BC．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1的示数是10V，电压表V2的示数是14V，根据串联分压的特点可知滑动变阻器两端分得的电压为 R2234V14V20V U U U =-=-= 由 U I R =可得通过电路最小电流
图2—2—3 欧姆定律典型例题 例2 （西安市中考试题）关于公式 R ＝U/I 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体中通过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大 D ．导体的电阻等于导体两端的电压和通过它的电流之比 例3 （西安市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω． 例4 （辽宁省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻． 例6 （北京市中考试题）电阻R 1、R 2并联在电压为6V 的电源上，通过干路的电流是0.75A ，R 1的阻值是12Ω，则R 2的阻值是________． 例7 （北京市中考试题）如图2—2—3所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表 例8 （上海市中考试题）如图2—2—5，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 例9 如图2—2—7，两个电阻都为R 0，再与变阻器R ′，并联接到电路中，在R ′，的滑片向右滑动 的过程中，电路总电阻R 的变化范围是 （ ） A ．R 变大，R 0＞R ＞0.5R 0 B ．R 变小，2R 0＞R ＞R 0 C ．R 变大，但R ＜0.5R 0 D ．R 变小，R ＜0.5R 0 例10 （南京市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ） A ．电流表示数变大，电压表的示数变大 B ．电流表示数变小，电压表的示数不变 C ．电流表示数变大，电压表的示数不变 D ．电流表示数变小，电压表的示数变小 图2—2—5 图2—2—7 图2—2—8
欧姆定律中考经典试题 考点梳理 【考点1】：串并联电路电流电压特点 1、在探究电路的电压规律实验时用了下图中的某个电路，已知R 1=R 2＜R 3，电压表V 1、V 2和V 3的读数分别为1.0V 、1.5V 和2.5V ．实验时的电路图应是（ ） 2、（2013泉州）如右图所示的电路中，电源电压不变，闭 合开关S 1、S 2，电压表示数为U 1；接着只断开开关S 2，此时电压表示数为U 2，若已知U 1∶ U 2 = 5∶3，则电阻R 1 和R 2的阻值之比是 A ．1∶2 B ．2∶3 C ．3∶2 D ．5∶3 3、（2013达州）右图所示，当开关S 闭合，甲、乙两 表为电压表时，两表读数之比U 甲：U 乙为4∶1；当开 关S 断开，甲、乙两表为电流表时，两表的读数之比I 甲∶I 乙为 A ．4∶3 B ．3∶2 C ．3∶4 D ．3∶1 【考点2】：探究电流与电阻，电流与电压的关系 1、（2011 南京）小华用如图所示的电路探究电流与电阻 的关系．已知电源电压为6V ，滑动变阻器R 2的最大电阻 为20Ω，电阻R 1为l0Ω．实验过程中，将滑动变阻器滑 片移到某一位置时，读出电阻R1两端电压为4V ，并读出 了电流表此时的示数．紧接着小华想更换与电压表并联的 电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45 Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是 Ω和 Ω． 2、（2012菏泽）小军采用右图的电路，研究“通过某导 体的电流与它的电阻关系”，他分别用5Ω和10Ω的电 阻做两次实验，当完成第一次实验后，小军将A 、B 两点 间的电阻R 由5Ω更换为10Ω，闭合开关后，滑动变阻器 应该（ ） A.保持变阻器滑片不动 B ．将变阻器滑片向右移动 C ．将变阻器滑片向左移动 3、（2013 雅安）在图21 所示的电路中, 电源电压保持6V 不变, R 1 的阻值为10Ω。闭合开关S,电压表的示数如图22 所示。 ( 1) 求通过电阻R 1 的电流; ( 2) 求电阻R 2 的阻值; ( 3) 现有阻值分别为2Ω、10Ω、50Ω、100Ω 的四个定值电阻, 请选择其中一个定值电阻替换电路中的电阻R 2 , 要求: 电压表选择合适的量程后, 闭合开关S, 能使电压表指针偏离到图22 所示电压的一半。请判断: 所提供的四个定值电图9 S 1 S R 1 R V
欧姆定律经典练习题（共80题） 一、选择题 1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关 C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关 2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆 3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是 4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］ A．4R B．R/4C．4/R D．2R 5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小 6．下面四对并联电阻，总电阻最小的是［］ A．两个4Ω B．一个4Ω，一个6Ω C．一个1Ω，一个8Ω D．一个2Ω，一个7Ω 7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］ A．c
相关主题
文本预览
