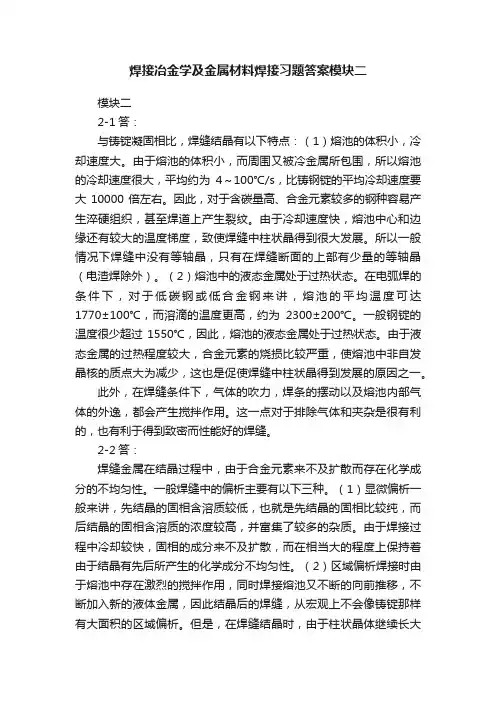

模块二
2-1答：
与铸锭凝固相比，焊缝结晶有以下特点：（1）熔池的体积小，冷却速度大。由于熔池的体积小，而周围又被冷金属所包围，所以熔池的冷却速度很大，平均约为4～100℃/s，比铸钢锭的平均冷却速度要大10000倍左右。因此，对于含碳量高、合金元素较多的钢种容易产生淬硬组织，甚至焊道上产生裂纹。由于冷却速度快，熔池中心和边缘还有较大的温度梯度，致使焊缝中柱状晶得到很大发展。所以一般情况下焊缝中没有等轴晶，只有在焊缝断面的上部有少量的等轴晶（电渣焊除外）。（2）熔池中的液态金属处于过热状态。在电弧焊的条件下，对于低碳钢或低合金钢来讲，熔池的平均温度可达1770±100℃，而溶滴的温度更高，约为2300±200℃。一般钢锭的温度很少超过1550℃，因此，熔池的液态金属处于过热状态。由于液态金属的过热程度较大，合金元素的烧损比较严重，使熔池中非自发晶核的质点大为减少，这也是促使焊缝中柱状晶得到发展的原因之一。
此外，在焊缝条件下，气体的吹力，焊条的摆动以及熔池内部气体的外逸，都会产生搅拌作用。这一点对于排除气体和夹杂是很有利的，也有利于得到致密而性能好的焊缝。
2-2答：
焊缝金属在结晶过程中，由于合金元素来不及扩散而存在化学成分的不均匀性。一般焊缝中的偏析主要有以下三种。（1）显微偏析一般来讲，先结晶的固相含溶质较低，也就是先结晶的固相比较纯，而后结晶的固相含溶质的浓度较高，并富集了较多的杂质。由于焊接过程中冷却较快，固相的成分来不及扩散，而在相当大的程度上保持着由于结晶有先后所产生的化学成分不均匀性。（2）区域偏析焊接时由于熔池中存在激烈的搅拌作用，同时焊接熔池又不断的向前推移，不断加入新的液体金属，因此结晶后的焊缝，从宏观上不会像铸锭那样有大面积的区域偏析。但是，在焊缝结晶时，由于柱状晶体继续长大和推移，此时会把溶质或杂质“赶”向熔池的中心。这使熔池中心的杂质浓度逐渐升高，致使在最后凝固的部位产生较严重的区域偏析。(3)层状偏析熔池金属结晶时，在结晶前沿的液体金属中，溶质的浓度较高，同时也富集了一些杂质。当冷却速度较慢时，这一层浓度较高的溶质和杂质可以通过扩散而减轻偏析的程度。但冷却速度很快时，还没有来得及“均匀化”就已凝固，造成了溶质和杂质较多的结晶层。
2-3答：
对于一般钢铁材料来说，合金元素在液相中的溶解度总是大于固相中的溶解度，熔合区正是液固两相发生强烈接触的地方，所以在液固两相的分界面处，溶质原子就会从固相向液相扩散。焊接条件下，在熔合区元素扩散转移的过程是明显存在的，特别是象C、S、P等强偏析元素，不均匀性更大。
2-4答：
在焊接条件下，熔化过程是很复杂的，即使焊接规范十分稳定，由于种种因素的影响，也会使热能的传播极不均匀（如周期性熔滴过渡，电磁吹力的变化等）。另一方面，在半熔
化的基本金属上，晶粒的导热方向彼此不同，有些晶粒的主轴方向有利于热的传导，所以该处就受热较快，熔化的较多。因此，对于不同的晶粒，熔化程度可能有很大的不同。有些晶粒有利于导热而熔化的较多，而有些晶粒熔化较少。所以母材与焊缝交界的地方并不是一条线，而是一个区，即所谓熔合区。
熔合区存在着严重的化学不均匀性，与此同时也存在着物理不均匀性。因此，在组织和性能上也是不均匀的，成为焊接接头中的薄弱部位。
2-5答：
由于焊接条件下的固态相变属于非平衡相变，一般情况下，低合金钢焊缝中很少会发生珠光体转变。只有在冷却速度很低的情况下，才能得到少量的珠光体。
2-6答：
深而窄的焊缝结晶时，速度更快，柱状晶的生长方向接近垂直于焊缝中心线，熔池的中心溶质浓度更高，致使区域偏析不仅更严重，而且象一个刀面一样切入焊缝中心，形成一个低熔点结晶区域。在应力作用下，就容易形成沿焊缝中心的纵向焊接热裂纹。
2-7答：
解决焊缝的组织和性能，可以用多种方法，如加入合金元素，采用改变焊接工艺参数或工艺措施，控制凝固过程，焊后热处理等。而焊接热影响区的组织和性能改变几乎只能采用热处理一种方法。
2-8答：
当焊接电流不变时，增大焊速可以降低焊接热输入，使热影响区变小，焊缝凝固时过冷度大，凝固快，可使焊缝晶粒细化。
2-9答：
第一道焊缝不锤击，是为了防止出现底层裂纹，最后一道不锤击是为了防止出现表面裂纹。
焊接冶金学（基本原理）习题 绪论 1.试述焊接、钎焊和粘接在本质上有何区别？ 2.怎样才能实现焊接，应有什么外界条件？ 3.能实现焊接的能源大致哪几种？它们各自的特点是什么？ 4.焊接电弧加热区的特点及其热分布？ 5.焊接接头的形成及其经历的过程，它们对焊接质量有何影响？ 6.试述提高焊缝金属强韧性的途径？ 7.什么是焊接，其物理本质是什么？ 8.焊接冶金研究的内容有哪些 第一章焊接化学冶金 1.焊接化学冶金与炼钢相比，在原材料方面和反应条件方面主要有哪些不同？ 2.调控焊缝化学成分有哪两种手段？它们怎样影响焊缝化学成分？ 3.焊接区内气体的主要来源是什么？它们是怎样产生的？ 4为什么电弧焊时熔化金属的含氮量高于它的正常溶解度？ 5.氮对焊接质量有哪些影响？控制焊缝含氮量的主要措施是什么？ 6.手弧焊时，氢通过哪些途径向液态铁中溶解？写出溶解反应及规律？ 7.氢对焊接质量有哪些影响？ 8既然随着碱度的增加水蒸气在熔渣中的溶解度增大，为什么在低氢型焊条熔敷金属中的含氢量反而比酸性焊条少？ 9. 综合分析各种因素对手工电弧焊时焊缝含氢量的影响。 10.今欲制造超低氢焊条（[H]<1cm3/100g）,问设计药皮配方时应采取什么措施？ 11. 氧对焊接质量有哪些影响？应采取什么措施减少焊缝含氧量？ 12.保护焊焊接低合金钢时，应采用什么焊丝？为什么？ 13.在焊接过程中熔渣起哪些作用？设计焊条、焊剂时应主要调控熔渣的哪些物化性质？为什么？ 14.测得熔渣的化学成分为：CaO41.94%、28.34%、23.76%、FeO5.78%、7.23%、3.57%、MnO3.74%、4.25%，计算熔渣的碱度和，并判断该渣的酸碱性。 15.已知在碱性渣和酸性渣中各含有15%的FeO，熔池的平均温度为1700℃，问在该温度下平衡时分配到熔池中的FeO量各为多少？为什么在两种情况下分配到熔池中的FeO量不同？为什么焊缝中实际含FeO量远小于平衡时的含量？ 16.既然熔渣的碱度越高，其中的自由氧越多，为什么碱性焊条焊缝含氧量比酸性焊条焊缝含氧量低？ 17.为什么焊接高铝钢时，即使焊条药皮中不含，只是由于用水玻璃作粘结剂，焊缝还会严重增硅？ 18. 综合分析熔渣中的CaF2在焊接化学冶金过程是所起的作用。 19.综合分析熔渣的碱度对金属的氧化、脱氧、脱硫、脱磷、合金过渡的影响。 20.什么是焊接化学冶金过程，手工电弧焊冶金过程分几个阶段，各阶段反应条件有何不同，主要进行哪些物理 化学反应？ 21.什么是熔合比，其影响因素有哪些，研究熔合比在实际生产中有什么意义？
焊接冶金学（基本原理） 部分习题及答案 绪论 一、什么是焊接，其物理本质是什么？ 1、定义：焊接通过加热或加压；或两者并用，使焊件达到原子结合，从而形成永久性连接工艺。 2、物理本质：焊接的物理本质是使两个独立的工件实现了原子间结合，对于金属而言，既实现了金属键结合。 二、怎样才能实现焊接，应有什么外界条件？ 1、对被焊接的材质施加压力：目的是破坏接触表面的氧化膜，使结合处增加有效的接触面积，从而达到紧密接触。 2、对被焊材料加热(局部或整体)：对金属来讲，使结合处达到塑性或熔化状态，此时接触面的氧化膜迅速破坏，降低金属变形的阻力，加热也会增加原于的振动能，促进扩散、再结晶、化学反应和结晶过程的进行。 三、试述熔焊、钎焊在本质上有何区别？ 钎焊母材不溶化，熔焊母材溶化。 1.温度场定义，分类及其影响因素。 1、定义：焊接接头上某一瞬间各点的温度分布状态。 2、分类： 1)稳定温度场——温度场各点温度不随时间而变动； 2)非稳定温度场——温度场各点随时间而变动； 3)准稳定温度场——温度随时间暂时不变动，热饱和状态；或随热源一起移动。 3、影响因素： 1)热源的性质 2)焊接线能量 3)被焊金属的热物理性质
a.热导率 b.比热容 c.容积比热容 d.热扩散率 e.热焓 f.表面散热系数 4)焊件厚板及形状
第一章 二、焊接化学冶金分为哪几个反应区，各区有何特点？ 1、药皮反应区：指焊条受热后，直到焊条药皮熔点前发生的一些反应。(100-1200℃) 1)水分蒸发：100 ℃吸附水的蒸发，200－400 ℃结晶水的去除，化合水在更高 温度下析出 2)某些物质分解:形成Co，CO2，H2O，O2等气体 3)铁合金氧化：先期氧化，降低气相的氧化性 2、熔滴反应区：指熔滴形成、长大、脱离焊条、过渡到整个熔池 1)温度高：1800－2400℃ 2)与气体、熔渣的接触面积大：1000－10000 cm2/kg 3)时间短速度快：；熔渣和熔滴金属进行强烈的搅拌,混合. 3、熔池反应区 1)反应速度低 熔池T 1600~1900℃低于熔滴T ；比表面积，接触面积小300~1300cm2/kg；时间长，手工焊3~8秒埋弧焊6~25s 2)熔池温度不均匀的突出特点 熔池前斗部分发生金属熔化和气体的吸收,利于吸热反应熔池后斗部分发生金属凝固和气体的析出,利于放热反应 3)具有一定的搅拌作用 促进焊缝成分的均匀化，有助于加快反应速度，有益于气体和夹渣物的排除。然而，没有熔滴阶段激烈。 三、焊接区内有那些气体？它们是怎样产生的？ 1、种类：金属及熔渣蒸气 2、来源： 1)焊接材料 2)气体介质
金属材料焊接性知识要点 1. 金属焊接性：指同质材料或异质材料在制造工艺条件下，能够形成完整接头并满足预期使用要求的能力。包括（工艺焊接性和使用焊接性）。 2. 工艺焊接性：金属或材料在一定的焊接工艺条件下，能否获得优质致密无缺陷和具有一定使用性能的焊接接头能力。 3. 使用焊接性：指焊接接头和整体焊接结构满足各种性能的程度，包括常规的力学性能。 4. 影响金属焊接性的因素：1、材料本因素2、设计因素3、工艺因素4、服役环境 5. 评定焊接性的原则:（1）评定焊接接头中产生工艺缺陷的倾向，为制定合理的焊接工艺提供依据；（2）评定焊接接头能否满足结构使用性能的要求。 6. 实验方法应满足的原则：1可比性 2针对性 3再现性 4经济性 7. 常用焊接性试验方法： A:斜Y坡口焊接裂纹试验法: 此法主要用于评定碳钢和低合金高强钢焊接热影响区对冷裂纹的敏感性。 B:插销试验 C:压板对接焊接裂纹试验法 D:可调拘束裂纹试验法 一问答：1、“小铁研”实验的目的是什么，适用于什么场合？了解其主要实验步骤，分析影响实验结果稳定性的因素有哪些？ 答：1、目的是用于评定用于评定碳钢和低合金高强钢焊接热影响区对冷裂纹的敏感性。评定碳钢和低合金高强钢焊接热影响区对冷裂纹的敏感性时，影响结果稳定因素焊接接头拘束度预热温度角变形和未焊透。（一般认为低合金钢“小铁研实验”表面裂纹率小于20%时。用于一般焊接结构是安全的） 2、影响工艺焊接性的主要因素有哪些？ 答：影响因素：（1）材料因素包括母材本身和使用的焊接材料，如焊条电弧焊的焊条、埋弧焊时的焊丝和焊剂、气体保护焊时的焊丝和保护气体等。 （2）设计因素焊接接头的结构设计会影响应力状态，从而对焊接性产生影响。 （3）工艺因素对于同一种母材，采用不同的焊接方法和工艺措施，所表现出来的焊接性有很大的差异。 （4）服役环境焊接结构的服役环境多种多样，如工作温度高低、工作介质种类、载荷性质等都属于使用条件。 3、举例说明有时工艺焊接性好的金属材料使用焊接性不一定好。 答：金属材料使用焊接性能是指焊接接头或整体焊接结构满足技术条件所规定的各种使用性能主要包括常规的力学性能或特定工作条件下的使用性能，如低温韧性、断裂韧性、高温蠕变强度、持久强度、疲劳性能以及耐蚀性、耐磨性等。而工艺焊接性是指金属或材料在一定的焊接工艺条件下，能否获得优质致密、无缺陷和具有一定使用性能的焊接接头的能力。比如低碳钢焊接性好，但其强度、硬度却没有高碳钢好。 4、为什么可以用热影响区最高硬度来评价钢铁材料的焊接冷裂纹敏感性？焊接工艺条件对热影响区最高硬度有什么影响？ 答：因为（1）.冷裂纹主要产生在热影响区； （2）其直接评定的是冷裂纹产生三要素中最重要的，接头淬硬组织，所以可以近似用来评价冷裂纹。 一般来说，焊接接头包括热影响区，它的硬度值相对于母材硬度值越高，证明焊接接头的
第三章：合金结构焊接热影响区（ HAZ最高硬度 1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？答：热轧钢的强化方式有：（ 1）固溶强化，主要强化元素：Mn，Si 。（ 2）细晶 强化，主要强化元素： Nb,V。（3）沉淀强化，主要强化元素：Nb,V. ；正火钢的强化方式：（ 1）固溶强化， 主要强化元素：强的合金元素（ 2）细晶强化，主要强化元素：V,Nb,Ti,Mo （ 3）沉淀强化，主要强化元素： Nb,V,Ti,Mo. ；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到1200 C以上的热影响区可能产生粗晶脆 化，韧性明显降低，而是、正火钢在该条件下粗晶区的V析出相基本固溶，抑制 A长大及组织细化作用被 削弱，粗晶区易出现粗大晶粒及上贝氏体、 M-A 等导致韧性下降和时效敏感性增大。制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接方法。 2. 分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。答:Q345钢属于热轧钢，其碳当量小 于0.4 %，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠 光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏 体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb达 到沉淀强化作用可以消除焊接接头中的应力裂纹。被加热到1200 C以上的热影响区过热区可能产生粗晶脆 化，韧性明显降低，Q345钢经过600CX 1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。；焊接材料：对焊条电弧焊焊条的选择：E5系列。埋弧焊：焊剂 SJ501，焊丝H08A/H08MnA电渣焊：焊剂HJ431、 HJ360焊丝H08MnMo A CO2气体保护焊：H08系列和YJ5系列。预热温度：100?150C。焊后热处理：电弧焊一般不进行或600?650 C回火。电渣焊 900?930 C正火，600?650 C回火 3. Q345与Q390焊接性有何差异？ Q345焊接工艺是否适用于 Q390焊接，为什么？答：Q345与Q390都属 于热轧钢，化学成分基本相同，只是Q390的Mn含量高于Q345,从而使Q390的碳当量大于 Q345,所以Q390 的淬硬性和冷裂纹倾向大于Q345,其余的焊接性基本相同。Q345的焊接工艺不一定适用于 Q390的焊接， 因为Q390的碳当量较大，一级Q345的热输入叫宽，有可能使Q390的热输入过大会引起接头区过热的加剧或热输入过小使冷裂纹倾向增大，过热区的脆化也变的严重。 4. 低合金高强钢焊接时，选择焊接材料的原则是什么？焊后热处理对焊接材料有什么影响？答：选择原 则：考虑焊缝及热影响区组织状态对焊接接头强韧性的影响。由于一般不进行焊后热处理，要求焊缝金属在焊态下应接近母材的力学性能。中碳调质钢，根据焊缝受力条件，性能要求及焊后热处理情况进行选择焊接材料，对于焊后需要进行处理的构件，焊缝金属的化学成分应与基体金属相近。 5. 分析低碳调质钢焊接时可能出现的问题？简述低碳调质钢的焊接工艺要点，典型的低碳调质钢如 （14MnMoNiB HQ70 HQ80）的焊接热输入应控制在什么范围？在什么情况下采用预热措施，为什么有最低预热温度要求，如何确定最高预热温度。（P81）答：焊接时易发生脆化，焊接时由于热循环作用使热影 响区强度和韧性下降。焊接工艺特点：①要求马氏体转变时的冷却速度不能太快，使马氏体有一自回火” 作用，以防止冷裂纹的产生；② 要求在800~500C之间的冷却速度大于产生脆性混合组织的临界速度。此外，焊后一般不需热处理，采用多道多层工艺，采用窄焊道而不用横向摆动的运条技术 ; 典型的低碳调质钢在 Wc> 0.18 %时不应提高冷速，Wc< 0.18 %时可提高冷速（减小热输入）焊接热输入应控制在小于 481KJ/cm；当焊接热输入提高到最大允许值裂纹还不能避免时，就必须采用预热措施，当预热温度过高时不仅对防止冷裂纹没有必要，反而会使800?500C的冷却速度低于出现脆性混合组织的临界冷却速度，使 热影响区韧性下降，所以需要避免不必要的提高预热温度，包括层间温度，因此有最低预热温度。通过实验后确定钢材的焊接热输入的最大允许值，然后根据最大热输入时冷裂纹倾向再来考虑，是否需要采取预热和预热温度大小，包括最高预热温度。 6. 低碳调质钢和中碳调质钢都属于调质钢，他们的焊接热影响区脆化机制是否相同？为什么低碳钢在调质 状态下焊接可以保证焊接质量，而中碳调质钢一般要求焊后热处理？答：低碳调质钢：在循环作用下， t8/5 继续增加时，低碳钢调质钢发生脆化，原因是奥氏体粗化和上贝氏体与M-A组元的形成。中碳调质钢：由
(适用于材料成型与控制工程专业焊接模块) 一、概念或解释(每题2分共10分) 1、联生结晶： 2、熔合比： 3、焊条药皮重量系数： 4、金属焊接性： 5、电弧热焊： 二、选择填空(可以多个选择,每题1分,共15分) 1、焊接区内的气体主要来源于( ) 。 ①焊接材料②母材③焊条药皮 2、焊接时, 不与氮气发生作用的金属,即不能溶解氮又不形成氮化物的金属，可用N 作为保护气体, 这种金属是( ) 。 ①铜②铝③镍 3、焊接熔渣的作用有( ) ①机械保护作用②冶金处理作用③改善工艺性能 4、焊接熔池的结晶时, 熔池体积小，冷却速度大，焊缝中以( ) 为主。 ①柱状晶②等轴晶③平面晶
5、熔合区的化学不均匀性主要是体现于(
①凝固过渡层的形成 ②碳迁移过渡层的形成 ③合金分层现象 6、焊缝中的气孔和夹杂主要害处是 ( ) 。 ①焊缝有效截面下降 ②应力集中，疲劳强度下降 ③抗氧化性下降 气孔，使致 密性下降。 7、 打底焊道最易产生热裂纹 , 也最易产生冷裂纹 , 其主要原因是 ( ) 。 ①冷却速度快 ②应力集中 ③过热 8、 焊接结构钢用熔渣的成分是由 ( ) 等组成。 ①氧化物 ②氟化物 ③氯化物 ④硼酸盐 9、 焊接冷裂纹按产生原因可分为 ( ) 。 ①淬硬脆化裂纹 ②低塑性脆化裂纹 ③层状撕裂 ④应力腐蚀开裂 裂纹 10、 有利于改善焊缝抗热裂纹性能因素主要有 ( ) 。 ①细化晶粒 ②减少 S 、P ③结晶温度大 ④加入锰脱硫 11、 热扎、正火钢焊接时，过热区性能的变化取决于 ( ) 等因素。 ①高温停留时间 ②焊接线能量 ③钢材类型 ④冷裂倾向 12、 铸铁焊接时，影响半熔化区冷却速度的因素有： ( ) 。 ①焊接方法 ②预热温度 ③焊接热输入 ④铸件厚度 13、下列哪些钢种具有一定的热应变脆化倾向。 ( ①低碳钢 ②16Mn ③15 MnV 14、焊缝为铸铁型时，影响冷裂纹的因素有 ( ) 。 ①基体组织 ②石墨形状 ③焊补处刚度，体积及焊缝长短 ④深透性 ⑤延迟

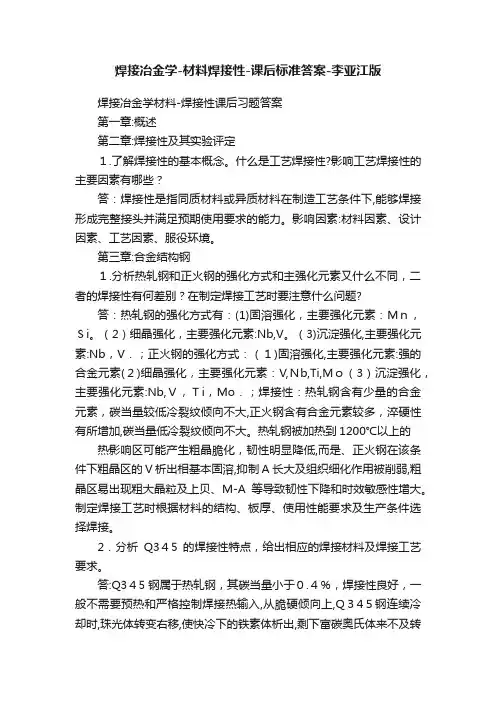

焊接冶金学材料-焊接性课后习题答案 第一章：概述 第二章：焊接性及其实验评定 1.了解焊接性的基本概念。什么是工艺焊接性？影响工艺焊接性的主要因素有哪些？ 答：焊接性是指同质材料或异质材料在制造工艺条件下，能够焊接形成完整接头并满足预期使用要求的能力。影响因素：材料因素、设计因素、工艺因素、服役环境。 第三章：合金结构钢 1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？ 答：热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。（2）细晶强化，主要强化元素：Nb,V。（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到1200℃以
