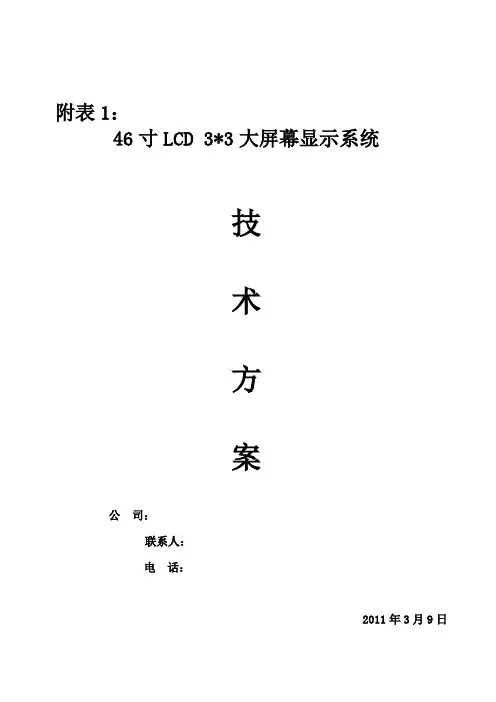

46寸LCD 3*3大屏幕显示系统
技
术
方
案
公司：
联系人：
电话：
2011年3月9日
目录
第一章系统设计概述 (3)
1.1 设计思路 (3)
1.2设计依据 (4)
第二章系统方案设计 (6)
2.1 LCD显示系统 (6)
2.2 系统组成 (6)
2.3 显示系统整体功能 (9)
2.4 系统主要设备配置清单 (10)
第三章系统设备性能 (11)
3.1 LCD显示单元 (11)
3.2 技术特点 (11)
3.3 单元的性能指标 (13)
第四章系统安装、调试、测试及验收标准 (14)
4.1 安装和调试 (14)
4.2 测试和验收 (16)
第五章售后服务 (19)
第六章产品优势 (21)
6.1品牌优势 (22)
6.2质量优势 (25)
6.3售后服务优势 (28)
6.4 资质文件 (29)
第七章产品配置及报价 (36)
第八章工程案例 (36)
第一章系统设计概述1.1 设计思路
根据客户的需求，我们设计大屏显示系统的架构示意图如下：
1.2设计依据
我公司为整套系统进行总体设计及选用的设备均符合ISO（国际标准化组织）、IEC（国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）、CCITT等行业标准，本系统设计遵照的主要技术规范及标准包括但不限于以下：
《智能建筑设计标准》 GB/T 50314-2000 《民用建筑电气设计规范》 JGJ/T 16-92
《工业企业通信设计规范》 GBJ 42-1981
《建筑物防雷设计规范》 GB50057-94
《电气装置安装工程施工及验收规范》 GB11232-92
《工业企业通信接地设计规范》 GBJ79-85
《会议电视系统工程设计规范》 YD5032-97
《会议电视系统工程验收规范》 YD5033-97
《有线电视系统工程设计规范》 GB50200-94
《民用闭路电视系统工程设计规范》 GB50198-94
国家颁布的相关法律、法规、规范以及指挥调度和日常工作的现实需要
《智能建筑工程质量验收规范》 GB50339-2003
《建筑电气工程施工质量验收统一规范》 GB50303-2002
《民用闭路监控电视系统工程技术规范》 GB50198-94
《电视和声音信号的电缆分配系统》 GB/T 6510—1986 《工业企业共用天线电视系统设计规范》 GBJ 120—88
《厅堂扩声系统声学特性指标》 GYJ25-86
《厅堂扩声特性测量方法》 GB/T4959-1995
《声系统设备互连的优选配接值》 GB14197-93 《客观评价厅堂语言可懂度的RASTI法》 GB/T14476-93 《厅堂混响时间测量规范》 GBJ76-84 《采暖通风与空气调节设计规范》 GBJ19-87
第二章系统方案设计
2.1 LCD显示系统
本套技术建议书中提供的大屏幕系统方案是根据客户需求而设计的。它将国际最卓越的LCD高清晰度数码显示技术、无缝拼接技术、多屏图像控制处理技术、多路信号切换技术、网络技术、集中控制技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化、操作方法先进的大屏幕显示系统。整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、经济适用性、可维护性和扩展性等，存储和处理能力满足远期扩展的要求。
2.2 系统组成
主要由以下几部分组成：
1)46 寸LCD拼接单元 9套
2)图像处理器（内置） 9套
3)支架 9套
4)大屏幕控制软件 1套
根据客户要求，我们推荐一套3X3 LCD拼接显示墙（横向3行，纵向3列），系统采用我公司的内置图象处理器和视频矩阵切换器完成图像处理控制功能。
规格如下：
单屏显示面积：1025.6 mm (宽) 579.8mm (高) =0.595m2
整屏面积：1025.6mm (宽) 3 579.8mm (高) 3
= 3076.8mm (宽) 1739.4mm (高)
≈5.352 m2
显示单元支架全部采用钢板制成，表面进行黑色喷塑处理。所有的安装、布线、调试全部安装相关国际、国家标准进行。
整套大屏幕系统，能够实现显示内容和显示方式多样化，即所有的图文信息（VIDEO）都能在大屏上的任意单元、以窗口形式显示出来，包括单屏显示、共屏显示等。在用户端采用中文界面操作软件，方便用户操作。在显示效果上，实现图像的无缝拼接、流畅显示、动感再现信息的实际效果。
显示功能：
系统设计能够接入9路视频监控信号。整个LCD大屏幕显示系统既可以作为监控终端，同时显示多路不同的信号。又可以根据需要，把重要的信号在屏上任意单元显示。显示方式相当灵活。下面以图为例（是个3*3的图例）简要描述其中几种显示方式：
1)全屏显示
接入系统的所有监控视频信号中任意一路信号都能在大屏上的以全屏方式显示。
2)9路信号同时显示
同时显示9路信号，显示信号可以是监控视频信号。任意一路信号可以在任意的单屏显示。
3)多路信号组合显示
系统接入的信号可以在大屏幕任何位置放大显示，组合方式可以是任何相邻的单元按MXN（M指水平方向单元个数，N指水平方向单元个数）的方式。
以下列举其中几种组合显示方式，可以根据显示需要随意更换。
1、图象以2X3的2组合方式放大显示。显示信号可以是监控视频信号。
2、其中一个信号以4X3的组合方式放大显示，其余屏幕显示3个单画面。
显示信号可以是监控视频信号。
3、其中2个信号以2X2的组合方式放大显示，大屏其它屏幕显示4路信号。显示信号可以是监控视频信号。
2.3 显示系统整体功能
系统整体功能如下：
1)系统整体设计充分考虑到使用者的应用情况，无论是大屏幕显示单元和
图像控制器的设计还是周边设备的配置都完全符合人机工程学的要求，
使操作人员方便监视、方便操作、使操作人员的疲劳程度最小化。
2)系统采用世界先进的LCD拼接技术，任何两个显示单元间的光学拼缝约
7.3mm，全屏范围内显示无非线性失真，整个屏幕亮度均匀，无暗角或亮
角等现象，画面稳定无闪烁，支持多屏图像拼接，画面可整屏显示，也
可分屏显示。
3)系统采用标准化、系统化、开放式的硬件结构，具有RGB信号和视频信号
等连接方式。每一个连接到处理器上的信号均可以以开窗、跨屏等方式
在大屏幕墙上显示。
4)支持6路的全制式视频信号输入，视频监控信息、闭路电视等各类视频信
号源均可接入到图像处理器处理，其中任一路视频信号可以组合窗口、
全屏显示，满足用户对系统整体功能的要求。
5)图像处理器系统采用模块化结构、设计具有良好的可扩充性、维护性、
安全性和可靠性。
系统软件采用中文菜单式友好界面，灵活方便，并具有密码保护。
系统具有良好的自检功能，连续工作的稳定性好，能适用于每周7天，每天24小时，一年365天不间断运行，故障率低，易于维护；经长时间工作后，图像质量包括亮度色彩等均不会发生明显变化。
2.4 系统主要设备配置清单
第三章系统设备性能
3.1 LCD显示单元
我公司设计的显示单元采用最新的超笮边46寸DID（Digital Infomation Display） TFT(Thin-Film Transistor) LCD(Liquid Crystal Display)工程液晶屏。它是根据应用于安防、广播电视、医疗、工业及公共媒体发布等领域转业监视器的技术要求而设计和生产的，是继NB、PC以TV、DID之后的最新LCD产品。其以卓越的显示性能，极小的拼接缝隙,已经成为人们认同的当前最高端、最理想的拼接大屏幕显示屏。该液晶屏具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、可靠性更好、纯平面显示、亮度均匀、影像稳定不闪烁、120HZ 倍频刷新频率、更长使用寿命等特征。
3.2 技术特点
·高亮度
与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/m2(≤ 20.1”)和400~500 cd/m2(≥ 26”)，而该液晶屏的亮度可以达到700cd/m2。
·高对比度
该液晶屏具有3000：1对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。
·更好的彩色饱和度
目前普通LCD和CRT的彩色饱和度只有72％，而DID LCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对
静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。
·更宽的视角
PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。
·可靠性更好
普通液晶屏为电视，PC显示器设计，不支持日夜连续使用；DID液晶屏为监视器、广告牌设计，支持在公众场合日夜连续使用。
·纯平面显示
LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。
·亮度均匀，影像稳定不闪烁
由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。
·120HZ倍频刷新频率
120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。
·更长使用寿命
普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达5万小时以上，这就确保了使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于5万小时。
·超薄窄边设计
该液晶屏在拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。一般46英寸的DID LCD，其重量只有12.5KG，厚度不到10公分，拼接专用的液晶屏，其优秀的窄边设计，使其最小边框达到 2.4mm，相对于46寸的大屏幕来说，这么小的边缘完全不影响幕墙的整体显示效果。
·高清晰度、高亮度、高色域
清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，拼接幕墙采用具有自主知识产权的数字信号处理技术和拼接处理引擎，结合最新技术的DID液晶屏，具有高清晰度、高亮度、高色域的特点。
3.3 单元的性能指标
第四章系统安装、调试、测试及验收标准4.1 安装和调试
设备安装由我公司负责在买方指定的安装现场进行。货物到达后，由我公司和买方人员监督下，由买方人员清点货物，并检查货物的外观。设备安装、调试所需工具、仪表由我公司提供。我公司工程师在现场安装其设备时，将遵守买方的规定及当地的法律、法令，并提供经双方认可的验收方法和验收程序，以便买方进行系统验收，以确认系统功能是否符合要求。
（1）工程布线规范
●已确定位置的布线要到位，并预留长度1米。不能确定位置的布线要预留足
够的长度，中间不能转接
●埋在装修里不可拆的布线，每种类型线缆必须预留一条备用线
●设备连接采用连接器方式，连接器带有的互联电缆，有分组和色谱；
●管线敷设符合JBJ16-83《建筑电气设计技术规程》的规定；
●每条线必须标上不易擦除的线标号；
●交流接地电阻要求小于1Ω；
●布线的路径尽量缩短；
●扎线要整齐，尽量理顺每条线，最好不要交叉线。
（2）系统安装方案
●安装底座
●安装支架
●安装屏幕
●系统布线
●安装机芯
●装后盖板(在整机调试完成后进行)
（3）系统调试方案
我方对整个系统的调试质量负责，按照工期计划要求井然有序进行，在调试开始前15天，向买方提交参加调试的技术人员的名单及履历。在调试期间，我方每周按项向买方递交报告，该报告须包含调试内容、工作进度、事故、存在的不利因素、可能的延误及补救方法的建议等内容，对紧急情况，我方须随时向买方通报。
系统是由显示单元、控制器和其它必要的控制和接口设备构成的高性能LCD 显示幕墙系统。显示墙可以认为是一个大面积的逻辑屏。在远程控制主机的控制下，可以在整个屏幕上任意地打开，缩放。下面是系统调试配置流程图。
4.2 测试和验收
（1）工厂测试
为了保证所有设备和材料满足标书的性能指标要求，我公司在设备装运前都必须通过工厂测试，并提供带有编号及日期的工厂测试报告。
工厂测试包括：工厂形式试验、工厂例行试验、工厂系统联调。
工厂测试报告包括以下内容：
?报告的编号
?设备的说明、编号、数量
?完成试验的时间
?完成试验的时间、地点及方法
?试验环境和条件
?试验合格的标准
?试验的结果（包括数据和结论）
?试验人员名单
?负责人的签字
（2）工厂验收
工厂验收试验按照买方确认的招标要求进行，包括功能试验和稳定性试验。单个设备的试验可由我公司自行完成，并向买方提交试验报告。全系统的试验我们将通知买方在场见证。
（3）系统的功能试验
该试验主要是对本规范书中所描述的设备的功能和技术要求的测试，检查是否满足所规定的要求。
（4）现场验收试验
现场验收试验在设备现场安装调试完成后、设备准备投入试运行前进行。
现场验收试验将按照买方确认的招标要求进行，现场验收试验将在我公司专家的技术指导下，由买方专业技术人员完成。
第五章售后服务
完善的售后服务依赖于先进的技术、经验丰富的工程人员以及充足的零配件存储，是公司强大工程实力的集中体现。我们始终坚持客户服务为宗旨，为客户提供热忱和优质的服务。我公司凭借在大屏幕行业多年的集成工程经验，确保为业主提供最优的售后服务。
我公司具有完善的售后服务体系，售后服务网点遍布全国各地，拥有8000多个售后服务网点。客户产品出现故障后，维修人员能够在2小时内及时作出响应，24个小时内到达现场，进行及时的维修处理。
为了确保本套大屏系统的优质运行，我公司愿为整套系统提供高质量的服务和丰厚的优惠条件，并特作如下承诺：
1）售后服务范围
系统设备的操作及日常简易维护工作，将由买方的技术人员负责。我公司售后服务中心将负责质量保证期内的维修、维护、零部件供应、运行保障、人员培训等全方位免费售后服务。并且在质量保证期之外，仍然可提供上述内容服务，仅收取材料和人工成本费用。
为确保系统正常工作，我公司提供对所有硬件和软件的一天24小时、一周7天的售后服务支持和故障报修快速反应支援服务。
2）售后服务流程
（1）若设备发生故障或需要我公司提供运行维护、保障等服务，买方应及时以邮件或电话形式（全国统一服务电话4008-111-666；）通知我公司售后服务中心。我公司接报后做好记录，由技术人员提供电话技术指导。在进行例行设备维护时，我公司必须与买方事先联系，商定维护的时间、人员、内容取
得同意后方可进行。
（2）服务响应时间：我公司服务工程师在收到业主现场维修维护通知后，会在2小时内及时作出响应， 24小时内到达现场，对设备出现的问题、故障及时提供原因查找、诊断分析和修复措施，完成维修或更换工作；并且对于紧急情况我公司会立即做出反应，修复时间不多于12小时，如在12小时内不能排除故障，我公司会提供备用机服务。我公司产品若在验收后三个月内出现严重质量问题，包退包换。
（3）每次现场服务均由我方技术服务人员出具《设备维护维修（巡检）报告单》，对服务时间、人员、原因、过程、结果、遗留问题详细描述，必须经买方大屏幕系统使用负责人员签字确认，对服务内容和满意程度做出评价，报告单由我公司归档建立客户服务档案。
3）维修服务
(1)从设备现场试验验收合格当天起，提供 12 个月的质量保证期和优质
的“三包”售后服务。在此期间，设备的所有硬软件因质量问题出现
故障或不合格部分均由我公司免费及时处理。
(2)为确保系统正常工作，我们提供24小时热线服务，为业主提供系统操
作、运行维护、一般故障排除等方面技术指导。
(3)我公司售后服务中心工作人员全为资深工程师，有多年的设备安装、
维护维修经验和良好的责任感，全力做好服务工作。
为确保系统正常工作，我公司提供故障报修快速反应支援服务。若设备发生故障或需要我公司提供运行保障服务，业主应及时书面或电话通知我公司。当设备质保期满之后，我公司可终身提供广泛而优惠的技术服务及备件供应（其中软件终身免费升级）。
DLP大屏幕系统 三极科技 二〇一三年
目录 1、系统概述 (1) 1.1设计概述 (1) 1.2设计原则 (1) 1.3设计依据 (2) 2、系统设计 (2) 2.1设计思路 (2) 2.2系统结构 (3) 2.3设备清单 (4) 2.4系统功能实现 (4) 3、产品介绍 (5) 3.1 DS-D1060EL (5) 3.2 DS-B10 (8) 3.3 DS-D5032SH (13) 4、大屏幕的应用 (16) 4.1项目概述 (16) 4.2系统架构 (16) 4.3系统特点 (17) 4.4系统功能 (17) 4.5客户端软件预览 (20) 5、设备清单 (21)
1、系统概述 1.1设计概述 大屏幕拼接系统建设的总体目标是：系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的DLP大屏幕拼接系统，以达到既能满足大屏幕图像和数据显示的需求。 本系统中，我公司根据客户需求，设计DLP投影拼接控制解决方案。该方案结合目前最先进的图形处理技术，满足特殊行业用户的使用要求。 本方案，选用DS-D1067EL显示单元，结合我公司生产的电信级架构产品视频综合平台等设备组成大屏幕投影显示解决方案。 1.2设计原则 为最终使用户满意，大屏幕显示系统应遵循如下设计原则： 实用性 系统能满足各种现实和潜在的需求，且达到满意的效果。 可靠性 系统能提供长时间的连续运行，且稳定可靠。 先进性 系统的功能和性能达到同档次显示系统的先进水平。 持续性 选用的高质量DLP投影显示单元和视频综合平台，保证系统的显示效果长久不变。 经济性 在满足需求的情况下，使系统建设和使用投入的成本尽量小。 方便性 系统的调整、使用简单易行，用户操作界面友好，操作过程简捷，经短时培
大屏幕拼接技术方案 前序： 大屏幕拼接技术是一组投影机投出的图像经过边缘融合技术处理，实现一整幅大画面显示的技术，其作用为：增大显示画面、缩短投影距离、增加画面分辨率。 FusionHW_XGA60FLRH3播放融合一体机，内嵌自主知识产权开发的GPU边缘融合技术，通过多显示卡输出技术，显示核心可将您电脑桌面上的所有内容即时的输出到多台投影机上，形成一个完整无缝、亮度均匀统一的画面，就像是由一台超级投影机投射的画面一样。其中的内容重复带生成、几何校正、边缘羽化全部由1-7片NVIDIA 图形处理芯片并行完成。 FusionHW_XGA60FLRH3播放融合一体机技术通过画面分割（ScreenSplit），像素风暴（PixelStorm），并行计算（Parallel Computing）,片上缓存(OnChip)等专业技术大幅缓解系统压力，从而使融合主机获得极快的运算速度。以子像素技术（SubPixel）将每一个像素分解成4×4的阵列，这样在对齐融合缝的时候可以精确至1/16个像素，从技术层面上保证融合叠加区域无重影、无亮度差异。更有独创的Gamma 校正技术是又一核心技术，可以完美再现大面积纯色而无任何色彩差异，尤其是纯白色，彻底消除黑亮带问题，达到解决行业内技术瓶颈的实力。
FusionHW_XGA60FLRH3播放融合一体机以强大的逐像素调整能力和超强的几何校正能力，即使在任意曲面上都可以保证正确投影显示以及画面颜色和亮度的完美融合。尤其是当投影仪使用一段时间之后，投影仪的亮度和颜色随着使用寿命的时间发生变化的时候，播放融合一体机的系统便可以根据投影仪的当时参数和状态进行相应的调整。
大屏显示系统方案 一、设计方案 （一）设计概述本方案提供的大屏幕拼接显示系统是依据用户需求而设计，推荐采用行业内著名品牌——清投视讯DID液晶大屏幕拼接显示系统。清投视讯DID液晶大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的超窄边液晶显示技术、电视墙拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。 建设完成后的DID液晶大屏幕拼接显示系统满足以下要求：支持Windows、UNIX、Linux操作系统。支持TCP/IP等标准网络协议。能够与用户各种应用平台，如监控系统、指挥调度系统，CCTV视频监控系统、SCADA（数据采集与监视控制）系统、ATS调度系统、EMCS 环控系统、GPS系统、GIS系统等各类子系统进行连接集成。可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。系统支持单屏、跨屏以及整屏显示模式，可实现多路动/静态信号窗口的缩放、移动、漫游等功能。 整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性，存储和处理能力可满足后期扩展的要求。 （二）技术规范和标准
本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准： IEC——国际电工委员会标准 ISO——国际标准化组织 CCC——中国产品强制认证标准 RoHS——电子信息产品污染控制管理办法 《民用建筑电气设计规范》（JGJ/T16-92） 《低压电气设计规范》（GB50054—95） 《工业企业通讯设计规范》（GBJ42-81） 《电气装置安装工程接地装置、施工及验收规范》（GB／T50169） IEEE802.3以太网规范 《安全防范工程程序与要求》（GA/T75） 《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995） 《电子计算机机房设计规范》（GB50174-93） 《电工电子产品基本环境试验规程试验方法》（GB2423.1/2/3-89） 《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/T17626.5-1999） 《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998） 《电子测量仪器振动试验》（GB6587.4-86）
