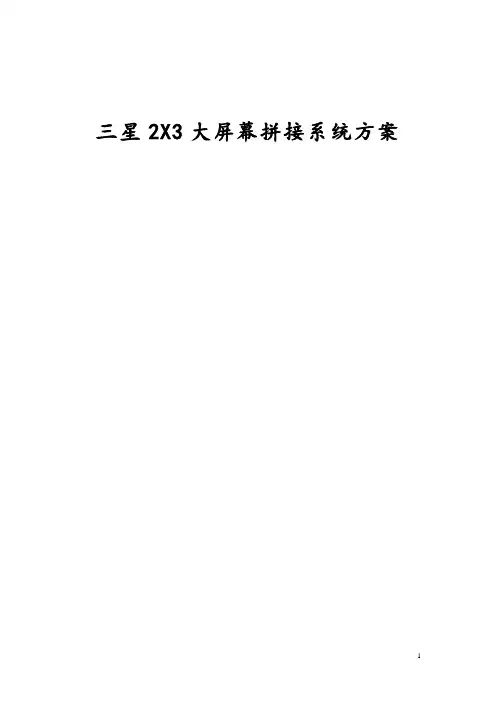

三星2X3大屏幕拼接系统方案
目录
第一章LFD液晶系统概述 (3)
1．设计目标 (3)
2．设计原则 (3)
3．设计标准及规范 (4)
第二章系统组成及设备性能 (5)
1．用户需求分析 (5)
2. 系统配置分析 (6)
3. WSP-2000-6图形拼接处理器 (6)
第三章LFD大屏幕应用系统设计 (12)
1．系统功能描述 (12)
2．系统设计 (12)
3．显示模式 (13)
3.1.全屏显示，高分辨率应用 (13)
3.2.功能分区显示模式 (14)
3.3.多路视频信号显示 (14)
3.4.各类信号混合显示 (15)
3.5.系统功能特点 (15)
第四章系统清单 (17)
第一章LFD液晶系统概述
基本组成：三星460UT液晶拼接屏6台、拼接控制器1台（9路RGB输入，9路视频输入，同时开9个窗口）
系统功能描述：拼接屏通过DVI电缆直接连接在拼接控制器的输出端，此时系统可以变为一个完整的逻辑屏，所有计算机VGA信号直接接入拼接控制器，所有视频信号通过矩阵输出到拼接控制器，然后再通过拼接控制器处理输出到大屏幕上，本系统可以同时开9个窗口，不管是RGB还是视频信号。
全部窗口可以任意跨屏，也能拖动、缩放，并且通过预案管理方式实现快速更改不同显示布局。
1．设计目标
随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。
大屏幕显示系统在信息监控、信息发布及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到指挥中心的肯定和重视。本方案是针对市公安局的应用特点对大屏显示系统进行的精心设计。通过我公司的精心设计将为市公安局建设一套技术先进、功能完善、性能稳定、安全可靠、操作方便、扩展方便的液晶大屏幕显示系统。
2．设计原则
在“技术先进、性能稳定、功能完善、操作方便、安全可靠、扩展方便”的设计目标下，本方案依据以下原则制订：
1、可靠性高，安全性高，操纵灵活，容易扩展，方便整合
系统采用先进的技术和系统结构，提高系统可靠性和安全性，不会对其他子系统造成安全影响和环境影响。减少故障带来的影响；具备模块设计，具备扩展能力；采用统一的控制管理系统，可以灵活操作。
2、图像显示效果清晰稳定
图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足7×24小时长期连续显示的要求。
3、各种显示信号的接入能力
能够显示Windows、UNIX、Linux等主流操作系统的计算机图像信号，能够显示PAL/NTSC等各种视频信号。
4、统一显示和功能分区显示
整个显示系统可作为统一显示平台整屏显示各种信号，如显示欢迎辞等。同时，可分为多个功能区，各功能区将按照职能需要显示各种信号。
5、统一管理和分区独立管理
整个显示系统可作为统一平台进行管理，如在全屏任意位置调用任意信号显示等。同时，各功能区可独立管理，如对所在区域进行开关机、在该区域内调用显示信号等。
3．设计标准及规范
中国产品强制认证标准（3C）
《民用建筑电气设计规范》（JGJ/T 16-92）
《智能建筑设计标准》（GB/T50314-2000）
《建筑设计防火规范》（GBJ16-87 2001年版）
《建筑内部装修设计防火规范》（GB50222-95）
《电器装置安装工程电器照明装置施工及验收规范》（GB50259-92）
《智能建筑工程质量验收规范》（GB50339-2003）
《电器装置安装工程接地装置、施工及验收规范》（GB/T50169）
《建筑电气工程质量验收规范》（GB50303-2002）
《电子计算机机房设计规范》（GB50174-93）
《电子计算机房施工及验收规范》（SJ/T30003-93）
《电视接收机确保与电缆分配系统兼容的技术要求》GB12323-90
第二章系统组成及设备性能
1．用户需求分析
根据用户对大屏幕拼接显示墙的建设目标、使用要求和物理环境情况，我们设计了这套大屏幕拼墙系统方案。本方案将国际最卓越的高清晰度显示技术、电视墙拼接技术、多屏图像处理技术、多路信号切换技术等的应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法最先进的大屏幕显示系统。
用户需要将4路视频影像及8路RGB计算机信号输出到电视墙上显示，电视墙由2X3共6台三星460UT液晶拼接而成。
目前三星460UT拼接单元的尺寸：长1025.7mm，宽579.8mm，厚130mm，可以计算出该拼接显示墙的大致尺寸如下：
总面积（不计底座）：3.08M（长） 1.16M（高）≈3.57M2
整个系统大致结构图如下图所示：
2. 系统配置分析
构建这样一个系统，为了达到最完美的拼接显示效果，除了选用SAMSUNG最新推出的460UT系列液晶屏显示单元外，当然还需要根据系统需要，配置相应的矩阵等）、中央控制设备（中控）以及对系统极为重要的图形处理设备——图形拼接处理器。
本方案主要由高质量的6台三星460UT、1台多屏拼接控制器、1台控制电脑等设备组成。系统中对于计算机的图像信号，可直接通过多屏拼接处理器输出到大屏幕上拼接显示，对于视频信号，输出到图形拼接处理器，实现Video信号的大屏幕拼接显示及任意切换。
大屏幕显示系统硬件设备包括：SAMSUNG LFD拼接单元、拼接控制器等，其中对系统性能影响最大的是拼接单元及拼接框架、拼接控制器。下面就部分产品的具体性能指标作进一步的介绍：
3. WSP-2000-6图形拼接处理器
1性能特点
1.1嵌入式系统，国家3C认证通过, 接入电源即可工作，免除PC架构稳定型，响应慢等缺陷。
1.2每个输出显示通道分辨率最高达到1600*1200像素。输出分辨率可选;
1.3开窗显示，支持任意位置、任意大小开窗、任意跨屏开窗、任意共屏、叠加开窗；各显示窗口可任意放大缩小。最多同时开9路RGB窗口或者9路视频窗口。
1.4支持全制式视频信号自动识别输入，兼容PAL\N\SE制式；应采用标准化开放式的硬件结构，控制器通过设备可以与Windows\LinuX \UNIX等不同系统进行连接。
1.5能与不同的中控系统进行连接，包括世界知名的Crestron与AMX等，实现系统集中控制的功能。
1.6 支持超高分辨率背景图片显示, 可以在控制处理器内部预先烧入一幅高清晰度背景图片，做到无损耗，无虚屏放大;背景图片内容可以通过外置U盘变换。
1.7 支持CBD（公共总线区域）信号输入，系统可以配置CBD的输入路数，根据需求可以配置多组CBD输入；
1.8本案能接入4路RGB信号,可以在大屏上全屏显示；
1.9本案能够连接各种不同制式的视频信号，其具备了9路复合视频接口，并且可以在大屏上同时显示9路视频信号，视频窗口应具备自由的重叠、缩放、最大化、全屏漫游显示等功能。
1.10控制器软件通过二次开发应能控制第三方提供的计算机宽带矩阵和视频矩阵，制定快捷方式，便于用户制定多种显示模式。应支持多用户操作，每个控制用户都可以在所分配的权限内在整个大屏幕或部分屏幕上进行应用及操作。
1.11采用模块化，主要模块的平均无故障时间不能小于30,000小时，控制器具备良好的可扩充性和维护性。
2系统的基本功能
2.1 实现2*3 拼接显示功能。
2.2 实现用户网络应用系统的显示，并且通过网络实现各个系统之间的信息交换与共享，高分辨率计算机网络数字信号和模拟信号在大屏幕上任意位置以任意大小开窗口显示。
2.3实现9路视频信号和9路RGB信号的输入。
2.4可将任何一路以屏为单位几何拼接放大显示。
2.5使得本系统能够实现多种显示模式、并且可以灵活控制显示方案。
2.6支持多窗口，用户可灵活开启窗口。定义尺寸，画面能够自由缩放（无级缩放），移动，漫游，不受物理拼缝的限制。
2.7通过控制计算机集中控制，各通道任何一路信号均可切换自如。并可根据用户需要
制定16种常用显示模式，实现简单灵活的使用界面。调度员能够通过软件远程控制大屏幕的画面，并且可以远程开窗，运行应用程序。
2.8系统达到每天工作12小时以上，一年365天连续工作。
2.9无论计算机运行软件是何种分辨率，系统均可自动适应，并以等分辨率显示，与大屏幕拼接墙的分辨率无关。
2.10通过控制管理软件的模拟窗口，操作人员可在工作站显示器上看到虚拟的大屏幕的拼接界面，以便操作人员不必看大屏幕就能完成对大屏幕上的应用窗口的大小、显示位置等参数进行操控，方便用户操作控制。
3显示功能
显示分配模式（以3X3为例）
底图显示模式无信号输入是,电视墙显示高清晰底图背景图片(示例)
整屏显示模式应用：
模式（示例）：每块屏幕显示比例4：3，九块屏幕显示一副画面。
纯监控显示模式应用：
多幅满屏显示模式：每个显示单元独立显示视频监控信号或者其他工位计算机信号图像。
2*2+5显示模式：由监控服务器解码监视图像送入大屏幕图像处理器，由处理器生成5个独立画面以及1路放大全屏监视图像，共最多可显示6路图像信号。
多工种混合工作模式应用：
监视工种显示模式：由监控服务器解码监视图像13路送入大屏幕图像处理器，由处理器生成多个独立画面以及4路的叠加显示图像信号。
4管理功能
4.1大屏幕控制管理软件是面向用户的功能全面的大屏幕集成化综合管理控制平台，可实现对电视墙的多用户远程操作、显示模式管理、信号源管理、窗口管理、信号源管理、单元控制、预案管理等功能等强大功能，且所有操作都能在同一控制平台上完成。
4.2集成化的综合的管理平台，可同时对多种设备进行控制，如大屏幕显示设备，RGB 切换矩阵，视频切换矩阵、图形控制器等。可以控制所有输入信号，包括：RGB信号、视频信号以及网络信息，通过大屏幕控制管理软件可以将不同的信号在大屏幕上任何位置根据用户的要求显示，并可以对不同的信号进行切换刷新。
4.3显示预案管理功能:可以根据用户的要求，在大屏幕控制管理软件中设置不同的预案，并且用户也可自行配置预案保存与调用，所有预案都可以作为备份信息存储。
4.4窗口管理功能:通过控制管理软件可以直接对图形控制器的显示功能进行控制。对大屏幕上的RGB窗口和视频窗口进行操作，用户只需在控制软件的虚拟窗口中使用鼠标即可对在大屏幕上打开的窗口进行拖动、层叠、打开、关闭、放大、缩小、跨屏、漫游等一系列操作，并以预案的方式进行存贮和显示调用。该功能将控制软件和图形控制器的显示功能操作集成起来，从而避免了用户在使用时，时而操作图形控制器，时而操作控制电脑的分开繁锁的操作。而且通过窗口管理功能，用户能够更方便的完成远程对大屏显示进行管理和操作。
第三章LFD大屏幕应用系统设计
1．系统功能描述
本项目根据使用的需求，在监控室设置一套2×3的数字拼接墙系统。通过数字拼接墙可以实现对系统计算机图像、DVD图像、摄像机视频图像、VGA图像信号等进行综合显示在屏幕上。能够很好地连接和显示用户的有关信息，可根据需要可任意显示各种动、静态的视频和数字图文信息，形成一套功能完善、技术先进的信息显示管理控制系统。系统具有以下功能:
(1)、视频图像显示、控制、调用的集成
通过大屏幕组合显示控制器与视频切换矩阵系统的集成实现任意摄像机视频信号以视频窗口的形式在信息化室墙上显示出来；
通过大屏幕显示单元控制软件与视频切换矩阵系统的集成实现任意摄像机在任意单屏上的显示，可以设置显示预案；
(2)、系统集成控制功能
直观、图形化的全中文集成操作界面：在统一的图形操作界面下，通过简单的鼠标操作，便可以完成对集成系统中各项参数、预案的设置、调用，用户只需要关
心最终的显示效果，而无须关心中间的视频切换过程、显示单元切换过程等繁杂
的工作
预案设置、调用功能：无论是视频信号、还是计算机信号，都可以预先设置、存储、调用显示预案，所有工作都在同一个图形控制界面下完成。
图形处理器可以说是本系统的一个核心，在屏幕上要达到的跨屏显示、任意开/关视频窗口、任意控制视频窗口的大小等功能都是需要它来实现的。
2．系统设计
保证整个系统的稳定性，追求高效、低成本是各行业逐步走向商业化所必须采取的措施，因此合理的性能价格比是系统设计中应当考虑的重要内容，同时还应当考虑系统长期运行成本。产品在兼顾优良性能的基础上充分考虑经济性，整套系统具有低电耗，易维护的特
点，有效地降低了系统运行中的维护费用，系统总体造价经济实用。
本方案配置6块46"单元组成2×3拼接墙和拼墙专用多屏图形控制器及相应的大屏幕应用管理系统软件。
整屏分辨率可达（1366 3） （768 2）=4098 1536
多屏处理器是电视墙系统的核心，其作用是将计算机、视频等要显示的信号经过处理后分别送到相应的显示单元，每个显示单元只显示整个图像的一部分，全部显示单元加在一起就构成了一幅完整的大画面，大画面的分辨率是每个显示单元分辨率的倍数。每路信号的图像均是以窗口的形式显示在液晶拼接墙上，窗口的置、大小、数量等可任意改变。另外还配置了1套显示墙应用管理系统软件，它可实现对大屏幕拼接墙的多用户操作、显示模式管理、信号源管理等强大功能。
3．显示模式
3.1.全屏显示，高分辨率应用
全墙在多屏处理器的驱动下形成一个超高分辨率的统一显示平台，既可以全墙显示超高分辨率的大型完整的GIS、GPS图形，也可以在上级领导来参观学习时方便快捷的实现显示标语、欢迎词或高分辨率的演示图片，各种信号以窗口形式显示，并可以在全墙范围内任意缩放、跨屏漫游。
2×3全墙分辨率为：（1366 3） （768 2）=4098 1536
全墙高分辨图片显示模式
3.2.功能分区显示模式
整个显示系统又可以根据调度中心系统分工，划分相应的显示区域。一般各系统的图像只在本系统的显示分区内进行任意缩放和漫游显示，从而保证各系统之间工作的独立性。系统管理员具有全墙及全用户的控制权限，需要时系统管理员可进行跨区域显示或全屏显
示，所有功能均能够方便快捷的实现。
功能分区显示模式
3.3.多路视频信号显示
支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物
投影仪等各类视频信号源均可接入显示单元或者多屏处理器，信号经处理后以窗口的形式在拼接显示墙上任意位置任意移动、无级缩放、跨屏或者重叠等。
视频信号显示
3.4.各类信号混合显示
视频信号、RGB信号均可同时在大屏幕上以各自方式显示，互不干扰。或者把大屏幕根据应用系统的需要，进行分区域显示，并分区域控制。
用户可以根据需要，把各种信号的显示和位置存储为模式，在用户需要的时候直接切换，即可即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对信息化系统的自动化管理。
混合信号显示
3.5.系统功能特点
以用户满意为最终目标，拼接墙显示系统遵循如下设计原则：
实用性
系统能满足各种现实和潜在的需求，且达到满意的效果。
可靠性
系统能提供长时间的连续运行，且稳定可靠。
先进性
系统的功能和性能达到同档次显示系统的先进水平。
持续性
选用的高质量显示单元和控制器，保证系统的显示效果长久不变。
经济性
在满足需求的情况下，使系统建设和使用投入的成本尽量小。
方便性
系统的调整、使用简单易行，用户操作界面友好，操作过程简捷，经短时培训即可操作使用。
第四章系统清单
