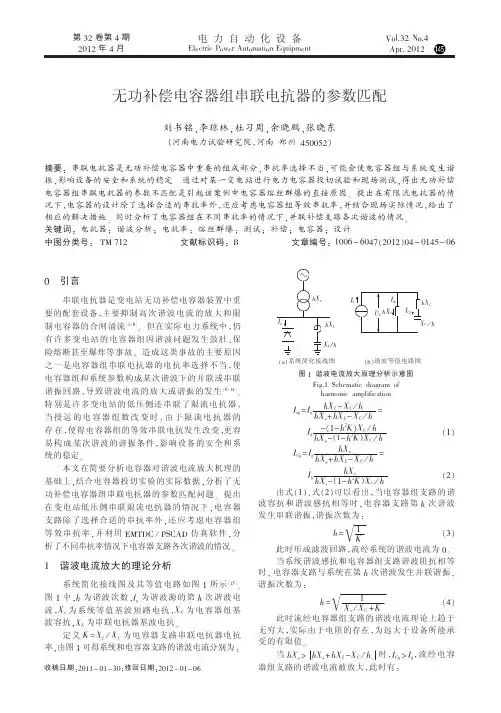

将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。
此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1.电网谐波中以3次为主
根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：
（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主
（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；
（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
3. 电网谐波以5次及以上为主
（1）5次谐波含量较小，应选择4.5%~6%的串联电抗器；
（2）5次谐波含量较大，应选择4.5%的串联电抗器。对于采用0.1%~1%的串两电抗器，要防止对5次、7次谐波的严重放大伙谐振。对于采用4.5%~6%的串联电抗器，要防止怼次谐波的严重放大或谐振。当系统中无谐波源时，为防止电容器组投切时产生的过电压和对电容器组正常运行时的静态过电压、无功过补时电容器端的电压升高的情况分析计算，可选用0.5%~1%的电抗器。
根据以上的选择原则，对无功补偿装置中的串联电抗器有以下建议：
（1）新建变电所的电容器装置中串联电抗器的选择必须慎重，不能与电容器任意组合，必须考虑电容器装置接入处的谐波背景。
（2）对于已经投运的电容器装置，其串联电抗器选择是否合理须进一步验算，并组织现场实测，了解电网谐波背景的变化。对于电抗率选择合理的电容器装置不得随意增大或减小电容器组的容量。
（3）电容器组容量变化很大时，可选用于电容器同步调整分接头的电抗器或选择电抗器混合装设。通过对电容器组正常运行时的静态过电压情况和无功过补时电容器端的电压升高的分析计算，选用0.5%~1%的w电抗器，防止电容器组投切时产生的过电压。
并联电容器串电抗器具有调谐作用，单得根据谐波成分来定，如果是5、7次以上谐波需配7%的调谐电抗。如果是3次谐波比较重，得配14%的调谐电抗。在选择匹配过程中，电容、电抗最好是选择同一厂家生产的。
短路容量及短路电流的计算 1、计算公式： 同步电机及发电机标么值计算公式： r j d d S S x X ?= 100%""* （1-1） 变压器标么值计算公式： rT j k T S S u X ?= 100%* （1-2） 线路标么值计算公式： 2*j j L L U S L X X ??= （1-3） 电抗器标么值计算公式： j j r r k k U I I U x X ? ?= 100%* （1-4） 电力系统标么值计算公式：s j s S S X = * （1-5） 异步电动机影响后的短路全电流最大有效值： 2 ""2""])1()1[(2)(M M ch s s ch M s ch I K I K I I I -+-++=?? （1-6） 其中：%"d x 同步电动机超瞬变电抗百分值 j S 基准容量，100MV A j U 基准容量，10.5kV j I 基准电流，5.5kA r S 同步电机的额定容量，MV A rT S 变压器的额定容量，MV A %k u 变压器阻抗电压百分值 L X 高压电缆线路每公里电抗值，取0.08km /Ω 高压电缆线路每公里电抗值，取0.4km /Ω L 高压线路长度，km
r U 额定电压，kV r I 额定电流，kA %k x 电抗器的电抗百分值 s S 系统的短路容量，1627MV A "s I 由系统送到短路点去的超瞬变短路电流，kA "M I 异步电动机送到短路点去的超瞬变短路电流，kA ，rM qM M I K I 9.0"= rM I 异步电动机的额定电流，kA qM K 异步电动机的启动电流倍数，一般可取平均值6 s ch K ?由系统馈送的短路电流冲击系数 M ch K ?由异步电动机馈送的短路电流冲击系数，一般可取1.4~1.7 2、接线方案 图1 三台主变接线示意图 3、求k1点短路电流的计算过程 3.1网络变换
DC868系列常规型智能低压电容器 产品使用说明 安装和使用前认真阅读并理解本册内容 检查产品附件 按要求安装、调试
目录 一、安全使用注意事项 (3) 二、产品概述 (3) 三、产品主要技术参数 (3) 四、产品型号说明 (4) 五、产品常规型号规格表 (4) 六、产品外形及安装尺寸 (5) 七、智能电容安装说明 (5) 1、拆除外包装 (5) 2、智能电容概观 (6) 3、安装要求 (6) 4、产品安装示意 (7) 七、现场检查 (8) 1. 接线正确性检查注意事项： (8) 2. 产品工作正常性检查注意事项： (8) 3. 上电前注意事项： (8) 八、人机显示与操作说明 (8) 1. 功能描述 (8) 2. 界面描述 (8) 3、显示与操作 (10) 4. 菜单示例 (12) 九、产品常见错误与异常处理 (16) 1.常见错误 (17) 2.常见异常处理 (17)
一、安全使用注意事项 在安装、保养和使用我公司低压智能电力电容器时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用电容器的功能，延长本机的使用寿命。对因使用不当造成的损失，本公司不承担责任。 1、请勿撞击！ 2、电源线的规格应满足用电负荷的要求，30kvar 及以上容量的电容器使用16 mm2截面积的多芯铜导线。请正确连接A、B、C 相，外壳应可靠接地。 3、在保养电容器之前，请把电容器开关全部退掉。 4、电容器正常运行期间，如果外壳没有可靠接地，电容器本体可能带电，请勿触摸电容器金属部分，否则有触电可能。 二、产品概述 DC868系列智能低压电容器是以二组(△型)或一组(Y型)低压电力电容器为主体，集成了现代测控、电力电子、网络通讯、自动化控制等先进技术，替代传统的由控制器、熔丝、复合开关或机械式接触器、热继电器、低压电容器、指示灯等分离器件在柜内用导线连接而组成的成套无功补偿装置。由它组成的低压无功补偿装置具有补偿方式灵活、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对设备的实际需求，适应了现代电网对无功补偿设备的更高要求。 三、产品主要技术参数 ■环境条件 运输存储温度：-25℃～55℃ 极限工作温度：（电容温度极限） 相对湿度：20% ～90% 海拔高度：≤2000m 其他条件：安装地点无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无较强的振动和冲击，无严重霉菌存在。 ■电源条件 工作电压：共补380V AC ，分补230V AC 电压偏差：±20% 工作频率：50±1.5Hz 电压谐波：电压总畸变率不大于5%
1电抗器的作用 串联电抗器顾名思义就是指串联在电路中电抗器(电感)，无功补偿和谐波治理行业内的串联电抗器主要是指和电容器串联的电抗器，电抗器和电容器串联后构成谐振回路，起到消谐或滤波的作用，而电抗器在谐振回路中起的作用如下： 1.1降低电容器组的涌流倍数和涌流频率。 降低电容器组的涌流倍数和涌流频率，以保护电容器和便于选择配套设备。加装串联电抗器后可以把合闸涌流抑制在1+电抗率倒数的平方根倍以下。国标GB50227-2008要求应将涌流限制在电容器额定电流的20倍以下(通常为10倍左右)，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。 1.2与电容器组构成全谐振回路，滤除特征次谐波。 串联滤波电抗器感抗与电容器容抗全调谐后，组成特征次谐波的交流滤波器，滤去某次特征次谐波，从而降低母线上该次谐波的电压畸变，减少线路上特征次谐波电流，提高网络同母线供电的电能质量。 1.3与电容器组构成偏谐振回路，抑制特征次谐波。 先决条件是需要清楚电网的谐波情况，查清周围电力用户有无大型整流设备、电弧炉、轧钢机等能产生谐波的负荷，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际值，再根据实际谐波成分来配置合适的电抗器。 1.4提高短路阻抗，减小短路容量，降低短路电流。 无功补偿支路前置了串联电抗器，当出现电容器故障时，例如电容器极板击穿或对地击穿，系统通过系统阻抗和串联电抗器阻抗提供短路电流，由于串联电抗器阻抗远大于系统阻抗，所以有效降低了电容器短路故障时的短路容量，保证了配电断路器断开短路电流可能，提高了系统的安全、稳定性能。 1.5减少电容器组向故障电容器组的放电电流，保护电力电容器。 当投运的无功补偿电容器组为多个支路时，其中一组电容器出现故障时其它在运行的电容器组会通过故障电容器放电，串联电抗器可以有效减少这种放电涌流，保证保护装置切断故障电容器组的可能性。 1.6减少电容器组的投切涌流，降低涌流暂态过程的幅值，有利于接触器灭弧。 接触器投切电容器的过程中都会产生涌流，串联电抗器可以有效抑制操作电流的暂态过程，有利于接触器触头的断开，避免弧光重燃，引起操作过电压。降低过电压的幅值，保护电容器，避免过电压击穿或绝缘老化。 1.7减小操作电容器组引起的过电压幅值，避免电网过电压保护。 接触器投切电容器的过程中都会产生操作过电压，串联电抗器可以有效抑制接触器触头重击穿现象出现，降低操作过电压的幅值，保护电容器，避免过电压击穿或加速绝缘老化。 随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。 电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。在地区的配电和变

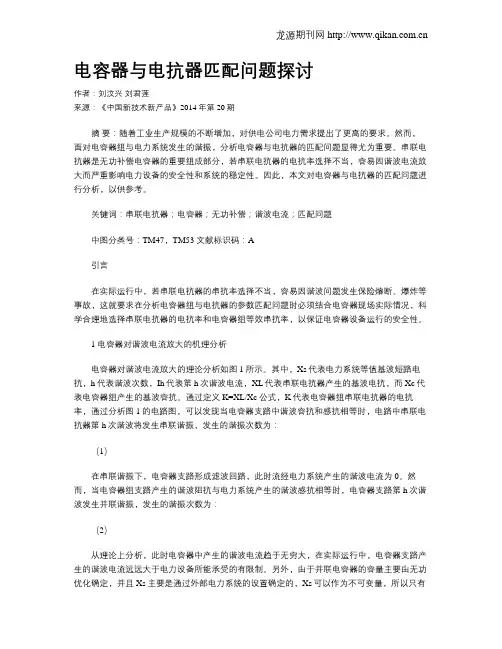

无功补偿电容器串联电抗器的选用 在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。因此，电抗器在无功补偿装置中的作用非常重要。 然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。 下面总结电容器串联电抗器时，电抗率选择的一般规律。 1. 电网谐波中以3次为主 根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。 2. 电网谐波中以3、5次为主 （1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。 3. 电网谐波以5次及以上为主 （1）5次谐波含量较小，应选择4.5%~6%的串联电抗器；（2）5次谐波含量较大，应选择4.5%的串联电抗器。对于采用0.1%~1%的串两电抗器，要防止对5次、7次谐波的严重放大伙谐振。对于采用4.5%~6%的串联电抗器，要防止怼次谐波的严重放大或谐振。当系统中无谐波源时，为防止电容器组投切时产生的过电压和对电容器组正常运行时的静态过电压、无功过补时电容器端的电压升高的情况分析计算，可选用0.5%~1%的电抗器。 根据以上的选择原则，对无功补偿装置中的串联电抗器有以下建议： （1）新建变电所的电容器装置中串联电抗器的选择必须慎重，不能与电容器任意组合，必须考虑电容器装置接入处的谐波背景。 （2）对于已经投运的电容器装置，其串联电抗器选择是否合理须进一步验算，并组织现场实测，了解电网谐波背景的变化。对于电抗率选择合理的电容器装置不得随意增大或减小电容器组的容量。 （3）电容器组容量变化很大时，可选用于电容器同步调整分接头的电抗器或选择电抗
高压并联电容器装置说明书 一．概述 1.1产品适用范围与用途 TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。 1.2型号、规格 及外形尺寸 1.2.1型号说明 装置的保护方式通常与电容器组的接线方式有关系，一般的有
AK、AC、AQ和BC、BL之分。 1.2.2执行标准 GB 50227 标称电压1kV以上交流电力系统用并联电容器 GB 10229 电抗器 GB 311.1 高压输变电设备的绝缘配合 GB 50060 3～110kV高压配电装置设计规范 JB/T 5346 串联电抗器 JB/T 7111 高压并联电容器装置 DL/T 840 高压并联电容器使用技术条件 其它现行国家标准。 DL/T 604 高压并联电容器装置订货技术条件 1.2.3产品规格与外形尺寸 常用的产品规格与柜体外形尺寸如表1~5所示。装置的外形和基础的示意图分如图1、图2所示。 产品规格与外形尺寸 注：以下尺寸仅供参考，实际尺寸根据用户情况而定。以单台电容额定电压11/3kV 表格 1 卧式-阻尼电抗后置 单位：mm
序 号型号规格额定容量L1 L2 H 额定电 流 （A） 1 TBB10-600/100A K 600 1200 2800 2600 94.5 2 TBB10-900/100A K 900 1200 3100 2600 141.7 3 TBB10-1000/334A K 1000 1200 2100 2600 157.5 4 TBB10-2000/334A K 2000 1200 2800 2600 315 5 TBB10-2400/200A K 2400 1200 3400 2600 378 6 TBB10-3000/334A K 3000 1200 3000 2600 472.4 7 TBB10-3600/200A K 3600 1200 4000 2600 566.9 8 TBB10-4008/334A K 4008 1200 3400 2600 631.2 9 TBB10-4200/200A K 4200 1200 4400 2600 661.4 10 TBB10-4800/200A4800 1200 4600 2600 755.9
三相滤波电抗器作 一．设计依据 482V 500V 1，电抗器总额定容量16.66kvar 15.51kvar 2，电抗率 4.16％ 4.16％ 3，总电感量 0.0577mH 0.0619mH 4，电容器安装总容量550Kvar 550Kvar 5，电容器额定电压 480v 500v 6，电容器基波容量383.31Kvar 357.31Kvar 7，成套装置分四组即：50kvar ，100kvar ，200kvar ，200kvar 。 按安装容量分配： 1/2/4/4 故需制做四只三相或12只单相电抗器 二，电抗器制作要求 ⒈ 电抗器的绝缘等级660v 。 ⒉ 电抗器的耐热等级H 级。 ⒊ 电抗器的额定容量S ，0.7Kvar 。 ⒋ 电抗器的电抗率 4.16％。 ⒌ 电抗器的电感1.995mH 。 ⒍ 电抗器的额定电流33.2A 。 ⒎ 电抗器的绝缘耐压5千伏。 三，铁芯计算及材料的选择 ⒈ 硅钢片选用D310取向硅钢片。 2．电抗器容量的确定。 （1）给定无功16.6Kvar 求电容量 C =92102?fU ?=9210500 3146.16??=910785000006.16?=211.46μF （2）根具电容量求容抗 Xc= 6101c ω=61046 .2113141??=15.064?
（3）已知容抗和电抗率求电抗 XL=0.0416064.15?=0.6266624 ? （4）求制作电抗器的电感 L=310?ωXL =310314 6266624.0=1.9957mH （5）根具电容器的容抗和额定电压求电抗器的流 IL=XC u =064 .15500=33.2A （6）求制作电抗器的容量 Q=310-IV =33.2?21310-=0.7kvar ⒉ 铁芯柱截面积的选择。 ⑴按0.7Kvar 计算铁芯柱的截面积。（按三相变 直径 D ＝kd 4P ＝69×47.0＝6.31cm （KD-经验数据） 铁芯柱圆截面积 S ＝π×2231.6??? ??＝3.14×9.55＝312cm 电抗器的电压 V ＝P ÷I ＝0.7÷33.2＝21V 一、 硅钢片宽度的选择 1 硅钢片宽度尺寸的计算 E ＝（2.6-2.9）2LI ＝2.922.330019957.0?＝4.3cm 取4.8 2 铁心厚度尺寸的计算 ⑴ 净厚度B ＝S ÷E ＝31 2cm ÷4.8cm ＝6.5 cm 硅钢片数为：6.5÷0.27＝240片 ⑵铁心厚度 s B ＝B ÷K ＝6.5 cm ÷0.91＝7.15 cm 二、 绕组匝数w 和气隙的计算 ⒈ 绕组匝数的计算w
智能复合开关技术手册 石家庄福润新技术有限公司 版权所有
一、产品概述： ZFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。本产品已通过 3 C 认证。 本产品适用于对低压无功补偿电容器的通断控制。基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。 本产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投切点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。 产品图片： 产品外形图：
二、技术参数 1.工作环境条件 环境温度：-20℃～+60℃； 相对湿度：40℃时，20%～90%； 2.额定电压、工作电源及额定电流 额定工作电压：380V（共补）/220V（分补）三相四线交流50HZ; 允许偏差：三相电压同步变化不大于±20%; 波形为正弦波，失真度小于5%; 额定频率：50HZ±5%; 控制电流：32/40/50/63/80A。 3.主要技术指标： 使用寿命：50万次 相数：三相(△型接法)；单向(Y型接法) 控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar 分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar 功耗：≤2W 接点耐压：≥2000V 响应时间：≤60ms 连续两次接通间隔：≥30秒 2
JKWNA-9 低压无功补偿控制器 使用说明书江苏南自通华电力自动化有限公司 1产品简介 1.1概述 JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。 1.2产品特点 JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。 1.3外观尺寸 2技术参数
显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络 电源 工作范围AC380V±30% 功耗≤2W 工作条件 -10~55℃,相对湿度≤93% 无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V 绝缘电阻≥2MΩ 尺寸 面框尺寸:120mm×120mm 开孔尺寸: 3使用说明 JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。下面对液晶显示屏显示内容和主要功能作简单说明: 3.1主菜单 液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;
当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下: 注:表示分补表示共补表示投入表示切除 当前电容柜补偿电流界面如下: 3.2运行工况 显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。 使用和切换界面查看各种保护与故障,按 键返回主菜单。 3.3设置参数 设置参数 CT变比(比值:0000 目标功率因数:0.99 无功算法时间:040 设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。
将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。 此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。 然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。 下面总结电容器串联电抗器时，电抗率选择的一般规律。 1.电网谐波中以3次为主 根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器： （1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。 （2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。 2. 电网谐波中以3、5次为主 （1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器； （2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。 3. 电网谐波以5次及以上为主 （1）5次谐波含量较小，应选择4.5%~6%的串联电抗器； （2）5次谐波含量较大，应选择4.5%的串联电抗器。对于采用0.1%~1%的串两电抗器，要防止对5次、7次谐波的严重放大伙谐振。对于采用4.5%~6%的串联电抗器，要防止怼次谐波的严重放大或谐振。当系统中无谐波源时，为防止电容器组投切时产生的过电压和对电容器组正常运行时的静态过电压、无功过补时电容器端的电压升高的情况分析计算，可选用0.5%~1%的电抗器。 根据以上的选择原则，对无功补偿装置中的串联电抗器有以下建议： （1）新建变电所的电容器装置中串联电抗器的选择必须慎重，不能与电容器任意组合，必须考虑电容器装置接入处的谐波背景。
DPSC系列谐波抑制型智能电力电容器 DPSC621L / DPSC623L 谐波抑制型智能电力电容器 产品说明书
前言 在进行谐波抑制型智能电力电容器的任何操作前，请仔细阅读本手册。 本手册介绍了DPSC621L/DPSC623L谐波抑制型智能电力电容器的安装与接线、产品操作方面的内容。 安全须知 警告！ 在本装置操作过程中，请注意电气安全，操作人员须全面掌握本手册中涉及的内容，装置的安全成功操作取决于是否正确运输、存储、安装，敬请留心本装置手册中的警告与说明信息。 包装清单 1、谐波抑制型智能电力电容器1台 2、安装附件1套 3、产品说明书1本 4、装置出厂检验报告1份 南京深科博业电气股份有限公司，版权所有。本手册可能会被修改，请注意核实该产品的最新资料，如有变动，恕不另行通知！
目录 1 产品概述 (1) 2 主要功能 (2) 3 产品构成 (3) 4 产品型号说明 (4) 5 产品组成 (5) 6 安装与接线 (6) 6.1 外形尺寸（串联7%电抗器产品） (6) 6.2 外形尺寸（串联14%电抗器产品） (7) 6.3 装配空间尺寸 (8) 6.4 安装固定 (9) 6.5 接线 (10) 7 产品操作 (11) 7.1 上电操作 (11) 7.2 人机接口 (11) 7.3 显示界面 (12) 7.4 按键操作 (18) 8 附录（错误代码） (19) 9 附录（装置端子定义） (20) 10 附录（系统接线原理图） (21)
1产品概述 DPSC系列谐波抑制型智能电力电容器，高度集成了同步开关模块、DSP数字处理电路、滤波电抗器、滤波电容器及各功能模块。产品采用模块化结构，体积小，维护方便，既适合就地补偿、分散补偿，也适合集中补偿。 该产品中串有4%、7%、14%的滤波电抗器能够有效的抑制3、5、7、次及以上电流谐波和过电压的产生，避免谐振。该产品具有谐波抑制、快速跟踪、自动过零投切等功能，有效的对负荷进行无功补偿。
短路容量及短路电流的计算 欧阳家百（2021.03.07） 1、计算公式： 同步电机及发电机标么值计算公式： r j d d S S x X ?= 100%""*（1-1） 变压器标么值计算公式：rT j k T S S u X ?= 100%*（1-2） 线路标么值计算公式：2*j j L L U S L X X ??=（1-3） 电抗器标么值计算公式：j j r r k k U I I U x X ? ?= 100%*（1-4） 电力系统标么值计算公式：s j s S S X = *（1-5） 异步电动机影响后的短路全电流最大有效值： 2 ""2""] )1()1[(2)(M M ch s s ch M s ch I K I K I I I -+-++=?? （1-6）
其中：%"d x 同步电动机超瞬变电抗百分值 j S 基准容量，100MV A j U 基准容量，10.5kV j I 基准电流，5.5kA r S 同步电机的额定容量，MV A rT S 变压器的额定容量，MV A %k u 变压器阻抗电压百分值 L X 高压电缆线路每公里电抗值，取 0.08km /Ω 高压电缆线路每公里电抗值，取0.4km /Ω L 高压线路长度，km r U 额定电压，kV r I 额定电流，kA %k x 电抗器的电抗百分值 s S 系统的短路容量，1627MV A "s I 由系统送到短路点去的超瞬变短路电流，kA
"M I 异步电动机送到短路点去的超瞬变短路电流，kA ， rM qM M I K I 9.0" = rM I 异步电动机的额定电流，kA qM K 异步电动机的启动电流倍数，一般可取平均值6 s ch K ?由系统馈送的短路电流冲击系数 M ch K ?由异步电动机馈送的短路电流冲击系数，一般可取 1.4~1.7 2、接线方案 图1 三台主变接线示意图 3、求k1点短路电流的计算过程 3.1网络变换 （a ） （b ） （c ） （d ）
科技创新、节能环保 1 目录 一、 产品概述 二、 产品型号规格和说明 1、 型号说明 2、 常规产品的型号规格 三、 产品外形与安装尺寸 四、 接线端子排列与定义 五、 产品应用电气连接及接线 1、 三相共补接线图 2、 混合补偿接线图 六、 显示面板定义说明 七、 开机前的检查与试验 八、 操作说明 1、 数据查看 2、 参数设定
科技创新、节能环保 2 九、 查看数据界面 1、 三相共补式数据查看说明 2、 单相分补式数据查看说明 十、 参数设定界面 1、 三相共补式参数设定说明 2、 单相分补式参数设定说明 十一、 常见故障分析 1、 通电后产品数码管暗或无显示 2、 PF 值显示负值 3、 故障指示灯亮
科技创新、节能环保 3 一、 产品概述 DC868系列低压智能电容器是应用于0.4kV 低压电网的新一代无功补偿装置。它由CPU 测控单元、同步开关、保护装置、两台(△型)或一台(Y 型)低压自愈式电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。由DC868系列智能电容器组成的低压无功补偿装置具有补偿方式灵活(共补和分补可任意组合)、补偿效果好、装置体积小、功耗低、价格廉、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对无功补偿要切实达到提高功率因数、改善电压质量、节能降损的实际需求。
科技创新、节能环保 4 二、 产品型号说明 1、 型号说明 DC ∕450 二级容量（kvar ） 分相补偿只有一级容量 一级容量(kvar) 额定电压（V ） 显示方式：Y-液晶显示 数 码显示无字母 补偿方式：S-共补 F-分补 组网方式：R-RS485 L-蓝牙 W-无线 产品系列号：868-通用型 868X-抗谐波型 企业代号：得诚

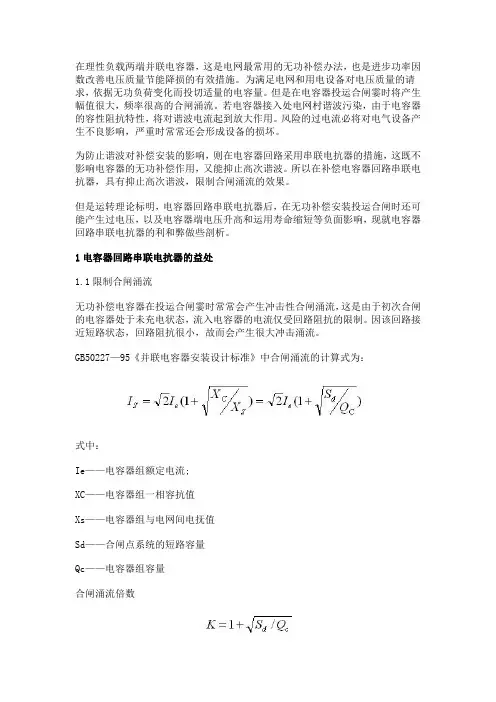

在理性负载两端并联电容器，这是电网最常用的无功补偿办法，也是进步功率因数改善电压质量节能降损的有效措施。为满足电网和用电设备对电压质量的请求，依据无功负荷变化而投切适量的电容量。但是在电容器投运合闸霎时将产生幅值很大，频率很高的合闸涌流。若电容器接入处电网村谐波污染，由于电容器的容性阻抗特性，将对谐波电流起到放大作用。风险的过电流必将对电气设备产生不良影响，严重时常常还会形成设备的损坏。 为防止谐波对补偿安装的影响，则在电容器回路采用串联电抗器的措施，这既不影响电容器的无功补偿作用，又能抑止高次谐波。所以在补偿电容器回路串联电抗器，具有抑止高次谐波，限制合闸涌流的效果。 但是运转理论标明，电容器回路串联电抗器后，在无功补偿安装投运合闸时还可能产生过电压，以及电容器端电压升高和运用寿命缩短等负面影响，现就电容器回路串联电抗器的利和弊做些剖析。 1电容器回路串联电抗器的益处 1.1限制合闸涌流 无功补偿电容器在投运合闸霎时常常会产生冲击性合闸涌流，这是由于初次合闸的电容器处于未充电状态，流入电容器的电流仅受回路阻抗的限制。因该回路接近短路状态，回路阻抗很小，故而会产生很大冲击涌流。 GB50227—95《并联电容器安装设计标准》中合闸涌流的计算式为： 式中： Ie——电容器组额定电流; XC——电容器组一相容抗值 Xs——电容器组与电网间电抚值 Sd——合闸点系统的短路容量 Qc——电容器组容量 合闸涌流倍数
