产品类别：环氧树脂灌浆料
产品名称：EG100?
产品简介：
EG100环氧灌浆料包括A（树脂）、B（硬化剂）、C（填料）三组分，该产品采用优质树脂与精制填料，100%固含量，不含对人体有害的溶剂等挥发性物质。常温下将每组材料中所含的三组分完全混合后即可使用，无需另外添加成分。
产品介绍：
●高强早强
可提供大大优于水泥基材料的抗压、粘结等力学性能，更高的早期强度。
●低放热峰值
可提供长达120分钟（25℃时）的操作时间，适合大体积灌浆使用。
●无收缩
确保灌浆层最终成型后与承载面完全接触，保证设备安装的高精确度。
●卓越的抗蠕变性能
EG100可长期在-50℃至+80℃冻融交替、振动受压的恶劣物理工况下长期使用而无塑性变形，保证设备定位长期精确。
●卓越的韧性
EG100可以化解由动设备传递来的任何可能使水泥基灌浆层爆裂的动荷载。
●耐腐蚀性
可以承受酸、碱、盐、油脂等化学品长期接触腐蚀。
●用于压缩机、泵、冲压机、粉碎机、球磨机等高振动性设备的二次灌浆安装。
●用于易受化学侵蚀的设备基础区域灌浆。
●用于轨道基础、桥梁支撑座等受强压力区域灌浆。
●用于锚栓、钢筋种植及建筑结构混凝土补强加固。
铁桶塑料桶纸塑复合袋
每组净重117.5KG;可灌浆体积57.4升。
混合物标准颜色为红色。
EG100在室温、干燥条件下至少可存放18个月。
产品物理性能指标范围（A+B）：C≈1：6 创科QB/EG-2009（符合ASTM标准）
物理性能标准1天3天7天最终
抗压强度GB/T50081-2002 ＞50MPa ＞65MPa ＞95MPa ＞100MPa 抗折强度GB/T50081-2002 ＞10MPa ＞15MPa ＞20MPa ＞25MPa 抗拔强度GB/T50081-2002 ＞8MPa ＞12MPa ＞15MPa ＞17MPa 受压弹模GB/T50081-2002 / / ＞18000MPa ＞18500MPa 线性收缩率HG/T2625-94 / / ＜0.012% ＜0.012% 放热峰值HG/T2625-94 ＜42℃
受压蠕变GBJ82-85 ＜1.0×10-3mm/mm （180天）
热膨胀系数GBJ119-88 ＜40×10-6mm/mm/℃（成型28天，0-60℃范围测试）注:
1、预热、成型及养护在23±2℃、相对湿度50±5%实验条件下进行，其它条件按照相应标准执行。
2、最终数据在23±2℃成型及养护7天后，再在60℃下加速养护6小时后测得。
1、准备
接触EG100的混凝土表面，须凿除其表层浮浆并露出坚实基层，保证灌浆面清洁、干燥、无油脂。混凝土接合面外边缘磨出25mm厚倒角边，以增大边缘处灌浆料与基础粘合面积；需粘和的金属表
面应无锈蚀（达到SSPC-SP6的光洁度要求）。
2、制模
模板须坚实、搭接牢固，其内侧涂抹油脂、蜡或粘贴PVC胶带以便于脱模；为便于倾倒及安装灌
浆漏斗，灌浆侧模板与设备基座间留出至少100mm左右距离，且高出设备底板100mm以上。在模板内侧灌浆水平高度上钉上25mm厚45度斜角木线条，以避免浇筑体边缘应力集中。
3、施工温度
环境温度包括地表及空气温度。为获得最佳的工作状态，灌浆前最好将材料在15-25℃环境下放置24小时；施工时及随后24小时内环境温度控制5-32℃，20℃最为适宜。夏季施工避免中午高温，必要时应搭建遮阳棚；冬季气温较低时，应在灌浆区域搭建暖棚升温，保证施工环境温度大于5℃，施工宜选择中午。
4、混合
1）用手提式搅拌器（200-250rpm）充份混合A（树脂）、B（硬化剂）约3分钟;
2）在低速大功率搅拌机（15-20rpm）中加入C(填料)使与之A、B混合物混合，充分搅拌至骨料全部浸润即完成，约需5-10分钟;
3）在气温较低时为了保证混合物的流淌性，可以适当减少C(填料)的用量（最多可减少1/2料）。
5、灌浆

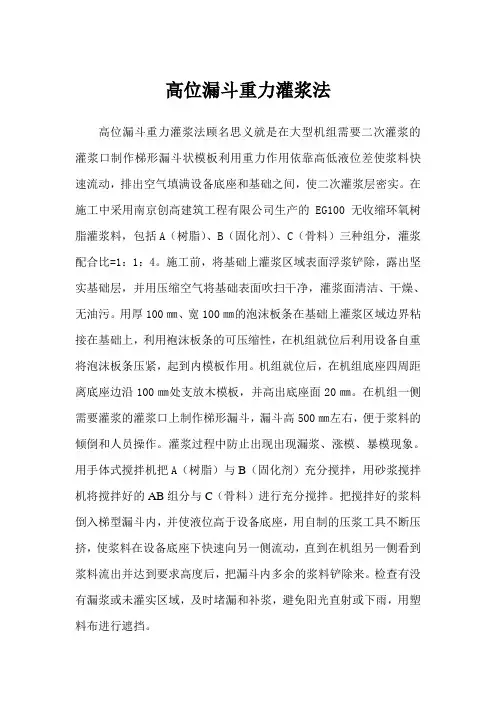

1）灌浆应从一侧灌向另一侧；灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中；灌浆距离大于1.5m时，应使用高位漏斗法灌浆，利用重力压差原理辅助灌浆。灌浆工作必须连续尽快完成;
2）单次灌浆厚度控制在25mm至350mm间，灌浆区域超过1.8m×1.8m时需于灌浆区域设置伸
&n, bsp;
缩缝预留条；单次螺栓孔灌浆深度可达1500mm。
6、检查密实
灌浆结束后，用铁锤敲击设备基板：发出叮叮声表明灌浆层密实，发出咚咚声表明灌浆层空鼓。7、表面收光及拆模
灌浆后及在EG100初凝前，为达到美观效果，可将暴露的表面用灰刀收光；终凝后，即可拆模．灌浆工具在施工结束后，可用清水或溶剂洗净。
初凝：18℃时，3hr; 25℃时，2hr; 32℃时，1.5hr
终凝：18℃时，72hr; 25℃时，48hr; 32℃时，36hr
8、施工安全
本品树脂部分为低毒性配方，但仍有轻微刺激性，使用时应避免吸入大量蒸汽或与皮肤长期接触；使用时注意佩带必要防护用品并保持环境通风，接触皮肤后应及时洗净，如溅入眼内应立即用大量
清水冲洗。
支座灌浆料特性 高铁支座灌浆料属于高性能聚合物改性水泥基灌浆材料，采用多种有机、无机添加剂。 要求高铁支座灌浆料应具有超早强、高强、无收缩、高耐磨的等特性，具有很好的施工性能，能够自流找平，可操作时间长，完工后表面需光滑平整，克服传统砂浆所产生的不平整、开裂、剥落起粉等缺点。 其他适用场合应适用于抢修、桥梁支座锚固灌浆、轨道锚固灌浆等。 产品特点 1、高流态完全能够自流找平，不需振捣和抹压，施工方便速度快。 2、和易性好不但流动性好而且保持时间长；具有很好粘聚力，不分层离析，不泌水。 3、智能保水在初凝时间内，当拌和好的砂浆在较长时间内不使用而处于静置状态时，能够自动形成保水结构，暂时失去流动而锁住水份，从而防止砂浆分层、泌水。当再次使用时，只需轻轻搅拌就可以恢复流动，流动度基本不损失。 4、无收缩具有微膨胀性能，硬化后结构致密，不收缩开裂。 5、早强高强抗压与抗折的小时强度很高，后期强度超高，且不倒缩。 6、较好的耐磨性及韧性。 7、使用方便，成品为干拌砂浆，在工地加水搅拌即可使用。[1] 使用方法 1、基面处理：清除粉尘、油污和其它污垢等不利于粘接的物质；修补裂缝等缺陷；基面应用清水湿润至饱和，但施工时不应留有明水。 2、根据施工面积或单位时间施工面积计算粉料量及用水量，每次拌和量应保证在砂浆失去流平性前全部施工完毕。 3、配合比（重量比）：水：粉料=0.14～0.15：1 4、搅拌：先将水加入搅拌桶中，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完，再继续搅拌3-5分钟，使浆料均匀。 5、将拌和后料浆均匀倒于处理好的基面上，自流平即可。流平应在可施工时间内完成，施工后的机具应立即用水冲洗干净。 6、可施工时间视环境温度而定，在20℃时为搅拌完成后30分钟内。注意：通过无法恢复流动性的浆料切忌不可再次加水混合搅拌再用。 7、材料用量2100-2300Kg/m 包装及贮存 采用防潮包装，净重25kg/袋，保质期6个月；须贮存于干燥通风的室内，注意防潮，请尽快使用。 使用范围 1、高速铁路客运专线盆式橡胶支座灌
三、环氧树脂主要性能指标的检测方法 1、环氧树脂环氧值、环氧当量的测定 可用光谱分析法或化学分析法进行分析，光谱分析比化学分析容易操作，但是需要用标准试祥做成定量线。 ①光谱分析法 用红外光谱、拉曼光谱或核磁共振光谱等分析方法是很普及的，可用于环氧树脂的定性分析或环氧基的定量分析。红外光谱吸收法:首先用一系列已知环氧当量的环氧树脂的红外光谱做出A910cm－1／A1610 cm－1 (其中910cm－1是环氧基的吸收峰，1610 cm－1是苯环的吸收峰)基线，然后做出A910cm－1／A1610 cm－1与环氧当量标准曲线。这样在测定某一环氧树脂试样的环氧当量时，只需知道该环氧树脂A910／M1610的比值，即可确定其环氧当量。 ②化学分析法 常用的化学分析方法是在适当的溶剂中，使用过量的盐酸与环氧基作用，定量生成氯醇，将过且的盐酸用碱滴定法定量，。常用的溶剂有丙酮、无水醚、吡啶等。有时不用盐酸，而用溴化化氢酸、碘化钾与盐酸、过氯酸与季铵溴化物等为卤化剂，进行直接滴定。 方法多种多样，现今国际上通用的分析法是高氯酸法，适用于各种环氧树脂，但操作过程繁琐。另外还有盐酸／丙酮法、盐酸吡啶法以及盐酸二氧六环法。我国沿用的测定方法以盐酸一丙酮法和盐酸一吡啶法，其中盐酸一丙酮法较适用于分子量在1500以下的环氧树脂，而
盐酸一吡啶法较适用于分子量在1500以上的环氧树脂。相对来说，盐酸一丙酮法应用较多。 溴化季按盐直接滴定法 a）原理 原理是通过高氯酸（HClO4）与溴化四乙基铵（NEt4Br）反应生成的溴化氢与1，2-环氧基的定量反应。该程序包括用高氯酸-冰醋酸标准溶液滴定溶解在含溴化四乙基铵的环氧树脂的二氯甲烷溶液，以结晶紫为指标剂，当环氧基被消耗完，过量的溴化氢会引起过量的结晶紫指标剂变色。 b）溶液配制 结晶紫指标剂：取结晶紫0.5g，溶解于100ml冰醋酸中即得， 0．1 mol /L高氯酸-冰醋酸标准溶液 配制取无水冰醋酸550ml，加入高氯酸HClO4（W/W在70%左右，比重1.75）8.2ml摇匀，在烧杯中缓缓滴加24ml醋酐，用玻璃棒不断搅拌，放冷至室温后，转移到1000ml容量瓶中，加无水冰醋酸稀释至刻度线，摇均匀后，放置24小时使醋酐与溶液中的水充分反应完全。即得0．1N浓度的HClO4-HAc标准溶液。 标定准确称取在105℃干燥至恒重的邻苯二甲酸氢钾KHC8H4O4约0.4g（准确至0．0001 g）置于锥形瓶中，加无水冰醋酸20ml，使溶解，加0.5%结晶紫冰醋酸溶液1—2滴，用高氯酸冰醋酸标准溶液滴定至蓝色，并将滴定结果用空白试验（即不加邻苯二甲酸氢钾）校正。计算如下：
水泥基灌浆料的性能实验研究 摘要：水泥基灌浆料是目前注浆工程中应用最广泛的浆材，泥基灌浆料与传统细石混凝土相比 , 具有流动性更好、强度更高和施工易于控制的特点 ; 与传统环氧砂浆相比 ,具有膨胀性好、施工简便快捷等特点。本文主要通过实验来研究水泥基灌浆料的流动性，竖向膨胀率，有效承载面，抗压强度性能。 关键字：水泥基灌浆料流动性竖向膨胀率有效承载面抗压强度 Experimental study on performance of cement-based grout Abstract：Cement-based grout grouting project is currently the most widely used pulp wood, clay-based grouting material compared to traditional fine aggregate concrete has better mobility, higher strength and construction features easy to control; with traditional epoxy mortar compared with the expansion is good, quick and easy construction and so on. In this paper, cement-based grout to study the mobility, vertical expansion through experiments, the effective bearing surface, compressive strength and properties. Key word：Cement-based grout Liquidity vertical expansion effective bearing surface compressive strength
华茂1958 B区1#楼 环氧树脂灌浆料施工方案 编制人： 审核人： 批准人： 上海同固结构工程有限公司2013年5月06日
一、编制说明： 本方案适用于安庆华茂1958 B区1#楼五层2/K～N轴、3/K～N轴、M/1～4轴、L/1～4轴后张预应力框架梁用灌浆料替代普通混凝土施工操作。 二、编制依据： 2、《混凝土结构工程施工及验收规范》（GB50204-2002）； 3、《建筑工程施工质量验收统一标准》（GB50300-2001） 4、《水泥基灌浆材料施工技术规范》（YB/T9261---98） 三、工程概况： 1、工程名称：华茂1958 B区1#楼 2、施工内容：提前对五层2/K～N轴、3/K～N轴、M/1～4轴、L/1～4轴四跨后张预应力框架梁用灌浆料连续浇筑且留好灌浆料和混凝土交界面施工缝。 3、建设地点：安庆纺织南路80号。 4、建设单位：安庆市华茂中辰置业有限公司 设计单位：安徽寰宇建筑设计院 监理单位： 总包单位： 分包单位： 5、质量标准：合格，单位工程质量一次合格率达100% 6、HSE要求：零事故、零伤害、零环境污染 四、施工部署 1、现场施工管理组织体系： 安全生产、文明施工是企业生存与发展的前提条件，是实现HSE总体目标的基础,
是达到安全无伤亡零事故的必然保障，为此以启东建筑公司项目经理为组长的施工和安全防护领导小组，其机构组成、人员及责任分工如下： 组长：范×××（项目经理）——负责协调工作 副组长：宋×××（施工员）——现场施工总指挥 成员：张×××（技术负责人）——方案编制、技术交底 黄×××（工长）-------现场的施工组织 施×××（安全员）——安全巡视检查 2、现场施工管理组织机构图（附图） 3、施工现场准备： 1）机具准备 拟投入主要施工机械设备情况表 2）材料准备 HGM—100型无收缩环氧灌浆料 3、技术准备： 针对该工程的特点，项目部做了如下技术准备工作： 1)、对项目部测量放线所需的各类测量仪器，包括水准仪、经纬仪、5米钢卷尺、5米塔尺等测量仪设备均己进行了自检，凡是已超过检定周期的全部重新送交相关部门校验，并报验合格后，方准使用，以保证项目所使用的各种测量仪器的准确性。 2)、根据设计蓝图进行认真核对，并对轴线及控制线复核，在复核准确无误的前提下方可进行下一道工序的施工。
环氧树脂 目录 材料简介 应用特性 类型分类 使用指南 国内主要厂商 环氧树脂应用领域 环氧树脂行业 材料简介 环氧树脂 是泛指分子中含有两个或两个以 上环氧基团的有机高分子化合 物，除个别外 ，它们 的 相对分子质量 都不高。 环氧树脂的 分子结构是以分子链中含有活泼 的环氧基团为其特征 ，环氧基 团 可以位于分子 链的末端、中间或成环状 结构。由于分子结构中 含有活泼的环氧基团，使 它们可与多 种类型的固化 剂发生交联反应而形成不溶、不 熔的具有三向网状结构的高聚 物。 应用特性 1 、 形式 多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用 对形式提出的要求，其 范围可以从极 低的粘度到高熔点固 体。 2 、 固化方便。选用各种不同的 固化剂，环氧树脂体系几乎可 以在 0 ～ 180 ℃温度范围内固化 。 3 、 粘 附力强。环氧树脂分子链中固有的极 性羟基和醚键的存在，使其对各种物质 具有很高的 粘附力。环氧 树脂固化时的收缩性低，产生的 内应力小，这也有助于提高 粘 附强度。 4 、 收缩 性低。 环氧树脂和所用的固化剂的反应是 通过直接加成反应或树脂分子中 环氧基的 开 环聚合反应来 进行的，没有水或其它挥发性副 产物放出。它们和不饱和聚 酯 树脂、酚醛树脂相比， 在固化过程中 显示出很低的收缩性（小于 2%）。 5 、 力学性能。固化后的环氧 树脂体系具有优良的力学性 能。 6 、 电性能 。固化后的环氧树脂体系是一 种具有高介电性能、耐表面漏电、耐电弧 的优良绝 缘 材 料。 7 、 化学 稳定性。通常，固化后的环氧树脂体系具有优良的耐 碱性、耐酸性和耐溶剂性。像固 化环氧体系的 其它性能一样， 化学 稳定性也取决于所选用的树脂和 固化剂。 适当地选用 环氧树脂 和 固化剂，可以 使其具有特殊的化学稳定性 能。 8 、 尺寸稳定性。上述的许多 性能的综合，使环氧树脂体系 具 有突出的尺寸稳定性和耐久性 。 9 、 耐霉菌。固化的环氧树脂 体系耐大多数霉菌，可以在苛 刻 的热带条件下使用。 类型分类 根据分子 结构，环氧树脂大体上可分为五 大类： 1 、 缩水甘油醚类环氧树脂 2 、 缩水甘油酯类环氧树脂 3 、 缩水甘油胺类环氧树脂 4 、 线型脂肪族类环氧树脂 5 、 脂环族类环氧树脂
常用环氧树脂参数总结 一、缩水甘油基型环氧树脂: 1．缩水甘油醚型环氧树脂 1．1双酚A型环氧树脂： 双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。 另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。 双酚A型环氧树脂的牌号与性质表 新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值 E—55 616# 浅黄粘稠液体 6－8 －－－－ 0.55－0.56 E—51 618# 浅黄粘稠液体 10－16 －－－－ 0.48－0.54 E—44 6101# 黄色高粘度液体 20－40 －－－－ 0.41－0.47 E—42 634# 同上－－－－ 21－27 0.38－0.45 E—35 637# 同上－－－－ 20－35 0.30－0.40 E—31 638# 浅黄粘稠液体－－－－ 40－55 0.23－0.38 E—20 601# 黄色透明固体－－－－ 64－76 0.18－0.22 E—14 603# 同上－－－－ 78－85 0.10－0.18 E—12 604# 同上－－－－ 85－95 0.10－0.18 E—06 607# 同上－－－－ 110－135 0.04－0.07 E—03 609# 同上－－－－ 135－155 0.02－0.04 E—01 665# 液体 30－40 －－－－ 0.01－0.03 1．2双酚S型环氧树脂 双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。 双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。 1．3双酚F型环氧树脂 双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。 双酚F型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。 1．4环氧化线型酚醛树脂 环氧酚醛是由低分子量酚醛树脂与环氧氯丙烷在酸催化剂下缩合而成，兼有酚醛和双酚A型环氧树脂的优点。按线型酚醛树脂分子量和发羟基含量不同，可以合成不同分子量和官能度的环氧酚醛，如甲酚线型酚醛树脂。 环氧酚醛高粘度半固体，平均官能度为2.5－6.0，软化点≤28℃，环氧值0.53－0.57，在上海树脂厂和无锡树脂厂生产。为改善工艺，添加低粘度的稀释剂，或与双酚A混合使用。 胺类、酸酐类和咪唑均能固化环氧酚醛。在150℃以下固化环氧酚醛和双酚A型环氧树脂的热变形温度相近。例如： 固化剂固化条件用量% 热变形温度（℃）
《基础处理用环氧树脂灌浆料》 行业标准编制说明 1 工作简介 1.1 任务来源 根据工信部工信厅科[2011]134号文件《关于印发2011年第二批行业标准制修订计划的通知》，下达了《基础处理用环氧树脂灌浆料》行业标准（项目编号：2011-0972T-JC）的标准制定项目。该标准由建筑材料工业技术监督研究中心和长江水利委员会长江科学院等负责，由中国建材检验认证集团股份有限公司、中科院广州化灌工程有限公司、广州市泰迪斯固结补强材料有限公司、中国水电基础局有限公司、杭州国电大坝安全工程有限公司、深圳市亿居建筑材料有限公司等单位参加起草。 1.2 主要工作过程 2011年10月25日，标准负责起草单位在湖北省武汉市召开了第一次行业标准工作会议。在会上交流了产品生产与应用情况，讨论了标准制定的内容，安排了调研与验证试验内容，明确了分工，制定了工作方案与计划，筹组了标准起草小组。会上，经讨论达成了如下共识：1）标准名称初步拟改为“基础与地基处理用环氧树脂灌浆材料”；2）初步界定标准的适用范围为：工厂生产的用于水利、交通、采矿、建筑等行业的地基与基础处理用环氧树脂类灌浆材料；3）将固化物毒性指标作为一般要求，明确了环氧树脂灌浆材料的毒性指标；4）环氧树脂灌浆材料的浆液性能包括：浆液密度、初始粘度、可操作时间、浆液表面张力和浆液与标准玻璃试片接触角；5）环氧树脂灌浆材料固化物性能包括：抗压强度、压缩弹性模量、剪切抗拉强度、抗拉强度、粘结强度、抗渗压力、渗透压力比和固化体收缩率。 行业标准的起草由标准负责起草单位主持，验证试验工作由长江科学院与中国建材检验认证集团股份有限公司负责，试验样品由参加标准起草单位长江水利委员会长江科学院(CW511、CW512)、中国水电基础局有限公司(JX-8T、JX-8H)、中科院广州化灌工程有限公司(XT-Ⅱ、XT-Ⅲ)、比利时迪尼夫建筑化学公司、广州泰迪斯固结补强材料有限公司、深圳市亿居建筑材料有限公司和杭州国电大坝安全工程有限公司等生产企业提供。第一阶段试验由长江科学院负责，主要对采用的试验方法进行研究并细化，以减少不同试验室的试验误差，提高方法的复演性、可比性和准确性。第二阶段试验由长江科学院和中国建材检验认证集团股份有限公司负责，对生产企业所送试样一式两份进行并行试验。第一、二阶段试验2012年12月前完成后。标准负责起草单位根据调研与验证试验结果起草行业标准征求意见稿（草案）。 2013年1月23日，标准负责起草单位在广东省广州市召开了第二行业标准工作会议，共有生产与施工企业、科研院所与质检机构等12家单位的16名代表参加会议。在会上，汇报了第一、二阶段验证试验情况与试验结果，对行业标准征求意见稿（草案）提出了修改意见，并提出进行第三阶段补充验证试验的建议，对下一阶段行业标准制定工作作了安排。会上对征求意见稿（草案）作了如下修改：1）英文译名改为“Epoxy resin grouts for groud and foundation treatment”；2）范围改为“本标准适用于水利水电、交通、采矿、工业与民用建筑等领域的基础与地基加固、防渗处理用的环氧树脂灌浆材料产品”；3）术语和定义改为“JC/T 1041—2007界定的以及下列术语和定义适用于本文件”，删除了标准中JC/T 1041中已有的术语，仅保留“渗透性”；4）表2中删除“体积收缩率”，因标准中已有粘结强度、抗渗压力等指标，现用的体积收缩率测定方法不能准确反映材料的实际使用性能，测定数值偏高，会误导用户。会议认为：现在起草的《基础与地基处理用环氧树脂灌浆材料》行业标准与已分布实施的JC/T 1041—2007《混凝土裂缝用环氧树脂灌浆材料》行业标准有共性部分，即都是环氧树脂灌浆材料，但也有差异部分：即应用对象不同。本标准应用于
快干水泥，是在普通水泥中加入一定比例促进凝固的添加剂，用于需要快速凝固的工程，因凝固迅速，其力学性能一般比不上正常凝固速度的水泥。但也需要有比较好的力学性能。而膨胀水泥，是在普通水泥中加入发气剂，让水泥在凝结的过程中内部产生大量的气泡，重量只有普通水泥的3~5成，就像做面包加入了发泡粉，膨胀水泥因内部气孔，力学性能大为减弱，不能作为受力支承部件。主要用作填充墙砌体、或起其它填充作用，为的是减轻重量、节省材料，内部气孔也有很好的保温隔热、隔声的作用。双快水泥的主要特点是凝结硬化快、小时强度高，即所谓“小时水泥”。该水泥凝结时间用缓凝剂可以调节。该水泥还具有微膨胀、低温条件强度发挥正常及长期强度稳定等优点。主要用于紧急抢修工程、地下工程、隧道工程、锚喷支护工程、粘结铸造、截水堵漏以及公路路面抢修等工程。 灌浆料产品特点: 1、早强、高强 1天抗压强度≥20Ｍpa；3天抗压强度≥30Ｍpa；28天抗压强度≥55Ｍpa。 2、微膨胀性 保证设备与基础之间紧密接触，二次灌浆后无收缩。 3、自流性高 可填充全部空隙，满足设备二次灌浆的要求 4、抗离析 克服了现场使用中因加水量偏多所导致的离析现象。 5、抗开裂 现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹现象。 6、耐久性强 经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。7、可冬季施工 允许在-10℃气温下进行室外施工。 灌浆料产品用途: 1、用于设备基础二次灌浆。 2、用于地脚螺栓锚固及钢筋栽埋。 3、用于混凝土结构加固和修补。
灌浆料技术参数： 灌浆料产品选择 1、灌浆层厚度δ≥150mm时，选用HGM-1或HGM-2； 2、灌浆层厚度30mm<δ<150mm时，选用HGM-1或HGM-2 ； 3、灌浆层厚度δ≤30mm时，选用HGM-1或HGM-3型； 4、路面快速抢修，选用HGM-4型。 灌浆料施工前的准备 1、机器搅拌:混凝土搅抖机或砂浆搅抖机; 2、人工搅拌:搅拌槽及铁铲若干; 3、水桶若干; 4、台秤若干; 5、流槽; 6、高位漏斗、灌浆管及管接头; 7、灌浆助推器; 8、模板(钢模、木模); 9、草袋、岩棉被等; 10、棉纱、胶带; 灌浆施工 第一步：基础处理 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌 浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。 第二步：支摸 1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整 体模板不漏水的程度。 2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。 3、模板顶部标高应高出设备底座上表面50mm。 4、灌浆中如出现跑浆现象，应及时处理。 第三步：灌浆料配制 1、一般地，按通用加固型按13-14%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。 2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。 3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 4、现场使用时，严禁在HGM灌浆料中掺入任何外加剂、外掺料。
产品类别：环氧树脂灌浆料 产品名称：EG100? 产品简介： EG100环氧灌浆料包括A（树脂）、B（硬化剂）、C（填料）三组分，该产品采用优质树脂与精制填料，100%固含量，不含对人体有害的溶剂等挥发性物质。常温下将每组材料中所含的三组分完全混合后即可使用，无需另外添加成分。 产品介绍： ●高强早强 可提供大大优于水泥基材料的抗压、粘结等力学性能，更高的早期强度。 ●低放热峰值 可提供长达120分钟（25℃时）的操作时间，适合大体积灌浆使用。 ●无收缩 确保灌浆层最终成型后与承载面完全接触，保证设备安装的高精确度。 ●卓越的抗蠕变性能 EG100可长期在-50℃至+80℃冻融交替、振动受压的恶劣物理工况下长期使用而无塑性变形，保证设备定位长期精确。 ●卓越的韧性 EG100可以化解由动设备传递来的任何可能使水泥基灌浆层爆裂的动荷载。 ●耐腐蚀性 可以承受酸、碱、盐、油脂等化学品长期接触腐蚀。 ●用于压缩机、泵、冲压机、粉碎机、球磨机等高振动性设备的二次灌浆安装。
●用于易受化学侵蚀的设备基础区域灌浆。 ●用于轨道基础、桥梁支撑座等受强压力区域灌浆。 ●用于锚栓、钢筋种植及建筑结构混凝土补强加固。 铁桶塑料桶纸塑复合袋 每组净重117.5KG;可灌浆体积57.4升。 混合物标准颜色为红色。 EG100在室温、干燥条件下至少可存放18个月。 产品物理性能指标范围（A+B）：C≈1：6 创科QB/EG-2009（符合ASTM标准） 物理性能标准1天3天7天最终 抗压强度GB/T50081-2002 ＞50MPa ＞65MPa ＞95MPa ＞100MPa 抗折强度GB/T50081-2002 ＞10MPa ＞15MPa ＞20MPa ＞25MPa 抗拔强度GB/T50081-2002 ＞8MPa ＞12MPa ＞15MPa ＞17MPa 受压弹模GB/T50081-2002 / / ＞18000MPa ＞18500MPa 线性收缩率HG/T2625-94 / / ＜0.012% ＜0.012% 放热峰值HG/T2625-94 ＜42℃ 受压蠕变GBJ82-85 ＜1.0×10-3mm/mm （180天）
环氧树脂及环氧树脂胶粘剂的基本知识 （一）、环氧树脂的概念： 环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称，属于热固性树脂，代表性树脂是双酚A型环氧树脂。 （二）．环氧树脂的特点（通常指双酚A型环氧树脂） 1．单独的环氧树脂应用价值很低，它需要与固化剂配合使用才有实用价值。 2．高粘接强度：在合成胶粘剂中环氧树脂胶的胶接强度居前列。3．固化收缩率小，在胶粘剂中环氧树脂胶的收缩率最小，这也是环氧树脂胶固化胶接高的原因之一。例如： 酚醛树脂胶：8—10% ；有机硅树脂胶：6—8% 聚酯树脂胶：4—8% ；环氧树脂胶：1—3% 若经过改性加工后的环氧树脂胶收缩率可降为0.1—0.3%，热膨胀系数为6.0×10-5/℃ 4．耐化学性能工好：在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。在海水、石油、煤油、10%H2SO4、10%HCl、10%HAc、10%NH3、10%H3PO4和30%Na2CO3中可以用两年；而在50%H2SO4和10%HNO3常温浸泡半年；10%NaOH（100℃）浸泡
一个月，性能保持不变。 5．电绝缘性优良：环氧树脂的击穿电压可大于35kv/mm 6．工艺性能良好、制品尺寸稳定、耐性良好和吸水率低。 双酚A型环氧树脂的优点固然好，但也有其缺点： ①．操作粘度大，这在施工方面显的有些不方便 ②．固化物性脆，伸长率小。 ③．剥离强度低。 ④．耐机械冲击和热冲击差。 （三）．环氧树脂的应用与发展 1．环氧树脂的发展史： 环氧树脂是1938年由P.Castam申请瑞士专利，由汽巴公司在1946年研制出最早的环氧粘接剂，1949年美国的S.O.Creentee研制了环氧涂料，我国于1958年开始环氧树脂的工业化生产。 2．环氧树脂的应用： ①涂料工业：环氧树脂在涂料工业中需用量最大，目前较广泛使用的有水性涂料、粉末涂料和高固分涂料。可广泛用于管道容器、汽车、船舶、航天、电子、玩具、工艺品等行业。 ②电子电器工业：环氧树脂胶可用于电气绝缘材料，例如整流器、变压器的密封灌注；电子元器件的密封保护；机电产品的绝缘处理与粘
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
灌浆料使用说明 CGM高强无收缩灌浆料是一种含有高强水泥和经严格选择级配的天然骨料，配合复合外加剂，和矿物掺合料等原材料，经工业化生产的具有合理级分的干混料。对钢筋无锈蚀作用，当与一定量的水充分混合后，便具有可灌浆的流动度、微膨胀、高的早期和后期强度，不泌水等性能。 特性： 具有优异的流动度 高的早期和后期强度 微膨胀，补偿收缩 自密实、防渗和防冻融 具有良好的粘结性 30分钟内浆体可保留较好的流动度 防止锈蚀钢结构/设备基础 适用范围： 机械、电器设备无垫板安装灌浆 地脚螺栓锚固、柱基灌浆 重型设备、高精密度设备基础的一、二次灌浆 混凝土结构的加固、抢修工程及后张预应力混凝土结构孔道灌浆 产品特点: 1、早强、高强 1天抗压强度≥25Ｍpa；3天抗压强度≥45Ｍpa；28天抗压强度≥65Ｍpa。 2、微膨胀性 保证设备与基础之间紧密接触，二次灌浆后无收缩。 3、自流性高 可填充全部空隙，满足设备二次灌浆的要求 4、抗离析 克服了现场使用中因加水量偏多所导致的离析现象。 5、抗开裂 现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹现象。 6、耐久性强 经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。 7、可冬季施工 允许在-10℃气温下进行室外施工。 产品用途: 1、用于设备基础二次灌浆。 2、用于地脚螺栓锚固及钢筋栽埋。 3、用于混凝土结构加固和修补。 技术参数： 产品选择 1、灌浆层厚度δ≥150mm时，选用CGM-1或CGM-2；
2、灌浆层厚度30mm<δ<150mm时，选用CGM1或CGM-2 ； 3、灌浆层厚度δ≤30mm时，选用CGM-1或CGM-3型； 4、路面快速抢修，选用CGM-3型。 施工前的准备 1、机器搅拌:混凝土搅抖机或砂浆搅抖机; 2、人工搅拌:搅拌槽及铁铲若干; 3、水桶若干; 4、台秤若干; 5、流槽; 6、高位漏斗、灌浆管及管接头; 7、灌浆助推器; 8、模板(钢模、木模); 9、草袋、岩棉被等; 10、棉纱、胶带; 灌浆施工 第一步：基础处理 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌 浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。 第二步：支摸 1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整 体模板不漏水的程度。 2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。 3、模板顶部标高应高出设备底座上表面50mm。 4、灌浆中如出现跑浆现象，应及时处理。 第三步：灌浆料配 1、一般地，按通用加固型按14-15%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。 2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应 先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。 3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。 4、现场使用时，严禁在FGM灌浆料中掺入任何外加剂、外掺料。 第四步：灌浆施工方法 1、较长设备或轨道基础，应采用分段施工。 2、几种常用灌浆方式图示 3、二次灌浆时，应符合下列要求。 ①、二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过 程中的排气。不得从四侧同时进行灌浆。 ②、灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。 ③、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动FGM灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。 ④、设备基础灌浆完毕后，应在灌浆后3-6小时沿设备边缘向外切45度斜角（见下图）以防止自由端 产生裂缝，如无法进行切边处理，应在灌浆后3-6小时后用抹刀将灌浆层表面压光。 ⑤、当灌浆层厚度超过150mm时，应采用豆石加固型高强无收缩灌浆料。 ⑥、当设备基础灌浆量较大时，豆石加固型灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。 第五步：养护 1、灌浆完毕后30分钟内应立即加盖湿草盖或岩棉被,并保持湿润。

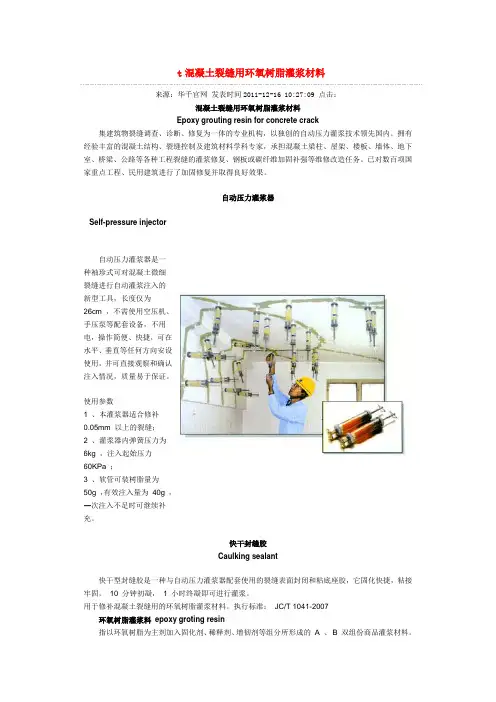

t混凝土裂缝用环氧树脂灌浆材料 来源：华千官网发表时间2011-12-16 10:27:09 点击： 混凝土裂缝用环氧树脂灌浆材料 Epoxy grouting resin for concrete crack 集建筑物裂缝调查、诊断、修复为一体的专业机构，以独创的自动压力灌浆技术领先国内。拥有经验丰富的混凝土结构、裂缝控制及建筑材料学科专家，承担混凝土梁柱、屋架、楼板、墙体、地下室、桥梁、公路等各种工程裂缝的灌浆修复、钢板或碳纤维加固补强等维修改造任务。已对数百项国家重点工程、民用建筑进行了加固修复并取得良好效果。 自动压力灌浆器 Self-pressure injector 自动压力灌浆器是一 种袖珍式可对混凝土微细 裂缝进行自动灌浆注入的 新型工具，长度仅为 26cm ，不需使用空压机、 手压泵等配套设备，不用 电，操作简便、快捷，可在 水平、垂直等任何方向安设 使用，并可直接观察和确认 注入情况，质量易于保证。 使用参数 1 、本灌浆器适合修补 0.05mm 以上的裂缝； 2 、灌浆器内弹簧压力为 6kg ，注入起始压力 60KPa ； 3 、软管可装树脂量为 50g ，有效注入量为40g ， —次注入不足时可继续补 充。 快干封缝胶 Caulking sealant 快干型封缝胶是一种与自动压力灌浆器配套使用的裂缝表面封闭和粘底座胶，它固化快捷，粘接牢固。10 分钟初凝， 1 小时终凝即可进行灌浆。 用于修补混凝土裂缝用的环氧树脂灌浆材料。执行标准：JC/T 1041-2007 环氧树脂灌浆料epoxy groting resin 指以环氧树脂为主剂加入固化剂、稀释剂、增韧剂等组分所形成的 A 、B 双组份商品灌浆材料。
魏涛1，2汪在芹1，2韩炜1，2邹涛1，2 (1长江科学院，2水利部水工程安全与病害防治工程技术研究中心，武汉43001 0) 摘要：本文介绍了国内外环氧树脂灌浆材料的种类和在水利工程中应用情况，认为今后环氧灌浆材料的研究应向着低毒、无气味、价廉的方向发展，同时为满 足变形缝的要求，还应开发具有弹性的环氧树脂灌浆材料。 关键词：环氧灌浆材料水利工程应用情况 前言 环氧树脂灌浆材料是用得最多的补强灌浆材料，具有粘接力高、在常温下可 以固化、固化后收缩小、有很高的机械强度和耐热性、稳定性好等优点。该浆材 是由A、B两组分组成，A组分是由环氧树脂和稀释剂组成，B组分一般为固化体系。以环氧树脂为主剂的化学灌浆，发达国家二战后期即开始研究，我国1959年，针对三峡工程建设基础加固和混凝土裂缝处理的需要，经国家科委批准立项，把环氧树脂为主剂的浆材用于三峡固结灌浆作为一个重要的研究课题。几十年来，随着化学工业的发展，研制出了许多配方，目前已能够成批供应粘度可调、渗透 性好且可在低温、有水潮湿条件下固化的系列环氧树脂灌浆材料。 这些灌浆材料在我国的水利部门（如三峡、葛洲坝、龙羊峡、丹江口、陈村、 凤滩、万安、龙滩、溪落度、锦屏等水利枢纽）得到了广泛的应用，解决了许多 工程中的难题。在处理软弱夹层及断层破碎带的化学灌浆材料方面，广东化学研 究所、水科院和长江科学院作了大量的研究工作，并取得了可喜的成绩。如CW 系灌浆材料是在原长科院环氧—糠醛—丙酮等化学灌浆材料的基础上，结合目前 我国化学工业的发展水平，优选了国内最新的产品。在环氧树脂方面，选择了低 粘度的环氧；在稀释剂方面，对稀释剂进行了预反应和改性，从而改善了浆材的 稳定性；在固化剂方面，优选了目前适合于水中固化的高分子胺类，增加了固化 剂的韧性，使固化体系无毒；在表面活性剂方面，选择了能够提高浆液渗透性的 反应表面活性剂，使浆液有更好的渗透性。三峡大坝采用CW环氧浆材处理F109 6软弱夹层及断层破碎带的水泥一化学复合灌浆技术，堪称国际上处理低渗透性 软弱岩土地层的先进技术。中国科学院广州化学所先后成功研制了三代高渗透性 的环氧系列灌浆材料。青海龙羊峡大坝采用中化798环氧浆材处理G4伟晶岩劈 裂带也堪称国际上处理低渗透性软弱岩土地层的先进技术。 1、环氧类灌浆材料 环氧树脂作为灌浆材料，首先要求其浆液具有较小的粘度和适宜的操作时间，常用的环氧树脂本身粘度较大，因此关键的问题是尽可能的降低其粘度，同时又
CGM高强无收缩灌浆料 CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆，具有早强、高强、自流动和微膨胀等特性，适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。产品特点 1.早强、高强：1-3天抗压强度可达30-50Mpa以上，灌浆后24小时即可紧固螺栓、开机试车。28天强度最高可达60Mpa以上。 2.具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。 3.微膨胀性：灌浆后无收缩，保证设备、螺栓与基础之间紧密接触。 4.冬季施工性：最低允许在-10℃气温下进行室外施工。 5.耐久性：本品属无机胶结材料，使用寿命大于基础混凝土使用寿命，经200万次疲劳试验，50次冻融循环实验，强度无明显变化。 6、抗油渗、耐高温冲击：在机油中浸泡30天后强度比浸油前提高10%以上，栽筋后允许对钢筋进行火焰切割和焊接作业。 各种试模尺寸间强度换算关系 一、基础处理 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物，灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。 二、支模
1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝， 达到整体模板不漏水的程度。 2、模板与设备底坐四周的水平距离应控制在100mm左右，以利于灌浆施工。 3、模板顶部标高应高出设备底坐上表面50mm。 4、灌浆中如出现跑浆现象，应及时处理。 三、灌浆料配制 1、一般地，按通用加固型13-14%的标准加水搅拌，豆石加固型按9-10%，超细型加水13-14% 的标准加水搅拌。 2、高强无收缩灌浆料的拌和可以采用机械或人工搅拌。建议采用强制式搅拌机机械搅拌， 可保证搅拌充分均匀，搅拌时间3-5分钟。人工搅拌时间在5分钟以内完成。搅拌完的灌浆料，随停放时间表增长，其流动性降低，应在40分钟内用完。严禁在高强无收缩灌浆料中掺入任何外加剂。 四、灌浆施工方法 1、较长设备或轨道基础，应采用分段施工。 2、灌浆开始后，必须连续进行了，不能间断，并尽可能缩短灌浆时间。 五、养护 1、灌浆完毕，灌浆料初凝后应立即加盖草袋或岩棉被，并保持湿润。 2、冬季施工时，灌浆料、拌和水及养护措施应符合现行《混凝土结构工程施工质量验收规 范》（GB50204）的有关规定。 3、灌浆后24-36小时不可受到振动，以避免损坏未结硬的灌浆层。 包装贮运 1.包装规格：50kg/袋，存放在通风干燥处并防止阳光直射。 2.保质期为3个月，超出保质期应复检合格后方可使用。
灌浆料使用方法 1．基础处理 清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。 2．确定灌浆方式 根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。 3．支模 根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。 4．灌浆料的搅拌 按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀,标准稠度加水量为12%-14%。 5．灌浆 灌浆施工时应符合下列要求： （1）.浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。 （2）.灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。 （3）.在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。 （4）.每次灌浆层厚度不宜超过100mm。 （5）.较长设备或轨道基础的灌浆，应采用分段施工。每段长度以10m为宜。 （6）.灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。 （7）对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。 （8）.设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。 （9）.在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。 （10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。
实验五 环氧树脂的固化 化工系 毕啸天 2010011811 一、实验目的 1.了解高分子化学反应的基本原理及特点 2.了解环氧树脂的制备及固化反应的原理、特点 二、实验原理 热固性树脂是一类重要的树脂材料，环氧树脂（epoxy resins ）就是其中的一大品种。含有环氧基团的低聚物，与固化剂反应形成三维网状的固化物，是这类树脂的总称，其中以双酚A 型环氧树脂产量最大，用途最广。它是由环氧氯丙烷与双酚A 在氢氧化钠作用下聚合而成。根据不同的原料配比，不同反应条件，可以制备不同软化点、不同分子量的环氧树脂。其通式如下： CH 2 CH CH 2 O C CH 3 CH 3 OCH 2CHCH 2 OH n C CH 3CH 3 OCH 2 CH CH 2 O 环氧树脂通常用下面几个参数表征： 1.树脂粘度 2.环氧当量或环氧值 3.平均分子量和分子量分布 4.熔点或软化点 环氧值是表征环氧树脂质量的重要指标。它表示每100g 环氧树脂中含环氧基的摩尔数。我国环氧树脂部颁牌号中的两位数字是该牌号树脂的平均环氧值×100，所以部颁牌号可以很简明的表示出该环氧树脂的主要特征。 环氧树脂的结构中末端的活泼的环氧基和侧羟基赋予树脂反应活性，双酚A 骨架提供强韧性和耐热性；亚甲基链赋予树脂柔韧性；羟基和醚键的高度极性，使环氧树脂分子与相邻界面产生了较强的分子间作用力。双酚A 型环氧树脂综合性能好，因而用途广泛，商业上称作“万能胶”。 环氧树脂在未固化前呈热塑性的线性结构，通过与固化剂发生化学反应，形成网状结构的大分子，才具有使用价值。环氧树脂固化物的性能除了取决于自身的结构特性以外，还取决于固化剂的种类。此外固化物性能还受固化反应程度的影响。采用的固化条件不同，交联密度也会不同，所得固化物的性能也各异。环氧树脂的固化剂种类很多，不同的固化剂，其交联反应也不同。 未固化的环氧树脂是粘性液体或脆性固体，没有实用价值，只有与固化剂进行固化生成交联网络结构才能实现最终用途。环氧树脂与固化剂的反应，除了一般的脂肪胺和部分脂环胺类固化剂可以在常温固化外，其它大部分脂环族胺和芳香胺类以及全部的酸酐类固化剂都需要在较高的温度下经过较长的时间才能发生固化交联反应。为了降低固化温度，使用促进剂是必要的，适用于胺类和酸酐类固化环氧树脂的促进剂可分为亲核型、亲电型和金属羧酸（或乙酰丙酮）盐三类。环氧树脂的固化反应是通过环氧基的开环反应完成的，末端基为环氧基的树脂可以和多种含活泼氢的化合物反应。活泼氢对环氧化合物的作用先是在环氧基的 氧原子上引起质子的亲电附加，生成H 3O ＋离子，此反应非常迅速，在此H 3O ＋ 离子的作用下进行亲核进攻，使环氧基开环。含有活泼氢的化合物有醇、酚、羧酸、硫醇、酰胺、脲类和异氰酸酯等，上述反应并不需要消除小分子就能使链增长或交联，因此环氧树脂比其它类型
