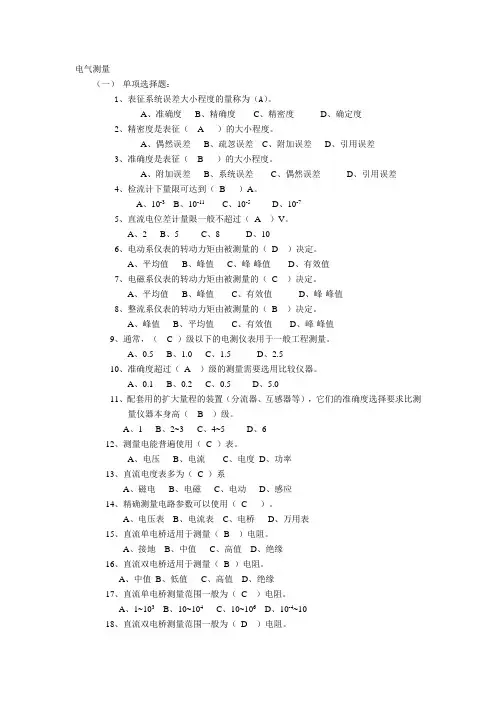

电气测量
（一）单项选择题：
1、表征系统误差大小程度的量称为（A）。
A、准确度
B、精确度
C、精密度
D、确定度
2、精密度是表征（ A ）的大小程度。
A、偶然误差
B、疏忽误差
C、附加误差
D、引用误差
3、准确度是表征（ B ）的大小程度。
A、附加误差
B、系统误差
C、偶然误差
D、引用误差
4、检流计下量限可达到（B ）A。
A、10-3
B、10-11
C、10-5
D、10-7
5、直流电位差计量限一般不超过（A ）V。
A、2
B、5
C、8
D、10
6、电动系仪表的转动力矩由被测量的（D ）决定。
A、平均值
B、峰值
C、峰-峰值
D、有效值
7、电磁系仪表的转动力矩由被测量的（C ）决定。
A、平均值
B、峰值
C、有效值
D、峰-峰值
8、整流系仪表的转动力矩由被测量的（B ）决定。
A、峰值
B、平均值
C、有效值
D、峰-峰值
9、通常，（ C ）级以下的电测仪表用于一般工程测量。
A、0.5
B、1.0
C、1.5
D、2.5
10、准确度超过（A ）级的测量需要选用比较仪器。
A、0.1
B、0.2
C、0.5
D、5.0
11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测
量仪器本身高（ B ）级。
A、1
B、2~3
C、4~5
D、6
12、测量电能普遍使用（C ）表。
A、电压
B、电流
C、电度
D、功率
13、直流电度表多为（C ）系
A、磁电
B、电磁
C、电动
D、感应
14、精确测量电路参数可以使用（C ）。
A、电压表
B、电流表
C、电桥
D、万用表
15、直流单电桥适用于测量（B ）电阻。
A、接地
B、中值
C、高值
D、绝缘
16、直流双电桥适用于测量（B ）电阻。
A、中值
B、低值
C、高值
D、绝缘
17、直流单电桥测量范围一般为（C ）电阻。
A、1~103
B、10~104
C、10~106
D、10-4~10
18、直流双电桥测量范围一般为（D ）电阻。
A、10-3~103
B、10-5~103
C、10-6~1
D、10-6~102
19、使用单电桥测量电阻时，当被测电阻小于（C ）Ω时，引线电阻、与电桥连
接处的接触电阻就不能忽略。
A、0.1
B、1
C、10
D、100
20、兆欧表专用于检查和测量电气设备或供电线路的（B ）电阻。
A、接地
B、绝缘
C、中值
D、低值
21、通常规定兆欧表的额定转速为（B ）转/分。
A、100
B、120
C、140
D、160
22、兆欧表专用于检查和测量电气设备或供电线路的（C ）电阻。
A、接地
B、中值
C、绝缘
D、低值
23、磁通的单位是（A ）。
A、韦伯
B、特斯拉
C、焦耳
D、欧姆
24、磁感应强度的单位是（B ）。
A、韦伯
B、特斯拉
C、焦耳
D、欧姆
25、磁性材料的直流磁特性常用（ B ）进行测量。
A、电位差计
B、冲击检流计
C、磁通计
D、高斯计
26、用（A ）测量磁性材料在交变磁场中所消耗的功率，是测量损耗的重要方法。
A、功率表
B、电度表
C、冲击检流计
D、高斯计
27、电子电压表的输入阻抗一般大于（ C ）Ω。
A、10K
B、100K
C、1M
D、10M
28、电子电压表的输入电容一般小于（ A ）F。
A、40p
B、20p
C、10μ
D、20μ
29、电子电压表的频率范围可以达到（D ）Hz。
A、10-3~107
B、10-4~106
C、10-4~108
D、10-5~109
30、现在生产的电子电压表大部分都按（C ）刻度。
A、平均值
B、峰值
C、正弦波有效值
D、峰-峰值
31、测量额定电压为500V以下电气设备线圈的绝缘电阻，应选用额定电压为（A ）
V的兆欧表。
A、500
B、1000
C、2500
D、2500~5000
32、适合测量损耗大的电容器的电桥是（B ）电桥。
A、串联电容
B、并联电容
C、海氏
D、串联欧文
33、适合测量小值电感的电桥是（D ）电桥。（P105）
A、串联电容
B、并联电容
C、海氏
D、串联欧文
34、适合测量损耗小的电容器的电桥是（ A ）电桥。
A 、串联电容
B 、并联电容
C 、海氏
D 、串联欧文
35、按峰值刻度的峰值检波电压表，测量时的读数与被测电压（ A ）无关。
A 、波形
B 、波形中是否含有直流分量
C 、输入方向
D 、幅值大小
36、正弦波的波峰因数等于（ D ）。
A 、3.14
B 、3.414
C 、1.11
D 、1.414
37、正弦波的波形因数等于（ D ）。
A 、3.14
B 、3.414
C 、1.414
D 、1.11
38、2
12位数字万用表的分辨率为（ A ）。 A 、0.5% B 、1% C 、2% D 、5%
39、2
13位数字万用表的最大显示值为（ D ）。 A 、199 B 、999 C 、9999 D 、1999
40、示波管又称阴极射线管，简称（ B ）。
A 、LCD
B 、CRT
C 、LE
D D 、CCD
41、长余辉示波管发光时间一般为（ A ）以上。
A 、1~2s
B 、10~20 s
C 、50~100 s
D 、100~200 s
42、中余辉示波管发光时间一般为（ B ）。
A 、0.1ms~1ms
B 、1ms~1 s
C 、10~20 s
D 、100~200 s
43、短余辉示波管发光时间一般为（ A ）。
A 、1 s~1ms
B 、10ms~100m s
C 、1~2 s
D 、10~20 s
44、示波器扫描电路的锯齿波电压是一种随时间按（ A ）规律上升的电压。
A 、线性
B 、指数
C 、对数
D 、正弦
45、示波器使用的衰减器多数为（ B ）电路。
A 、RL
B 、R
C C 、LC
D 、LCL
46、常用示波管的水平方向满偏距离为（ B ）cm 。
A 、5
B 、10
C 、15
D 、20
47、普通示波管的灯丝要求用（A ）供电。
A 、低压交流
B 、高压直流
C 、低压直流
D 、高压交流
48、示波器Y 通道的输入阻抗可以用（ B ）电路来等效。
A 、电阻和电容串联
B 、电阻和电容并联
C 、电阻和电感串联
D 、电阻和
电感并联
49、测量各种电磁量的数字仪表，通常按（ C ）进行分类。
A、仪表结构
B、工作原理
C、被测对象
D、使用环境
50、比较仪器一般用于对电磁量进行（D ）的场合。
A、估测
B、一般测量
C、准确测量
D、较精密
51、指示仪表测量频率的范围大约为（D ）。
A、2~200Hz
B、2~2000Hz
C、20~20000Hz
D、40~2000Hz
52、在理想情况下，电压互感器一、二次绕组的电压U1、U2应有（D）的相位差。
A、30o
B、60o
C、90o
D、180o
53、低功率因数功率表的功率因数一般多为（B ）
A、0.01 或0.02
B、0.1 或0.2
C、0.07 或0.08
D、0.7 或0.8
54、DT-830数字万用表交流电压测量电路比直流电压测量电路多一个（A ）检波
环节。
A、平均值
B、有效值
C、峰值
D、峰-峰值
55、使用数字万用表“二极管档”检查二极管的好坏，当二极管正接时显示的数值为
二极管的（C ）值。
A、正向电阻
B、正向电流
C、正向压降
D、正向管耗
56、外磁式磁电系仪表的游丝一般用（B ）个。
A、1
B、2
C、3
D、4
57、数字万用表中驱动液晶的反相方波是通过（D ）门电路产生的。
A、与
B、或
C、非
D、异或
58、通常把频带宽度在（C ）MHz以上的示波器称为宽带示波器。
A、25
B、30
C、40
D、50
59、数字万用表的基本功能是测量（ C ）。
A、电阻
B、电流
C、电压
D、电感
60、测量瓷瓶的绝缘电阻，应选用额定电压为（D ）V的兆欧表。
A、500
B、1000
C、500~1000
D、2500~5000
（二）多项选择题：
1、直接测量需要从测量中读出被测量，间接测量需要从测量中读出中间量。不论
是被测量还是中间量，读取它们数据的方法可分为（AB ）两种。
A、直读法
B、比较法
C、替代法
D、零值法
E、较差法
2、按照测量结果即所需要的被测量数值取得形式的不同，测量方式可分为（A B D ）
三种。
A、直接测量
B、间接测量
C、比较测量
D、组合测量
E、零值测量
3、模拟指示电测量仪表按被测对象分类，可分为（ABCDE）等。
A、电压表
B、电流表
C、功率表
D、电度表
E、频率表
4、模拟指示电测量仪表按工作原理分类，可分为（ABCDE）等。
A、磁电系
B、电磁系
C、电动系
D、感应系
E、静电系
5、模拟指示电测量仪表按读数装置的结构方式分类，可分为（ABDE）等。
A、指针式
B、光指示式
C、可携式
D、数字转盘式
E、振簧式
6、测量误差可以分成（BDE ）三种类型。
A、基本误差
B、系统误差
C、附加误差
D、偶然误差
E、疏忽误差
7、系统误差按其产生的原因又可分为（CD ）。
A、绝对误差
B、相对误差
C、基本误差
D、附加误差
E、疏忽误差
8、测量误差的表示方法有（ABE ）。
A、绝对误差
B、相对误差
C、偶然误差
D、附加误差
E、引用误差
9、偶然误差具有（ACD ）等特征。
A、有界性
B、无界性
C、单峰性
D、对称性
E、双峰性
10、精度又分为（ABC）。
A、精确度
B、准确度
C、精密度
D、确定度
E、不确定度
11、磁电系仪表的技术性能包括（ABCDE ）。
A、刻度特性
B、使用范围
C、灵敏度
D、准确度
E、表耗功率
12、携带型直流电位差计的准确度等级分为：（BCDE ）。
A、0.01
B、0.02
C、0.05
D、0.1
E、0.2
13、通常（AB ）级仪表作为标准表或用于精密测量。
A、0.1
B、0.2
C、0.5
D、1.0
E、1.5
14、通常（CD）级仪表用于实验室测量。
A、0.1
B、0.2
C、0.5
D、1.0
E、1.5
15、交流电度表一般为（DE ）。
A、磁电系
B、电磁系
C、电动系
D、感应系
E、静止式电子电度表
16、电路参数包括（ABE ）等。
A、电阻
B、电容
C、电压
D、电流
E、电感
17、对于硬磁材料，主要的磁性能参数是（ABC ）等。
A、剩磁(B r)
B、矫顽力(H c)
C、最大磁能积
D、磁导率（μ）
E、损耗（P）
18、对于软磁材料，主要的磁性能参数是（DE ）。
A、剩磁(B r)
B、矫顽力(H c)
C、最大磁能积
D、磁导率（μ）
E、损耗（P）
19、交流磁性测量的内容主要是在各工作磁通密度及给定工作频率下的（CE ）。
A、剩磁(B r)
B、矫顽力(H c)
C、磁导率（μ）E、最大磁能积E、损耗（P）
20、电子电压表的结构类型主要有（ BCDE ）。
A 、放大式
B 、放大-检波式
C 、检波-放大式
D 、调制式
E 、外差式
21、电子电压表的特点主要有（ ABCD 等）。
A 、量程范围广
B 、频率范围宽
C 、灵敏度高
D 、输入阻抗高
E 、刻度非线
性
22、电子电压表常用的检波电路类型主要有（ BCDE ）等。
A 、输出开路式峰值检波电路
B 、输入开路式峰值检波电路
C 、输入闭路式峰值
检波电路 D 、峰-峰值检波电路 E 、平均值检波电路
23、按峰-峰值刻度的峰-峰值检波电压表，测量时的读数与被测电压（ ABC ）无
关。
A 、波形
B 、波形中是否含有直流分量
C 、输入方向
D 、是否含有干扰成分
E 、幅值大小
24、交流单相电度表主要包括（ABC ）等几个部分。
A 、驱动元件
B 、制动元件
C 、积算机构
D 、可动线圈
E 、指针
25、电气设备的绝缘材料因（ABCDE ）等原因可导致绝缘被破坏。
A 、发热
B 、受潮
C 、污染
D 、老化
E 、磨损
26、如按模/数转换的原理进行分类，数字电压表可分为（ACD ）等类型
A 、电压-时间变换型
B 、调制式
C 、逐次逼近比较型
D 、电压-频率
变换型 E 、外差式
27、外磁式磁电系仪表的永久磁铁采用（ AC ）材料制作。
A 、高剩磁
B 、软磁
C 、高矫顽力
D 、低剩磁
E 、低矫顽力
28、普通示波管的电子枪由（ ABCDE ）组成。
A 、灯丝
B 、阴极
C 、控制栅极
D 、第一阳极
E 、第二阳极和第三阳极
29、示波管的余辉时间一般分为（ BCD ）三种。
A 、无余辉
B 、短余辉
C 、中余辉
D 、长余辉
E 、超长余辉
30、示波器的电源电路一般都要采取（ ADE ）等措施。
A 、稳压
B 、升压
C 、降压
D 、去耦
E 、滤波
31、示波器Y 通道的技术性能主要包括（ ABCE ）。
A 、频带宽度
B 、灵敏度
C 、非线性失真
D 、输出阻抗
E 、干扰和噪声
32、基本电学量包括（ CDE ）等。
A 、电阻
B 、电容
C 、电压
D 、电功率
E 、电流
33、磁电系检流计与普通磁电系仪表在结构上的区别主要有（ ABD ）。
A 、采用无骨架动圈
B 、使用张丝或吊丝
C 、采用铝框架动圈
D 、用光标指
示 E 、使用游丝
34、电磁系仪表，如果
d dL 为常数，则其刻度具有平方率特性，即刻度（ AD ）。
A 、前半部较密
B 、前半部较疏
C 、后半部较密
D 、后半部较疏
E 、前
后部分密度一致
35、铁磁电动系仪表的优点是：（ AD ）。
A 、磁场强
B 、转矩小
C 、磁场弱
D 、转矩大
E 、无磁滞和涡流损耗
36、电平是表示（ A 、C ）大小的一个参量，但用相对值来表示。
A 、功率
B 、频率
C 、电压
D 、相位
E 、相位差
37、功率表量程选择要考虑（ ABE ）等因素。
A 、功率
B 、电压
C 、时间常数
D 、电压因数
E 、电流
38、低功率因数功率表能够在（ABE ）的条件下，使指针偏转到满刻度。
A 、额定电压
B 、额定电流
C 、9.0cos =?
D 、1cos =?
E 、
2.01.0cos 或=?
39、选用电工测量仪表应考虑（ABCD ）等环境条件。
A 、温度
B 、湿度
C 、机械振动
D 、外界电磁场
E 、被测量是交流还是直流
40、合理选用测量仪表主要指选择（ABCDE ）等，以保证达到要求的测量精度。
A 、适当的型式
B 、适当的准确度
C 、适当的量程
D 、适当的测量
电路
E 、适当的测量方法
41、电动系仪表在结构方面主要有（ABCE ）等特点。
A 、工作气隙大
B 、磁场弱
C 、不存在磁滞和涡流效应
D 、不易受外界
磁场干扰
E 、过载能力差
42、磁电系仪表在结构方面主要有（ABDE ）等特点。
A 、工作气隙小
B 、气隙磁场大
C 、表耗功率大
D 、不易受外界磁场干扰
E 、灵敏度高
43、钳式电流表实际上是（ B C ）的组合。
A 、电压互感器
B 、电流互感器
C 、电流表
D 、电压表
E 、检流计
44、万用表具有（ ABC ）等优点。（P40）
A 、多种用途
B 、多种量程
C 、携带方便
D 、灵敏度极高
E 、可测量极微小的电
压或电流
45、普通功率表需要在（ABD ）的条件下，使指针偏转到满刻度。
A 、额定电压
B 、额定电流
C 、9.0cos =?
D 、1cos =?
E 、
2.01.0cos 或=?
46、特殊示波器一般指（ BCD ）的示波器。
A、用于测量电压波形
B、专用场合使用
C、具有专用电路装置
D、能
实现特殊功能E、由单束示波管构成
47、普通示波管由（CDE ）等部分组成。
A、测量电路
B、测量机构
C、电子枪
D、偏转系统
E、荧光屏
48、示波器X通道的技术性能主要包括（ABD ）。
A、锯齿波幅度
B、锯齿波的线性
C、输入阻抗
D、扫描速度调节范围
E、
干扰和噪声
49、比较仪器一般包含（ABD ）等几部分。
A、比较仪器本体
B、检流设备
C、A/D转换器
D、度量器
E、存储器
50、按外壳防护性能分类，电工测量仪表可分为（ABCDE ）等类型。
A、普通
B、防尘
C、防水
D、防溅
E、气密
51、测量用互感器一般具有（BCDE ）等优点。
A、与直流仪表配合扩大量程
B、可隔离高压
C、可降低表耗功率
D、可
节省设备费用E、可一表多用
52、在电动系仪表中，温度变化时将引起（BDE ）等发生变化。
A、线圈
B、线圈电阻
C、游丝
D、游丝电阻
E、游丝弹性
53、测量互感器的变比误差与它的（ABCD ）有关。
A、工作电压
B、工作电流
C、负载大小
D、负载性质
E、负载开路
54、示波器的示波管电路一般包括（ABCDE）等部分。
A、示波管
B、灰度控制电路
C、聚焦控制电路
D、图象旋转控制电
路E、失真矫正电路
55、高频高压法与工频升压法相比，主要优点是（ABE ）。
A、升压变压器重量、体积变小
B、滤波电容的容量变小
C、滤波电容的
容量变大D、升压变压器体积变大E、接上重负载后高压会自动下降56、以下各选项中，属于电路参数的是（CDE ）。
tg E、品质因数
A、电压
B、功率
C、时间常数τ
D、介质损耗δ
Q
57、传统的测量电路参数的方法主要有（ABCDE）等。
A、直读法
B、电桥法
C、补偿法
D、谐振法
E、间接法
58、三表法测量交流阻抗中的三表指（ABE ）。
A、电压表
B、功率表
C、频率表
D、相位表
E、电流表
59、单相功率表测量三相电路功率的常用方法主要有（ABC ）。
A、一表法
B、二表法
C、三表法
D、四表法
E、五表法
60、普通功率表的功率表常数由（ACE ）共同确定。
A、所接量程的电压额定值
B、所接电路的实际电压值
C、所接量程的
电流额定值D、所接电路的实际电流值E、功率表标尺的满刻度格数（三）、填空题：
1、电测量和磁测量统称为电磁测量或电气测量。
2、测量过程实际上是一个比较的过程。
3、标准单位量的实体称为度量器。（P2）
4、用电的方法测量各种电磁量的仪器仪表称为电测量仪表。
5、万用表的直流电流测量电路，一般采用闭路式分流器来改变电流的量程。
6、 A/D 转换器是数字万用表的核心。
7、示波管大多采用静电偏转系统。
8、数字功率表实际上是由数字电压表配上功率变换器构成的。
9、测量各种电磁量的数字仪表，通常按被测对象进行分类。
10、电磁测量用的模拟指示仪表按其结构组成，可划分为测量线路和测量机构两
大部分。
11、电磁测量用的数字仪表，其典型结构包括测量线路和模数转换和数字显示
等几个部分。
12、 A/D 转换器的任务是把模拟量转换为数字量。
13、仪表使用时偏离规定的工作条件而造成的误差称为附加误差。
14、由测量人员的粗心疏忽造成的严重歪曲测量结果的误差成为疏忽误差。
15、偶然误差又称为随机误差。
16、用测量值与被测量真值之间的差值所表示的误差称为绝对误差。
17、绝对误差与被测量真值之比称为相对误差。
18、电动系功率表有两个线圈。
19、变换式频率表由磁电系测量机构和变换电路组成。
20、用计数法测量频率的仪表称为数字频率表。（P82）
21、以绝对误差与仪表上量限的比值所所表示的误差称为引用误差。
22、反映测量结果与真值（或者是标准比较值）接近程度的量称为精度。
23、用电流表测电流必须将电流表与电路串联。
24、用电压表测电压必须将电压表与电路并联。
25、磁电系仪表广泛地用于直流电流和直流电压的测量。
26、磁电系电压表，要扩大其量程，可以串联一个附加电阻。
27、磁电系电流表，要扩大其量程，就要加接分流器。
数称为电压灵敏度。
28、习惯上常把电压表的V
29、电动系频率表多采用比率表型的结构。
30、电动系相位表多采用比率表型的结构。
31、习惯上常把表头的满偏电流值（即最大量程）称为电流灵敏度。
32、电磁系仪表是测量交流电压与交流电流的一种常用仪表。
33、电动系仪表多用于交流精密测量及作为交流标准表。
34、磁通计是由测量线圈和一个无反作用力矩的磁电系测量机构组成。
35、交流磁性测量的对象主要是各种软磁材料。
36、正弦波的峰值与有效值之比称为波峰因数。
37、正弦波的有效值与平均值之比称为波形因数。
38、磁电系仪表永久磁铁与铁心间的气隙小，气隙中的磁感应强度比较强。
39、电动系仪表可以用来测量象功率、电能等与两个电量有关的物理量。
40、电动系仪表有固定和可动两套线圈。
41、由于电动系仪表中没有铁磁性物质，所以不存在磁滞和涡流效应，准确度
可达0.5级以上。
42、电位差计主要用于测量标准电池的电动势和用于检定电压表。
43、测量非正弦电流或电压的有效值，选用电动系和电磁系仪表读数比较方便。
44、电度表不仅要反映负载消耗的功率，而且还要反映随着时间的推移，消耗能
量的积累总和。
45、电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构。
46、用计数法测量频率的仪表称为数字频率表。
cos。
47、指示仪表测量的相位，一般指工频电路中电压与电流之间的相位差角或?
48、工程上用符号?表示电路的电压与电流之间的相位差角。
cos表示功率因数。
49、工程上用?
50、直流单电桥又称惠斯登电桥。）
51、直流双电桥又称凯尔文电桥。
52、交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类。
53、习惯上都把阻抗比率臂电桥称为交流电桥。
54、变压器比率臂电桥称为变压器电桥。
55、常用的兆欧表由比率型的磁电系测量机构和手摇发电机两部分构成。
56、接地电阻测量仪是最常用的接地电阻测量设备。
57、电磁系仪表线圈磁场的工作气隙大，磁场相对比较弱。
58、测量用互感器一般分为电压互感器和电流互感器两种。
59、直流电度表多为电动系。
60、交流电度表一般用感应系和静止式电子电度表。
（五）简答题：
1、电测量主要指对哪些量的测量？
电测量主要指对电流、电压、电功率、电能、相位、频率、电阻、电容、电感
以及电路时间常数、介电损耗等基本电学量和电路参数的测量。
2、磁测量主要指对哪些量的测量？
磁测量主要是指对磁场强度、磁感应强度、磁通量、磁导率、介质的磁滞损耗
和涡流损耗等基本磁学量和介质磁性参数的测量。
3、电磁测量技术研究的内容主要包括哪些？
电磁测量技术研究的内容主要包括：各种电磁量的测量方法、测量中所配置的
仪表和仪器设备、各种仪表仪器设备的结构与原理、测量时的操作技术以及如
何对所测出的数据进行处理以求出测量结果和测量误差。
4、简述测量的任务
测量的任务就是通过实验的方法，将被测量（未知量）与标准单位量（已知量）
进行比较，以求得被测量的值。
5、举例说明什么是间接测量？
如果被测量不便于直接读出，或者直接测量该量的仪器不够准确，就可以利
用被测量与某种中间量之间的函数关系，先测出中间量，然后通过计算公式，
算出被测量的值，这种测量方式称为间接测量。例如用伏安法测电阻，先测
出被测电阻两端的电压和通过该电阻的电流，然后再利用欧姆定律，间接计
算出电阻数值。
6、为了使电流表和电压表接到电路之后，不致影响电路原有状态，对它们的内阻
有何要求？
为了使电流表和电压表接到电路之后，不致影响电路原有状态，要求电流表的
内阻R i 应比负载电阻R 小很多，即
γ51≤R R i ，要求电压表的内阻R i 应比负载电阻R 大很多，即γ51≤R R
i ，式中的γ为测量允许的相对误差。 7、为了保证电流表或电压表的通电线圈与外壳之间不致有太高电压，对它们在被
测电路中的接线有何要求？
为了保证电流表或电压表的通电线圈与外壳之间不致有太高电压，电流表应接
在被测电路的低电位端。电压表的负端也应接在低电位端。如果电压表的端子
有接地标志， 那么接线时应将接地标志与被测电路的地电位端相连。
8、举例说明什么是直接测量及这种测量有何特点。
直接测量是指被测电磁量与度量器直接在比较器中进行比较，或者使用事先
已刻有被测量单位的指示仪表进行测量，从而可以直接读出被测量的数值。
这种测量的特点是测出的数据就是被测量本身的数值，例如用电流表测量电
流，用电桥测电阻等，都可以读出被测电流或电阻的值。
9、磁电系仪表是根据什么原理构成的？
磁电系仪表是根据通电线圈在磁场中会受到电磁力矩作用的原理构成的。
10、简述电磁系低量限电流表只能做成毫安级的原因。
电磁系仪表的磁路大部分以空气为介质，需要有足够的安匝数，才能产生足够
的磁感应强度，从而产生足够的转动力矩。基于这个原因，对于低量限的电流表，由于通过固定线圈的电流小，所以需要较多的匝数，但匝数增多，又会增大线圈的电感和分布电容，引起较大的频率误差，为此电磁系低量限电流表只能做成毫安级。
11、举例说明什么是组合测量？
如果被测的未知量与某个中间量的函数关系式中还有其它未知数，那么对中间量的一次测量还无法求得被测量的值，这时可以通过改变测量条件，测出不同条件下的中间量数值，写出方程组，然后通过解联立方程组求出被测量的数值，这种方式称为组合测量。例如要测量电阻温度系数α和β，必须在不同温度下，分别测出三种不同温度时的电阻值，然后通过求解联立方程，求得α和β值。
12、为了防止外磁场的干扰，电磁系仪表采取了哪些措施？
电磁系仪表由于线圈磁场的工作气隙大。磁场相对比较弱，因此外磁场的影响比较明显，成了附加误差的主要来源，为了防止外磁场的干扰，通常采取以下一些措施。
（1）进行磁屏蔽，即将测量机构装在导磁良好的屏蔽罩内，外磁场的磁力线将沿屏蔽罩通过，而不进入测量机构，有时为了进一步削弱外磁场的影响，还采用双层屏蔽。
（2）采用无定位结构，即把测量机构的线圈分成两部分且反向串联。当线圈通电时，两线圈产生的磁场方向相反，但转动力矩确是想加，而当有外磁场作用时，一个线圈磁场被削弱，另一个线圈磁场却被增强，由于两线圈结构完全对称，因此外磁场作用可以被抵消一部分。
13、简述电磁系电压表的附加电阻不宜过大的原因。
电磁系电压表的附加电阻不宜过大的原因是：电磁系固定线圈的安匝数需要有200～300安匝，才能保证有足够的转动力矩，如果附加电阻太大，通过固定线圈的电流就会很小，为了保持一定的安匝数，势必要增加固定线圈的匝数，但是匝数多了，频率误差和温度误差又会增加，因此电磁系电压表内阻都比较小。
14、简述直流功率的常用测量方法。
直流功率的常用测量方法主要有以下几种：
（1）用电流表和电压表间接测量直流功率；
（2）用电动系功率表直接测量直流功率；
（3）用直流电位差计间接测量直流功率；
（4）用数字功率表直接测量直流功率。
15、为什么在测量低功率因数电路功率时，最好选用低功率因数功率表？
普通功率表满偏转的条件是：外加电压和电流达到额定值，功率因数等于1。如果用它测量低功率因数的负载，例如测量一个功率因数等于0.1的空载变压器，则即使外加电压和电流达到额定值，功率表的指针也只能偏转
到满刻度的1/10位置。这种情况不仅测量时读数不便，而且由于仪表转动力矩小会使测量结果的误差加大，同时其它因素造成的影响也会加大测量误差，因此在测量低功率因数电路功率时，最好选用低功率因数功率表。
16、何谓感应系仪表？
利用固定的交流磁场与由该磁场在可动部分的导体中所感应的电流之间的作用力而工作的仪表称为感应系仪表。
17、单相静止式电子电度表主要包括哪几个组成部分？
单相静止式电子电度表主要包括以下4个组成部分：
（1）电压、电流采样电路；
（2）乘法器；
（3）频率转换器；
（4）步进电动机计数器。
18、直流单电桥为什么不能测量小电阻？
直流单电桥之所以不能测量小电阻，是因为用单电桥测出的电阻值，包含了桥臂间的引线电阻和接触电阻，当这些电阻与被测电阻相比不能忽略时，测量结果就会有很大的误差。
19、交流阻抗电桥的平衡条件是什么？
交流阻抗电桥的平衡条件是：相对桥臂阻抗幅模的乘积必须相等；相对桥臂的阻抗幅角之和必须相等。
20、为什么实用的交流阻抗电桥的桥臂尽量不采用电感作为已知的度量器？
因为电感在制造上很难与电阻分开，而且受外磁场的影响也大，其准确度总不如标准电阻和标准电容。所以实用的交流阻抗电桥，不论用于测电感还是用于测电容，除了被测臂之外，其它三个桥臂都采用电阻或电容，尽量不采用电感作为已知的度量器。
21、测量绝缘电阻为什么不能用万用表的欧姆档？
因为万用表测电阻所用的电源电压比较低，在低电压下呈现的绝缘电阻不能反映在高电压作用下的绝缘电阻的真正数值，因此绝缘电阻需要用带高电压电源的兆欧表测量。
22、使用兆欧表测量绝缘电阻，有哪些操作注意事项？
使用兆欧表测量绝缘电阻，必须在设备或线路停电状态下进行。对于含有电容的设备，如高压供电线路，停电后还不能马上进行测量，须待完全放电后再进行测量。用兆欧表测过的设备，如含有电容，也要及时放电，防止发生触电。测量时应使手摇发电机的转速保持在规定的范围，否则将带来很大的误差。
23、简述软磁材料的主要用途及对软磁材料的要求。
软磁材料主要用作电机、变压器及其它电器的铁心。要求它有较高的磁导率，尽可能低的矫顽力和损耗。
24、为什么在电子电路的测量中，普遍需要使用电子电压表而不能使用传统的电
工测量仪表？
用传统的电工测量仪表测量电子电路中的电压，主要存在两个问题。一是频
率范围和量程范围比较小，远远不能满足近代电子测量的需要。二是电子电
路要求电压表有较大的输入阻抗，以免影响电路的原有状态，而传统的电工
仪表的输入阻抗都比较小。因此在电子电路的测量中，普遍需要使用电子电
压表
25、何谓虚拟仪器？
所谓虚拟仪器就是通过应用程序将通用计算机和必要的数据采集硬件结合起
来，在计算机平台上创建的一台仪器。用户可以用计算机自行设计仪器的功
能，自行定义一个防真的仪器操作面板，然后操作这块虚拟面板上的旋钮和
按键，实现各项测量任务，例如对数据的采集、分析、存储和显示等。
26、为什么电磁系仪表既可用于测量直流，也可以用于测量交流？
电磁系仪表既可用于测量直流、也可以用于测量交流是因为可动铁心受力方向
与线圈电流方向无关。当线圈电流方向改变时，线圈磁极的极性和可动铁心
磁极极性同时改变，因此受力方向保持不变。
27、简述疏忽误差的剔除方法。
疏忽误差是人为原因造成的，所以不存在“消除”的问题，而是在发现后加
以剔除。一般在测量数据中，凡是其剩余误差大过均方根误差3倍以上的数
据，都认为是属于疏忽误差的数据，应予以剔除。剔除了有疏忽误差的数据
后，应重新计算算术平均值，重新计算每个数据的均方根误差，并重新判断
剩下的数据中有无疏忽误差，直至全部数据的剩余误差不超过均方根误差3
倍为止。
28 三相三线制有功功率测量方法？
两表法
适用条件：i a+ i b+ i c =0 ，不论三相三线制对称与否、负载星型还是三角形；
读数法两个功率表的读数将随负载的功率因数角而变
①于纯电阻负载，φ=0，则两表读数相等；
②对于cosφ=0.5 的负载，φ=±60°，则两表中将有一只表的指示为零；
③对于cosφ
于cos φ>0.5的负载 |φ|<60,两表读数均为正数即:P=P 1+P 2
（四）综述题
1 试分步骤说明随机误差的估计方法。
第一步：先从多次测量值中求得其算术平均值。
第二步：求出每次测量值的剩余误差，并且只 有测量列的剩余误差总和为 0
时，才说明所计算的算术平均值是正确的。否则必须重算
第三步：用贝塞尔公式求出标准差的估计值
共 4 页 第3页
第四步：三倍标准差的估计值称为极限误差，应检查测量列中的剩余误差，是否有
超过极限误差 的数据，如有则该项测量值属于坏值应予剔除，然后按以上步骤重新计算。
第五步：求算术平均值的标准差，并用 表示测量结果的可信赖程度。
2试分析磁电系、电动系、电磁系指示仪表技术性能上各自的特点。
磁电系仪表
1.灵敏度高、准确度高、表耗功率低
由于永久磁铁与铁心间的气隙小，气隙间的磁感应强度比较强，所以磁电系仪表有比较高的灵敏度。且磁感应强度较强时，驱动力矩大，可采用反作用力矩系数比较大的游丝。有较大的定位力矩，使摩擦力矩的影响减小。内部磁场强度大，外磁场影响相对弱，可获得较高的准确度。且表耗功率低，对被测电路的影响小。所以磁电系仪表是一种应用广泛具有高灵敏度、高准确度、低表耗功率的仪表。
2.具有均匀等分的刻度
n
A n A A A A A n i i n ∑==????++=13210 1
=-=∑n i i i A A νν要满足1){11
2
1212--=-=±=∑
∑∑===n A A n n n i i n i i n i i νδσ σ
ν?3>i x σ?3n x σσ??=
磁电系仪表的指针偏转角与可动线圈的电流成正比，标尺的刻度均匀等分，易于标尺的制作。
3,只能用于直流电路
若在交流范围使用，必须配整流器。
电磁系仪表
1.由于指针偏转角与被测电流的平方成正比，所以标尺呈平方律特性，前密后疏。
2.如果通以交流电，则指针偏转角与被测电流瞬时值平方成正比，当瞬时值变化很快时，由于可动部分惯性，指针偏转角将决定于瞬时力矩在一个周期内的平均值，
即指针偏转角与交流有效值平方成正比，所以电磁系仪表可用于测量交流，并可与直流共用同一标尺。
3.改变电流量程，可改变线圈的安匝数。改变电压量程，可改变线圈的附加电阻。
电动系仪表
1.和电磁系一样刻度呈平方律特性，可用于测量直流也可以测量交流，或交直流两用。准确度高于电磁系。
2.作为小量程电流表使用时，固定线圈与可动线圈串联，但作为大量程使用时，由于可动线圈不允许通过大电流，故可动线圈只能与固定线圈并联。
3.作为电压表使用时，可以根据量程大小，串联不同的附加电阻。
电气专业继电保护统一考试试题答案（供电部分） 一、填空（每空0.5分，共20分） 16～10KV中性点不接地系统中，发生单相接地故障，非故障相电压比正常相电压（升高√3倍）。 2中性点装设消弧线圈的目的是利用消弧线圈的（感性）电流补偿接地故障时的（容性）电流，使接地故障电流减少。 3220kV电压互感器二次变比是（ 2200 ）,三次变比是（）。 4检验功率方向继电器电流及电压的潜动,不允许出现（动作方向）的潜动,但允许存在不大的（非动作）方向的潜动。 5在全部停电或部分停电的电气设备上工作,保证安全的技术措施有（ 1)（停电），2)验电，3)（装设接地线），4)悬挂标示牌和装设遮栏。 6电压互感器的误差表现在（幅值误差）和（角度误差）两个方面。 7在高频保护中，按高频信号的作用可分为（闭锁信号）、允许信号和跳闸信号三种。 8高频信号传输用到的计量单位奈培Np与分贝dB的换算关系是1Np=（8.686）dB。911型微机保护人机对话插件的主要功能有（人机对话）和（巡检）功能。 10当线路发生故障时，11型微机保护能打印出故障前20ms和故障后（40）ms的各相电压、各相电流的采样值。 11在11型微机保护中，为防止电流互感器回路断线导致零序保护误动作，而设置了（3U0突变量闭锁）回路。 12在11型微机保护的综重选相元件中采用（相电流差突变量选相）与阻抗选相两种原理兼用、相互取长补短的办法。 13在高频通道信号交换过程中，按下通道试验按钮，本侧发信，（200ms）后本侧停信，连续收对侧信号5s后，本侧启动发信10s 。 14在11型微机保护定值中，IWI无电流判别元件定值的整定原则是（应躲开本线路电容电流的稳态值）、在最小运行方式下本线路末端故障应有足够灵敏度和躲超负荷线路的三相电流最大不平衡值。 15当发生电压回路断线后，LFP-901A型微机保护中要退出的保护元件有（△F+元件补偿阻抗元件（或者△F+Zcom））、零序方向元件、零序二段过流保护元件和（距离保护）。16常规零序电流保护主要由零序电流或电压滤过器、电流继电器和（零序方向继电器）三部分组成。 17自动重合闸有两种启动方式：（断路器控制开关位置与断路器位置不对应启动方式）、保护启动方式。 18电力载波高频通道有相—相制通道和（相—地制通道）两种构成方式。 19在选择高频电缆长度时应考虑在现场放高频电缆时，要避开电缆长度接近（1/4波长或1/4波长的整数倍）的情况。 20母联电流相位比较式母线保护是比较（母联断路器）与（总差动）电流相位的母线保护。 PMH母差保护是带（制动）特性的中阻抗型母线差动保护， 21断路器失灵保护时间定值的基本要求：断路器失灵保护所需动作延时，应为（断路器跳闸时间）和（保护返回时间之和）再加裕度时间。以较短时间动作于断开（母联断路器或分段断路器），再经一时限动作于连接在同一母线上的所有有电源支路的断路器。 22变压器故障主要类型有：各相绕组之间发生的（相间短路），单相绕组部分线匝之间发
电气测量技术复习题 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
电气测量技术复习题 一、填空题 1.测量的三个重要因素是、 和 . 2.随机误差的统计特性表现在、、 和 . 3.热电偶的工作原理是基于效应. 它能把 转换 . 4.电阻的测量方法有、、 三种. D转换电路是把转换成的电子电路. 6.互感器是测量和的设备，分别叫 和 . 7.按测量数据的读取方式分类，测量方法可分为和 两种. 8.一个完整的测量过程包括、和 三个阶段. 9.压电传感器的工作原理是基于效应，它能把 转换成 . 10.列举三种光电器件、 和 . 11.电能的单位是，俗称，电能表又 叫，俗称火表。 12.他励直流电机在稳定运行时，电枢回路外串电阻后，电阻增大，电枢电流，电磁转矩而负载转矩，电机转速下降。
13.功率表倍率计算公式KW=UNINCOSφN/α,其中UN 为，IN为，COSφN 为，α为 . 14.在进行直流电动机实验时，当励磁回路开路时会出现现象，在实验中采用接法来防止励磁回路开路。 15.在测量三相变压器空载功率时，采用两瓦计法，会出现两个功率表极性现象，而在测量短路功率时会出现两个功率表极性 现象。 16.在三相变压器空载和短路实验中，计算空载参数是在 下，测到的数据进行、、计算。计算短路参数是在下，测到的数据进 行、、计算。 17.并联运行的三相变压器必须满足以下三个条件：1、额定电压和 相等；2、相同；3、的标么值相等。 二、简答题 1.什么叫应变效应 2.什么叫压电效应 3.什么叫电桥平衡直流电桥的平衡条件是什么 4. 简述互感器的主要功能 5.按误差出现的规律分类，测量误差可分为哪几种？ 6.什么叫霍尔效应？ 7.什么叫随机误差 8.简述获得精确测量的方法 9.变压器空载和短路试验时，其功率表采用什么功率因素的表，为什么 10.利用两瓦特计法，为什么可以测量三相变压器的总功率请从理论上予以证明 11.在进行直流电机实验时，当运行时励磁回路开路会出现什么现象，为什么在实验中采用什么方法来防止励磁回路开路 12.在测量三相变压器空载和短路功率时，线路良好，出现一瓦特表读数为零，是否有此可能如有此可能试说明原因 三、计算题
建筑电气CAD竞赛试题A卷 第一部分笔试部分（共40分） 一、单选题（每小题1分，共20题） 1、一级负荷应由几个电源供电（ B ） A、1 B、2 C、3 D、4 2、对于相导体对地标称电压为220V的TN系统配电线路的接地故障保护，其切断故障回路 的时间对于配电线路或仅供给固定式电气设备用电的末端线路，不应大于（ A ）s A、5 B、10 C、15 D、20 3、第一类防雷建筑物防直击雷的措施规定，排放爆炸危险气体、蒸气或粉尘的放散管、呼 吸阀、排风管等的管口处应处于接闪器的保护范围内，当无管帽时，应为管口中方半径（ A ）m的半球体。 A、5 B、10 C、15 D、20 4、不可作为自然接地体的是（ C ）。 A、金属井管 B、建筑物的金属结构 C、液化气管道 D、金属桩 5、开关箱与设备之间的距离一般不大于（ C ）。 A、1M B、2M C、3M D、4M 6、预防触电最主要的措施是（ D ）。 A、装漏电保护器 B、接零或接地 C、装熔断器 D、严格遵守安全操作规程 7、当有人触电时，首先要做的是（ B ）。 A、人工呼吸 B、使其脱离电源 C、胸外心脏挤压 D、送医院 8、下列不可作为功能性开关电器的电器设备是（ A ）。 A、16A及以上的插头和插座 B、断路器 C、接触器 D、继电器 9、如果根据规范要求可以利用屋顶上钢管作为接闪器，则钢管的璧厚不小于（ C ）mm； 如果钢管一旦被雷击穿，其介质对周围环境造成危险时，其璧厚不得小于（ C ）mm。 A、、 B、、3 C、、4 D、3、4 10、当采用提高自然功率因数措施后，仍达不到下列要求时，应采用并联电力电容器 作为无功补偿装置。10(6)kV及以下无功补偿宜在配电变压器低压侧集中补偿，且功率因数不宜低于（ C ）。高压侧的功率因数指标，应符合当地供电部门的规定。 A、 B、 C、D、 11、由地区公共低压电网供电的220V照明负荷，线路电流小于等于（ D ）时，可 采用220V单相供电，否则应采用220/380V三相四线制供电。 A、30A B、40A C、50A D、60A 12、爆炸危险环境照明线路的电线和电缆的额定电压不得低于（ C ）V，且电线必须 宣传于钢导管内。 A、36 B、380 C、750 D、1K 13、照明配电箱（盘）安装应符合：带有漏电保护的回路，漏电保护装置动作电流不 大于（ A ） mA，而工作时间不大于。
华北电力大学 2012-2013 学年第_1_学期考试试卷及答案(A) 一、问答题（每题5分，共50分） 1、请问电工仪表分为哪几类？并且请每类任举一例。 答：电工仪表基本分三类：模拟指示仪表、数字仪表、比较仪器。 举例如下。模拟指示仪表：磁电系电流表、电压表、检流计，指针式万用表等等（举任一例即 可，以下同）。数字仪表：数字频率计，数字万用表。比较仪器：电桥，电位差计。 评分标准：模拟1分，举例1分，数字1分，举例1分，比较仪器及举例1分。 2、请说明模拟指示仪表的组成和测量机构的基本工作原理。 答：模拟指示仪表由测量线路和测量机构组成。测量线路将带测量转换为测量机构能够测量的 中间量，测量机构将中间量转换为指针的偏转角。（上述内容也可以画示意图表示，标出方框的 内容及输入输出量，以下同。） 测量机构的基本工作原理是，可动部分受到三个主要力矩的作用。作用力矩是电磁力矩，它使 可动部分偏转；反作用力矩一般是弹性力矩，也可以是电磁力矩，它的方向与作用力矩相反， 控制可动部分的偏转。当作用力矩和反作用力矩大小相等时，确定了指针的平衡位置。阻尼力 矩大小与可动部分运动速度成正比，方向与运动方向相反，它改善可动部分的运动特性，但不 影响平衡位置。 评分标准：组成1分，说出三个力矩名称，每个1分，叙述三个力矩的作用1分。 3、请说明绝对误差、相对误差、最大引用误差的定义。 答：绝对误差是测量值与真值（或实际值）的差值。 相对误差是绝对误差与真值的百分比，若不知道真值，可用测量值代替。 最大引用误差是仪表某量程下最大绝对误差与上量限的百分比。（上述内容也可以用公式表达， 但需要说明公式中符号的含义，否则酌情扣分，以下同。） 评分标准：绝对误差1分，相对误差2分，最大引用误差2分。 4、表征测量值准确度的是什么误差？仪表的准确度等级是依据什么误差确定的？仪表的 准确度等级越高，测量值越准确吗？请阐述理由。 答：相对误差表征测量值的准确度。仪表准确度等级是依据最大引用误差确定的。仪表的准确 度等级越高，测量值不一定越准确。测量值的准确度是用相对误差表示的，该相对误差是仪表 的准确度等级乘以上量限再除以测量值得到的，因而，除了选择准确度等级外，还需要测量值 尽量接近上量限。 评分标准：相对误差1分，最大引用误差1分，判断正确1分，表述理由2分。 5、磁电系电流表采用什么方式扩大量程？电磁系、电动系电流表采用什么方式扩大量程？答：磁电系电流表采用并联分流电阻扩大量程。电磁系、电动系电流表采用固定线圈分段，将

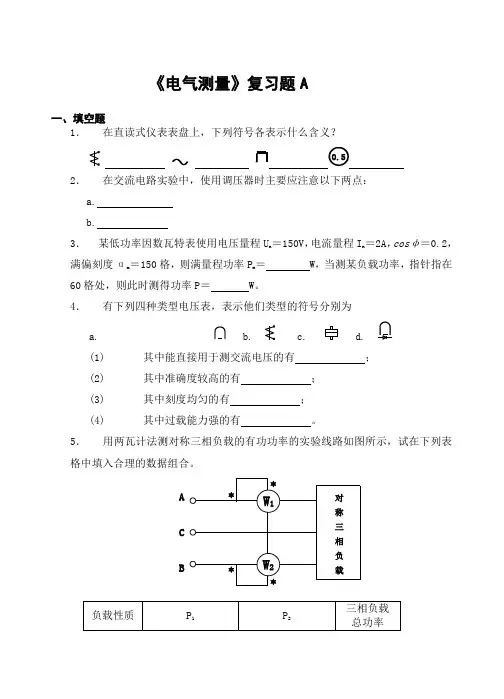

《电气测量》复习题A 一、填空题 1．在直读式仪表表盘上，下列符号各表示什么含义？ 2．在交流电路实验中，使用调压器时主要应注意以下两点： a. b. 3．某低功率因数瓦特表使用电压量程U n ＝150V，电流量程I n ＝2A，cosφ＝0.2， 满偏刻度α m ＝150格，则满量程功率P m ＝ W，当测某负载功率，指针指在 60格处，则此时测得功率P＝ W。 4．有下列四种类型电压表，表示他们类型的符号分别为 a. b. c. d. (1) 其中能直接用于测交流电压的有； (2) 其中准确度较高的有； (3) 其中刻度均匀的有； (4) 其中过载能力强的有。 5．用两瓦计法测对称三相负载的有功功率的实验线路如图所示，试在下列表格中填入合理的数据组合。 A C B
1、有一只电工仪表，其准确度等级为1.5，则其基本误差是（） A、±0.5% B、±1.0% C、±1.5% 2、测量某实际值为10V的电压时，电压表的指示值为9.9V，则该测量结果的绝对误差为（）V，相对误差为-1%。 A、+0.1 B、-0.1 C、0.5 3、仪表游丝的主要作用是（） A、产生仪表的转动力矩 B、产生反作用力矩 C、让电流通过 4、交流电压表及电流表指示的数值是（） A、平均值 B、有效值 C、最大值 5、电能表铭牌标示为3×380/220V，说明它的电压线圈可长期承受的电压为（）V。 A、380 B、57.7 C、220 6、某被测电流约为20mA，用下列哪个电流表测量，产生的相对误差较小？（）。 A、0.5级 150mA B、0.5级 100mA C、1.0级 50mA 7、兆欧表有三个接线端，分别标有L、E和G字母，测量电缆的对地绝缘电阻时，其屏蔽层应接（）。 A、L B、E C、G 8、测量绝缘电阻使用的仪表是（）。 A、接地电阻测试仪； B、兆欧表； C、万用表； 9、磁电系结构测量仪表只能测（）。 A、直流电； B、交流电； C、交、直流 电； 10、电流互感器一次绕组的电流取决于（） A、二次回路所接仪表的阻抗 B、被测电路的负载电流 C、加在一次绕组二端的电压 三、名词解释 1、随机误差。 2、磁电式仪表。 3、仪表等级。 4、接地电阻。 5、平均功率
建筑电气验收规范（标准）考试试卷（10月） 考生姓名：工作单位：专业: 一单项选择题（本大题60题，每题0.5分，共30分。每题的备选项中，只有一个最符合题意） 1、钢筋混凝土电杆，弯曲不大于杆长的（A ）。 A: 1/1000 B： 1/100 C： 1/10 2、钢制灯柱应符合：钢柱内设有专用接地螺栓，地脚螺孔位置按提供的附图尺 寸，允许偏差为（B） :± B: ±> C：±5; 3、封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于（D ）MQ ,才能安装组对。 A: 0.5 B： 3.8 C： 8 D : 20 4、电杆坑、拉线坑的深度允许偏差，应不深于设计坑深100、不浅于设计坑深（C）。 A: 100 B、80 C、50 D:30 5、架空导线的弧垂值，允许偏差为设计弧垂值的（ C ），水平排列的同档导线间弧垂值偏差为±0。 :1% B、±3% C、±5% D: ±5% &杆上低压配电箱的电气装置和馈电线路，相间和相对地间的绝缘电阻值应大 于（A ）M Q A: 0.5 B、1.0 C、4 D 7、电杆组立应正直，直线杆横向位移不应大于（C）,杆梢偏移不应大于梢径的1
／2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于 1 个梢径。 : 20 B: 40 c: 50 D: 80 8、直线杆单横担应装于（ A ），终端杆、转角杆的单横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20。横担等镀锌制品应热浸镀锌。; A: 受电侧 B: 电源侧 C：内侧 D：外侧 9、同一端子上导线连接不多于（ B ）根，防松垫圈等零件齐全。 A： 1 B： 2 C： 3 D： 4 10、柜、屏、盘安装垂直度允许偏差为1. 5%。，相互间接缝不应大于2,成列盘面偏差不应大于（ D ）。 ： 2 B： 3 C： 4 D： 5 11、当相线截面积S（2）为：16v S< 35时，相应保护导体的最小截面积不应小于（D ）A： 4 B： 6 C： 10 D： 16 12、多芯控制电缆最小允许弯曲半径为电缆外径的（ C ）倍。 A： 5 B： 6 C： 10 D： 15 13、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当与无保温层的热力管道交叉敷设时净距为（ B）m。 A： 0.3 B： 0.5 C： 0.8 D： 1.0 14、大于 450倾斜敷设的电缆每隔（ B ）m 处设固定点。 ： 1.0 B： 2.0 C： 3.0 D： 5.0 15、吊扇挂钩的直径不小于吊扇挂销直径，且不小于（ B ） ： 6 B： 8 C：10 D：12
电气测量 （一）单项选择题： 1、表征系统误差大小程度的量称为（A）。 A、准确度 B、精确度 C、精密度 D、确定度 2、精密度是表征（ A ）的大小程度。 A、偶然误差 B、疏忽误差 C、附加误差 D、引用误差 3、准确度是表征（ B ）的大小程度。 A、附加误差 B、系统误差 C、偶然误差 D、引用误差 4、检流计下量限可达到（B ）A。 A、10-3 B、10-11 C、10-5 D、10-7 5、直流电位差计量限一般不超过（A ）V。 A、2 B、5 C、8 D、10 6、电动系仪表的转动力矩由被测量的（D ）决定。 A、平均值 B、峰值 C、峰-峰值 D、有效值 7、电磁系仪表的转动力矩由被测量的（C ）决定。 A、平均值 B、峰值 C、有效值 D、峰-峰值 8、整流系仪表的转动力矩由被测量的（B ）决定。 A、峰值 B、平均值 C、有效值 D、峰-峰值 9、通常，（ C ）级以下的电测仪表用于一般工程测量。 A、0.5 B、1.0 C、1.5 D、2.5 10、准确度超过（A ）级的测量需要选用比较仪器。 A、0.1 B、0.2 C、0.5 D、5.0 11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测 量仪器本身高（ B ）级。 A、1 B、2~3 C、4~5 D、6 12、测量电能普遍使用（C ）表。 A、电压 B、电流 C、电度 D、功率 13、直流电度表多为（C ）系 A、磁电 B、电磁 C、电动 D、感应 14、精确测量电路参数可以使用（C ）。 A、电压表 B、电流表 C、电桥 D、万用表 15、直流单电桥适用于测量（B ）电阻。 A、接地 B、中值 C、高值 D、绝缘 16、直流双电桥适用于测量（B ）电阻。 A、中值 B、低值 C、高值 D、绝缘
a h b e s o 一、填空题： 1、建筑施工现场的电气工程中，主要有以下四种接地：、、、。 2、热继电器的作用是：。 3、TN-S系统是指在380/220V三相四线制低压供电电网中工作零线N和保护零线PE 从变压器或变压器总配电房处分别引出。 4、在使用电流互感器时，副绕组电路是不允许的。 5、一般情况下，末级漏电保护器的型号为额定漏电动作电流不大于mA，额定漏电动作时间不大于S。 6、防止直接触电的安全技术措施有、、、、 等。 7、开关箱必须装设和。 8、保护接地是将电气设备的接地，宜用于的低压系统中。 9、电力变压器或发电机的工作接地电阻值不得大于Ω。 答案1、工作接地、保护接地、重复接地、防雷接地 2、过载保护 3、工作地线、零母排 4、断开 5、30、0.1 6、绝缘、屏护、间距、漏保、安全电压。 7、隔离开关、漏电保护器 8、外壳不带电的部分，中性点直接接地。 9、4 二、选择题： 1、某感性负载的功率因数为0.5，接在220V正弦交流电源上，电流为10A，则该负载消耗的功率为 [ ] A、2.2KW B、1.1KW C、4.4KW D、0.55KW 2、电源电压为380V，采用三相四线制供电，负载为额定电压220V的白炽灯，负载就采用联接方式，白炽灯才能在额定情况下正常工作。 [ ] A、负载应采用星型联接 B、负载应采用三角形联接 C、直接联接 D、不能相连 3、为了稳定放大器的输出电压，应当引入 [ ] A、电流负反馈 B、并联负反馈 C、电压负反馈 D、制联负反馈 4、一般设备的绝缘电阻值不得小于。 ] A、0.5MΩ B、1 MΩ C、2 MΩ D、5 MΩ
（一）单项选择题： 1、表征系统误差大小程度的量称为（A）。 A、准确度 B、精确度 C、精密度 D、确定度 2、精密度是表征（ A ）的大小程度。 A、偶然误差 B、疏忽误差 C、附加误差 D、引用误差 3、准确度是表征（ B ）的大小程度。 A、附加误差 B、系统误差 C、偶然误差 D、引用误差 4、检流计下量限可达到（B ）A。 A、10-3 B、10-11 C、10-5 D、10-7 5、直流电位差计量限一般不超过（A ）V。 A、2 B、5 C、8 D、10 6、电动系仪表的转动力矩由被测量的（D ）决定。 A、平均值 B、峰值 C、峰-峰值 D、有效值 7、电磁系仪表的转动力矩由被测量的（C ）决定。 A、平均值 B、峰值 C、有效值 D、峰-峰值 8、整流系仪表的转动力矩由被测量的（B ）决定。 A、峰值 B、平均值 C、有效值 D、峰-峰值 9、通常，（ C ）级以下的电测仪表用于一般工程测量。 A、0.5 B、1.0 C、1.5 D、2.5 10、准确度超过（A ）级的测量需要选用比较仪器。 A、0.1 B、0.2 C、0.5 D、5.0 11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器本身高（ B ）级。 A、1 B、2~3 C、4~5 D、6 12、测量电能普遍使用（C ）表。 A、电压 B、电流 C、电度 D、功率 13、直流电度表多为（C ）系 A、磁电 B、电磁 C、电动 D、感应 14、精确测量电路参数可以使用（C ）。 A、电压表 B、电流表 C、电桥 D、万用表 15、直流单电桥适用于测量（B ）电阻。 A、接地 B、中值 C、高值 D、绝缘 16、直流双电桥适用于测量（B ）电阻。 A、中值 B、低值 C、高值 D、绝缘 17、直流单电桥测量范围一般为（C ）电阻。 A、1~103 B、10~104 C、10~106 D、10-4~10 18、直流双电桥测量范围一般为（D ）电阻。 A、10-3~103 B、10-5~103 C、10-6~1 D、10-6~102
一、填空题： 1、建筑施工现场的电气工程中，主要有以下四种接地：、、、。 2、热继电器的作用是：。 3、TN-S系统是指在380/220V三相四线制低压供电电网中工作零线N和保护零线PE 从变压器或变压器总配电房处分别引出。 4、在使用电流互感器时，副绕组电路是不允许的。 5、一般情况下，末级漏电保护器的型号为额定漏电动作电流不大于mA，额定漏电动作时间不大于S。 6、防止直接触电的安全技术措施有、、、、等。 7、开关箱必须装设和。 8、保护接地是将电气设备的接地，宜用于的低压系统中。 9、电力变压器或发电机的工作接地电阻值不得大于Ω。 答案1、工作接地、保护接地、重复接地、防雷接地 2、过载保护 3、工作地线、零母排 4、断开 5、30、0.1 6、绝缘、屏护、间距、漏保、安全电压。 7、隔离开关、漏电保护器 8、外壳不带电的部分，中性点直接接地。 9、4 二、选择题： 1、某感性负载的功率因数为0.5，接在220V正弦交流电源上，电流为10A，则该负载消耗的功率为 [ ] A、2.2KW B、1.1KW C、4.4KW D、0.55KW 2、电源电压为380V，采用三相四线制供电，负载为额定电压220V的白炽灯，负载就采用联接方式，白炽灯才能在额定情况下正常工作。 [ ] A、负载应采用星型联接 B、负载应采用三角形联接 C、直接联接 D、不能相连 3、为了稳定放大器的输出电压，应当引入 [ ] A、电流负反馈 B、并联负反馈 C、电压负反馈 D、制联负反馈 4、一般设备的绝缘电阻值不得小于。 ] A、0.5MΩ B、1 MΩ C、2 MΩ D、5 MΩ 5、我国的安全电压分为。 [ ]
（一）单项选择题：（每题1分，共10分） 1、表征系统误差大小程度的量称为。 2、精密度是表征的大小程度。 3、准确度是表征的大小程度。 4、检流计下量限可达到A。 5、直流电位差计量限一般不超过V。 6、电动系仪表的转动力矩由被测量的决定。 7、电磁系仪表的转动力矩由被测量的决定。 8、整流系仪表的转动力矩由被测量的决定。 9、通常，级以下的电测仪表用于一般工程测量。 10、准确度超过级的测量需要选用比较仪器。 11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器 本身高级。 12、测量电能普遍使用表。 13、直流电度表多为系 14、精确测量电路参数可以使用。 15、直流单电桥适用于测量电阻。 16、直流双电桥适用于测量电阻。 17、直流单电桥测量范围一般为电阻。 18、直流双电桥测量范围一般为电阻。 19、使用单电桥测量电阻时，当被测电阻小于Ω时，引线电阻、与电桥连接处的 接触电阻就不能忽略。 20、兆欧表专用于检查和测量电气设备或供电线路的电阻。 21、通常规定兆欧表的额定转速为转/分。 22、兆欧表专用于检查和测量电气设备或供电线路的电阻。 23、磁通的单位是。 24、磁感应强度的单位是。 25、磁性材料的直流磁特性常用进行测量。 26、用测量磁性材料在交变磁场中所消耗的功率，是测量损耗的重要方法。 27、电子电压表的输入阻抗一般大于Ω。 28、电子电压表的输入电容一般小于F。 29、电子电压表的频率范围可以达到Hz。 30、现在生产的电子电压表大部分都按刻度。 31、测量额定电压为500V以下电气设备线圈的绝缘电阻，应选用额定电压为V的 兆欧表。 32、适合测量损耗大的电容器的电桥是电桥。 33、适合测量小值电感的电桥是电桥。（P105） 34、适合测量损耗小的电容器的电桥是电桥。 35、按峰值刻度的峰值检波电压表，测量时的读数与被测电压无关。
《电?气测量》五版习题参考答案 （说明）以下答案并不是标准答案，因为有的题??目可能有多解，任何?一种解法都不能称为标准解法。其次，计算中在遇到多位数时，允许取近似的有效数，有效数可以取三位。有的时候也可以取四位或两位，这在?工程计算中都是允许的。所以下?面答案中取近似值的?方法，也不是标准?方法，所有答案都仅供参考。 第?一章 1．?用电压表测量实际值为220V的电压，若测量中该表最?大可能有±5％相对误差，则可能出现的读数最?大值为多?大。若测出值为230V，则该读数的相对误差和绝对误差为多?大。 解：可能出现的读数最?大值为 220+220×V 若测出值为230V，则该读数的绝对误差为 =230-220=10V 相对误差为 ×100%×100%=4.5% 2．?用量程为10A的电流表，测量实际值为8A的电流，若读数为8.1A，求测量的绝对误差和相对误差。若所求得的绝对误差被视为最?大绝对误差，问该电流表的准确度等级可定为哪?一级? 解：该读数的绝对误差为 =8.1－8=0.1A 该表的最?大引?用误差为 ×100％=×100％=1.25％ 按表1-1该电流表的准确度等级可定为1.5级
3．?用准确度为1级、量程为300V的电压表测量某电压，若读数为300V，则该读数可能的相对误差和绝对误差有多?大，若读数为200V，则该读数可能的相对误差和绝对误差有多?大。 解：准确度1级、量程为300V的电压表,最?大绝对误差为 若读数为300V，则该读数可能的最?大绝对误差为，相对误差为 = 读数为200V时，则该读数可能的最?大绝对误差仍为，此时的相对误差为 = 4．欲测?一250V的电压，要求测量的相对误差不要超过±0．5％，如果选?用量程为250V的电压表，那么应选其准确度等级为哪?一级?如果选?用量程为300V和500V的电压表，则其准确度等级?又应选?用哪?一级? 解：如果选?用量程为250V的电压表，可选准确度为0．5级的电压表，其最?大绝对误差为 在测量250V时相对误差不会超过±0．5％。 若选?用量程为300V的电压表，准确度为0．5级时，其最?大绝对误差为1.5V， 测量250V时相对误差为=,不能满?足要求，必须选?用０．２ 级．最?大绝对误差为０．６V，测量250V时相对误差为=, 不会超过±0．5％。 若选?用量程为５00V的电压表，准确度为0．２级时，其最?大绝对误差为1V， 测量250V时相对误差为=,可以满?足要求．, 5．某功率表的准确度等级为0.5级，表的刻度共分为150个?小格，问：(1)该表测量时，
选择题 1、对1千伏及以下的电力电缆进行绝缘电阻摇测时，其最低绝缘电阻值不应低于( C ) A、0.5兆欧 B、1兆欧 C、10兆欧 D、400兆欧 2、建筑防雷装置的引下线，当采用明敷设时，其直径不能小于( B ) A、Φ6mm B、Φ8mm C、Φ10mm D、Φ12mm 3、现浇混凝土内敷设钢制电线管时，其弯曲半径不小于管外径( C ) A、4倍 B、6倍 C、10倍 D、15倍 4、建筑电气安装工程中，保护线（PE）其颜色规定为( D ) A、黄色 B、绿色 C、淡蓝色 D、黄绿双色 5．对10KV电力电缆进行绝缘电阻摇测时，应选用绝缘摇表电压等级( D ) A、250V B、500V C、1000V D、2500V 6、建筑电气安装工程中，确定电气设备安装高度时，我们主要依据土建的(B ) A、轴线 B、水平线 C、吊顶下皮线 7、建筑防雷装置的引下线采用暗敷设时，其直径不应小于( D ) A、Φ6mm B、Φ8mm C、Φ10mm D、Φ12mm 8、高空焊接遇到几级大风时，应停止操作( C ) A、三级 B、四级 C、五级 D、六级 9、并联电容器铭牌所标的容量时表示该台电容器的( B ) A、有功功率 B、无功功率 C、视在功率 D、平均功率 10、使用多少米高的高凳时，要加护栏或系好安全带( A ) A、2米 B、3米 C、4米 D、5米 11、在正常或事故情况下，为保证电气设备可靠运行而对电力系统中性点进行的接地，我们称为( B ) A、保护接地 B、工作接地 C、重复接地 D、防雷接地 12、当采用TN－S供电系统时，当相线截面为16mm2及以下时，PE线截面选择原则为相线截面的( C ) A、1/3 B、1/2 C、等截面 D、1.5倍 13、按我国规程规定：电源中性点不接地的三相电力系统中，当发生一相接地故障时，允许暂时继续运行的时间为（A ） A、2小时 B、3小时 C、4小时
《电气测量》五版习题参考答案 （说明）以下答案并不是标准答案，因为有的题目可能有多解，任何一种解法都不能称为标准解法。其次，计算中在遇到多位数时，允许取近似的有效数，有效数可以取三位。有的时候也可以取四位或两位，这在工程计算中都是允许的。所以下面答案中取近似值的方法，也不是标准方法，所有答案都仅供参考。 第一章 1．用电压表测量实际值为220V 的电压，若测量中该表最大可能有±5％相对误差，则可能出现的读数最大值为多大。若测出值为230V ，则该读数的相对误差和绝对误差为多大。 解：可能出现的读数最大值为 220+220×231100 5=V 若测出值为230V ，则该读数的绝对误差为 0A A X -=? =230-220=10 V 相对误差为 γ0A ?=×100%220 10=×100% =4.5% 2．用量程为10A 的电流表，测量实际值为8A 的电流，若读数为8.1A ，求测量的绝对误差和相对误差。若所求得的绝对误差被视为最大绝对误差，问该电流表的准确度等级可定为哪一级? 解：该读数的绝对误差为 0A A X -=?=8.1－8=0.1 A 该表的最大引用误差为 m m m A ?=γ×100％ =8 1.0×100％ =1.25％ 按表1-1该电流表的准确度等级可定为1.5级 3．用准确度为1级、量程为300V 的电压表测量某电压，若读数为300V ，则该读数可能的相对误差和绝对误差有多大，若读数为200V ，则该读数可能的相对误差和绝对误差有多大。 解：准确度1级、量程为300V 的电压表,最大绝对误差为 若读数为300V ，则该读数可能的最大绝对误差为V 3±，相对误差为
一、单项选择题： 1、表征系统误差大小程度的量称为（A、准确度）。 2、精密度是表征（A、偶然误差）的大小程度。 3、准确度是表征（B、系统误差）的大小程度。 4、检流计下量限可达到（B、10-11）A。 5、直流电位差计量限一般不超过（A、2）V。 6、电动系仪表的转动力矩由被测量的（D、有效值）决定。 7、电磁系仪表的转动力矩由被测量的（C、有效值）决定。 8、整流系仪表的转动力矩由被测量的（B、平均值）决定。 9、通常，（C、1.5 ）级以下的电测仪表用于一般工程测量。 10、准确度超过（A、0.1 ）级的测量需要选用比较仪器。 11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器本身高（B、2~3）级。 12、测量电能普遍使用（C、电度）表。 13、直流电度表多为（C、电动）系 14、精确测量电路参数可以使用（C、电桥）。 15、直流单电桥适用于测量（B、中值）电阻。 16、直流双电桥适用于测量（B、低值）电阻。 17、直流单电桥测量范围一般为（C、10~106）电阻。 18、直流双电桥测量范围一般为（D、10-6~102）电阻。 19、使用单电桥测量电阻时，当被测电阻小于（C、10）Ω时，引线电阻、与电桥连接处的接触电阻就不能忽略。 20、兆欧表专用于检查和测量电气设备或供电线路的（B、绝缘）电阻。 21、通常规定兆欧表的额定转速为（B、120）转/分。 22、兆欧表专用于检查和测量电气设备或供电线路的（C、绝缘）电阻。 23、磁通的单位是（A、韦伯）。 24、磁感应强度的单位是（B、特斯拉）。 25、磁性材料的直流磁特性常用（B、冲击检流计）进行测量。 26、用（A、功率表）测量磁性材料在交变磁场中所消耗的功率，是测量损耗的重要方法。 27、电子电压表的输入阻抗一般大于（C、1M）Ω。 28、电子电压表的输入电容一般小于（A、40p）F。 29、电子电压表的频率范围可以达到（D、10-5~109）Hz。30、现在生产的电子电压表大部分都按（C、正弦波有效值）刻度。 31、测量额定电压为500V以下电气设备线圈的绝缘电阻，应选用额定电压为（A、500 ）V的兆欧表。 32、适合测量损耗大的电容器的电桥是（B、并联电容）电桥。 33、适合测量小值电感的电桥是（D、串联欧文）电桥。（P105） 34、适合测量损耗小的电容器的电桥是（A、串联电容）电桥。 35、按峰值刻度的峰值检波电压表，测量时的读数与被测电压（A、波形）无关。 36、正弦波的波峰因数等于（D、1.414）。 37、正弦波的波形因数等于（D、1.11）。 38、2又1/2位数字万用表的分辨率为（A、0.5%）。 39、3又1/2位数字万用表的最大显示值为（D、1999）。 40、示波管又称阴极射线管，简称（B、CRT）。 41、长余辉示波管发光时间一般为（A、1~2s）以上。 42、中余辉示波管发光时间一般为（B、1ms~1 s）。 43、短余辉示波管发光时间一般为（A、1μs~1ms）。 44、示波器扫描电路的锯齿波电压是一种随时间按（A、线性）规律上升的电压。 45、示波器使用的衰减器多数为（B、RC ）电路。 46、常用示波管的水平方向满偏距离为（B、10 ）cm 。 47、普通示波管的灯丝要求用（A、低压交流）供电。 48、示波器Y通道的输入阻抗可以用（B、电阻和电容并联）电路来等效。 51、指示仪表测量频率的范围大约为（D、40~2000Hz）。 52、在理想情况下，电压互感器一、二次绕组的电压U1、U2应有（D、180o）的相位差。 53、低功率因数功率表的功率因数一般多为（B、0.1 或0.2） 54、DT-830数字万用表交流电压测量电路比直流电压测量电路多一个（A、平均值）检波环节。 55、使用数字万用表“二极管档”检查二极管的好坏，当二极管正接时显示的数值为二极管的（C、正向压降）值。 56、外磁式磁电系仪表的游丝一般用（B、2 ）个。 57、数字万用表中驱动液晶的反相方波是通过（D、异或）门电路产生的。 58、通常把频带宽度在（C、40）MHz以上的示波器称为宽带示波器。 59、数字万用表的基本功能是测量（C、电压）。 60、测量瓷瓶的绝缘电阻，应选用额定电压为（D、2500~5000）V 的兆欧表。 三、填空题：1、电测量和磁测量统称为电磁测量或电气测量。 2、测量过程实际上是一个比较的过程。 3、标准单位量的实体称为度量器。（P2） 4、用电的方法测量各种电磁量的仪器仪表称为电测量仪表。 5、万用表的直流电流测量电路，一般采用闭路式分流器来改变电流的量程。 6、A/D转换器是数字万用表的核心。 7、示波管大多采用静电偏转系统。 8、数字功率表实际上是由数字电压表配上功率变换器构成的。 9、测量各种电磁量的数字仪表，通常按被测对象进行分类。 10、电磁测量用的模拟指示仪表按其结构组成，可划分为测量线路和测量机构两大部分。 11、电磁测量用的数字仪表，其典型结构包括测量线路和模数转换和数字显示等几个部分。 12、A/D 转换器的任务是把模拟量转换为数字量。 13、仪表使用时偏离规定的工作条件而造成的误差称为附加误差。 14、由测量人员的粗心疏忽造成的严重歪曲测量结果的误差成为疏忽误差。 15、偶然误差又称为随机误差。 16、用测量值与被测量真值之间的差值所表示的误差称为绝对误差。 17、绝对误差与被测量真值之比称为相对误差。 18、电动系功率表有两个线圈。 19、变换式频率表由磁电系测量机构和变换电路组成。 20、用计数法测量频率的仪表称为数字频率表。（P82） 21、以绝对误差与仪表上量限的比值所所表示的误差称为引用误差。 22、反映测量结果与真值（或者是标准比较值）接近程度的量称为精度。 23、用电流表测电流必须将电流表与电路串联。 24、用电压表测电压必须将电压表与电路并联。 25、磁电系仪表广泛地用于直流电流和直流电压的测量。 26、磁电系电压表，要扩大其量程，可以串联一个附加电阻。 27、磁电系电流表，要扩大其量程，就要加接分流器。 28 29 30、电动系相位表多采用比率表型的结构。 31、习惯上常把表头的满偏电流值（即最大量程）称为电流灵敏度。 32、电磁系仪表是测量交流电压与交流电流的一种常用仪表。33、电动系仪表多用于交流精密测量及作为交流标准表。 34、磁通计是由测量线圈和一个无反作用力矩的磁电系测量机构组成。 35、交流磁性测量的对象主要是各种软磁材料。 36、正弦波的峰值与有效值之比称为波峰因数。 37、正弦波的有效值与平均值之比称为波形因数。 38、磁电系仪表永久磁铁与铁心间的气隙小，气隙中的磁感应强度比较强。 39、电动系仪表可以用来测量象功率、电能等与两个电量有关的物理量。 40、电动系仪表有固定和可动两套线圈。 41、由于电动系仪表中没有铁磁性物质，所以不存在磁滞和涡流效应，准确度可达0.5级以上。 42、电位差计主要用于测量标准电池的电动势和用于检定电压表。 43、测量非正弦电流或电压的有效值，选用电动系和电磁系仪表读数比较方便。 44、电度表不仅要反映负载消耗的功率，而且还要反映随着时间的推移，消耗能量的积累总和。 45、电度表和一般指示仪表的主要区别在于它使用了计算总和的积算机构。 46、用计数法测量频率的仪表称为数字频率表。 47、指示仪表测量的相位，一般指工频电路中电压与电流之间的相位差角或? cos。 48、工程上用符号?表示电路的电压与电流之间的相位差角。 49、工程上用? cos表示功率因数。 50、直流单电桥又称惠斯登电桥。） 51、直流双电桥又称凯尔文电桥。 52、交流电桥分为阻抗比率臂电桥和变压器比率臂电桥两大类。 53、习惯上都把阻抗比率臂电桥称为交流电桥。 54、变压器比率臂电桥称为变压器电桥。 55、常用的兆欧表由比率型的磁电系测量机构和手摇发电机两部分构成。 56、接地电阻测量仪是最常用的接地电阻测量设备。 57、电磁系仪表线圈磁场的工作气隙大，磁场相对比较弱。 58、测量用互感器一般分为电压互感器和电流互感器两种。 59、直流电度表多为电动系。 60、交流电度表一般用感应系和静止式电子电度表。 五、简答题：1、电测量主要指对哪些量的测量？电测量主要指对电流、电压、电功率、电能、相位、频率、电阻、电容、电感以及电路时间常数、介电损耗等基本电学量和电路参数的测量。 2、磁测量主要指对哪些量的测量？磁测量主要是指对磁场强度、磁感应强度、磁通量、
电气测量总结 一、课程的目的 掌握基本电量（电压、电流、功率、电能、频率、相位差、功率因数）和电路参数（直流电阻、交流阻抗，包括电感的品质因数、电容的介质损耗）的测量方法。 了解电工仪表、仪器的基本工作原理，能够正确选择和使用。 掌握误差估算方法，能够在工程测量中估算直接测量和间接测量的系统误差。 为从事电气方面的工作和科研奠定工程测量方面的基础。 二、学习方法 掌握原理，理解特点，能够正确使用。 主要资料：教材，课件，习题。 辅助资料：电路，电磁场。 三、主要内容 u，i。直流，交流，大，中，小。 功率。直流，交流；单相，三相；有功，无功。 f T??。数字测量方法。 ,,,cos 直流电阻，交流阻抗。大，中，小。 附件：采样电阻，分流器，分压器。互感器。 误差分析及传递。 重点： 各量的模拟测量方法、数字测量方法、间接测量方法、其它测量方法。各方法的适用情况、原理、特点、误差分析。 四、具体内容（依据陈立周电气测量（第5版）） （一）电工仪表与测量的基本知识 1、模拟指示仪表的组成和基本原理 测量机构是核心。一种测量机构和不同的测量线路可以组成不同功能的电工仪表，例如，磁电系测量机构接分流器可构成直流电流表，接分压器可构成直流电压表，接电源可构成欧姆表，接整流电路可构成交流的电压或电流表，接传感器可用于测量非电量。 不同类型的测量机构其具体结构不同，但基本原理是相同的，即必然有三个基本力矩：作用力矩，反作用力矩，阻尼力矩。这三个力矩是各种测量机构中必不可少的，它们决定了测量机构特性。当作用力矩和反作用力矩相等时，决定了指针的平衡位置。阻尼力矩改善可动部分的运动特性，使指针尽快静止在平衡位置。不同的测量机构产生着三个力矩的方式是不同的。 2、数字仪表的组成和基本原理 核心是直流数字电压表，将直流电压进行A/D转换和处理。不同的测量线路将各种待测量转换为允许输入的直流电压。 数字法测量频率和周期不需要A/D转换。相位差可转换为时间测量，因而数字法测相位差和功率因数也不用A/D转换。 3、测量误差及其表示方法 分类：系统误差，随机误差，疏忽误差。各自的特点，产生的原因，处理的方法。工程测量中因系统
电气测量试题库 （一）单项选择题： 1、表征系统误差大小程度的量称为（A）。 A、准确度 B、精确度 C、精密度 D、确定度 2、精密度是表征（ A ）的大小程度。 A、偶然误差 B、疏忽误差 C、附加误差 D、引用误差 3、准确度是表征（ B ）的大小程度。 A、附加误差 B、系统误差 C、偶然误差 D、引用误差 4、检流计下量限可达到（B ）A。 A、10-3 B、10-11 C、10-5 D、10-7 5、直流电位差计量限一般不超过（A ）V。 A、2 B、5 C、8 D、10 6、电动系仪表的转动力矩由被测量的（D ）决定。 A、平均值 B、峰值 C、峰-峰值 D、有效值 7、电磁系仪表的转动力矩由被测量的（C ）决定。 A、平均值 B、峰值 C、有效值 D、峰-峰值 8、整流系仪表的转动力矩由被测量的（B ）决定。 A、峰值 B、平均值 C、有效值 D、峰-峰值 9、通常，（ C ）级以下的电测仪表用于一般工程测量。 A、0.5 B、1.0 C、1.5 D、2.5 10、准确度超过（A ）级的测量需要选用比较仪器。 A、0.1 B、0.2 C、0.5 D、5.0 11、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器本身高（ B ）级。 A、1 B、2~3 C、4~5 D、6 12、测量电能普遍使用（C ）表。 A、电压 B、电流 C、电度 D、功率 13、直流电度表多为（C ）系 A、磁电 B、电磁 C、电动 D、感应 14、精确测量电路参数可以使用（C ）。 A、电压表 B、电流表 C、电桥 D、万用表 15、直流单电桥适用于测量（B ）电阻。 A、接地 B、中值 C、高值 D、绝缘 16、直流双电桥适用于测量（B ）电阻。 A、中值 B、低值 C、高值 D、绝缘 17、直流单电桥测量范围一般为（C ）电阻。
