申菱门机使用手册 NSFC01-01型 一、接线图 1．编码方式接线图 2．SW方式接线图 注意: 1.与上位机配线时,请将动力线与控制线分开走线. 2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端
附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表 端子名称端子功能线 号 对应到NICE3000中 L220V电源褐 色 JP:11 到轿顶接线箱 插件 N220V电源蓝 色 JP:12 PE接地黄 绿 接地的接线柱 OD开门命令常开输入2#CN4:B1 到轿顶板CD关门命令常开输入3#CN4:B2 CM开关门输入公共端1#CN4:BM CM0到位输出公共端4#CN3:P24V OLT开门到位常闭输出5#CN3:X3 CLT关门到位常闭输出6#不用 OR开门到位输入信号 到门机限位开 关 (SW方式选用) CR关门到位输入信号 COM开关门到位公共端 二、开关门过程说明 编码方式开关门过程说明 开门过程 1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。 2、当门位置脉冲d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。 3、当门位置脉冲d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。 4、当门位置脉冲d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。 注意： 1、开门高速段即：d16=d17=d18=d19,对应的加减的参数 d30、d31和d32将不起作用。
12、单机调试操作手册 一、操作内容 LNG加气站单机调试通常指已完成加气站成套设备、工艺管线、站控系统设备、照明消防、土建、防雷接地等系统安装，并验收完，消防、照明、土建、防雷接地、压力容器审查、强度试验后的系统调试工作之一；单机调试主要包括仪表风系统、ESD紧急关断系统、视频监控系统、报警系统、站用控制系统（包括数据采集、阀位控制、信号反馈等）； 调试人员必须了解熟悉各单体设备性能参数及整套设备的各个流程，严格按照设备出厂资料和使用说明书提交具体的调试大纲，调试细节报业主审查。审查合格后进行调试。 二、单机调试前应具备的条件和准备工作 1、技术要求 1.1调试前具备的基本条件
1.2各单项工程准备完毕 1.3技术文件准备
1.4仪表自控、联锁报警系统 1)控制系统电气部分单校、联校已完成；（电气连接、PLC、 变送器、24V电源、加气机系统、潜液泵系统等） 2)现场仪表和室内仪表均已经检查调试完毕，具备使用条件； 3)在线分析仪表、仪器经调试具备使用条件； 4)控制系统编程已完成，具备调试条件；（PLC系统编程、 加气机编程、上位机组态） 5)工艺联锁和报警系统（火灾报警仪、可燃气体监测仪、视 频监测系统等）已设置、调试完成，准确可靠。 1.5配电系统 1)总电源已正常供电； 2)各级配电柜间电气设备已全部投运，各运转设备电源已正 常送出，仪表电源稳定运行，生产照明、事故照明已正常
投用； 3)应急照明处于良好备用状态； 4)接地系统连接可靠、接地电阻符合规范要求； 1.6给排水系统及消防 1)排水系统通畅；现场清污分流设施已投入使用； 2)消防通道顺畅，消防器材、护具已备齐，人人会用。1.7工艺流程 调试前，调试操作人员必须： 1)熟悉了解加气站工艺流程； 2)熟悉了解加气站电气接线； 3)与监理、施工单位、安装单位、建设单位等交流沟通，拟 订方案（原则由施工单位拟订，检测部门认可），此方案包括加气站系统吹扫、系统气密性试验、系统置换、系统调试等。 1.8 调试人员构成 ?技术支持：自控工程师为主要技术调试人员，负责整个站控系统的调试工作； ?现场协调：由管道安装技术人员协同站控调试人员，实现管道部分的调试工作； ?现场执行：由项目经理总负责，实行区域负责制；
2、常用调试软件 2.1 RSlogix 5000软件 加热炉撬块的AB PLC操作简要说明： 用装有RSLogix 5000及RSlinx软件的式控机连接PLC；连接方式有以下两种： a)串口连接方式，使用1756-CP3 连接计算机和处理器； b)以太网连接方式，使用RJ45接口的网线。 RSLinx软件：通讯管理工具RSLinx RSLinx软件是工业通讯的枢纽。它为所有的AB网络提供了完整的驱动程序。通过RSLinx软件，可以查看所有的活动网络。 程序上载、在线及卡件故障查看 a)单击开始-＞Rockweell Software -＞Rslogix 5000 Enterprise Series -＞RSLogix 5000，打开RSLogix 5000，出现以下画面。 b)点击主菜单上的Commmunication，选择Who Active,或者直接点击
，出现以下画面： 注：此图是在未连接控制器时所截，在连接控制器正常状态下不会显示此符号,显示。 c)选中处理器,点击Go Online将程序在线并上载。 单击左边CPU,各种卡 件，在属性中就可以看 到如些图所示的卡件 的相关情况 程序的编辑、下载、保存
程序修改编辑方式有离线和在线两种方式： a)离线方式：在离线状态下，修改编辑好所需修改的内容并保存， 点击Download，就可以将程序下载到控制器。 b)在线方式：在线方式下，首先选中要修改的梯级,双击或然后点击 Start pending Rung Edits,出现画面: c)修改后点击:Accept Pending Program Edits,弹出对话框: 点击“OK”, 点击按钮,弹出对话框: 点击“Yes”,然后点击点击“Yes”,完成在线编辑。
编号：YETS-0019-C 调试手册 默纳克NICE900门机控制器调试手册 (适用于匹配核奥达门电机) 沈阳博林特电梯集团股份有限公司 SHENYANG BRILLIANT ELEVATOR Co.，Ltd. 2014年10月
目录 1 前言 (2) 2 门机控制器调试 (3) 2.1电气说明 (3) 2.2操作与显示界面 (3) 2.3电机参数自调谐 (4) 2.4门宽自学习 (5) 2.5运行曲线调试 (5) 2.6参数表 (7) 2.7故障诊断及对策 (13) 存档：【资料室】电子存档：【产品管理】发送部门：【按Q/BLT 51.03文件分发部门与份数统计表】 设计 审核 产品管理 标记处数更改单编号签名日期批准
1 前言 本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。 本手册包括的所有图纸和信息属沈阳博林特电梯股份有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯股份有限公司的利益。本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯股份有限公司。 调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。在调试过程中应穿着电工绝缘鞋、工作服等防护衣物并应保证在每个现场至少有一套调试工具。 本手册适用于匹配核奥达YTYP504-502门电机的门机系统电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。本手册需要配套《电气安装手册》使用。 电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。

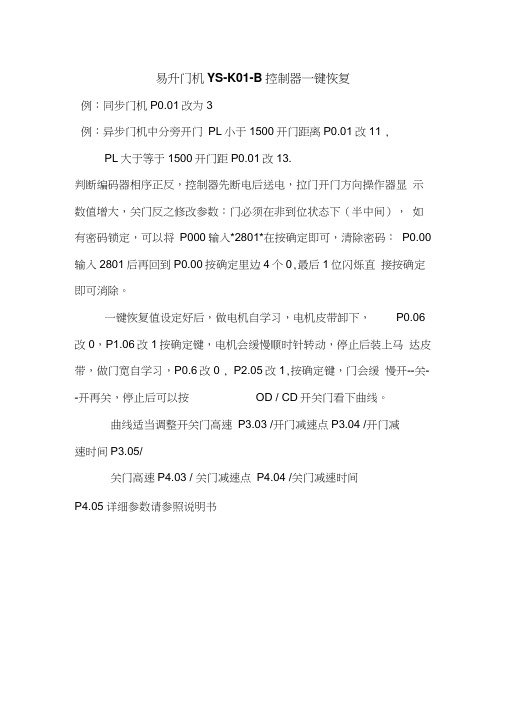

邦奇智能照明控制系统DLight2调试软件简要操作说明
1、打开调试软件 2、加载一个设备：按“L”键出现列表对话，选择一个设备进行搜索。 3、勾选要上载的设备，填入BOX号，点击，即可上载设备。
4、设备上载完成后，按
6、修改完成后点，然后点，出现，再点，即可将所修改的数据下载到设备中。 如果你要求做场景编辑不影响网络，你可选择“Mute”框，这将屏蔽信息发送，即不送信息，调光器也不响应，类似音响的静音功能。
编辑时钟管理器 上载时钟，按 键进行编程。 说明：Preset 选择要送出的场景号 Area 选择要送出的场景信息的区 Fade 选择要送出的场景信息的渐变时间 Day 选择事件发生的日期 Enable 启动这事件 Disable 关闭这事件 Time 选择事件发生的时间 Dump 如果要下载数据到设备上必须先勾选Dump按钮。 可用选择需要修改的事件，从Time框中修改时 间。，修改完成后勾选Dump按钮，然后点击，出现 ，再点，即可将所修改的数据下载到设备中。 你能在屏幕按钮的右边状态条内看到下载的过程，当完成下载后状态条上将显示 “Idle”（空）。 L X M26调试软件S o m o v e使用说明安装LXM26调试软件调试软件 如果没有安装Somove，需要先安装Somove 下载地址： 安装好Somove 后需要安装Lexium26 的DTM 下载地址： 软件注册 如果尚未注册软件系统会自动提示注册，注册是免费的。 连接电脑 Lexium26通过CN3口（modbus485）和电脑进行通讯，施耐德标准通讯线缆型号是TCSMCNAM3M002P，此电缆连接电脑一端为USB口 在第一次进行调试时，需要查明电脑分配给此调试电缆的COM口，打开硬件管理器就可以看到，此处为COM4 确认COM口后，需要在Somove里面设定对应的COM口，单击编辑链接 选择modbus串行，并单击最右边编辑图标 选择对应的COM端口，单击应用并确定 然后电脑和伺服驱动器的通讯就可以开始了，单击连接 选择Lexium26 ，并单击连接 参数上载后后可以进行Somove在线调试 我的设备 用途：我的设备页面用于显示伺服驱动器和电机的基本信息，包括 驱动器型号 驱动器序列号 驱动器固件版本 电机型号 驱动器额定/峰值电流 电机额定/峰值转速 电机额定/峰值扭矩 … 参数列表 用于：参数列表页面用于设置驱动器P参数，可以按照P参数组开设置，也可以按照操作模式来设置。 相关参数说明可以在Lexium26手册第九章查询 错误内存 用途：错误内存界面用来查看伺服的故障历史，可以显示当前故障，已经5次历史故障，并且指明故障原因和处理方式。 可视化 用途:可视化界面用于显示以下信号的状态或者数值 数字输出/输出 模拟量输入/输出 指定参数的数值 指定参数显示需要 1.选定要显示的参数 2.在右侧区域用鼠标选择显示区域 示波器 用途：可同时捕捉驱动器内部的最多4个变量，例如电流、电压、位置误差、实际速度等，并绘制成以时间为横坐标的曲线图，以此观察驱动器及电机的运行性能是否符合要求，并相应的做出控制环参数调整。 左侧三个输入区域分别用于： Channels：选择希望监视的参数 Trigger：选择开始捕捉参数的触发条件 Settings：选择需要做出调整的控制环参数 这三个输入区域可以分别用右侧示波器栏顶部的三个按钮打开 这是右侧示波器栏顶部的一排按钮，它们的功能是这样的： ：用于打开和关闭左侧三个输入区域 ：用于加载和保存捕捉到的波形文件 ：用于导出和导入示波器的配置文件 ：分别用于给波形曲线加注释，将波形拷贝为图形文件(*.png)，设置FFT功能的采样参数 ：用于对波形进行放大、缩小、移动 ：分别用于在波形上加两个光标以准确读出光标点的数值，在示波器上显示波形名称样例，对波形进行FFT转换观察频域分布 示波器的一般使用顺序为： 1.在左边第一个输入区域中选择希望捕捉的参数： 1)按打开可以捕捉的参数列表，示波器同时最多捕捉4个参数 OTIS DO2000门机调试手册 第一章：关于DO2000门机系统 DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一 固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性 能良好技术成熟应得到客户承认。 第二章：自学习运行前的准备 检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线 P8P9P10由门机板输出到马达U，V，W三相电源 P13PE-马达的接地线 P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效 P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。 P2-4：HL1-另一AC110V的接地线。 P3-1：+15V200MA--速度传感器的+15V电源。 P3-2：T1-速度传感器反馈给门机信号1 P3-3：T2-速度传感器反馈给门机信号2。 P3-4：GND-速度传感器的-15V电源。 P3-5：SHIELD ENCODER CABLE-屏蔽及接地。 P4-1：RXAO P4-2：RXBO P4-3：TXAO P4-4：TXBO与门机的串行通信线。 P5-1：+30VINPUT-给门机板的+30VDC工作电源。 P5-2：DOS-输出+30VAC P5-3：DOL P5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。 P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。 P5-6：SPARE-备用端号。 P5-7：DOB-开门信号输入端，+30VDC为高电平有效。 P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。 P5-9：SPARE2-备用端口。 P5-10：HL2-低压接地站，此端口作为-30VDC电源，区分开HL1高压接地端与HL2低压接地端。 第三章：自学习运行 D O C N O.:M A001 VER:5.0.0.0 2007-11 目录 一、系统构成 (3) 二、安装与卸载 (3) 三、图示方法 (3) 1、红点 (3) 2、绿点 (3) 3、蓝点 (4) 4、坐标 (4) 四、操作说明 (4) 1、SYSTEM(系统) (4) 2、DATA（数据） (5) 3、PARAMETER SET（参数设置） (5) 4、OPERATION（操作） (6) 5、INFORMATION(工程信息) (8) 五、调试方法 (9) A、数据显示部分 (9) B、参数设置部分 (10) C、调试过程 (10) 一、系统构成 系统由一个EXE文件构成，打开系统时会自动建立Log和Project 目录。Log用于保存日志时的默认路径，Project用于保存工程文件 时的默认路径。 系统同时支持整体式和分体式的微波调试。 二、安装与卸载 本系统不需要安装，是绿色软件，直接复制MW Analyzer.exe即可。 卸载时直接删除MW Analyzer.exe和自动生成的Log和Project目录 即可。 三、图示方法 1、红点 红点是按F的当前值为横坐标，U的当前值为纵坐标画出的点，“” 表示最近一次红点的位置。 2、绿点 绿点是按F的平均值（30次）为横坐标，U的平均值（30次）为纵 坐标画出的点，“”表示最近一次绿点的位置。只有当F的当前值与 平均值之差小于5时才打印出绿点。 3、蓝点 在画板上单击左键即可，同时会把当前的坐标显示到OPERATION 中的X，Y中。也可以输入X，Y的值，点击画蓝点。 4、坐标 坐标是按F、U的真实值显示出来，默认的坐标范围是F:0430H-082FH，U:0640H-0A40H，如果显示的坐标不在此范围内时时,请单击按钮,系统自动按当前的F和U的值为中 心点输入到中,你也可以手动输入此值。设定好中心 点的值以后，单击按钮确认以后，系统即会重新设定起始坐标。 鼠标右键可以在当前位置上显示坐标虚线，便于查看坐标。 四、操作说明 1、SYSTEM(系统) OPEN（打开） CLOSE（关闭） EXIT(退出系统) 目录 第1章Proteus ISIS简介 (1) 第2章Proteus ISIS编辑环境 (2) 第3章Proteus ISIS原理图输入 (3) 3.1 Proteus ISIS原理图输入的可视工具介绍 (3) 3.2 在Proteus ISIS原理图编辑窗口查找元件 (4) 3.3 放置元件 (9) 3.4 连线 (14) 3.4.1 无模式连线 (14) 3.4.2 自动连线模式 (14) 3.4.3 动态光标显示 (14) 3.5 元件标签 (17) 3.5.1 编辑元件标签 (17) 3.5.2 移动元件标签 (18) 3.6 器件标注 (18) 3.6.1 属性分配工具（PAT） (19) 3.6.2 全局标注器 (20) 第4章Proteus ISIS 8086仿真 (21) 4.1 在Proteus ISIS中输入电路原理图 (21) 4.2 在Proteus中设置外部代码编译器 (22) 4.3 添加源代码，选择编译器。 (24) 4.4 仿真调试 (26) 4.4.1 调试模式 (26) 4.4.2 设置断点 (27) 第1章Proteus ISIS简介 Proteus是英国Labcenter公司开发的电路分析与实物仿真及印制电路板设计软件，它可以仿真、分析各种模拟电路与集成电路。软件提供了大量模拟与数字元器件及外部设备，各种虚拟仪器，特别是它具有对单片机及其外围电路组成的综合系统的交互仿真功能。Proteus 7主要由ISIS和ARES两部分组成，ISIS的主要功能是原理图设计及与电路原理图的交互仿真，ARES 主要用于印制电路板的设计。本手册介绍如何利用Proteus ISIS输入电路原理图、利用外部编译器编译8086汇编程序并进行基于8086微处理器的VSM 仿真。 Proteus 7可以在以下操作系统中使用： 注意，Proteus软件也可能能在Windows 98，NT, Millennuium等合法Windows 系统中使用，只不过Labcenter和Microsoft都已经不再对此提供技术支持服务。 对于Proteus VSM 处理器仿真，电脑CPU越快，仿真效果更好。一台1G处理器，256MB 内存，150MB硬盘的电脑是进行仿真的最低配置。 Proteus ISIS编辑环境具有友好的人机交互界面，设计功能强大，使用方便。 + 说明： 本调试手册所列的全部内容仅适用于使用艾默生TD3200系列门机变频器的变频门机系统。 目录 一、预备知识··································第 2 页 二、电气通电前的准备工作······················第 4 页 三、变频器的调试和操作························第 5 页 四、························第 3 页 五、改进意见表································附页 一、产品介绍 艾默生网络能源有限公司生产的TD3200系列变频器是艾默生网络能源有限公司自主开发生产的高性能矢 量控制型门机专用变频器，适用于电梯门、各种自动门和其它需要往复运行控制的场合。 变频器型号说明： 变频器的铭牌： TD3200系列变频器的主要型号： 变频器型号 额定输入电流（A）额定容量（kVA）额定输入电流（A）适配电机（kW）恒转矩负载 TD3200-2S0002D TD3200-2S0004D 选配件： 制动电阻 TD3200系列变频器内含制动单元，如果有能耗制动的需求，请按下表选配制动电阻。 电压电机额定功率制动电阻规格制动单元使用率制动转矩最长连续使用时间 220V 200Ω/80W 20% 100% 30s 200Ω/80W 20% 100% 30s 操作面板： 操作面板型号为TDP-LED02，其实物见图一。 图一操作面板 操作面板安装座、操作面板电缆 操作面板安装座操作面板电缆是配套选用件。操作面板安装座型号为TDF-KB01。操作面板电缆有三种，型号为: TDC-CB0006A ； TDC-CB0015A ； TDC-CB0030A 。 变频器安装尺寸： 变频器型号适配电机（kW） 安装尺寸外形尺寸 安装孔径（mm）概重(kg) A(mm) B(mm) H(mm) W(mm) D(mm) TD3200-2S0002D 91 137 145 101 130 4 TD3200-2S0004D 二、变频器的调试与操作 操作方法 操作面板 操作面板示意图：操作面板的键盘，主要由LED数码管，LCD（液晶显示屏），按键三部分组成，其外形及功能区如图二所示： 门禁系统安装与调试手 册 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688] 文档编号： ICSE1104004 版本号：1.0 DACMJ-M4型门禁控制器 安装和调试手册 深圳达实信息技术有限公司 2011年4月 文档摘要 项目名称：M4门禁控制器安装与调试 文档撰稿：吕绍鑫 编写日期： 参考文献： 修改记录 目录 第一章产品功能介绍 1.1.产品简介 M4门禁控制器是达实智能股份有限公司根据市场需求开发出的一款高新产品。它是由控制器、IC/ID卡感应器组成，可同时带4个IC/ID感应器，实现4个门的进出控制，既可与计算机管理系统联网进行实时工作，也可以脱机独立运行工作。持卡人只需在通过门禁点时将IC/ID卡在门禁感应器前轻轻一晃，即可完成身份识别与自动开门。 M4门禁控制器使用简单、安装方便、功能强大、结构美观实用，可取代传统的机械钥匙、条码、磁卡、接触式IC卡等门禁控制器。它采用TCP/IP通讯方式，可实现实时数据上传功能。配合本公司的一卡通智能卡管理软件，可以实现“企业一卡通”、“智能大厦一卡通”、“小区一卡通”、“校园一卡通”等大型复杂的智能卡管理信息系统。也可提供控制器接口软件，方便开发其它特殊应用系统。 1.2.产品功能特点 门禁控制控制四个门或两个门的双向进出 标准读头4路独立韦根读头接口，支持标准的韦根26/32/40读头，扩展性 好、便于低成本实现系统升级。 多种读头识别支持指纹识别、感应式IC、ID、感应式IC+密码键盘 TCP/IP采用以太网方式连接，可以满足大数据量、实时性要求高的应用场 合，主动将刷卡、报警等事件信息实时上报，便于系统灵活应用。 远程在线升级通过TCP/IP对设备升级禁控制器硬件底层程序的功能，方便系统扩展和系统升级迅速完成。 DCSS5调试说明书 一.自学习过程：（分Step1 和Step2） ↓按“3”键 ↓按“3”键（为了得到SETUP菜单，请按shift＆7） ↓按“1”键 ↓按“1”键 ↓按 ↓选择编码器的类型， ↓ 然后系统开始开关门测试，运行测试间断性动作，如果距离比开门要长就重试，直到修改 这个循环一直进行，直到找到最佳的控制参数；影响它的参数有两个 p1:FeedUp-Gain; p2:FeedDown-Gain 程序结束时会显示如下信息： 到此DCSS5已完全安装好了。 ↓按“3”键 ↓按“3”键 ↓按“3”键，进入Setup-Field“参数设置范围”栏 当重新写入一个参数时，DCSS将检查他的值，这个值必须在最大和最小值之间，如果参数超出这个极限，最大值将代替这个值。参数具体在下面参数表中寻找。 三．“工程”参数：KEY：334 ↓按“3”键 在VS2005上编写、运行、调试C语言程序 目录 前言:关于C/C++编译器的简单介绍........................ - 2 -1．编辑、编译与运行 ................................... - 2 -2．调试技术 ........................................... - 5 -设置断点........................................... - 5 -调试运行........................................... - 5 -快速监视........................................... - 7 -3．小结.............................................. - 10 -4．附:连接lib静态库文件示例......................... - 10 - 前言:关于C/C++编译器的简单介绍 Turbo C 2.0发布于1989年，对历史并不太长而发展却神速的IT业来说，确实是古董级的软件了。但它几乎是最后一个专门为C语言设计的开发环境，具备学习C语言的一切条件，没有任何非C语言的东西干扰初学者，所以一直被各大高校的C语言课堂采用。 C++的发展使C++的开发环境大行其道。因为C++几乎完全兼容C语言，两者无论编译器还是编辑器、调试器都可以用同一套程序实现，而且C++共享C的库函数，很多软件还是用两者混合编程实现，所以基本所有的C++环境都同时支持C语言。 上学期使用的Dev-c++是Windows平台下C++ IDE开发环境，属于共享软件。界面亲切优雅，size也不大，其后续版有中文语言支持，无需汉化。该编译器适合于规模较小的软件项目。 美国微软公司出品的Visual C++（以下简称VC）是Windows平台上最流行的C/C++集成开发环境。从1993年发行1.0版本开始，历经多年锤炼，于2003年推出最新的7.0版本（Visual C++ 2003）。VC系列产品具有稳定而强大的IDE开发环境，以及丰富的调试功能，微软于2005年底发布Visual Studio 2005。 本文将介绍在VS2005下如何开发C语言程序。 1．编辑、编译与运行 下面以创建一个判断是否是闰年的程序来演示如何使用VS2005开发C程序。 目录 1．概 要…………………………………………............................................. (2) 2．注意事 项……………………………………................................................... .2 3．端子功 能 (2) 4．按键名称和基本操 作 (3) 5．接线 图 (4) 6．开关门曲线说 明 (5) 7．基本调试 1 (7) 8．基本调试 2 (7) 9．功能参数 表 (9) 10. 监控和故障显示 (12) 11．与MPK708/808/货梯BLT V-N接线对照 (14) 1、概要 松下电工开发的新一代门机专用型变频调速系统。它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。 2、注意事项 1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。 2 确认输入电源处于完全断开的情况下,才能进行配线作业。 3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。 4 将控制器的接线地端子可靠接地，否则有触电危险。 5 通电情况下,不要用手触摸控制端子,否则有触电危险。 6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行 否则有触电的危险。 7 防止螺钉,垫片及金属之类的异物掉进变频器内部 否则有火灾及损坏财务的危险。 8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好 否则有损坏财物的危险。 ■版 权声明 本文中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明，版权均属所有，受到有关产权及版权法保 IPOP 使用手册 ■文档编号 ■密级 ■版本编号 V1.0 ■日期 2014-10-08 科技 护。任何个人、机构未经■版本变更记录 时间版本2014-10-08 1.0 ■适用性声明 本模板用于撰写科技内外 目录表格索引 插图索引 一. IPOP介绍 IPOP是一款设备调试终端工具，功能很强大，集合很多服务、调试、查看手段于一身，主要功能如下： ●IP地址动态绑定功能 ●路由信息查询和配置功能 ●MAC地址信息查询和修改功能 ●MAC 、主机信息扫描功能 ●本机网络报文统计功能 ●本机端口列表、远程端口扫描功能 ●端口映射功能 ●网卡流量统计功能 ●本机IP报文捕获和发送功能 ●终端控制功能（支持telnet、dos、ssh、sftp、ftp、com等协议） ●TCL脚本支持 ●多种服务功能（tcp/udp/ping/telnet/ftp/tftp/web/team/syslog/smtp）二. 模块介绍 下面按照模块方式来介绍这款工具，先来张截图认识下软件 图 2.1 IPOP软件介绍 如上图，总共有11个模块，有些模块下面包含多个功能，我会针对以前测试中经常用到的功能做详细介绍，有些地方可能介绍的不全，大家也可以自行研究。 2.2 IP绑定 图 2.2 IP绑定 本功能为IP地址动态绑定，可以在WIN2000/WINXP/WIN2003/WIN7/WIN2008系统上绑定多个IP地址，可以随时增加和删除。用于WIN98系统。 注意事项： *所绑定的IP地址为动态绑定，在计算机重启后IP地址会丢失，需要重新绑定；但退出本软件不会导致已绑定的动态IP丢失。如需启动时生效，请选择“下次重启自动绑定”选项后，再添加需要绑定的IP，以后计算机重启后不须启动本软件即能自动绑定IP。 *本软件可以自动搜索系统中存在网卡，在绑定前请选择正确的网卡。 *多IP地址绑定可以成批的绑定IP，规则如下： 终止的IP地址必须大于起始的IP地址、地址递增为各地址 段的递增规则，如起始地址为终止地址为 地址递增为，则增加的IP地址为： *在网卡网线断开重连或无线网络断开重连时，动态IP地址会丢失，如果想在此种情况下保持动态IP不变，请选择“断线不丢失动态IP”选项，此选项只需设置一次，在下次计算机重启后一直生效。 易升门机YS-K01-B 控制器一键恢复 例：同步门机P0.01改为3 例：异步门机中分旁开门PL小于1500开门距离P0.01改11 ，PL大于等于1500开门距P0.01改13. 判断编码器相序正反，控制器先断电后送电，拉门开门方向操作器显示数值增大，关门反之修改参数：门必须在非到位状态下（半中间），如有密码锁定，可以将P000输入*2801*在按确定即可，清除密码：P0.00输入2801 后再回到P0.00按确定里边4个0，最后1位闪烁直接按确定即可消除。 一键恢复值设定好后，做电机自学习，电机皮带卸下，P0.06改0，P1.06改1按确定键，电机会缓慢顺时针转动，停止后装上马达皮带，做门宽自学习，P0.6改0 ，P2.05改1，按确定键，门会缓慢开--关--开再关，停止后可以按OD / CD 开关门看下曲线。 曲线适当调整开关门高速P3.03 / 开门减速点P3.04 / 开门减速时间P3.05/ 关门高速P4.03 / 关门减速点P4.04 / 关门减速时间P4.05/详细参数请参照说明书。 易升门机YS-K01 三相异步调试： 调整参数前观察操作器上LOCK是否亮起： 亮起：密码锁定状态，门半开半闭下P0.00输入2801 不亮：无密码状态，门半开半闭下可以修改参数 P8.10=04(一键恢复)，变频器断电，把轿门拉开一半，重新上电，上电后操作器显示0000用手往开门方向推门，观察操作器，开门时数字是否加大，关门减小，如开门减小，关门增大，请调整P2.01=0 P0.06=0(手动模式) P1.02=0.9 P1.05=5.6 P2.05=1(门宽自学习) 轿门不要带厅门，把轿门拉到半中间按OD,门会自动先开门到位--关门到位---开门到位--关门到位--自动结束 按OD. CD 手动开关门，看看是否正常，门开关正常后，把门开到半中间按STOP停止键 P0.06=1(端子自动模式) 调试结束 各类门机调试手册 ————————————————————————————————作者: ————————————————————————————————日期: ? 申菱门机使用手册 NSFＣ01－01型 一、接线图 1.编码方式接线图 2.SＷ方式接线图 注意： 1．与上位机配线时，请将动力线与控制线分开走线. 2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态．(端子Ａ2)－-开到位常开输出,(端子Ａ3)－-关到位常开输出, （端子C2-C3)--输出公共端 附:控制器在NIＣE30０0/ ＭＰＳ３0０控制系统中应用的现场接线表 1. 控制器在NICＥ３0００控制系统中应用的现场接线表?? 端子名称端子功能线号对应到NICE3000中 L 22０Ｖ电源褐色ＪP:11 到轿顶接线箱插件Ｎ２20V电源蓝色ＪP:1２ PE 接地黄绿接地的接线柱 OD 开门命令常开输入2＃ＣＮ4:B1 到轿顶板CＤ关门命令常开输入３＃ＣN4:Ｂ2 CM 开关门输入公共端1# ＣN4：BM CM0 到位输出公共端4＃ＣＮ３:P2４V OLT 开门到位常闭输出5＃CN3:X3 CLT 关门到位常闭输出6# 不用 ＯR 开门到位输入信号 到门机限位开关 (SW方式选用）CR 关门到位输入信号 CＯM 开关门到位公共端 二、开关门过程说明 编码方式开关门过程说明 开门过程 1、以力矩提升为P05、加减速时间为d28,加速到开门低速频率d15,进入开门起始低速运行。 2、当门位置脉冲≥d03时，开始以目标频率值为d１6、加减速时间为d２9，进入开门高速运行(高速段一般设置为一段,即：ｄ16、d１7、d1８、ｄ1９设置为相同值）。 3、当门位置脉冲≥d０7时,开始以目标频率值为d2０、加减速时间为d33,进入开门结束低速运行。 4、当门位置脉冲≥d0８时,开始以保持频率d21、保持电流d４0进入门到位力矩保持。 注意: 1、开门高速段即:ｄ１６＝d17=ｄ1８=d19,对应的加减的参数d３0、d３1和ｄ３２将不起作用。 2、通过调节:各段的运行频率、加减速时间或门的脉冲位置点,实现开门的运行曲线。该系统以开门到 位为门位置脉冲的100%，关门到位为门位置脉冲的０%。 易升门机YS-K01-B控制器一键恢复 例：同步门机P0.01改为3 例：异步门机中分旁开门PL小于1500开门距离P0.01改11 , PL大于等于1500开门距P0.01改13. 判断编码器相序正反，控制器先断电后送电，拉门开门方向操作器显示数值增大，关门反之修改参数：门必须在非到位状态下（半中间），如有密码锁定，可以将P000输入*2801*在按确定即可，清除密码：P0.00输入2801后再回到P0.00按确定里边4个0,最后1位闪烁直接按确定即可消除。 一键恢复值设定好后，做电机自学习，电机皮带卸下，P0.06改0，P1.06改1按确定键，电机会缓慢顺时针转动，停止后装上马达皮带，做门宽自学习，P0.6改0 , P2.05改1,按确定键，门会缓慢开--关--开再关，停止后可以按OD / CD开关门看下曲线。 曲线适当调整开关门高速P3.03 /开门减速点P3.04 /开门减 速时间P3.05/ 关门高速P4.03 / 关门减速点P4.04 /关门减速时间 P4.05详细参数请参照说明书 易升门机YS-K01 三相异步调试: 调整参数前观察操作器上LOCK是否亮起： 亮起：密码锁定状态，门半开半闭下P0.00输入2801 不亮：无密码状态，门半开半闭下可以修改参数 P8.10=04（—键恢复），变频器断电，把轿门拉开一半，重新上电，上电后操作器显示0000用手往开门方向推门，观察操作器，开门时数字是否加大，关门减小，如开门减小，关门增大，请调整P2.01=0 P0.06=0（手动模式） P1.02=0.9 P1.05=5.6 P2.05=1（门宽自学习） 轿门不要带厅门，把轿门拉到半中间按OD,门会自动先开门到位--关门到位---开门到位--关门到位--自动结束 按OD. CD手动开关门，看看是否正常，门开关正常后，把门开到半中间按STOP停止键 P0.06=1（端子自动模式） 调试结束 微机保护调试软件EPPC 使用说明 编制：侯捷 校核：王建东 审定：李静正 版本号：V1.0 文件代号：C67032 出版日期：2005.04 1．软件介绍 EPPC 微机保护调试软件是配合CSC200、CSC326G系列微机保护装置的工具软件，不但能够完成人机对话的功能，还能对保护录波数据进行分析。 EPPC微机保护调试软件，兼容Windows9X，Windows2000和WindowsXP操作系统，操作简单方便。 EPPC软件通过计算机的串行口和保护装置面板的串口连接。该软件在应用时不影响保护的正常运行。 2．安装与卸载 2．1 运行环境 ●操作系统：Windows95/98/2000/XP； ●最低配置： CPU： 80486DX/66以上； 内存：8MB； 显示卡：标准VGA，256色显示模式以上； 硬盘安装：2M空间。 ●建议配置： CPU：奔腾133或更高； 内存：16MB； 显示卡：标准SVGA，16k色以上显示模式。 2．2安装步骤 ●将EPPC.zip 释放到你所需要的文件夹下 ●运行install.bat 导入Microsoft ActiveX 控件 ●使用RS232 （2-3，3-2，5-5）串口连接计算机和装置 图调试端口信号定义 3．功能菜单 本软件提供如下功能： 3.1 监视面板： 整定操作：整定值查询，修改，固化。 录波数据：故障录波数据查询，分析。 事故报告：保护动作事件及开关变位事件监视。开入监视：开入量定时查询。 交流测试：交流测试及调校。 采样数据：实时采样数据监视。 内存单元：内存单元数据查询及修改。 保护配置：保护自描述信息浏览。 下图为监视面板的功能菜单： 3.2 控制面板： 定值切换：保护运行定值区切换。 压板设置：保护压板设置。 开出传动：开出传动测试。 时间设置：装置时间设置。 信号复归：装置信号复归。 标签设置：设置保护装置地址。 保护方案：保护方案升级/更新。 软件更新：保护程序升级/更新。 以下为控制面板的功能菜单： 上海依相燃气ECU 调试软件调试软件使用使用使用说明说明说明书书 Exon-gas ECU trim software manual 一：系统启动 Switch on the system 1：启动计算机 Turn on the computer 2：在Windows 左下角开始菜单的程序列表菜单里选择：依相燃气=》依相燃气图标 Selected in the “start ” menu -> yx-gas -> yx-gas 3：单击此图标，弹出调试程序登陆界面。 Click the icon, and then pop up the login window. 二：系统使用介绍 System introduction Input the login Password and Click “enter ” 登陆界面 Login Window Software option setting window 选项设置界面 Option Setting Window Software COM setting , set up as the COM will be used, or communication will be broken, the trim can’ t run. 通讯后设置好后，点击确认，进入如下界面： After COM finished, click “enter” and into the following window 面板左边为功能按钮，点击相应的功能按钮将进入对应的界 面显示，下面对部分功能进行说明： The function button is on the left of the panel, click corresponding function button will be into corresponding windows. Here’s the illustration of function as blow: 一：实时参数界面 Monitor WindowLXM调试软件Somove使用说明
