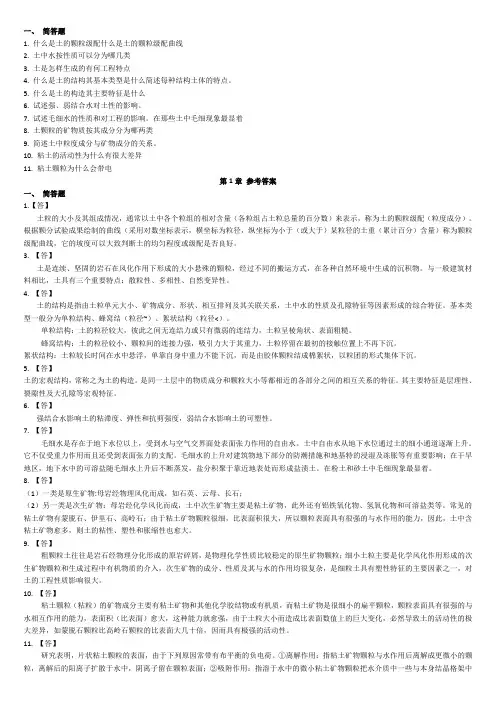

粒径粒组含量0.059 0.117 0.2536 0.564
291

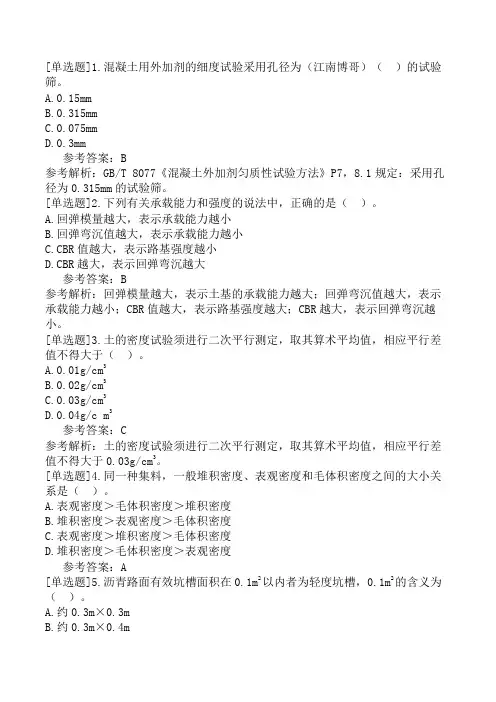

沥青混合料 一、填空题 1、沥青混合料是经人工合理选择组成的矿质混合料，与适量拌和而成的混合料的总称。 2、沥青混合料按公称最大粒径分类，可分为、、 、、。 3、沥青混合料按矿质材料的级配类型分类，可分为和。 4、沥青混合料按矿料级配组成及空隙率大小分类，可分为、、和。 5、沥青混合料按沥青混合料制造工艺分类可分为、、 ，目前公路工程中最常用的是。 6、目前沥青混合料组成结构理论有和两种。 7、沥青混合料的组成结构有、、三个类型。 8、沥青与矿料之间的吸附作用有与。 9、沥青混合料的强度主要取决于与。 10、根据沥青与矿料相互作用原理，沥青用量要适量，使混合料中形成足够多的沥青，尽量减少沥青。 11、沥青混合料若用的是石油沥青，为提高其粘结力则应优先选用矿料。 12、我国现行国标规定，采用试验和试验来评价沥青混合料高温稳定性，其技术指标项目包括、和。 13、沥青混合料配合比设计包括、和三个阶段。 14、在AC—25C中，AC表示；25表示；C表示。 15、沥青混合料悬浮—密实结构中的粗集料数量比较，不能形成骨架。它的粘聚力比较，内摩阻角比较，因而高温稳定性。 16、标准马歇尔试件的直径为mm，高度为mm。 17、目前最常用的沥青路面包括、、和等。 18、沥青混合料按施工温度可分为和。 19、沥青混合料按混合料密实度可分为、和。 20、沥青混合料是和的总称。
21、沥青混合料的强度理论是研究高温状态对的影响。 22、通常沥青－集料混合料按其组成结构可分为、和三类。 23、沥青混合料的抗剪强度主要取决于和两个参数。 24、我国现行标准规定，采用、方法来评定沥青混合料的高温稳定性。 25、我国现行规范采用、、和等指标来表征沥青混合料的耐久性。 26、沥青混合料配合比设计包括、和三个阶段。 27、沥青混合料试验室配合比设计可分为和两个步骤。 28、沥青混合料水稳定性如不符合要求，可采用掺加的方法来提高水稳定性。 29、马歇尔模数是和的比值，可以间接反映沥青混合料的能力。 30、沥青混合料的主要技术性质为、、、和。 二、选择题 1、特粗式沥青混合料是指（）等于或大于31.5mm的沥青混合料。 A、最大粒径 B、平均粒径 C、最小粒径 D、公称最大粒径 2、在沥青混合料AM—20中，AM指的是（） A、半开级配沥青碎石混合料 B、开级配沥青混合料 C、密实式沥青混凝土混合料 D、密实式沥青稳定碎石混合料 3、关于沥青混合料骨架—空隙结构的特点，下列说法有误的是（） A、粗集料比较多 B、空隙率大 C、耐久性好 D、热稳定性好 4、关于沥青混合料骨架—密实结构的特点，下列说法有误的是（） A、密实度大 B、是沥青混合料中差的一种结构类型 C、具有较高内摩阻角 D、具有较高粘聚力 5、关于沥青与矿料在界面上的交互作用，下列说法正确的是（） A、矿质集料颗粒对于包裹在表面上的沥青分子只具有物理吸附作用 B、矿质集料颗粒对于包裹在表面上的沥青分子只具有化学吸附作用 C、物理吸附比化学吸附强 D、化学吸附比物理吸附强； 6、关于沥青与矿粉用量比例，下列说法正确的是（） A、沥青用量越大，沥青与矿料之间的粘结力越大
普通坐标与对数坐标的区别 一、普通坐标与对数坐标1、普通坐标的刻度之间的间隔距离与价格成正比。即在普通坐标系中，所有当日涨跌相等的K 线长度是一样的。比如所有自开盘至收盘上涨1 元钱的K 线具有同样的长度。但是在对数坐标系中，坐标刻度之间的间隔距离与价格的对数成正比。即当日涨跌幅（% ）相等的K 线才具有同样的长度。如所有自开盘至收盘上涨10% 的K 线在对数坐标中长度是一样的。 2、对数坐标与普通坐标的区别是：假定股票连续上涨，从5 元涨到11 元，每天涨1 元，在普通坐标中画出的是6 条一样长的阳线，而在对数坐标中，由于第一根阳线从5 元到6 元涨幅为20% ，最后一根阳线从10 元到11 元涨幅为10% ，所以其最后一根阳线的长度是第一根的一半。我们推荐使用对数坐标系，因为对数坐标系能够反映股票的实际盈亏。 二、普通坐标及对数坐标画线的注意事项1、画直线画直线必须用对数坐标为什么要用对数坐标？因为普通坐标表示的是价格变化的绝对值，即今天比昨天涨了多少点，而对数坐标表示的是价格变化的相对强度，即今天比昨天涨了%几。通常情况下，只有在对数坐标上才能看到平行的通道线（比较直观），而在普通坐标上的通道线并不是直线，实际是2个指数函数，是曲线。 2、画黄金分割线做水平黄金分割线一定要用普通坐标，如果用对数坐标的话，做出的是对数坐标的黄金分割，而不是价格的黄金分割趋势线+对数坐标的妙用趋势线作为技术分析的重要工具,有着非常好的实战
效果,但在国人运用过程中,不少人都忽略了一项重要因素:其运用于研判比较长时间且价格变化比较大的K图时,应选取对数坐标.反之则可用普通坐标. 主要原因在于对数坐标在反映价格变化时是以比例为基数,而 非简单的算术值.这一点,需要引起足够重视,而且在对趋势线是否被穿越的观察上,使用对数坐标的K图比普通坐标的K图要敏感得多!尤其是在较长周期和价格变动比较大的情况下! 简单举例如下(观察两种坐标下 趋势线的不同,尤其是跌穿趋势的关键位置和时间点):可以很清楚地发现,如果作为中长线的波段交易者,运用对数坐标的趋势线来判断趋势完结和反抽位置要比运用普通坐标来得及时得多. 总结：由普通坐标与对数坐标的原理可知，短周期内的普通坐标与对数坐标的差异很小，但长周期内普通坐标与对数坐标可能会差异比较大，有些在普通坐标上没有规律的图形到对数坐标上可能极有规律。 对数坐标：反应的是上涨和下跌的百分比，比如涨5%和跌5％，它们的K线长度应该是一样长的。普通坐标：就是按涨跌的绝对值计算，涨100点和跌100点的长度应该一样长。对数坐标通常用于周期比较长，涨跌幅度比较大的分析。而普通坐标通常用于周期短，涨跌幅度相对小的分析。因为我们知道在6000点的时候涨跌100点，与3000点时涨跌100点，效果是相差一倍的，对我们的财富的影响，心理的影响也是相差一倍的。这个时候用百分比计算，使用对数坐标分析，相对合理一些。还有就是从个股来说，工商银行涨一元，比起贵州茅台只涨了一元，那效果也是很不一样的。技术分析的基础之一，就是研究价格波动对人们心理的影响。股价在低位的时候，用绝对值计算股价，其实有比较大

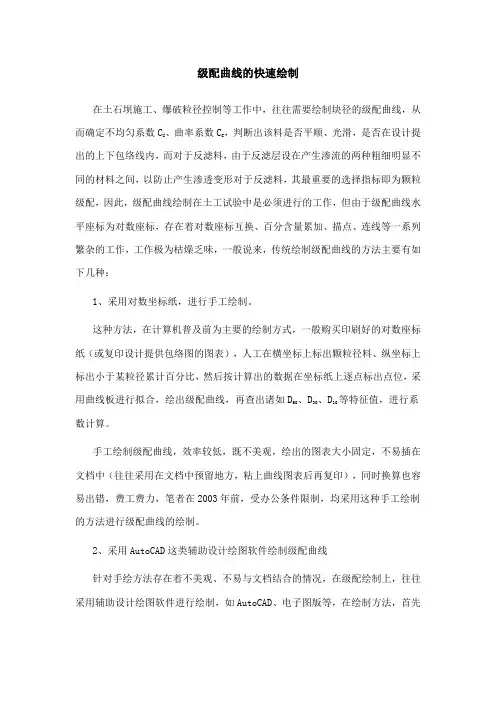

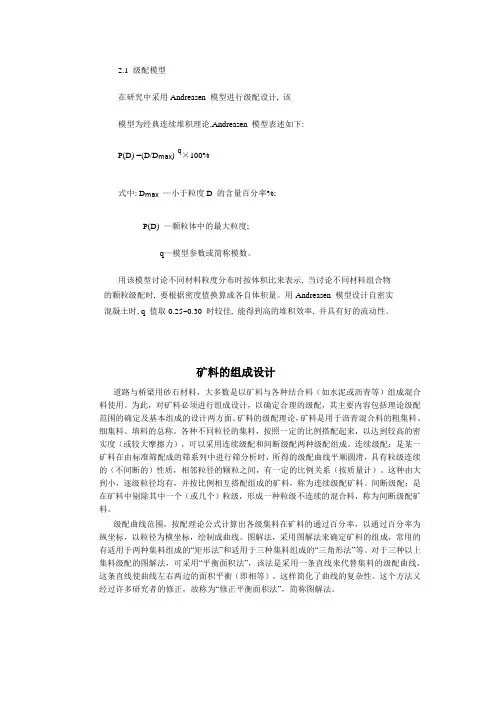

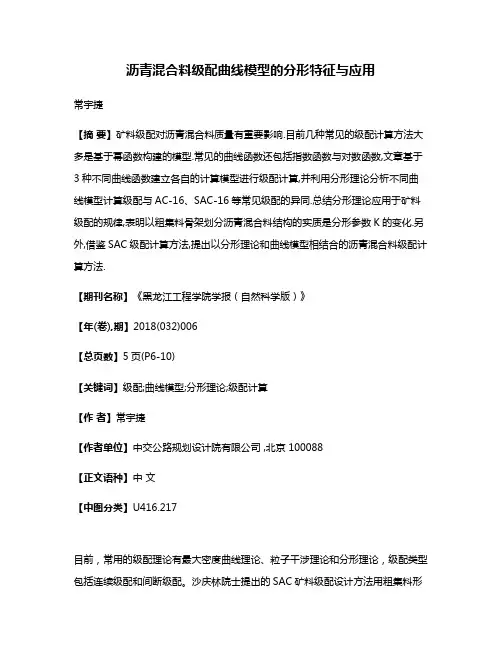

用Excel绘制级配曲线图步骤 1、建立图表：在图表向导中选择XY散点图，点击下一步，点击数据区域中红色箭 头选择任意数据区域；点击下一步，选择标题，输入图表标题（筛分级配曲线图）、数值X轴（筛孔尺寸mm）、数值Y轴（通过率%）；选择网格线，选择数值X 轴，选择主要网格线，点击下一步，点击完成。 2、修改坐标轴：双击X轴数字，设置筛孔尺寸。选择刻度，将最小值设为0、最 大值设为级配类型最大粒径对应的泰勒曲线值（如AC-25，最大粒径为31.5mm，对应的泰勒曲线值为y=100.45lgdi=4.723）；选择字体，设置需要的字体大小，点击确定。双击Y轴数字，将最小值设为0、最大值设为100、主要刻度单位设为10、次要刻度单位设为0，选择字体，设置需要的字体大小，点击确定。 3、设置筛孔尺寸系列：在图表区点击鼠标右键，选择数据源，选择系列，选择添 加，选择X值输入筛孔尺寸对应的泰勒曲线值[如筛孔26.5mm(将孔径作为系列名称输入更方便)为4.370,4.370[）,选择Y值输入0,100。再选择添加输入其它筛孔尺寸。选择确定。双击系列，设置系列格式。选择图案，设置系列线格式，选择数据标志，点击确定。双击数据标志，将数字修改为对应的筛孔尺寸。
4、输入级配范围和级配中值线：在图表区点击鼠标右键，选择数据源，选择系列， 选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）, 选择Y值输入级配上下限和中值。点击确定。 5、输入设计级配线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加， 选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）,选择Y 值点击红色箭头选择任意设计级配区域。
EXCEL自动计算液塑限并绘制图表至双对数坐标系 发表时间：2016-12-07T13:52:32.897Z 来源：《基层建设》2016年24期8月下作者：周常欣[导读] 摘要：用解析法计算液塑限试验数据，并将其编制成EXCEL表格并绘制图表至双对数坐标系，由此确定出的液限、塑限值，较传统方法方便、快捷、准确。 湖南理工职业技术学院湖南湘潭 411000 摘要：用解析法计算液塑限试验数据，并将其编制成EXCEL表格并绘制图表至双对数坐标系，由此确定出的液限、塑限值，较传统方法方便、快捷、准确。 关键词：土工试验；EXCEL；液塑限；解析法；双对数；解析法 0 概述 土的液塑限指标是细粒土进行分类和定名的最基本指标，在土工试验中具有很重要的作用。这两个指标一般通过土的液塑限联合测定法进行测定，由其求得的液性指数在一定程度上反映了粘性土的结构特征，可用于评价土的强度和压缩性，也是获取一般粘性土地基承载力值的重要指标。因此，准确确定土壤的液塑限指标对工程具有很重要的意义。 按照《土工试验规程》SL237-1999 (以下简称《规程》)的规定，该试验数据处理采用绘图——查图的方法。由于图形要绘在对数坐标下，绘制过程相当复杂，且绘图、查图过程中均有误差的产生，因此，该试验的数据既费时、费力，又难以保证精度。 本文通过解析法代替手工绘图、查图过程的数据处理方法，用EXCEL编写了相应的表格进行自动计算并并绘制图表至双对数坐标系，取得了良好的效果。 1．液塑限自动计算思路繁琐的查图过程背后，实际上隐藏着一定的数学关系。只要把这种数学关系找出来，就可以在EXCEL中用简洁的数学运算代替查图操作。 EXCEL具有绘制曲线、折线、散点图等各种图表的功能，只要知道坐标，绘制图表是比较容易的。而液塑限用的是双对数坐标，双对数坐标系通常可以根据测试数据使用origin或matlab来绘制，在这里我选用应用最广泛的Excel完成液塑限试验中双对数坐标的绘制。如何将绘制双对数坐标系和将直线绘制到双对数坐标系是本文的难题。 算术坐标系：就是普通的笛卡儿坐标系，横纵的刻度都是是等距的。（举例来说：如果每1cm的长度都代表2，则刻度按照顺序1，3，5，7，9，11，13，15……）；但一般情况下，刻度仍然是均匀的，按照0，1，2，3，4的顺序排列下去。 双对数坐标系，就是图的两个坐标轴的刻度均为对数刻度，这样一来的话，形如y=ax^b的指数曲线，在双对数曲线图中就表现为一条直线，b就是这条直线的斜率(这里的斜率并不是按数轴上的刻度值计算的，而是将坐标轴看成普通坐标轴，按坐标轴的单位长度计算的)。 可以这样来理解，将y=ax^b两边都取对数，得到：ln(y) = ln(a) + bln(x)，令 = ln(y), = ln(x), 那么在对数曲线图中，得到的就是一条=+ b的直线，数轴的长度单位用的就是和的单位，但是“对数曲线图”的“对数”指的是刻度取对数，所以数轴上的值标的还是x和y的值，所以相邻长度单位上标的数值随数轴的延伸相差越大，也就是说每次增加1，但是x 增加的幅度却是按= ln(x)越来越大的。 对数坐标有几个特点，在应用时需特别注意： (1) 标在对数坐标轴上的数值为真数。 (2) 坐标的原点为x=1，y=1，而不是零。因为1ogl=0。 (3) 由于0.01、0.1、1,10、100等的对数，分别为-2、-1、0、1、2等，所以在坐标纸上，每次数量级的距离是相等的。 (4) 在对数坐标上求斜率的方法，与笛卡儿坐标上的求法有所不同。这一点需要特别注意。在笛卡儿坐标上求斜率可直接由坐标度来度量，如斜率△Y/△X；而在双对数坐标上求斜率则不能直接由坐标度来度量，因为在对数坐标上标度的数值是真数而不是对数。因此双对数坐标纸上直线的斜率需要用对数值来求算，或者直接用尺子在坐标纸上量取线段长度求取。斜率： x=a/b=(logy2-logy1)/( (logx2-logx1) 式中△h与△1的数值，即为用尺子测量而得的线段长度。 (5) 在双对数坐标上，直线与x=1的纵轴相交处的y值，即为原方程中的值，若所标绘的直线需延长很远才能与x=1的纵轴相交，则可求得斜度x之后，在直线上任取一组数据x和y，代入原方程 y=axn中，也可求得值 EXCEL绘制双对数坐标系
双对数坐标纸的使用 方法 Revised on November 25, 2020
双对数坐标纸的使用方法 将等式x c C υθθυ=等号两边取对数得到： θlg =c x c υθυlg lg + 此式相当于y=ax+b ，该式为一典型的直线方程。 若将Y= logy 和X= logu c 标绘在笛卡儿坐标上，也就可以得到一条直线。 例如，有一组数据如下表所示， 将这些实验数据按y 对x 和Y= logy 对X=logx ，分别标绘在笛卡儿坐标上，可得一条曲线和一条直线。为了避免将每个数据都换算成对数值，可以将纸标纸上的分度直接按对数值绘制。 纵坐标和横坐标都用对数值进行绘制，称为对数坐标。对数坐标有几个特点，在应用时需特别注意： (1) 标在对数坐标轴上的数值为真数。 (2) 坐标的原点为x=1，y=1，而不是零。因为1ogl=0。 (3) 由于、、1,10、100等的对数，分别为-2、-1、0、1、2等，所以在坐标纸上，每次数量级的距离是相等的。 (4) 在对数坐标上求斜率的方法，与笛卡儿坐标上的求法有所不同。这一点需要特别
注意。在笛卡儿坐标上求斜率可直接由坐标度来度量，如斜率△Y/△X ；而在双对数坐标上求斜率则不能直接由坐标度来度量，因为在对数坐标上标度的数值是真数而不是对数。因此双对数坐标纸上直线的斜率需要用对数值来求算，或者直接用尺子在坐标纸上量取线段长度求取。斜率： x=a /b =(logy2-logy1)/( (logx2-logx1) 式中△h 与△1的数值，即为用尺子测量而得的线段长度。 (5) 在双对数坐标上，直线与x=1的纵轴相交处的y 值，即为原方程x c C υθθυ=中的θυC 值，若所标绘的直线需延长很远才能与x=1的纵轴相交，则可求得斜度x 之后，在直线上任取一组数据x 和y ，代入原方程x c C υθθυ=y=axn 中，也可求得θυC 值
