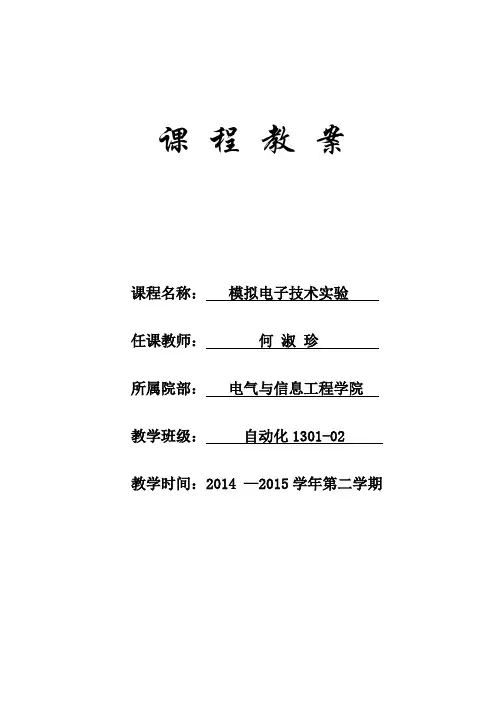

课程教案
课程名称：模拟电子技术实验
任课教师：何淑珍
所属院部：电气与信息工程学院
教学班级：自动化1301-02
教学时间：2014 —2015学年第二学期
湖南工学院课程基本信息
实验一单管共射放大电路的研究
一、本次实验主要内容
按要求连接实验电路，调试静态工作点，测量电压放大倍数、输入电阻、输出电阻，分析静态工作点对输出波形失真的影响。
二、教学目的与要求
学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；掌握放大器各性能指标及最大不失真输出电压的测试方法；熟悉常用电子仪器及模拟电路实验设备的使用。
三、教学重点难点
1、静态工作点调试；
2、输入电阻、输出电阻的测量。
四、教学方法和手段
课堂讲授、操作、讨论；
五、作业与习题布置
完成实验报告
实验一单管共射放大电路的研究(验证性)
1. 实验目的
（1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；
（2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法；
（3）熟悉常用电子仪器及模拟电路实验设备的使用。
2. 实验设备与器材
实验所用设备与器材见表1.1。
3. 实验电路与说明

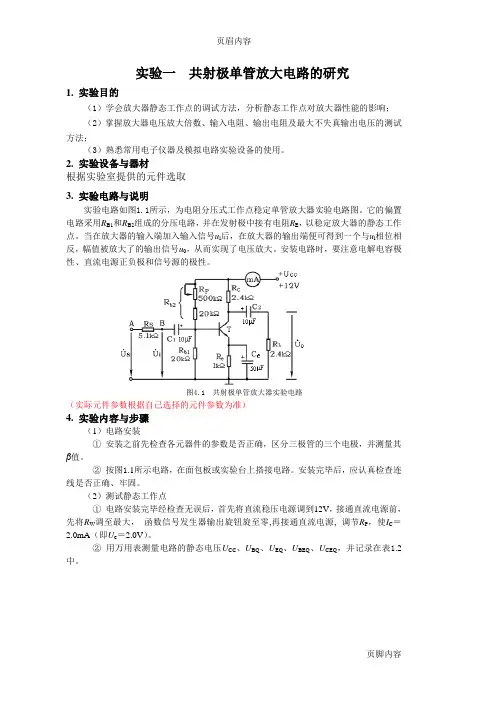

实验电路如图1.1所示，为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。
图1.1 共射极单管放大器实验电路(以实验的实际电路参数为准)
4. 实验内容与步骤
（1）电路安装
①安装之前先检查各元器件的参数是否正确，区分三极管的三个电极，并记录其β值。
②根据图1.1连接电路。电路连接完毕后，应认真检查连线是否正确、牢固。
（2）测试静态工作点
①电路安装完毕经检查无误后，首先将直流稳压电源调到12V，接通直流电源前，先将R P调至最大，函数信号发生器输出旋钮旋至零,再接通直流电源, 调节R P，
使I C＝2.0mA（即V E＝2.0V）。
②测试电路的静态工作点，并将数据记录在表1.2中。
表1.2 静态工作点的测量R b2=
测试内容V CC /V V BQ /V V BEQ /V V CEQ /V I CQ /mA
测量值
理论计算值
（3）测量电路动态性能指标
①将信号发生器的输出信号调到频率为1kHz、峰峰值为30 mV左右的正弦波，接到放大电路输入端,然后用示波器观察输出信号的波形。在整个实验过程中，要保证输出信号不产生失真。如输出信号产生失真，可适当减小输入信号的幅度。
②用双踪示波器观察u O和u i的相位关系，用示波器测量下述二种情况下的U O值，并记录在表1.3中。
