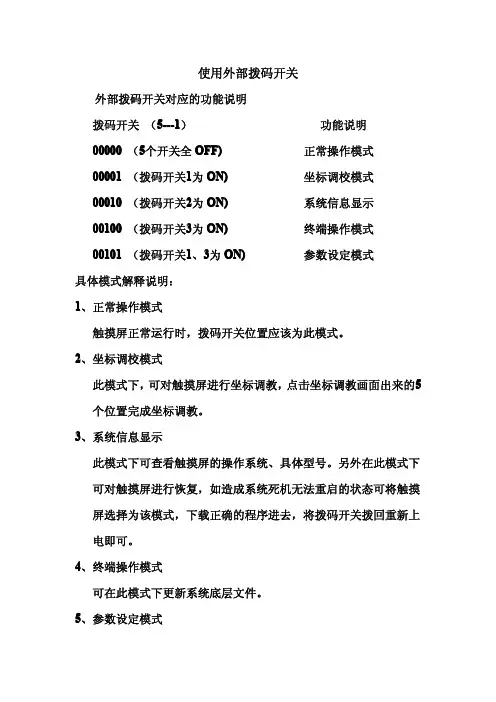

触摸屏参数设置

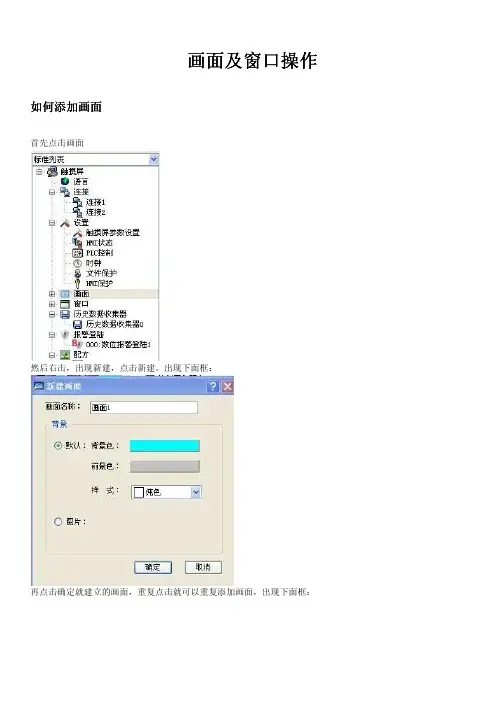

新建工程后，通过选择“工程管理器”菜单中的“设置”，
可以查看和更改触摸屏参数设置（如图所示）。如果“工程管理器”没显示出来，可以在查看”菜单下勾选“工程管理器”即可。
触摸屏一般参数设置
双击“工程管理器”下“设置”中的“触摸屏参数设置”选项，弹如下图示对话框：
1、首先在“型触摸屏号”的下拉框下选择相应的型号，该例
选用SK-070AS
2、显示模式：即调整画面的水平或者垂直显示方式，用户可根据屏的
安装方式来选择相应的显示模式水平或者垂直
水平显示方式：（一般为该安装方式）
垂直显示方式
3、触摸屏启动设置
启动画面：选择画面2为触控屏启动起来后显示的第一个画面
屏幕保护时间：设定不为0时，到设定时间关闭背光灯（例子为1
分钟关闭背光灯），设置为0时不使用此功能。
闪烁频率：即对带有标示类中有闪烁选项的对象或控件进
行闪烁频率的设定，可以通过直接输入和点击微调按
钮来改变闪烁频率的快慢。（默认）
触摸声音：对触摸屏操作时是否发出提示音
是否屏保画面：勾选后，可以从画面当中选出一画面来作
为屏保画面，到设定屏保时间后系统自动跳回屏
保画面。设置屏保画面为画面2.
是否载入画面：当选有此项时，触摸屏上电后会显示所选
的载入画面，并停留所设定的时间，然后转入启
动画面。设置启动载入LOGO，画面为LOGO画面。
根据以上设置后，触摸屏启动会先显示LOGO画面10s后，转到启动画面-画面2，如果1分钟内没有对屏进行操作，屏自动转到屏保
画面，再对屏进行操作时，自动跳回当前画面。
报警声音：当设定“有声音提示”时，有报警发生时触摸
屏可以通过蜂鸣器发出声音提示使用者，设定为“无
声音提示”，有报警时不会发出声音提示。
报警产生时闪烁画面：即当有报警产生的时候，用“画面
景色”交换有报警控件或者报警条画面的背景色，闪烁频
率与上面所描述得闪烁频率相同。
其他设置
隐藏鼠标光标：勾选上后，在触摸屏上隐藏鼠标的光标位置
浮点数设置：[标准]：规定浮点数的高字节在前，低字节在
后；[指定]：根据用户所选择的来确定高低字节的位置。
控件不能触控时，在该控件之上用用户选择的图片标示该控件不能触控。点
选择要添加的图片，选择透明的颜色，如果屏内不能触摸将显示此图。
如果不选择“使用客制标准”，控件不能操作时（无权操作）显示下面左边图片，按照上面设置后，显示右边图片。
操作方式：用户选择的是传统的用触摸操作还是接USB鼠标操作。用户密码设置
该页面有8项用户密码，每一项密码又有8个等级供用户选择，勾选“启用”可以启用当前用户组，用户可根据自己的需要改变用户组和密码，用户后面的8个等级选项，可以选择该用户组可以使用的权限。
默认用户等级：触摸屏初始的密码等级，现在设置为空。
允许上载组态：即选择了此选项，即可把该工程从HMI中上传
PC机中，否则不可以上载。
上载时输入密码：即上载该工程要输入相对应的密码12345678。最高权限密码：使用该密码12345可以开启所有受等级控制的控件。使能上载：使用该密码可以把HMI组态工程上载到PC中
权限操作：使用该密码可以进行所有的权限操作。
下载设置：
下载方式：即用户根据需要选择是USB连接下载，还是以太网连接下载。如选择的是用以太网方式下载，则需要设置IP地址和端口号（IP地址和端口号都是指HMI上的IP地址和端口号）。以下设置为触摸屏出厂设置的ip地址端口号，后面的都勾选上时，每次下载都会清除历史报警、历史数据、会下载配方，下载完成重启触摸屏。
清除历史报警记录：即下载时是否清除HMI之前存有的历史报警信息
下载后启动程序画面：即下载完毕后是否进入重启界面
清除历史数据记录：即下载时是否清除HMI之前存有的历史数据信息
配方下载：即是否下载当前工程的配方到HMI中。
下载图片选项：
保留图片为原格式：选择此选项，则在下载时保留用户选择的图片格式
不变
将图片转换为JPG格式：即在下载前把用户选择的所有图片都转换为
JPG格式后，再下载到HMI中。
存储位置和系统报警
存储位置：默认是把数据存储到本地(FLASH)中，用户选择历史数据、历史报警以的存储位置为“本地(FLASH)”、“U盘”或“SD卡”。选择下载到“U盘”或“SD卡”，可以根据自己的需要修改存储的名称。
系统报警
使用系统报警功能，有报警产生时，根据设置的系统报警选项，在每个画面的顶端或者底部显示当前的报警信息。如下图在顶端，有报警时候显示“有报警"的报警信息，颜色为红色。
报警条显示方式：“始终显示”是指报警一直显示；“周期显示”即报警在一定的周期内显示或消失，实现闪烁效果。
