案例2：网上选课系统
一、需求建模
（一）需求捕获
1、识别参与者：管理员、学生和数据库
Delete Course
图1：用例图
5、编写用例描述
在需求建模的初期，只需对重要的用例和对体系结构有影响的用例进行详细的编
写用例描述。
用例编号：UC01
用例名称：添加课程（AddCourse）：
主要参与者：管理员
前置条件：管理员进入管理界面
后置条件：管理员重新进入管理界面
基本事件流：
1 管理员选择进入登录界面，用例开始
2 系统提示输入管理员密码
3 管理员输入密码
4 系统验证密码
A1：密码错误
5 进入管理界面，系统显示目前所建立的全部课程信息。
6 管理员选择添加课程
7 系统提示输入新课程信息
8 管理员输入信息
9 系统验证是否和已有课程冲突
A2：有冲突
10 系统添加新课程，提示课程添加成功
11 系统重新进入管理主界面，显示所有课程
12 用例结束
其他事件流
A1：密码错误
1 系统提示再次输入
2 用户确认
3 三次错误，拒绝再次访问
4 否则进入添加课程事件流第5步
A2：有冲突
1 系统提示有冲突，显示冲突课程信息
2 用户重新输入
3 继续验证直到无冲突
4 进入添加课程事件流第10步
“删除课程”用例描述和“修改课程”用例描述与此类似。
用例编号：UC04
用例名称：选课（SelectCourse）
主要参与者：学生
前置条件：学生进入选课界面
后置条件：系统提示选课成功
基本事件流：
1 学生进入选课登录界面，用例开始。
2 系统提示输入学号和密码。
3 学生输入学号和密码。
4 系统验证
A1：验证失败
5 进入选课主界面
6 学生点击选课
7 系统显示所有课程信息 8 学生选择课程
9 系统验证课程是否可选 A2：不可选
10 系统提示课程选择成功，提示学生交费。 11 用例结束 错误流：
A1：验证失败
1 系统提示验证失败，提示重新进入。
2 三次失败，拒绝访问。
3 成功，转选课事件流5步。 A2：课程不可选
1 系统提示课程不可选及原因。
2 学生重新选课
3 重新验证直至成功。
4 转选课事件流第10步。 （三）建立概念模型 1、发现类
3、职责分析（得到图3：包含主要属性的概念模型）
图2：概念模型
People
Student
图3：包含主要属性的概念模型
（四）为用例建立交互模型和状态模型
注意：需求建模阶段的交互图重点在于描述用例的事件流，而不是体现类实际的消息传递顺序。在设计模型中的交互图在此基础上进一步细化。 （1）“添加课程”顺序图（见下图）
（2）
db : Database “课程”类状态图（见下图）
“添加课程”用例的活动图（见下图）
防灾科技学院 实习报告书 防灾科技学院灾害信息工程系 2015年制
实习所用软件简介： 系统的搭建平台选用的操作系统是Windows XP：Microsoft Windows XP是微软公司推出供个人电脑使用的操作系统，包括商用及家用的台式电脑等。2011年9月底前，Windows XP是世界上使用人数最多的操作系统，它的全球市场占有率达42%。2012年8月份，统治操作系统市场长达11年之久的Windows XP最终被Windows 7超越。 基于数据库的选课系统的数据管理所选得软件是SQL Server2008：SQL Server 2008 在Microsoft的数据平台上发布，可以组织管理任何数据。可以将结构化、半结构化和非结构化文档的数据直接存储到数据库中。可以对数据进行查询、搜索、同步、报告和分析之类的操作。SQL Server 2008 允许使用Microsoft .NET 和Visual Studio开发的自定义应用程序中使用数据，在面向服务的架构(SOA)和通过 Microsoft BizTalk Server 进行的业务流程中使用数据。信息工作人员可以通过日常使用的工具直接访问数据。 基于https://www.doczj.com/doc/1c3491250.html,的选课系统开发所选的开发工具 Visual Studio 2010：Microsoft Visual Studio 2010 是微软的一个综合性的应用程序生命周期管理工具套件，可供团队用于确保从设计到部署的整个过程都能取得较高质量的结果。无论是创建新的解决方案，还是改进现有的应用程序，都能针对不断增加的平台和技术（包括云和并行计算）将梦想变成现实。 基于系统的建模选择的画图软件viso：Office Visio 2007 是一款便于IT 和商务专业人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用具有专业外观的 Office Visio 2007 图表，可以促进对系统和流程的了解，深入了解复杂信息并利用这些知识做出更好的业务决策。Visio帮助创建具有专业外观的图表，以便理解、记录和分析信息、数据、系统和过程。使用 Visio 时，以可视方式传递重要信息就像打开模板、将形状拖放到绘图中以及对即将完成的工作应用主题一样轻松。
使用用例建模系统需求: ?介绍用例建模的优点. ?定义参与者和用例. ?描述用例模型图中可能出现的关系. ?介绍使用用例模型图的步骤 ?介绍用例的详细内容 An Introduction to Use-Case Modeling ?对于信息系统开发来说，最主要的挑战是能够从关联人员那里提取出正确的确实需要的系统需求，并以关联人员可以理解的方式进行说明，以便需求可以得到证实和验证。 ?构建一个软件系统最困难的部分是正确地确定要构建什么。 Fred Brooks User-centered development–重点是理解关联人员的需求。 Use-case modeling–使用业务事件（business events ）、发起事件的人（actor），以及系统如何响应这些事件（system responds to those events）。来建模系统功能的过程。 ?用例建模来源于面向对象建模技术，但该技术在非对象开发方法中也比较流行，因为它被广泛认为是定义、记录和理解信息系统功能需求的最佳实践。 Benefits of Use-Case Modeling ?提供了一个捕捉用户需求的工具 ?将系统分解成更易于理解（掌控）的小块 ?提供了与用户及其它关联人员进行交流的工具 ?提供了确定、分配、跟踪、控制和管理系统开发活动（尤其是增量和迭代开发）的手段 ?为定义测试计划和测试用例提供基础 Benefits of Use-Case Modeling (continued) ?为用户文档和系统开发文档提供基准 ?提供了需求跟踪的工具 ?提供确定数据对象和实体的起点 ?提供了用户和系统接口的说明 ?提供了驱动系统开发的一个框架 Use case– a behaviorally related sequence of steps (scenario), both automated and manual, for the purpose of completing a single business task. 用例是一系列行为上相关的步骤（场景），既可以是自动的也可以是手工的，其目的是完成一个单一的业务任务。 包括两部分： Use-case diagram：用例图 Use-case narrative：用例描述
网上选课系统总体设计说明书
1.导言 1.1目的 目的旨在推动软件的规范化，使设计人员遵循统一的概要设计书写规范，节省制作文档的时间，降低系统实现的风险，做到系统设计资料的规范性和全面性，以利于系统的实现、测试、维护、版本升级等。 1.2范围 软件设计总体结构设计、全局数据库和数据结构设计、外部接口设计、主要部件功能分配设计、部件之间的接口设计等方面的内容。 1.3命名规则 变量对象命名规则：申明全局变量、局部变量对象的命名规则。 数据库对象命名规则：申明数据库表名、字段名、索引名、视图名等对象的命名规则。 1.4术语定义 表1-1 术语定义或解释表
1.5参考资料 [1]用户需求报告 [2]软件开发合同 [3]数据库设计规范 [4]命名规范 1.6相关文档 [1]《详细设计说明书》 [2]源程序清单 [3]测试计划及报告 [4]《用户使用手册》
1.7版本更新记录 表1-2 版本更新记录 2.总体设计 2.1总体结构设计 总体结构示意图：
图2-1 总体结构示意图 2.2运行环境设计 该软件系统的运行环境： 硬件平台： 最低配置：奔腾4处理器、512内存、60G硬盘。 建议配置：奔腾双核T4400 2.2GHZ及其以上 2G内存、320G硬盘 外设的要求：键盘、鼠标、显示器。 软件平台： A：windows 98 以上的操作系统 B：Myeclipse 和 pl/sql C：Microsoft office 网络平台： 通信协议、通信带宽。 2.3子系统清单 表2-1 子系统清单
2.4功能模块清单 表2-2 功能模块清单 3.模块功能分配 3.1专用模块功能分配 3-1 专用功能模块分配 表
案例2：网上选课系统 一、需求建模 （一）需求捕获 1、识别参与者：管理员、学生和数据库 Delete Course 图1：用例图
5、编写用例描述 在需求建模的初期，只需对重要的用例和对体系结构有影响的用例进行详细的编
写用例描述。 用例编号：UC01 用例名称：添加课程（AddCourse）： 主要参与者：管理员 前置条件：管理员进入管理界面 后置条件：管理员重新进入管理界面 基本事件流： 1 管理员选择进入登录界面，用例开始 2 系统提示输入管理员密码 3 管理员输入密码 4 系统验证密码 A1：密码错误 5 进入管理界面，系统显示目前所建立的全部课程信息。 6 管理员选择添加课程 7 系统提示输入新课程信息 8 管理员输入信息 9 系统验证是否和已有课程冲突 A2：有冲突 10 系统添加新课程，提示课程添加成功 11 系统重新进入管理主界面，显示所有课程 12 用例结束 其他事件流 A1：密码错误 1 系统提示再次输入 2 用户确认 3 三次错误，拒绝再次访问 4 否则进入添加课程事件流第5步 A2：有冲突 1 系统提示有冲突，显示冲突课程信息 2 用户重新输入 3 继续验证直到无冲突 4 进入添加课程事件流第10步 “删除课程”用例描述和“修改课程”用例描述与此类似。 用例编号：UC04 用例名称：选课（SelectCourse） 主要参与者：学生 前置条件：学生进入选课界面 后置条件：系统提示选课成功 基本事件流： 1 学生进入选课登录界面，用例开始。 2 系统提示输入学号和密码。 3 学生输入学号和密码。 4 系统验证 A1：验证失败 5 进入选课主界面 6 学生点击选课
网上选课UML设计 网上选课系统主要包括如下功能：管理员通过管理界面进入，建立本学期要开的各种课程、将课程信息保存在数据库里并可以对课程进行改动和删除。学生通过客户机浏览器根据学号和密码进入选课界面，在这里学生可以进行三种操作：查询已选课程、选课以及付费。同样，通过业务层，这些操作结果存入数据库中。 本系统拟使用Java语言通过三层模型实现：数据核心层，业务逻辑层和接入层。其中，数据核心层包括对于数据库的操作；业务逻辑层作为中间层对用户输入进行逻辑处理、再映射到相应的数据层操作；而接口层包括用户界面，包括系统登入界面、管理界面、用户选课界面等。 本系统涉及的用户包括管理员（Registrar）和学生（Student），他们是用例图中的活动。数据库管理系统是另外一个活动者。 注：因为付费方式的多样化，所以在此将不讨论涉及到付费有关的设计。 1．1用例图 1．1．1事件流 ①添加课程事件流： 1.管理员选择进入管理界面，用例开始。 2.系统提示输入管理员密码。 3.管理员输入密码。 4.系统验证密码。 A1：密码错误 5．进入管理界面，系统显示目前所建立的全部课程信息。 6．管理员选择添加课程。 7．系统提示输入新课程信息。 8．管理员输入信息。 9．系统验证是否和已有课程冲突。 A2：有冲突 10．系统添加新课程，提示课程添加成功。 11．系统重新进入管理主界面，显示所有课程。 12．用例结束。 其他事件流： A1：密码错误 1．系统提示再次输入。 2．用户确认。 3．三次错误，拒绝再次访问。 4．否则进入添加课程事件流第5步。 A2：有冲突 1．系统提示冲突，显示冲突课程信息。 2．用户重新输入。 3．继续验证直到无冲突。 4．进入添加课程事件流第10步。 注：删除课程事件流和修改课程事件流与此类似，在此不再详述。 ②选课事件流：
公司人事管理系统需求模型 1.项目背景 项目名称：公司人事管理系统 用户：公司员工和管理员、系统管理员 项目建设背景：随着计算机技术、网络技术和信息技术的发展，现在办公系统更趋于系统化、科学化和网络化。网络办公自动化系统是计算机技术和网络迅速发展的一个办公应用解决方案，它的主要目的是实现信息交流和信息共性，提供协同工作的手段，提高办公的效率，让人们从繁琐的有纸办公中解脱出来。 2.需求模型 建立一个模型，需求分析是第一步，首先对点名系统系统需求进行分析，识别系统的用户和相关外部系统，以确定系统的角色，它可以帮助界定软件系统的边界，引导和发掘用户需求；其次再依据系统功能来确立系统的用例模型。 2.1.业务需求 1.系统操作简单，界面友好； 2.规范、完善的基础信息设置； 3.支持多人操作，要求有权限分配功能； 4.为了方便用户，要求系统支持多条件查询； 5.对员工信息在需要时打印不同需求的报表； 6.支持数据更新调整； 7.当外界环境干扰本系统时，系统可以自动保护原始数据的安全。 2.2.用户需求 1、员工可以实现的功能： 注册：主要实现员工的注册，创建自己的账户密码； 用户登录：登录应用程序查看自己的信息； 修改密码：修改用户自己的密码； 查看信息：员工查询自己的基本信息、职位、薪水等。
2、管理员实现的功能： 注册：主要实现管理员的注册，创建自己的账户密码； 管理员登录：登录应用程序查看、管理信息； 员工调用：查看修改员工的调动信息； 查看信息：统计与查询员工基本信息； 员工考评：记录员工考评信息； 员工调薪：管理员工对员工的薪水调整； 职称评定：评定和记录员工的职称信息； 培训管理：管理员工的培训信息。 3、系统管理可以实现的功能： 报表输出：将需要的信息以报表形式输出打印； 数据备份：管理员（或DBA）备份数据； 数据恢复：病毒，黑客等破坏数据库后对数据进行恢复； 系统管理：主要对用户的密码、管理权限的设置等。
网上选课系统 详细设计说明书 学院：计算机科学技术学院 专业：软件工程 班级：08-2班 组长：张一帆 组员：田晓磊张雪杨景隆潘萌
1 引言 1.1编写目的 随著WWW(World Wide Web) 及Internet 的快速发展及日渐普及,学校校务行政的电脑化也迈入以网络为基础的新纪元.选课系统是大学教务系统中非常重要一环,由于牵涉到每一学生该学期的学习,加上新的课程设计中,大量的选修与更具弹性的措施,使得传统的人工作业不合时宜,半自动的语音选课亦不能满足这些新需求;网际网路的兴起,使我们有机会重新检讨选课的作业流程,以及如何运用网路其不受时空限制的特性进行选课作业流程的改善.为了提高学校教务工作的效率，更加合理的利用既有的资源，减少传统选课方式给学生带来的不便和麻烦，网上选课系统的采用被提上日程。此外，学生公寓宽带的安装使得学生能够在寝室非常方便的获取网络资源。这又为网上选课系统被广大同学接受提供了必要的资源。在以往学生常常抱怨不易找到所要资讯,以及选课期间同学因怕额满选不到理想的课,都挤在第一天选课造成塞车严重,而且若第一天有课的同学便常因抢不到理想的课而忿忿不平.此外在选课时同学们必须先查好所欲选之课程代码再来选课,为此教务处每学期要印出各系所开课表供学生查询选课资讯,即使每两人共用一册数量仍相当庞大且选课后课表便没用处,而且一旦调课或开课上的变更,无法及时异动,一方面造成纸张资源的浪费,另一方面学生即使先查好课表再去选课,也无法确定自己的课表,既不方便又费时.在预选课后教务处人员要印一次点名计分册给老师,到了加退选后因选课有异动又得再印一次最新的选课名册给任课老师,造成教务处人员的重复工作负担,对老师而言,必须仰赖教务处工作人员的处理及列印,自己无法随时掌握选课学生名单,也甚不方便.每学期到了学期末同学们最关心的成绩,必须等收到成绩单才能知道自己的成绩,若要历年成绩单也要等开学后到教务处填申请单,再去出纳组缴费过一天后才能来领取.因此,如何建立一个方便且即时的成绩管理系统,以伴随选课系统也是十分迫切的.为了建立一个方便,公平,又有效率的选课系统,我们决定规划一个植基于网际网路的网路选课系统,并实现下列几个主要的目的: (1).提升选课公平性； (2).缩短选课时间,提高效率； (3).节省课表列印经费并节省人力； (4).学生可即时上网查询单学期或历年成绩 1.2项目背景
利用“4+1”视图建模方法进行“网上选课系统”软件体系结构设计 所学专业：软件工程 年级班级： 2010级软工-2 班 所属小组：第六组 组负责人：耿奇云 组内成员：耿奇云郜振南杨建威 成员学号: 1010107041 1010107040 1010107054 河南农业大学信息与管理科学学院 2012年12月19日
一、引言 (一)运用4+1视图方法：针对不同需求进行架构设计 要开发出用户满意的软件并不是件容易的事，软件架构师必须全面把握各种各样的需求、权衡需求之间有可能的矛盾之处，分门别类地将不同需求一一满足。Philippe Kruchten提出的4+1视图方法为软件架构师"一一征服需求"提供了良好基础，如图1示。 图1运用4+1视图方法针对不同需求进行架构设计场景视图：场景视图关注案例描述，即对案软件需求的功能描述和非功能描述；对应于UML建模中的用例建模。 逻辑视图：逻辑视图关注功能，不仅包括用户可见的功能，还包括为实现用户功能而必须提供的"辅助功能模块"；它们可能是逻辑层、功能模块等。 开发视图：开发视图关注程序包，不仅包括要编写的源程序，还包括可以直接使用的第三方SDK和现成框架、类库，以及开发的系统将运行于其上的系统软件或中间件。开发视图和逻辑视图之间可能存在一定的映射关系：比如逻辑层一般会映射到多个程序包等。 处理视图：处理视图关注进程、线程、对象等运行时概念，以及相关的并发、同步、通信等问题。处理视图和开发视图的关系：开发视图一般偏重程序包在编译时期的静态依赖关系，而这些程序运行起来之后会表现为对象、线程、进程，处理视图比较关注的正是这些运行时单元的交互问题。
网上选课系统的设计与实现（代码） 目录 摘要 (1) ABSTRACT (2) 第一章引言 (3) 1.1课题背景及意义 (3) 1.2开发工具的选用及介绍 (3) 1.3课题的可行性分析 (5) 第二章系统总体分析与设计 (6) 2.1设计构想 (6) 2.2界面规划 (7) 2.3数据流程规划 (8) 第三章数据库设计与实现 (9) 3.1数据库系统分析 (9) 3.2数据库逻辑设计 (11) 第四章登录界面详细设计 (14) 4.1界面设计 (14) 4.2管理员/教师/学生登录功能 (14) 4.3密码修改页面 (18) 第五章管理员详细设计 (22) 5.1界面设计 (22) 5.2设计方法 (22) 第六章测试及设计过程中的问题及解决 (27) 6.1数据库的连接 (27) 6.2参数的传递 (27) 6.3运行环境 (28) 第七章结论 (29) 致谢 (30)
参考文献 (31)
摘要 在没有学生选课系统之前，选课方法是随堂报名，这种方法虽然简单，但是造成选课的盲目性和教务处处理选课数据的繁重性，并且容易发生数据丢失和统计错误。为了减轻教务处工作量，以及更加合理的分配教学资源，对学生选课系统进行设计和开发。 本文主要针对学生选课系统管理员端，以及登录，注销，修改密码这些功能的设计和开发。针对管理员的功能，主要从管理员对教师，学生，院系，课程，以及管理员自身信息功能的添加，查看，修改，删除进行了设计和开发，实现了对教师，学生，院系，课程，以及管理员自身信息的管理功能。 学生选课系统的基本设计思想是使用B/S结构来开发，另外着重讨论了用https://www.doczj.com/doc/1c3491250.html,技术和SQL Server 2000来开发该系统,并给出了主要部分的实现代码及控件的使用，另外还对控件的优点进行讨论。系统在Windows XP系统和https://www.doczj.com/doc/1c3491250.html,平台下开发完成，使用C＃作为开发语言。由于架构比较合理，系统有较高的安全性和较好的使用性能。其中连接数据库的字符串可随时在web.config里修改，增加了配置的灵活性，保证了数据库的安全。 关键词：学生选课，https://www.doczj.com/doc/1c3491250.html,,B/S结构，管理员端
题目：UML系统分析设计、建模与实现学号：100430112022 姓名：杨家建 专业：计算机技术 指导教师：舒远仲
U M L 系统分析设计与建模 以简单的学生选课系统进行详细的系统分析与建模。 (一)系统用例图 1.首先根据需求分析可知：管理员维护课程信息，对其进行添加、修改、删除等。学生可以在线查询课程信息，并进行选课，也可以在规定时间内更改选修的课程。我们发现系统中的参与者有：管理员和学生，然后从参与者的角度就可以发现系统的用例，并绘制出系统的用例图，如图1所示： 2.对部分用例进行描述： “添加课程”用例 1） 用例名：添加课程 2） 执行者：管理员 3） 目的：管理员通过系统界面进入，添加所要开设的课程，确认无误后将其信息保 存到数据库中，以供学生选择。 4） 过程描述： 5） 管理员选择进入管理界面，用例开设 6） 系统提示输入管理密码 7） 管理员输入密码 8） 系统验证密码 9） A1:密码错误 ?1 ????????? ???? ????
10）进入管理界面，系统显示目前所建立的全部课程信息 11）管理员选择添加课程 12）系统提示输入新课程信息 13）管理员输入信息 14）系统验证是否和已有的课程冲突 15）A2：有冲突 16）10）系统添加新课程，提示课程添加成功 17）11）系统重新进入管理界面，显示所有课程 18）12）用例结束 19）异常事件流处理： 20）A1：密码错误：1）系统提示再次输入。2)用户确认后进入第5)步。 21）A2：有冲突：1)系统提示冲突，显示冲突的课程信息。2）用户重新输入，验证无误后进入第10）步。 “选课”用例 1）用例名：选课 2）执行者：学生 3）目的：学生进入选课系统界面，浏览的课程，最后选择一门自己喜欢的课程并提交。 4）过程描述： 5）1）学生进入选课登录界面，用例开始 6）2) 系统提示输入学号与密码 7）3) 学生输入学号与密码 8）4）系统验证 9）A1：验证错误 10）5) 进入选课主界面 11）6）学生点击选课 12）7）系统显示所有课程信息 13）8）学生选择课程 14）9）系统验证课程是否可选 15）A2：不可选 16）10）系统提示课程选择成功 17）11）用例结束 18）异常事件流处理： 19）A1：验证错误：1）系统提示验证错误，提示重新输入。2）验证成功，进入第5）步 20）A2：不可选1)系统提示课程不可选及原因。2）学生重新选课。3）验证成功后进入第10）步 “修改”用例 1）管理员选择进入管理界面，用例开设 2）系统提示输入管理密码 3）管理员输入密码 4）系统验证密码 A1:密码错误 5）进入修改主界面，系统显示目前所建立的全部课程信息 6）管理员选择要修改的课程
《网上选课系统》课程设计 20111 / 2012 学年第 1 学期 姓名：____黄勇、王超、陈云_____ 专业：____计算机科学与技术_____ 班级：_______0905092___________ 指导教师：周蓓、周荣、许秀兰、王剑 计算机科学与工程学院 2011
一、系统简介 (3) 1.1系统基本功能简介 (3) 1.2系统需求分析 (3) 1.2.1业务流程分析 (4) 1.2.2数据流分析 (8) 1.2.3数据字典 (11) 二、系统设计 (13) 2.1数据库设计 (13) 2.1.1概念结构设计 (13) 2.1.2逻辑结构设计 (16) 2.2系统模块设计 (22) 三、系统实现 (25) 3.1实现概况 (25) 3.2 登录模块 (26) 3.2.1程序流程图 (26) 3.2.2关键代码 (26) 3.3 排课模块 (29) 3.4选课模块 (32) 3.4.1程序流程图 (32) 3.4.2选课的存储过程 (33) 3.5其他模块简介 (34) 3.6系统界面设计 (35) 3.6.2选课主界面 (35) 结论 (38)
一、系统简介 1.1系统基本功能简介 网上选课系统是根据大学的选课的网上申请与管理而进行开发设计的是实现选课的网上申请与安排，管理。 此系统功能主要根据角色的不同而设置了不同的权限，例如管理员具管理此系统的全部权限（设置选课时间的开放时间），增删改学生，老师，管理员，发布选课信息，排课等。 学生随时都可以进入系统查看选课信息，等选课开放时间开放后能进行自主选课，取消所选课程。 教师没有时间限制，随时可以登录观看自己的上课时间，地点。 1.2系统需求分析 通过对系统需求进行分析，系统中设有三类用户：管理员，教师，学生期末管理员开放成绩输入的时候输入学生成绩。各用户的具体描述如下：（1）管理员 描述：管理员维护整个系统，包括发布选课信息，设置选课时段，选课前学生只能登录查看选课通知，不能选课；选课结束，学生不能再进行选课更改，只能查看选课信息。管理让学生所选的课程。增删改学生、老师，管理员信息。选课结束后，管理员手动进行排课，排课时数据库中有各种验证来验证排课信息的冲突，排完课后，发布排课信息，让老师，学生进行查看,设置成绩输入的开放时间。 （2）教师 描述：只能查看选课通知，排课安排，根据上课时间，地点准备教学资料，期末管理员开放成绩输入的时候输入学生成绩。 （3）学生： 描述：选课前查看选课通知，不能进行选课；等待到选课时间段后，

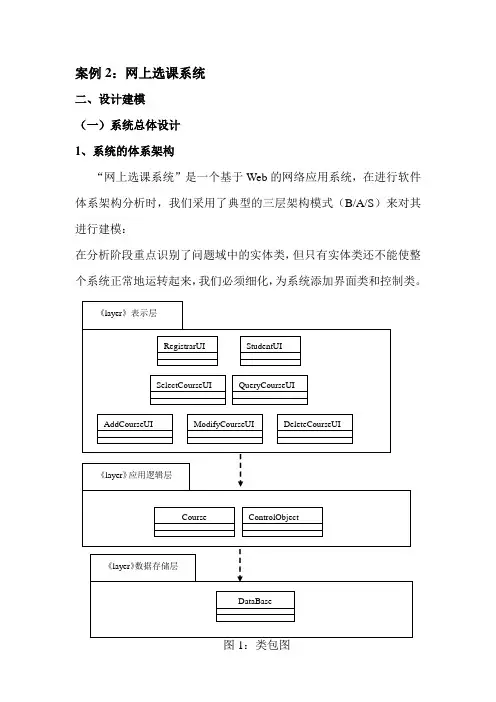

案例2：网上选课系统 二、设计建模 （一）系统总体设计 1、系统的体系架构 “网上选课系统”是一个基于Web的网络应用系统，在进行软件体系架构分析时，我们采用了典型的三层架构模式（B/A/S）来对其进行建模： 在分析阶段重点识别了问题域中的实体类，但只有实体类还不能使整个系统正常地运转起来，我们必须细化，为系统添加界面类和控制类。
