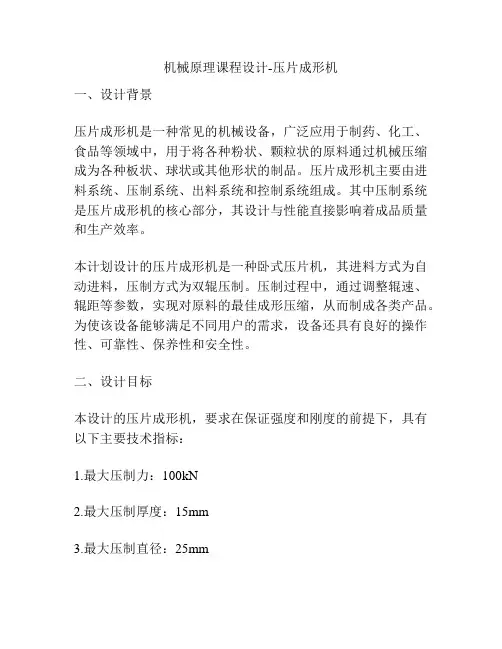

压片成形机
设计题目
机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。
机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。
（1）总功能要求
设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉或药粉）定量送入压形位置，经压制成后脱离该位置。机器的整个工作过程（送料-压形- 脱离）均自动完成。该机器可以压制陶瓷圆形片坯和药剂（片）等。
（2）工作原理
1、压片成型机工艺动作分解：
⑴ 干粉料均匀筛入圆筒形型腔（图1.2.2a）
⑵下冲头下沉3mm预防上冲头进入型腔时粉料扑出（图122b ）⑶ 上和下冲头同时加压（图1.2.2c）,并保持一段时间。
⑷ 上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d ）。
⑸料筛推出片坯（图1.2.2a ）。
1、冲头压力100 000N 150 000N
2、生产率15 片/min 20 片/min
3、机器运转不均匀系数0.08 0.10
4、电机转速970r/mi n 1450r/min
（1 ）设计要求
⑴ 压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。
⑵ 画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时
间和空间上不能出现干涉。
⑶ 设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小
曲率半径，计算凸轮轮廓线。
⑷ 设计计算齿轮机构，确定传动比，选择适当的摸数。
⑸ 对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如
果是采用连杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算
飞轮转动惯量。
⑹ 编写设计计算说明书。
⑺学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。
（2）上冲头和下冲头与料筛的设计要求
⑴ 上冲头完成往复直移（与动铅垂上下），下移至重点后有短时间的间歇，起保压
作用，保压时间为0.4s左右。因为冲头上升后要留有料筛进入的空间，故冲头
行程为90~100mm因为冲头压力比较大，因而加压机构应有增力功能（图
1.3.2a ）。
⑵下冲头先下沉3mm然后上升8mm加压后停歇保压，继而上升16mm将成形片坯顶到
与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm, 到待料位置（图
1.3.2b ）。
⑶ 料筛在模具型腔上方往复振动筛料，然后向左退回。待批料成型并被推
出型腔后，料筛在台面上右移约45~50mm推卸片坯（图1.2.3c ）。
⑴各执行机构应包括：实现上冲头运动的主加压机构和实现下冲头运动的辅助加压机构和实现料筛运动的上下料机构。各执行机构必须能满足工艺的运动要求，可以有多种不同型式的机构选用。
⑵由于压片成形机的工作压力比较大，行程短，一般采用肘杆式增力冲压机构
作为主体机构。它是由曲柄摇杆机构滑块机构串接而成。先设计摇杆滑块机构，为了
保压，要求摇杆在铅垂位置的土2°范围内的滑块的位移量三0.4mm据此可得摇杆长度：
A =-
式中：厂为摇杆滑块机构中连杆与摇杆长度之比，一般取1~2。根据
上冲头的行程长度，即可得摇杆的另一极限位置，摇杆的摆角以小于60。为谊。
设计曲柄摇杆机构时，为了“增力”，曲柄的回转中心可在摇杆活动链和垂于摇杆铅垂位置的直线上适当选取，以改善机构在冲头下极限位置附近的传力性能。
根据摇杆的三个极限位置（土2°位置和另一个极限位置），设定与之对应的曲柄三个位置，其中两个对应于摇杆的两个极限位置，曲柄应在与连杆共线的位置，曲柄另一个位置可根据保压时间来设定，因此可根据两连架杆懂得三组对应位置来设计此机构。设计完成后，应检查曲柄存在条件，若不满足要求，则重新选择曲柄回转中心。也可以在选择曲柄回转中心以后，根据摇柄两个极限位置时曲柄和连杆共线的条件，确定连杆和曲柄长度。在检查摇杆在铅垂位置土2°时，应
该注意曲柄对应转角是否满足保压时间要求。曲柄回转中心距摇杆铅垂位置越远，机构行程速比系数越小，冲头在下极限位置附近的位移变化越小，但机构尺寸越大。
⑶ 辅助加压机构可采用凸轮机构，推杆运动线图可以根据运动循环图确定
设计时，要正确确定凸轮基圆半径。为了便于传动，可以将筛料机构置于主体机构曲柄同侧。整个机构系统采用一个电动机集中驱动。要注意主体机构曲柄和凸轮机构起始位置间的相位关系，否则机器将不能正常工作。
⑷ 可以通过对主体机构进行运动分析，以及冲头相对于曲柄转角的运动线图，检查保压时间是否近似满足要求。进行机构动态静力分析时，要考虑各杆（曲柄除外）的惯性力和惯性力偶，以及冲头的惯性力。冲头质量m冲和各杆质量m
杆（各杆质心位于杆长中点）以及机器运转不均匀系数均见表1,则各杆对质心
轴的转动惯量可求。认为上下冲头同时加压和保压时生产阻力为常数。飞轮的安
装位置由设计者自行确定，计算飞轮转动惯量时可以不考虑其他机构的转动惯量。确定电动机所需要功率时还要考虑下冲头运动和筛料运动所需功率。
二、上冲头运动方案设计及选择
2.1方案一
此设计优缺点：
方案1采用的是凸轮机构的设计方案。如图所示，该机构由2个可动构件和机架组
成，包含1个高副和2个低副，其自由度F = 3*2 - 2*2 - 1*1 = 1，其自由度也等
于原动件个数，故其运动也确定。
机构中，能满足上冲头的设计保压
要求，不过在下压过程中只依靠从动件自身的重力，下压力
不足，且传动性不及
方案1好，并且由于从动件的形成较大，故凸轮在设计制造时的尺寸也会很大，而且凸
轮与滚子之间为点接触易磨损。所以予以否决。
2.2方案二
此设计优缺点：
方案2采用的是气缸做为动力
的设计方案。如图所示该机构由7
个可动构件和机架组成，包含10个
低副，其自由度为F = 3*7
&

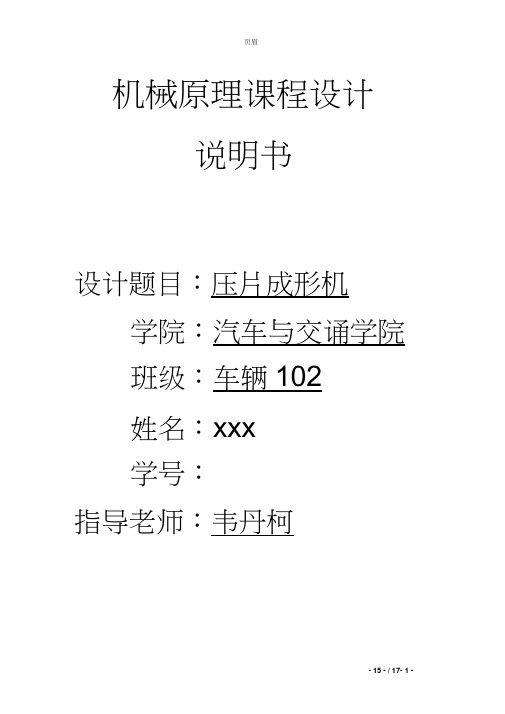

机械原理课程设计 说明书 设计题目：压片成形机学院：汽车与交通学院班级：车 辆102 姓名：xxx 学号： 指导老师：韦丹柯 目录 1?设计题目 (1) 2?工作原理及工艺动作过程 (3) 3?设计原始数据及设计要求 (4) 4?功能分解及机构选用 (5) 5?重要机构方案评估及数据 (10)
6.总设计方案图及各执行机构的尺寸计算 (13) 7?心得体会 (15) 8?参考书目 (15) 1?设计题目：压片成形机 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉、药粉）定量送入压形位置，经压制成形后脱离该位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制陶瓷圆形片坯、药剂（片）等。 2.工作原理及工艺动作过程 1.干粉料均匀筛入圆筒形型腔。 2.下冲头下沉3mm，预防上冲头进入型腔是粉料扑出。 3.上、下冲头同时加压，并保持一段时间。 4.上冲头退出，下冲头随后顶出压好的片坯。
21 其工艺动作的分解如图1、2、3、4 料筛 儿3 .设计原始数据及设计要求 1、.压片成形机设计数据 、 、下 电动机转速/（7mi 1 型 50 5 讥冲头压力/N : 1 50 000; 机器运转不 生产率/（片/min ---- 下冲— 均匀系数/ 5 : 0.10； 2、上冲头、下电头、送料筛的设计要求 1）.上冲头完成往复直下冲运动（铅锤上下） ，下移至终点后有短寸间的停歇, 起保压作用，保压时间为0.4秒左右。因冲头上升后要留有料筛进入的空 5.料筛推出片坯。间，故冲头行程为90 ~ 100mm。因冲头压力较大，因而加压机构应 有增力功能（如图1.2a ）。 （2）.下冲头先下沉3mm ，然后上升8mm ，加压后停歇保压，继而上升16mm ，将成型片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm ，到粉料 片 冲 ):10；
设计题目 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。 机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。 （1）总功能要求 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉或药粉）定量送入压形 位置，经压制成后脱离该位置。机器的整个工作过程（送料-压形-脱离）均自动完成。该机器可以压制陶瓷圆形片坯和药剂（片）等。 （2）工作原理 1、压片成型机工艺动作分解：
⑴ 干粉料均匀筛入圆筒形型腔（图1.2.2a ）。 ⑵下冲头下沉3mm预防上冲头进入型腔时粉料扑出（图1.2.2b） ⑶ 上和下冲头同时加压（图1.2.2c）,并保持一段时间。 ⑷ 上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d ）。 ⑸料筛推出片坯（图1.2.2a ）。 1、冲头压力100 000N 150 000N 2、生产率15 片/min 20 片/min 3、机器运转不均匀系数0.08 0.10 4、电机转速970r/min 1450r/mi n （1）设计要求 ⑴ 压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。 ⑵ 画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。 ⑶ 设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。 ⑷ 设计计算齿轮机构，确定传动比，选择适当的摸数。 ⑸对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如果是采用连 杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算飞轮转动惯量。 ⑹ 编写设计计算说明书。 ⑺学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。 （2）上冲头和下冲头与料筛的设计要求 ⑴上冲头完成往复直移（与动铅垂上下），下移至重点后有短时间的间歇，起保压作用，保 压时间为0.4s左右。因为冲头上升后要留有料筛进入的空间，故冲头行程为90~100mm 因为冲头压力比较大，因而加压机构应有增力功能（图 1.3.2a ）。 ⑵ 下冲头先下沉3mm然后上升8mm加压后停歇保压，继而上升16mm将成形片坯顶到与台 面平齐后停歇，待料筛将片坯推离冲头后，再下移21m m到待料位置（图
机械原理课程设计 题目：干粉压片机 学校：洛阳理工学院 院系：机电工程系 专业：计算机辅助设计与制造 班级：z080314 设计者：李腾飞（组长）李铁山杜建伟 指导老师：张旦闻 2010年1月1日星期五
课程设计评语 课程名称：干粉压片机的机构分析与设计 设计题目：干粉压片机 设计成员：李腾飞（组长）李铁山杜建伟 指导教师：张旦闻 指导教师评语： 2010年1月1日星期五
前言 干粉压片机装配精度高，材质优良耐磨损，稳定可靠，被公认为全国受欢迎产品。特别是现在的小型干粉压片机，市场前景很好。很多小型企业不可能花高价去买大型的，而且得不尝试，所以小型压片机更少中小型企业青睐。例如蚊香厂、鱼药饲料厂、消毒剂厂、催化剂厂都相继使用。本机还可改为异形冲模压片。由于该机型相对于其他机型压力较大，压片速度适中，因而受到生产奶片、钙片、工业、电子异形片的厂家欢迎。相信本厂品会给您带来良好的企业效应。 编者：洛阳理工学院第二小组 日期：2010年1月1日星期五
目录 一. 设计题目 (5) 1.工作原理以及工艺过程 (5) 2.原始数据以及设计要求 (5) 二. 设计题目的分析 (5) 1. 总功能分析 (5) 2. 总功能分解 (5) 3. 功能元求解 (6) 4. 运动方案确定 (7) 5. 方案的评价 (9) 6. 运动循环图 (10) 7. 尺度计算 (11) 8.下冲头对心直动滚子推杆盘形凸轮机 (13) 9.下冲头对心直动滚子推杆盘形凸轮机的位移曲线 (13) 三. 干粉压片机各部件名称以及动作说明 (14) 四. 参考书目 (14) 五. 新得体会 (14)
压片成形机 设计题目 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。 机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。 （1）总功能要求 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉或药粉）定量送入压形位置，经压制成后脱离该位置。机器的整个工作过程（送料-压形- 脱离）均自动完成。该机器可以压制陶瓷圆形片坯和药剂（片）等。 （2）工作原理 1、压片成型机工艺动作分解： ⑴ 干粉料均匀筛入圆筒形型腔（图1.2.2a）
⑵下冲头下沉3mm预防上冲头进入型腔时粉料扑出（图122b ）⑶ 上和下冲头同时加压（图1.2.2c）,并保持一段时间。 ⑷ 上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d ）。 ⑸料筛推出片坯（图1.2.2a ）。 1、冲头压力100 000N 150 000N 2、生产率15 片/min 20 片/min 3、机器运转不均匀系数0.08 0.10 4、电机转速970r/mi n 1450r/min （1 ）设计要求 ⑴ 压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。 ⑵ 画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时 间和空间上不能出现干涉。 ⑶ 设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小 曲率半径，计算凸轮轮廓线。 ⑷ 设计计算齿轮机构，确定传动比，选择适当的摸数。 ⑸ 对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如 果是采用连杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算 飞轮转动惯量。 ⑹ 编写设计计算说明书。 ⑺学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。 （2）上冲头和下冲头与料筛的设计要求 ⑴ 上冲头完成往复直移（与动铅垂上下），下移至重点后有短时间的间歇，起保压 作用，保压时间为0.4s左右。因为冲头上升后要留有料筛进入的空间，故冲头 行程为90~100mm因为冲头压力比较大，因而加压机构应有增力功能（图 1.3.2a ）。 ⑵下冲头先下沉3mm然后上升8mm加压后停歇保压，继而上升16mm将成形片坯顶到
机械原理课程设计课程设计说明书 压片成型机 2020年7月12日
目录 目录 (1) 一、设计题目： (3) 1. 压片成型机介绍 (3) 2. 设计说明 (3) 3. 压片成形机的工艺动作 (4) 4. 上冲头、下冲头与送料筛的动作关系 (5) 5. 压片成型机的设计原始数据 (5) 6. 设计要求 (7) 7. 设计提示 (8) 二、机构设计方案 (10) 1．上冲头设计 (10) 2．送料筛设计 (12) 3．下冲头设计 (13) 4．机构选择 (14) 5．运动协调设计 (15)
三、运动循环图设计 (16) 四、设计步骤 (17) 1. 上冲头摇杆滑块机构尺寸设计： (17) 2. 下冲头凸轮设计 (19) 3. 传动比设计 (20) 五、课程设计小结 (21) 六、参考书目 (22) 七、附录 (22)
一、设计题目： 1.压片成型机介绍 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉、药粉）定量送入压形位置，经圧制成形后脱离位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制陶瓷圆形片坯、药剂（片）等。 2.设计说明 1)压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。 2)画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。 3)设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。 4)设计计算齿轮机构，确定传动比，选择适当的摸数。 5)对连杆机构进行运动设计。并进行连杆机构的运动分
课程设计说明书课程名称：压片成型机 专业：机械设计制造及其自动化 班级： B130205 姓名：张军 学号： B13020524 指导老师：阮红芳 2016 年 1 月 5 日
目录 一、前言 (2) 二、课程设计目的 (3) 三、压片成型机工作原理及工艺流程分析 (3) 四、设计要求及参数 (5) §4-1 设计要求与部分参数 (5) §4-2 设计提示 (7) 五、设计方案 (8) §5-1 整体机构动作分析 (8) §5-2 单元机构动作分析 (8) §5-3 单元机构方案拟定 (9) §5-4 机构整体系统方案拟定 (10) §5-5 单元机构参数计算 (12) §5-6 传动比设计及动力选取 (15) §5-7 系统综合方案评价 (17) 六、自我评价与总结 (17) 七、参考书目 (18)
一．前言 现在世界各国间的竞争主要表现为综合国力的竞争。要提高我国综合国力，就要在一切生产部门实现生产的机械化和自动化，这就需要创造出大量的、种类繁多的、新颖优良的机械来装备各行各业，为各行业的高速发展创造有利条件。而任何新技术、新成果的获得，莫不依赖于机械工业的支持。所以，机械工业是国家综合国力发展的基石。 为了满足各行各业和广大人民群众日益增长的新需求，就需要创造出越来越多的新产品。现代机械工业对创造型人才的渴求与日俱增。当今世界正经历着一场新的技术革命，新概念、新理论、新方法、新工艺不断出现，作为向各行各业提供装备的机械工业也得到了迅猛发展。现代机械日益向高速、重载、高精度、高效率、低噪声等方向发展，对机械行业的要求也越来越苛刻。 压片成型机是指利用传动系统将电动机的转速降低带动执行机构对粉末物质采取 上下进行加压而成片状。根据压片成型机的传动系统和执行机构不同，压片成型机可以分为单片式压片机，旋转式压片机，亚高速旋转式压片机、全自动高速压片机以及旋转式包芯压片机。压片成型机的使用行业很广泛。如制药厂、电子元件厂、陶瓷厂、化工原料厂等等，而且压片机还能用来做冲压设备。 国内压片机的现状：（1）压片机规格众多、数量大；（2）操作简单；（3）技术含量较低，技术创新后力不足。国外压片机的现状：高速高产、密闭性、模块化、自动化、规模化及先进的检测技术是国外压片机技术最主要的发展方向。 本说明书采用图形与文字结合的方式对压片成型机进行设计解读。
压片成形机机械原理课设计书 一、.设计题目 1.压片成形机介绍 设计自动压片成形机，将具有一定湿度的粉状原料（如瓷干粉、药粉）定量送入压形位置，经圧制成形后脱离位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制瓷圆形片坯、药剂（片）等。 2.压片成形机的工艺动作 （1） 干粉料均匀筛入圆筒形型腔。 （2） 下冲头下沉3mm ，预防上冲头进入型腔是粉料扑出。 （3） 上、下冲头同时加压，并保持一段时间。 （4） 上冲头退出，下冲头随后顶出压好的片坯。 （5） 料筛推出片坯。 料型下冲头 粉23 片 下下 上冲5 下冲头 上冲头 8 片坯 21 3
3.压片成形机设计数据 电动机转速/（r/min）：1450；生产率/(片/min)：10； 冲头压力/N：150 000；机器运转不均匀系数/δ：0.10； 二、设计要求 1.上冲头完成往复直移运动（铅垂上下），下移至终点后有短时间的停歇，起 保压作用，保压时间为0.4s左右。因冲头上升后要留有料筛进入的空间，故冲头行程为100mm。因冲头压力较大，因而加压机构应有增力能力。 2.下冲头先下沉3mm，然后上升8mm，加压后停歇保压，继而上升16mm，将成 形片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm，到待料位置。 3.料筛在模具型腔上方往复振动筛料，然后向左退回。待坯料成型并被推出型 腔后，料筛在台面上右移约45~50mm，推卸片坯。 三.运动方案评估 上冲头设计方案 方案1 说明：杆1带动杆2运动，杆2使滑块 往复运动，同时带动杆3运动，从而达 到所要求的上冲头的运动。此方案可以 满足保压要求，但是上冲头机构制作工 艺复杂，磨损较大，且需要加润滑油， 工作过程中污损比较严重。
机械课程设计题目干粉压片机设计 学院机电学院 专业机械设计制造及其自动化 班级 072122 成员姓名张心心学号姓名郑章勋学号 指导老师曾小慧 目录 一、设计题目及目的....................................................... 1.1、工作原理及工艺动作过程和原始数据................................. 1.2、设计要求......................................................... 二、设计题目分析......................................................... 2.1、总功能分解........................................................ 2.2、运动方案的确定.................................................... 2.3、方案简图.......................................................... 2.4、方案评价及选择.................................................... 2.5、机构简图.......................................................... 2.6、运动循环图........................................................ 2.7、尺度计算.......................................................... 2.7.1减速阶段及料筛间歇运动部分....................................... 2.7.2上冲头凸轮设计................................................... 2.7.3下冲头凸轮设计...................................................
机械原理压片成形机设计方案 1.设计题目：压片成形机 设计自动压片成形机，将具有一定湿度的粉状原料（如瓷干粉、药粉）定量送入压形位置，经压制成形后脱离该位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制瓷圆形片坯、药剂（片）等。 2. 工作原理及工艺动作过程 1. 干粉料均匀筛入圆筒形型腔。 2. 下冲头下沉3mm ，预防上冲头进入型腔是粉料扑出。 3. 上、下冲头同时加压，并保持一段时间。 4. 上冲头退出，下冲头随后顶出压好的片坯。 5. 料筛推出片坯。 其工艺动作的分解如图1、2、3、4 料筛 型腔 下冲头 粉料 21 3 下冲上冲5 下冲头 上冲头 8 片下冲
3 .设计原始数据及设计要求 1、.压片成形机设计数据 电动机转速/（r/min）：1450；生产率/(片/min)：10；冲头压力/N：150 000；机器运转不均匀系数/δ：0.10； 2、上冲头、下冲头、送料筛的设计要求： 1).上冲头完成往复直移运动（铅锤上下），下移至终点后有短时间的停歇，起保压作用，保压时间为 0.4 秒左右。因冲头上升后要留有料筛进入的空间，故冲头行程为 90 ～ 100mm 。因冲头压力较大，因而加压机构应有增力功能（如图 1.2a ）。 （2).下冲头先下沉 3mm ，然后上升 8mm ，加压后停歇保压，继而上升 16mm ，将成型片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移 21mm ，到待料位置（如图 1.2b ）。 （3).料筛在模具型腔上方往复振动筛料，然后向左退回。待批料成型并被推出型腔后，料筛在台面上右移约 85~90mm ，推卸片坯(如图1.2c)
JIANGXI AGRICULTURAL UNIVERSITY 机械原理课程设计说明书题目：压片成形机 学院：工学院 姓名： 学号： 专业：机械设计制造及其自动化 年级： 10级 指导教师： 2012 年06月12 日 1 设计题目 1.1 压片成形机介绍 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉、药粉）定量送入压形位置，经圧制成形后脱离位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制陶瓷圆形片坯、药剂（片）等。 1.2 压片成形机的工艺动作 （1）干粉料均匀筛入圆筒形型腔。 （2）下冲头下沉3mm，预防上冲头进入型腔是粉料扑出。 （3）上、下冲头同时加压，并保持一段时间。 （4）上冲头退出，下冲头随后顶出压好的片坯。 （5）料筛推出片坯。
1.3 上冲头、下冲头、送料筛的设计要求是： （1）上冲头完成往复直移运动（铅锤上下），下移至终点后有短时间的停歇，起保压作用，保压时间为0.4s左右。因冲头上升后要留有料筛进入的空间，故冲头行程为90～100mm。因冲头压力较大，因而加压机构应有增力功能（如图8.3a所示） （2）下冲头先下沉3mm，然后上升8mm，加压后停歇保压，继而上升16mm，将成形片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm，到待料位置（如图8.3所示）。 （3）料筛在模具型腔上方往复振动筛料，然后向左退回。待批料成型并被推出型腔后，料筛在台面上右移45～50mm，推卸片坯（如图8.3c所示） 图8.3设计要求
1.4 上冲头、 下冲头与送料 见表1 表1动作 关系 1.5 压片成 形机设计数据 电动机转速/（r/min）：970；生产率/(片/min)：20； 冲头压力/N：100 000；机器运转不均匀系数/δ：0.05； M冲（kg)：9： m杆（kg)：3. 2 原动机的选择 2.1 原动机的选择主用参考下列条件： （1）现场能源供应条件、 （2）工作机载荷特性及其工作制度、 （3）工作机对起动、平稳性、过载能力、调速和控制方等方面的要求。 （4）原动机是否工作可靠、操作与维修简便，是否需要防尘、防爆、 防腐等。 （5）原动机的初始成本与运行维护费用。 电机的容量主要由电动机运行时的发热情况而定，而发热又与其工作 情况而定。工作机所需工作功率Pw，应由工作阻力和运动参数计算得来的， 可按下式计算： Pw=Tn/9550 Kw 其中：T——工作机的阻力矩，N·mm； n---工作机的转速，r/min； 经过综合考虑决定选用Y160M-6型号电动机（额定电压380V，额定频率 50HZ，功率7.5KW，额定转数970r/min） 3 传动比的分配 选取额定转速为970r/min 3.1 确定总传动比 电动机转速ｎ=970r/min
压片成形机 一、设计题目 设计目的 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。 机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。 （1）总功能要求 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉或药粉）定量送入压形位置，经压制成后脱离该位置。机器的整个工作过程（送料-压形-脱离）均自动完成。该机器可以压制陶瓷圆形片坯和药剂（片）等。 表1.2.1压片成形机设计数据
1、压片成型机工艺动作分解： ⑴干粉料均匀筛入圆筒形型腔（图1.2.2a）。 ⑵下冲头下沉3mm，预防上冲头进入型腔时粉料扑出（图1.2.2b）。 ⑶上和下冲头同时加压(图1.2.2c),并保持一段时间。 ⑷上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d）。 ⑸料筛推出片坯（图1.2.2a）。 原始数据 1、冲头压力 100 000N 150 000N 2、生产率 15片/min 20片/min 3、机器运转不均匀系数 0.08 0.10 4、电机转速 970r/min 1450r/min 二．设计要求
（1）设计要求 ⑴压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。 ⑵画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。 ⑶设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。 ⑷设计计算齿轮机构，确定传动比，选择适当的摸数。 ⑸对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如果是采用连杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算飞轮转动惯量。 ⑹编写设计计算说明书。 ⑺学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。 （2）上冲头和下冲头与料筛的设计要求 图1.3.2设计要求 ⑴上冲头完成往复直移(与动铅垂上下)，下移至重点后有短时间的间歇，
机械原理课程设计报告 设计项目：粉末成型机（压片机） 学院：机电学院 专业：机械设计制造及其自动化 成员：李敏杰周旭代斌徐凯 指导老师：曾小慧
目录 一、摘要┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 3 二、设计题目及任务┄┄┄┄┄┄┄┄┄┄┄┄┄ 4 2.1 设计题目┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 2.2 设计背景┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 2.3 设计任务┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 三、运动方案┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5 3.1 整体运动方案┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5 3.2 动力输入部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 6 3.3 间歇送料部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7 四、运动循环图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 五、机构尺寸设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄24 5.1 槽轮间歇机构的设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10 5.2 凸轮尺寸的设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 12 5.3 送料机构飞轮的设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 17 六、运动分析┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36 6.1 双曲柄连杆机构运动分析┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36 6.2 凸轮机构相关运动参数分析┄┄┄┄┄┄┄┄┄┄┄┄┄┄45 六、附录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄18 七、参考文献┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄23
一、摘要 1.1设计题目：粉末成型机（压片机） 1.2摘要：我们设计的粉末成型机主要针对粉末挤压成型、 柔软物质加压定型。机械的工作基本过程为：交流异 步电动机提供动力，经过减速器、皮带轮两次减速后 达到需求速度，皮带轮带动沟槽凸轮转动，连杆与凸 轮通过滚子连接，形成往复运动，带动下冲头形成冲 压动作；同时通过齿轮轴、直齿锥齿轮将皮带轮动力 传递到槽轮机构，保证进、退料飞轮实现间歇运动。 下冲头与上冲头通过二对齿轮和齿条连接，形成对称 机构，使上冲头和下冲头实现上冲运动和下冲运动结 合的对冲加压，这种压片机上下冲头同时均等均匀施 压，使颗粒中的空气有充裕的时间逸出模孔，提供了 片剂密度的均匀性，减少了裂片现象。 1.3关键词：粉末成型沟槽凸轮机构槽轮间歇机构 齿轮齿条机构
压片成型机课程设计机 械设计制造专业精编 W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
课程设计说明书 课程名称：压片成型机 专业：机械设计制造及其自动化 班级： B130205 姓名：张军 指导老师：阮红芳 2016 年 1 月 5 日
目录 一、前言 (2) 二、课程设计目的 (3) 三、压片成型机工作原理及工艺流程分析 (3) 四、设计要求及参数 (5) §4-1 设计要求与部分参数 (5) §4-2 设计提示 (7) 五、设计方案 (8) §5-1 整体机构动作分析 (8) §5-2 单元机构动作分析 (8) §5-3 单元机构方案拟定 (9) §5-4 机构整体系统方案拟定 (10) §5-5 单元机构参数计算 (12) §5-6 传动比设计及动力选取 (15) §5-7 系统综合方案评价 (17)
六、自我评价与总结 (17) 七、参考书目 (18) 一．前言 现在世界各国间的竞争主要表现为综合国力的竞争。要提高我国综合国力，就要在一切生产部门实现生产的机械化和自动化，这就需要创造出大量的、种类繁多的、新颖优良的机械来装备各行各业，为各行业的高速发展创造有利条件。而任何新技术、新成果的获得，莫不依赖于机械工业的支持。所以，机械工业是国家综合国力发展的基石。 为了满足各行各业和广大人民群众日益增长的新需求，就需要创造出越来越多的新产品。现代机械工业对创造型人才的渴求与日俱增。当今世界正经历着一场新的技术革命，新概念、新理论、新方法、新工艺不断出现，作为向各行各业提供装备的机械工业也得到了迅猛发展。现代机械日益向高速、重载、高精度、高效率、低噪声等方向发展，对机械行业的要求也越来越苛刻。 压片成型机是指利用传动系统将电动机的转速降低带动执行机构对粉末物质采取上下进行加压而成片状。根据压片成型机的传动系统和执行机构不同，压片成型机可以分为单片式压片机，旋转式压片机，亚高速旋转式压片机、全自动高速压片机以及旋转式包芯压片机。压片成型机的使用行业很广泛。如制药厂、电子元件厂、陶瓷厂、化工原料厂等等，而且压片机还能用来做冲压设备。 国内压片机的现状：（1）压片机规格众多、数量大；（2）操作简单；（3）技术含量较低，技术创新后力不足。国外压片机的现状：高速高产、密闭性、模块化、自动化、规模化及先进的检测技术是国外压片机技术最主要的发展方向。 本说明书采用图形与文字结合的方式对压片成型机进行设计解读。 二. 课程设计目的
机械原理课程设计压片 成形机 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
机械原理课程设计 说明书 设计题目压片成形机 机械系机械设计制造及其自动化专业101班 设计者XXX 学号 指导教师XXX 2012年6月21日 目录 设计题目—————————————————1 设计要求—————————————————3 方案设计与分析——————————————4 送料机构方案设计与分析———————————4 上冲头方案设计与分析————————————5 下冲头方案设计与分析————————————6 确定设计方案图拟—————————————7 设计过程及主要零件结构设计————————8
上冲头机构设计—————————————— 8下冲头机构设计——————————————10料筛机构设计———————————————11传动系统的传动比分配——————————— 12机械运动工艺过程及循环图———————— 16机械运动工艺过程—————————————16机械运动循环图——————————————16设计总结（心得体会）—————————— 17主要参考书目—————————————— 17
机械原理课程设计 ——压片成形机一：设计题目 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉，药粉）定量送入压形位置，经压制成形后脱离该位置。机器的整个工作过程（送料，压形，脱离）均自动完成。该机器可以压制陶瓷圆形片坯，药剂（片）等。 如图示，压片成形机的工艺动作是： （1）干粉料均匀筛入圆筒形型腔（图a） （2）下冲头下沉3mm，预防上冲头进入型腔时粉料扑出（b） （3）上下冲头同时加压，并保持一段时间（图c） （4）上冲头退出，下冲头随后顶出压片的好坯（图d） （5）筛料推出片坯（图e） 如图所示，上冲头，下冲头，送料筛的设计要求如下： （1）上冲头完成直线往复运动（铅垂上下），下移至终点后有短时间的停歇，起保压作用，保压时间为秒左右。因冲头上升后要留有筛料进入空间，故冲头行程为90mm到100mm。因冲头压 力较大，因而加压机构要有增力功能（如下图所示）。 （2）下冲头先下沉3mm，然后上升8mm，加压后停歇保压，继而上升16mm，将成形坯顶到与台面平齐后停歇，待料筛将片坯推 离冲头后，再下移21mm，到待料位置（如下图所示）。

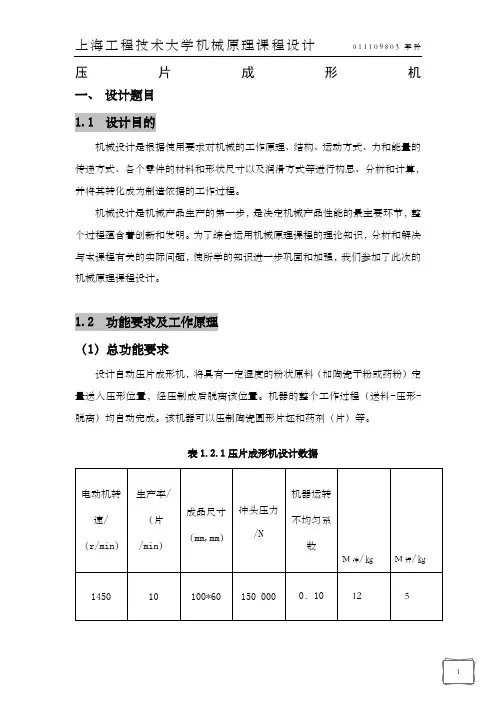

压片成形机 一、设计题目 1.1设计目的 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。 机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。 1.2功能要求及工作原理 （1）总功能要求 设计自动压片成形机，将具有一定湿度的粉状原料（如瓷干粉或药粉）定量送入压形位置，经压制成后脱离该位置。机器的整个工作过程（送料-压形-脱离）均自动完成。该机器可以压制瓷圆形片坯和药剂（片）等。 表1.2.1压片成形机设计数据
970 15 60*35 100 000 0.08 10 4 970 20 40*20 100 000 0.05 9 3 （2）工作原理 1、压片成型机工艺动作分解： ⑴干粉料均匀筛入圆筒形型腔（图1.2.2a）。 ⑵下冲头下沉3mm，预防上冲头进入型腔时粉料扑出（图1.2.2b）。 ⑶上和下冲头同时加压(图1.2.2c),并保持一段时间。 ⑷上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d）。 ⑸料筛推出片坯（图1.2.2a）。
1.3原始数据 1、冲头压力100 000N 150 000N 2、生产率15片/min 20片/min 3、机器运转不均匀系数0.08 0.10 4、电机转速970r/min 1450r/min 1.4设计要求 （1）设计要求 ⑴压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在的三种机构。 ⑵画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。 ⑶设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。 ⑷设计计算齿轮机构，确定传动比，选择适当的摸数。 ⑸对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如果是采用连杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算飞轮转动惯量。 ⑹编写设计计算说明书。 ⑺学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。 （2）上冲头和下冲头与料筛的设计要求
压片机 设计题目：压片机加压机构方案创新设计 专业班级：XXXXXXXXXXX 设计者:XXX（20080xxxx）XXX（20080xxxx）XXX（20080xxxx）XXX（20080xxxx）XXX（20080xxxx）XXX（20080xxxx）指导教师：XXX XXX 2011年1月6日
前言 压片机与压片技术是医药制剂、化工、科研中普遍的也是最总重要的，尽管压片机在19世纪就已经出现(德国Korsch、英国Manesty、比利时Courtoy公司都有80多年的历史)，时至今日，压片机及压片机构的创新从来没有停止过，而压片机加压机构方案的创新设计又是压片机创新的核心。 通过综合运用机械原理及相关课程所学内容，进行对压片机机构方案创新设计，是学生第一次用已学过的知识较全面地对一项工程实际的应用问题，从任务分析、调查研究、方案比较、方案确定、绘制出机构运动简图、进行机械运动和动力学分析与设计的基本训练，可以巩固加深对机械原理课程内容的理解，初步掌握机械系统方案设计的方法并对机械设计的全过程有个初步了解，培养学生分析问题和解决问题的能力，并对学生的创新意识和创新方法进行了初步的调练，培养学生自学、查阅资料和独立工作的能力，同时培养学生学运用团队精神集体解决技术难点的能力，培养学生运用计算机技术解决实际工程问题的能力。 2010年1月6日
目录 一、设计题目 1.工作原理及工艺过程 (x) 2.原始数据及设计要求 (x) 二、设计题目的分析 1.功能分解 (x) 2.求各功能元的解 (x) 3.绘制运动循环图 (x) 4.初选运动方案 (x) 5.设计执行机构 (x) 6.对执行机构做运动学动力学分析 (x) 三、设计心得体会 (x) 四、参考资料 (x)

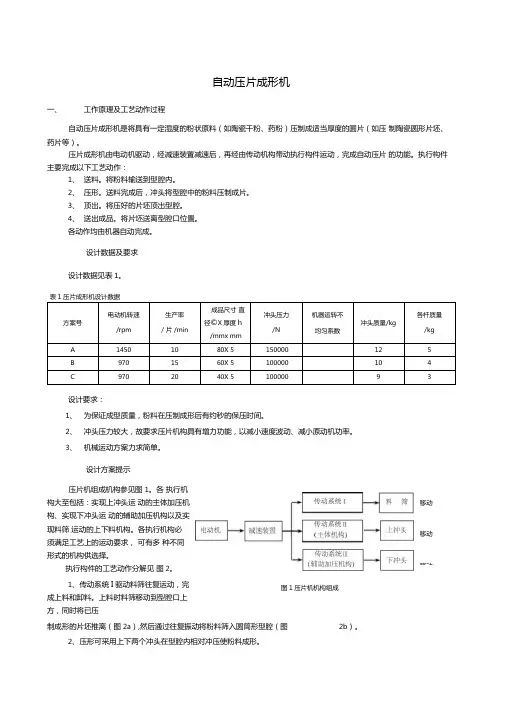

《机械原理》课程设计任务书 学生姓名：专业班级： 指导教师：陈晓岑工作单位：机电工程学院 1.设计题目:压片成形机 设计任务简介 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉、药粉）定量送入压形位置，经压制成形后脱离该位置。机器的整个工作过程（送料、压形、脱离）均自动完成。该机器可以压制陶瓷圆形片坯、药剂（片）等。 2初始条件 设计所需的原始数据见表 压片成形机设计数据 方案号电动机转 速r/min 生产率片 /min 成品尺寸 （Φ×d ） mm ，mm 冲头压力kg δ m kg m kg A 1450 10 100×60 15,000 0.10 12 5 B 970 15 60×35 10,000 0.08 10 4 C 970 20 40×20 10,000 0.05 9 3 压片成形机工艺动作 3．压片成形机的工艺动作 如图所示，压片成形机的工艺动作是： （1）干粉料均匀筛入圆筒形型腔（图1a ）。
（2）下冲头下沉3mm，预防上冲头进入型腔时粉料扑出（图1b ）。 （3）上、下冲头同时加压（图1c ），并保持一段时间。 （4）上冲头退出，下冲头随后顶出压好的片坯（图1d ）。 （5）料筛推出片坯（图1e ）。 上冲头、下冲头、送料筛的设计要求是： 1）上冲头完成往复直移运动（铅锤上下），下移至终点后有短时间的停歇，起保压作用，保压时间为0.4秒左右。因冲头上升后要留有料筛进入的空间，故冲头行程为90～100mm 。因冲头压力较大，因而加压机构应有增力功能（图2a ）。 2）下冲头先下沉3mm，然后上升8mm，加压后停歇保压，继而上升16mm，将成型片坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移21mm，到待料位置（图 2b）。 3）料筛在模具型腔上方往复振动筛料，然后向左退回。待批料成型并被推出型腔后，料筛在台面上右移约45～50mm，推卸片坯（2c）。 图上冲头、下冲头、送料筛的设计要求 上冲头、下冲头与送料筛的动作关系见表。 上冲头进退 送料筛退近休进远休 下冲头退近休进远休 4．设计要求 （1）至少设计出三种能实现该分类机运动形式要求的机构，绘制所选机构的机构示意图，比较其优缺点，并最终选出一个自己认为最合适的机构进行机构综合设计，绘制出其机构运动简图。
压片成形机-（毕业） 课程设计
压片成形机 一、设计题目 机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。 机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。 （1）总功能要求 设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉或药粉） 定量送入压形位置，经压制成后脱离该位置。机器的整个工作过程（送料-压形 -脱离）均自动完成。该机器可以压制陶瓷圆形片坯和药剂（片）等。 表1.2.1压片成形机设计数据
970 20 40*20 100 000 0.05 9 3 （2）工作原理 1、压片成型机工艺动作分解： ⑴干粉料均匀筛入圆筒形型腔（图1.2.2a ）。 ⑵下冲头下沉3mm预防上冲头进入型腔时粉料扑出（图1.2.2b） ⑶上和下冲头同时加压（图1.2.2c）,并保持一段时间。 ⑷上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d ）。 ⑸料筛推出片坯（图1.2.2a ）。 7 概（d） 0 L2.2压片成形机工艺动作 7枫7桜 (b)
1、冲头压力100 000N 150 000N 2、生产率15 片/min 20 片/min 3、机器运转不均匀系数0.08 0.10 4、电机转速970r/mi n 1450r/min (1 )设计要求 ⑴压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。⑵画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。 ⑶设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。 ⑷设计计算齿轮机构，确定传动比，选择适当的摸数。 ⑸对连杆机构进行运动设计。并进行连杆机构的运动分析，绘出运动线图。如果是采用连杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算飞轮转动惯量。 ⑹编写设计计算说明书。 ⑺学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。

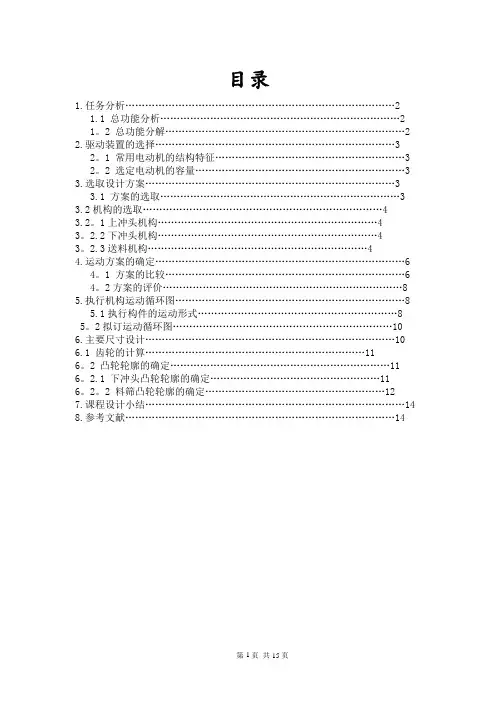

目录 1.任务分析 (2) 1.1 总功能分析 (2) 1.2 总功能分解 (2) 2.驱动装置的选择 (3) 2.1 常用电动机的结构特征 (3) 2.2 选定电动机的容量 (3) 3.选取设计方案 (3) 3.1 方案的选取 (3) 3.2 机构的选取 (4) 3.2.1上冲头机构 (4) 3.2.2下冲头机构 (4) 3.2.3送料机构 (4) 4.运动方案的确定 (6) 4.1 方案的比较 (6) 4.2 方案的评价 (8) 5.执行机构运动循环图 (8) 5.1执行构件的运动形式 (8) 5.2拟订运动循环图 (10) 6.主要尺寸设计 (10) 6.1 齿轮的计算 (11) 6.2 凸轮轮廓的确定 (11) 6.2.1 下冲头凸轮轮廓的确定 (11) 6.2.2 料筛凸轮轮廓的确定 (12) 7.课程设计小结 (14) 8.参考文献 (14)
