远、近距离混合型停车场管理系统
设计方案
北京康菲迪斯电子技术有限公司
目录
第一章系统总体概述 (3)
1.1前言 (3)
1.2系统概述 (3)
1.3 系统功能 (4)
1.4系统特征 (5)
第二章系统方案设计 (7)
2.1总体设计 (7)
2.2入口设备及流程 (8)
2.3出口设备及流程 (8)
2.4出口收费处设备 (9)
2.5系统结构图 (9)
2.6 系统出入口流程图 (11)
第三章主要设备简介及功能 (12)
3.1出入口票箱 (12)
3.2停车场系统控制板 (12)
3.3蓝牙远距离读头 (13)
3.4中文显示屏 (14)
3.5智能道闸 (14)
3.6出口收费电脑 (15)
3.7临时卡计费器 (15)
3.8主控中心服务器（可选） (15)
3.9卡片发行器 (16)
第四章图像对比系统(可选) (16)
4.1系统简介 (16)
4.2系统配置 (16)
4.3系统说明 (17)
第五章软件功能介绍 (17)
5.1、软件功能说明 (17)
5.2、部分软件界面 (18)
第六章系统安装调试 (23)
第七章售后服务 (24)
第一章系统总体概述
1.1 前言
北京康菲迪斯电子技术有限公司是一家集研发、生产、销售为一体的的智能化高科企业，公司云集了一批从事智能交通、收费管理系统资深研发技术人员，拥有强大的技术实力，开发的整合型感应式智能停车场管理系统，具有技术先进、可靠性强、管理功能强等特点，是物业管理部门停车场现代化，堵塞征费漏洞的明智选择。
传统停车场管理存在着管理成本高、劳动强度大、服务效率低、资金流失和车辆失窃严重等各种弊端，无法保障投资者的收益及停放车辆的安全，因而严重制约了停车场事业的发展。
本图像型感应卡停车场管理系统采用了国际上最先进的感应式IC卡、ARM芯片技术，结合本国实际情况开发了具有完全自主知识产权及核心技术的停车场管理系统。
该系统采用非接触式操作，具有方便快捷、收费准确、稳定可靠、适合国情、安全性好、形式灵活、功能强大等众多优点。
该系统自我司产品投入市场以来，已先后在中国大陆各级城市、香港、台湾、马来西亚等各地安装使用。经众多用户的使用证明，该系列产品能够有效地解决人工管理停车场所存在的问题，深受业主、车主双方好评。几年来，在国内同行的努力下，已成功地替代了国外纸带式条码卡、磁卡、接触式IC卡等落后的收费系统而成为当今停车场设备的主流，对中国停车场事业的发展起到了十分重要的作用。
1.2 系统概述
采用感应卡停车场管理系统，在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，挡车道闸自动启闭，方便快捷地进行着停车场的管理；固定用户无需开窗读卡，实现远距离不停车读卡，加快车辆通行速度，防止高峰期车辆拥堵，同时也预防交通安全隐患。
进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC卡和蓝牙远距离有源卡，作为个人的身份识别，只有通过系统检验认可的IC卡（蓝牙远距离卡）才能进行操作(管理卡)或进出（停车卡），充分
保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。
管理卡分级发行、确定权限，以杜绝管理人员作弊。任何一张管理卡持有者上机操作前均要凭卡进行操作登记。对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。这样就从根本上杜绝了停车费用流失和财务统计的失误，同时系统自动运行，进出车辆自动拍照，实现图像对比，杜绝了人情车、霸王车造成的经济损失，又增加车辆管理的安全性。
停车卡可根据需求不同，分别发行月租卡（月票卡）、储值卡、特种卡（免费卡）和时租卡（临时卡）四种类型的卡：月租卡和特种卡以时间为限额；储值卡以余额为限额；临时卡随到随取，简捷方便；另外月租卡与储值卡实行预交费用，使车场管理简明、主动，月租用户可以持有蓝牙远距卡实现不停车收费。
系统支持三种车类的不同收费方式，以满足按车类分别收费的要求。
电脑自动计时、计费，特殊卡、月卡自动识别，临时卡人工收取现金，服务快捷高效，电脑显示屏及收费显示屏同时显示停车时间与应收费用，卡上余额或有效期限，收费透明度高，票箱显示屏还提示指导住户使用停车场，并以文明语言问候致意，使住户心情舒畅，以吸引更多使用者，提高使用效益。
系统配套的电动挡车道闸具有防抬杆、防砸车功能；系统的检测装置采用先进的数模转化技术，抗干扰能力强，适应各种恶劣环境，具有灵敏度与可靠性同时提高的独到之处；系统可随时查询车位。
系统还在停车场的出入口各安装一台高解析度彩色固定摄像机、固定支架、自动光圈手动对焦镜头, 可24小时监视车辆出入情况，可看清车牌号码。当有车辆驶入车场时，摄像机将信号通过视频电缆传输到停车场管理系统中，存入数据库中；当有车辆驶离车场时，车辆除应交纳必要的管理费用外，驶离车辆的所有资料（车牌、型号、颜色等）都必须与驶入车场时的资料对比相同，闸杆才升起，让车辆通过。
1.3 系统功能
采用本系统可以显著地降低停车场的营运成本，本系统采用了最新的计算机及感应式IC卡技术，融合了图像对比管理、字符叠加、语音提示、万能查询打印等多种先进技术为一身的多媒体综合车辆收费管理系统，能有效地控制、监测、管理停车场的运作，它配置灵活容易满足用户的需要，配合蓝牙远距离读卡技术，方便固定用户进出停车场，减少车辆拥堵，加快通行速度。
本停车场收费管理系统是建立在RS-485通讯的基础上。这种通讯通过两对双绞线或四屏蔽线、光隔离长线驱动器与控制管理微机的RS-232接口连接，拥有传输距离远等特点，公司所有系统既可以应用于小型的一进一出停车场系统，也可以应用于大型的多进多出车场系统，其数据存储于后台服务器，并使用SQL Server 2000作为数据库服务器，在具备了该网络数据库本身所特有的强大数据管理功能的同时又给用户提供了较为人性化
的易于使用的用户界面，用户可以于任意一台终端较为方便的查询车辆的进出资料、收费资料以及各种统计报表等，可以按照任意范围、任意顺序、任意规格进行打印输出，而且其报表格式采用了标准的超文本格式，可以方便的转换存储（IE、Word、Excel均可以直接打开此种格式）。。
入口完成出卡、读卡、控制挡车器等操作。对于时租卡在出口收费处付款；付款后，顾客即可驱车出停车场。对月租卡顾客，则无须每次停车都去付款，他们的停车费是按月支付的；但必须采用迂回措施防止他们“一次入，多次出”或“多次入，一次出”。对于储值卡顾客，也无须每次停车都去付款，它们的停车费事先存储在卡中，每次停车系统自动从卡中扣除。对于特种卡顾客，则直接出入不受操作员的控制。
本停车场电脑收费系统可以处理各种票卡，本系统使用的票卡有：时租卡（临时卡）、月租卡、特种卡、储值卡等。我公司提供的是国外原装进口芯片的感应式IC卡或客户自选的其它品牌的各类感应IC或ID卡，以便实现一卡通功能。
临时卡（IC卡）：
由入口票箱发出的票卡，停车费由停车时间决定，持此票卡在出口收款处前付款；付款后管理员收回此票卡，再重新放入入口发卡机内。
月租卡（蓝牙远距离有源卡）：
月租卡持有者可以在有效时间段内随时进出停车场；停车费每月结算一次（也可以免费），对于月租卡设有防迂回措施，防止“一次入，多次出”或“多次入，一次出”；另外，设置时间段可以限制使用时间，月租卡采用蓝牙有源卡，可以实现不停车场远距离读卡。
特殊卡：
在一段时间内（如会议期间），持此卡人可以自由地出入停车场。
储值卡：
储值卡持有者事先付款将金额存入卡中，停车时系统自动从卡中扣除停车费用。余额不足时必须再充值，否则无法继续使用。
1.4 系统特征
★充分发挥IC卡的优势，系统脱机脱网收费
系统充分发挥IC卡的优势，以IC卡中写入了客户的信息，在交易过程中，IC卡和控制机之间直接完成，不受电脑，网络的限制和影响，收费可以做到脱机脱网，保证了在电脑、网络、通讯出故障或不能使用的情况下的交易收费的连续性。
★吸纳ID远距离的优势，更可将IC或ID系统轻松升级为IC/ID兼容系统
IC卡脱机收费有着不可替代的优势，在有些环境下，长期用户(月卡车)对读卡距离，提出了更高的要求，
停车场系统可以直接将各种基于WG26、WG34的远距离读卡器兼容进系统，不但可以发挥IC卡脱机脱网收费的优势，又可以让长期用户享受到远距离卡带来的轻松读卡的洒脱，IC/ID兼容为一体，也可以灵活配置为全IC 卡系统或全ID系统，更可以随时轻松升级为IC/ID兼容的系统。
★脱机语音和中文显示，人机交流不受电脑状态限制
停车场系统，语音和中文显示，完全由主板控制，淘汰了电脑声卡语音，显示屏提示内容，同样由主板控制，在电脑、通讯出问题或被占用的情况下，控制机的人机交流，交易不受任何影响。
★防丢卡措施
车主读卡或出卡机出卡读卡后，此时若重复读卡，系统将自动上锁，后续追尾车辆此时若读启系统，系统自动检测到前一车辆驱离道闸后自动解锁，等待下一车主读卡或出卡机出卡。这样不但杜绝了汽车追尾抢位的混乱也杜绝了月卡、储值卡车主盗走临时卡的弊端，真正实现了一车一卡的功能。
★无效卡和非有效临时卡回收措施
当由于工作疏忽，将月卡、未出场的临时卡或坏卡，总之不是有效的临时卡放入出卡机后，车主取卡时，当该张卡出卡时。出卡机马上会吞回后，补发一张有效卡，整个过程快捷、轻松，防止了客户取卡后不能用的尴尬。
★手动开起道闸记录，非读卡出场的车，一目了然
系统对手动放行，有详细的记录，并可配合图像抓怕，让手动放行的车辆在报表中一目了然，系统更具备安全性，也杜绝了收费中的漏洞。
★多重数据安全保护，保证控制机记录和资料的可靠性
主控板采用了三层安全保护措施，层层防护控制机中数据的安全性，行业中的丢记录，丢数据，丢卡号等数据安全性，在本系统中，不复存在。
★完善的收费标准模式，让你收费标准定义自如
系统总结国内各种收费模式，有着超过多种模式自由配置设置，更内嵌了北京，深圳，南京，广州等多地的模板，让你轻松配置你需要是收费标准。
★可靠的数据传输功能，更进一步保证数据安全性
管理电脑与系统设备通讯都有严格的握手协议，系统对每条记录进行了严格的检查与校验，保证了数据传输的完整性和安全性，数据传输可靠性达到100%。而同类产品在数据传输过程中都存在数据丢失的缺陷。
★嵌套车场，可以轻松实现管理
我司系统丰富的功能设置，可以满足多方面的功能要求，连众多难解决的大套小，嵌半的管理模式，也是通过拨码开关轻松设置完成。
★中央收费功能，满足集中收费场所的需求
系统可以轻松配置成中央收费模式，缴费后出口吞卡，如果超时，更有退回卡片，超时补费提示；
★系统强大的存储容量及黑名单功能
记录的存储数量可达到10000条以上，黑名单功能，其数量可达到10000个，卡片发行的标准数量为65000张，可扩展到1000000张以上，充分体现了系统功能的强大性及技术上的成熟性。
★中英文显示屏可自定义显示信息，方便实用
控制机中英文显示屏集车场语言显示、公共广告（管理信息、天气预报等）及车位显示于一体，中英文显示屏显示内容可随时发布信息，进行更换，显示模式多样化、显示内容人性化、操作控制简易化，适时刷新显示车场状况，能满足停车场多种管理情况的要求。
★四画面，六画面图像显示，适用多车道管理
一台电脑可以实时显示两路、四路动态视频，四画面或六画面的监控界面选择，满足用户不同环境下的多种需求。
★软件操作权限分配可精确的每一个菜单，让管理更灵活
管理员可以为每个操作员设置不同的权限，操作员操作软件中的每一个菜单，都需要管理员开放对该用户授权开放，不同的人，做不同的事，系统安全灵活。
第二章系统方案设计
2.1 总体设计
本次方案设计，严格本着科学性、先进性、可靠稳定性及经济性的原则，在对设计图样和工程实地经过缜密研究的前提下，考虑了优质器材选择和性价比等诸多因素后，充分接纳工程顾问方的建议，并结合多年工程经验设计出这套方案，以供参考。
根据XXX停车场的实际情况，我们为整个停车场管理系统制定远近距离相结合的方案，临时客户采用IC 近距离读卡方式控制车辆进出，月租用户(固定业主)采用蓝牙远距读卡方式进行读卡，充分实行出入口电脑监控和收费，使停车场收费管理建成方便，安全，高效的控制体系。
本停车场为嵌入式停车场，小区大门口为一个双向单通道出入口，小区内地下车库，也为一个双向单通道出入口，二个通道的路宽分别都为4-5M，根据实际情况，建议小区总出口配备蓝牙远距离读头和自动临时卡发卡系统，固定用户和临时用户都允许出入，地下停车场设为固定用户专用停车场，配备蓝牙远距离读卡系统，只允许固定用户进入车库，鉴于现场实际情况和综合停车场设备投入合理化的原则，该方案为目前比较常用的方案，一方面可以减少设备投入，另一方面充分突出停车场系统的收费和管理特点。结合二个车道路宽考虑，
该停车场的二个车道只需配备一台道闸，票箱和读卡设备置于二边，岗亭也置于路边，即地下车库配备蓝牙远距离系统，不需要配备临时卡自动发卡机，地面出入口配备标准系统兼蓝牙远距离读头，只需在地面出口处设立1个出口收费处，安装1套电脑收费管理设备。停车场的收费管理、月租卡储值卡、特种卡的发售均由管理中心的管理电脑完成（也可直接在出口的任何一台电脑上发行卡机，具体根据客户需求而定）。
特别提示：当系统有后台管理授权功能，或多个出口的多台电脑进行管理时，必须将多台电脑组建内部局域网，普通网线联网距离为90米，如距离较远必须考虑使用光纤，确保电脑之间的通讯正常可靠，由于该停车场地面和地下车库的出入口相距只有200m左右，又规定地下车库只允许进固定业主车辆，从而地下车库可以节省台电脑，地下车库的停车场系统和地面停车场系统只需要用RS485通讯（RS485的通讯距离一般是一千米左右）连接则可，节省施工成本和设备的投入。
本系统不仅对月租卡车辆进行收费管理，而且允许外来临时车辆进入停车场并进行临时收费。
为了防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机图像数据库中；当车辆出场时，计算机自动调出此入口图像与出场车辆进行人工识别，确认同一卡号，同一车辆时放行；异者报警。
2.2 入口设备及流程
入口部分主要由入口票箱、蓝牙读头、电动栏杆、入口显示屏、车辆检测设备、彩色摄像机组成。
临时车进入停车场时，保安给司机临时卡片并刷卡，这时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入出口收费处的计算机图像数据库中。刷卡后，电动栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆。
月租卡车辆进入停车场时，设在车道下的车辆检测线圈检测车到，这时激活蓝牙远距离读头，车主车内的蓝牙有源卡同时被激活并读卡，读卡成功后，启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入出口收费处的计算机数据库中。电动栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；若无效，则不允入场。
2.3 出口设备及流程
出口部分主要由出口读卡机、蓝牙远距离读头、电动栏杆、车辆检测设备、彩色摄像机等组成。
临时车驶出停车场时，在出口处，司机将停车场IC卡交给收费员，出口处电脑根据IC卡纪录信息自动调出入口图像，进行人工对比，并自动计算出应交费用，并通过收费显示屏显示，提示司机交费。收费员收费及图像对比确认无误后，按确认键，电动栏杆升起。车辆通过埋在车道下的车辆检测线圈后，电动栏杆自动落下，同时收费电脑将该车信息记录到交费数据库内。
月租卡车辆驶出停车场时，设在车道下的车辆检测线圈检测车到并激活蓝牙远距离读头，车主车内的蓝牙有源卡同时被激活并读卡，如读卡成功，电动栏杆起栏放行车辆，车辆感应器检测车辆通过后，栏杆自动落下；若无效，不允放行。
2.4 出口收费处设备
出口收费处内设备由收费管理电脑（内配图像捕捉卡、多用户卡）、报表打印机、发卡读写器、UPS电源、控制操作台组成。
收费管理电脑由停车场管理部门控制，通过RS-232接口与出入口发/读卡机实时通信外，同时完成同一卡号入口车辆图像与出场车辆车牌的对比、车场数据采集下载、读写用户IC卡、查询打印报表、统计分析、系统维护等功能，汇总各类数据以供领导和计划部门参考。并完成本停车场月租卡、储值卡、特种卡的发行功能。

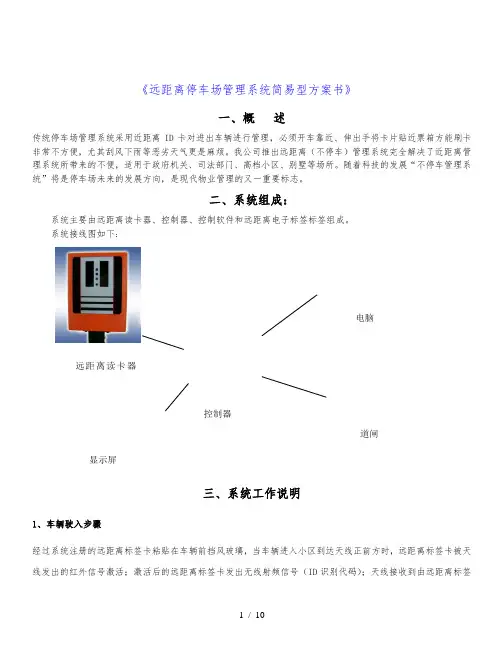

2.5系统结构图
2.6 系统出入口流程图
第三章主要设备简介及功能
3.1 出入口票箱
主控板、发卡机等核心部件装入其中，采用冷轧钢板外壳，表面静电粉末喷涂、防水、防锈、防撞，外型美观。
车辆压在地感线圈上时，按票箱的红色按钮，票箱可吐出一张感应卡。如没有车辆，按发卡按钮不吐卡。
如票箱无卡管理员应及时将临时卡补充到票箱中。同时，票箱面板无卡报警信号灯亮。
3.2停车场系统控制板
产品说明：
1、可以同时满足二路IC读卡和二路ID读卡，将IC/ID卡系统合二为一；
2、IC卡读写扇区功能，实现完全IC卡脱机收费，减少了对电脑或
网络的依赖；
3、采用模块化设计方式，给维护和配置带来极大的灵活性；
4、采用光电隔离技术，防止瞬间干扰信号进入核心控制部分，确保
了系统的可靠性；
5、实现ID卡月卡免费卡脱机运行；
6、兼容多个区域的收费模式，可根据具体区域自由设置；
7、可自由设置大套小车场、或半嵌套等多种车场的运作模式；
8、可自由设置有车读卡，有车取卡
9、可以完美控制出卡机出“无效卡”自动回收；
10、多重数据保护，和防雷处理，系统更稳定；
11、具备多种模式开道闸信号输出，可与市场上各种道闸配合使用；
12、语音模块、IC读写模块、核心芯片与主控板采用插拔式连接方式，方便系统灵活组合和维护。
主要技术参数：
工作电压：DC12V
工作环境温度：-25℃-60℃
相对湿度：≤95%
通讯接口：RS485
通讯波特率：4800b/s
通讯最长距离：1200米
脱机存储记录容量：10000条
黑名单容量：10000条
卡片类型：可选IC、ID、蓝牙有源卡、微波高频卡
读卡距离：7～10cm(IC卡)
3.3 蓝牙远距离读头
功能特点：
不停车,不开窗读卡，不受恶劣天气影响，稳定可靠；
读卡距离远，读卡速度快，读卡距离在1-20m可调；
具有方向定位功能，抗干扰能力强，临近车道无任何干扰；
能穿透车辆防护膜，保证读卡的精确性；
采用先进的卡片加密技术，确保数据安全；
高容量锂电池电子标签，电池寿命达五年以上，电池可更换。
读头360度可旋转，方便调试，确保读卡的准确。
技术参数：
技术参数：
读头工作电压：DC12V～18V 工作电流：3.2A
读头接口：韦根26/34 RS232/485
读卡距离：1-20米
读卡角度：80度
卡片类型：蓝牙有源电子标签
工作温度： -30℃～+75℃
工作湿度：≤95%
3.4 中文显示屏
一、规格：外框尺寸：383mm x 124mm ，显示尺寸：350mm x
76mm
二、产品说明：
1、可以在主控板上即插即用；
2、不受电脑是否开机限制，有停车场控制板直接控制，实现脱机人机交流显示；
3、可通过管理软件自由加载信息
三、主要技术参数：
工作电压：DC12V
工作环境温度：-25℃-60℃
相对湿度：=< 95%
Φ3.75超高亮LED点阵显示4.5个字：
3.5 智能道闸
功能特点：
采用经特殊工艺处理的钢板制成，经久耐用；
进口漆喷涂，色彩鲜明，防水防锈，不易褪色；
涡旋式一体式电机，噪音低，震动小，可靠性高，使
用寿命长，转速平稳；
带电机过流保护和热保护功能，当电机温度过高时自
动切断电源，确保电机安全；
预留多种接口，可外接红外、车辆检测器，防砸压力
电波等附件，满足安全需求；
控制板预留二个继电器，可做红绿灯控制或其他需
求；
手动/自动选择，配备遥控器和手动控制按钮，远距
离控制，方便用户操作；
挡杆采用特殊铝型材，可外贴双色反光薄膜，使其在
夜间亦清晰可见；
可配带直杆式、折叠式、栅栏式多种挡杆，满足不同
场所需求；
性能参数：
技术参数：
工作电压：AC220V±15%
电机功率：180W
起落杆时间：3-6s
杆长范围：直杆≤6M，栅栏杆和曲臂杆视具体要求而定
配置接口：车辆检测器、遥控器、压力波
颜色：宝石蓝金典黄吉庆红、温馨橘闪耀银
闸杆形状：八角、方形杆可选
工作温度：-20℃~+60℃
工作湿度：≤95%
3.6出口收费电脑
1、收费亭设一台控制电脑,监视控制车辆出入情况,记录出入车辆的车牌和车型，并收取临时停车费.（具体操作见软件使用说明）。
2、电脑可和网络相连，实现数据共享。
3.7临时卡计费器
一、规格：190mm x 133mm x60mm
二、产品说明：
1、可以同时满足1路IC读卡和1路ID读卡，可满足IC/ID兼容；
2、IC卡写扇区，具备IC卡脱机收费；
3、可即插语音模块，可外接中文LED显示屏和语言模块，并实现脱机控制；
4、内嵌多个区域的收费模式，可自由设置；
5、安装于收费岗亭，对临时卡进行收费，也可用于发行卡片。
三、主要技术参数：
工作电压：DC12V
工作环境温度：-25℃-60℃
相对湿度：=< 95%
通讯接口：RS485
通讯波特率：4800b/s
通讯最长距离：1200米
脱机存储记录容量：10000条
黑名单容量：10000条
卡片类型：可选IC、ID
读卡距离：3-4cm(IC卡)
3.8 主控中心服务器（可选）
1、主控室中心设网络服务器，作用是：卡片发行、收取月租费、储值卡充值、监控车辆收费情况、及时了解车场状况和收入情况。
2、可打印各类统计报表、实现财务监控。
3、多进多出停车场系统推荐单独配备主控中心服务器，方便数据管理和系统运行的安全。
3.9卡片发行器
一、规格：97mm x 124mm x32mm
二、产品说明：
1、可发行IC、ID卡；
2、可实现一卡通授权，配合加密软件，对卡片进行加密；
3、门禁、停车场一卡通系统必须配备改发行期，发行卡片。
三、主要技术参数：
工作电压：DC12V
工作环境温度：-25℃-60℃
相对湿度：=< 95%
通讯接口：RS485，RS232
通讯波特率：4800b/s
卡片类型：可选IC、ID
读卡距离：3-4cm(IC卡)
第四章图像对比系统(可选)
本系统通过视频监控和电脑多媒体技术，来记录核对出入车辆的车型和车牌，配合IC停车卡，以保证停车场内车辆的安全。同时可配合图像识别技术自动识别车辆车牌和车型。
4.1 系统简介
在车辆入口配置高速高分辨率彩色摄像机，将车辆出入的实时图像通过视频转换卡传入电脑。电脑将车辆入场时的图像记录下来，由保安员做比对；同时将车辆出入记录存储在电脑数据库中，并可查询和打印。
4.2 系统配置
入、出口配备高速彩色摄像机
电脑内配置图像采集卡
电脑内配置多用户卡
配合图像抓拍和存储软件
4.3 系统说明
摄像机实时监视停车场的出入口，控制室内的管理人员可监视车的出入情况。
车辆进场时，在进入摄像机监视范围内触发信号，电脑将图像存储固定并记录下来，存储的图像可清晰识别车辆颜色、车型和车牌，连同IC卡的卡号一同存储下来。
车辆出场时，通过感应天线读取IC卡的卡号，并通过卡号将存储在数据库中入场的图像资料取出，由管理员通过出、入场的图像来核对是否同一辆车。如出入图像中的车辆车型、颜色和车牌不同；管理员将拦截出场的车辆并核查；如相同，则放行并将车辆的资料记录存储下来。
如选用车牌自动识别系统，通过此软件可自动从车辆图像中将车牌号码识别出来，并显示存储和比对，而不用存储车辆的图像。
通过图像记录和IC卡严格核对出入场的车辆，保障了停车场内车辆的安全性，有效地防止了盗车。
停车场记录了所有出入车辆的资料，以备以后查询和检索，为一些不必要的纷争提供了基本的依据。
记录的车辆图像作为原始资料为公安机关提供了方便。
系统可配置车牌自动图像识别系统，不需人工干预，电脑自动判断车辆出入的车牌是否相符。
第五章软件功能介绍
5.1、软件功能说明
★采用了电脑控制和数据处理技术，自动化程度高，控制准确。
★软件操作界面美观，并具有换肤功能，统性能稳定，使用可靠。
★采用电脑网络和收费软件相结合的方法,防止了非法的修改和越权查阅资料。
★管理电脑和各个收费计算机可以实现实时通讯，并且管理电脑具有外接接口，网络扩展性强
★操作员可以于任意一台电脑监控整个系统的运行情况。
使用了目前较为先进的C／S体系结构，既可以应用于小型的一进一出停车场系统，也可以应用于大型的多进多出车场系统，在具备了该网络数据库本身所特有的强大数据管理功能的同时又给用户提供了较为人性化的易于使用的用户界面，安装、调试、维护简单方便，易于更换及检修。
★灵活的权限管理。停车场系统中的权限可以由管理员进行细化，然后分配到不同的操作员，保证每个操作员只能在其限定的职责范围内工作，保证了系统的安全性。
★强大的查询报表功能。停车场系统采用了自己研发的报表系统，可以按照任意范围、任意
顺序、任意规格进行打印输出，而且其报表格式采用了标准的超文本格式，可以方便的转换存储（IE、Word、Excel均可以直接打开此种格式）。系统功能/模块
5.2、部分软件界面
主界面
在线监控
智能停车场管理系统 方案 河北广电网络集团股份有限公司 正定分公司 2016年12月
第一章产品概述 系统简介 正定广电是智慧城市一站式解决方案的提供者，是领先的互联网技术企业。此停车场管理系统是经过不断优化并结合国内外停车场具体需求而设计的高效智能、快捷精确、科学经济的停车场管理系统，它主要包括出入口通道管理系统和场内管理两大部分，可以高效的管理车辆的通行权限、通行安全及效率、停车收费、信息发布、报警处理与联动等。 根据具体的使用环境和配置需要，我们将停车场管理系统细分为：简易停车管理系统、标准型停车管理系统、豪华型停车管理系统、车库车位诱导管理系统。 功能与特点 布线简单：本系统采用国际标准的TCP/IP通信协议，通信布线全部采用UTP 三类以上的4对双绞线，超过100米的岗厅通信可采用4芯光 纤布线。供电电源线采用防水线。具体布线参考布线说明。 实时监控：通过实时视频监控和车位感应器了解车库通道现场情况、停车场各分区的车位状态；各类进出刷卡记录；系统报警事件、通 道报警事件、地感事件、控闸事件等全方位的停车场综合管理 信息，。
图像对比：车辆进出抓拍图像对比功能、驾驶人员进出抓拍图像对比功能、抓拍图像与库中样照对比功能、车牌识别等。 认证方式：可选用纸票认证、卡片认证、卡片和车牌同时匹配认证、卡片或车牌自动选择匹配认证通过后车辆放行。 防跟车：防止前一合法车刷卡通行后，下一辆车不刷卡尾随进入。 场内管理：系统支持方向疏导、应急封锁、超时报警、轻松应对各种突发事件。 车场与视频监控联动管理：系统支持对停车场各管理单元点（管理中心、岗亭、出入口、场区各角落）的CCTV监控管理及与关联的设备 事件联动。 财务管理：系统支持财权分离管理以及进出凭证的库存管理；支 持与收费钱箱的联动。支持换班对帐管理；支持非系统开闸及 遗失管理；支持进出事件与资金交易数据关联，发票打印。 特殊车辆：系统支持公车派车管理、访客车辆的管理、协作单位车辆管理及特殊车辆的管理，满足不同应用场合对车辆管理的特殊需求。流量管理：支持大容量发卡方案、支持通道口的规划和定义、支持车位有效引导和分流，避免拥堵，提高车辆通行效率。 通道管制：可管制指定用户类型的车辆在指定的时间段内禁止从该通道通
远距离蓝牙读卡器说明书 篇一：蓝牙远距离读卡器说明书 全部智慧为您所用第 共10页 1页 --智能停车场-- 专用远距离读卡器 蓝牙远距离读卡器优势： 1. 光激励、CDMA、休眠唤醒、蓝牙通信、CPU自动识别等高新技术结晶 2. 读卡速度快，读卡距离远，具有良好的方向性，读卡距离可控制。10－40公里时速可不停车读卡 3. 穿透车辆防护膜（如防暴膜）影响，适用于所有车辆 全部智慧为您所用第 共10页 2页 4. 不停车,不开窗读卡；恶劣的天气读卡不受车窗外的风雪雷雨影响 5. 不停车读卡，大大提高车流通过量，交通高峰期不再有堵车排长龙现象，为你节省燃油费用。 6. 读写器相互之间无干扰（采用先进的蓝牙通信技术与CDMA技术、CPU自动识别），方向性好，有效解决前后左右车道互扰问题
蓝牙电子标签优势 1. 抗干扰CPU电子标签，具有自动识别多车道功能（国内首创、技术领先） 2. 先进的休眠唤醒、低功耗模式，保证电池使用寿命3年以上（技术领先） 3. 电子标签采用CDMA 技术，杜绝进出口干扰问题 4. 成熟的IC卡（ISO1433A标准）远距离读写技术设备研发生产商、一卡通远距离识别方案生产商 5. 成熟的ID 薄卡，EM厚卡远距离读写技术设备研发生产商、一卡通远距离识别方案生产商 6. 技术先进的蓝牙电子标签加密技术，可为客户提供加密服务，保护客户的利益 停车近距离刷卡以满足不了生活的节奏，近距离刷卡有那些不足呢？ 1. 由于施工也现场的因素，造成业主刷卡困难需摆正车位方可刷卡，有时借助保安才能刷到卡。 2. 早晚上下班都是车流的高期，业主需要排队刷卡造成堵车排长龙现象。 全部智慧为您所用第 共10页 3页 3. 排队刷卡，增加汽车尾汽的排放，增加汽车油耗。 4. 排队刷卡需增加保安人员协助，增加了物业的管理费用，无法达到无人值守停车场。 远距离蓝牙概述
远、近距离混合型停车场管理系统 设计方案 北京康菲迪斯电子技术有限公司
目录 第一章系统总体概述 (3) 1.1前言 (3) 1.2系统概述 (3) 1.3 系统功能 (4) 1.4系统特征 (5) 第二章系统方案设计 (7) 2.1总体设计 (7) 2.2入口设备及流程 (8) 2.3出口设备及流程 (8) 2.4出口收费处设备 (9) 2.5系统结构图 (9) 2.6 系统出入口流程图 (11) 第三章主要设备简介及功能 (12) 3.1出入口票箱 (12) 3.2停车场系统控制板 (12) 3.3蓝牙远距离读头 (13) 3.4中文显示屏 (14) 3.5智能道闸 (14) 3.6出口收费电脑 (15) 3.7临时卡计费器 (15) 3.8主控中心服务器（可选） (15) 3.9卡片发行器 (16) 第四章图像对比系统(可选) (16) 4.1系统简介 (16) 4.2系统配置 (16) 4.3系统说明 (17) 第五章软件功能介绍 (17) 5.1、软件功能说明 (17) 5.2、部分软件界面 (18)
第六章系统安装调试 (23) 第七章售后服务 (24) 第一章系统总体概述 1.1 前言 北京康菲迪斯电子技术有限公司是一家集研发、生产、销售为一体的的智能化高科企业，公司云集了一批从事智能交通、收费管理系统资深研发技术人员，拥有强大的技术实力，开发的整合型感应式智能停车场管理系统，具有技术先进、可靠性强、管理功能强等特点，是物业管理部门停车场现代化，堵塞征费漏洞的明智选择。 传统停车场管理存在着管理成本高、劳动强度大、服务效率低、资金流失和车辆失窃严重等各种弊端，无法保障投资者的收益及停放车辆的安全，因而严重制约了停车场事业的发展。 本图像型感应卡停车场管理系统采用了国际上最先进的感应式IC卡、ARM芯片技术，结合本国实际情况开发了具有完全自主知识产权及核心技术的停车场管理系统。 该系统采用非接触式操作，具有方便快捷、收费准确、稳定可靠、适合国情、安全性好、形式灵活、功能强大等众多优点。 该系统自我司产品投入市场以来，已先后在中国大陆各级城市、香港、台湾、马来西亚等各地安装使用。经众多用户的使用证明，该系列产品能够有效地解决人工管理停车场所存在的问题，深受业主、车主双方好评。几年来，在国内同行的努力下，已成功地替代了国外纸带式条码卡、磁卡、接触式IC卡等落后的收费系统而成为当今停车场设备的主流，对中国停车场事业的发展起到了十分重要的作用。 1.2 系统概述 采用感应卡停车场管理系统，在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，挡车道闸自动启闭，方便快捷地进行着停车场的管理；固定用户无需开窗读卡，实现远距离不停车读卡，加快车辆通行速度，防止高峰期车辆拥堵，同时也预防交通安全隐患。 进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC卡和蓝牙远距离有源卡，作为个人的身份识别，只有通过系统检验认可的IC卡（蓝牙远距离卡）才能进行操作(管理卡)或进出（停车卡），充分
电梯/门禁增加RFID蓝牙智能感应功能要求技术参数 电梯/门禁增加RFID蓝牙智能感应功能要求技术参数 RFID远距离感应电梯及门禁系统（解放双手）功能要求如下： 1）智能感应单元门禁系统：业主到达单元门附近（1.5米左右，可调），系统可自动识别身份打开单元门，未持有效卡的人员不能随意进出； 2）智能感应呼梯系统：业主到达呼梯面板附近（1.5米左右，可调）时，系统感应业主所持蓝牙卡后自动召唤电梯至一楼； 3）智能感应刷卡入户：a、业主进入电梯轿厢后系统无需刷卡动作系统即可识别业主所在楼层权限，如为单层卡则自动点亮授权楼层，如为多层卡则开放授权层按键权限，在设定时间范围内业主可自行选层。b、业主忘带卡的情况下可通过密码乘梯。c、控制系统应与电梯系统无源干触点连接，对电梯无任何电气影响，不影响电梯正常运行逻辑。应具备特殊情况下的安全保障：消防及系统故障时自动脱离并恢复电梯原来状态。d、具备与楼宇对讲设备访客联动扩展功能 4）物业管理及安保人员可持普通IC用户卡在各系统出入 5）业主持一张蓝牙+IC混合卡即可授权智能停车场、门禁、呼梯、电梯控制系统相应权限实现使用一卡通，管理中心设备要满足各个子系统在同一平台进行管理操作
2、技术参数要求如下： 1）2.4G智能感应电梯对讲联动RFID控制器： （1）工作电压、电流：使用DC 24V±10%/3A单电源工作,主控板最大工作电流 <500mA，工作功率小于20W； （2）触点输出数：主控板带32路干触点输出，管制16个楼层，可扩展。 （3）使用环境：温度：-20--60℃；相对湿度: 20%--90%不结露 （4）可以储备7500条脱机记录以上；存储记录在掉电情况下，保证50年内不丢失； （5）通讯接口: RS485/RS232外部通讯接口，传输格式9600bps，8，N，1；支持TCP/IP；

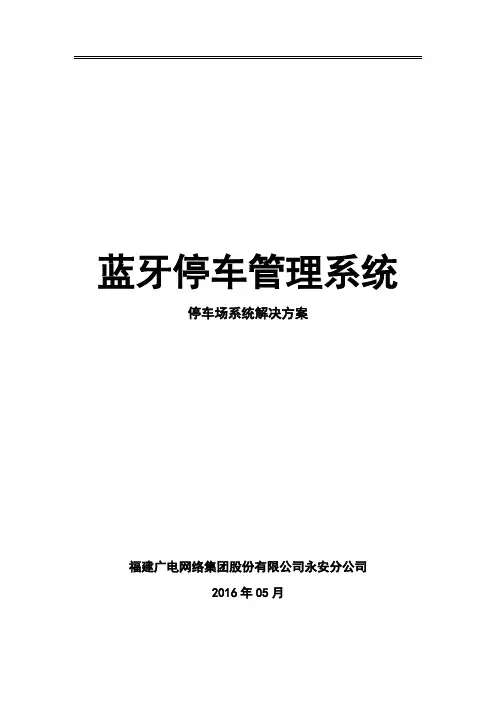

蓝牙停车管理系统 停车场系统解决方案 福建广电网络集团股份有限公司永安分公司 2016年05月
