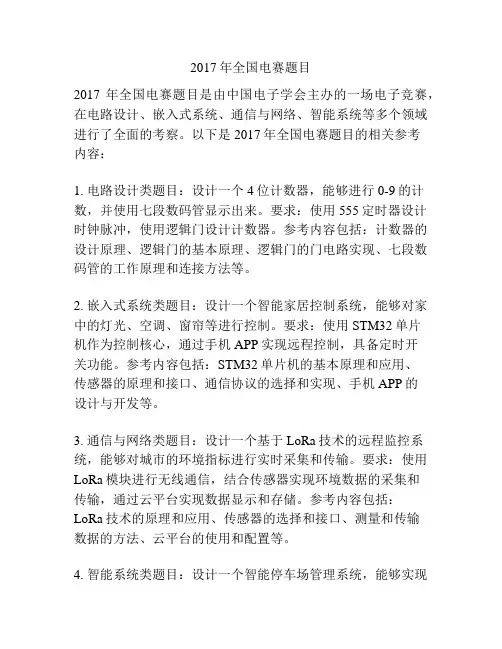

2017年全国大学生电子设计竞赛试题
参赛注意事项
（1）8月9日8:00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
【本科组】
一、任务
设计并制作一个调幅信号处理实验电路。其结构框图如图1所示。输入信号为调幅度50% 的AM信号。其载波频率为250MHz~300MHz，幅度有效值V irms 为10μV~1mV，调制频率为300Hz~ 5kHz。
低噪声放大器的输入阻抗为50Ω，中频放大器输出阻抗为50Ω，中频滤波器中心频率为10.7MHz，基带放大器输出阻抗为600Ω、负载电阻为600Ω，本振信号自制。
图1调幅信号处理实验电路结构框图
二、要求
1．基本要求
（1）中频滤波器可以采用晶体滤波器或陶瓷滤波器，其中频频率为10.7MHz；
（2）当输入AM信号的载波频率为275MHz，调制频率在300Hz~ 5kHz 范围内任意设定一个频率，V irms=1mV时，要求解调输出信号为V orms=1V±0.1V的调制频率的信号，解调输出信号无明显失真；
（3）改变输入信号载波频率250MHz~300MHz，步进1MHz，并在调整本振频率后，可实现AM信号的解调功能。
2．发挥部分
（1）当输入AM信号的载波频率为275MHz，V irms在10μV~1mV之间变动时，通过自动增益控制（AGC）电路（下同），要求输出信号V orms稳定在1V±0.1V；
（2）当输入AM信号的载波频率为250MHz~300MHz（本振信号频率可变），V irms在10μV~1mV之间变动，调幅度为50%时，要求输出信号V orms稳定在1V±0.1V；
（3）在输出信号V orms稳定在1V±0.1V的前提下，尽可能降低输入AM信号的载波信号电平；
（4）在输出信号V orms稳定在1V±0.1V的前提下，尽可能扩大输入AM信号的载波信号频率范围；
（5）其他。
三、说明
1.采用+12V单电源供电，所需其它电源电压自行转换；
2.中频放大器输出要预留测试端口TP。
四、评分标准
2017年全国大学生电子设计竞赛简易水情检测系统（P题） 2017年8月12日
摘要 本设计的是简易水情检测系统以STC89C52芯片为核心，辅以相关的外围电路，设计了以单片机为核心的水情检测系统。系统主要由5V电源供电。在硬件电路上在，用总线连接PH值传感器和水位传感器，通过传感器收集到的水情数据发送到单片机，单片机存储实时数据，并显示在12864LCD液晶屏上。在软件方面，采用C语言编程。通过对单片机程序设计实现对水情检测系统的水情数据的采集、显示和检测。 关键词：单片机最小系统；PH值传感器；水位传感器；AD模块 Abstract The design is a simple water regime detection system to STC89C52 chip as the core, supplemented by the relevant external circuit, designed to single-chip as the core of the water regime detection system. The system is powered by 5V power supply. In the hardware circuit, with the bus connection PH sensor and water level sensor, through the sensor to collect the water data sent to the microcontroller, single-chip storage of real-time data, and displayed on the 12864LCD LCD screen. In software, the use of C language programming. Through the single-chip program design to achieve the water regime detection system of water data collection, display and detection. Key words:single chip minimum system; PH value sensor; water level sensor; capacitance
2017年全国大学生电子设计竞赛试题 参赛注意事项 （1）8月9日8:00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。 （4）每队严格限制3人，开赛后不得中途更换队员。 （5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。 【本科组】 一、任务 设计并制作一个调幅信号处理实验电路。其结构框图如图1所示。输入信号为调幅度50% 的AM信号。其载波频率为250MHz~300MHz，幅度有效值V irms 为10μV~1mV，调制频率为300Hz~ 5kHz。 低噪声放大器的输入阻抗为50Ω，中频放大器输出阻抗为50Ω，中频滤波器中心频率为10.7MHz，基带放大器输出阻抗为600Ω、负载电阻为600Ω，本振信号自制。 图1调幅信号处理实验电路结构框图 二、要求 1．基本要求 （1）中频滤波器可以采用晶体滤波器或陶瓷滤波器，其中频频率为10.7MHz；
（2）当输入AM信号的载波频率为275MHz，调制频率在300Hz~ 5kHz 范围内任意设定一个频率，V irms=1mV时，要求解调输出信号为V orms=1V±0.1V的调制频率的信号，解调输出信号无明显失真； （3）改变输入信号载波频率250MHz~300MHz，步进1MHz，并在调整本振频率后，可实现AM信号的解调功能。 2．发挥部分 （1）当输入AM信号的载波频率为275MHz，V irms在10μV~1mV之间变动时，通过自动增益控制（AGC）电路（下同），要求输出信号V orms稳定在1V±0.1V； （2）当输入AM信号的载波频率为250MHz~300MHz（本振信号频率可变），V irms在10μV~1mV之间变动，调幅度为50%时，要求输出信号V orms稳定在1V±0.1V； （3）在输出信号V orms稳定在1V±0.1V的前提下，尽可能降低输入AM信号的载波信号电平； （4）在输出信号V orms稳定在1V±0.1V的前提下，尽可能扩大输入AM信号的载波信号频率范围； （5）其他。 三、说明 1.采用+12V单电源供电，所需其它电源电压自行转换； 2.中频放大器输出要预留测试端口TP。 四、评分标准
电路与模拟电子技术 实验指导书 王凤歌 （修改于2011.12.30） 1
实验一直流网络定理 一、实验目的 1、加深对基尔霍夫和迭加原理的内容和适用范围的理解。 2、用实验方法验证戴维南定理的正确性。 3、学习线性含源一端口网络等效电路参数的测量方法。 4、验证功率输出最大条件。 二、实验属性（验证性） 三、实验仪器设备及器材 1、电工实验装置（DG011T、DY031T、DG053T） 2、电阻箱 四、实验要求 1. 所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。 2. 防止电源两端碰线短路。 3. 若用指针式电流表进行测量时，要识别电流插头所接电流表时的“ +、－”极性。倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针可正偏，但读得的电流值必须冠以负号。 4.用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“ +、－”号的记录。 五、实验原理 1、基尔霍夫定律是集总电路的基本定律。它包括电流定律和电压定律。 基尔霍夫电流定律：在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零。即 ∑I = 0 基尔霍夫电压定律：在集总电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。即 ∑U = 0 2、迭加原理是线性电路的一个重要定理。 独立电源称为激励，由它引起的支路电压、电流称为响应，则迭加原理可简述为：在任意线性网络中，多个激励同时作用时，总的响应等于每个激励单独作用时引起的响应之和。 3、戴维南定理指出，任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图1-1所示，其理想电压源的电压等于原网络端口的开路电压U OC，其电阻等于原网络中所有独立电源为零值时的入端等效电阻R0。 图1-1 2
大学生电子设计竞赛设 计报告 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
2017年全国大学生电子设计竞赛XXX控制系统（A/B/C题） 2017年8月12日
摘要（小四、宋体，300字以内） 关键词：脉宽；脉冲；数显；电容（小四、宋体）
XXX控制系统（A/B/C题） 【本科组】 一、系统方案 本系统主要由单片机控制模块、XXX模块、XXX模块、电源模块组成，下面分别论证这几个模块的选择。 1、主控制器件的论证与选择 单片机比较 方案一：采用传统的51系列单片机。 XXXXXX. 方案二：采用以增强型80C51内核的STC系列单片机 XXXXXX 通过比较，我们选择方案二。 方案一：采用在面包板上搭建简易单片机系统 在面包板上搭建单片机系统可以方便的对硬件做随时修改，也易于搭建，但是系统连线较多，不仅相互干扰，使电路杂乱无章，而且系统可靠性低，不适合本系统使用。 方案二：自制单片机印刷电路板 自制印刷电路实现较为困难，实现周期长，此外也会花费较多的时间，影响整体设计进程。不宜采用该方案。 方案三：采用单片机最小系统。 单片机最小系统包含了显示、矩阵键盘、A/D、D/A等模块，能明显减少外围电路的设计，降低系统设计的难度，非常适合本系统的设计。 综合以上三种方案，选择方案三。 2、XXXX的论证与选择 方案一：XXX。XXXX 方案二：XXX。XXXX 方案三：XXX。XXXX 综合以上三种方案，选择方案三。
3、控制系统的论证与选择 方案一：XXX。XXXX 方案二：XXX。XXXX 综合考虑采用XXXXX。 二、系统理论分析与计算 1、XXXX的分析 （1）XXX XXXX （2）XXX XXXX （3）XXX XXXX 2、XXXX的计算 （1）XXX XXXX （2）XXX XXXX （3）XXX XXXX 3、XXXX的计算 （1）XXX XXXX （2）XXX XXXX （3）XXX XXXX 三、电路与程序设计 1、电路的设计 （1）系统总体框图 系统总体框图如图X所示，XXXXXX 图X 系统总体框图
1 请给出3种家用电器中的传感器及其功能。 洗衣机：水位传感器 冰箱：温度传感器 彩电：亮度传感器 热水器：温度传感器 空调：温度传感器 2 请给出智能手机中用到的测试传感器。 重力传感器、三维陀螺仪、GPS 、温度传感器、亮度传感器、摄像头等。 3 系统地提出（或介绍）你了解的（或设想的）与工程测试相关的某一（小）问题。考虑通过本门课程的学习，你如何来解决这一问题。（注意：本题的给出的答案将于课程最后的综合作业相关联，即通过本课程的学习，给出详细具体可行的解决方案） 第二章 普通作业1 请写出信号的类型 1) 简单周期信号 2) 复杂周期信号 3) 瞬态信号 准周期信号 4) 平稳噪声信号 5) 非平稳噪声信号 第二章 信号分析基础 测试题 1. 设时域信号x(t)的频谱为X(f)，则时域信号（C ）的频谱为X(f ＋fo ）。 A . B. C. D. 2. 周期信号截断后的频谱必是（A ）的。 A. 连续 B. 离散 C. 连续非周期 D. 离散周期 3. 不能用确定的数学公式表达的信号是 (D) 信号。 A 复杂周期 B 非周期 C 瞬态 D 随机 4. 信号的时域描述与频域描述通过 (C) 来建立关联。 A 拉氏变换 B 卷积 C 傅立叶变换 D 相乘 5. 以下 (B) 的频谱为连续频谱。 A 周期矩形脉冲 B 矩形窗函数 C 正弦函数 D 周期方波 6. 单位脉冲函数的采样特性表达式为（A ） 。 A )(d )()(00t x t t t t x =-?∞ ∞-δ B )()(*)(00t t x t t t x -=-δ C )()(*)(t x t t x =δ D 1)(?t δ 思考题 1) 从下面的信号波形图中读出其主要参数。
. 实验一晶体管共射极单管放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R 和R组成的分压电路，并在发射极中接有电阻R，以稳定放大器的静态工EB1B2作点。当在放大器的输入端加入输入信号u后，在放大器的输出端便可得到一i个与u相位相反，幅值被放大了的输出信号u，从而实现了电压放大。0i 图2－1 共射极单管放大器实验电路 在图2－1电路中，当流过偏置电阻R和R 的电流远大于晶体管T 的 B2B1基极电流I时（一般5～10倍），则它的静态工作点可用下式估算B教育资料．. R B1U?U CCB R?R B2B1 U?U BEB I??I EC R E
）R＋R＝UU－I（ECCCCEC电压放大倍数 RR // LCβA??V r be输入电阻 r R/// R＝R/beiB1 B2 输出电阻 R R≈CO由于电子器件性能的分散性比较大，因此在设计和制作晶 体管放大电路时， 为电路设计提供必离不开测量和调试技术。在设计前应测量所用元器件的参数，还必须测量和调试放大器的静态工作点和各要的依据，在完成设计和装配以后，因此，一个优质放大器，必定是理论设计与实验调整相结合的产物。项性能指标。除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。消除干扰放大器静态工作点的测量与调试，放大器的测量和调试一般包括：与自激振荡及放大器各项动态参数的测量与调试等。、放大器静态工作点的测量 与调试 1 静态工作点的测量1) 即将放大的情况下进行，＝u 测量放大器的静态工作点，应在输入信号0 i教育资料． . 器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位U、U和U。一般实验中，为了避 ECCB免断开集电极，所以采用测量电压U或U，然后算出I的方法，例如，只要 测CEC出U，即可用E UU?U CECC??II?I，由U确定I（也可根据I），算出CCC CEC RR CE同时也能算出U＝U－U，U＝U－U。EBEECBCE为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I（或U）的调整与测试。 CEC静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u的负半周将被削底，O 如图2－2(a)所示；如工作点偏低则易产生截止失真，即u的正半周被缩顶（一 O般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端 加入一定的输入电压u，检查输出电压u的大小和波形是否满足要求。如不满Oi
2017年全国大学生电子设计竞赛远程幅频特性测试仪（H题） 2017年08月12日
摘要 本幅频特性测试装置采用STM32F407为主控芯片，通过集成DDS芯片AD9959作为信号源，实现了幅度和频率的动态可调；通过级联两块AD8367作为放大器，实现了增益0-40dB连续可调,具有较好的噪声抑制效果；通过AD8310对数检波模块，实现了不同频率信号幅度的测量，并且能够定性的绘制出幅频特性曲线. 关键词：幅频特性测试装置；DDS；VGA；低噪；对数检波 Abstract The amplitude frequency characteristic test device uses STM32F407 as the main control chip, through the integrated DDS chip AD9959 as the signal source, to achieve the amplitude and frequency of the dynamic adjustable; through the cascade of two AD8367 as an amplifier, to achieve a gain of 0-40dB continuously adjustable , With good noise suppression effect; through the AD8310 logarithmic detection module, to achieve a different frequency signal amplitude measurement, and can qualitatively draw the amplitude and frequency characteristics of the curve. Keyword: amplitude frequency characteristic test device；DDS;VGA;low noise；logarithmic detection
图1 电子秤平剖图 1 台面壳体２均压框架３电阻应变片４弹性体 ５补偿电阻６可调支撑脚７底 座 如图１所示，底座通过贴有电阻应变片的双孔型等强度弹性体梁与均压框架相接，均压框架用螺钉与壳体相联。 弹性体是应变式力传感器将力转换为应变量的关键部件。研究结果表明，双孔梁弹性体按刚架计算比按平行梁计算精确，而且桥路输出和载荷之间的线形好、灵敏度高。非线性和灵敏度与竖梁的长度和刚度无关。由于采用陶材料设计制作弹性梁，其灵敏度结构系数不仅取决于弹性体结构形式和应变区的选择，而且和陶瓷材料的微结构、质量及机械强度等因素密切相关。为此，进行了双孔梁的应力分析、抗冲击载荷分析、额定载荷计量等，并用计算机进行了有限元分析。经模拟验证分析，选用图1a所示的双孔梁结构形式。该梁的应力分布均匀对称，其应力最大点在弹性梁的最薄偏离两端处。 根据图1a所示的结构形式： ε＝M／W．E （1） 式中：ε为应变量；M为弯矩；W为抗弯模数；E为弹性模量。 对于这类应变式弹性体上的全等臂电桥，其输出电压V 0和桥压V i 有如下关 系： V 0＝G F ．ε．V i （2） 式中：G F 为应变电阻的应变系数。将式（1）代入式（2），可得： V 0＝G F ．M．V i ／W．E （3） 对于矩形截面， W＝1／6b．h2 式中：b为弹性体承载面宽度；h为弹性体承载梁厚度。 由A—A剖面分析，负荷F必须由一对剪力F／2与之平衡。若取一应变电阻进行分析，F／2对应变电阻中心点的弯距为M ： M ＝F（L／2－X）／2 （4） 以式（4）代入式（3），可得： V 0＝3F（L／2－X）G F ．V i ／b．h2．E （5） 由式（5）可见，双孔梁的桥路输出和载荷F之间具有良好的线形，而且灵敏度高。
调 幅 解 调 电 路 的 设 计 ——高频电子线路期末设计 小组成员：彭银虎 200740620134 宋伟男 200740620138 王海燕 200740620144 杨静 200740620156
一、调幅解调电路的设计 任务： 1）.明确系统的设计任务要求，合理选择设计方案及参数计算； 2）.利用Protel99SE进行仿真设计；； 3）.画出电路图、波形图、频率特性图。 1．基本原理 （1）振幅调制 调幅指的是用需要传送的信息（低频调制信号）去控制高频载波的振幅，使其随调制信号线性变化。 若设载波为u c(t)=Ucmcosωc t, 调制信号为单频信号，即uΩ(t)=UΩmcosΩt, 则普通调幅信号为： u AM(t)= (U cm+kUΩm cos Ωt)cosωc t=U cm(1+M a cosΩt)cosωc t 其中M a=kaUΩm/Ucm为调幅指数（调幅度），ka为比例系数。普通调幅波的波形和频谱图如图（1）所示。 因为载波不包含信息，为了减小不必要的功率浪费，可以只发射上下边频，而不发射载波，称为抑制载波的双边带调幅信号，用DSB表示。 设载波为u c(t)=U cm cosωc t, 单频调制信号为uΩ(t)=Uωm cosΩt(Ω〈〈ωc), 则双边带调幅信号为:
u DSB(t)=kuΩ(t)u c(t)=kUΩm U cm cosΩtcosωc t = 错误！未找到引用源。［cos (ωc+Ω)t+cos (ωc-Ω)t］ 其中k为比例系数。 可见双边带调幅信号中仅包含两个边频, 无载频分量, 其频带宽度仍为调制信号带宽的两倍。图（2）显示了单频调制双边带调幅信号的有关波形与频谱图。 需要注意的是, 双边带调幅信号不仅其包络已不再反映调制信号波形的变化, 而且在调制信号波形过零点处的高频相位有180°的突变。可以看出, 在调制信号正半周, cosΩt为正值, 双边带调幅信号u DSB(t)与载波信号u c(t)同相；在调制信号负半周, cosΩt为负值, u DSB(t)与u c(t)反相。所以, 在正负半周交界处, u DSB(t)有180°相位突变。另外，双边带调幅波和普通调幅波所占有的频谱宽度是相同的，为2Fmax。 因为双边带信号不包含载波，所以发送的全部功率都载有信息，功率有效利用率高。因此在本设计中，调幅模块我们采用的是抑制载波的双边带调幅信号。 （2）调幅信号的解调 调幅信号的解调是振幅调制的相反过程，是从已调高频信号中恢复调制信号，通常将这种调制称为检波。完成这种解调的电路称为振幅检波器。检波电路有包络检波和同步检波。本设计采用同步检波方式。
附件2 比赛题目及评分标准 【题目一】Xilinx哈夫曼编码 1.设计要求 要求对一段数据序列进行哈夫曼编码，使得平均码长最短，输出各元素编码和编码后的数据序列。 （1）组成序列的元素是[0-9]这10个数字，每个数字其对应的4位二进制数表示。比如5对应0101，9对应1001。 （2）输入数据序列的长度为256。 （3）先输出每个元素的编码，然后输出数据序列对应的哈夫曼编码序列。 2.电路接口 RTL级代码顶层模块名统一为HuffmanCoding，可参考电路接口与时序如下：(可以根据自身设计需求，对电路接口进行修改) module HuffmanCoding( input wire clk, input wire rst_n, input wire [3:0] data_in, input wire start, output wire output_data, output wire output_start, output wire output_done ); 1
clk rst_n start output_done （1）复位之后，当start信号高有效后开始连续输入256个数据序列，data_in数据宽度为4，输入需要256个时钟周期。 （2）经过运算后，output_start信号高有效后，开始输出结果output_data。output_data信号数据宽度是1，因此输出是二进制序列。最后output_done 高有效说明整个编码过程结束。 （3）output_data数据包含2个部分。先输出[0-9]这10个数字的哈夫曼编码(具体的输出格式可以自行设定)，然后输出数据序列哈夫曼编码后的序列。 评分标准： 1. TestBench 建议先用C/C++或者Matlab等高级语言实现上述哈夫曼编码设计需求，并以此为基准，作为电路仿真的TestBench。 2. 电路功能 电路功能的完成情况，包括是否满足设计要求、源代码、仿真程序和文档说明等。要求代码书写规范，可读性强。严禁抄袭，如果需要使用第三方IP或者借鉴其他人的部分源码，请注明出处。 3. 性能 2
第1章 传感器与检测技术基础 1.某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至 2.5V ，求该仪器的灵敏度。 解：该仪器的灵敏度为 25 .40.55.35.2-=--=S V/mm 2.某测温系统由以下四个环节组成，各自的灵敏度如下： 铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω 放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度； (2)记录仪笔尖位移4cm 时，所对应的温度变化值。 解： （1）测温系统的总灵敏度为 18.02.010002.045.0=???=S cm/℃ （2）记录仪笔尖位移4cm 时，所对应的温度变化值为 22.2218 .04==t ℃ 6.有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5％，选那台仪表合理? 解：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的相对误差为2.4％。因此，应该选用1.5级的测温仪器。 10.试分析电压输出型直流电桥的输入与输出关系。 答：如图所示，电桥各臂的电阻分别为R 1、 R 2、 R 3、R 4。U 为电桥的直流电源电压。当四臂电阻R 1=R 2=R 3=R 4=R 时，称为等臂电桥；当R 1=R 2=R ,R 3=R 4=R ’(R ≠R ’)时，称为输出对称电桥；当R 1=R 4=R ，R 2=R 3 =R ’(R ≠R ’)时，称为电源对称电桥。 D 直流电桥电路 当电桥输出端接有放大器时，由于放大器的输入阻抗很高，所以可以认为电桥的负载电阻为无穷大，这时电桥
深圳大学实验报告课程名称：通信电子线路 实验项目名称：振幅调制器 学院：信息工程 专业：通信工程 指导教师：张金凤 报告人：高源学号：2011130315 班级： 3 实验时间：2013.5.29 实验报告提交时间：2013.6.12 教务部制
实验板3（幅度调制电路单元） 三、实验基本原理 1. MC1496 简介 MC1496是一种四象限模拟相乘器，其内部电路以及用作振幅调制器时的外部连接如图5-1所示。 由图可见，电路中采用了以反极性方式连接的两组差分对（T1～T4），且这两组差分对的恒流源管（T5、T6）又组成了一个差分对，因而亦称为双差分对模拟相乘器。其典型用法是： ⑻、⑽脚间接一路输入（称为上输入v1）， ⑴、⑷脚间接另一路输入（称为下输入v2），⑹、⑿脚分别经由集电极电阻Rc接到正电源+12V上，并从⑹、⑿脚间取输出vo。⑵、⑶脚间接负反馈电阻Rt。⑸脚到地之间接电阻RB，它决定了恒流源电流I7、I8的数值，典型值为6.8kO。⒁脚接负电源-8V。⑺、⑼、⑾、⒀脚悬空不用。由于两路输入v1、v2的极性皆可取正或负，因而称之为四象限模拟相乘器。可以证明： 因而，仅当上输入满足v1≤VT (26mV)时，方有： 才是真正的模拟相乘器。本实验即为此例。 图5-1 MC1496内部电路及外部连接
2.1496组成的调幅器 用MC1496模拟乘法器组成的振幅调幅器实验电路如图4-2 所示。 图中，与图5-1 相对应之处是：R8对应于Rt，R9对应于RB，R3、R10对应于RC。此外，W1用来调节⑴、⑷端之间的平衡，W2用来调节⑻、⑽端之间的平衡。此外，本实验亦利用W1在⑴、⑷端之间产生附加的直流电压，因而当IN2 端加入调制信号时即可产生AM 波。晶体管BG1为射极跟随器，以提高调制器的带负载能力。 图4－2 1496组成的调幅器实验电路
模拟电子线路实验实验 报告 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
网络高等教育 《模拟电子线路》实验报告 学习中心：浙江建设职业技术学院奥鹏学习中心层次：高中起点专科 专业：电力系统自动化技术 年级： 12 年秋季 学号： 学生姓名：
实验一常用电子仪器的使用 一、实验目的 1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。 2.了解并掌握数字万用表的主要功能及使用方法。 3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方 法。 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。 ①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号； ②输出频率：10Hz~1MHz连续可调； ③幅值调节范围：0~10V P-P连续可调； ④波形衰减：20dB、40dB； ⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。 注意：信号源输出端不能短路。 3．试述使用万用表时应注意的问题。
使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则： ①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 ②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。 如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。 4．试述TDS1002型示波器进行自动测量的方法。 按下“测量”按钮可以进行自动测量。共有十一种测量类型。一次最多可显示五种。 按下顶部的选项按钮可以显示“测量1”菜单。可以在“信源”中选择在其上进行测量的通道。可以在“类型”中选择测量类型。 测量类型有：频率、周期、平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。 三、预习题 1．正弦交流信号的峰-峰值=_2__×峰值，峰值=__根号2__×有效值。 2．交流信号的周期和频率是什么关系 两者是倒数关系。 周期大也就是频率小，频率大也就是周期长
2017年全国大学生电子设计竞赛 管道内钢珠运动测量装置（M题） 【高职高专】
摘要： 系统以STC15W4K61S4单片机为主控器，设计一款管道内钢珠运动测量装置。该装置可以获取管道内钢珠滚动的方向，以及倒入管道内钢珠的个数和管道的倾斜角度。并通过LCD12864液晶显示屏实时显示钢珠滚动方向、个数以及管道的倾斜角度。系统包括单片机主控模块、角度信号采集模块、磁力传感器模块、显
示模块、电源模块、采用稳压输出电源为系统提供工作电源。系统制作成本较低、工作性能稳定，能很好达到设计要求。 关键词:角度传感器、磁性接近开关、LCD12864 目录 1设计任务与要求 (1) 1.1设计任务 (1) 1.2技术指标 (1) 1.3题目评析 (1)
2方案比较与选择 (2) 2.1单片机选择 (2) 2.2角度测量选择 (2) 2.3 钢珠运动检测选择 (2) 2.4显示选择 (2) 2.5电源选择 (2) 3电路系统与程序结构设计 (3) 3.1系统硬件总体设计 (3) 3.2单片机最小系统模块设计 (3) 3.3角度传感器模块设计 (3) 3.4 磁性传感器模块设计 (4) 3.5显示模块设计 (4) 3.6电源模块设计 (4) 3.7程序结构与设计 (5) 4系统测试 (5) 5总结 (6) 参考文献及附录 (6)
1设计任务与要求 1.1设计任务 设计并制作一个管道内钢珠运动测量装置，钢珠运动部分的结构如图1.1所示。 1.2技术指标 1．基本要求 规定传感器宽度 w≤20mm，传感器1和2之间的距离l 任意选择。 （1）按照图1.1所示放置管道，由A 端放入2～10粒钢珠，每粒钢珠放入的时 间间隔≤2s，要求装置能够显示放入钢珠的个数。 （2）分别将管道放置为A 端高于B 端或B 端高于A 端，从高端放入1粒钢 珠，要求能够显示钢珠的运动方向。 （3）按照图1.1所示放置管道，倾斜角ɑ为10o～80o之间的某一角度，由A 端放入1粒钢珠，要求装置能够显示倾斜角ɑ的角度值，测量误差的绝对≤3o。 2．发挥部分 设定传感器1和2之间的距离l 为20mm ，传感器1和2在管道外表面上安放的位置不限。 （1）将1粒钢珠放入管道内，堵住两端的管口，摆动管道，摆动周期≤1s ， 摆动方式如图1.2所示，要求能够显示管道摆动的周期个数。 （2）按照图1.1所示放置管道，由A 端一次连续倒入2～10粒钢珠，要求装置 能够显示倒入钢珠的个数。 （4）其他。 3.设计报告。 1.3题目评析 根据设计要求，对题目评析如下： 本题的重点： ① 传感器灵敏度的选择。 ② 用于钢珠运动检测的传感器选择 图1.1：管道内钢珠运动测量装置的结构图 图1.2：管道摆动方式
1 请给出 3 种家用电器中的传感器及其功能。 洗衣机：水位传感器冰箱：温度传感器彩电：亮度传感器热水器：温度传感器空调：温度传感器 2 请给出智能手机中用到的测试传感器。 重力传感器、三维陀螺仪、 GPS 、温度传感器、亮度传感器、摄像头等。 3 系统地提出（或介绍）你了解的（或设想的）与工程测试相关的某一（小）问题。考虑通过本门课程的学习，你如何来解决这一问题。（注意：本题的给出的答案 将于课程最后的综合作业相关联，即通过本课程的学习，给出详细具体可行的解决方案） 第二章普通作业1 请写出信号的类型 1) 简单周期信号 2) 复杂周期信号 3) 瞬态信号 准周期信号
4) 平稳噪声信号 5) 非平稳噪声信号 第二章信号分析基础测试题 1. 设时域信号 x(t) 的频谱为 X(f) ，则时域信号（ C ）的频谱为 X(f ＋ fo ）。 A . B. C. D. 2. 周期信号截断后的频谱必是（ A ）的。 A. 连续 B. 离散 C. 连续非周期 D. 离散周期 3. 不能用确定的数学公式表达的信号是 (D) 信号。 A 复杂周期 B 非周期 C 瞬态 D 随机 4. 信号的时域描述与频域描述通过 (C) 来建立关联。 A 拉氏变换 B 卷积 C 傅立叶变换 D 相乘 5. 以下 (B) 的频谱为连续频谱。 A 周期矩形脉冲 B 矩形窗函数 C 正弦函数 D 周期方波 6. 单位脉冲函数的采样特性表达式为（ A ）。 A B C D 2.6 思考题 1) 从下面的信号波形图中读出其主要参数。
解答提示：峰值9.5V，负峰值-9.5V，双峰值19V，均值0V。周期=0.06/3.5S 2) 绘出信号的时域波形 解答提示： 3) 为什麽能用自相关分析消去周期信号中的白噪声信号干扰。如何在噪声背景下提取信号中的周期信息，简述其原理？ 解答提示：根据自相关函数的性质：周期信号的自相关函数仍然是同频率的周期信号，但不保留原信号的相位信息；随机噪声信号的自相关函数将随 t 的增大快速衰减。原始信号做自相关后噪声部分快速衰减，而周期信号部分保留。 4) 简述相关测速、相关测距的原理？ 解答提示：利用两个传感器，做互相关分析。互相关曲线上的最大点表明了两个传感器测量信号之间的时间延迟，已知两个传感器之间的距离则可以算出信号的传播速度(例如声音)；已知信号的传播速度(例如超声波)，则可以测出距离。
高频电路课程设计
完成期限：2011年12月16日 课题 基于MC1496调幅电路的设计 学院：电子通信工程学院 专业班级： 学号： 学生姓名： 指导教师：
一．主要内容 用集成模拟乘法器MC1496设计调幅器 二．基本要求 1：电源电压12v 集成模拟乘法器MC1496 载波频率 f c=100KHZ 调制信号频率 fΩ=1KHZ 2：完成课程设计说明书，说明书应含有课程设计任务书，设计原理说明，设计原理图，要求字迹工整，叙述清楚，图 纸齐备。 3：设计时间为二周。 三．主要参考资料 1:李银华电子线路设计指导北京航天航空大学出版社2005.6 2:谢自美电子线路设计实验测试华中科技大学出版社2003.10 3:胡宴如高频电子线路高等教育出版社2009.1
2011年12月5日 目录 1.引言及课程题目的分析................................... 2课程题目的框图·····························3.课程设计的目的·····························4课程设计的内容………………………5课程设计的原理………………………6课程设计的步骤或计算……………… 7课程设计的结果与结论………………8参考文献………………………………
一、引言 在高频电子线路中的振幅调制、同步检波、混 频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程[1]。目前在无线电通信、广播电视等方面得到广泛应用。本文利用Multisim11 软件仿真平台，对MC1496 构成的调幅电路进行软件仿真和实际电路测试，并分析比较测试结果。 二、题目分析 调幅调制和解调在理论上包括了信号处理，模拟电子，高频电子和通信原理等知识，涉及比较广泛。在实际上包括了各种不同信息传输的最基本原理，是大多数设备发射与接收的基本部分，所以我们做的这个课题是有很大的意义的。 本设计报告总体分为两大问题：信号的解调和
单级放大电路 1、实验内容 1、掌握放大器静态工作点的调试方法及其对放大电路性能的影响。 2、测量放大器的β值与静态工作点Q、Av、等，了解共射极电路特性。 3、学习放大器的动态性能。 2、实验步骤与分析 1、测量β值 按实验指导书图2.1所示连接电路，将R p 的阻值调到最大位置。连线完毕仔 细检查，无误后接通电源。改变R p ，记录I c 分别为0.8mA、1 mA、1.2 mA时三 极管V的β值。 2、测量Q点 信号源频率f=500Hz时，逐渐加大u i 幅度，观察uo不失真时的最大输入值 u i 值和最大输出u o 值，并测量I B 、V CE 。 3、测量A v 点 (1)将信号发生器调到频率f=500Hz、幅值为5mV,接到放大器输入端u i ，观 察u i 和u o1 端的波形，用示波器进行测量,并将测得的u i 、u o 和实测计算的值Av 及理论估算的值Av 1 填入表内。
. (2)保持Vi=5mV不变，放大器接入负载R L ,在改变R C 数值情况下测量，并将 结果填入表中。 3、实验结果与总结 测量了放大器的β值与静态工作点Q、Av、等，实验数据如上表所示，更加深入了解了单级放大电路。 实验总结： 1、测量β值时，接线前先测量12V电源，然后关断电源后再连线 2、控制单一变量，如Av值测量时保持Vi保持不变 3、要熟练掌握示波器的使用 4、实验读数应读多次再取平均值 5、接线尽可能简单
差动放大电路 1、实验内容 1、熟悉差动放大器工作原理。 2、掌握差动放大器的基本测试方法。 2、实验步骤与分析 1、按实验指导书图5.1所示连接电路。 2、测量静态工作点 （1）调零：将输入端V I1和V I2 接地，接通直流电源，调节电位器R P1 使双端 输出电压V O =0 （2）测量静态工作点：测量V 1、V 2 、V 3 各极对地电压。 3、测量差模电压放大倍数 在两个输入端各自加入直流电压信号U id1=+0.1V和U id2 =-0.1V，按下表要求测 量并记录，由测量结果得到的数据计算出单端和双端输出的电压放大倍数。（注 意：先调好实验台上的直流输出信号OUT1和OUT2，接入到V i1和V i2 ,接入到V i1 和Vi2，调节DC信号源，使其输出为+0.1V和-0.1V。） 3、实验结果与总结
基于Multisim的调幅电路的仿真 摘要：介绍了在Multisiml0仿真平台中构成集成电路模块的方法．并基于MuhisimlO仿真软件，对各个调幅电路进行仿真。依据仿真原理电路设计实物电路进行测试，并对仿真结果和实际电路测试所得数据进行分析比较。 关键词：调制调幅：包络检波；负峰切割失真；同步检波；Muhisiml0 1.前言 信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。而要还原出被调制的信号就需要解调电路。调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。论文利用Multisim提供的示波器模块，分别对信号的调幅和解调进行了波形分析。 AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。与AM信号相比，因为不存在载波分量，DSB调制效率是100%。我们注意到DSB信号两个边带中任意一个都包含了M(w)的所有频谱成分，所以利用SSB调幅可以提高信道的利用率，所以选择SSB调制与解调作为课程设计的题目具有很大的实际意义。 论文主要是综述现代通信系统中AM ,DSB,SSB调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关内容。同时加强了团队合作意识，培养分析问题、解决问题的综合能力。 2.基本理论 由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。 所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、
模拟电路技术基础实验讲义 一、实验目的 1、熟悉电子元器件，练习检测三极管的方法。 2、掌握放大器静态工作点的测试方法和其对放大器性能的影响。 3、学习测量放大电路Q点及交流参数Av，Ri，R。的方法。 4、学习放大器的动态性能，观察信号输出波形的变化。 二、实验仪器 1、双宗示波器 2、信号发生器 3、数字万用表 三、预习要求 1、能正确使用示波器、信号发生器及数字万用表。 2、熟练三极管特性测试及单管放大电路工作原理。 3、比较三种组态的基本性能的相同点和不同点。 四、实验内容 １、实验电路 (a) (c) （１）用万用表判断三极管Ｖ的极性及好坏，估测三极管的β值。 （２）分别先后按图（a）接好电路，调Rb到最大位置。 （３）仔细检查后，送出，观察有无异常现象。 ２、静态调整 调整Rp使Ve＝2.2V计算并测量填表 表一 ３、动态研究 （１）将信号调到f=1KHz 幅值为3mV 接Vi观察Vi和V。端波形，并比较相位，测出相位差。 （２）信号源频率不变，逐渐加大幅度，观察V。不失真时的最大值并填表。 表二放大倍数测量计算数据表 (3)保持Vi=5mv不变，放大器接负载RL，改变RL数值的情况下测量，并将计算值填表
