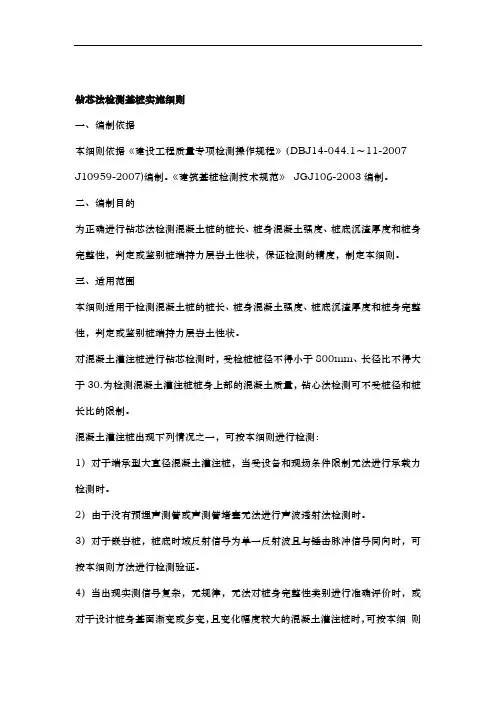

钻芯法检测基桩实施细则
一、编制依据
本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)编制。《建筑基桩检测技术规范》JGJ106-2003编制。
二、编制目的
为正确进行钻芯法检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状，保证检测的精度，制定本细则。
三、适用范围
本细则适用于检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。
对混凝土灌注桩进行钻芯检测时，受检桩桩径不得小于800mm、长径比不得大于30.为检测混凝土灌注桩桩身上部的混凝土质量，钻心法检测可不受桩径和桩长比的限制。
混凝土灌注桩出现下列情况之一，可按本细则进行检测：
1）对于端承型大直径混凝土灌注桩，当受设备和现场条件限制无法进行承载力检测时。
2）由于没有预埋声测管或声测管堵塞无法进行声波透射法检测时。
3）对于嵌岩桩，桩底时域反射信号为单一反射波且与锤击脉冲信号同向时，可按本细则方法进行检测验证。
4）当出现实测信号复杂，无规律，无法对桩身完整性类别进行准确评价时，或对于设计桩身基面渐变或多变，且变化幅度较大的混凝土灌注桩时，可按本细则对桩进行检测验证。
5）对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩，可据情况，按本细则进行验证检测。
6）当采用低应变法、声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，可按本细则方法，在未检桩中继续扩大抽检。
四、操作人员
检测人员应经过培训，通过国家认证的专项检测考试，具有相应的资质。
五、仪器设备
钻取芯样及芯样加工的主要设备、仪器均应有产品合格证。
1、钻芯机
1.1钻芯机应具有足够的刚度，操作灵活，固定和移动方便，并应有水冷却系统。
1.2钻取芯样时宜采用金刚石或人造金刚石薄壁钻头。钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。钻头胎体对刚体的同心度偏差不得大于0.3mm，钻头的径向跳动不大于1.5mm。
2、切芯机
切芯机应具有冷却系统和牢固夹紧芯样的装置；配套使用的人造金刚石锯片应有足够的刚度。
3、补平仪
芯样端面补平仪应保证修补后混凝土芯样尺寸、不平整度、不垂直度等达到抗压强度检验要求。
4、压力试验机
用于检测混凝土芯样圆柱体抗压强度的压力试验机应符合《普通混凝土力学
性能试验方法标准》（GB/T50081－2002）的要求。
六、检测技术和抽样数量
1、必备资料
1.1钻芯法检测基桩时，应具备下列资料：
（1）工程名称、地点及勘察单位、设计单位、施工单位、监理单位和建设单位名称；
（2）基桩类型、桩号、桩径、桩长、桩顶埋深、检测数量及总桩数。
（3）设计桩顶标高和施工成孔桩底标高。
（4）成桩日期施工记录和混凝土试块抗压强度试验报告；
（5）设计混凝土强度等级、桩端持力层性状和单桩竖向极限承载力标准值。
（6）工程地质勘察报告、桩基设计大样图和桩基布置平面位置图等。
（7）必要的设计图纸和施工记录；
2、受检桩应符合下列规定：
2.1受检桩的混凝土龄期达到28d或预留同条件养护试块强度达到设计强度。如不是以检验桩身混凝土强度的验证检测，可根据实际情况适当提前检测开始时间。
2.2 为准确确定桩的中心，桩头宜开挖裸露；不便开挖的桩，应由经纬仪测出桩位中心。
3、抽样数量
3.1直径大于800mm的混凝土嵌岩桩采用本细则方法检测时，检测桩数不应少于总桩数的10%。
3.2 直径小于或等于800mm的桩及直径大于800mm的非嵌岩桩，可根据桩径和桩长的大小，结合桩的类型和实际需要采用钻心法或声波透射法检测或低应变法进行检测，检测桩数不应少于总桩数的10%。
3.3 对于端承型大直径混凝土灌注桩，当受设备和现场条件限制无法进行承载力检测时。可采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层。检测桩数不应少于总桩数的10%。且不应少于10根。
3.4桩身完整性验收抽样检测的受检桩应具有代表性，其选择应复合下列规定：
1）施工质量由疑问的桩；
2）设计方认为重要的桩；
3）局部地质条件出现异常的桩；
4）施工工艺不同的桩；
5）除上述规定外，同类型桩应均匀随机分布。
3.5 柱下三桩或三桩以下的承台抽检桩数不得少于1根。
设计等级为甲级、或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其他桩基工程的抽检数量不应少于总桩数的20%，且不得少于10根。对端承型大直径灌注桩，应在上述两款规定的抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。抽检数量不应少于总桩数的10%。
3.6 当施工质量由疑问的桩、设计方认为重要的桩、局部地质条件出现异常的桩、施工工艺不同的桩，桩数较多时，或为全面了解整个工程基桩的桩身完整性情况时，应适当增加抽检数量。
七、现场操作
1、每根受检桩的钻芯孔数和钻孔位置应符合下列规定：
1.1桩径小于1.2m的桩钻1 孔，桩径为1.2～1.6m的桩钻2孔，桩径大于1.6m的桩钻3孔。
1.2 当钻芯孔为一个时，宜在距桩中心10～15cm的位置开孔；当钻芯孔为两个或两个以上时，开孔位置宜在距桩中心0.15～0.25D内均匀对称布置。
1.3 对桩端持力层的钻探，每根受检桩不应少于一孔，且钻探深度应满足设计要求。
1.4 当采用钻芯法进行验证检测时，钻芯位置应尽可能定在能钻到其他检测方法判定缺陷的位置。
2、安装钻机要求：
钻机设备安装必须水平、周正、稳固。安装前，应清除受检桩位附近的浮泥，挖至硬基（或增加枕木），确保安装稳定；安装时，应检查底座的水平度及钻机立轴的垂直度，并使天轮（天车前沿切点）、钻机立轴中心与孔口必须在同一铅垂线上。应将钻机固定，确保钻机在钻芯过程中不发生倾斜、位移。钻芯孔垂直度偏差不大于0.5%。桩顶面与钻机塔座距离大于2m时，应安装孔口管，孔口管应垂直且牢固。
3、钻机安装后，应进行试运转，确认正常后方能开钻。开孔采用单管钻具金钻头、开孔深为0.3m～0.5m后，起钻下孔口导向管，作垂线校正，然后固定。换用金刚石单动双管钻具钻进。
4、金刚石钻头、扩孔器与卡簧的配合和使用要求：
金刚石钻头与岩芯管之间必须安有扩孔器；扩孔器外径应壁钻头外径大
0.3～0.5mm，卡簧内径应比钻头内径小0.3mm左右；金刚石钻头和扩孔器应按外径先大后小的排列顺序使用，同时考虑钻头内径小的先用，内径大的后用。
4.1 钻头压力：钻芯法的钻头压力应根据混凝土芯样的强度与胶结好坏而定，胶结好、强度高的钻头压力可大，相反的压力应小；一般情况初压力为0.2MPa,正常压力为1MPa。
4.2 转速：回次初转速宜为100r/min左右；正常钻进时可采用高转速，但芯样胶结强度低的混凝土应采用低转速。
4.3 冲洗液量：钻芯法宜采用清水钻进，冲洗液量一般按钻头大小而定。钻头直径为101mm，时，冲洗液流量应为60～120L/min。
5、钻进过程中，应经常对钻机立轴进行校正及时纠正立轴偏差。同时要随时观察冲洗液量和泵压的变化，钻孔内循环水流不得中断，应根据回水含砂量及颜色调整钻进速度。正常泵压为0.5 ～1MPa。发现异常，应查明原因，立即处理。
6、钻进回次进尺长度，在胶结良好的混凝土层，应控制在1.5m内；胶结不良层、断层等回次进尺应控制在0.5m左右，开孔钻进、桩底持力层面以上，1m 内及持力层钻进，回次进尺不超过1m。
7、钻至桩底时，应采取适宜的钻芯方法和工艺钻取沉渣并测定沉渣厚度，并采用适宜的方法对桩端持力层岩土性状进行鉴别。按下列方法进行：
7.1当钻至深度距桩底0.2～0.4m时，应采用减压、慢速钻进，密切观察钻压、泵压变化，若遇钻压、泵压、钻具突降，应立即停钻，及时测量机上余尺，准确记录孔深和有关情况。
7.2 当持力层为中、微风化岩石时，可将桩底0.5m左右的混凝土芯样、0.5m
左右的持力层以及沉渣纳入同一回次。当持力层为强风化岩层或土层时，可采用合金钢钻头干钻等适宜的钻芯方法和工艺钻取沉渣并测定沉渣厚度。
7.3 对中、微风化岩的桩端持力层，可直接钻取岩芯鉴别；对强风化岩层或土层，可采用动力触探、标准贯入试验等方法鉴别。试验宜在距桩底以下500mm内进行。
8、提钻取芯样时，应拧卸钻头和扩孔器，严禁敲打卸芯。卸好的芯样应保护好断口的形状，由上而下按回次顺序放进芯样箱，不得颠倒、丢失或更换芯样。芯样侧面上应清楚标明回次数、块号、本回次总块数，并按表7.8的格式及时记录桩号、孔号、回次数、起止深度、块数、总快数、芯样质量的初步描述及异常情况。
表7.8钻芯检测现场操作记录表
桩号孔号工程名称
时间钻进（m）芯样
编号
芯样长度
（m）残留芯样
芯样初步描
述及异常情
况记录
自至自至计
检测日期机长：记录：页次：
9、芯样编录与拍照应符合下列要求：
9.1 钻芯过程中，应按表7.9的格式与内容对桩身混凝土、桩底沉渣以及桩端持力层做详细编录。
表7.9.1 钻芯法检测芯样编录表
工程名称检测日期
桩号/钻芯孔号桩径混凝土设计强度等级
项目
分段
（层）深
度(m)
芯样描述
取样编号
取样深度
备注
桩身混凝土混凝土钻进深度，芯样连续性、完整性、胶结情况、表面光滑情况、断口吻合程度、混凝土心是否为柱状、骨料大小分布情况，以及气孔、空洞、蜂窝麻面、沟槽、破碎、夹泥、松散的情况
桩底沉渣
桩端混凝土与持力层接触情况、沉渣厚
度
持力层持力层钻进深度，岩土名称、芯样颜色、
结构构造、裂缝发育程度、坚硬及风化
程度：
分层岩层应分层描述
（强风化
或涂层时
的动力触
探或标贯
结果）
检测单位：记录员：检测人员：
9.2 按表7.9.2格式与内容编制每孔的柱状图。
9.3 钻芯结束后，应对芯样和标有工程名称、桩号、钻芯孔号、芯样试件采
取位置、桩长、孔深、检测单位名称的标示牌的全貌进行拍照。应先拍彩色照片，
后截取芯样试件。
10、当单桩质量评价满足设计要求时，应采用0.5～1.0MPa压力，从钻芯孔孔底往上用水泥浆回灌封闭；否则应封闭钻芯孔，留待处理。
表7.9.2钻芯法检测芯样综合柱状图
桩号/孔号混凝土设
计强度等
级
桩顶标高
开孔
时间
施工桩长设计桩长钻孔深度
终孔
时间
层序号层底
标高
（m
）
层底
深度
（m）
混凝土/岩
土芯柱状
图（比例
尺）
桩身混
凝土、持
力层描
述
芯样强度
序号---------
深度（m）
备注
□
□
编制：校核：
注：□代表芯样试件取样位置。
八、芯样试件截取与加工
1、截取混凝土抗压芯样试件应符合下列规定：
1.1当桩长为10～30m时，每孔截取3组芯样；当桩长小于10m时，可取2
组，当桩长大于30m时，不少于4组。
1.2上部芯样位置距桩顶设计标高不宜大于1 倍桩径或1m，下部芯样位置距桩底不宜大于1 倍桩径或1m，中间芯样宜等间距截取。
1.3缺陷位置能取样时，应截取一组芯样进行混凝土抗压试验。
1.4当同一基桩的钻芯孔数大于一个，其中一孔在某深度存在缺陷时，应在其他孔的该深度处截取芯样进行混凝土抗压试验。
2、当桩端持力层为中，微风化岩层且岩芯可制作成试件时，应在接近桩底部位截取一组岩石芯样；遇分层岩性时宜在各层取样。为保证岩石原始性状，选取岩石芯样应及时包装并浸泡在水中。
3、每组芯样应制作三个芯样抗压试件。每块芯样应标明取样深度。在选择芯样试件时，应注意观察芯样侧面的表观混凝土粗骨料粒径及是否存在裂缝或其他缺陷。
4、将混凝土芯样试件加工成抗压强度试验所需要的试件时，应采用双面锯切机把芯样试件锯切成一定长度，切割前应将芯样先固定，并使金刚石圆锯片垂直于芯样轴线。锯切时的线速度以40～45m/s为宜。锯切过程中应把水嘴调整到合适的位置，以充分冷却金刚石锯片和芯样。
5、锯切后的芯样试件，当试件不能满足平整及垂直要求时，应选用以下方法进行端面加工：
5.1 在磨平机上磨平。
5.2 用水泥砂浆（或水泥净浆）或硫磺胶泥（或硫磺）等材料在专用补平装置上补平。水泥砂浆（或水泥净浆）补平厚度不大于5mm，硫磺胶泥（或硫磺）补平厚度不大于1.5mm
5.3 补平层应与芯样结合牢固，受压时补平层与芯样的结合面不得提前破坏。
6、试验前，应对芯样试件的几何尺寸做下列测量：
6.1平均直径：用游标卡尺测量芯样中部，在相互垂直的两个位置上的直径，取其两次测量的平均值，精确至0.5mm。
6.2芯样高度：用钢卷尺或钢板尺进行测量，精确至1.0mm。
6.3 垂直度：用游标量角器测量两个端面与母线的夹角，精确至0.1°。
6.4 平整度：用钢板尺或角尺紧靠在芯样端面上，一面转动钢板尺，一面用塞尺测量与芯样端面之间的缝隙。
7、芯样试件中的缺边、掉角等小缺陷允许修补，但如尺寸偏差及外观质量等出现下列情况时，不得用作抗压强度试验：
7.1芯样试件高度小于0.95d或大于1.05d时（d为芯样试件平均值)
7.2沿试件高度任一直径与平均直径相差达2mm以上时。
7.3试件端面的不平整度在100mm长度内超过0.1mm。
7.4试件端面与轴线的不垂直度超过2°时。
7.5芯样试件平均直径小于2倍表观混凝土粗骨料最大粒径时。
7.6试件有裂缝或有其它较大缺陷、芯样试件内含由钢筋。

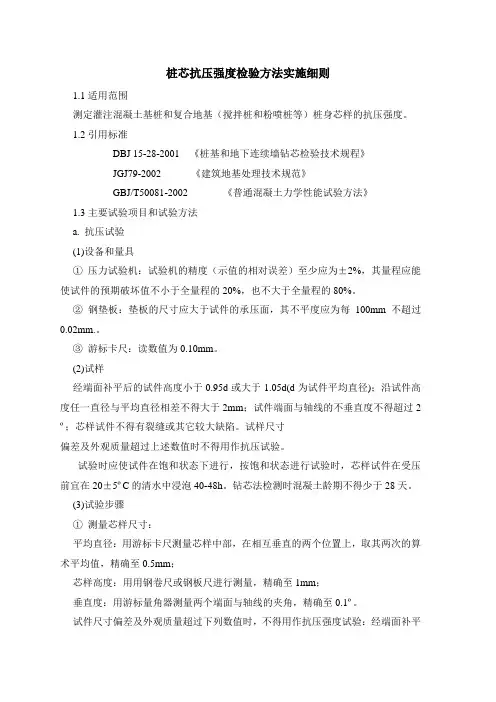

九、芯样试件抗压强度试验
1、芯样试件制作完毕可立即进行抗压强度试验。
2、混凝土芯样试件的抗压强度试验时应合理选择压力机的量程和加荷速率，按现行国家标准《普通混凝土力学性能试验方法》GB/T 50081—2002的有关规定执行。
3、抗压强度试验后，当发现芯样试件平均直径小于2倍试件内混凝土粗骨料最大粒径，该事件的强度值不得参与统计平均，应重新截取芯样试件进行抗压强度试验。条件不具备时可用另外两个强度的平均值作为该组混凝土芯样试件抗压强度值。在报告中应对由关情况予以说明。
4、混凝土芯样试件抗压强度应按下列公式计算：
24d P f cu πξ?=
式中： f cu ——混凝土芯样试件抗压强度（Mk ），精确至0.1 Mk ；
P ——芯样试件抗压试验测得的破坏荷载（N ）；
d ——芯样试件的平均直径（mm ）；
ξ——混凝土芯样试件抗压强度折算系数，应考虑芯样尺寸效应、
钻芯机械对芯样扰动和混凝土成型条件的影响，通过试验统计确
定；当无试验统计资料时，宜取为1.0 。
5、桩底岩芯单轴抗压强度试验可按下列规定进行：
5.1 在压力机上以每秒500～800kPa 的加速度加载，直到试样破坏为止，做好试验前后的试样描述。
5.2根据参加统计的一组试样的试验值计算其平均值、标准值、变异系数，取岩石饱和单轴抗压强度的标准值为：
rm rk f f ?=ψ
δψ)678.4704.1(12n n
+-= 式中： ?n ---试样岩石饱和单轴抗压强度值;
?
----岩石饱和单轴抗压强度平均值；
m
---岩石饱和单轴抗压强度标准值；
?
nk
Ψ----统计修正系数；
δ----变异系数；
n----试样个数；
σ---标准差
6、桩身混凝土芯样试件抗压强度代表值按下列步骤确定：
6.1每组混凝土芯样试件抗压强度代表值应按一组三块试件强度值的平均值确定。
6.2同一受检桩同一深度部位有两组或两组以上混凝土芯样试件抗压强度代表值时，取其平均值为该深度处混凝土芯样试件抗压强度代表值。
6.3受检桩中不同深度位置的混凝土芯样试件抗压强度代表值中的最小值为该桩混凝土芯样试件抗压强度代表值。
十、检测数据的分析与判定
1、桩端持力层性状应根据芯样特征、岩石芯样单轴抗压强度试验、动力触探或标准贯入试验结果、综合判定桩端持力层岩土性状。
2、桩身完整性类别应结合钻芯孔数、现场混凝土芯样特征、芯样单轴抗压强度试验结果，按表10.2.1的规定和表10.2.2的特征进行综合判定。
3、同一根桩由两个或两个以上钻芯孔时，桩身完整性分类应综合考虑各钻芯孔的芯样质量情况。不同钻芯孔的芯样在同已深度部位均存在缺陷时，该位置存在安全隐患的可能性大，桩身缺陷类别应判重些。
4、桩身完整性分类结合芯样单轴抗压强度值进行综合判定时，应考虑下列
情况：
4.1 蜂窝麻面、沟槽、空洞等缺陷程度应根据其芯样强度试验结果判断。若无法取样或不能加工成试件，缺陷程度应判重些。
4.2 芯样连续、完整、交接好或较好、骨料均匀或基本均匀、断口吻合或基本吻合；芯样侧面无表观缺陷，或虽有气孔、蜂窝麻面、沟槽，但能够截取芯样制作试件；芯样试件抗压强度代表值不小于混凝土设计强度等级。则应判为Ⅱ类桩。
4.3 芯样任一段松散、夹泥或分层，钻进困难甚至无法钻进，则判定基桩的混凝土质量不满足设计要求；若仅在一个孔中出现上述情况，而在其它孔同深度部位未出现，为确保质量，仍应进行工程处理。
4.4 局部混凝土破碎、无法取样或虽能取样但无法加工成试件，一般判定为Ⅲ类桩。但当钻芯孔数为3个时，若同一深度部位芯样质量均如此，判为Ⅳ类桩；如果仅一孔的芯样质量如此，且长度小于10cm，另两孔同深度部位的芯样试件抗压强度较高，判为Ⅱ类桩。
5、成桩质量评价应按单桩进行。当出现下列情况之一时，应判定该受检桩不满足设计要求：
5.1 桩身完整性类别为Ⅳ类的桩。
5.2 受检桩混凝土芯样试件抗压强度代表值小于混凝土设计强度等级的桩。
5.3 桩长、桩底沉渣厚度不满足设计或规范要求的桩。
5.4 桩端持力层岩土性状（强度）或厚度未达到设计或规范要求的桩。
6、钻芯孔偏出桩外时，仅对钻取芯样部分进行评价。
表10.2.1桩身完整性分类表
类别分类原则
Ⅰ桩身完整
Ⅱ
桩身有轻微缺陷，承载力极限状态下不因桩身破坏而丧失结构承
载力
Ⅲ桩身有明显缺陷，对桩身结构承载力有影响
Ⅳ桩身存在严重缺陷
表10.2.2 桩身完整性判定
类别现场混凝土芯样特征
Ⅰ
混凝土芯样连续、完整、表面光滑、胶结好、骨料分布均匀、呈长柱状、断口吻合，芯样侧面仅见少量气孔
Ⅱ
混凝土芯样连续、完整、胶结叫好、骨料分布基本均匀、呈柱状、断口
基本吻合，
Ⅲ大部分混凝土芯样胶结较好，吴松散、贾尼或分层现象，但有下列情况之一：
芯样局部被破碎且破碎长度不大于10cm
芯样骨料分布不均匀；
芯样多呈短柱状或块状；
芯样侧面蜂窝麻面、沟槽连续
Ⅳ
钻进很困难；
芯样任意断送三、夹泥或分层；
芯样局部破碎且破碎长度大于10cm
十一、检测报告
1、委托方名称，工程名称、地点，建设、勘察、设计、监理和施工单位，基础、结构型式，层数，设计要求，检测目的，检测依据，检测数量，检测日期；
2、地质条件描述；
3、受检桩的桩号、桩位和相关施工记录；
4、检测方法，检测仪器设备，检测过程叙述；
5、受检桩的检测数据，实测与计算分析曲线、表格、判断依据和混总结果；
6、钻芯设备情况；
7、检测桩数、钻孔数量，架空、混凝土芯进尺、岩芯进尺、总进尺，混凝土试件组数、岩石试件组数、动力触探或标准贯入试验结果；
8、表7.9.2的格式编制的每孔柱状图；
9、芯样单轴抗压强度试验结果；
10、芯样彩色照片；
11、异常情况说明；
12、与检测内容相应的检测结论。
十二、检测工作中发生意外事故处理
1、钻进时，如发现钻速变慢，内孔有异常声响，动力负荷过大的现象，则可能钻遇混凝土中的钢筋笼或其它异物。遇此情况应停车提起钻具，检查钻头是否损坏，测量钻孔倾斜度。如需继续钻进，应还合金头入孔切磨钢筋或异物。
2、当出现钻芯孔与桩体偏离时，应立即停机记录，分析原因。当有争议时，可进行钻孔测斜，以判断是受检桩倾斜超过规范要求还是钻芯孔倾斜超过规定要
求。
3、金刚石钻进时应注意如下事项，避免意外事故发生：
3.1金刚石钻进前，应将孔底硬质合金捞取干净并磨灭，然后磨平孔底。
3.2提钻取芯样时，应使用专门的自由钳拧卸钻头和扩孔器。
3.3提放钻具时，钻头不得在地上拖拉；下钻时金刚石钻头不得碰撞孔口或孔口管上；发生墩钻或跑钻事故时，应提钻检查桩头，不得盲目钻进。
3.4当孔内有掉块、混凝土芯脱落或者残留混凝土芯超过200mm时，不得使用新金刚石钻头扫孔，应使用旧的金刚石钻头或者针状合金钻头套扫。
3.5下钻前金刚石钻头不得下至孔底，应下至距孔底200mm处，采用轻压慢转扫到孔底，待钻进正常后再逐步增加压力和转速至正常范围。
3.6正常钻进时不得随意提动钻具，以防止混凝土芯堵塞，发现混凝土芯堵塞时应立刻提钻，不得继续钻进。
桩身完整性 检测报告 报告编号：S2014003 工程名称：商丘市百合谷住宅小区 检测方法：基桩钻芯法 检测单位公章：商丘公正建筑工程质量检测有限公司报送时间：2014年1月10日
工程名称：商丘市百合谷住宅小区 工程地点：商丘市长江路与中州大道交叉口西北角委托单位：省计量认证评审组 建设单位：商丘市哈林置业有限公司 设计单位：商丘市兴业建筑设计有限公司 监理单位：河南天安工程监理有限公司 勘察单位：河南华兴地质工程有限公司 施工单位：河南省天虹建设集团有限公司 主要检测人： 报告审核人： 报告批准人： 提交单位： 单位地址： 邮编： 电话： 传真： 声明： 1．本报告涂改、错页、换页、漏页无效； 2．检测单位名称与检测报告专用章名称不符者无效； 3．本报告无检测、审核、技术负责人签字无效； 4．本报告未经书面同意不得复制或作为他用；
5．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本检测中心书面提出，本检测中心将于7日内给予答复 目录 一、前言 (3) 二、工程概况 (3) 三、钻芯取样情况 (3) 四、芯样检测 (4) 五、结论 (6)
一、前言 商丘市公正建筑工程质量检测有限公司受省计量认证评审组的委托，于2014年1月02日对商丘市百合谷住宅小区的桩基础进行了钻芯检测。检测桩号为：26#-2，检测数量1根。 本次桩基钻芯设备采用长沙探矿机械厂生产的GY－1型液压钻机，直径91mm的人造金钢石钻头钻进。现场钻芯工作从2014年1月2日进场准备至2014年1月4日完成，历时3天，混凝土钻芯总进尺26.50m。 现场采取混凝土芯样4组进行了单轴抗压强度试验，混凝土芯样的选取工作由建设单位、监理单位、施工单位及商丘市建筑工程质量检测负责同志在现场共同完成。 二、工程概况 26#-2桩基类别为摩擦桩，成孔方式为钻孔灌注桩，设计桩径1.5m，设计桩长26.00m。混凝土设计标号为C30，卵石最大粒径为31.5mm，配合比为水泥：砂：卵石：水：外加剂=366:719:1253:127: 3.66，整个基桩于2014年11月15日灌注结束。 三、钻芯取样情况 依据《建筑桩基检测技术规范（JGJ106-2003）》和《钻芯法检测混凝土强度技术规程（CECS 03：2007）》对基桩进行钻芯检测。
1- 检测报告Detectio n Report 报告编号Serial Number 项目名称Sample Descriptio n RYJK-JG-0C2 (11) -2016 中海?国际社区S04#楼楼板混凝土强度检测 委托单 Applica nt 广西瑞宇建筑科技有限公司 监测类 Mon itori ng Type 委托检测 广西瑞宇建筑科技有限公司 1. 2. 3. 4. 5. 6. 监测报告涂改、换页无效; Guan gxi Ruiyu Con struct ion Tech no logy Co.,Ltd. 2016年11月30日 声明 未经本监测单位书面批准，不得复制本报告，复印的报告未加盖检测专用章无效; 监测报 告无三级审核手写签字无效； 测单位名称与检测专用章所示名称不符者无效; 寸本监测报告有异议，可在收到报告后15天内向本检测单位书面提请复议; 昔定样品的委托检测结杲仅对样品负责。 地址：广西南宁市秀厢大道56号4号综合楼邮编：53000
主检：审核：批准： 目录 1工程概况.......................................... 2检测依据及工具....................................... 2.1检测依据 ........................................ 2.2检测工具 ........................................ 3检测内容.......................................... 4检测方法.......................................... 5抽样方案.......................................... 6检测结果及分析....................................... 7检测结论.......................................... 附表1混凝土结构后锚固件抗拉拔检测结果............................................... 附录1 :检测时间和环境描述 ......................................................... 附录2:检测人员构成.................................................................
编号：_____________ 基桩钻芯法检测合同 甲方： _______________________ 乙方： _______________________ 签订日期： ___ 年____ 月_____ 日
甲方: 乙方: 1、根据甲方提岀的要求，对该工程基桩进行钻芯法检测。桩的检测数量、所测桩的位置，由 确定。 2、乙方按照中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）进行基桩检测乙方外业施工期间，甲方须做好现场配合工作，若因甲方原因造成人停、窝工，除工期顺延外， 甲方应支付停、窝工费（金额按预算的平均工日产值计算）。 委托抽检内容钻芯 超声波纵波速 测试 混凝土强度（取芯试 压） 桩身混凝土完 整性 桩底沉桩厚度及持力层岩土 性状 单价_元/米_元/米_元/米__ 元/组 4、工期：本工程的检测工作定于年月日开工，年月日提交检测报告。 5、提供资料一式_____ 份。 6、付款方式：本工程检测费预算为____________ 元（大写 ___________________ ）；合同生效3天内， 甲方应向乙方支付预算检测费的%作为定金，计_____________ 元（本合同履行后，定金抵作检测费）；检测规模大、工期长的大型工程，甲方还应按实际完成工程进度%时，向乙方支付预算检测费的%作为工程进度款，计___________ 元；检测工作外业结束提交检测报告____________ 天内，甲方一次性付清全部工程费用。
7、当合同发生争议时，由甲、乙双方及时协商解决，也可由当地建设行政主管部门调解，协商或调解不成时，甲、乙双方同意由仲裁委员会仲裁，也可向人民法院起诉。 8、本合同一式四份，甲乙双方各执二份。 甲方（盖章）法定代表人（签字）委托代理人：签定日期：乙方（盖章） 法人授权责任人（签字）
甲方（建设单位）： 法定代表人： 地址： 联系方式： 乙方（检测单位）： 法定代表人： 地址： 联系方式： 甲方将工程中混凝土桩基质量检测试验委托乙方，为了确保建设工程的质量，明确甲、乙双方责任，特订立如下合同： 一、工程概况 1、本工程类别为（房屋建筑□市政基础设施□）项目，工程地址 在，工程造价约人民币元，建筑面积 为m2，结构类型为层结构。 2、本工程建设单位，设计单 位，监理单位，施工单位。 3、本工程共有桩根，随机抽检根进行检测，其中根进行静载试验，根进行反射波法试 验，根进行声波透射法试验，根进行钻芯法试验。 4、设计要求单桩承载力特征值KN，单桩承载力极限值为KN。 二、检测项目 1、静载试验（承载力）
2、动测试验（反射波法、声波透射法、钻芯法） 三、双方的责任 甲方责任 1、甲方提供工程的桩基设计图纸和有关地质资料及其他相关资料。 2、甲方（监理）负责组织设计、施工、检测等相关质量责任单位确定试桩数 量及桩位。 3、甲方负责静载堆载重物及设备安装等费用。 4、乙方负责桩基试验设备安装和堆载时，甲方应提供本试验用重物和安装人员的住宿。 5、甲方应积极配合乙方的检测工作。为乙方提供安全、方便的检测条件，如休息、值班的地方。 6、甲方将试桩周围清理平整，按试验要求做好试桩头。 乙方责任 1、根据甲方委托的检测项目、数量，及时按国家规范、标准完成检测工作，出具结论明确的试验检测报告。 2、最后一个试桩检测完成后五天内出具试验报告。 3、在检测过程中乙方发生的安全事故，由乙方负责。 四、取费标准 检测费用按照《湘价服[2009]186号》文件规定标准要求执行。经协商，静载检测费用按人民 币元/ 根收取，共根，合计人民币元。反射波法检测费用按人民币元/ 根收取，共根，合计人民 币元。声波透射法检测费用按人民币元/ 根收取， 共根，合计人民币元。钻芯法检测费用按人民 币元/ 米收取，共米，合计人民币元。总费用共计（人民币（大写）（￥元）。 五、付款方式
复印无效 许可证证号：苏建检字第A002B号计量认证合格证： 基桩质量检测报告 （检测方法：钻芯法） 工程名称************ 委托单位***************************** 报告编号 检测机构******************************（检测专用章）
一、概况 1．工程概况表1 二、工程地质概况
根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）: 工程地质概况表2 三、检测的目的、依据 3.1.检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 3.2检测的依据
a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 4.1.检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3 钻芯设备技术指标及要求表3 4.2.检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量
5.1受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 5.2受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 受检桩施工记录汇总表表4 5.3.检测工作量 岩芯样进尺25.0米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： 式中R—岩芯单轴抗压强度(MPa), P—岩芯试件的破坏荷载(N)； A—岩芯试件的截面积（mm2）； 6.1.2.岩芯饱和单轴抗压强度标准值的确定 根据参加统计的一组试样的试验值计算其平均值、标准差、变异系数、取岩芯饱和单轴抗压强度标准值为： 式中f rm—岩芯试样饱和单轴抗压强度平均值； f rk—岩芯试样饱和单轴抗压强度标准值； —统计修正系数； n—试样的个数；
钻芯法混凝土强度检测 报告 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
1- 检测报告 Detection Report 报告编号 RYJK-JG-002（11）-2016 Serial Number 项目名称 中海·国际社区S04#楼楼板混凝土强度检测Sample Description 委托单位 广西瑞宇建筑科技有限公司 Applicant 监测类别 委托检测 Monitoring Type 广西瑞宇建筑科技有限公司 Guangxi Ruiyu Construction Technology Co.,Ltd. 2016年11月30日 声明 1.本监测报告涂改、换页无效； 2.未经本监测单位书面批准，不得复制本报告，复印的报告未加盖检测专用章无 效； 3.监测报告无三级审核手写签字无效； 4.检测单位名称与检测专用章所示名称不符者无效； 5.如对本监测报告有异议，可在收到报告后15天内向本检测单位书面提请复议； 6.指定样品的委托检测结果仅对样品负责。 地址：广西南宁市秀厢大道56号4号综合楼邮编：530004 电话： Fax：
目录
1 工程概况 中海国际社区S04#楼位于广西南宁市降桥路，由南宁中海宏洋房地产有限公司承建。该工程为一栋3层的框架结构建筑，基础采用CFG桩基础。该工程设计单位为南宁市建筑设计院。一层柱的设计混凝土强度等级均为C30，一层梁（板）至屋面梁（板）的设计混凝土强度等级均为C30。一层墙体的设计砂浆强度等级为。一层柱受力钢筋的设计混凝土保护层厚度分别为30mm。 我公司根据相关规范及业主要求，对该工程二层②-③×C-D轴楼板进行钻芯法混凝土强度检测。我公司于2016年11月16日-2016年11月17日进场进行检测，现将检测结果汇报如下。 2检测依据及工具 检测依据 本次检测评定主要依据以下规范、规程： （1）《混凝土结构工程施工质量验收规范》GB 50204-2015； （2）《钻芯法检测混凝土强度技术规程》JGJ/T 384-2016； （3）本工程现有设计图纸及其它规范文件。 检测工具 本工程检测主要仪器设备见表2-1所示。 3检测内容 钻芯法混凝土强度检验。
发包方(以下简称甲方)： 承包方(以下简称乙方)： 乙方受甲方委托，承接上述工程的检测工作。为明确检测内容、工期、检测费用和双方责任，经双方协商，签定本合同，共同遵守。 一、检测内容及费用 表1、甲方委托乙方完成基桩检测及检测单价 二、检测总费用及付款方式 按表1暂定工作量及合同条款，甲方应支付乙方全部检测费用为人民币￥ 元整（大写： 元整）。如果检测数量有变化，则最终结算价=Σ检测工程量*检测单价 乙方完成50％检测工作量时，甲方支付进度款______________元（大写：______________万元）。乙方完成全部检测，提交检测总报告时，甲方付清全部检测费用。 三、检测目的、要求 3.1、静载法在甲方委托要求的最大试验荷载范围内，确定单桩承载力及相应沉降量。 3.2、低应变法确定桩身完整性，提供桩身严重缺陷的位置。 3.3、钻芯法检测桩长、桩身混凝土强度、桩底沉渣厚度；判定或鉴别桩端岩土性状，判定桩身
完整性类别。 3.4、甲方对试验无特殊要求时，试验将按《建筑基桩检测规程》(SJG09—2007)等相关规范、规程的要求进行。 四、甲方责任 4.1、向乙方提供以下资料副本：(1)桩位平面图；(2)试桩(验)区工程地质报告；(3)桩基施工平面图；(4)试桩桩位编号；(5)试桩施工记录及与试验相关资料等。 4.2、提供动力电源及照明电源至检测场地。 4.3、试验前应平整好试验场地并修好道路至试桩位置，通知乙方技术人员认可。 4.4、按照乙方要求开挖受检桩，处理好桩头，通知乙方技术人员认可。 4.5、乙方完成现场全部检测内容一周内，甲方完成工作量签证确认和结算手续。 五、乙方责任 5.1、在具备检测条件二日内进场开展工作。 5.2、负责与检测相关的一切准备及检测工作，现场检测工作结束及甲方完成检测结算手续后，七天内向甲方提供正式检测报告一式四份。 5.3、向甲方提供与检测相关的一切咨询服务。 5.4、遵守地方政府和有关部门对检测场地交通、噪声、环境卫生和场外污染等管理规定，经甲方同意办理有关手续。 六、工期要求 6.1、现场具备检测条件并接到甲方通知后二日内，乙方进场连续开展检测工作直至该项检测工作结束，中途不得无故停顿拖延。 6.2、因政策调整而停缓建的工程，造成乙方停工、窝工、倒运、材料和构件积压的经济损失、人员机械设备调迁等费用，均由甲方赔偿乙方。 6.3、因非乙方原因停水、停电、甲方未按要求疏通进场道路、不可抗力；检测量变化等因素影响，检测工作顺延。
许可证证号：苏建检字第A002B 号 计量认证合格证：2012100336DR 基桩质量检测报告 （检测方法：钻芯法） 工程名称 ************ 委托单位 ***************************** 报告编号 检测机构 ****************************** （检测专用章）
一、概况 1．工程概况表1
二、工程地质概况 根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）: 工程地质概况表2
三、检测的目的、依据 3.1.检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 3.2检测的依据 a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 4.1.检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3 钻芯设备技术指标及要求表3
4.2.检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量 5.1受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 5.2受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 受检桩施工记录汇总表表4 5.3.检测工作量 岩芯样进尺25.0米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： P R A 式中R—岩芯单轴抗压强度(MPa), P—岩芯试件的破坏荷载(N)； A—岩芯试件的截面积（mm2）；
基桩检测实施方案 （钻芯法） 工程名称：_科研设计楼(自编号A-1至A-6栋) 工程地点：广州天河区软件园高唐新建区 施工单位：广东省电白建筑工程总公司 广州市天河区建设工程质量监督检测室
御银科技园 建筑地基基础检测方案 一、工程概况 御银科技园基础型式为桩基础，采用旋挖灌注桩（桩型），桩径为800-1200mm，单桩竖向抗压承载力为2000-9000kN，单桩竖向抗拔承载力为800-1800kN，桩端持力层为全/强风化花岗岩，工程总桩数为305根。 二、检测依据 1、《建筑地基基础工程施工质量验收规范》GB50202-2002； 2、《建筑地基基础检测规范》DBJ15-60-2008； 3、广州市城乡建设委员会的穗建质（2010）574号文件有关规定。 三、检测方法及数量 依据广州市城乡建设委员会的穗建质（2010）574号文件的有关规定，结合设计图纸的要求，及本工程实际已检测情况，采用钻芯法对本工程桩基质量进行检测。钻芯法补充检测4根。 四、抽样方案 1，检测桩位选择：本工程旋挖灌注桩总桩数305根。因之前已经进行了48根旋挖灌注桩的抽检，现确定补充检测桩数量为4根，桩编号分别为6号、42号、79号、81号，共4根，当检测桩存在较严重质量
问题时，应按要求进一步检测。 2，受检位置选择原则： 2.1 施工质量有疑问的桩； 2.2 设计认为重要的桩； 2.3 局部地质条件出现异常的桩； 2.4 当采用两种或两种以上检测方法时，宜根据前一种检测方法的检测结果来确定后一种检测方法的受检桩； 2.5 同类型桩宜均匀分布。 五、甲方及施工单位配合事项 1，提供有关工程地质报告、桩基设计平面图、桩号及成桩施工记录； 2，按要求对桩头作必要的处理；凿除浮浆、凿平桩头并清洗干净桩头； 3，必要时提供住宿，负责水、电和载荷，必要的临时检测用道； 4，提供有关设计施工资料及相应的工作平台。 六、检测工作时间安排 1，现场检测工作预计20个工作日左右（具体天数视现场施工进度而定）； 2，出具检测报告在现场检测结束后5~7个工作日内。
基桩钻孔取芯委托检验协议书 第页共页 委托编号：第一联：公司（白）第二联：委托单位（蓝） 委托单位填写委 托 单 位 名称联系人 地址联系电话 邮编传真 工 程 概 况 工程名称工程地点 建设单位结构形式 设计单位 设计桩端 持力层 勘察单位基桩类型 施工单位桩身强度 监理单位设计桩径 见证人证书编号设计桩长 检测依据 （）JGJ 106-2003《建筑基桩检测技术规范》；（）DBJ 13-28-1999《基桩钻芯法检测技术规程》； （）GB/T 50081-2002《普通混凝土力学性能试验方法》 （）CECS03：88《钻芯法检测混凝土强度技术规程》 其它： 检测性质（）委托等单位选定；其它： 随附资料（）工程地质资料；（）基础设计图；（）桩位布置图；（）施工原始记录；其它： 报告发放（）自取（）邮寄（）其它： 其它声明 1、取芯的预定检测日期应能满足检测依据对龄期的要求。如客户要求提前检测，则表示客户 自愿承担由此产生的一切后果（包括导致检测结果不合格）。 2、检测前，客户应指派专人现场配合，并对试验桩位进行核对。 3、报告按规定日期出具。 我单位保证对所提供的样品及资料的真实性负责，提供一切必须的配合并支付检验费用。 委托单位代表（签字）：年月日 本公司填写 检测收费人民币（大写）拾万仟佰拾元角分（￥：）预计完成日期年月日出具报告份数份 本公司保证检验的公正性并对检验报告负责，对委托单位实物及技术资料保密。 业务员（签字）：年月日
基桩钻孔取芯委托检验协议书（附表） 第页共页 委托编号：第一联：公司（白）第二联：委托单位（蓝）客户名称（签章） 序 号桩号 施工桩长 （m） 设计桩径 （㎜） 桩身混凝土 设计强度 设计桩底持力层 混凝土 灌注日期 取芯日期 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
XX工程基桩检测实施方案 （钻芯法） 编制：校核：审核： 河南地矿集团 地址：河南省郑州市南阳路56号邮政编码：450000 联系电话：传真： 电子邮箱：网址：
目录 一、工程概况 (1) 二、检测依据及执行标准 (1) 三、检测数量及桩位选择 (1) 四、检测方法的技术要点 (1) 1、仪器设备要求 (1) 2、钻芯设备安装 (2) 3、钻芯孔位置的确定 (2) 4、现场钻芯作业要求 (2) 5、芯样采集 (3) 6、检测数据分析与判定 (4) 7、基桩钻芯检测报告应包含下列内容： (4) 五、质量保证 (5) 六、安全保证措施 (6)
一、工程概况 XX工程位于XX市XX区XX大道，为框架结构，该工程设计为地下五层，地 上三十二层。本工程桩基采用人工挖孔灌注桩，共68根，桩径为?1400的桩37根、?1800的桩20根、?2000的桩5根、?3500的桩4根及?4000mm的桩2根，共5种桩径；桩身混凝土等级为C35；桩端持力层为微风化粉砂岩，其天然湿度 单轴抗压强度frp为15MPa。 根据有关规范、规程的规定，结合设计要求及本工程具体特点，河南地矿集 团对该工程基桩检测如下。 二、检测依据及执行标准 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 三、检测数量及桩位选择 本工程人工挖孔桩总桩数68根，依据规范要求采用钻芯法法进行承载力的 抽样检测。经与业主、设计、施工、监理方共同确定，暂确定检测桩数量为20根，桩编号分别为9#、19#、31#、36#、41#、44#、48#、54#、60#、64#、66#、68#，共12条，其中19#、31#桩进行桩身质量检测，其余进行承载力检测，检测 桩布置详见附图。当检测桩存在较严重质量问题时，应按要求进一步检测。 四、检测方法的技术要点 检测技术要求： 钻孔灌注桩采用钻芯法检测时混凝土龄期不得少于28天或者试件达到设计要求。钻孔数量为：桩径Ф<1.2m，钻孔数量为一桩一孔； 1.2m≤Ф≤1.6m，钻孔数量为一桩二孔；Ф>1.6m，钻孔数量为一桩三孔。 持力层的钻探深度为：每桩钻至设计要求的深度，如设计未有明确要求时， 宜钻入持力层3倍桩径，但至少不小于5m。现场钻孔作业完成后，分上、中、下 不同部位按规定采取若干组代表性砼芯样及一组岩样进行室内加工和单轴饱和抗 压强度试验，并参照检测标准综合评价其强度。 1、仪器设备要求 1.1为保证钻取芯样的真实性，钻芯设备应使用高转速和转速调节范围较广 的液压操纵钻机，钻机设备参数应符合以下规定： ⑴额定最高转速不低于790r/min；
2020 建筑基桩检测合同范本文档CONTRACT TEMPLATE
建筑基桩检测合同范本文档 前言语料：温馨提醒，合同是市场经济中广泛进行的法律行为，人议，以及劳动合同等，这些合同由其他法律包括婚烟、收养、监护等有关身份关系的协进行规范，不属于我国合同法中规范的合同在市场经济中，财产的流转主要依靠合同。 本文内容如下：【下载该文档后使用Word打开】 合同是当事人或当事双方之间设立、变更、终止民事关系的协议。依法成立的，受法律保护。广义指所有法律部门中确定权利、义务关系的协议。 建筑基桩检测合同 合同编号： 建筑基桩检测合同 工程名称： 委托单位： 检测单位： 签定地点： 签定日期： 建筑基桩检测合同 委托单位(简称甲方)： 检测单位(简称乙方)： 根据《中华人民共和国合同法》及有关法规，甲方委托乙方对工程基桩进行检测，现经双方协商一致，签订本合同，双方共
同遵守。 第一条工程概况 1.1工程名称： 1.2工程地点： 1.3工程规模、特征： 1.4桩基设计概况： 楼号总桩数(个)桩长(m)桩直径(mm)设计承载力(KN) 第二条检测方法、内容及数量 经双方协商，甲方委托乙方进行基桩检测的方法、内容及数量如下： 序号检测方法检测内容检测数量备注 1静载试验基桩承载力 2低应变法桩身完整性 3高应变法基桩竖向抗压承载力、基桩完整性 4钻芯法基桩完整性、桩身混凝土强度 5声波透射法基桩完整性 第三条甲方向乙方提供的有关资料 序号资料文件名称份数内容要求提交时间 1地质勘察报告1份 2相关施工图纸1套 3桩基施工记录1份每根被检测桩的施工记录，有甲方、监理等单位盖章。 4桩位图1份每根桩施工编号。
许可证证号：苏建检字第A002B 号 计量认证合格证：36DR 基桩质量检测报告 （检测方法：钻芯法） 工程名称 ************ 委托单位 ***************************** 报告编号 检测机构 ****************************** （检测专用章）
一、概况 1．工程概况表1
二、工程地质概况 根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）:
化凝灰岩强度较高，锤击声脆，局部裂隙发育，起伏较大。岩体较完整，属软岩，岩体基本质量等级为Ⅳ级。 三、检测的目的、依据 .检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 检测的依据 a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 .检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3
套使用的金刚石圆锯片应有足够刚度。 补平器和磨平机芯样试件端面的补平器和磨平机应满足芯样制作的要求。 .检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量 受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 检测工作量 岩芯样进尺米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： P R A 式中R—岩芯单轴抗压强度(MPa), P—岩芯试件的破坏荷载(N)； A—岩芯试件的截面积（mm2）； 6.1.2.岩芯饱和单轴抗压强度标准值的确定
钻芯法检测技术 第1题 某工程桩直径D＝2.0m，桩长30m，按《JGJ106-2003》规范进行钻芯法检测时，共需截取的芯样组数 A.4 B.3 C.9 D.12 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第2题 钻孔灌注桩D=1.2时，按《JGJ106-2014》规范,每根受检桩的钻芯孔数为 A.1孔 B.2孔 C.3孔 D.4孔 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第3题 芯样补平时，补平器底盘的表面平整度，要求每长100mm不超过 A.0.05 B.0.1 C.0.5 D.1 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第4题 桩端持力层碎石土的重型动力触探锺击数N63.5为15，则该碎石土
密实度按N63.5属于 A.松散 B.稍密 C.中密 D.密实 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第5题 钻芯法检测，现场钻进度速度应根据（）确定。 A.桩身砼设计强度等级 B.回水含砂量及颜色 C.钻机型号大小 D.水压大小 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第6题 某砼芯样试件平均直径为d，当芯样试件高度（）时，不得用作抗压强度试验。 A.小于0.95d B.大于0.95d C.小于1.05d 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第7题 桩径D为1000mm人工挖孔桩，钻芯法检测时宜在距桩中心（）位置开孔。 A.10－15cm B.0.15D－0.25D C.1/3D
答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第8题 从经济合理的角度考虑，当受检桩采用商品混凝土、骨料最大粒径小于30mm时，可选用外径为 mm的钻头，如果不检测混凝土强度，可选用外径为 mm钻芯。 A.76，91 B.91，76 C.101，91 D.91，91 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第9题 局部混凝土破碎、无法取样或虽能取样但无法加工成试件，一般判定为（）类桩。 A.Ⅰ B.Ⅱ C.Ⅲ D.Ⅳ 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第10题 当岩石芯样抗压强度试验仅仅是配合判断桩端持力层岩性时，检测报告中可不给出岩石饱和和单轴抗压强度标准值，只给出( ) A.平均值 B.极限值 C.最小值 D.最大值
STANDARD CONTRACT SAMPLE (合同范本) 甲方：____________________ 乙方：____________________ 签订日期：____________________ 编号：YB-HT-032753 建筑基桩检测合同(合同范
建筑基桩检测合同(合同范本) 建筑基桩检测合同 合同编号： 建筑基桩检测合同 工程名称： 委托单位： 检测单位： 签定地点： 签定日期： 建筑基桩检测合同 委托单位(简称甲方)： 检测单位(简称乙方)： 根据《中华人民共和国合同法》及有关法规，甲方委托乙方对工程基桩进行检测，现经双方协商一致，签订本合同，双方共同遵守。 第一条工程概况 1.1工程名称： 1.2工程地点：
1.3工程规模、特征： 1.4桩基设计概况： 楼号总桩数(个)桩长(m)桩直径(mm)设计承载力(KN) 第二条检测方法、内容及数量 经双方协商，甲方委托乙方进行基桩检测的方法、内容及数量如下： 序号检测方法检测内容检测数量备注 1静载试验基桩承载力 2低应变法桩身完整性 3高应变法基桩竖向抗压承载力、基桩完整性 4钻芯法基桩完整性、桩身混凝土强度 5声波透射法基桩完整性 第三条甲方向乙方提供的有关资料 序号资料文件名称份数内容要求提交时间 1地质勘察报告1份 2相关施工图纸1套 3桩基施工记录1份每根被检测桩的施工记录，有甲方、监理等单位盖章。 4桩位图1份每根桩施工编号。 第四条乙方向甲方提交的基桩检测报告 序号检测报告数量内容要求交付时间 1桩基检测报告4检测内容满足相关规范规定，检测结果真实反映桩质量，保证出具的书面报告真实、合法、有效 2
洪城路以南（西桃花河小区）旧城（棚户区） 改造（安置房）项目 灌注桩钻芯法检测后续注浆施工方案 编 制： 审 核： 审 批： 北京城建集团有限责任公司 洪城路以南（西桃花河小区）旧城（棚户区） 改造（安置房）项目经理部 2018年 月 日
目录 一、工程概况： (1) 二、施工准备 (1) 三、工作机理 (2) 四、主要机具和材料 (2) 五、施工工艺及质量要求 (2) 六、施工过程中的注意事项 (4) 七、材料质量要求及节约措施 (4) 八、安全生产、文明施工 (4)
一、工程概况： 1、工程名称：洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目 2、建设单位：南昌市西湖城市建设投资发展有限公司 3、监理单位：江西省建设监理有限公司 4、设计单位：江西省建筑设计研究总院 5、勘查单位：江西省煤矿设计院勘察所 6、施工单位：北京城建集团有限责任公司 7、建设地点：南昌市西湖区洪城路以北，桃苑大街以南，桃花路以西，丰物路南北两侧地块。 本工程由8栋高层住宅楼，一个3层幼儿园和和三个1层地下室组成。基础为桩基础、筏板下承台基础（幼儿园为独立基础），桩基础采用成孔灌注桩，桩径规格有700、800两种。 本工程反循环成孔混凝土灌注桩共计1541根，其中直径700的桩1173根，直径800的桩366根，目前已具备检测条件，根据《建筑基桩检测技术规范》（JGJ106-2014）的要求，采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层，抽检数量不应少于总桩数的10%，且不应少于10 根，建设单位委托检测单位对本工程基桩进行了钻芯法检测，根据检测单位检测方案，本工程共需取芯171根，其中5#楼住宅桩基已取芯完毕。 钻芯完成后，根据《建筑基桩检测技术规范》的要求，采用0.5～1.0Mpa压力，从钻芯孔孔底往上用水泥浆回灌封闭，需对钻孔进行注浆封堵，特制定本方案。 二、施工准备 （一）准备工作内容
基桩钻芯检测方案
————————————————————————————————作者：————————————————————————————————日期：
项目名称： 施工单位： 委托单位： 检测项目：基桩桩身完整性（钻芯法检测） 工程地址： 武汉市东西湖区建设工程质量检测中心2016年03月25日
目录 一、前言 (2) 二、检测依据 (2) 三、检测设备 (2) 四、检测数量及位置 (3) 五、检测要求 (3) 六、现场需配合事宜 (4) 七、安全保证措施 (5) 八、质量保证措施 (5) 九、报告提交 (5)
一、前言 网船湾小区基础形式为桩基础，采用旋挖灌注桩（桩型），桩径为800~1200mm，单桩竖向抗压承载力为2000~2900kN，单桩竖向抗拔承载力为800~1800kN，桩端持力层为强风化花岗岩，工程桩总数为300根。本中心受武汉汉桓置业有限公司委托承担本次基桩钻芯检测工作，为客观、真实、准确地反映基桩的质量情况并便于业主和监理部门在检测过程中对检测程序实施监控，特制订本方案，供有关部门参考。 二、检测依据及执行标准 结合实际委托内容与设计图纸要求，并参照以下标准中的有关规定： 1.湖北省地方标准《建筑地基基础检测技术规范》（DB42/269-2003）； 2.国家标准《岩土工程勘察规范》（GB50021-2001）（2009年版）； 3.国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 4.国家标准《建筑地基基础设计规范》（GB50007-2011）； 5.国家标准《混凝土强度检验评定标准》（GB50107-2010）； 6.国家标准《普通混凝土力学性能试验标准》（GB/T50081-2002）； 7.协会标准《钻芯法检测混凝土强度技术规程》（CECS03:2007）； 8.行业标准《建筑桩基技术规范》（JGJ94-2008）； 9.行业标准《建筑基桩检测技术规范》（JGJ 106-2014）； 10.《武汉市房屋建筑工程地基与基础若干问题技术规定》（2014.3.1实施）。 三、检测设备 为确保顺利的、保质、保量的完成检测任务，现场抽芯机具采用北京探矿机械厂生产的XY-1A型高速钻机、101mm单动双管金刚石钻具及取样器回转钻进。 根据规范，对抽检桩按一桩一孔原则在距桩中心150mm以内位置架机钻孔，并根据委托方要求，钻至桩底标高以下适当深度，借以查明实际桩身砼和桩端土的力学性质。 注：以上仪器仪表均经计量部门检定。
（CMA章） 基桩钻孔取芯法 检测报告 工程名称：×××第三合同段 工程地点：××× 委托单位：××× 检测日期：2006年×月×日~2006年×月×日 报告总页数：×页 报告编号：×检（）字第（）号 合同编号： ×××检测中心 2006年×月×日
×××第三合同段 基桩钻孔抽芯检测报告 现场检测人员： （上岗证号） 报告编写： （上岗证号） 校核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明: 1、本检测报告涂改、错页、换页无效； 2、检测单位名称与检测报告专用章名称不符者无效； 3、本报告无我单位“技术资格证书章”无效； 4、本报告无检测、审核、技术负责人签字无效； 5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。 （报告专用章） ????? 2006×月×日
工程概况
－、前言 受××委托，××检测中心于2006年×月×日至×月×日对××高速公路第三合同段的8根工程基桩进行了钻孔取芯检测工作。 根据委托方提供的资料，受检桩均为钻孔灌注桩，桩径×m～×m，设计桩长×m～×m，设计砼强度C25。受检桩桩号分别为×。钻芯开孔位置为桩头中心。 二、检测仪器设备及检测标准 1、检测仪器设备 本次钻孔抽芯检测采用北京探矿厂生产的XY1－100型油压钻机，101mm单动双管金刚石钻具。 2、检测标准 钻孔抽芯检测参照国家行业标准《建筑基桩检测技术规范》JGJ106－2003中的有关规定进行。 三、检测结果 现场钻孔取芯的具体情况见“钻孔取芯检测明细表”。 取芯结果详见“钻芯法检测芯样综合柱状图”及芯样照片。 四、检测结论
合同编号：LWBHA-2013- 桥梁桩基钻芯取样工程专业分包合同甲方：中铁一局集团有限公司国道316白河县城过境公路（TJ-01）施工项目经理部（以下简称甲方） 乙方: 为加快国道316白河县城过境公路项目工程施工进度，依照《中华人民共和国合同法》、《中华人民共和国建筑法》及有关法规、规章规定，遵循平等、自愿、公平和诚实信用的原则，经甲乙双方协商一致，签订本合同。 1 工程名称：桥梁桩基钻芯取样工程。 2 工程地点及范围：K1718+909.8～K1724+406.2段甲方指定施工场地。 3 分包内容：桩基钻芯取样施工。 3.1 桩基钻芯取样：包括钻芯取样位臵的选择、取样机具、抽取芯样、芯样的编号排列、芯样保存、芯样强度判定的全部工作内容。 3.2 完成本工程所发生的生产、生活临时设施，现场安全文明施工等。 4钻芯取样综合单价为380元/m。单价包含：钻芯取样所需的人工、材料、机械费用及与此有关的一切费用。最终结算以实际钻芯长度为准，计量单位为m。 5.乙方应按有关法律、法规的规定缴纳相关税费。本合同单价中不含税金，所有税费由乙方按照国家有关规定自行缴纳。 6 计量及支付 根据桩基钻芯取样数量计算费用，待桩基钻芯取样全部结束，且乙方按甲方要求提交正式钻芯检测报告后，由甲方一次性对钻芯费用进行支付。 7 工期 自合同签订日期至工程完毕日期为止。 8 施工用水、施工用电 8.6.1 施工用水由乙方自行解决并承担费用，水费及管路费用已包含在合同单价中。 8.6.2 施工用电由甲方承担，低压线路的电线、电闸箱等设备乙方承担费用。 9 施工安全、职业健康、环境保护
9.1乙方必须对进场钻芯取样施工人员的安全负责，承担因管理不善以及违章操作等原因造成进入现场的施工人员伤亡事故责任及费用。 9.2制定合理的环境保护措施，做好现场的管理及布臵，生活、建筑垃圾和废弃物要妥善处理，集中堆放，不得随意堆放。如果因乙方原因发生各种环境污染、人身伤亡、机械设备损坏及其他事故均由乙方自行负责处理并承担费用，甲方不承担任何费用及连带责任。 10 双方权利与义务 10.1甲方应积极配合乙方钻芯取样工作并提供钻芯取样有关资料等。负责与设计单位、业主、监理的联系和协调工作。 10.2甲方负责该工程项目控制测量等有关资料（变更原因影响的除外）。 10.3 负责按合同约定供应本工程所需的材料和设备。 10.4乙方应积极与甲方联系，得到通知后2日内必须进场开展钻芯取样工作，不得影响施工工期。 10.5乙方应对检测结果负责，对检测过程中发现的质量问题，乙方应及时向甲方有关人员通报。 12本合同项下发生的争议，双方应协商解决，协商不成的，向甲方法人机构所在地人民法院诉讼解决。 13本合同自双方签字、盖章之日起生效，履行完毕后自动终止。 14本合同一式四份，其中甲方三份，乙方一份。 甲方：中铁一局集团有限公司乙方： 国道316白河县城过境公路 （TJ-01）施工项目经理部 甲方代表：乙方代表： 年月日
