光纤活动连接器技术规范
引言：
光纤连接器是光纤通信领域中非常重要的组件之一、它用于连接光纤之间的传输介质，因此其性能和质量直接影响着整个光纤传输系统的稳定性和可靠性。本文将对光纤活动连接器的技术规范进行详细阐述，包括连接器类型、连接器规格、连接器插入损耗、插拔次数、连接器接头、连接器保护套件等方面。通过规范连接器的设计和制造，可以提高光纤传输系统的性能以及可维护性。
一、连接器类型
光纤连接器根据接口类型可以分为SC、FC、LC、ST等不同类型的连接器。根据连接方式，可以分为活动连接器和固定连接器。本文主要针对活动连接器进行规范。
二、连接器规格
1.外部尺寸：光纤连接器的外部尺寸需符合国际标准要求，并能与光纤设备接口完全兼容。
2.材质选择：连接器外壳材料应选用高强度、耐腐蚀、抗负载能力强的材质，如不锈钢、铝合金等。内部结构的材质应选用低损耗、低折射率的材质，如陶瓷或高质量的光纤陶瓷套件。
3.连接器锁定：连接器应具备防松动设计，确保在振动环境下保持连接的稳定性，同时易于插拔操作。
三、连接器插入损耗
连接器的插入损耗是衡量连接器性能的重要指标，其要求如下：
1.连接器的插入损耗应控制在最低限度内，国际标准要求插入损耗不
超过0.5dB。
2.连接器的插入损耗应在使用寿命内保持在合理范围内，寿命内损耗
增加不超过0.2dB。
3.光纤连接器在不同波长下的插入损耗应具备一致性，波长变化对插
入损耗的影响应控制在合理范围内。
四、插拔次数
连接器的插拔次数直接影响到系统的可靠性和使用寿命，其要求如下：
1.国际标准规定，活动连接器的插拔性能应满足至少1000次插拔的
要求。
2.连接器的插拔性能应在使用寿命内保持良好，插拔次数增加时插入
损耗的增加应控制在合理范围内。
五、连接器接头
连接器接头是连接光纤的关键部分，其要求如下：
1.连接器接头应采用优质光纤，确保最小的插入损耗和最大的传输性能。
2.连接器接头的端面应保持光滑、无划伤、无污染，端面质量应符合
国际标准的要求。
3.连接器接头在使用寿命内应保持良好的连接性能，避免由于接头松
动或损坏导致传输信号的衰减或中断。
六、连接器保护套件
连接器保护套件的设计和使用对于连接器的有效保护至关重要，其要求如下：
1.连接器保护套件的材质应具有高强度、耐腐蚀、耐高温等性能，确保连接器的安全和稳定。
2.连接器保护套件的结构应尽可能简化，方便用户的安装和更换。
3.连接器保护套件的使用寿命应与连接器的使用寿命相匹配，保证连接器的长期可靠性。
结论：
光纤活动连接器是光纤通信系统中关键的组件之一、通过对光纤连接器的技术规范进行规范和控制，可以保证连接器的性能、可靠性和使用寿命。连接器的插入损耗、插拔次数、连接器接头和连接器保护套件等关键要素是确保连接器性能的关键。遵循连接器技术规范，使连接器制造商和用户能够更好地选择和使用合适的连接器，并提高光纤传输系统的效率和稳定性。

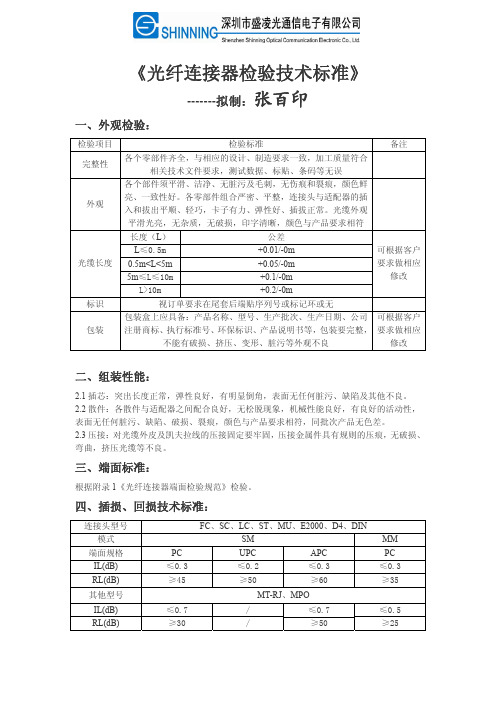

《光纤连接器检验技术标准》 -------拟制：张百印 一、外观检验： 检验项目 检验标准 备注 完整性 各个零部件齐全，与相应的设计、制造要求一致，加工质量符合 相关技术文件要求，测试数据、标贴、条码等无误 外观 各个部件须平滑、洁净、无脏污及毛刺，无伤痕和裂痕，颜色鲜亮、一致性好。各零部件组合严密、平整，连接头与适配器的插入和拔出平顺、轻巧，卡子有力、弹性好、插拔正常。光缆外观平滑光亮，无杂质，无破损，印字清晰，颜色与产品要求相符 光缆长度 长度（L ） 公差 可根据客户要求做相应修改 L ≤0.5m +0.01/-0m 0.5m
