铁接线盒的标准壁厚
1. 引言
铁接线盒作为电气连接器中一种常见的材料，广泛应用于建筑、电力、矿山等领域。在设计和制造过程中，掌握铁接线盒的标准壁厚是十分重要的。本文将对铁接线盒的标准壁厚进行全面、详细、完整且深入地探讨，以指导相关行业的设计和制造工作。
2. 铁接线盒的作用与结构
铁接线盒是一种用于电气线路连接和保护的常见设备。它主要由外壳、接线端子、固定螺钉等组成。外壳通常由铁材料制成，具有良好的耐腐蚀性和机械强度。接线端子用于连接电缆或导线，通过固定螺钉将其牢固地固定在铁接线盒内部。铁接线盒的主要功能是提供一种安全、可靠的电气连接解决方案，以保护电气线路不受外界环境的干扰和损坏。
3. 标准壁厚的重要性
铁接线盒的标准壁厚对于其性能、使用寿命和安全性都具有重要影响。如果铁接线盒的壁厚过薄，可能导致其强度不足以承受外力和电气负荷的作用，容易变形、折断或短路等故障。而如果壁厚过厚，则会增加生产成本和重量，不经济且不便于安装。因此，掌握铁接线盒的标准壁厚，既可以确保其性能和安全性，又可以提高生产效率和降低制造成本。
4. 影响标准壁厚的因素
铁接线盒的标准壁厚受多种因素的影响，下面我们将逐一进行介绍：
4.1 电流负荷
铁接线盒的标准壁厚需要根据电流负荷的大小进行确定。大电流负荷要求壁厚较大，以保证导线与接线端子之间的电流正常传输，避免过热和火灾等安全隐患。
4.2 环境温度
环境温度也是影响铁接线盒标准壁厚的重要因素。在高温环境下，铁接线盒的壁厚应适当增加，以提高其抗高温能力和保护线缆的安全性。而在低温环境下，壁厚的增加可以起到保温和防冻的作用。
4.3 外部力和振动
铁接线盒在使用过程中可能会受到外部力和振动的作用，例如建筑物结构的变形、机械设备的震动等。因此，在设计铁接线盒的标准壁厚时，需要考虑其抗外力和抗振动性能，以确保其在恶劣环境中的正常工作。
4.4 防护等级要求
根据不同的应用场景和需求，铁接线盒可能需要满足不同的防护等级要求。一般来说，防护等级要求越高，标准壁厚也就越大，以确保其能够有效防护线缆免受灰尘、水分、化学物质等外界环境的侵害。
4.5 电缆截面尺寸
铁接线盒的标准壁厚还与电缆截面尺寸有关。电缆截面尺寸越大，所需的壁厚也就越大，以保证电缆与接线端子之间的良好连接和传导。
5. 铁接线盒标准壁厚的确定方法
为了确定铁接线盒的标准壁厚，我们可以采用以下方法：
5.1 根据国家标准和行业规范
根据国家标准和行业规范中对铁接线盒的性能和尺寸要求，可以找到相应的壁厚标准。这些标准通常是经过严格的测试和验证的，可以作为设计和制造的依据。
5.2 仿真分析和试验验证
通过利用计算机仿真技术和实际试验验证，可以评估不同壁厚下铁接线盒的性能和安全性。这样可以更细致地了解壁厚对铁接线盒的影响，并根据具体要求进行调整和优化。
5.3 经验总结和行业共识
在实际设计和制造中，经验总结和行业共识也可以作为确定标准壁厚的重要参考。通过与行业内的专家和从业者进行交流和讨论，可以了解到不同应用场景下的最佳实践和经验教训，从而更好地指导设计工作。
6. 结论
铁接线盒的标准壁厚对于其性能、使用寿命和安全性具有重要影响。在设计和制造过程中，我们需要综合考虑电流负荷、环境温度、外部力和振动、防护等级要求以及电缆截面尺寸等因素，通过国家标准和行业规范、仿真分析和试验验证、经验总结和行业共识等方法，确定合适的标准壁厚，以保证铁接线盒的性能和安全性，提高生产效率和降低制造成本。铁接线盒标准壁厚的研究和应用对于电气行业的发展具有重要意义。
线管介绍与配管规 第一局部线管介绍 一、线管分类 SC：焊接钢管 TC：电线管〔薄钢管〕 PC/PVC：硬质塑料管/聚氯乙烯硬管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 KPC波纹管 二、线管解释 1、焊接钢管 SC管是钢导管的英文单词 steel conduit 的开头字母缩写。SC新的标准标注，同于原来的G，应该是电线管，〔也就是通常说的厚壁电线管〕。 TC管是薄壁电线管。 RC管通于原来标注的GG，是通常说的水煤气管。 以上通称焊接钢管。 2、非金属管 PC/PVC硬质塑料管/聚氯乙烯硬管 FPC半硬管 KPC波纹管 3、桥架 CT是桥架敷设。桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。消防上一般使用金属防火桥架。 4、目前几种常见的金属线管 KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC 管等不是一回事，SC管是规上的焊管而且是厚壁的，壁厚通常不小于3mm。
KBG是扣压式电气导管，使用专用的压钳将套接收与导管压接紧固。 JDG是紧固式电气导管，套管与导管使用用螺丝紧固。 JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。壁厚为1.2mm-2.5mm左右。广泛应用，节省钢材。安装简便，成效高。但要用正规厂家的，否那么弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。 JDG管 JDG导管系列产品是我公司在吸收国外同类先进技术的改良型，与日本JIS 工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国市场同类产品易滑扣等不良现象。 选材精当 JDG导管与系列产品均采用优质钢材，经精细加工而成，双面镀锌，既美观，又有良好的防腐性能。 施工方便 无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序〔如果作为明敷设消防电线管使用时需要刷金属防火涂料〕。只需将直管接头连接收与管，螺纹管接头连接收与接线盒，定位后用专用工具拧紧〔拧断〕螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。 适用围广 JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑与市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。 性能优越 JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。 工程验收 JDG导管已形成行业〔CECS〕规，施工验收遵照中国工程建立标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工与验收规程》进展工程验收。

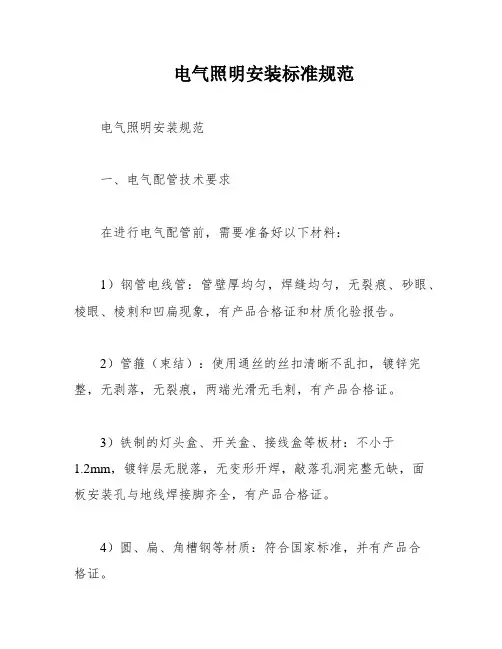

1)钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。 2)管箍(束结)使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。 3)铁制的灯头盒、开关盒、接线盒等板材不小于1.2mm，镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接脚齐全，有产品合格证。4)圆、扁、角槽钢等材质应符合国家标准，并有产品合格证。5)螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。 1)所有管路选最近的路线敷设，应减少弯曲，埋入砼或者墙体内表面层保护不小于15mm。 2)管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于2-3mm，采用套管，套管长度宜为管外径1.5-3 倍，管与管的对口处应位于套管中心，套管采用焊接时，焊缝应坚固严密，采用紧固螺钉连接时，螺钉应拧紧，在振动场所，紧定螺钉应有防松动措施。 3)管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯时45m，有一个弯时30m，有2 个弯时20m，有3 个弯时12m。管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50mm2 及以下30m ，70—95mm2 时20m ，120-240mm2 时为18m。4)管与箱盒的连接。箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫封堵。管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4 扣，两根以上管入箱、盒要长短一致，间距均匀，排齐整。 5)箱、盒定位。固定箱、盒要求平整坚固，坐标正确，现浇砼墙的箱、盒加支铁固定，将盒内、箱内管口及箱、盒封堵，以防砂浆进入。 6)所有管道都应彻底清除所有的灰尘、毛刺及水分，管道行程中所有的角度和弯曲都应在现场用弯曲机制成，不许有由于弯曲而造成的管道变形。 7)变形缝的处理：变形缝两侧各预埋一个接线盒，先将管的一端固
1 编制依据： ?《建筑工程施工质量验收统一标准》GB50300-2001 ?《建筑电气工程施工质量验收规范》GB50303-2002 ?《92DQ—建筑电气通用图集》 ?《北京市开创与评审建筑（竣工）长城杯工程实施指南》 1钢管施工工艺 强制性条文规定： 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm 的钢导管不得套管熔焊连接。 1.1 材料要求： 1.1.1 镀锌钢管壁厚均匀，焊缝均匀；除镀锌管外其它管材需预先除锈刷防腐漆（埋 入现浇混凝土时，可不刷防腐漆，但应除锈），镀锌管或刷过防腐漆的钢管外表层完整， 无剥落现象，应具有产品材质单和合格证。 1.1.2 接线盒壁厚不应小于1.0mm，承耳厚度不得小于1.5mm，镀锌层完整，敲落 孔齐全，有接地柱，并应有产品合格证。 钢管的内外壁均应做防腐处理；钢管在混凝土中敷设时，外壁不做防腐处理：焊接 钢管内壁应采取防锈措施并且在刷防锈漆之前，应先检查及清理钢管内的毛刺；镀锌钢
管的镀锌层剥落部位应做防腐处理。室外埋地敷设的导管，埋深不应小于0.7m;金属导 管的外壁应防腐处理。壁厚小于等于2mm 的钢导管不应埋于室外土壤中。 1.2 钢管连接方式： 1.2.1 丝扣连接 1.2.2 套管连接 注：镀锌和壁厚小于等于2mm 的钢导管不得套管熔焊连接 1.3 丝扣连接 1.3.1 钢管采用丝扣连接时，钢管套丝应清晰，相邻两扣丝 的同一部位不能缺损，丝扣长度不能超长，根据管箍的尺寸确定套丝长度，施工可参照表1。钢管套完丝后要注意保护，要采取防止丝扣缺损及生锈的措施。 1.3.2 钢管采用管箍连接： 1）管箍必须采用通丝管箍； （2）连接管的对口应处于管箍的中心位置； 64 （3）外露丝扣应不多于2-4 扣； （4）焊接钢管的跨接地线的规格、焊接长度应符合 表2 规定，焊接应饱满，药皮清除干净； （5）镀锌钢管接地线不得小于4mm2，以专用接地卡 跨接的两卡间连线为铜芯软导线。
一、系列产品主要性能 1、符合技术标准 JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。 2、钢材选材优良 JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。 3、适应范围广泛 JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。 4、施工简易方便 无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。 只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。 5、品质性能优越 JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。 6、综合比价优惠 与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。 7、工程验收顺利 JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。 二、JDG/KBG 导管系列 采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。使用配套专用工具可弯角，不变型，不断裂。一般定长4米，根据要求可另定长度。标准型壁厚1.60mm，其它型壁厚1.20mm和1.00mm，明敷暗敷均可使用。 标准型规格有六种：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50 参数如表1： 表1 单位：（mm） 规格Φ16Φ20Φ25Φ32Φ40Φ50 外径 16 20 25 32 40 50 外径公差 0 0 0 0 0 0 -0.30 -0.30 -0.30 -0.40 -0.40 -0.40 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚公差 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度 4000 4000 4000 4000 4000 4000 长度公差 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00 三、JDG附件 1、普通直管对接头 采用优质钢导管加工而成，双面镀锌保护供管与管的连接。直管对接头采用中间一道滚压的定位凹

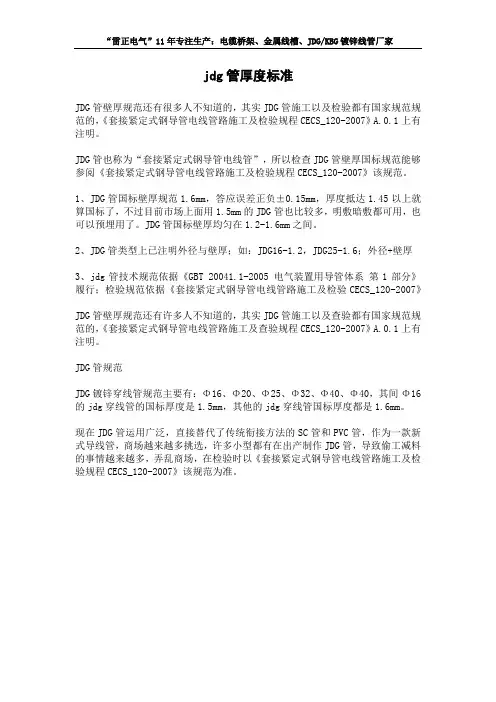

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家 JDG管国标壁厚执行标准 JDG管壁厚标准还有很多人不知道的，其实JDG管施工以及验收都有国家规范标准的，《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》A.0.1上有注明。 JDG管也称为“套接紧定式钢导管电线管”，所以查看JDG管壁厚国标标准可以参考《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》该标准。 1、JDG管国标壁厚标准1.6mm，允许偏差正负±0.15mm，厚度到达1.45以上就算国标了，不过目前市场上面用1.5mm的JDG管也比较多，明敷暗敷都可用，也能够预埋用了。JDG管国标壁厚均匀在1.2-1.6mm之间。 2、JDG管型号上已注明外径与壁厚；如：JDG16-1.2，JDG25-1.6；外径+壁厚 3、jdg管技术标准根据《GBT 20041.1-2005 电气安装用导管系统第1部分》执行；验收标准根据《套接紧定式钢导管电线管路施工及验收CECS_120-2007》 JDG管规格型号表： JDG管规格 JDG镀锌穿线管规格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ40，其间Φ16的jdg穿线管的国标厚度是1.5mm，其他的jdg穿线管国标厚度都是1.6mm。 如今JDG管使用广泛，直接代替了传统连接方式的SC管和PVC管，作为一款新型导线管，市场越来越多选择，很多小型都有在生产制造JDG管，导致偷工减料的事件越来越多，弄乱市场，在验收时以《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》该标准为准，免得被忽悠。

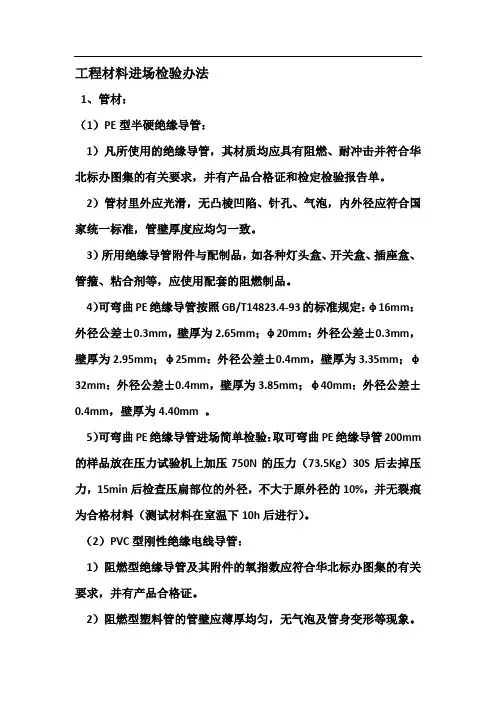

电气工程材料进场检验办法 1、管材： (1）PE型半硬绝缘导管： 1）凡所使用的绝缘导管，其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求，并有产品合格证和检定检验报告单。 2）管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准,管壁厚度应均匀一致。 3)所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套的阻燃制品。 4)可弯曲PE绝缘导管按照GB/T14823.4-93的标准规定：φ16mm：外径公差±0.3mm，壁厚为 2.65mm；φ20mm：外径公差±0.3mm，壁厚为2.95mm；φ25mm:外径公差±0.4mm，壁厚为3.35mm;φ32mm:外径公差±0.4mm，壁厚为3。85mm；φ40mm：外径公差±0.4mm，壁厚为4.40mm 。 5）可弯曲PE绝缘导管进场简单检验：取可弯曲PE绝缘导管200mm 的样品放在压力试验机上加压750N的压力(73。5Kg）30S后去掉压力，15min后检查压扁部位的外径，不大于原外径的10％，并无裂痕为合格材料（测试材料在室温下10h后进行）。 （2）PVC型刚性绝缘电线导管： 1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。 2）阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象.暗敷
设如设计无要求均应使用中型以上导管. 3）所用绝缘导管附件与配件必须符合规范要求,套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。 4）刚性PVC绝缘导管按照GB/T14823。2—93的标准规定：φ16mm：外径公差±0。3mm，轻型管壁厚为1。15mm，中型管壁厚为1。5mm，重型管壁厚为1。9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为1。55mm，重型管壁厚为2。1mm;φ25mm：外径公差±0。4mm，轻型管壁厚为1。45mm，中型管壁厚为1。8mm，重型管壁厚为2.2mm；φ32mm：外径公差±0.4mm，轻型管壁厚为1.7mm，中型管壁厚为 2.1mm，重型管壁厚为2。7mm；φ40mm：外径公差±0.5mm，轻型管壁厚为2。1mm,中型管壁厚为2.3mm,重型管壁厚为2。8mm；φ50mm外径公差±0。6mm，轻型管壁厚为2.45mm，中型管壁厚为2。85mm,重型管壁厚为3。4 mm；φ63mm外径公差±0。6mm，轻型管壁厚为3.0mm. 5）刚性PVC绝缘导管进场简单检验：取刚性PVC绝缘导管200mm的样品放在压力试验机上加压750N的压力(73。5Kg）去掉压力后,1min 后检查压扁部位的外径,不大于原外径的10%,并无裂痕为合格材料(测试材料在室温下10h后进行）。 (3）钢管 1）焊接钢管壁厚应大于2mm，壁厚均匀,焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象. 2）镀锌管的钢管外表镀锌层完整无脱落现象,壁厚均匀，焊缝均匀，
建筑电气材料验收规范 Revised final draft November 26, 2020
建筑工程电气材料验收控制标准第一部分线管、线盒 线管分为PVC管、JDG钢管、普通焊接钢管。 1、PVC管 ⑴壁厚符合标准是验收的重要环节。测量工具：游标卡尺。 相关规格型号的管材壁厚如下：∮16≥1.5mm ∮20≥1.8mm ∮25≥2.0mm ∮32≥2.2mm ⑵颜色，PVC管的是一种使用一个氯原子取代聚乙烯中的一个氢原 子的高分子材料。聚氯乙烯的最大特点是阻燃。颜色呈鲜亮白色。 ⑶弯曲变形度，将PVC管弯曲180度后自然恢复，看管材恢复程度， 弯曲处是有裂缝。 2、JDG钢管 3、⑴ JDG镀锌钢管管壁厚要求1.6mm，内外壁镀锌层合格，不能出现镀 锌不均匀、漏镀锌等现象。这两项合格就可以使用。 ⑵ JDG钢导管管壁厚要求1.6mm。 3、普通焊接钢管 ⑴壁厚符合标准是验收的重要环节。测量工具：游标卡尺。 相关规格型号的管材壁厚如下：∮16----∮50≥2.5mm ∮70-----∮100-≥3.0mm
⑵注意钢管外观，最主要是的看钢管的腐蚀程度。标准是腐蚀的程 度是不可出现结斑、结块等表面锈蚀、不能影响钢管的壁厚。 4、线盒 钢制接线盒的壁厚要求1.2mm，盒底厚底大于1.0mm。PVC线盒同样，且线盒的颜色要鲜亮。PVC接头和锁母要从颜色、壁厚、强度检验是否符合要求。 5、电缆、桥架等 电缆桥架钢板厚度要求：400mm以下1.5mm（不含400mm）；400—800mm为2.0mm；800mm以上为2.5mm。 电缆桥架、线槽外观检查：部件齐全，表面光滑、不变形；镀锌或喷塑钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。 6、合同有其他要求的，以合同规定为依据。 第二部分、配电箱（柜）应符合以下规范要求： 1、规范依据 ⑴《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92） ⑵《电气装置安装工程低压电器施工及验收规范》（GB50254--96） ⑶《低压开关设备及控制设备总则》（GB/T14048.1--06） ⑷《低压开关设备及控制设备辅助电器铜导体的接线、端子排》（GB/Y14048.(7.8)--06） ⑸《低压系统内设备的绝缘配合》（GB/T1695.1--97）
线管介绍及配管规范 第一部分线管介绍 一、线管分类 SC：焊接钢管 TC：电线管（薄钢管） PC/PVC：硬质塑料管/聚氯乙烯硬管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 KPC波纹管 二、线管解释 1、焊接钢管 SC管是钢导管的英文单词steel conduit 的开头字母缩写。SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。 TC管是薄壁电线管。 RC管通于原来标注的GG，是通常说的水煤气管。 以上通称焊接钢管。 2、非金属管 PC/PVC硬质塑料管/聚氯乙烯硬管 FPC半硬管 KPC波纹管
3、桥架 CT是桥架敷设。桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。消防上一般使用金属防火桥架。 4、目前几种常见的金属线管 KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。 KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。 JDG是紧固式电气导管，套管与导管使用用螺丝紧固。 JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。壁厚为1.2mm-2.5mm左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。 JDG管 JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。 选材精当 JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。 施工方便 无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和
焊接钢管壁厚标准 1. 简介 焊接钢管是一种常用的管材，广泛应用于各个行业中。而钢管的壁厚对于其使用性能和安全性至关重要。本文将介绍焊接钢管壁厚标准的相关知识。 2. 壁厚单位 焊接钢管壁厚一般以毫米（mm）为单位进行表示。壁厚是指焊接钢管壁的厚度，通常由钢管的直径和壁厚比决定。 3. 国家标准 在中国，焊接钢管壁厚的标准由国家标准规定。根据国家标准，焊接钢管壁厚分为以下几个等级： •系列1: 标准壁厚 •系列2: 中等壁厚 •系列3: 特厚壁
各个系列的壁厚标准如下表所示： 壁厚系列标准壁厚(mm)中等壁厚(mm)特厚壁(mm) 系列10.8~2.0 1.2~2.4 2.0~3.6 系列2 1.6~3.2 2.0~4.0 3.6~6.4 系列3 2.4~4.8 3.2~6.4 6.4~12.8 4. 应用领域 焊接钢管壁厚的标准根据不同的应用领域而有所不同。下 面以一些常见的应用领域为例，介绍焊接钢管壁厚的标准要求： 4.1 普通工业用途 对于普通工业用途，焊接钢管壁厚一般符合系列1的标准。这种类型的钢管广泛应用于给水、燃气、通风排烟等系统中。
4.2 压力容器 焊接钢管在压力容器中承受着较高的压力，因此壁厚要求 相对较高。一般情况下，焊接钢管壁厚应符合系列2的标准。 4.3 石油、天然气输送管道 石油、天然气输送管道在运输过程中，需要经受高压、长 距离的输送。为确保安全可靠，焊接钢管壁厚应符合系列3 的标准。 5. 壁厚验收 为保证焊接钢管的壁厚符合标准要求，验收是必不可少的 环节。下面是一些常见的壁厚验收方法： •壁厚测量仪器：使用专业的壁厚测量仪器对钢管的 壁厚进行测量，判断是否符合标准要求。 •壁厚取样：随机抽取一定数量的焊接钢管，切割取 样，进行壁厚测量，如果符合标准，则表示批次合格。
电气工程材料进场检查办法 1、管材： （1）PE型半硬绝缘导管： 1）凡所使用绝缘导管，其材质均应具备阻燃、耐冲击并符合华北标办图集关于规定，并有产品合格证和检定检查报告单。 2）管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一原则，管壁厚度应均匀一致。 3）所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，应使用配套阻燃制品。 4）可弯曲PE绝缘导管按照GB/T14823.4-93原则规定：φ16mm：外径公差±0.3mm，壁厚为 2.65mm；φ20mm：外径公差±0.3mm，壁厚为2.95mm；φ25mm：外径公差±0.4mm，壁厚为3.35mm；φ32mm：外径公差±0.4mm，壁厚为 3.85mm；φ40mm：外径公差±0.4mm，壁厚为4.40mm 。 5）可弯曲PE绝缘导管进场简朴检查：取可弯曲PE绝缘导管200mm 样品放在压力实验机上加压750N压力（73.5Kg）30S后去掉压力，15min后检查压扁部位外径，不不不大于原外径10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。 （2）PVC型刚性绝缘电线导管： 1）阻燃型绝缘导管及其附件氧指数应符合华北标办图集关于规定，并有产品合格证。 2）阻燃型塑料管管壁应薄厚均匀，无气泡及管身变形等现象。暗敷
设如设计无规定均应使用中型以上导管。 3）所用绝缘导管附件与配件必要符合规范规定，套管长度要满足管外径3倍，并应使用配套阻燃制品。 4）刚性PVC绝缘导管按照GB/T14823.2-93原则规定：φ16mm：外径公差±0.3mm，轻型管壁厚为1.15mm，中型管壁厚为1.5mm，重型管壁厚为1.9mm；φ20mm：外径公差±0.3mm，轻型管壁厚为1.3mm，中型管壁厚为1.55mm，重型管壁厚为2.1mm；φ25mm：外径公差±0.4mm，轻型管壁厚为1.45mm，中型管壁厚为1.8mm，重型管壁厚为2.2mm；φ32mm：外径公差±0.4mm，轻型管壁厚为 1.7mm，中型管壁厚为2.1mm，重型管壁厚为2.7mm；φ40mm：外径公差±0.5mm，轻型管壁厚为2.1mm，中型管壁厚为2.3mm，重型管壁厚为2.8mm；φ50mm外径公差±0.6mm，轻型管壁厚为2.45mm，中型管壁厚为2.85mm，重型管壁厚为3.4 mm；φ63mm外径公差±0.6mm，轻型管壁厚为3.0mm。5）刚性PVC绝缘导管进场简朴检查：取刚性PVC绝缘导管200mm样品放在压力实验机上加压750N压力（73.5Kg）去掉压力后，1min后检查压扁部位外径，不不不大于原外径10%，并无裂痕为合格材料（测试材料在室温下10h后进行）。 （3）钢管 1）焊接钢管壁厚应不不大于2mm，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。 2）镀锌管钢管外表镀锌层完整无脱落现象，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
金属穿线管规范 篇一：线管介绍及配管规范 线管介绍及配管规范 第一部分线管介绍 一、线管分类 SC：焊接钢管 TC：电线管（薄钢管） PC/PVC：硬质塑料管/聚氯乙烯硬管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 KPC波纹管 二、线管解释 1、焊接钢管 SC管是钢导管的英文单词 steel conduit 的开头字母缩写。SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。 TC管是薄壁电线管。
RC管通于原来标注的GG，是通常说的水煤气管。 以上通称焊接钢管。 2、非金属管 PC/PVC硬质塑料管/聚氯乙烯硬管 FPC半硬管 KPC波纹管 3、桥架 CT是桥架敷设。桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。消防上一般使用金属防火桥架。 4、目前几种常见的金属线管 KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。 KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。 JDG是紧固式电气导管，套管与导管使用用螺丝紧固。 JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。壁厚为1.2mm-2.5mm左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。 JDG管
JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。 选材精当 JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。 施工方便 无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。 适用范围广 JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。 性能优越 JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。 工程验收
紧定式（JDG）/扣压式（KBG）介绍 紧定式（JDG）/扣压式（KBG） - - - - - - - - - - - - - - - - - -- - - - - - - - - - - 是由钢导管，附件以及专用施工工具三大系列六组 型号组成。 一、系列产品主要性能 1、符合技术标准 JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家 标准，已获《型式认可证书》。 2、钢材选材优良 JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。 3、适应范围广泛 JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能 化建筑、市政管线中强电和弱电的电线电缆的穿线保护。 4、施工简易方便 无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传 统熔焊和套丝等复杂的施工工序。 只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。 5、品质性能优越 JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能 方面具有十分显著的优势。 6、综合比价优惠
与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。 7、工程验收顺利 JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规 范，进行工程验收。 二、JDG/KBG 导管系列 采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。使用配套专用工具可弯角，不变型，不断裂。一般定长4米，根据要求可另定长度。标准型壁厚1.60mm, 其它型壁厚1.20mm和 1.00mm，明敷暗敷均可使用。 标准型规格有六种：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50 参数如表1： 表1 单位：（mm） 规格Φ16 Φ20 Φ25 Φ32 Φ40 Φ50 外径 16 20 25 32 40 50 外径公差 0 0 0 0 0 0 -0.30 -0.30 -0.30 -0.40 -0.40 -0.40 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚公差±0.15 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度 4000 4000 4000 4000 4000 4000 长度公差±5.00 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00 镀锌五彩钢管 镀锌银色钢管
1.总则 1。1适用范围 适用于照明与动力配线的钢管明、暗敷设及吊顶内和轻质隔墙内钢管敷设工程。 1。2编制参考依据 《建筑电气工程施工质量验收规范》GB 50302—2002 2。施工准备 2。1技术准备 2.1。1熟悉图纸,了解设计意图，注意图纸提出的施工要点。 2。1。2确定施工方法，编制施工技术措施。 2。1.3施工前认真听取工程技术人员的技术交底。清楚技术要求、技术标准和施工方法. 2。2材料要求 2.2.1镀锌钢管壁厚均匀无劈裂、砂眼、棱刺和凹扁现象，除镀锌管以外其它的管材内外壁应做除锈防腐处理。埋入砼中的管外壁可不做防腐,但应做除锈，内壁做防腐处理。 2.2.2铁制灯头、开关接线盒等盒壁厚度不小于1.2㎜,无变形开焊。 2.2。3面板、盖板的规格、孔距应与盒配套，外形完整无损。 2。2.4各种型钢应符合要求,镀锌层完整无损。 2。2.5螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。 2.2.6其它材料、铁丝、电焊条、防锈漆等无过期变质现象，钢管配管工程中严禁用塑料及木制盒。
