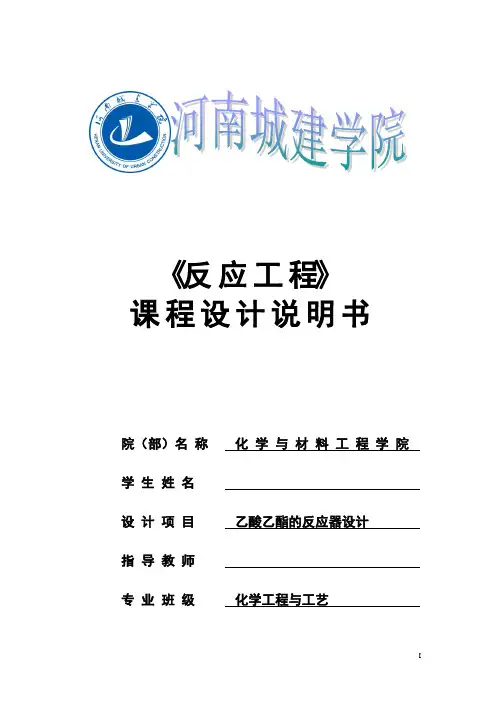

《反应工程》
课程设计说明书
院（部）名称化学与材料工程学院学生姓名
设计项目乙酸乙酯的反应器设计
指导教师
专业班级化学工程与工艺
前言
反应工程课程设计是《化工设备机械基础》和《反应工程》课程教学中综合性和实践性较强的教学环节，是理论联系实际的桥梁，是学生体察工程实际问题复杂性，学习初次尝试反应釜机械设计。化工设计不同于平时的作业，在设计中需要同学独立自主的解决所遇到的问题、自己做出决策，根据老师给定的设计要求自己选择方案、查取数据、进行过程和设备的设计计算，并要对自己的选择做出论证和核算，经过反复的比较分析，择优选定最理想的方案和合理的设计。
反应工程是培养学生设计能力的重要实践教学环节。在教师指导下，通过裸程设计，培养学生独立地运用所学到的基本理论并结合生产实际的知识，综合地分析和解决生产实际问题的能力。因此，当学生首次完成该课程设计后，应达到一下几个目的：
1、熟练掌握查阅文献资料、收集相关数据、正确选择公式，当缺乏必要的
数据时，尚需要自己通过实验测定或到生产现场进行实际查定。
2、在兼顾技术先进性、可行性、经济合理的前提下，综合分析设计任务要
求，确定化工工艺流程，进行设备选型，并提出保证过程正常、安全可行所需的检测和计量参数，同时还要考虑改善劳动条件和环境保护的有效措施。
3、准确而迅速的进行过程计算及主要设备的工艺设计计算及选型。
4、用精炼的语言、简洁的文字、清晰地图表来表达自己的设计思想和计算
结果。
化工设备机械基础课程设计是一项很繁琐的设计工作，而且在设计中除了要考虑经济因素外，环保也是一项不得不考虑的问题。除此之外，还要考虑诸多的政策、法规，因此在课程设计中要有耐心，注意多专业、多学科的综合和相互协调。
设计说明
摘要：本选题为年产量为年产5000T的间歇釜式反应器的设计。通过物料衡算、热量衡算，反应器体积为3
46.41m、换热量为481350.95/h
KJ。设备设计结果表明，反应器的特征尺寸为高3910mm，直径3600mm；夹套的特征尺寸为高2700mm，内径为3800mm。还对塔体等进行了辅助设备设计，换热则是通过夹套与内冷管共同作用完成。搅拌器的形式为圆盘式搅拌器，搅拌轴直径80mm。在此基础上绘制了设备条件图。本设计为间歇釜式反应器的工业设计提供较为详尽的数据与图纸。
关键字：间歇釜式反应器; 物料衡算; 热量衡算; 壁厚设计
主要符号一览表
V——反应釜的体积
t——反应时间
c——反应物A的起始浓度
A
c——反应物的B起始浓度
B
c——反应物S的起始浓度
S
f——反应器的填充系数
D——反应釜的内径
i
H——反应器筒体的高度
h——封头的高度
2
P——操作压力
P c——设计压力
φ——取焊缝系数
[σ]t——钢板的许用应力
C1——钢板的负偏差
C2——钢板的腐蚀裕量
S——筒壁的计算厚度
S——筒壁的设计厚度
d
S——筒壁的名义厚度
n
H——反应器夹套筒体的高度
j
P——水压试验压力
T
D——夹套的内径
j
Q——乙酸的用量
Q——单位时间的处理量
目 录
第1章 设计任务及条件 ............................ 错误！未定义书签。 第2章 工艺设计 (2)
2.1原料的处理量 ................................................. 2 2.2原料液起始浓度 ............................................... 2 2.3反应时间 ..................................................... 3 2.4反应体积 ..................................................... 3 第3章 热量核算 (4)
3.1物料衡算 ..................................................... 4 3.2能量衡算 .. (4)
3.2.1热量衡算总式 ............................................ 4 3.2.2每摩尔各种物值在不同条件下的
,p m
c 值 (4)
3.2.3各种气象物质的参数如下表 ................................ 6 3.2.4每摩尔物质在100℃下的焓值 ............................... 6 3.2.5总能量衡算 .............................................. 7 3.3换热设计 .. (8)
3.3.1水蒸气的用量 (8)
第4章 反应釜釜体设计 (9)
4.1反应器的直径和高度 ........................................... 9 4.2筒体壁厚的设计 . (10)
4.2.1设计参数的确定 (10)
4.3釜体封头厚.................................................. 11 第5章 反应釜夹套的设计 (12)
5.1夹套DN 、PN 的确定 (12)
5.1.1夹套的DN .............................................. 12 5.1.2夹套的PN . (12)
5.2夹套筒体的壁厚 (12)
5.3夹套筒体的高度 (13)
5.4夹套的封头 (13)
5.4.1封头的厚度 (13)
5.5传热面积校核 (13)
第6章反应釜釜体及夹套的压力试验 (14)
6.1釜体的水压试验 (14)
6.1.1水压试验压力的确定 (14)
6.1.2水压试验的强度校核 (14)
6.1.3压力表的量程、水温 (14)
6.1.4水压试验的操作过程 (14)
6.2夹套的液压试验 (15)
6.2.1水压试验压力的确定 (15)
6.2.2水压试验的强度校核 (15)
6.2.3压力表的量程、水温 (15)
6.2.4水压试验的操作过程 (15)
第7章搅拌器的选型 (16)
7.1搅拌桨的尺寸及安装位置 (16)
7.2搅拌功率的计算 (17)
7.3搅拌轴的的初步计算 (17)
7.3.1搅拌轴直径的设计 (17)
7.3.2搅拌抽临界转速校核计算 (18)
7.4联轴器的型式及尺寸的设计 (18)
第8章反应釜附件的选型及尺寸计算 (16)
8.1密封面形式的选型 (16)
8.2工艺接管的设计 (17)
8.2.1原料液进口管 (19)
8.2.2催化剂进口设计 (17)
8.2.3温度计接口 (17)
第9章支座 (20)
设计结果一览表..........................................................................................................错误！未定义书签。
参考书目.......................................... 错误！未定义书签。
第一章设计任务及条件
乙酸乙酯酯化反应的化学式为：
CH3COOH+C2H5OH=====CH3COOC2H5+H2O
A B R S
原料中反应组分的质量比为：A：B：S=1：2：1.35，反应液的密度为1020Kg/m3，并假定在反应过程中不变。每批装料、卸料及清洗等辅助操作时间为1h，每天计24h每年300d每年生产7200h。反应在100℃下等温操作，其反应速率方程如下
r R=k1(C A C B－C R C S/K)
X ，100℃时，k1=4.76×10-4L/(mol·min),平衡常数K=2.92。乙酸的转化率0.55
A
反应器的填充系数f=0.8，为此反应设计一个反应器。
第2章 工艺设计
2.1原料的处理量
根据乙酸乙酯的产量可计算出每小时的乙酸用量为
33
5101014.348/88300240.55
Q kmol h ??==???
由于原料液的组成为1:2:1.35 单位时间的处理量
3014.34860 4.35
3.67/1020
Q m h ??=
=
2.2原料液起始浓度
014.348
3.91/3.67
A c mol L =
= 乙醇和水的起始浓度
0 3.91602
10.2/46
B c mol L ??==
3.9160 1.3517.60/18
S c mol L ??==
将速率方程变换成转化率的函数
)1(0A A A X c c -= A A B B X c c c 00-= A A R X c c 0=
A A S S X c c c 00+=
22
222000101000001()(1)A S B A A A A A A A
A B A A c c c K r k a bX cX c k c X X c K
c c K c ??-=++=-+++???? 其中：0010.2
2.61
3.91
B A c a c =
== 000010.217.60(1)(1) 5.15. 3.91 3.91 2.92
B S A A c c b c c K =-+
+=-++=-? 11110.65752.92
c K =-
=-=
4.434==
2.3反应时间
2
10
1Af
X A
A A A
dX t k c a bX cX =
++?
=
-
44
120.65750.55 5.15 4.434
ln
4.7610 3.91 4.43420.65750.55
5.15 4.4341 5.15 4.434
ln 547min 4.7610 3.91 4.434 5.15 4.434
--??--=?????-+---
=???-+
2.4反应体积
300547
() 3.67(
1)37.12860
r V Q t t m =+=?+= 反应器的实际体积
37.128346.410.8V r V m f ===
第3章 热量核算
3.1物料衡算
根据乙酸的每小时进料量为33.144/mol h ，在根据它的转化率和反应物的初始质量比算出各种物质的进料和出料量，具体结果如下表：
3.2能量衡算
3.2.1热量衡算总式
1234Q Q Q Q ++=
式中：1Q 进入反应器的能量，KJ
2Q ：化学反应热，KJ
3Q ：供给或移走的热量，有外界向系统供热为正，有系统向外界移去热量为负，KJ
4Q ：离开反应器物料的热量，KJ
3.2.2每摩尔各种物值在不同条件下的
,p m
c 值
对于液象物质，它的气相热容与温度的函数由下面这个公式计算：
23,p m c A BT CT DT =+++
各种液相物质的热容参数如下表[3]：
液相物质的热容参数
由于乙醇和乙酸乙酯的沸点为78.5℃和77.2℃，所以： (1) 乙醇的,p m c 值
()23,,351.5p m l K c A BT CT DT =+++
2426359.34236.35810351.512.16410351.5 1.803010351.5---=+??-??+?? 11115.15J mol K --=??
同理：
(2) 乙酸乙酯的,p m c 值
()23,,350.2p m l K c A BT CT DT =+++
24263155.94 2.369710350.2 1.997610350.20.459210350.2---=+??-??+?? 11159.46J mol K --=??
(3) 水的,p m c 值
()223,,,373p m H O l K c A BT CT DT =+++
2426392.053 3.995310373 2.1103103730.5346910373---=-??-??+?? 1175.5381J mol K --=??
(3) 乙酸的,p m c 值
()23,,373p m l K c A BT CT DT =+++
2426318.944109.711037328,92110373 2.927510373---=-+??-??+??
3.2.3各种气象物质的参数如下表
气相物质的热容参数[4]
(1) 乙醇的,p m c 值
()23,,g,373()p m K c A BT CT DT R =+++
35283(4.3960.62810373 5.546103737.02410373)8.314---=+??+??-???
1172.34J mol K --=??
(2) 乙酸乙酯的,p m c 值
()23,g,373()p m K c A BT CT DT R =+++
3528310.22814.9481037313.0331037315.73610373)8.314---=-??+??-???
11121.54J mol K --=??
3.2.4每摩尔物质在100℃下的焓值 (1) 每摩尔水的焓值
()()
()2373
3r 2,,,373298
75.5381037329844.012vap
m m H O p m H O l K H c dT H -?=+?
=??-+?
=49.6771KJ mol -?
同理：
(3) 每摩尔的乙醇的焓值
()()
()
351.5
373
r 32,32,,351.5,32,,373298
351.5
vap m m CH CH OH p m CH CH OH l k p m CH CH OH l k H c dT H c dT ?=+?+?
?
()()33115.1510351.529842.5972.3410373351.5--=??-++??-
(4) 每摩尔乙酸的焓值
?()()
()373
3
r 3,3,,373298
139.8210373298m CH COOH p m CH COOH l k H c dT -==??-?
110.49KJ mol -=?
(5) 每摩尔乙酸乙酯的焓值
()()
()
350.2
373
r 323,323,,350.2,323,,373298
350.2
vap m m CH COOOCH CH p m CH COOOCH CH l k p m CH COOOCH CH l k H c dT H c dT
?=+?+?
?
()()33159.4610350.229830.539121.541510373350.2--=??-++??-
141.634KJ mol -=?
3.2.5总能量衡算 （1）1Q 的计算
物质 进料/kmol h
出料/kmol h
乙酸 14.348 6.457 乙醇 37.430 29.539 乙酸乙酯 0 7.891 水
64.566
72.457
()()()
13r 20r 32r 3232n n n CH COOH H CH CH OH m CH COOH m H O m CH CH OH Q H H H =??+??+??=（14.348×10.49+64.566×49.677+50.3058×37.430)×103=5240902/h KJ （2）2Q 的计算
3253252CH COOH C H OH CH COOC H H O +=+
2Q =(()(2)(323)32(3))r m H O r m CH CH OOCCH r m CH CH OH r m CH COOH H H H H ?+?-?-? =(49.677+41.634-10.49-50.3058)×7.891×103 =240795.44/h KJ （3）4Q 的计算
()()()()
1111
120r 2r 32r 323r 20232323n n n n H H O CH CH OH CH CH OOCCH m H m H O m CH CH OH m CH CH OOCCH Q H H H H =??+??+??+?? =6.457×103×10.49+29.539×103×50.3058+7.891×103×41.634+72.457×103×49.677 =149135.22+7535824+3584370.4+578067.05 =5481697.23/h KJ 因为： 1234
Q Q Q Q ++= 即：5240902-240795+3Q =5481697求得：3Q =481590/h KJ /h KJ
3Q >0，故应是外界向系统供热。
3.3换热设计
换热采用夹套加热，设夹套内的过热水蒸气由130℃降到110℃，温差为20℃。 3.3.1水蒸气的用量
忽略热损失，则水的用量为
()12o po Q m c T T =-
12403383
39322
T T T K ++=
== 查书得过热蒸汽的比热容为2.18KJ/(kg ·k )
()()
()312481590
11046kg /2.18403393o po Q m h c T T =
==-?-
第4章 反应釜釜体设计
4.1反应器的直径和高度
在已知搅拌器的操作容积后，首先要选择罐体适宜的高径比（H/D i ），以确定罐体的直径和高度。选择罐体高径比主要考虑以下两方面因数：
1、高径比对搅拌功率的影响：在转速不变的情况下，3i D p α（其中D —搅拌器直径，P —搅拌功率），P 随釜体直径的增大，而增加很多，减小高径比只能无谓地消耗一些搅拌功率。因此一般情况下，高径比应选择大一些。
2、高径比对传热的影响：当容积一定时，H/D i 越高，越有利于传热。
3—1 高径比的确定通常采用经验值表[6]
假定高径比为H/D i =1.3，先忽略罐底容积
234
4i i i H
V D H D D π
π
??
≈
≈
???
3
i 3.1446.12 1.34
3.56i D D m
=
?= 取标准 3.63600i D m mm ==
表3—2 用标准椭球型封头参数见表[8]
筒体的高度
2
446.41 6.624
3.90939103.6i V H m mm D υππ
--=
?=?==
釜体高径比的复核
2391050 1.13600i i H h H D D ++=== 因此，该设计满足要求
4.2筒体壁厚的设计
4.2.1设计参数的确定
表3—3 反应器内各物质的饱和蒸汽压[9]
该反应釜的操作压力必须满足乙醇的饱和蒸汽压所以取操作压力P=0.4MPa ，该反应器的设计压力
P c =1.1P=1.1×0.4MPa=0.44MPa
该反应釜的操作温度为100℃，设计温度为120℃。 由此选用16MnR 卷制
16MnR 材料在120℃时的许用应力[σ]t =170MPa 焊缝系数的确定
取焊缝系数φ=1.0（双面对接焊，100％无损探伤） 腐蚀裕量C 2=2mm 4.2.2筒体的壁厚
计算厚度 []0.443600
4.6649217010.44
2c i t
c
P D S mm P σ?==
=??-Φ-[10]
厚度
2 4.66492 6.6649d S S C mm =+=+=
设计钢板负偏差 mm C 6.01=
名义厚度
1 6.66490.67.2649n d S S C mm =+=+=
按钢制容器的制造取壁厚
8n S mm =
4.3釜体封头厚
计算厚度 []0.443600
4.66217010.50.44
20.5c i
t
c
P D S mm P σ?==
=??-?Φ-
设计厚度
2 4.662 6.66d S S C mm =+=+=
钢板负偏差 mm C 6.01=名义厚度 1 6.660.67.28n d S S C mm =++=+=圆整
按钢制容器的制造取壁厚
8n S mm =
第5章 反应釜夹套的设计
5.1夹套DN 、PN 的确定
5.1.1夹套的DN
由夹套的筒体内径与釜体筒体内径之间的关系可知：
20036002003800j i D D mm =+=+= 5.1.2夹套的PN
由设备设计条件可知，夹套内介质的工作压力为常压，取PN=0.25MPa ，由于压力不高所以夹套的材料选用Q235—B 卷制 Q235—B 材料在120℃是的许用应力[σ]t =113MPa 焊缝系数的确定
取焊缝系数φ=1.0（双面对接焊，100％无损探伤） 腐蚀裕量C 2=2mm
5.2夹套筒体的壁厚
计算厚度 []0.253800
4.21211310.25
2c i t
c
P D S mm P σ?==
=??-Φ-
设计厚度
2 4.212 6.21d S S C mm =+=+=
钢板负偏差 mm C 6.01= 名义厚度
1 6.210.6 6.81n d S S C mm =+=+=
mm S n 7=
5.3夹套筒体的高度
2
2
0.846.41 6.62
2.7
3.84
4
j i fV v
H m D π
π
-?-=
=
=?
5.4夹套的封头
5.4.1封头的厚度
夹套的下封头选标准椭球封头，内径与筒体（3800j D mm =）相同。夹套的上封头选带折边形的封头，且半锥角?=45α。 计算厚度 []0.253800
4.21211310.50.25
20.5c i
t
c
P D S mm P σ?=
=
=??-?Φ-
设计厚度
2 4.212 6.21d S S C mm =+=+=
名钢板负偏差 mm C 6.01=
义厚度 1 6.210.6 6.81n d S S C mm =+=+=
mm S n 7=
带折边锥形封头的壁厚
考虑到风头的大端与夹套筒体对焊，小端与釜体筒体角焊，因此取封头的壁厚与夹套筒体壁厚一致，即mm S n 7=
5.5传热面积校核
由于反应釜内进行的反应是放热反应，产生的热量不仅能够维持反应的不断进行，且会引起反应釜内的温度升高。为防止反应釜内温度过高，在反应釜的上方设置了冷凝器进行换热，因此不需要进行传热面积的校核。如果反应釜内进行的是吸热反应，则需进行传热面积的校核。
夹套搅拌反应器设计(DOCX 30页)
夹套搅拌反应器设计 课程设计说明书设计题目夹套搅拌反应器设计 学生 学号 专业班级 指导老师耿绍辉 化工设备基础 Nefu.20121228
夹套搅拌反应器设计 目录 第一章设计方案简介 1.1反应釜的基本结构 1.2反应釜的机械设计依据 第二章反应釜机械设计的内容和步骤 第三章反应釜釜体的设计 3.1 罐体和夹套计算 3.2厚度的选择 3.3设备支座 3.4手孔 3.5选择接管、管法兰、设备法兰 第四章搅拌转动系统设计 4.1转动系统设计方案 4.2转动设计计算：定出带型、带轮相关计算 4.3选择轴承 4.4选择联轴器 4.5罐体搅拌轴的结构设计、搅拌器与搅拌轴的连接结构设计4.6电动机选择 第五章绘制装配图 第六章绘制大V带轮零件图 第七章本设计的评价及心得体会 第八章参考文献
夹套搅拌反应器设计 第一章设计方案简介 搅拌设备在石油、化工、食品等工业生产中应用范围很广，尤其是化学工业中，很多的化工生产或多或少地应用着搅拌操作，化学工艺过程的种种物理过程与化学过程，往往要采用搅拌操作才能得到好的效果。搅拌设备在许多场合时作为反应器来应用的，而带搅拌的反应器则以液相物料为特征，有液-液、液-固、液-气等相反应。 搅拌的目的是：1、使互不相溶液体混合均匀，制备均匀混合液、乳化液、强化传质过程；2、使气体在液体中充分分散，强化传质或化学反应；3、制备均匀悬浮液，促使固体加速溶解、浸取或发生液-固化学反应；4、强化传热，防止局部过热或过冷。所以根据搅拌的不同目的，搅拌效果有不同的表示方法。 搅拌操作分为机械搅拌和气流搅拌。气流搅拌是利用气体鼓泡通过液体层，对液体产生搅拌作用，或使气泡群以密集状态上升借所谓气升作用促进液体产生对流循环。与机械搅拌相比，仅气泡的作用对液体所进行的搅拌时比较弱的，所以在工业生产，大多数的搅拌操作均是机械搅拌。本设计实验要求的就是机械搅拌搅拌器设备的设计遵循以下三个过程：1根据搅拌目的和物理性质进行搅拌设备的选型。2在选型的基础进行工艺设计与计算。3进行搅拌设备的机械设计与费用评价。在工艺与计算中最重要的是搅拌功率的计算和传热计算。 1.1反应釜的基本结构
目录 5.0×104t/y甲醛生产用固定床反应器设计 (1) Fixed-bed Reactor Design of 5.0×104t/y Formaldehyde (1) 1. 概述 (2) 1.1银法制甲醛生产工艺 (2) 1.2铁钼催化氧化法 (2) 2. 原料、辅助原料、产品的主要技术规格 (4) 2.1银法和铁钼法生产甲醛的技术经济指标 (4) 2.2原辅料规格及消耗配比 (4) 2.3产品质量标准 (5) 3. 反应工段工艺简介 (6) 4. 反应工段工艺计算 (7) 4.1催化反应过程的物料衡算 (7) 4.1.1 计算用原始数据 (7) 4.1.2 化学反应 (7) 4.2合成甲醛过程的热量衡算 (9) 4.2.1 各物质比热容的计算 (9) 4.2.2 各物质焓值的计算 (10) 5．反应器工艺尺寸计算 (12) 5.1反应器型式的确定 (12) 5.2合成甲醛反应器几何尺寸的确定 (12) 5.2.1 设计依据 (12) 5.2.3 列管根数的确定 (15) 5.2.4 列管式固定床反应器壳体内径的确定 (15) 6. 设计体会 (18) 参考文献 (19)
3.6×104t/y甲醛生产用固定床反应器设计 根据自己的产量确定题目 摘要：本文选用铁钼法，以甲醇、空气和水蒸气为原料，经预热、反应、换热后得甲醛产品。设计规模为3.6万吨/年的工业级甲醛。根据反应特征，采用等温固定床列管式反应器，通过物料衡算，确定了反应器的工艺参数、类型及特征尺寸，容器内径1500 mm、列管根数为1805根、三角形排列、管长6000mm。 关键词：甲醛；甲醇；设计；固定床反应器（根据自己的设计选用的路线确定关键词） Fixed-bed Reactor Design of 5.0×104t/y Formaldehyde Abstract:Industrial grade formaldehyde of 50, 000 ton per year was designed via iron molybdenum process, methanol, air, and water vapor as raw material by preheating, the reaction, and heat transfer. According to the reaction characteristics, isothermal packed-bed reactor tube was chose, and at same time according to material balance, process parameters, type and feature size determine. The reactor diameter is 1, 500 mm, the number of tubes is 1805, equilateral triangle arranged and the length of tube is 6000mm. Key words: Formaldehyde; Methanol; Design; Fixed-bed reactor 请根据自己的设计进行润色修改完善！
中南大学 《钢结构基本原理》 课程设计 设计名称：钢框架主次梁设计 专业班级：土木1112班 姓名：周世超 学号： 指导老师：龚永智 设计任务书 （一）、设计题目 某钢平台结构（布置及）设计。 （二）、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准[S]（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准[S]（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范[S]（GB5009－2001）（4）中华人民共和国建设部. 钢结构设计规范[S]（GB50017－2003）（5）中华人民共和国建设部. 钢结构工程施工质量验收规范[S]（GB50205-2001） 2、参考书籍
（1）沈祖炎等. 钢结构基本原理[M]. 中国建筑工业出版社，2006 （2）毛德培. 钢结构[M]. 中国铁道出版社，1999 （3）陈绍藩. 钢结构[M]. 中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版）[M]. 中国建筑工业出版社，2005 （5）包头钢铁设计研究院?中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）[M]. 机械工业出版社，2006 （三）、设计内容 某多层图书馆二楼书库楼面结构布置示意图如图一所示，结构采用横向框架承重，楼面板为120mm厚的单向实心钢筋混凝土板。荷载的传力途径为：楼面板—次梁—主梁—柱—基础，设计中仅考虑竖向荷载与动荷载的作用。框架按照连续梁计算，次梁按照简支梁计算。其中框架柱为焊接H型钢，截面尺寸为H600X300X12X18，楼层层高取3.9米 采用的钢材为Q345，焊条为E50 柱网尺寸9 ×9，永久荷载5，活荷载10 活荷载分项系数为1.4 恒荷载分项系数为1.2 （四）、设计内容要求 1)验算焊接H型钢框架柱的承载能力，如不满足请自行调整 2)设计次梁截面CL-1（热轧H型钢）。 3)设计框架主梁截面KL-1（焊接工字钢）。 4)设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短
乙酸乙酯皂化反应速度常相数的测定 一、实验目的 1．通过电导法测定乙酸乙酯皂化反应速度常数。 2．求反应的活化能。 3．进一步理解二级反应的特点。 4．掌握电导仪的使用方法。 二、基本原理 乙酸乙酯的皂化反应是一个典型的二级反应： 325325CH COOC H OH CH COO C H OH --+??→+ 设在时间t 时生成浓度为x ，则该反应的动力学方程式为 ()()dx k a x b x dt - =-- （8-1） 式中，a ，b 分别为乙酸乙酯和碱的起始浓度，k 为反应速率常数，若a=b,则（8-1）式变为 2()dx k a x dt =- （8-2） 积分上式得： 1() x k t a a x =?- （8-3） 由实验测的不同t 时的x 值，则可根据式（8-3）计算出不同t 时的k 值。如果k 值为常数，就可证明反应是二级的。通常是作 () x a x -对t 图，如果所的是直线，也可证明反应是二级 反应，并可从直线的斜率求出k 值。 不同时间下生成物的浓度可用化学分析法测定，也可用物理化学分析法测定。本实验用电导法测定x 值，测定的根据是： （1） 溶液中OH -离子的电导率比离子（即3CH COO -）的电导率要大很多。因此，随着反应的进行，OH -离子的浓度不断降低，溶液的电导率就随着下降。 （2） 在稀溶液中，每种强电解质的电导率与其浓度成正比，而且溶液的总电导率
就等于组成溶液的电解质的电导率之和。 依据上述两点，对乙酸乙酯皂化反应来说，反映物和生成物只有NaOH 和NaAc 是 强电解质，乙酸乙酯和乙醇不具有明显的导电性，它们的浓度变化不至于影响电导率的数值。如果是在稀溶液下进行反应，则 01A a κ= 2A a κ∞= 12()t A a x A x κ=-+ 式中：1A ，2A 是与温度、溶剂、电解质NaOH 和NaAc 的性质有关的比例常数； 0κ，κ∞分别为反应开始和终了是溶液的总电导率；t κ为时间t 时溶液的总电导率。由此三 式可以得到： 00( )t x a κκκκ∞ -=- （8-4） 若乙酸乙酯与NaOH 的起始浓度相等，将（8-4）式代入（8-3）式得： 01t t k ta κκκκ∞ -= ?- （8-5） 由上式变换为： 0t t kat κκκκ∞-= + （8-6） 作0~ t t t κκκ-图，由直线的斜率可求k 值，即 1m ka = ，1k ma = 由（8-3）式可知，本反应的半衰期为： 1/21 t ka = （8-7） 可见，两反应物起始浓度相同的二级反应，其半衰期1/2t 与起始浓度成反比，由（8-7）式可知，此处1/2t 亦即作图所得直线之斜率。 若由实验求得两个不同温度下的速度常数k ，则可利用公式（8-8）计算出反应的活化能a E 。
目录 一.概述……………………………………………………………2-6页 1.1化学反应器的基本介绍………………………………… 2-3页 1.2夹套式反应器的控制要求…………………………………3 页 1.3夹套式反应器的扰动变量………………………………3-4页 1.4基本动态方程式…………………………………………4-6页二．控制系统方案的确定…………………………………………6-7页三．控制系统设计…………………………………………………7-18页 3.1被控变量和控制变量的选择………………………………7-8页 3.2主、副回路的设计…………………………………………8-9页 3.3现场仪表选型………………………………………………9-12页 3.4主、副控制器正反作用选择………………………………12-13页 3.5控制系统方框图……………………………………………13页 3.6分析被控对象特性及控制算法的选择……………………13-14页 3.7控制系统整定及参数整定…………………………………14-18页四．课程设计总结……………………………………………………18页五．结束语……………………………………………………………18页六．参考文献…………………………………………………………19页
一概述 1.1 化学反应器的基本介绍 反应器（或称反应釜）是化工生产中常用的典型设备，种类很多。化学反应器在结构、物料流程、反应机理、传热、传质等方面存在差异，使自控的难易程度相差很大，自控方案差别也比较大。 化学反应器可以按进出物料状况、流程的进行方式、结构形式、传热情况四 个方面分类： 一、按反应器进出物料状况可分为间歇式和连续式反应器 通常将半连续和间歇生产方式称为间歇生产过程。间歇式反应器是将反应物 料分次获一次加入反应器中，经过一定反应时间后取出反应中所有的物料，然后重新加料在进行反应。间歇式反应器通常适用于小批量、多品种、多功能、高附加值、技术密集型产品的生产，这类生产反应时间长活对反应过程的反应温度有严格程序要求。 连续反应器则是物料连续加入，化学反应连续不断地进行，产品不断的取出，是工业生产最常用的一种。一些大型的、基本化工产品的反应器都采用连续的形式。 二、从物料流程的进行方式可分为单程与循环两类 物料在通过反应器后不再进行循环的流程称为单程，当反应的转化率和产率都较高时，可采用单程的排列。如果反应速度较慢，祸首化学平衡的限制，物料一次通过反应器转化不完全，则必须在产品进行分离后，把没有反应的物料与新鲜物料混合后，再送送入反应器进行反应。这种流程称为循环流程。 三、从反应器结构形式可分为釜式、管式、塔式、固定床、流化床、移动床反应器等。 四、从传热情况可分为绝热式反应器和非绝热式反应器[1]。 绝热式反应器与外界不进行热量交换，非绝热式反应器与外界进行热量交换。一般当反应过程的热效应大时，必须对反应器进行换热，其换热方式有夹套式、蛇管式、列管式等。如今用的最广泛的是夹套传热方式，且采用最普通的夹套结构居多。随着化学工业的发展，单套生产装置的产量越来越大，促使了反应设备的大型化。也大大促进了夹套反应器的反展。 夹套式反应器是一类重要的化工生产设备，由于化学反应过程伴有许多化学和物理现象以及能量、物料平衡和物料、动量、热量和物质传递等过程，因此夹套反应器操作一般都比较复杂，夹套反应器的自动控制就尤为重要，他直接关系到产品的质量、产量和安全生产。
化学化工学院 化工专业课程设计 设计题目：管式反应器设计 化工系
化工专业课程设计——设计文档质量评分表（100分） 评委签名: 日期：
目录 绪论 .........................................................错误!未定义书签。1设计内容与方法介绍..........................................错误!未定义书签。 反应器设计概述............................................错误!未定义书签。 设计内容..................................................错误!未定义书签。 生产方法介绍..............................................错误!未定义书签。 反应器类型特点............................................错误!未定义书签。 反应器选择及操作条件说明..................................错误!未定义书签。2工艺计算....................................................错误!未定义书签。 主要物性数据..............................................错误!未定义书签。 计算，确定管长，主副反应收率.............................错误!未定义书签。 管数计算..................................................错误!未定义书签。3压降计算公式................................................错误!未定义书签。4催化剂用量计算..............................................错误!未定义书签。5换热面积计算................................................错误!未定义书签。6反应器外径计算..............................................错误!未定义书签。7壁厚计算....................................................错误!未定义书签。 8 筒体封头计算................................................错误!未定义书签。9管板厚度计算................................................错误!未定义书签。10设计结果汇总...............................................错误!未定义书签。11设计小结...................................................错误!未定义书签。
课程设计任务书 题目：梯形钢屋架 ——某工业厂房 适用专业：土木工程2010级 指导教师：雷宏刚、李海旺、闫亚杰、焦晋峰 太原理工大学建筑与土木工程学院 2013年12月
一、设计题目：梯形钢屋架 二、设计资料 某工业厂房，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。屋面排水坡度见表1，有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m，柱截面尺寸为400×400mm。不考虑积灰荷载。 注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑： 0.30kN/m2（6.0m） 0.40kN/m2（7.5m） 三、设计内容及要求 要求在2周内（2013.12.23～2014.1.3）完成钢结构课程设计内容，提交设计图纸及计算书一套。 1. 设计内容 （1）进行屋盖结构布置并选取计算简图； （2）屋架内力计算及内力组合； （3）屋架杆件设计； （4）屋架节点设计； （5）屋架施工图。 2. 设计要求 （1）整理设计计算书一份 ○1设计条件 ○2结构布置 ○3计算简图 ○4荷载选取 ○5内力计算 ○6内力组合 ○7构件设计 ○8节点设计 ○9挠度验算 （2）绘制施工图 ○1屋盖布置图（图纸编号01）：屋架平面布置图+上、下弦支撑平面布置图+垂直支撑布置图； ○2屋架施工图（图纸编号02）：屋架几何尺寸、内力简图+屋架施工详图+节点、异形零件详图+设计说明+材料表等。
表1 梯形钢屋架课程设计任务表 坡度1:10 1:20 长度（m）60（柱距6m）75（柱距7.5m）72（柱距6m）90（柱距 题号跨度 21 24 27 30 21 24 27 30 21 24 27 30 21 24 地点 北京市 1 2 3 4 5 6 7 8 9 10 11 12 13 14 上海市17 18 19 20 21 22 23 24 25 26 27 28 29 30 乌鲁木齐33 34 35 36 37 38 39 40 41 42 43 44 4546 成都市49 50 51 52 53 54 55 56 57 58 59 60 61 62 南京市65 66 67 68 69 70 71 72 73 74 75 76 77 78 哈尔滨81 82 83 84 85 86 87 88 89 90 91 92 93 94 太原市97 98 99 100 101 102 103 104 105 106 107 108 109 110 运城市113 114 115 116 117 118 119 120 121 122 123 124 125 126 长治市129 130 131 132 133 134 135 136 137 138 139 140 141 142 吕梁市145 146 147 148 149 150 151 152 153 154 155 156 157 158 四、参考资料 （1）钢结构设计基本原理，雷宏刚，科学出版社 （2）钢结构设计，黄呈伟、李海旺等，科学出版社 （3）建筑结构荷载规范，GB 50009-2012 （4）钢结构设计手册（上册）第三版，中国建筑工业出版社 （5）轻型屋面梯形钢屋架，中国建筑标准设计研究院 （6）钢结构设计规范，GB 50017-2003 （7）土木工程专业—钢结构课程设计指南，周俐俐等，中国水利水电出版社
浙江万里学院生物与环境学院 化学工程实验技术实验报告 实验名称：乙酸乙酯皂化反应 姓名成绩 班级学号 同组姓名实验日期 指导教师签字批改日期年月日
一、实验预习（30分） 1．实验装置预习（10分）＿＿＿＿＿年＿＿＿＿月＿＿＿＿日 指导教师＿＿＿＿＿＿（签字）成绩 2．实验仿真预习（10分）＿＿＿＿＿年＿＿＿＿月＿＿＿＿日 指导教师＿＿＿＿＿＿（签字）成绩 3．预习报告（10分） 指导教师＿＿＿＿＿＿（签字）成绩 （1）实验目的 1．用电导率仪测定乙酸乙酯皂化反应进程中的电导率。 2．掌握用图解法求二级反应的速率常数，并计算该反应的活化能。 3．学会使用电导率仪和超级恒温水槽。 （2）实验原理 乙酸乙酯皂化反应是个二级反应，其反应方程式为 CH3COOC2H5+Na++OH-→CH3COO-+Na++C2H5OH 当乙酸乙酯与氢氧化钠溶液的起始浓度相同时，如均为a，则反应速率表示为 （1）式中，x为时间t时反应物消耗掉的浓度，k为反应速率常数。将上式积分得 （2） 起始浓度a为已知，因此只要由实验测得不同时间t时
的x值，以对t作图，应得一直线，从直线的斜率便可求出k值。 乙酸乙酯皂化反应中，参加导电的离子有OH-、Na+和CH3COO-，由于反应体系是很稀的水溶液，可认为CH3COONa是全部电离的，因此，反应前后Na+的浓度不变，随着反应的进行，仅仅是导电能力很强的OH-离子逐渐被导电能力弱的CH3COO-离子所取代，致使溶液的电导逐渐减小，因此可用电导率仪测量皂化反应进程中电导率随时间的变化，从而达到跟踪反应物浓度随时间变化的目的。 令G0为t=0时溶液的电导，G t为时间t时混合溶液的电导，G∞为t=∞（反应完毕）时溶液的电导。则稀溶液中，电导值的减少量与CH3COO-浓度成正比，设K为比例常数，则 由此可得 所以（2）式中的a-x和x可以用溶液相应的电导表示，将其代入（2）式得： 重新排列得: （3） 因此，只要测不同时间溶液的电导值G t和起始溶液的电导值G0，然后 以G t对作图应得一直线，直线的斜率为，由此便求出某温 度下的反应速率常数k值。由电导与电导率κ的关系式:G=κ代入（3）式得: （4） 通过实验测定不同时间溶液的电导率κt和起始溶液 的电导率κ0，以κt，对作图，也得一直线，从直线的斜率也可求出反应速率数k值。如果知道不同温度下的反应速率常数k(T2)和k(T1)，根据Arrhenius公式，可计算出该反应的活化能E和反应半衰期。 （5）
参考实例： 钢结构课程设计例题 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为27m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.6kN/㎡，雪荷载标准值为0.75kN/㎡，积灰荷载标准值为0.5kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm ×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235―A―F，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=27000－2×150=26700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。 二、结构形式与布置 屋架形式及几何尺寸见图1所示。 图1 屋架形式及几何尺寸
屋架支撑布置见图2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图
三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 放水层（三毡四油上铺小石子）0.35kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土）0.12*6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡ 总计 3.387kN/㎡可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 屋架上弦节点荷载 P=4.0644×1.5×6=36.59 kN 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。
乙酸乙酯皂化反应速率常数的测定 一、实验目的 1.学习电导法测定乙酸乙酯皂化反应速率常数的原理和方法以及活化能的测定方法； 2.了解二级反应的特点，学会用图解计算法求二级反应的速率常数； 3.熟悉电导仪的使用。 二、实验原理 （1）速率常数的测定 乙酸乙酯皂化反应时典型的二级反应，其反应式为： CH 3COOC 2H 5＋NaOH = CH 3OONa ＋C 2H 5OH t=0 C 0 C 0 0 0 t=t Ct Ct C 0 - Ct C 0 -Ct t=∞ 0 0 C 0 C 0 速率方程式 2kc dt dc =- ，积分并整理得速率常数k 的表达式为： t 0t 0c c c c t 1k -?= 假定此反应在稀溶液中进行，且CH 3COONa 全部电离。则参加导电离子有Na ＋ 、OH －、CH 3COO －,而Na ＋反应前后不变，OH －的迁移率远远大于CH 3COO －，随着反 应的进行， OH － 不断减小，CH 3COO －不断增加，所以体系的电导率不断下降，且体系电导率（κ） 的下降和产物CH 3COO －的浓度成正比。 令0κ、t κ和∞κ分别为0、t 和∞时刻的电导率，则： t=t 时，C 0 –Ct=K （0κ-t κ） K 为比例常数 t→∞时，C 0= K （0κ-∞κ） 联立以上式子，整理得：
∞+-?= κκκκt kc 1t 00t 可见，即已知起始浓度C 0，在恒温条件下，测得0κ和t κ，并以t κ对t t 0κκ-作图，可得一直线，则直线斜率0 kc 1 m = ，从而求得此温度下的反应速率常数k 。 （2）活化能的测定原理： )11(k k ln 2 1a 12T T R E -= 因此只要测出两个不同温度对应的速率常数，就可以算出反应的表观活化能。 三、仪器与试剂 电导率仪 1台 铂黑电极 1支 大试管 5支 恒温槽 1台 移液管 3支 氢氧化钠溶液（0.02mol/L ） 乙酸乙酯溶液（0.02mol/L ） 四、实验步骤 1.标定NaOH 溶液及乙酸乙酯溶液的配制 计算标定0.023/dm mol NaOH 溶液所需的草酸二份，放入锥形瓶中，用少量去离子水溶解之，标定溶液。计算出配制与NaOH 等浓度的乙酸乙酯溶液100mL 所需化学纯乙酸乙酯的质量，根据不同温度下乙酸乙酯的密度计算其体积(乙酸乙酯的取样是通过量取一定量的体积)，于ml 100容量瓶中加入约3/2容积的去离子水，然后用1mL 移液管吸取所需的乙酸乙酯加入容量瓶中，加水至刻度，摇匀。 2.调节恒温水浴调节恒温水浴温度为30℃1.0±℃。 3.电导率0K 的测定 用mL 20移液管量取去离子水及标定过的NaOH 溶液各mL 20，在干燥的100mL 烧杯中混匀，用少量稀释后的NaOH 溶液淋洗电导电极及电极管3次，装入适量的此NaOH 溶液于电极管中，浸入电导电极并置于恒温水浴中恒温。将
《反应工程》 课程设计说明书 院（部）名称化学与材料工程学院学生姓名 设计项目乙酸乙酯的反应器设计 指导教师 专业班级化学工程与工艺
前言 反应工程课程设计是《化工设备机械基础》和《反应工程》课程教学中综合性和实践性较强的教学环节，是理论联系实际的桥梁，是学生体察工程实际问题复杂性，学习初次尝试反应釜机械设计。化工设计不同于平时的作业，在设计中需要同学独立自主的解决所遇到的问题、自己做出决策，根据老师给定的设计要求自己选择方案、查取数据、进行过程和设备的设计计算，并要对自己的选择做出论证和核算，经过反复的比较分析，择优选定最理想的方案和合理的设计。 反应工程是培养学生设计能力的重要实践教学环节。在教师指导下，通过裸程设计，培养学生独立地运用所学到的基本理论并结合生产实际的知识，综合地分析和解决生产实际问题的能力。因此，当学生首次完成该课程设计后，应达到一下几个目的： 1、熟练掌握查阅文献资料、收集相关数据、正确选择公式，当缺乏必要的 数据时，尚需要自己通过实验测定或到生产现场进行实际查定。 2、在兼顾技术先进性、可行性、经济合理的前提下，综合分析设计任务要 求，确定化工工艺流程，进行设备选型，并提出保证过程正常、安全可行所需的检测和计量参数，同时还要考虑改善劳动条件和环境保护的有效措施。 3、准确而迅速的进行过程计算及主要设备的工艺设计计算及选型。 4、用精炼的语言、简洁的文字、清晰地图表来表达自己的设计思想和计算 结果。 化工设备机械基础课程设计是一项很繁琐的设计工作，而且在设计中除了要考虑经济因素外，环保也是一项不得不考虑的问题。除此之外，还要考虑诸多的政策、法规，因此在课程设计中要有耐心，注意多专业、多学科的综合和相互协调。
浙江万里学院生物与环境学院化学工程实验技术实验报告 实验名称：乙酸乙酯皂化反应
一、实验预习（30分） 1．实验装置预习（10分）＿＿＿＿＿年＿＿＿＿月＿＿＿＿日 指导教师＿＿＿＿＿＿（签字）成绩 2．实验仿真预习（10分）＿＿＿＿＿年＿＿＿＿月＿＿＿＿日 指导教师＿＿＿＿＿＿（签字）成绩 3．预习报告（10分） 指导教师＿＿＿＿＿＿（签字）成绩 （1）实验目的 1．用电导率仪测定乙酸乙酯皂化反应进程中的电导率。 2．掌握用图解法求二级反应的速率常数，并计算该反应的活化能。 3．学会使用电导率仪和超级恒温水槽。 （2）实验原理 乙酸乙酯皂化反应是个二级反应，其反应方程式为 CH3COOC2H5+Na++OH-→CH3COO-+Na++C2H5OH 当乙酸乙酯与氢氧化钠溶液的起始浓度相同时，如均为a，则反应速率表示为
（1） 式中，x为时间t时反应物消耗掉的浓度，k为反应速率常数。将上式积分得 （2） 起始浓度a为已知，因此只要由实验测得不同时间t时的x值，以对t作图，应得一直线，从直线的斜率便可求出k值。
乙酸乙酯皂化反应中，参加导电的离子有OH-、Na+和CH3COO-，由于反应体系是很稀的水溶液，可认为CH3COONa是全部电离的，因此，反应前后Na+的浓度不变，随着反应的进行，仅仅是导电能力很强的OH-离子逐渐被导电能力弱的CH3COO-离子所取代，致使溶液的电导逐渐减小，因此可用电导率仪测量皂化反应进程中电导率随时间的变化，从而达到跟踪反应物浓度随时间变化的目的。 令G0为t=0时溶液的电导，G t为时间t时混合溶液的电导，G∞为t=∞（反应完毕）时溶液的电导。则稀溶液中，电导值的减少量与CH3COO-浓度成正比，设K为比例常数，则 由此可得 所以（2）式中的a-x和x可以用溶液相应的电导表示，将其代入（2）式得：
过程控制系统课程课题：反应釜温度控制系统 系另I」：电气与控制工程学院 专业：自动化_____________ 姓名： ________ 彭俊峰_____________ 学号：__________________ 指导教师： _______ 李晓辉_____________ 河南城建学院 2016年6月15日
反应器是任何化学品生产过程中的关键设备，决定了化工产品的品质、品种和生产能力。釜式反应器是一种最为常见的反应器，广泛的应用于化工生产的各个领域。釜式反应器有一些非常重要的过程参数，如：进料流量（进料流量比）、液体反应物液位、反应压力、反应温度等等。对于这些参数的控制至关重要，其不但决定着产品的质量和生产的效率，也很大程度上决定了生产过程的安全性。 由于非线性和温度滞后因素很多，使得常规方法对釜式反应器的控制效果不是很理想。本文以带搅拌釜式反应器的温度作为工业生产被控对象，结合PID 控制方式，选用FX2N-PLC 调节模块，同时为了提高系统安全性，设计了报警和紧急停车系统，最终设计了一套反应釜氏的温度过程控制系统。
1系统工艺过程及被控对象特性选取 被控对象的工艺过程 本设计以工业常见的带搅拌釜式反应器（CSTR）为过程系统被控对象。 反应器为标准3盆头釜，反应釜直径1000mm,釜底到上端盖法兰高度1376mm, 反应器总容积，耐压。为安全起见，要求反应器在系统开、停车全过程中压力不超过。反应器压力报警上限组态值为。反应器的工艺流程如图1-1所示。 S8Q A a珑厲娜口 图1-1釜式反应器工艺流程图 该装置主要参数如表1-1所示。各个阀门的设备参数如表1-2所示，其中，D g为阀门公称直径、K v为国际标准流通能力。 表1-1主要测控参数表
土建专业 钢结构 课程设计 钢结构课程设计 一、课程设计的性质和任务 《钢结构》是土木工程专业的重要专业课，为了加强学生对基本理论的理解和《钢结构》设计规范条文的应用，培养学生独立分析问题和解决问题的能力，必须在讲完有关课程内容后，安排2周的课程设计，以提高学生的综合运用能力。课程设计又是知识深化、拓宽的重要过程，也是对学生综合素质与工程实践能力的全面锻炼，是实现本科培养目标的重要阶段。通过课程设计，着重培养学生综合分析和解决问题的能力以及严谨、扎实的工作作风。为学生将来走上工作岗位，顺利完成设计任务奠定基础。 课程设计的任务是，通过进一步的设计训练，使学生熟悉钢结构基本构件的设计和构造设计的基本原理和方法，具备一般钢结构设计的基本技能；能够根据不同情况，合理地选择结构、构造方案，熟练地进行结构设计计算，并学会利用各种设计资料。 二、课程设计基本要求 课程设计是综合性很强的专业训练过程，对学生综合素质的提高起着重要的作用。基本要求如下： 1、时间要求。一般不少于2周； 2、任务要求。在教师指导下，独立完成一项给定的设计任务，编写出符合要求的设计说明（计算）书，并绘制必要的施工图。 3、知识和能力要求。在课程设计工作中，能综合应用各学科的理论知识与技能，去分
析和解决工程实际问题，使理论深化，知识拓宽，专业技能得到进一步延伸。通过毕业设计，使学生学会依据设计任务进行资料收集、和整理，能正确运用工具书，掌握钢结构设计程序、方法和技术规范，提高工程设计计算、理论分析、技术文件编写的能力，提高计算机的应用能力。 三、课程设计的内容 《钢结构》课程设计的选题要符合教学基本要求，设计内容要有足够的深度，使学生达到本专业基本能力的训练。对学习好、能力强的学生，可适当加深加宽。 题目：钢屋架设计 采用平面钢屋架作为设计题目。设计内容包括：屋架内力计算、屋架杆件设计；节点设计；施工图绘制以及材料用量计算等。 完成的设计成果包括：结构设计计算书一份，施工图1~3张（2号）。 普通钢屋架设计 案例及设计指导 参考题目： 一、题目：普通梯形钢屋架设计 （一）设计资料 郑州某工业厂房，长度102m，屋架间距6m，车间内设有两台20/5t中级工作工作制桥式吊车，屋面采用×6m预应力钢筋混凝土大型屋面板。水混珍珠岩制品保温层10cm，20mm 厚水混砂浆找平层，三毡四油防水层，屋面坡度1/10。屋架两端铰支于钢筋混凝土柱上，上柱截面400×400，混凝土C30，屋架跨度和屋面积灰荷载按指定的数据进行计算。 1、屋架跨度（1）24m （2）27m 2、屋面积灰荷载标准值（1）m2（2）m2
乙酸乙酯皂化反应 一、实验目的 1. 用电导法测定乙酸乙酯皂化反应的反应级数、速率常数和活化能 2. 通过实验掌握测量原理和电导率一的使用方法 二、实验原理 1. 乙酸乙酯皂化反应为典型的二级反应，其反应式为： CH3COOC2H5+NaOH→CH3COONa+C2H5OH A B C D 当C A,0=C B,0其速率方程为: -dC A/dt=kC A2 积分得： 由实验测得不同时间t时的C A 值，以1/C A 对t作图，得一直线，从直线斜率便可求出K的值。 2. 反应物浓度CA的分析 不同时间下反应物浓度C A可用化学分析发确定，也可用物理化学分析法确定，本实验采用电导率法测定。 对稀溶液，每种强电解质的电导率与其浓度成正比，对于乙酸乙酯皂化反应来说，溶液的电导率是反应物NaoH与产物CH3CooNa两种电解质的贡献： 式中：Gt—t时刻溶液的电导率；A1，A2—分别为两电解质的电导率与浓度关系的比例系数。反应开始时溶液电导率全由NaOH贡献，反应完毕时全由CH3COONa贡献，因此 代入动力学积分式中得： 由上式可知，以Gt对 作图可得一直线，其斜率等于 ，由此可求得反应速率常数k。
3. 变化皂化反应温度，根据阿雷尼乌斯公式： ，求出该反应的活化能Ea。 三、实验步骤 1. 恒温水浴调至20℃。 2. 反应物溶液的配置： 将盛有实验用乙酸乙酯的磨口三角瓶置入恒温水浴中，恒温10分钟。用带有刻度的移液管吸取V/ml乙酸乙酯，移入预先放有一定量蒸馏水的100毫升容量瓶中，再加蒸馏水稀释至刻度，所吸取乙酸乙酯的体积 V/ml可用下式计算： 式子：M =88.11， =0.9005， 和NaOH见所用药品标签。 3. G0的测定： （1）在一烘干洁净的大试管内，用移液管移入电导水和NaOH溶液（新配置）各15ml，摇匀并插入附有橡皮擦的260型电导电极（插入前应用蒸馏水淋洗，并用滤纸小心吸干，要特别注意切勿触及两电极的铂黑）赛还塞子，将其置入恒温槽中恒温。 （2）开启DDSJ-308A型电导仪电源开关，按下"ON/OFF"键，仪器将显示产标、仪器型号、名称。按“模式”键选择“电导率测量”状态，仪器自动进入上次关机时的测量工作状态，此时仪器采用的参数已设好，可直接进行测量，待样品恒温10分钟后，记录仪器显示的电导率值。 （3）将电导电极取出，用蒸馏水林洗干净后插入盛有蒸馏水的烧杯中，大试管中的溶液保留待用。 4. Gt的测定； （1）取烘干洁净的混合反应器一支，其粗管中用移液管移入15ml新鲜配置的乙酸乙酯溶液，插入已经用蒸馏水淋洗并用滤纸小心吸干（注意：滤纸切勿触及两级的铂黑）带有橡皮塞的电导电极，用另一只移液管于细管移入15ml已知浓度的NaOH溶液，然后将其置于20摄氏度的恒温槽中恒温。 注意：氢氧化钠和乙酸乙酯两种溶液此时不能混合。
周波主编.反应过程与技术.高等教育出版社,2006年6月. 四、固定床反应器的设计计算 固定床反应器的设计方法主要有两种：经验法和数学模型法。 经验法的设计依据主要来自于实验室、中间试验装置或工厂实际生产装置的数据。对中间试验和实验室研究阶段提供的主要工艺参数如温度、压力、转化率、选择性、催化剂空时收率、催化剂负荷和催化剂用量等进行分析，找出其变化规律，从而可预测出工业化生产装置工艺参数和催化剂用量等。 固定床反应器的主要计算任务包括催化剂用量、床层高度和直径、床层压降和传热面积等。(一)催化剂用量的计算 经验法比较简单，常取实验或实际生产中催化剂或床层的重要操作参数作为设计依据直接计算得到。1．空间速度 空间速度Sv指单位时间内通过单位体积催化剂的原料处理量，单位为s-1。它是衡量固定床反应器生产能力的一个重要指标。 (2-36) 式中： 2．停留时间 停留时间r指在规定的反应条件下，气体反应物在反应器内停留的时间，单位为s。 式中：； 停留时间与空间速度的关系为
。(二)反应器床层高度及直径的计算 催化剂的用量确定后，催化剂床层的有效体积也就确定。很明显，床层高度增高，床层截面积将变小，操作气速、流体阻力(动力)将增大；反之，床层高度降低必然引起截面积(直径)增大，对传热不利或易产生短路等现象。因此，床层高度与直径应通过操作流速、压降(即动力消耗)、传热、床层均匀性等影响因素作综合评价来确定。 通常，床层高度或直径的计算是根据固定床反应器某一重要操作参数范围或经验选取，然后校验其他操作参数是否合理，如床层压降不超过总压力的15％。床层高度与直径的计算步骤如下。
课程设计 课程名称：钢结构设计 设计题目：昆明地区某工厂金工车间钢屋架设计学院：土木工程学院 专业：土木工程 年级：大学三年级 姓名：郭锐 学号：19 指导教师：王鹏 日期：2016年12月
课程设计任务书 土木工程学院学院土木工程专业 3 年级姓名：郭锐学号：13325 课程设计题目：昆明地区某工厂金工车间钢屋架设计 课程设计主要内容： （一）设计资料 昆明地区某工厂金工车间，长度90m，柱距6m，车间内设有两台30/5t中级工作制桥式吊车，屋面采用1.5×6m预应力钢筋混凝土大型屋面板。20mm厚水泥砂浆找平层，三毡四油防水层，屋面坡度1/10~1/12。屋架两端铰支于钢筋混凝土柱上，上柱截面400×400m m，混凝土C20，屋面活荷载0.50 kN/m2，屋面积灰荷载0.75 kN/m2，屋架跨度、屋架计算跨度、屋面做法和屋架端高按指定的数据进行计算。 1、屋架跨度（1）21m（2）24m 2、屋面计算跨度（1）L0＝L （2）L0＝L-300mm 3、屋面做法（1）有保温层（2）无保温层 4、屋架端高（1）h0=1.8m （2）h0=1.9m （3）h0=2.0m h=2.1m （4）0 （二）设计要求 1、由结构重要性，荷载特征（静荷），连接方法（焊接）及工作温度选用钢材及焊条。 2、合理布置支撑体系，主要考虑 （1）上弦横向水平支撑 （2）下弦横向水平支撑 （3）垂直支撑 （4）系杆（刚性或柔性） 并在计算书上画出屋盖支撑布置图，并对各榀屋架进行编号 3、荷载及内力计算
（1）屋面恒载计算。 （2）屋面活荷载与屋面雪荷载不同时考虑。 （3）屋面积灰荷载属于可变荷载。 （4）利用结构的对称性，仅计算屋架左半跨杆件内力。 （5）计算屋架杆力时，应考虑三种荷载组合。 （6）将屋面分布荷载转化为屋架节点荷载，利用左半跨单位节点荷载内力图计算杆力。 （7）确定各杆最不利内力（最大拉力或最大压力） 4、杆件截面选择 （1）屋架杆件常采用双角钢组合组成的T形截面或十字形截面，要根据λx=λy的等稳条件选择合理的截面形式。 （2）正确确定杆件的长细比，由轴心受力杆件确定杆件截面及填板数量。 （3）设计小组内每位同学所计算的上弦杆，下弦杆，斜杆截面选择过程要在计算书内详细说明，其余杆件截面选择可按同组内其他同学计算成果统一列表取用。 （4）杆件截面规格不宜过多，与垂直支撑相连的竖杆截面则不宜小于2L63×5。 5、节点设计 （1）熟知节点设计的基本要求及一般步骤。 （2）要在计算书内写出一般上下弦节点，下弦跨中节点，下弦支座节点及屋脊节点设计过程。 6、屋架施工图 （1）用铅笔绘制1#施工图 （2）施工图应包括 ①屋架简图（比例1∶100），左半跨标明杆件长度，右半跨注明杆件最不利内力，以及起拱度。 ②屋架正面图，上、下弦平面图（轴线比例1：20，杆件、节点比例1：10）。 ③侧面图，剖面图及零件详图。 ④注明全部零件的编号，规格及尺寸（包括加工尺寸和定位尺寸）孔洞位置，孔洞及螺 栓直径，焊缝尺寸以及对工厂加工和工地施工的要求。 ⑤材料表（一榀屋架的材料用量）。 ⑥说明（钢号、焊条型号、起拱要求、图中未注明的焊缝尺寸和油漆要求等）。 指导教师（签字）：
