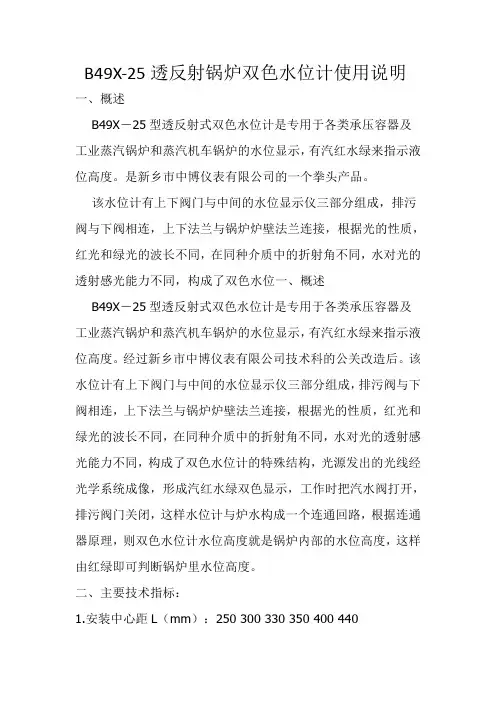

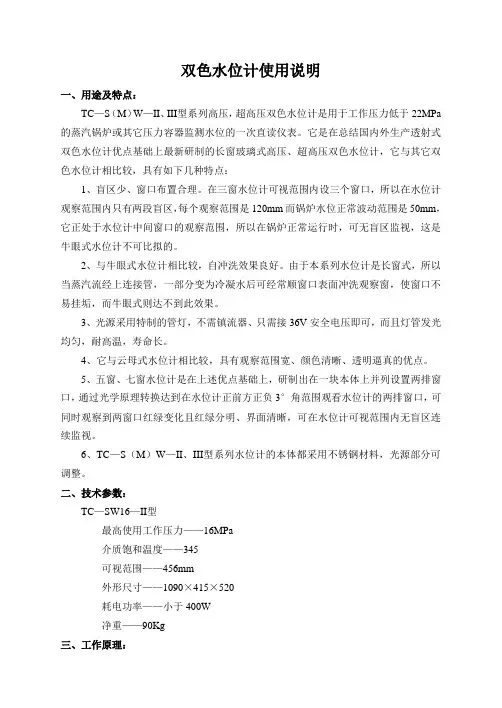

B49X-25透反射锅炉双色水位计使用说明一、概述
B49X－25型透反射式双色水位计就是专用于各类承压容器及工业蒸汽锅炉与蒸汽机车锅炉的水位显示,有汽红水绿来指示液位高度。就是新乡市中博仪表有限公司的一个拳头产品。
该水位计有上下阀门与中间的水位显示仪三部分组成,排污阀与下阀相连,上下法兰与锅炉炉壁法兰连接,根据光的性质,红光与绿光的波长不同,在同种介质中的折射角不同,水对光的透射感光能力不同,构成了双色水位一、概述
B49X－25型透反射式双色水位计就是专用于各类承压容器及工业蒸汽锅炉与蒸汽机车锅炉的水位显示,有汽红水绿来指示液位高度。经过新乡市中博仪表有限公司技术科的公关改造后。该水位计有上下阀门与中间的水位显示仪三部分组成,排污阀与下阀相连,上下法兰与锅炉炉壁法兰连接,根据光的性质,红光与绿光的波长不同,在同种介质中的折射角不同,水对光的透射感光能力不同,构成了双色水位计的特殊结构,光源发出的光线经光学系统成像,形成汽红水绿双色显示,工作时把汽水阀打开,排污阀门关闭,这样水位计与炉水构成一个连通回路,根据连通器原理,则双色水位计水位高度就就是锅炉内部的水位高度,这样由红绿即可判断锅炉里水位高度。
二、主要技术指标:
1、安装中心距L(mm):250 300 330 350 400 440
2、可视高度(mm):145 165 165 195 195
3、公称压力:2、5Mpa 实验压力:1、5倍公称压力
4、工作温度:≤225℃
5、连接法兰标准:JB/T9245-1999 DN25
6、材质:铸铁铸钢不锈钢
7、工作介质:水、蒸汽
8、光源:AC36V/6W
三、安装
1、双色水位计属于精密仪表,出厂时已经调好,不能随意拆卸,不得敲击碰撞,防止玻璃破碎。
2、安装前应详细检查,并消除在运输过程中造成的缺陷,清理污垢。
3、安装时先将双色水位计的上下阀门法兰与锅炉炉壁法兰连接好,然后对水位计玻璃预热后方可运转。
4、电源感应器应放在清洁通风处,严禁与炉壁接触。
5、水位计前不要有很强的亮光,以免降低观察效果,观察水位计时,视水员要站在水位计的正面。
6、锅炉初上水或升压时,可能液汽显示不清,这好似因为锅炉水质不清洁、水流不稳所致,只就是暂时的属于正常现象,当锅炉内水位水压正常后,即能清晰的显示液位。
7、当水位计正常运转4~8小时后,要用内六角扳手把压紧螺栓交叉紧固一下,以便清楚由于热胀冷缩所造成的螺栓松动及可能发生的漏汽现象。
8、双色水位计在使用过程中,每班最少清洗一次,只要经常保持清洁,红绿信号就十分明显。
9、用过一段时间后,如果绿色信号里透桔红色,就是水位计玻璃板水垢太多,可滴入数滴硫酸清理荧屏上
的污垢,然后立即排污冲洗干净为止,或者拿掉玻璃清除污垢。
10、换水位计玻璃时,要垫好橡胶石棉垫,紧固螺栓要交叉进行,用力均匀。计的特殊结构,光源发出的光线经光学系统成像,形成汽红水绿双色显示,工作时把汽水阀打开,排污阀门关闭,这样水位计与炉水构成一个连通回路,根据连通器原理,则双色水位计水位高度就就是锅炉内部的水位高度,这样由红绿即可判断锅炉里水位高度。
二、主要技术指标:
1、安装中心距L(mm):250 300 330 350 400 440
2、可视高度(mm):145 165 165 195 195
3、公称压力:2、5Mpa 实验压力:1、5倍公称压力
4、工作温度:≤225℃
5、连接法兰标准:JB/T9245-1999 DN25
6、材质:铸铁铸钢不锈钢
7、工作介质:水、蒸汽
8、光源:AC36V/6W
三、安装
1、双色水位计属于精密仪表,出厂时已经调好,不能随意拆卸,不得敲击碰撞,防止玻璃破碎。
2、安装前应详细检查,并消除在运输过程中造成的缺陷,清理污垢。
3、安装时先将双色水位计的上下阀门法兰与锅炉炉壁法兰连接好,然后对水位计玻璃预热后方可运转。
4、电源感应器应放在清洁通风处,严禁与炉壁接触。
5、水位计前不要有很强的亮光,以免降低观察效果,观察水位计时,视水员要站在水位计的正面。
6、锅炉初上水或升压时,可能液汽显示不清,这好似因为锅炉水质不清洁、水流不稳所致,只就是暂时的属于正常现象,当锅炉内水位水压正常后,即能清晰的显示液位。
7、当水位计正常运转4~8小时后,要用内六角扳手把压紧螺栓交叉紧固一下,以便清楚由于热胀冷缩所造成的螺栓松动及可能发生的漏汽现象。
8、双色水位计在使用过程中,每班最少清洗一次,只要经常保持清洁,红绿信号就十分明显。
9、用过一段时间后,如果绿色信号里透桔红色,就是水位计玻璃板水垢太多,可滴入数滴硫酸清理荧屏上
的污垢,然后立即排污冲洗干净为止,或者拿掉玻璃清除污垢。
10、换水位计玻璃时,要垫好橡胶石棉垫,紧固螺栓要交叉进行,用力均匀。
WDP系列 汽包水位低偏差云母水位计使用说明书 华电测控设备 地址：市海港区北环路108号 ：0 5300192 5300122 客服：400-811-8908 800-911-3000 传真：0邮编：066001 E-mail：https://www.doczj.com/doc/1c16429074.html, ： https://www.doczj.com/doc/1c16429074.html,
一、用途及特点 WDP系列汽包水位低偏差云母水位计是用于各发电厂、石油化工及各工矿企业的高压蒸汽锅炉或其他压力容器监测水位的一次就地直读仪表。它是在总结国外各种水位计优点基础上最新研制的低偏差云母水位计，用汽红水绿显示液位，无水全红，满水全绿，红绿界面即为实际水位。可在现场直接观察也可以配套彩色工业电视监视系统，在控制室的监视器荧屏上远程监测现场实际水位。它与其他双色水位计相比较，具有如下几个特点： 1、低偏差。由于加入饱和汽伴热管和饱和水置换装置，能够真实反映汽包中的水位。 2、无盲区、窗口布置合理。在水位计本体上设置两排多个窗口，所以在水位计观察围没 有盲区。 3、自冲洗效果好，水位计左右侧管水位相差小。由于本系列水位计是长窗式，与冷凝水 接触面积大，而且在上部加装了冷凝器，所以当蒸汽流经上连接管时，一部分变为冷凝水后可顺窗口表面冲洗观察窗，使窗口不易挂垢。加装冷凝器的另外一个作用是：远离连通管一侧的冷凝器壁厚小一些，冷凝速度快，向水位计补充饱和水水量大，使得左右侧管水位差非常小。 4、光源采用特制的二极管冷光源，只需接220V电源到变压器，二极管灯连接到变压器即 可，发光均匀，耐高温，寿命长。整体光源调整更方便。 5、该型号水位计具有观察围宽、颜色清晰、透明逼真的优点。 6、水位计本体都采用优良材质，不锈死，不变形。 7、窗口组件选用国际一流材质，承压好，不泄漏，运行长久。 8、使用寿命长，维护费用低。 二、结构与工作原理 1、外形结构图（以汽水侧取样管间距为670的为例）
获ISO9001国际质量标准认证证书 X49H-10/II-Z 无盲区云母双色水位计 使用说明书 太仓金菱仪表有限公司有限公司
目录 一、用途---------------------------------------------------------------------- --1 二、结构特点及工作原理------------------------------------------------------1 三、主要技术参数---------------------------------------------------------------3 四、安装---------------------------------------------------------------------------3 五、调试---------------------------------------------------------------------------4 六、使用----------------------------------------------------------------------------5 七、维修及注意事项-------------------------------------------------------------6 八、易损零件----------------------------------------------------------------------8
一、产品概述： X49H-10/II-Z型直线式无盲区云母双色水位计，是我公司专为中型电厂、电站火力发电机组锅炉汽包水位监视而设计制造的就地仪表。可与电视监视系统配套使用，实现远程检测，该水位计广泛应用于电力、石油、化工等行业压力容器的水（液）位监测。 二、结构特点及工作原理： 2.1本水位计外形结构如图所示
锅炉汽包水位计标定的方法 一、锅炉水位测量原理： 差压式水位计的水位------差压转换原理如图一所示： 图一、差压转换原理 我们在不考虑温度变化而造成水的密度的变化和汽包压力的变化导致水密度的变化等情况，及不考虑补偿的情况下，公式（2）可以简化为： g H L g H g L P P P 水水水ρρρ)(-=-=-=?-+ (3) 式中：L 为平衡容器中参比水柱的高度；H 为汽包实际水位高度；水ρ水的密度， g 为重力加速度；（由式中可知：L 、水ρ、g 是固定的常数，只有H 是瞬时值， 在变化中）。 从公式和图一我们知道（当找零位和满位时，要关闭与汽包的链接的两个阀门）： （1）、当H=L 时，△P=0时；证明锅炉汽包处于满水状态，此时变送器输出为20mA;（可以这样理解，当冷凝罐和水侧引压管灌满水后，打开变送器中间阀时，H=L,L=L,P_=P + ,则说明汽包水位处于满水状态）
时；证明锅炉汽包处于缺水状态，此时变送（2）、当H=0时，△P=g L 水 器输出为4mA。（可以这样理解，当冷凝罐和水侧引压管灌满水后，关闭变送器中间阀时，H=0,L=L,则说明汽包水位处于缺水状态） 注：从满位和零位标定看，变化的只有H，且H的变化范围为0～L；L是一直处于满水状态，没有变化。 二、广西四合工贸锅炉水位计结构和变送器安装形式： 图二、锅炉水位计内部结构和变送器安装图 其中：A、B为水位计一次阀；C、D为入变送器的控制阀；E、F为引压管排污阀；P1、P2、P3为压差变送器自带阀门，P1为变送器正端入口切断阀；P2为变送器负端入口切断阀；P3为变送器正负端连通阀。 三、锅炉水位计标定步骤： 1、A、B两个一次阀首先关闭，切断与汽包之间的联系；然后关闭E、F、P3阀，打开C、D、P1、P2阀，准备好灌水工作； 2、把排气孔堵头打开，往单室平衡器内灌水，直到水从排气孔溢流；
双色水位计工作原理 tut光 tL Jtt 图6述取色水位计匣理结梅示意庆W 6-7衣色水位计安餃孫抚图 W基車结构：（bi期童室F

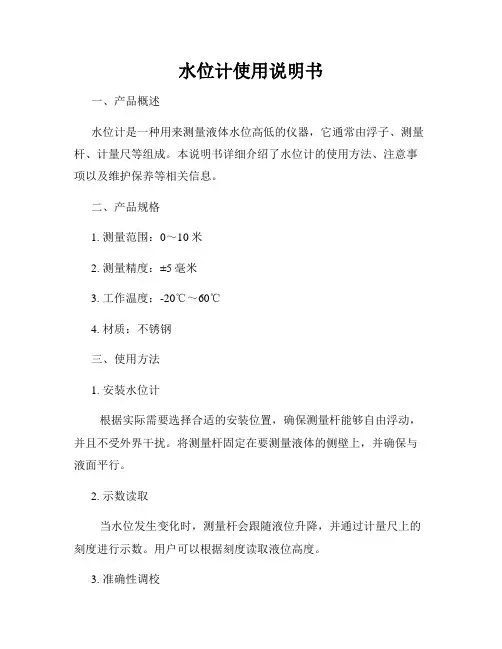

水位计的使用方法 为了锅炉和您的人身安全，希望操作者严格地按本说明书指导操作，以避免发生各种事故，且可延长水位计的使用寿命。正常使用寿命八年不许超期使用。 无论是首次投入使用，还是停车后再用，本使用方法都是适用的。 调试及启用的整个过程，应在接通电源，视场明亮条件下进行。 1)向水位计导入热水、蒸汽、并确定水位。 在导入水汽之前，操作者一定站在水们计的侧面，不可站在前面工作。 a)关闭排污阀。 b)把水阀缓慢开1/4周，向水位计内徐徐导入热水。 注意：水阀切不可开得太大，否则安全球将动作，堵死水路无法进行工作。如果安全球已堵住通路，可重新关闭此阀，并重新缓慢开启。 c)慢慢打开汽阀1/4周，向水位计内徐徐导入蒸汽，若在此之前安全球已动作，则由于水位计内蒸汽压升高，安全球会自动脱落，再开水阀即可放入热水。 d)把汽阀及水阀全部打开。 e)认真观察水位，锅水开始进入水位计，使水位逐渐升高，直到水位基本不变为止。但水位应有微小波动，表示水、汽管路畅通。 如看到不水部分的窗口变暗甚至全黑，也不必惊慌。这是因为水中夹带有大量铁锈及其它脏物所致。这可用日常维护中的第2项中排污清洗办法解决。 f)如果通过以上操作，而水位计中没有导入水或汽，可关闭水、汽阀，开排污阀，并重复(a-e)操作一次。再有问题应检查水汽管路阀门或焊接管焊口处是否堵塞。 g)水汽界面最好处在观察窗内，如果处于词盲区，虽不影响判断水汽大概位
置，但看不到水面波动，应微调水位高度。尽量让水位露出来。 h)一切正常后，把水阀、汽阀各自回旋(逆时针) 1/4周，这样可以防止在长期连续使用后，阀杆与后座烧结在一起。 i)检查玻璃、云母，没有裂纹，压盖及阀不出现泄漏为正常。 2)调试光学系统 半导体冷光源： 发现红绿颜色不好时，或更换二极管板重新安装后： a)首先旋松光源壳底部的蝶形螺母，然后旋转光源壳外侧顶部的小手轮，水 平移动壳体里的红绿色镜架体，向里移动为绿色，向外移动为红色； b)镜架也可作自身旋转，倾斜3°角，效果更好； c)一人调整镜架，另一人在水位计正前方3米远处观测红绿，达到汽红、水 绿、界面清晰为止； d)工业电视监视应安装在水位计正前方大约3米远的±3°角范围内观看水 位计的两排窗口，镜头正对着水位计窗口中心（即零点），否则将影响红 绿颜色的观测效果（水位计红绿颜色观测角很小，位置不对，颜色不好）。灯管型热光源： a)左、右调整镜架，或镜架绕轴线旋转，在水位计正前方观看，汽红、水绿，界面清晰，红绿不渗杂为止。 b)调整灯管及反光碗，使在前方观看亮度最亮为止。 c)重复a)调整达到最佳效果。 d)如果是五窗水位计，要调整到在水位计正前方同时观看两排窗口，均应达到汽红、水绿、界面清晰，到此为止，水位计进入正常运行状态。 3)水位计不得参与锅炉酸洗、煮炉。

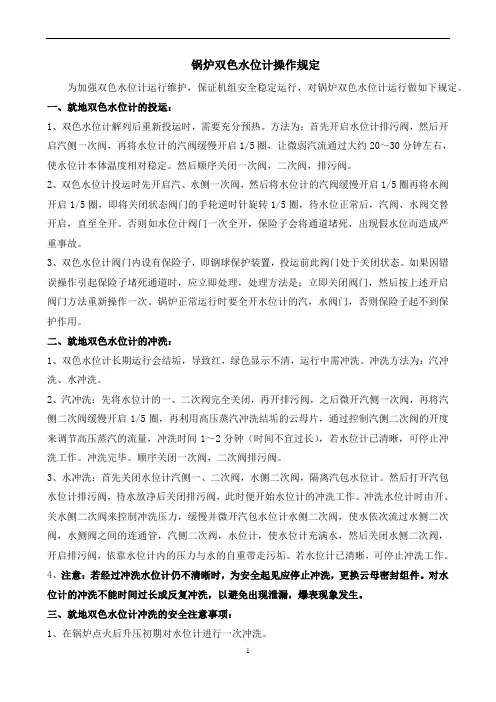

双色水位计的正确操作方法 为加强双色水位计运行维护，保证机组稳定运行，运行各班对双色水位计运行要予以充分重视，确使每一位班员都会正确冲洗水位计。 一．双色水位计的投入 1.锅炉冷态时的投入： [A]. 确认水位计检修工作结束，照明齐全。 [b]. 开启水位计侧一、二次门，关闭放水门。 [c]. 水位计随锅炉一起升温升压。 2.锅炉热态时水位计的投入： 注意双色水位计解列后重新投运时，需要充分预热。 [a]. 确认水位计检修工作结束，照明齐全。 [b]. 打开水位计排污门。 [c]. 微开水位计汽侧一出门。 [d]. 微开水位计汽侧二次门，对水位计预热20 ~ 30分钟，直至水位计本体温度稳定。 [f]. 进行水位计螺母复紧。 [g]. 开启水位计汽、水侧一次门。 [h]. 开水位计汽侧二次门1/5圈。 [I]. 开水位计水侧二次门1/5圈。 [j]. 水位计正常后，交替开启水位计汽，水侧二次门。二．双色水位计解列 水位计在运行中，如发生水位计严重泄露和爆破时，应将水位计
