保温砂浆的配方比例是多少
保温砂浆，抗裂砂浆的配方比例分别是多少，它们的粘接强度和抗裂程度又是多少，请详细说明
满意答案：
基础料与砂浆王母料的配比:常规是每一吨基础料放20—30公斤砂浆王母料,每吨基础料加多少砂浆王母料比例可高可低...配方如下:(保温粘接)425水泥400公斤,重钙50公斤,沙子600公斤,胶粉15-20公斤,纤维素3公斤。
追问：那抗裂
补充：
GL-2保温粘结砂浆生产参考配方：
42.5R普硅水泥 400公斤
灰钙粉400目(熟石灰粉) 40公斤
硅砂30-60目550公斤
GL-2保温粘结砂浆专用可再分散胶粉 18-25公斤
注: GL-2保温粘结砂浆专用可再分散胶粉24元/公斤
GL-3聚苯颗粒胶粉料生产参考配方：
42.5R普硅水泥 550公斤
Ⅱ级粉煤灰150公斤
聚丙烯纤维(6MM长) 1公斤
聚丙烯纤维(9MM长) 1公斤
灰钙粉400目(熟石灰粉) 300公斤
GL-3聚苯颗粒保温胶粉料专用可再分散胶粉 28-30公斤
注: GL-3聚苯颗粒保温胶粉料专用胶粉25元/公斤
GL-4保温罩面抗裂砂浆生产参考配方：
42.5R普硅水泥250公斤
Ⅱ级粉煤灰75公斤
硅砂40-70目 375公斤
硅砂70-140目 300公斤
聚丙烯纤维(6MM长) 1公斤
聚丙烯纤维(9MM长) 1公斤
木质素(灰色1000微米长) 4公斤
GL-4保温罩面抗裂砂浆专用可再分散胶粉 28-30公斤
注: GL-4保温罩面抗裂砂浆专用胶粉28元/公斤
GL-5玻化微珠胶粉料生产参考配方：
42.5R普硅水泥900公斤
聚丙烯纤维(6-9MM长) 2公斤
灰钙粉400目(熟石灰粉) 100公斤
GL-5玻化微珠胶粉料专用胶粉 28-30公斤
注: GL-5玻化微珠保温胶粉料专用胶粉 25元/公斤
粉刷石膏（底层）参考配方
高强α半水石膏粉 300公斤
40-70目中粗砂 600公斤
400目重钙粉 100公斤
GL-10底层粉刷石膏专用胶粉17-20公斤
粉刷石膏（面层）参考配方
高强α半水石膏粉 500公斤
400目重钙粉 100公斤
细砂（70目以上）400公斤
GL-10面层粉刷石膏专用胶粉15-20公斤内墙耐水腻子参考配方
400目灰钙粉300-350公斤
400目重钙粉650-700公斤
GL-1内墙耐水腻子专用胶粉 12-15公斤
HPMC（7.5万粘度） 2.5-3.5公斤
经济型内墙腻子（821腻子）参考配方
重钙粉（325目以上）1000公斤
内墙821普通腻子专用胶粉17-20公斤
外墙柔性耐水腻子参考配方
42.5R白水泥（黑水泥） 300公斤
400目重钙粉 50公斤
325目石英粉630公斤
GL-6外墙柔性腻子专用胶粉 30-35公斤
500微米木质素 3公斤
外墙普通找平腻子参考配方
黑水泥42.5R普硅水泥 300公斤
重钙325目 300公斤
石英粉325目 350公斤
400目灰钙粉50公斤
GL-6外墙找平腻子专用胶粉 20-25公斤
500微米木质素3公斤
陶瓷墙地砖粘结剂参考配方
42.5R普硅水泥450公斤40-70目中粗砂550公斤GL-7瓷砖粘结剂专用胶粉 20-25公斤1000微米木质素纤维 3-4公斤
陶瓷墙地砖勾缝剂参考配方（1mm缝宽之内）42.5R普硅水泥 300公斤
70~140目细砂 650公斤
CA-50高铝水泥 50公斤
GL-8勾缝剂专用胶粉 25-35公斤500微米木质素 3-4公斤
有机硅憎水粉末 1公斤
彩色陶瓷墙地砖勾缝剂参考配方（1mm缝宽之内）42.5R白水泥 300公斤
70-140目细砂600公斤
CA-50高铝水泥 50公斤
氧化铁系色粉50公斤
GL-8勾缝剂专用胶粉 25-35公斤
500微米白色木质素 3-4公斤
有机硅憎水粉末 1公斤
外墙彩色装饰砂浆参考配方
42.5R白水泥 300公斤
石英粉325目 50公斤
5-40目彩砂 600公斤
氧化铁系色粉50公斤
GL-9彩色装饰砂浆专用胶粉35-45公斤500微米白色木质素3-4公斤
有机硅憎水粉末1-3公斤
保温砂浆的配方比例是多少 保温砂浆，抗裂砂浆的配方比例分别是多少，它们的粘接强度和抗裂程度又是多少，请详细说明 满意答案： 基础料与砂浆王母料的配比:常规是每一吨基础料放20—30公斤砂浆王母料,每吨基础料加多少砂浆王母料比例可高可低...配方如下:(保温粘接)425水泥400公斤,重钙50公斤,沙子600公斤,胶粉15-20公斤,纤维素3公斤。 追问：那抗裂 补充： GL-2保温粘结砂浆生产参考配方： 42.5R普硅水泥 400公斤 灰钙粉400目(熟石灰粉) 40公斤 硅砂30-60目550公斤 GL-2保温粘结砂浆专用可再分散胶粉 18-25公斤 注: GL-2保温粘结砂浆专用可再分散胶粉24元/公斤 GL-3聚苯颗粒胶粉料生产参考配方： 42.5R普硅水泥 550公斤 Ⅱ级粉煤灰150公斤 聚丙烯纤维(6MM长) 1公斤 聚丙烯纤维(9MM长) 1公斤 灰钙粉400目(熟石灰粉) 300公斤 GL-3聚苯颗粒保温胶粉料专用可再分散胶粉 28-30公斤 注: GL-3聚苯颗粒保温胶粉料专用胶粉25元/公斤 GL-4保温罩面抗裂砂浆生产参考配方： 42.5R普硅水泥250公斤 Ⅱ级粉煤灰75公斤 硅砂40-70目 375公斤 硅砂70-140目 300公斤 聚丙烯纤维(6MM长) 1公斤 聚丙烯纤维(9MM长) 1公斤 木质素(灰色1000微米长) 4公斤 GL-4保温罩面抗裂砂浆专用可再分散胶粉 28-30公斤 注: GL-4保温罩面抗裂砂浆专用胶粉28元/公斤 GL-5玻化微珠胶粉料生产参考配方： 42.5R普硅水泥900公斤 聚丙烯纤维(6-9MM长) 2公斤 灰钙粉400目(熟石灰粉) 100公斤 GL-5玻化微珠胶粉料专用胶粉 28-30公斤 注: GL-5玻化微珠保温胶粉料专用胶粉 25元/公斤 粉刷石膏（底层）参考配方 高强α半水石膏粉 300公斤 40-70目中粗砂 600公斤 400目重钙粉 100公斤 GL-10底层粉刷石膏专用胶粉17-20公斤
(草稿)外墙外保温构造做法 1、外墙外保温构造做法： （1）、1#、4#、6#、9#、13#，屋面选用挤塑聚苯乙烯泡沫塑料(30.00mm), 外墙保 温材料选用的胶粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保温浆料（20.00mm），凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒 保温浆料。 （2）、7#，屋面选用挤塑聚苯乙烯泡沫塑料(35.00mm), 外墙保温材料选用的胶粉聚 苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保 温浆料（20.00mm），凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒保温浆料。 （3）、2、3、5、10、12、14、19、20、23—27#，屋面选用挤塑聚苯乙烯泡沫塑料(30.00mm), 外墙保温材料选用的胶粉聚苯颗粒保温浆料，凸窗不透明上顶板下底板和侧 板选用胶粉聚苯颗粒保温浆料。 （4）、8、11#，屋面选用挤塑聚苯乙烯泡沫塑料(30.00mm), 外墙保温材料选用的胶 粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗 粒保温浆料（20.00mm），凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒保温浆料。 （5）、15、16.17、18#洋房，屋面选用挤塑聚苯乙烯泡沫塑料(60.00mm), 外墙保温 材料选用的胶粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保温浆料（20.00mm）， 2、高层外墙保温隔热分格缝在每个楼层标高处留设，分格缝深10mm，宽度为30mm， 为深灰色密封胶。（此为2019.3.22收，为其他施工组作业） 3、（1）、1、 4、9、13#，屋面选用玻化中空微珠保温浆料厚度（100.00mm），架空 楼板选用玻化中空微珠保温浆料厚度（楼板上位25.00mm，楼板下位20mm），外墙保温材 料选用玻化中空微珠保温浆料厚度（30mm），凸窗不透明上顶板下底板和侧板选用玻化中 空微珠保温浆料厚度（20mm）。 （2）、2、3、5、12、14、19#，屋面选用玻化中空微珠保温浆料厚度（100.00mm），外墙保温材料选用玻化中空微珠保温浆料厚度（25mm），凸窗不透明上顶板下底板和侧板 选用玻化中空微珠保温浆料厚度（20mm）。 （3）、8#，屋面选用玻化中空微珠保温浆料厚度（100.00mm），架空楼板选用玻化 中空微珠保温浆料厚度（楼板上位25.00mm，楼板下位20mm），外墙保温材料选用玻化中 空微珠保温浆料厚度（25mm），凸窗不透明上顶板下底板和侧板选用玻化中空微珠保温浆 料厚度（25mm）。
外墙保温 施 工 方 案 编制人： 审核人： 批准人：
一、编制依据： 本施工方案的编制依据为金湖县恒远节能材料有限公司（材料供应商）提供的外墙保温施工方案、设计院提供的外墙节能设计计算书（设计变更通知单）以及水泥基复合保温砂浆建筑保温系统技术规程（DGJ32/J22-2006）。 二、主要施工机械与工具： 施工货梯、强制式搅拌机、手推车、电锤、托灰板、木抹子、铁抹子、靠尺、阴阳角抹子、小圆角、大杆、小杆、托线板、手锤等。 三、作业条件： 1.保温工程的施工应在防水砂浆基层施工质量验收合格后进行。 2.保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合要求，门窗框或辅框应安装完毕。伸出墙面的各种穿墙管道或预埋件应安装完毕，并按保温系统厚度预留长度。 3.保温工程的施工，施工人员应先进行技术交底，熟悉施工方法。 4.脚手架要稳定、牢固、可靠。 5.当气温高于35℃时或连续24小时中的最低气温低于5℃时不宜施工，雨天不得施工。雨期施工，应采取有效的防雨措施，夏季施工时避免阳光暴晒，应在脚手架上张设防晒布。 6.材料应在干燥阴凉的场所贮存，工地贮存期不得大于60天。 四、材料配制： 按搅拌机容积，预先计算好一次可投入的数量，先将水倒入搅拌机内，再将保温材料倒入搅拌机中。搅拌时间自投料完毕算起不小于6分钟，稠度控制在7~9cm范围内，随拌随用，一般在4小时内用完。 五、外墙保温施工程序： （一）涂料饰面： 门窗框四周堵缝接触面清理吊垂线、套方、抹灰饼、冲筋弹灰层控制线涂界面处理剂分层抹保温砂浆检验平整度、垂直度、厚度安装分格条抹防裂砂浆铺压网格布验收涂料饰面层施工。 （二）面砖面层

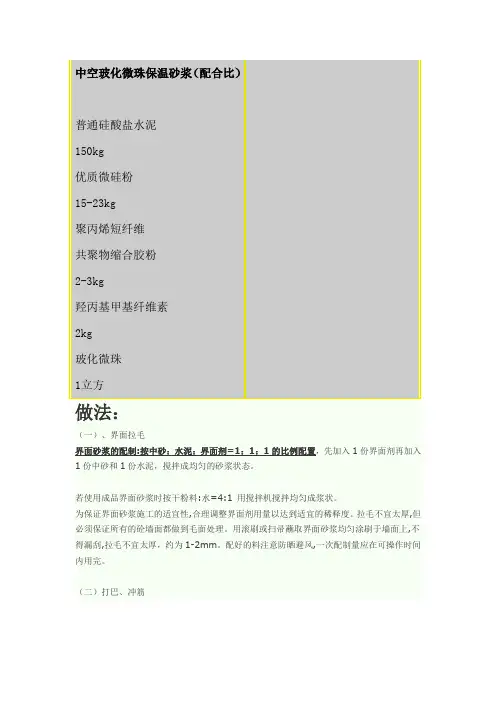

无机玻化微珠保温砂浆外墙保温系统施工工法 2．工法特点 无机玻化微珠保温砂浆具有导热系数低、抗裂性能强、无毒、无污染、防火、成本低、施工简 便等特点。与传统的施工方法相比，在使用功能上或施工方法上（包括材料性能、质量、安全、环保、工期、成本等技术经济效能）都具有明显的先进性和新颖性。其具体特性如下： 2.0.1中空玻化微珠球体导热系数很低，保温层厚度2cm 以上的建筑物内外热能交换不宜进行，具有优异的保温隔热性能。各组成部分具有物理-化学稳定性，保温效果稳定。 2.0.2本产品为单组份干粉材料，外观均匀、干燥无结块颗粒，质量稳定可靠，容重轻，能有效降低建筑物负荷；其耐老化性能好，抗开裂，能适应基层的正常变形而不产生裂缝或空鼓；其施工方式为涂抹式，具有高粘结性，与基底形成一个整体，不会形成板材保温的空腔，结构稳定，无需在其上胶结、钻孔、打钉等来固定，不影响墙体结构；能长期承受自重而不产生裂缝，憎水性能好；性价比高，综合性能优。 2.0.3具有优良的防火，吸音，透气，耐水，耐冻融等性能；主要原材料均采用无机材料，环保无害，搅拌时不需掺加水泥，无扬尘现象，能有效保证现场文明施工。 2.0.4操作方便，现场施工加水搅拌即可使用，可直接施工于干状墙体上，大大减少了施工管理费用。施工性能好，材质轻，找平性好，省工省料，大大降低了工人劳动强度，挺高了工人施工效率，且早强快干，这都大大缩短了施工周期，且后期维修简便。 3．适用范围 无机玻化微珠保温砂浆做法适用于建筑节能50%和65%目标要求的新建、扩建和既有房屋改造的工业民用建筑的外墙内、外保温和分户墙、地下室、车库、楼梯、走廊、消防通道、热桥单独保温隔热、EPS、XPS 的找平防火层或保护层等；建筑高度一般不超过100m；保温浆料直接与基层墙体构成外墙保温系统及与其他保温材料复合构成外墙保温系统两种类型；基层可以是钢筋混凝土墙及砌体墙等；外墙饰面层可采用涂料或面砖。
编号： 准格尔旗天骄华府住宅小区 10#楼 外墙保温施工方案 编制： 审核： 批准： 湖北盛泰准旗天骄华府项目部 二0一二年四月十日 外墙保温施工方案 一、工程基本概况： 1、工程名称：准格尔旗天骄华府住宅小区10#楼 2、建设单位：准格尔旗大华房地产开发有限责任公司 3、监理单位：内蒙古金网源工程监理有限责任公司 4、工程概况：本工程总建筑面积7243.80m2，建设地址在准格尔旗薛家湾镇内。建筑层数：地上十一层，地下一层；建筑高度：35.920 m ；建筑结构形式为剪力墙结构，建筑结构抗震设防类别为丙类，合理使用年限为50年，抗震设防烈度为7度，本工程防火设计的建筑耐火等级为二级。 5、本工程±0.000相当于绝对标高1183.500，室内外高差450mm。 二、施工方案参考依据：
编号： 1、《建筑节能工程施工质量验收规范》GB50411-2007 2、《建筑保温砂浆标准》GB/T20473-2006 3、《屋面工程施工质量验收规范》GB50207-2002 4、《膨胀玻化微珠轻质砂浆》JC/T283-2010 5、相关设计施工图纸文件。 6、施工及验收执行《外墙外保温应用技术规程》DBJ14-035-2007，系统的使用年限在正确使用和正常维护的条件下，不应少于25年。 三．施工前准备及作业条件 1、了解设计要求达到的保温节能标准，施工程序和施工规范，制定施工计划和措施。 2、组织准备：根据工程的工程量及进度要求，组织好施工队伍，并对施工人员技术交底，明确工艺操作要求，验收规范，安全措施。 3、材料工具准备：按设计要求备好材料，备好常用工具（剪刀、扫帚、钢丝刷、抹子、压子、阴阳角抿子、斗车、拖线板、2m靠尺等。 4、墙面上的各种预埋件，外墙门窗，穿墙管道，落水管等应预先安装处理完毕。落水管卡在保护层施工完毕后安装，窗框安装待抹灰完成后进行安装，连接方式采用直连接和框内拉片连接相结合。 5、基层墙体经主体工程验收达到质量标准要求。 6、基层表面应将表面浮灰、油污等清理干净，大于10mm的凸出物应剔除铲平。 7、内墙面上的门窗框、设备穿墙管道，内墙内侧墙面管线、槽盒等应提前安装完毕，并预备出保温层厚度。 8、夏季施工应避免阳光暴晒。 四、工艺流程 玻化微珠FTC浆工程的工艺流程为： 基层墙体处理→吊垂直、套方、弹控制线→涂刷界面砂浆→做灰饼、冲筋→抹玻化微珠FTC保温砂浆→保温层验收。 施工要点 1、基层墙面处理：先用钢丝刷清除基层墙面浮灰、油泽等，再用软刷清扫干净，门、窗框四周应用保温砂浆分层塞密实，保温层包裹窗框尺寸在10-20mm。 2、吊垂直、套方、弹抹灰厚度控制线：根据保温厚度要求弹出抹灰控制线。 3、涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上，不得漏刮，拉毛不宜太厚，约为1-2mm。配好的料注意防晒避风，一次配制量应在可操作时间内完成。 4、做灰饼、冲筋：用稍干的玻化微珠FTC保温砂浆做灰饼、冲筋。 5、抹玻化微珠FTC保温砂浆：玻化微珠FTC保温砂浆应在界面砂浆干燥固化前分数遍成活。应在涂刷界面砂浆后的基层墙体上，用配好的玻化微珠FTC保温抹灰砂浆压抹，抹灰厚度为10mm 左右，使砂浆均匀覆盖墙壁面。玻化微珠FTC保温砂浆墙与墙黏住后，不宜反复赶压，抹灰总厚度为20m时，应分两次涂抹，每次厚度为10m左右。待上一遍抹灰硬化后即可进行下一遍抹灰。最后一遍厚度应达到灰饼、冲筋的厚度，用大杠搓平。门窗、洞口垂直度、平整度达到规范设计要求后，再在表面进行找平压实。 6、保温层验收：抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面，应进行修补。 7、施工注意事项：操作地点的环境最低温度不低于5度，风力不大于6级，雨天不能施工。保温砂浆和抗裂砂浆必须由专业厂家严格按照专业配方配制好的袋装材料，施工时按照要求加水搅拌，不需要加任何外加剂，配制好的砂浆要及时用完。采用机械搅拌方法确保搅拌时间，保证施工质量。施工现场唯一需要加入的就是水，必须严格控制对水的计量，确保水灰比正确。产品运到工地注意防水、防潮储存期为3个月。施工完毕后应注意成品保护，墙面避免磕碰及水冲浸泡，并保持室内通风干燥，冬季施工注意防冻。每次施工完毕后，要及时清洗施工工具和搅拌器械，以免影响下次使用。 8、墙体温度变形，斜裂缝或八字裂缝，必须在基层剪力墙与砖墙接口部位订钢丝网，防止热桥现象出现。 五、技术要求 1、墙面基层界面砂浆处理，按设计要求先用水泥砂浆打底找平，保证外墙的垂直度和平整度符合设计要求（界面剂：水泥：砂=0.6:1:1）。 2、保温层的厚度应严格遵循设计要求的厚度。 3、玻化微珠FTC保温砂浆：先将30公斤水倒入砂浆机内，然后倒入保温材料搅拌5-10分钟后，不宜搅拌时间过长，以满足施工和易性为准，搅拌均匀后倒出。保温浆料应随拌随用，一般在2-3小时内用完。 4、抹保温浆料：一般分两边操作，头遍打底，注意压紧密实：二遍注意压实抹平。用靠尺挂落的保温浆料在3小时以内可搅拌后再用，严禁使用过时的保温浆料。 5、保温层抹完后应晾置2-4天，即可施工抗裂砂浆，厚度为1-2mm，埋贴网格布用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层抗裂砂浆。 六、玻化微珠FTC保温工程分项验收 A、主控项目 1、玻化微珠FTC保温工程所用的材料品种、性能和配合比应符合设计要求。 检验方法：检查产品质量合格证明文件、进场验收记录、现场抽样试验报告和施工记录。 2、保温层厚度及保温系统的构造和细部做法应符合建筑节能设计要求。
内墙保温砂浆施工方案 一、工程概况： 鸿图新世纪广场A区分为A1、A2两栋，都是33层的高层民用住宅房，建筑总面积为：。结构形式为框架剪力墙结构，填充墙-1F采用烧结标准砖砌筑，其余部分均采用100、200厚的加气砼砌块和多孔砖砌筑。本工程设计外墙保温，现经业主和设计院更改为内墙外保温。采用材料为甲定厦门凯泥牌保温砂浆涂抹20mm，面层用网格布加5mm抗裂砂浆罩面。 二、施工准备： 1、搅拌机：必须是专用搅拌机，在搅拌保温砂浆过程中不能用于搅拌其它的材料； 2、砂浆原材料：①厦门凯泥牌专业保温砂浆原材料、②网格布、③凯泥牌专业抗裂砂浆； 3、施工墙面清洁； 4、抹灰相关用具； 5、胶粉聚苯颗粒外墙外保温界面剂。 三、施工工艺流程： 基层处理—→不同界面钉钢丝网—→打巴—→刷界面剂—→抹底层灰—→抹保温砂浆保温层—→贴网格布—→抹抗裂砂浆面层。 1、基层处理：首先将墙面不平之处凿平，墙上预埋管件安装完毕，预留孔洞位置正确，砌体灰缝的砂灰清理干净； 2、墙面处理后在不同材料交接面（即砼和砌块相结合面）钉300mm宽Ф厚10
×10钢板网（每边为150mm宽）； 3、打巴：用垂球和2.5m长靠尺，用1:2的水泥砂浆做35×35的巴子。 四、施工要点： 1、施工部位：凡是外墙的内则面部份均抹砂浆保温层； 2、保温层厚度为20mm，抗裂砂浆面层厚度为5mm； 3、保温砂浆在搅拌过程中，不能加入任何外加材料，直接加水搅拌成稠状后涂抹在相应部位； 4、保温砂浆的搅拌水灰比为：1:1～，且每次搅拌成料后必须在1小时内将成料涂抹到相应部位； 5、因保温砂浆有纤维丝，在涂抹保温砂浆前必须用1:3的水泥砂浆打底，不能直接用于钢板网上； 6、保温砂浆要随拌随用，且在规定的时间内用完，不得将过期或超过规定时间内没用完的材料抹到墙上； 7、保温砂浆的搅拌过程中不能多次加水，必须是一次成料； 8、抗裂砂浆一定要在保温砂浆达到强度后方可进行施工。 五、施工质量要求： 1、保温砂浆必须严格按配合比配料，全部采用机械集中拌制，以保证拌制质量均匀达到设计强度； 2、严格控制保温层施工过程的用料，最厚处不能超过20mm；抗裂砂浆层最厚处不能超过5mm； 3、保温层施工过程中必须严格检查，以保证表面光滑、洁净、交接平整、灰线清晰、阴阳角方正、顺直的效果；
HB型保温砂浆外墙保温系统 技术说明与施工方法 一、HB型保温砂浆外墙外保温系统简介 HB型保温砂浆是采用（EPS）聚苯颗粒等轻骨料、无机胶凝材料、多种外加剂通过预混合干拌制成。该系列材料在施工现场加水混合制成HB型保温砂浆浆料。该产品具有以下特点：环保型、容重轻、导热系数小、软化系数高、耐水性好、静剪切力强、触变性好、干缩率小、整体性好、保温性能稳定、施工厚度容易控制、施工适应性强、配比准确、施工速度快、难燃等级高、耐冻融性能好、抗风压性能好、性能稳定耐久。 HB型保温砂浆、界面砂浆、耐碱玻纤网格布、聚合物抗裂砂浆、锚固件等材料按施工工艺逐步在基墙进行操作，从而构成HB型保温砂浆外墙外保温系统。该系统确立了外墙外保温各构造层“柔韧变形量逐层渐变释放应力的抗裂技术路线”，解决了外保温面层易出现裂缝的关键性技术难题；确立了外墙外保温无空腔体系作法，减少了风压特别是负风压对高层建筑保温层的破坏等技术特点。 目前该系统主要有HB型保温砂浆涂料饰面外保温隔热体系做法和HB型保温砂浆面砖饰面外保温隔热体系做法。 二、HB型保温砂浆外墙外保温系统构成
HB型保温砂浆外墙外保温系统是由功能分明的界面层、保温隔热层、抗裂防护层和饰面层组成，系统有效地解决保温隔热、抗裂、抗风压、抗震、耐火、憎水、耐候、透气、施工适应性等问题，是综合技术优势较多的外墙外保温作法。 三、HB型保温砂浆外墙外保温系统材料的基本技术性能要求 1.HB-3003界面砂浆 HB-3003界面砂浆的主要技术性能指标及检验采用的标准应符合表1的要求。 表1主要技术指标 2.HB-3004聚合物抗裂砂浆 HB-3004聚合物抗裂砂浆的主要技术性能指标及检验采用的标准应
FTC相变自调保温材料施工工法 裴书敏田飞 山东德建集团有限公司 1、前言 在房建工程保温施工中，FTC相变自调保温材料是继聚氨酯、挤塑板、棉毡、保温砂浆等传统保温材料施工后又一种新工艺，具有良好的保温、节能、防火、隔声等优异特性，抗菌不霉变，安全环保，经济效益和社会效益突出，其综合特性是传统保温节能材料所无法比拟的。该项技术在中国建筑保温、节能、防火、隔音等新材料领域成为一个新兴产业。 结合本实例工程，保温部位为现代化高层住宅内墙保温（采暖房间与非采暖房间的分隔区域）在此条件下对墙面做保温，既要保证空间尺寸不能减小，还要考虑保温、节能、防火、隔音效果，综合各种施工方法，最终选用FTC相变自调保温材料。 2、特点 2.1、先进的“智能”潜热节能性能：FTC相变保温材料具有在一定温度范围内改变其物理状态的能力。以固－液相变为例，在加热到熔化温度时，就产生从固态到液态的相变，熔化的过程中，FTC相变材料吸收并储存大量的潜热；当相变材料冷却时，储存的热量在一定的温度范围内要散发到环境中去，进行从液态到固态的逆相变。在这两种相变过程中，所储存或释放的能量称为相变潜热。 通过蓄能介质的相态变化实现对热能储存释放，来改善室内热循环质量：使室温相对平衡，对顶层、靠边、首层等居住环境的室温，在夏季隔热和冬季保温起到平衡作用。这种相变蓄热调温机理，可改善当前大城市电力紧张状况，
通过对电负荷“削峰平谷”，充分利用低谷电价，降低住户用电成本，具有重大的社会效益和经济效益。利用相变调温机理的高效节能性，对建筑实现分户采暖政策的实施，具有广泛推动作用。 2.2、卓越的保温绝热性能 FTC材料经高温膨化表面形成密封玻壳，内部窝穴中充满惰性气体，再利用引气发泡和固泡技术，使材料内部形成数量众多的封闭微泡。“双微”结构使产品内成功蓄存了大量的静态空气，静态空气0℃是的导热系数0.026w（m.k）,因而使保温材料构成强有力的相绝热。另外，闭孔结构有效消除了孔内气体的对流换热和孔壁之间的辐射换热，使材料的保温性能进一步增强，提高墙体气密性，热容量，降低墙体含湿率，有效防止冷辐射及空调对人体危害，提高办公、居住舒适性。 2.3、突出的安全可靠及抗裂防潮性能： 与基底整体粘结，随意性好，无空腔，避免负风压撕裂和脱落。有效克服板材拼接后边肋、阳角外翘变形、面砖脱落等问题。其中含有的纤维状材料形成的网状拉力抗裂结构，拉力强，整体性牢固，有效防止裂缝产生。FTC干燥成型后，具有湿呼吸性，可有效防止外墙基底与保温层之间因冷热温差产生的结凝水向外释放，并防止外饰层表面裂缝产生；冬季防止外饰层冰胀产生裂缝。同时克服因基底潮湿而产生的空鼓、脱落现象。 2.4、优异的吸声降噪性能：材料中存在的众多层次的不相贯穿的中空结构，有效减缓小震动源、阻碍撞击声波传递，降低噪声分贝数。在分户隔墙、顶棚、地板等部位使用，具有隔声效果，减少住户之间及城市噪音干扰。 2.5、主动灭菌防毒性能：相变材料中含有纯天然香萜和香醇物质，具有驱虫、灭菌、除臭作用，同时具有防析碱功能，可提高居住环境卫生要求。
郑州中天建筑节能有限公司 无机保温砂浆 将无机保温砂浆、弹性腻子(粗灰腻子、细灰腻子)与保温涂料（含抗碱防水底漆）或与面砖和勾缝剂按照一定的方式复合在一起，设置于建筑物墙体表面，对建筑物起保温隔热、装饰和保护作用的体系称无机保温隔热系统。 与无机保温隔热系统相比，传统的聚苯颗粒隔热系统一般由三层组成：腻子层、底漆层及面漆层，它主要是由有机材料构成，其缺点是保温隔热效果差，老化性能、亲水性、抗压及抗折强度等方面的性能也较差，达不到涂料工程及环保节能的要求。而苯板或挤塑板保温隔热效果虽然比较好，但相应出现的一些问题也不可忽视，它的防火性能差，高层建筑保温层的抗风压特别是抵抗负风压不安全；用于外粘苯板的胶和塑料胀钉是高分子材料，随着时间的推移将老化变脆，因而耐久年限有限，因此欧洲及我国都规定了不低于25年使用寿命的规定；将来外保温层的破坏将对社会造成很大的损失，增加了废弃物流对环境的压力；外粘苯板不满足在建筑外墙上外贴釉面砖的需求，因万一发生火灾或经过20～30年，粘结胶和塑料膨胀钉到了使用年限时变硬、变脆，就会有釉面砖脱落的危险，因此在国标及地方标准中都要求外粘苯板的外装修是涂料。不仅如此,这种保温系统施工质量的控制难度较大，使用苯板及挤塑板时的膨胀钉会使墙体开裂和渗水，而无机保温砂浆保温隔热系统不仅能解决这个问题，而且在成本、施工、保温节能、强度等方面还有更加突出的性能。 无机空心体：为中空的球体或不规则体，里面封闭不流动的空气或氮气，形成阻断热传导的物质；
对流阻断体：填充无机空心体之间的孔隙，防止其间的空气出现对流，提高隔热效果； 少量硅酸盐：提高无机保温砂浆层硬度； 无机粘结剂：改善无机保温砂浆层和基层的粘结效果，提高无机保温砂浆层本身的强度； 助剂：改善无机保温砂浆的贮存性能、施工性能、保水性能等。 无机保温砂浆 玻化微珠保温砂浆 无机保温砂浆主要是玻化微珠保温砂浆和膨胀珍珠岩保温砂浆，二者区别在于：膨胀珍珠岩的材性颗粒大、开口的，吸水率高，导热系数大于玻化微珠，并且吸水后导热系数是不可逆的。玻化微珠颗粒小，闭口的，基本不吸水。 技术特点/无机保温砂浆
城河人家 JA波化微珠保温砂浆外墙保温 施 工 技 术 方 案 2014年12月份编制
目录 一、工程概况、参照依据、材料厂家及性能指标 二、施工准备 三、施工工艺流程图 四、施工要点 五、无机复合保温砂浆外墙外保温系统质量标准 六、节点处理 七、安全文明施工措施 八、质量、进度保证措施 九、现场管理人员机构框架及职责
一、工程概况和主要的参照依据 1、工程的基本情况 a 工程名称:城河人家 b 建设单位: 马鞍山精诚置业有限公司 c 设计单位: 安徽汇华建筑设计有限公司 d 施工单位：芜湖广业建设有限公司 e 建筑面积:：约100000m2 f 工程地址：当涂县姑孰路 g 分包单位： h 保温形式：外墙类型：外墙采用40mm厚JA玻化微珠保温砂浆。 2、主要的参照依据 2.1 《无障碍设施设计标准》 2.2 《建筑设计防火规范》 2.3 《居住建筑节能设计标准》 2.4 《公共建筑节能设计标准》 2.5 《改性膨胀珍珠岩外墙保温建筑构造》 2.6 《外墙外保温工程技术规程》 2.7 《外墙外保温工程技术规程》 2.8 《民用建筑外保温系统及外墙装饰防火暂行规定》 2.9 《外墙外保温专用砂浆技术要求》 3、材料的厂家及性能指标 进入现场的各种材料的品种与技术性能应符合设计和产品质量要求。 材料名称规格生产厂家材料等级无机保温浆料 A 32kg，B 100升丰慧公司标准 界面砂浆50kg/袋丰慧公司标准 抗裂砂浆50kg/袋丰慧公司标准
网格布 300g 江苏天宇 标准 锚钉 8×100 北京联合基业 无机保温浆料的性能指标 试验项目 标准指标（Ⅱ型） 干密度，kg/m3 ≤450 抗压强度（28d ），MPa ≥0.50 导热系数（25°C ）W/（m ．K ） ≤0.085 拉伸粘结强度， MPa 原强度 ≥0.15 耐水强度 ≥0.08 软化指数 ≥0.50 线性收缩率，% ≤0.30 燃烧性能级别 A 级 可操作时间（h ） 4 网格布性能指标 项目 性能指标 标准型 单位面积质量，g/m2 ≥300 耐碱断裂力(经、纬向)，N/50mm ≥750 耐碱断裂力保留率(经、纬向)，% ≥50 断裂应变（经、纬向），% ≤5.0
相变保温砂浆施工工艺及流程 一、外墙相变保温砂浆施工工艺原理 自调温相变节能材料是利用植物临界萃取、真空冷冻析层、皂化等新工艺复合而成，根据不同温度相变点调节室温的纯天然原创科技新材料。这种材料突破了传统保温材料单一热阻性能，具有热熔性和热阻性两大特点。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡，从而达到节能目的。 二、外墙相变保温施工工艺流程及作法 1.外墙相变保温施工作法 a)基层处理，在砼墙面与砖墙面交接处钉300宽钢丝网； b)在砼墙面上刷3mm厚界面处理剂； c)1:3水泥砂浆打底扫毛找平； d)3mm厚界面处理剂 e)相变保温砂浆分层做至设计厚度 f)抗裂砂浆（压入网格布，辅以膨胀锚栓） g)抗裂砂浆面层 h)外墙刮弹性防水腻子两道 i)饰面漆（另详设计） 2.外墙相变保温系统示意图
3.外墙相变保温施工工艺流程 基层墙体界面剂甩浆，贴钢丝网片→1：3水泥砂浆底糙→涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→植入膨胀锚栓→刮外墙防水腻子二道→外墙饰面漆。
三、分户墙相变工艺流程及作法 1.分户墙相变工艺流程 基层墙体界面剂甩浆，贴钢丝网片→1：3水泥砂浆底糙→涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→刮内墙腻子二道
2.分户墙相变工艺作法 a)基层处理，在砼墙面与砖墙面交接处钉300宽钢丝网； b)在砼墙面上刷3mm厚界面处理剂； c)1:3水泥砂浆打底扫毛找平； d)3mm厚界面处理剂 e)相变保温砂浆分层做至设计厚度 f)抗裂砂浆（压入网格布）
FTC自调温变相节能保温砂浆 施工工艺 一、FTC自调温相变节能保温砂浆的性能 FTC自调温变相节能保温砂浆材料是以水镁石纤维等无机材料作为骨架材料，合理选用并添加相变材料，经科学配比及特殊工艺复合而成，且有保温、隔热、防火、隔声等功能。 该材料突破传统保温材料具有的单一热阻性能，具有热熔性和热阻性两大绝热性，通过二元相变原理，相变潜热值大，节能效果明显，该材料用于外墙表面时，通过相变材料在相态变化时吸热与放热过程，可在一定范围内调节室内温度。 二、FTC自调温相变节能保温砂浆的配制及适用条件 1、配制原材料（m3） ① PO42.5 普硅水泥 150KG ②粉煤灰 50KG ③重钙 50KG ④自调温相变节能储能保温材料专用胶粉 2-3KG ⑤木质纤维 1-1.5KG ⑥聚丙烯短纤维或玻璃纤维 1KG ⑦珍珠岩 1m3 ⑧ 相变粉 10-15KG 1.1、相变保温材料主要性能指标
2、适用范围 FTC自调温变相节能保温砂浆适用于各种砖混结构、框架和剪力墙结构建筑的外墙复合保温及地下室、车库、楼梯走廊等公共设施的防火保温。 3、施工环境 FTC自调温变相节能保温砂浆施工环境温度：5℃～35℃，阳光曝晒下和大风雨天不宜施工。 4、调制方法 成品料：水＝（0.85-1）: 1左右（质量比），砂浆不宜搅拌得过稀。用搅拌器搅拌均匀静置3分钟后，再次搅拌即可使用。 5、注意事项 调制浆料时只加水，不得添加其它骨料、砂、添加剂等。配好的浆料应在3小时内用完。 三、施工准备 1、技术准备 1）施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。 2）施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。提前分析确定施工中的难点及需要着重注意的部分，把各节点构造做法绘制成详细节点大样图，做到目标明确，重点突
达州铭仁园私立中学--教师周转用房工程 保 温 方 案 编制人： 审核人： 批准人: _ 四川雄巍建筑总承包有限公司 二零一六年五月
目录 一、编制依据及工程概况 (2) (一)、编制依据 (2) (二)、工程概况 (2) 二、施工准备 (2) 1、现场准备 (2) 2、人员准备 (3) 3、技术准备 (3) 4、机具准备 (3) 5、材料准备 (3) 三、系统基本构造 (3) 四、施工流程及技术措施 (4) （一）、施工流程 (4) （二）、施工技术措施 (5) 五、施工注意事项 (12) 六、系统材料及施工质量验收 (14) 七、施工安全措施 (15) 八、质量保证措施 (15) 九、文明施工及成品保护 (17)
一、编制依据及工程概况 （一）、编制依据 《建筑装饰装修工程质量验收规范》（GB50210—2001） 《建筑节能工程施工质量验收规范》GB50411-2007 《建筑工程施工质量验收统一标准》（GB50300—2013） 《外墙外保温工程技术规范》（JGJ 144—2004） 建筑节能工程施工质量验收资料要求及有关外保温工程图纸设计、国家强制性标准。 （二）、工程概况 1、工程名称：达州铭仁园私立中学—教师周转用房工程 建设单位：达州铭仁园私立中学 设计单位：达州市建筑设计研究院 监理单位：四川国正建设监理有限公司 施工单位：四川雄巍建筑总承包有限公司 2、工程特点 达州铭仁园私立中学—教师周转用房工程位于达州市达县三里坪人文生态区803-1地块，建筑占地面积4307.19㎡,建筑总面积21946.86㎡。建筑层数为地下一层,地上16层,建筑高度为56.3m,结构形式为剪力墙结构,工程屋面防水等级为一级,使用年限50年； 二、施工准备 1、现场准备： 结构验收已完成，墙体已砌筑完成，水电安装预埋完成； 结构外观、砌体等基层处理完成，平整度、垂直度、阴阳角满足抹灰
保温砂浆施工工艺 及流程
相变保温砂浆施工工艺及流程 一、外墙相变保温砂浆施工工艺原理 自调温相变节能材料是利用植物临界萃取、真空冷冻析层、皂化等新工艺复合而成，根据不同温度相变点调节室温的纯天然原创科技新材料。这种材料突破了传统保温材料单一热阻性能，具有热熔性和热阻性两大特点。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡，从而达到节能目的。 二、外墙相变保温施工工艺流程及作法 1.外墙相变保温施工作法 a)基层处理，在砼墙面与砖墙面交接处钉300宽钢丝网； b)在砼墙面上刷3mm厚界面处理剂； c)1:3水泥砂浆打底扫毛找平； d)3mm厚界面处理剂 e)相变保温砂浆分层做至设计厚度 f)抗裂砂浆（压入网格布，辅以膨胀锚栓） g)抗裂砂浆面层 h)外墙刮弹性防水腻子两道 i)饰面漆（另详设计） 2.外墙相变保温系统示意图
3.外墙相变保温施工工艺流程 基层墙体界面剂甩浆，贴钢丝网片→1：3水泥砂浆底糙→涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→植入膨胀锚栓→刮外墙防水腻子二道→外墙饰面漆。
三、分户墙相变工艺流程及作法 1.分户墙相变工艺流程 基层墙体界面剂甩浆，贴钢丝网片→1：3水泥砂浆底糙→涂界面处理剂→分层涂抹相变保温砂浆至设计厚度→批抗裂砂浆压入耐碱网格布→刮内墙腻子二道
2.分户墙相变工艺作法 a)基层处理，在砼墙面与砖墙面交接处钉300宽钢丝网； b)在砼墙面上刷3mm厚界面处理剂； c)1:3水泥砂浆打底扫毛找平； d)3mm厚界面处理剂 e)相变保温砂浆分层做至设计厚度 f)抗裂砂浆（压入网格布）
FTC保温砂浆施工工艺流程 一、施工准备 1、技术准备 1）施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。 2）施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。提前分析确定施工中的难点及需要着重注意的部分，把各节点构造做法绘制成详细节点大样图，做到目标明确，重点突出。 3）施工前工长应对操作人员进行详细的技术交底及安全交底，并做好进场培训。 2、机具准备 1）垂直运输机械，水平运输车、手提搅拌器、电锤等。 2）常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、改锥、电锤、托线板、方尺、靠尺、塞尺、探针、钢尺等。 3）悬挑式钢管脚手架、吊栏。 二、施工工艺 1、工艺流程 1.1外墙为涂饰工程工艺流程及作法 1）流程 做平整度、垂直度处理→贴饼、冲筋→基层处理→分层涂抹FTC 材至设计厚度→固定钢丝网→涂抹FTC材料→压玻纤网布（主要预防腻子层开裂）→喷憎水剂（刮柔性腻子刷涂料）。 2）施工作法（如图所示）外墙涂饰工程做法 1、做平整度垂直度处理； 2、贴饼、冲筋；
3、基底处理; 4、分层抹FTC保温材料； 5、固定钢丝网； 6、涂抹FTC保温材料； 7、压玻纤网格布； 8、外饰层涂料 2、施工条件 1)门窗框应安装牢固，并按设计或规范要求将四周门窗口缝塞 严嵌实，门窗框应做好保护，然后用1:3水泥砂浆塞严抹平。 2)FTC外墙保温的施工图、设计说明及其他设计文件己完成，施 工作业方案已完成。 3)FTC外墙保温施工架子搭设完成并己经验收合格。 4)墙面基层已按要求清理干净，脚手眼、临时孔洞己堵好，窗台、 窗套等己补修整齐。 5)外保温施工前根据施工方案己完成作业指导书 (即施工技 术交底)工作。 6)施工现场环境温度及基层表面温度在施工中及施工后24h内均 不得低于5℃，风力应不大于5级，风速不宜大于10m/s，夏季应 避免阳光曝晒，严禁雨天施工。雨季施工时应做好防雨措施。 7）外墙上上人爬梯、水落管管卡、各类预埋件、空调板栏杆等已 安装完毕，并预留出外保温层及饰面层厚度。 3、施工要点 1、基层处理 1）对砌体填充墙进行全面检查，对脚手架孔洞采用C20细石砼进行填塞，剔除砌体表面粘接砂浆及杂物。 2）清理混凝土墙面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓
施工做法及技术要点 （1）基层处理及抹灰砂浆 1）墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。墙表面凸起物大于10mm时应剔除。 2）基层干燥即基层吸水量大时应用水湿润，使基层内湿外干，施工前表面无明水。 3）为使基层界面附着力均匀一致，墙面均应做到界面处理无遗漏。基层界面剂可用喷涂或滚刷。在界面处理前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后按要求将其补齐砌严。 4）基层应达到抹灰工程的一般抹灰质量验收标准,并达到规定的养护期。 （2）吊垂、弹控制线 根据建筑物高度和保温设计厚度，在顶部墙面大角处固定钢线，吊垂直。门窗口两边，用经纬仪打直线找垂直。可从顶层用大线坠吊垂直，绷低碳钢丝找规矩，横向水平线可依据楼标高或施工±0.000向上500㎜线为水平基准线进行交圈控制。根据调垂直的线及保温厚度，每步架大角两侧弹上控制线，再拉水平通线做标志块。 （3）做灰饼、冲筋、作口
在距楼层顶部约100mm和距楼层底部约100mm，同时距大墙阴或阳角约100mm处，根据垂直控制通线做垂直方向灰饼（楼层较高时应两人共同完成），作为基准灰饼，再根据两垂直方向基准灰饼之间的通线，做墙面找平层厚度灰饼，每灰饼之间的距离按小于2m左右间隔粘贴。待垂直方向灰饼固定后，在两水平灰饼间拉水平控制通线，具体做法为将带小线的小圆钉插入灰饼，拉直小线，使小线位置比灰饼略高1mm，在两灰饼之间按小于2m间隔水平粘贴若干灰饼或冲筋。 每层灰饼粘贴施工作业完成后，水平方向用5m小线拉线检查灰饼的一致性，垂直方向用2m托线板检查垂直度，并测量灰饼厚度，冲筋厚度应与灰饼厚度一致，用5m小线拉线检查冲筋厚度的一致性，并记录。 （4）批保温专用界面剂 将保温专用界面剂按比例（水粉比约1：4）加水搅拌均匀，用铁板在基层面上满批，混凝土墙面所批表面应拉成锯齿状（建议用锯齿铁板拉锯齿槽），厚度约为2mm。待其表面稍干后（一般隔5-10分钟），即用无机保温砂浆（按产品要求现场自行调配）进行保温层施工。（5）抹无机保温砂浆 界面剂基本干燥后即可进行保温砂浆的施工，无机保温砂浆按照水灰比1：1用灰将搅拌机搅拌成浆体，搅拌应充分均匀，然后按一般抹灰施工操作规范进行保温砂浆粉刷，外墙保温砂浆厚度为35mm。保温砂浆粉刷时应分层，应分2遍施工，第一遍粉刷厚度不应大于20mm，第二遍粉刷厚度15mm。前遍压实压紧并进行表面扫毛处理，间隔24h，最后一遍表面应搓刮平整。分层施工时，若间隔时间过长或墙面过于干燥，施工前，应先洒水湿润墙面。 保温砂浆面层抹灰厚度要抹至与标准贴饼一平。涂抹整个墙面后，用大杠在墙面上来回搓抹，去高补低，最后再用铁抹子压一遍，使表面平整，厚度一致。 保温层修补应在面层抹灰2～3h之后进行，施工前应用杠尺检查墙面平整度，墙面偏差应控制在±2㎜。保温面层抹灰时应以修为主对于凹陷处用稀浆料抹平，对于凸起处可用抹子立起来将其刮平，最后用抹子分遍再赶抹墙面，先水平后垂直，再用托线尺，2m杠尺检测后达到验收标准。 保温施工时，在墙角处铺彩条布接落地灰，落地灰及时清理与回收，落地灰少量（应在4小时内）分批掺入新搅拌的浆料中及时使用。 阴阳角找方、门窗侧口、滴水线应按下列步骤进行： ①用木方尺检查基层墙角的直角度，用线坠吊垂直检验墙角的垂直度。
盛世雅苑6#、7#住宅楼工程玻化微珠保温砂浆施工方案 编制单位：运城市建第一分公司 编制日期：
玻化微珠保温砂浆施工方案 一、工程概况 1、本工程为运城市盛世广厦房地产有限公司建设的“盛世．雅苑6#、7#住宅楼”位于运城市区北部，北依工农西街，南靠铁北路，东临运城市国家税务局，西与货场东路接壤。 2、本工程结构形式为：砖混结构，住宅地下一层，地上六层，建筑物总高度为19m。 建筑设计使用年限为50年，抗震设防烈度为7度。 二、施工工艺 1、墙面：墙面清理—-抹第一遍保温砂浆—-抹第二遍保温砂浆—-铺贴耐碱网格布—抹抗裂砂浆罩面。 2、具体操作步骤 A、先将墙面清理干净，用水冲洗水泥等污渍，剔去风化物，再用水泥砂浆填实找平。 B、做灰贴饼、冲筋：用稍干的玻化微珠保温砂浆或水泥砂浆。 C、抹玻化微珠保温砂浆：玻化微珠保温砂浆应固定在固化后分数遍成活。 第一遍抹灰：应在基层墙体上，厚度不宜大于15mm 第二遍抹灰:等第一遍保温砂浆有了一定强度后（即手按上去有点印，沾点砂浆颗粒，但不脱落），抹第二遍保温砂浆，达到设计要求的厚度，找平，碾压出浆并找平。 D、抹抗裂砂浆同时压入耐碱网格布：在保温层固化干燥后，用铁抹
子压入裁好的耐碱网格布，要求耐碱网格布竖向铺贴（粘贴网格布用点沾法）。 铺设中应符合下列要求： 1、在建筑物的门窗洞口、阴阳角等部位，应采取加铺一层，再抹 一道抗裂砂浆。（注意整体墙面的垂直度） 2、网格布只对接，不搭接。 3、阴阳角处网格布各侧宽度不应小于200mm。 4、门窗口周边网格布应翻出墙面100mm，并应在四角沿45度方向 加铺一道网格布，尺寸宜为400mm×300mm的网格布。 E、然后用抗裂砂浆罩面，抗裂砂浆不超过30mm。 三、配比 A、保温砂浆配比—-保温砂浆：水=1：0.9 B、抗裂砂浆配比—-抗裂砂浆：水=4：1 四、注意事项 A、玻化微珠保温砂浆和聚合物抹面抗裂砂浆在使用时必须是机械搅拌8分钟（需用砂浆搅拌机），从而达到理想的保温效果。 B、工程完工后注意成品保护，玻化微珠保温砂浆在凝结前应防止水冲洗、撞击、振动和受冻。
内墙保温砂浆施工方案 一、工程概况: 本工程为1栋高层公寓,其他裙楼维5层商业市场,建筑总面积约为:22万 M2。结构形式为框架剪力墙结构,裙楼为框架结构,钢筋混凝土框架剪力墙结构,填充墙采用200厚的蒸压加气砼砌块砌筑,外墙、卫生间、弱电间采用100厚、200厚多孔砖砌筑。外墙采用材料为无机轻集料I型保温砂浆(50.0mm)、 聚合物抗裂砂浆(敷设耐碱玻纤网格布一层)(5.0mm)。 二、施工部位说明: 按建筑节能设计做法要求,外墙采用内墙内保温,其它部位采用普通抹灰,按此设计要求,保温部位墙体抹灰厚度为55mm,而与其交接的其它蒸压加气砼砌块墙体砌筑部位普通抹灰厚度为20mm,厚度不一致(有个高低差止口),且此种设计做法不适于实际施工,为保证进度及质量,采用需做保温部位处与其交接的蒸压加气砼砌块墙体统一整体予以施工保温层。(具体视现场而定)。 三、施工工艺流程: 基层处理—→刷界面剂(4mm)—→不同界面钉钢丝网—→打巴—→抹第一遍保温砂浆保温层—→抹第二遍保温砂浆保温层—→贴网格布—→抹聚合物抗裂砂浆。 1、基层处理:首先将墙面不平之处凿平,墙上预埋管件安装完毕,预留孔洞位置正确,砌体灰缝的砂灰清理干净; 2、墙面处理后在不同材料交接面(即砼和砌块相结合面)钉300mm宽Ф0.8厚10×10钢丝网(每边为150mm宽); 3、打巴:用垂球和2.5m长靠尺,用1:2的水泥砂浆做35×35的巴子。
四、施工要点: 1、保温砂浆在搅拌过程中,不能加入任何外加材料,直接加水搅拌成稠状后涂抹在相应部位; 2、保温砂浆的搅拌水灰比为:1:1~1.2,且每次搅拌成料后必须在1小时内将成料涂抹到相应部位; 3、因保温砂浆有纤维丝,在涂抹保温砂浆前必须用1:3的水泥砂浆打底,不能直接用于钢板网上; 4、保温砂浆要随拌随用,且在规定的时间内用完,不得将过期或超过规定时间内没用完的材料抹到墙上; 5、保温砂浆的搅拌过程中不能多次加水,必须是一次成料; 6、抗裂砂浆一定要在保温砂浆达到强度后方可进行施工。 五、施工质量要求: 1、保温砂浆必须严格按配合比配料,全部采用机械集中拌制,以保证拌制质量均匀达到设计强度; 2、保温层施工过程中必须严格检查,以保证表面光滑、洁净、交接平整、灰线清晰、阴阳角方正、顺直的效果; 3、保温层取试样方面,按照每天取一组进行取样,每组六块试块; 4、按规范要求进行养护。 中国(中部)国际商贸城五标项目部
