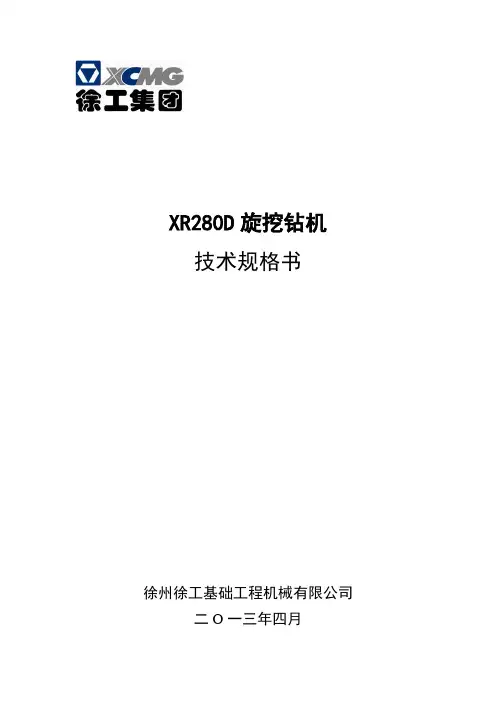

XR280D旋挖钻机
技术规格书
徐州徐工基础工程机械有限公司二О一三年四月
XR280D旋挖钻机优势（亮点）介绍

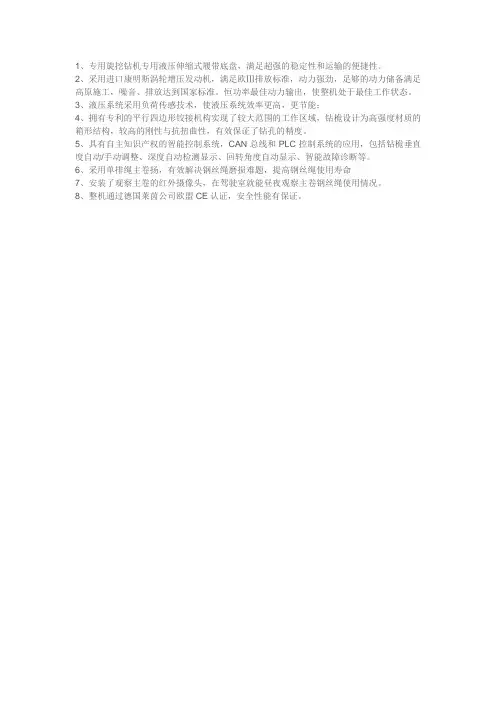

技术特点：
1、专用液压伸缩式履带底盘，大直径回转支承，整机稳定更高；
2、整机设计满足CE指令要求，安全性能有保证，满足欧Ⅲ排放标准；
3、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲；
4、后置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低；
5、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深88米；
6、可选多功能配置：支腿油缸，套管驱动，扩展性好；
7、标配集中润滑系统，维护保养更便捷，提高工作可靠性。
目录
一、技术介绍
二、主要技术参数
三、主要配套件明细
四、运输方案
五、随车技术文件
技术规格
产品型号：XR280D旋挖钻机
生产厂家：徐州徐工基础工程机械有限公司
XR280D旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。适用于：采用摩阻式和机锁式钻杆钻进。
一、技术介绍
1、底盘
XR280D装备钻机专用底盘，具有超强稳定性。底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。
履带宽度（缩回/伸出） 3500/4800mm
履带板宽度 800 mm
轮距 5052mm
履带长度 6092mm
支重轮数量 2×11个
驱动力 520kN·m
爬坡度 35%
行走速度 1.5km/h
接地比压 102kPa
总工作重量89000Kg（裸机重量：70000Kg）
2、发动机系统
发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。
发动机型号 QSM11-C400
额定功率 298kW（400HP）
发动机最大扭矩1898 N.m /（1400r/min）
额定转速 2100 r/min
满足排放标准 U.S. EPA Tier 3, CARB Tier 3,
EU Stage IIIA
燃油箱容积 650L
3、液压系统
液压系统采用负荷传感技术，使液压系统效率更高，更加节能。
液压主泵力士乐
系统压力 35 MPa
流量（主回路+辅助回路） 2×285 l/min+1×144 l/min
液压油箱容积 865 L
4、驾驶室
具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。带有各种仪表及操纵手柄的控制台,非常适宜操作；装有强大功能的彩色液晶显示器。
5、卷扬
主卷扬机构采用单排绳主卷扬，有效解决钢丝绳磨损问题，提高钢丝绳使用寿命。
主卷扬
最大工作拉力 260kN
钢丝绳直径φ32
钢丝绳型号 32 NAT 35(W) × K7+1960 ZS
钢丝绳直径允许的误差 +2%～+4%
钢丝绳长度 122m（标准配置，满足88米钻深）副卷扬
最大工作拉力 80kN
钢丝绳直径φ20mm
钢丝绳型号 20NAT6×19W+IWS1770ZS
钢丝绳直径允许的误差 +2%～+4%
钢丝绳长度 70m
6、钻桅
拥有专利的平行四边形变幅机构，实现了大范围的工作区域，钻桅设计为高强材质的箱形结构，较高的强度与刚性，可有效保证钻孔精度。
离地高度 23000mm
桅杆左倾/右倾 4°/ 4°
桅杆前倾/后倾 5°/15°
7、动力头
动力头由一加压油缸控制加压与提升，安装有钻进驱动液压马达，顶部有弹簧减震装置。配备有适宜摩擦式及内锁式钻杆的驱动套，可选套管驱动连接，方便施工。
钻进速度 7～22r/min
最大钻孔扭矩 280kN.m
加压油缸行程 6000mm
加压力 210kN
起拔力 220kN
8、钻杆
可选徐工XR280D旋挖钻机钻杆。
钻杆直径φ508mm
最大钻孔直径φ2500mm
方头尺寸 200X200
最大钻孔深度标配：73m（5节摩阻MZ508-5X16.1）质量：12000Kg
选配：58m（4节机锁JS508-4X16.0）质量：11600Kg
88m（6节摩阻MZ508-6X16.1）质量：13700 Kg 9、钻具
可选用地质矿产廊坊聚力岩土工程科技开发公司、天津市八方伟业科技有限公司、北京创深工贸有限公司、徐州承达机械设备有限公司生产的长、短螺旋钻具、普通钻斗、捞沙钻斗、筒式岩石钻头等钻具。
10、电气系统
系统电压为24伏，配备控制器、显示器、急停按扭、主卷红外摄像系统、保险盒及电源总开关。
针对旋挖钻机施工工艺，应用先进的智能控制技术、集成电路技术和CAN 总线虚拟仪表技术，人机界面操作简便，并自动实时检测显示；PLC控制系统可自动/手动调整钻桅垂直度，钻桅垂直度以“十”字图形和数值两种方式实时动态显示在显示器上，成孔精度可达1/400以上；钻孔深度自动检测并实时显
示，钻深误差控制在1%以内；拥有钻桅限位、变幅限位、主卷限位、摇臂防干涉系统、误操作报警、过滤器报警、维修保养提示等各种安全报警和提示信息，最大程度保护人机安全。
二、主要技术参数
运输状态（不含钻杆、钻具）
工作状态
三、主要配套件明细
XR280D旋挖钻机主要配套厂家名单
四、运输方案
1.整车运输
运输重量:70t（不包括拖车、钻杆、钻头）运输宽度:3500mm
履带宽度:800mm
装车示意图
2.分解运输
当运输时重量超过公路限制吨位时，需要采取分解运输的方法实施设备的长途转移。
①.拆卸配重
●升起钻桅，拆掉配重上的钻桅支架；
●拆掉配重和转台连接处的螺栓，移走配重；
●装配运输支架和转台相连接的螺栓，并拧紧螺母；
●装配运输支架和钻桅支架之间的螺栓，并拧紧螺母；
●
②.拆卸动力头
●拆掉动力头阀块处软管，软管随动力头运输
●软管用合适的接头和堵头密封（VDT22L/N；VDT28L/N）
●阀块油口用板和堵头密封（NVDT22L；NVDT28L）
●
③.拆卸左右纵梁和履带总成
●拆掉履带伸缩油缸和左右纵梁连接销轴；
●拆掉左右行走马达处软管，软管随主机运输；
●用辅助吊车吊装拆卸左右纵梁和履带总成。
左纵梁和左履带重量：9.4t，总体尺寸见上图；
右纵梁和右履带重量：9.4t，总体尺寸可参考上图。
拆卸钻杆、钻头、配重、动力头、左右纵梁、履带总成后的上车，其总体尺寸见上图，重量：38t，运输宽度为：3120。
④.把拆卸后的各部件及上车吊装到拖车上，并固定牢靠。
五、随车技术文件
XR280D旋挖钻机发车时随车附带装箱单，包含以下技术文件：
产品合格证书
产品使用说明书
发动机使用维护手册
减速机使用说明书
钻杆使用保养手册
空调使用维护说明书
装箱单（包含易损件及备件清单、随车工具清单、运输用件清单）
因技术设计的不断进步，我们无法将产品变更有效的通知到阁下，敬请谅解！
