1、MD300系列功率范围是多少？
MD320系列功率范围是多少？
MD300A系列功率范围是多少？
MD300系列功率范围是：单相0.4~2.2Kw，三相0.75-30Kw。
MD320系列功率范围是：单相0.4~2.2Kw ，三相0.75~355KW。（280G、355P）
MD300A系列功率范围是：0.4、0.75Kw
2、单相220V变频器的输出电压范围是多少？
F1组电机额定频率为50Hz，变频器输出25Hz时，变频器的输出电压（加在电机上的输入电压）是多少？
单相220V变频器的输出电压范围是：0~220V。
F1组电机额定频率为50Hz，变频器输出25Hz时，变频器的输出电压（加在电机上的输入电压）是：110V。
3、MD300S1.5和MD300T1.5的额定输出电流分别是多少？为什么差1.732倍？
MD300S1.5 额定输出电流是：7.0A
MD300T1.5的额定输出电流是：3.8A
因MD300T1.5额定输出电压比MD300S1.5额定输出电压大1.732倍，故MD300T1.5额定输出电流比MD300S1.5额定输出电流小1.732倍。
4、客户紧急需要三相220V 15Kw的变频器，汇川三相220V系列非标是在三相380V系列
哪个功率的变频器的基础上改制的，为什么？
汇川三相220V系列非标是在三相380V系列30kw功率的变频器的基础上改制的，因为三相220V，15kw系列非标的额定输出电流为52A, 三相380V系列30kw功率的变频器的额定输出电流也为60A,功率模块的电流范围是相当的。
5、变频器选用V/F控制时，确定电机磁通值的二个变频器相关参数是哪个？电机欠磁通运
行和过磁通运行分别有哪些危害？
变频器选用V/F控制时，确定电机磁通值的二个变频器相关参数是：F1组参数中F1-02额定电压、F1-04额定频率。
电机欠磁通运行：电机输出力矩不够。
电机过磁通运行：励磁电流发生严重畸变，电机发热厉害，因为电机铁损加大。
6、什么叫“全国联保服务”？汇川的全国联保服务和艾默生的全国联保服务有哪些不同？“全国联保服务”：是变频器在全国范围类，享受到汇川公司提供的当地化服务，他的好处是可以及时、快速的解决变频器的售后服务问题，让OEM配套厂家无后顾之忧。
从联保体系来说，汇川将全国市场分为发达地区（江苏、浙江、上海、山东、天津、河北、辽宁、陕西、重庆、广东、福建）和次发达地区。发达地区的服务由汇川厂家直接完成，次发达地区由汇川的联保中心完成。
从联保付费来说，由于产品质量的原因，汇川买单，不用代理商买单。
汇川的全国联保服务和艾默生的全国联保服务不同点：
发达地区汇川自己完成，保证大多数情况下服务的高效和及时。
7、简要介绍汇川公司？
2003年成立，2007年预计销售1.4亿元。目前月销售突破1400万，月出货5000多台。
经营理念是技术营销、服务营销和行业营销。
现有员工140多人。其中一线营销服务人员35人，研发40人。
汇川是目前国内变频器品牌中高端客户应用数量最多、发展最快、价位也最贵的高端品牌。产品主要与国外知名品牌正面竞争。
8、汇川变频器的主要应用行业和样板客户？我们佛山地区有哪些知名的样板客户？
主要行业：印刷包装、机床、建材、化工、金属加工设备、电梯、造纸、纺织
样板客户：
联塑－德莱斯堡塑料机械制造有限公司（世界最大的管材设备生产商）
建滔石化有限公司
邯郸钢铁集团
东冠九龙纸业有限公司（中国造纸企业五强）
富士康（深圳）有限公司
安富塑胶机械有限公司
海天集团
永雄机械制造有限公司
上海鸿德利机械有限公司
大连机床厂
南京二机床
沈阳三机床
无锡宏源纺机有限公司
新中源陶瓷有限公司
冠城大通（福州）有限公司（世界漆包线五强）
新中源陶瓷有限公司
温州德光机械有限公司
青岛创统集团
佛山地区有知名的样板客户：联塑、高明新明和、高明鸿益、新中源、洪峰、台利达、科信达陶机。
9、汇川变频器和其他国产变频器相比，有哪些不同？员工、产品、销售、服务、薪酬、费
用体系有哪些不一样？
员工：专业化、互补型的团队，无提成的薪酬制度。
产品：高端定位，走和客户需求紧密结合的行业专用产品路线，从方案成本的角度满足客户低成本、高性能的产业发展需求
销售：坚持分销，同时贴近客户
服务：全国联保，发达地区汇川直接服务，次发达地区联保中心服务，因为产品质量的问题汇川付服务费用。
薪酬：采取任职资格和绩效考评相结合的无提成薪酬体系
费用：专业的预算制度和项目开发制度相结合
10、汇川变频器的行业营销具体思路是什么？有哪些典型的行业营销方案？
深入挖掘行业客户方案需求，从行业中有一定难度的代表型机种入手，以方案性的行业专用产品入手，扩大行业市场份额和品牌知名度。
行业营销的目标是追求行业客户的品牌美誉度和市场份额。
典型的行业营销方案：陶瓷、金属加工设备、张力控制、印刷包装、机床、EPS。
11、MD300有几个数字量输入端子？可以实现几段速控制？可以配置I/O扩展卡吗？
可以配置PG卡吗？
MD300有4个数字量输入端子，可以实现4段速控制，不可以配置I/O扩展卡，不可以配置PG卡。
12、MD320有几个数字量输入端子？可以实现几段速控制？可以配置I/O扩展卡吗？
可以配置PG卡吗？
MD320有5个数字量输入端子，可以实现16段速控制，可以配置I/O扩展卡，可以配置PG卡。但是SIZE B（单相0.4-2.2Kw，三相0.75-2.2Kw）不可以配置I/O卡，PG卡不能内置。建议代理商订货时可注明“将外置PG卡装好”。
13、MD300A可以键盘外引吗？MD300和MD320可以键盘外引吗？
MD300A不可以键盘外引
MD300和MD320可以键盘外引。
MD300键盘外引可以订MD300T**KB（含3米延长线和外引键盘）的低成本外引键盘方案。
14、如何通过外部电位器实现变频器的正反转控制？请以MD300和MD320分别举例。
通过AI模拟量定标可以实现变频器的正反转控制。
如将MD300的F3-03设为-100%,即AI最小输入设定值0v对应付的最大频率，AI最大输入设定值10v对应正的最大频率，则变频器通过外部电位器可以实现的正反转控制。如将MD320的F4-14设为-100%,即AI1最小输入设定值0v对应付的最大频率，AI1最大输入设定值10v对应正的最大频率，则变频器通过外部电位器可以实现的正反转控制。
15、变频器拖动小惯性负载，需要快速停车，有何具体方案？变频器拖动大惯性负载，
需要快速停车，有何具体方案？
变频器拖动小惯性负载，需要快速停车，无需过励磁控制，仅调整过流失速增益能够满足加、减速要求，另适当增加直流自动也可以改善停车效果；
变频器拖动大惯性负载，需要快速停车，需要合理调整过流抑制增益和过励磁系数，达到较优的起动和制动性能。基本思路是：减速过程中，电流过大则增加过流抑制增益，母线电压过高则增加过励磁增益；电流很小则减小过流抑制增益，母线电压很低则减小过励磁增益，直到满足现场加、减速时间要求。大惯性负载要求快速停车时，需要加装制动电阻。

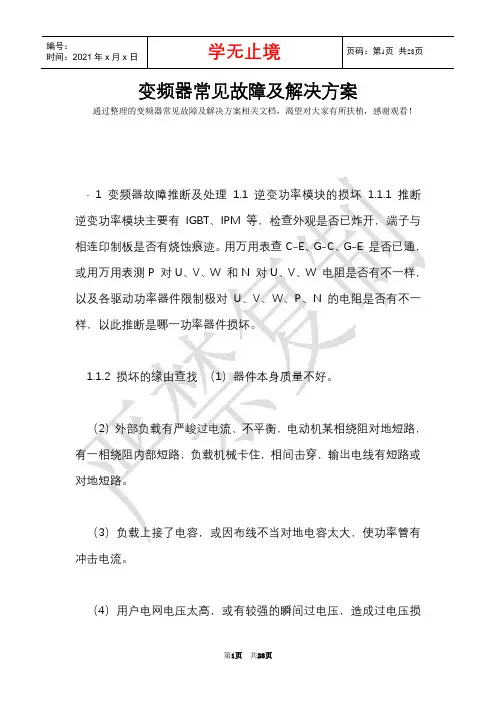

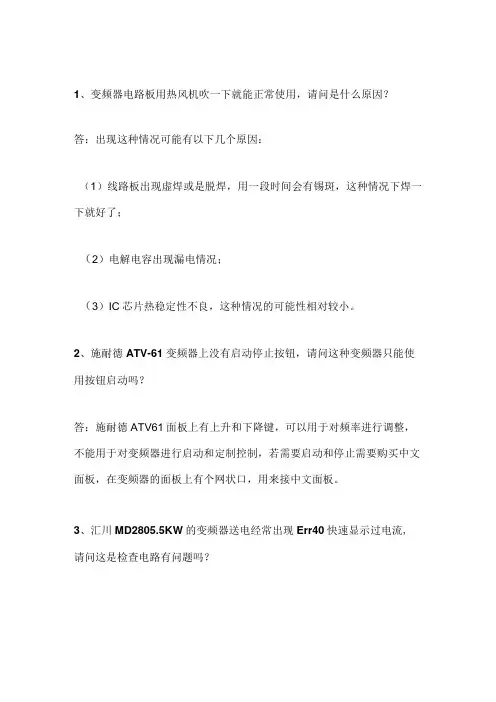

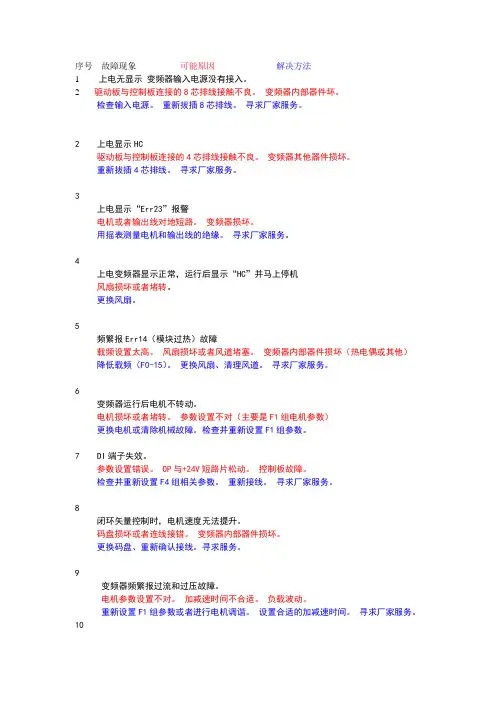

16、V/F控制变频器容易出现过流，有何解决办法？
矢量控制变频器容易出现过流，有何解决办法？
V/F控制变频器容易出现过流：1、增大加减速时间
2:、增大过流失速增益(如60)
3、适当降低过流失速点。（如120%）
4、减少负载突变
矢量控制变频器容易出现过流：1、增大加减速时间
2:、做好电机参数辨识
3、减少负载突变
4、降低转矩控制上限（如120%）
17、什么叫定长控制？汇川变频器的解决方案是什么？
定长控制：变频器通过检测材料的长度来输出信号，做为生产工艺控制的依据，如定长停机，定长换卷等等。
汇川变频器通过设定长度、实际长度、每米脉冲数三个功能码来进行定长控制。结合MD320中多功能数字输出端子定义指定计数到达和设定计数到达完成定长控制方案。
18、MD320变频器适配编码器的电压范围是多少？
MD320变频器适配编码器的电压范围是DC9~30V
19、同步控制有哪几种常见的解决方案？
1、加装同步卡
2、各驱动点加装摆杆，做PID控制；
3、速度控制结合力矩控制作同步控制
20、张力控制有哪几种常见的解决方案？
闭环转矩控制模式、闭环速度控制模式、闭环转矩控制模式、恒线速度控制模式
21、MD300T1.5B-SC，此为三川陶瓷行业专用变频器，专用体现在哪里？
1:快启快停功能，过流裕量加大；
2:三防漆加厚，防水、防尘、防腐蚀功能加强；
3:独特的防跳闸控制功能，减少停机时间。
22、什么叫散热器柜外安装方案？对客户有何好处？
散热器柜外安装方案：是将变频器的散热器安装在控制柜外部的一种设计方案。
散热器柜外安装：可以保证变频器的控制和驱动回路全密封运行，而变频器的散热不受到任何影响，甚至散热效果更加优良，这样变频器更能适应多尘、潮湿、高温的工作环境。
23、MD300/MD320/MD330中，汇川变频器的模拟量可定义为哪些含义？
A: MD300中，模拟输入量可以定义为频率给定信号；
模拟输出量可以定义为：
0：运行频率
1：设定频率
2：输出电流
3：PULSE输入（对应设定）
4：AI1（对应设定）
5：AI2（对应设定）
B: MD320中，模拟输入量可以定义为频率源X、频率源Y、频率上限源、转矩上限源、PID 给定源、PID反馈源
模拟输出量可以定义为：
0：运行频率
1：设定频率
2：输出电流
3：输出转矩
4：输出功率
5：输出电压
6：PULSE输入（对应设定）
7：AI1（对应设定）
8：AI2（对应设定）
9：AI3（对应设定）
C：MD330中，模拟输入量可以定义为频率给定信号、PID给定量、PID反馈量，张力设定源，卷径计算源、初始卷径源、材料厚度源、线速度输入源、张力锥度源选择、对外锥度控制最大输出设定源、线速度设定源
模拟输出量定义为和MD320一样，加上对外锥度输出
24、PID控制的基本原理？汇川变频器独特的PID功能在哪些行业有应用？
PID控制是用于过程控制的一种常用方法，通过对被控量的反馈信号与目标量信号的差量进行比例、积分、微分运算，来调整变频器的输出频率，构成负反馈系统，使被控量稳定在目标量上。
汇川变频器独特的PID功能在应用在：恒压、恒流量、恒温度、恒速度、恒张力、恒位置等过程控制中。
25、为什么矢量控制的低频力矩比V/F控制大？
矢量控制的核心是对电机电流进行实时控制，它将电机的工作电流解藕磁通电流和力矩电流分开进行控制，在低频情况下也能很好的控制电机力矩电流，故矢量控制的低频力矩比V/F控制大
26、为什么电机参数对矢量控制性能的影响很大？怎么样让变频器获得较为准确的电
机参数？
电机参数直接影响到矢量控制中等效的数学模型，因而矢量控制的优良性能，需要准确的电机参数。
为使变频器获得较为准确的电机参数，必须进行完整调谐（旋转调谐），调谐时，电机必须和负载脱开。
27、变频器过载和电机过载含义有什么区别？请画出变频器过载和电机过载的反时限
特性曲线？变频器100%过流点是哪个参数？电机100％过流点是哪个参数？
变频器过载是指变频器的输出电流超过了变频器的额定工作电流
电机过载是指变频器的输出电流超过了电机的额定工作电流
电机100％过流点是F1-03
变频器100%过流点是由FF组参数中变频器过流点参数确定的
变频器过载150%变频器额定电流1分钟。
电机过载220％电机额定电流1分钟，150％电机额定电流1小时。
28、电机振荡抑制增益是什么含义？何时应用？
电机振荡抑制增益是在电机电流明显振荡，无法正常运行时，对电机输出电流进行有效抑制的功能参数。
电机无振荡时，振荡抑制增益应设为0，在有效抑制振荡的前提下，该参数尽量取小，以免对V/F运行产生太大的影响。
29、汇川变频器的供水卡型号是什么？能用在什么场合？能替代哪些品牌的变频器？
有何专用的功能？
汇川变频器的供水卡型号是MD32WS,能用在多泵供水场合。可以替代艾默生TD2100,三垦变频器供水基板。
它包含了普通生活供水和消防供水控制模式，可以完成系统中变频泵、工频泵、休眠泵、排污泵以及消防泵的设定以及自动切换逻辑，同时可以实现多时段恒压供水、休眠控制、排污控制、定时换泵、故障泵的判断、报告以及自动退出逻辑。
30、汇川变频器标准配置制动单元到哪个机型？最小从哪个机型开始内置直流电抗
器？
汇川变频器标准配置制动单元到15G。绝大多数品牌11G、15G标准未内置制动单元。
最小从7.5G开始内置直流电抗器，75G以上外置直流电抗器。

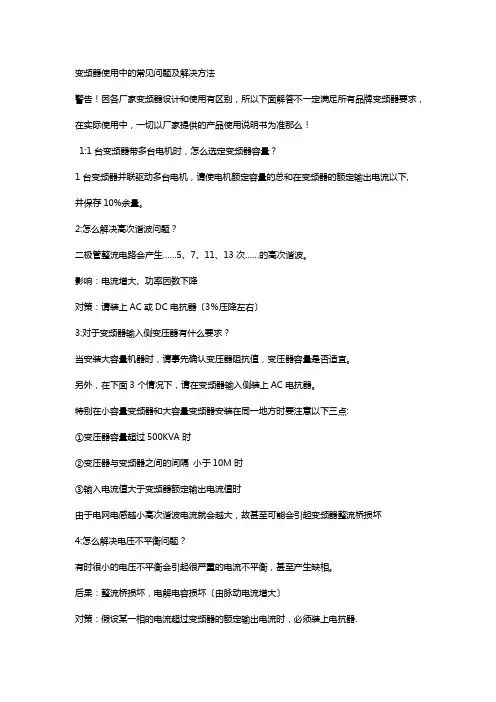

交流输入电抗器：削弱电网的谐波和三相不平衡对变频器整流桥的伤害；
交流输出电抗器：降低变频器输出端到电机的长电缆引起的分布电容造成电谐振的不良影响。
直流电抗器：削弱变频器直流电压中纹波，降低整流桥和电容的温升，延长变频器的使用寿命，提高功率因素。
31、什么叫EMC（电磁兼容性），汇川变频器的抗干扰水平如何？
EMC（电磁兼容性）是指设备对电磁干扰的承受能力，和对外围设备的干扰水平。
汇川变频器通过严格的EMC测试，各项指标均达到CE认证的各项要求。
