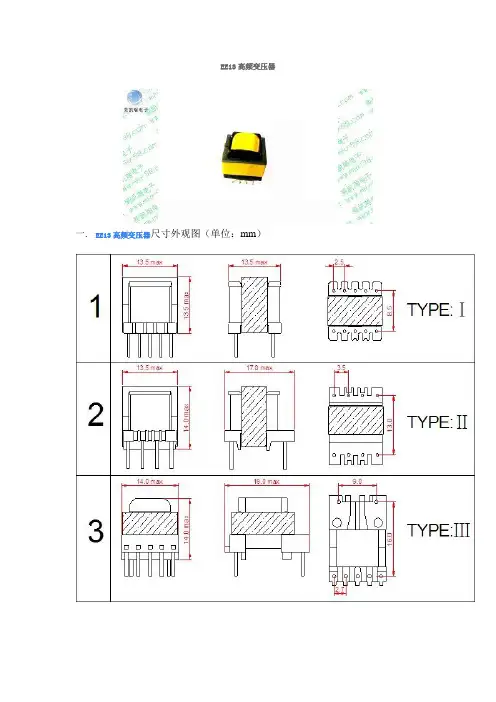

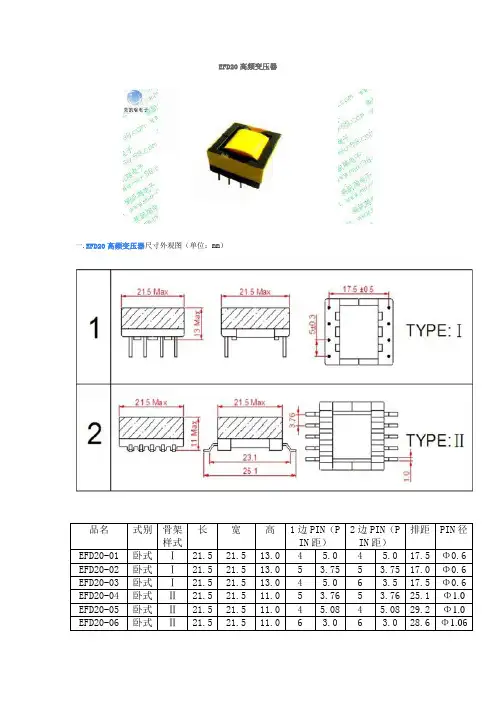

开关电源高频变压器
开关电源变压器设计 （草稿）
开关变压器是将DC 电压﹐通过自激励震荡或者IC 它激励间歇震荡形成高频方波﹐通过变
压器耦合到次级,整流后达到各种所需DC 电压﹒
变压器在电路中电磁感应的耦合作用﹐达到初﹒次级绝缘隔离﹐输出实现各种高频电压﹒ 目的﹕减小变压器体积﹐降低成本﹐使设备小形化﹐节约能源﹐提高稳压精度﹒ N
工频变压器与高频变压器的比较﹕
工频 高频
E ＝4.4f N Ae Bm f=50HZ E ＝4.0f N Ae Bm f=50KHZ N Ae Bm 效率﹕ η=60-80 % (P2／P2+Pm+ P C ) η>90% ((P2／P2+Pm )
功率因素﹕ Cosψ=0.6-0.7 (系统100W 供电142W) Cosψ>0.90 (系统100W 供电111W) 稳压精度﹕ ΔU%=1% (U20-U2／U20*100) ΔU<0.2% 适配.控制性能﹕ 差 好 体积.重量 大 小
开关变压器主要工作方式
一.隔离方式: 有隔离; 非隔离 (TV&TVM11) 二.激励方式: 自激励; 它激励 (F + & IC) 三.反馈方式: 自反馈; 它反馈 (F- & IC) 四.控制方式: PWM: PFM (T & T ON ) 五.常用电路形式: FLYBACK & FORWARD
一.隔离方式:
二.
R DC. L. L K. L DC. TR. IR. HI-POT. IV O-P. Cp. Z. Q.…………..
动态测试参数: Vi. Io. Vo. Ta. U. F D max………….
材料选择参数 CORE: P. Pc. u i. A L. Ae. Bs…….
Φ℃ . ΦI max. HI-POT……..
BOBBIN: UL94 V--O.( PBT. PHENOLIC. NYLON)……….
TAPE: ℃ . δh. HI-POT……..
制程设置要求P N…(SOL.SPC).PN//PN.PN-PN. S N(SOL.SPC).Φn. M tape:δ&w TAPE:δ&w. V℃……..
三.反馈方式:
四.控制方式: PWM: PFM
脉冲宽度调制 脉冲频率调制
五.常用电路形式:
单端正激励 FORWARD
开关变压器主要设计参数
静态测试参数:
R DC. L. L K. L DC. TR. IR. HI-POT. IV O-P. Cp. Z. Q.………….. 动态测试参数:
Vi. Io. Vo. Ta. U. F D max………….
材料选择参数
CORE: P. Pc. u i. A L. Ae. Bs…….
WIRE: Φ℃ . ΦI max. HI-POT……..
BOBBIN: UL94 V--O.( PBT. PHENOLIC. NYLON)……….
TAPE: ℃ . δh. HI-POT……..
制程设置要求..
单端反激励FLYBACK 调节TON 使能量守恒定1/2*L P *I PK 2=1/2*L S *I SK 2
Ton Br Bm
I
2Bac B
Bdc
Bm
Br Toff Bm Br
開關變壓器應用磁滯回線描述
Bs:飽和磁通(束)密度Br:殘留磁通(束)密度 Hs: 飽和磁場強度Hc:保磁力(矯頑力) Ui:初始導磁率
加GAP 曲線Br 下降﹐ΔB 增加
傳遞能力增大﹒
傳遞磁能區間增加
變壓器導通Ton 和截止Toff 的變化
智能高频开关电源模块 22005F/11010F 用 户 手 册
目录 第一章概述 (2) 第二章充电模块介绍 (3) 2.1 结构及接口 (3) 2.1.1模块外观 (3) 2.1.2前面板 (3) 2.1.3后面板 (5) 2.2充电模块工作原理 (6) 2.3充电模块主要功能 (6) 2.3.1保护功能 (6) 2.3.2 其它功能 (7) 2.4充电模块性能参数 (8) 2.4.1环境要求 (8) 2.4.2输入特性 (9) 2.4.3输出特性 (9) 2.4.4其他特性 (9) 2.5充电模块安装尺寸 (10) 2.6包装维护 (11) 2.6.1运输包装 (11) 2.6.2维护 (11) 2.7使用注意事项及处理 (11) 2.7.1模块均流 (11) 2.7.2输出电压设定 (12) 2.7.3分组号设定 (12) 2.7.4地址设定 (12) 2.7.5模块告警现象及处理 (12) 注意事项 (13)
第一章概述 公司专业生产高频开关模块和其它专业电源模块以及电力操作电源监控系统，向各合作厂家及终端用户提供其中的电源组件。电力操作电源系统是应用电力机房内的电源设备，电力操作电源又称电力工程交、直流电源，简称交、直流屏（柜）。主要用于各级变电所（站）及火力、水力发电厂，作为控制负荷和动力负荷以及直流事故照明负荷的电源，是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。 智能高频开关直流电源系统由交流输入配电部分、充电模块整流部份、降压部份、直流输出馈电部份、监控部份以及绝缘监测部份组成。 电力操作电源充电模块作为电力系统必不可少的重要组成部份，其设计目标是安全、可靠、高效、稳定、不间断地向电力设备提供能源；除此之外，现代电力操作电源还必须具备智能集散监控，无人值守和电池自动管理等功能，从而满足电力系统现代化管理的需求。 电力操作电源充电模块不仅能很好的满足市场的需求，还能从客户实际应用角度出发，为客户提供真正经济、可靠、便利的系统解决方案。其主要特点集中体现在： ●高功率密度化，有利于节约系统空间，提高系统容量。 ●高效率，利用智能风冷方式，能很好地处理模块器件温升，提高可靠性。 ●具有输出电压和电流平滑调节的功能。 ●模块内部集成防倒灌二极管，可实现热插拔，方便系统调整及维护。 ●软件均流，无需硬件设置，能支持多达60个模块可靠自主均流运行。 ●充电模块智能控制，提供数据通讯接口。 ●分散多级监控系统，实现监控系统的简单可靠。
开关电源中的电子变压器有何作用 电子变压器，具有将市电的交变电压转变为直流后再通过半导体开关器件以及电子元件和高频变压器绕组构成一种高频交流电压输出的电子装置，也是在电子学理论中所讲述的一种交直交逆变电路。无论是直流电源还是交流电源，都要使用由软磁磁芯制成的电子变压器(软磁电磁元件)。 1、起改变输出频率作用的倍频或分频变压器; 2、起储能作用的储能电感器，起帮助半导体开关换向作用的换向电感器; 3、起变换电压、电流或脉冲检测信号的电压互感器、电流互感器、脉冲互感器、直流互感器、零磁通互感器、弱电互感器、零序电流互感器、霍尔电流电压检测器； 4、起电压和功率变换作用的电源变压器，功率变压器，整流变压器，逆变变压器，开关变压器，脉冲功率变压器; 5、起交流和直流滤波作用的滤波电感器; 6、起调节电感作用的可控电感器和饱和电感器;
7、起传递脉冲、驱动和触发信号作用的脉冲变压器，驱动变压器，触发变压器; 8、起吸收浪涌电流作用的吸收电感器，起减缓电流变化速率的缓冲电感器; 9、起原边和副边绝缘隔离作用的隔离变压器，起屏蔽作用的屏蔽变压器; 10、起开关作用的磁性开关电感器和变压器; 11、起传递宽带、声频、中周功率和信号作用的宽带变压器，声频变压器，中周变压器; 12、起稳定输出电压或电流作用的稳压变压器(包括恒压变压器)或稳流变压器，起调节输出电压作用的调压变压器; 13、起单相变三相或三相变单相作用的相数变换变压器，起改变输出相位作用的相位变换变压器(移相器); 14、起抑制电磁干扰作用的电磁干扰滤波电感器，起抑制噪声作用的噪声滤波电感器; 15、起改变输出阻抗与负载阻抗相匹配作用的匹配变压器。
嵌入式 通信设备用高频开关电源 产品说明书 （PS4860系列） 深圳市中兴通电力技术有限公司
一、系统介绍 1.系统概述 PS4860（48V/60A）是我公司为通讯设备设计制造的嵌入式、智能化、多功能整流电源。它主要由整流器模块、控制单元和配电单元组成，设备机柜外形图见附图。整流器模块型号为PS4820（48V/20A），最多可放置3只。 本电源系统采用标准19英寸宽度，可与目前通信行业标准机架自由组合。本电源也可选用我公司PS4810（48V/10A）、PS4815（48V/15A）模块或PS2410（24V/10A）、PS2415（24V/15A）、PS2420（24V/20A）、模块。 2．原理简介 接入单相三线制交流电，经过交流空气开关将交流电分配给整流模块，整流模块采用高频PWM技术将单相交流电变换为隔离的直流电。该直流电经直流配电单元分配给蓄电池组充电用和供负载用。控制单元控制整个系统，实现故障告警、参数显示、键盘操作、电池管理、远程通信等功能。 3．产品特点 3.1 嵌入式 产品集成了交/直流配电、整流模块和控制单元，体积小。采用标准19英寸宽度，可嵌入通信行业设备机架。 3.2 模块化 高频整流模块冗余备份运行，均流度高，通过长时间短路试验和高温老化，可工作于有微机监控器和无微机监控器两种模式，采用成熟的技术和工艺，可靠性高。 3.3 智能化 微机监控器自动采集交流、直流、电池和整流模块的参数和工作状态，通过RS232口、RS485口或MODEM与周边设备或远程监控中心联机组网，实现远程监控，采用中国电信总局《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》，通用性强。 1
开关电源和线性电源的区别 线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可以做的很小（5mV以下）。对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电检测）多选用线性电源。另外当电路中需要作隔离的时候现在多数用DC－DC来做对隔离部分供电（DC-DC从其工作原理上来说就是关电源）。还有，开关电源中用到的高频变压器可能绕制起来比较麻烦。 开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比５０Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将５０Hz变为高频那开关电源就没有意义！！开关变压器也不神秘．就是一个普通的变压器！这就是开关电源。 开关电源，是通过电子技术实现的，主要环节：整流成直流电——逆变成所需电压的交流电（主要来调整电压）——再经过整流成直流电压输出。 开关电源的结构中由于中间没有变压器和散热片，因而体积非常小。同时，开关电源内部都是电子元件，效率高、发热小。虽然，具有电磁干扰等缺点，但现在的屏蔽技术已经非常到位。 开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必 一定有。 简单地说,开关电源的工作原理是: 1.交流电源输入经整流滤波成直流; 2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上; 3.开关变压器次级感应出高频电压,经整流滤波供给负载; 4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的. 交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的 干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变
正激式变压器开关电源的优缺点 2010年04月08日 15:18 电源网作者：陶显芳用户评论（0） 关键字：变压器(453)开关(111)正激式(3) 正激式变压器开关电源的优缺点 为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。在开关电源之中，电压或电流的幅值和平均值最直观，因此，我们用电压或电流的幅值与其平均值之比，称为脉动系数S；也有人用电压或电流的有效值与其平均值之比，称为波形系数K。 因此，电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki分别表示为： Sv = Up/Ua ——电压脉动系数（1-84） Si = Im/Ia ——电流脉动系数（1-85） Kv =Ud/Ua ——电压波形系数（1-86） Ki = Id/Ia ——电流波形系数（1-87） 上面4式中，Sv、Si、Kv、Ki分别表示：电压和电流的脉动系数S，和电压和电流的波形系数K，在一般可以分清楚的情况下一般都只写字母大写S或K。脉动系数S和波形系数K都是表征电压或者电流好坏的指标，S和K的值，显然是越小越好。S和K的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小。 正激式变压器开关电源正好是在变压器的初级线圈被直流电压激励时，变压器的次级线圈向负载提供功率输出，并且输出电压的幅度是基本稳定的，此时尽管输出功率不停地变化，但输出电压的幅度基本还是不变，这说明正激式变压器开关电源输出电压的瞬态控制特性相对来说比较好；只有在控制开关处于关断期间，功率输出才全部由储能电感和储能电容两者同时提供，此时输出电压虽然受负载电流的影响，但如果储能电容的容量取得比较大，负载电流对输出电压的影响也很小。 另外，由于正激式变压器开关电源一般都是选取变压器输出电压的一周平均值，储能电感在控制开关接通和关断期间都向负载提供电流输出，因此，正激式变压器开关电源的负载能力相对来说比较强，输出电压的纹波比较小。如果要求正激式变压器开关电源输出电压有较大的调整率，在正常负载的情况下，控制开关的占空比最好选取在0.5左右，或稍大于0.5，此时流过储能滤波电感的电流才是连续电流。当流过储能滤波电感的电流为连续电流时，负载能力相对来说比较强。
开关电源中变压器的八种检测方法 1、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂、脱焊、绝缘材料是否有烧焦痕迹、铁心紧固螺杆是否有松动、硅钢片有 无锈蚀、绕组线圈是否有外露等。 2、绝缘性测试。用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均 应指在无穷大位置不动。否则，说明变压器绝缘性能不良。 3、线圈通断的检测。将万用表置于R×1挡，测试中，若某个绕组的电阻 值为无穷大，则说明此绕组有断路性故障。 4、判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如 15V、24V、35V等。再根据这些标记进行识别。 5、空载电流的检测。 a、直接测量法。将次级所有绕组全部开路，把万用表置于交流电流挡 (500mA，串入初级绕组。当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%～20%。一般常见电 子设备电源变压器的正常空载电流应在100mA左右。如果超出太多，则说明变 压器有短路性故障。 b、间接测量法。在变压器的初级绕组中串联一个10？/5W的电阻，次级仍全部空载。把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电 压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。F？空载电压的检测。将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值，允许误差范围一般为：高压绕组 ≤±10%，低压绕组≤±5%，带中心抽头的两组对称绕组的电压差应≤±2%。 6、一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质 量较好，允许温升还可提高。 7、检测判别各绕组的同名端。在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压
功率铁氧体磁芯 常用功率铁氧体材料牌号技术参数 EI型磁芯规格及参数
PQ型磁芯规格及参数 EE型磁芯规格及参数 EC、EER型磁芯规格及参数
1,磁芯向有效截面积：Ae 2,磁芯向有效磁路长度：le 3,相对幅值磁导率：μa 4,饱和磁通密度：Bs 1磁芯损耗：正弦波与矩形波比较 一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。材料中存在高的涡流损耗（如大 一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。但在元件存在铜损的情况下，这是不正确的。在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。举个例子，在 20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激
励磁芯损耗的两倍。例如，对于许多开关电源来说，具有矩形波激励磁芯的 5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。 2Q值曲线 所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。这些测试参数通常是用置于磁芯上的最适用的绕组完成的。对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。 对于钼坡莫合金磁粉芯同样是正确的。用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。3电感量、AL系数和磁导率 在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。这些AL的极限值建立在初始磁导率范围或者低磁通密度的基础上。对于测试AL系数，这是很重要的，测试AL系数是在低磁通密度下实施的。 某些质量管理引入检验部门，希望由他们用几匝绕组检查磁芯，并用不能控制频率或激励电压的数字电桥测试磁芯。几乎毫不例外，以几百高斯、若干
2011年8月15日第34卷第16期 现代电子技术 M odern Electro nics T echnique A ug.2011V ol.34N o.16 智能高频开关电源系统中整流模块的功能设计 毕恩兴 (西安铁路职业技术学院,陕西西安 710014 摘要:以智能高频开关电源系统中的整流模块为研究对象,采用无源PF C 和D C/DC 变换器的原理,对模块的整流原理进行设计和改善,经过对整流模块的硬件、电路的设计与调试表明:该整流模块可以有效地解决智能高频开关电源系统中整流问题,同时,还具有可靠性强、稳定性好且体积小、噪声低、节能高效、维护方便等优点,能够很好地满足现代智能高频开关电源系统的发展趋势要求。 关键词:高频开关电源;整流模块;D C DC 变换器;PF C 中图分类号:T N710 34;T M 32 文献标识码:A 文章编号:1004 373X(201116 0189 03 Design on Rectifier Module in the High frequency Intelligent Switching Power System BI En xing (Xi an Railway Vocat ion &T ec hni cal Institute,Xi an 710014,China Abstract :T aking t he r ect ifier mo dule o f high fr equency int elligent switching pow er as research object,and using passive po wer factor co rr ection and DC/DC
要制造好高频变压器要注意两点: 一就是每个绕组要选用多股细铜线并在一同绕,不要选用单根粗铜线,简略地说便就是高频交流电只沿导线的表面走,而导线内部就是不走电流的实习就是越挨近导线中轴电流越弱,越挨近导线表面电流越强。选用多股细铜线并在一同绕,实习便就是为了增大导线的表面积,然后更有效地运用导线。 二就是高频逆变器中高频变压器最好选用分层、分段绕制法,这种绕法首要目的就是削减高频漏感与降低分布电容。 1、次级绕组:初级绕组绕完,要加绕(3~5层绝缘垫衬再绕制次级绕组。这样可减小初级绕组与次级绕组之间分布电容的电容量,也增大了初级与次级之间的绝缘强度,契合绝缘耐压的需求。减小变压器初级与次级之间的电容有利于减小开关电源输出端的共模打扰。若就是开关电源的次级有多路输出,而且输出之间就是不共地的为了减小漏感,让功率最大的次级接近变压器的初级绕组。 若就是这个次级绕组只要相对较少几匝,则为了改善耦合状况,仍就是应当设法将它布满完好的一层,如能够选用多根导线并联的方法,有助于改善次级绕组的填充系数。其她次级绕组严密的绕在这个次级绕组的上面。当开关电源多路输出选用共地技能时,处置方法简略一些。次级能够选用变压器抽头方式输出,次级绕组间不需要采用绝缘阻隔,从而使变压器的绕制愈加紧凑,变压器的磁耦合得到加强,能够改善轻载时的稳压功能。 2、初级绕组:初级绕组应放在最里层,这样可使变压器初级绕组每一匝用线长度最短,从而使整个绕组的用线为最少,这有效地减小了初级绕组自身的分布电容。通常状况下,变压器的初级绕组被规划成两层以下的绕组,可使变压器的漏感为最小。初级绕组放在最里边,使初级绕组得到其她绕组的屏蔽,有助于减小变压器初级绕组与附近器材之间电磁噪声的相互耦合。初级绕组放在最里边,使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端,可削减变压器初级对开关电源其她有些电磁打扰的耦合。 3、偏压绕组:偏压绕组绕在初级与次级之间,仍就是绕在最外层,与开关电源的调整就是依据次级电压仍就是初级电压进行有关。若就是电压调整就是依据次级来进行的则偏压绕组应放在初级与次级之间,这样有助于削减电源发生的传导打扰发射。若就是电压调整就是依据初级来进行的则偏压绕组应绕在变压器的最外层,这可使偏压绕组与次级绕组之间坚持最大的耦合,而与初级绕组之间的耦合减至最小。 初级偏压绕组最佳能布满完好的一层,若就是偏压绕组的匝数很少,则能够采用加粗偏压绕组的线径,或许用多根导线并联绕制,改善偏压绕组的填充状况。这一改善方法实际上也改善了选用次级电压来调理电源的屏蔽才干,相同也改善了选用初级电压来调理电源时,次级绕组对偏压绕组的耦合状况。高频变压器匝数如何计算？很多设计高频变压器的人都会有对于匝数的计算问题,那么我们应该如何来计算高频变压器的匝数,从而解决这个问题？接下来,晨飞电子就为大家介绍下匝数的计算方法: 开关电源高频变压器参数计算
是直流电按要求不同使用不同,线性电源最好他输出的是线性直流电,可以用在要求高的场合,开关电源次之,他是由很高的开关速度的变压器和开关管,特点是重量小,容量大,输出质量高,相控电原用在要求不高,电流特大的场合 线性电源，开关电源区别 线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。 开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可以做的很小（5mV以下）。 对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电检测）多选用线性电源。另外当电路中需要作隔离的时候现在多数用DC－DC来做对隔离部分供电（DC-DC从其工作原理上来说就是开关电源）。还有，开关电源中用到的高频变压器可能绕制起来比较麻烦 开关电源和线性电源在内部结构上是完全不一样的，开关电源顾名思义有开关动作，它利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，一般在90％以上，缺点是文波和开关噪声较大，适用于对文波和噪声要求不高的场合；而线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，文波噪声小，最大的缺点是效率低。它们各有有缺点在应用上互补共存！ 一、线性电源的原理： 线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。线性电源是先将交流电经过变压器变压，再经过整流电路整流滤波得到未稳定的直流电压，要达到高精度的直流电压，必须经过电压反馈调整输出电压，这种电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的干扰与噪音。但是它的缺点是需要庞大而笨重的变压器，所需的滤波电容的体积和
变压器开关电源致命原理 在Toff期间，控制开关K关断，流过变压器初级线圈的电流突然为0。由于变压器初级线圈回路中的电流产生突变，而变压器铁心中的磁通量不能突变，因此，必须要求流过变压器次级线圈回路的电流也跟着突变，以抵消变压器初级线圈电流突变的影响，要么，在变压器初级线圈回路中将出现非常高的反电动势电压，把控制开关或变压器击穿。 如果变压器铁心中的磁通ф产生突变，变压器的初、次级线圈就会产生无限高的反电动势，反电动势又会产生无限大的电流，而电流在线圈中产生的磁力线又会抵制磁通的变化，因此，变压器铁心中的磁通变化，最终还是要受到变压器初、次级线圈中的电流来约束的。 因此，在控制开关K关断的Toff期间，变压器铁心中的磁通主要由变压器次级线圈回路中的电流来决定，即： e2 =-N2*dф/dt =-L2*di2/dt = i2R —— K关断期间 (1-64) 式中负号表示反电动势e2的极性与(1-62)式中的符号相反，即：K接通与关断时变压器次级线圈产生的感应电动势的极性正好相反。对(1-64)式阶微分方程求解得： 式中C为常数，把初始条件代入上式，就很容易求出C，由于控制开关K由接通状态突然转为关断时，变压器初级线圈回路中的电流突然为0，而变压器铁心中的磁通量不能突变，因此，变压器次级线圈回路中的电流i2一定正好等于控制开关K接通期间的电流i2(Ton+)，与变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路电流之和。所以(1-65)式可以写为： (1-66)式中，括弧中的第一项表示变压器次级线圈回路中的电流，第二项表示变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路的电流。 图1-16-a单激式变压器开关电源输出电压uo等于： (1-68)式中的Up-就是反击式输出电压的峰值，或输出电压最大值。由此可知，在控制开关K关断瞬间，当变压器次级线圈回路负载开路时，变压器次级线圈回路会产生非常高的反电动势。理论上需要时间t等于无限大时，变压器次级线圈回路输出电压才为0，但这种情况一般不会发生，因为控制开关K的关断时间等不了那么长。 从(1-63)和(1-67)式可以看出，开关电源变压器的工作原理与普通变压器的工作原理是不一样的。当开关电源工作于正激时，开关电源变压器的工作原理与普通变压器的工作原理基本相同;当开关电源工作于反激时，开关电源变压器的工作原理相当于一个储能电感。 如果我们把输出电压uo的正、负半波分别用平均值Upa、Upa-来表示，则有： 分别对(1-71)和(1-72)两式进行积分得： 由此我们可以求得，单激式变压器开关电源输出电压正半波的面积与负半波的面积完全相等，即： Upa×Ton = Upa-×Toff —— 一个周期内单激式输出 (1-75) (1-75)式就是用来计算单激式变压器开关电源输出电压半波平均值Upa和Upa-的表达式。
作业指导书 一、智能高频开关电源设备安全技术操作规程 1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。 2.按规定着用劳动防护用品。 3.严格执行“三不动”、“三不离”的规定。 4.在操作过程中，严禁触摸电源金属裸露部分。 5.不得随意更改监控模块设定参数、随意更改功能开关状态。 6.两路交流市电均停电或故障，设备自动由蓄电池供电，根据大准线实际情况，蓄电池放电至额定容量的30%或输出电压下降至47V 时需启动油机发电机给设备供电，油机发电机启动至少5分钟，待输出正常后，方可切换给电源系统供电。 7.整流模块故障需更换时，关闭对应的交流输入开关，将故障模块抽出，更换为新模块并固定，合上对应的交流输入开关，给模块上电，并确认模块工作正常。 8.检查设备电源线、地线连接是否安全可靠。 9.影响设备正常使用的检修项目，需请点后方可进行。
序号作业项目作业内容工作（作业）标准1 清扫设备清扫设备外部清洁无积尘。 2 整机检修 1.指示灯及监控模 块检查1.架顶指示灯、各模块指示灯显示正常。 2.监控模块显示正常。 2.外观及配线检查 1.设备整机、蓄电池、防雷保护单元等各部 位安装牢固，状态、作用良好。 2.设备标签、铭牌齐全准确。 3.配线走线规范、连接可靠、标识准确。 3 特性测试 1.交流1/2路输入 电源测试220V：187～242V，频率：50H在±2Hz 380V：323～418V，频率：50Hz±2Hz 2.整流模块输出电 压测试 48V：43.2～57.6V 3.蓄电池电压单体电压：浮充（25℃）：2.23～2.28V， 均充：2. 30～2.35V； 总体电压：浮充：53.52～54.48V， 均充：55.2～56.4V 4.数据核对时间准确，测试数据与显示数据一致。 4 功能试验 1.1/2路交流输入 电源倒换试验 1/2路交流输入电源倒换正常。 2.断交流输入电源 试验 交、直流倒换正常。 3.告警功能试验检 查 各种告警作用良好、准确。 5 蓄电池放电试验放电试验(根据需 要进行） 1.放出标称容量的30%～40%。 2.放电期间（放电前、放电中、均充时），应 每小时手动测量一次端电压和环境温度。 3.放电终止电压单体不得低于1.85V。 4.均充限流设置为电池容量的10%。 6 结束作业1.填写检修记录记录填写真实、完整、准确、清楚。 2.清理作业现场作业现场整洁。
开关电源高频变压器
开关电源变压器设计 （草稿） 开关变压器是将DC 电压﹐通过自激励震荡或者IC 它激励间歇震荡形成高频方波﹐通过变 压器耦合到次级,整流后达到各种所需DC 电压﹒ 变压器在电路中电磁感应的耦合作用﹐达到初﹒次级绝缘隔离﹐输出实现各种高频电压﹒ 目的﹕减小变压器体积﹐降低成本﹐使设备小形化﹐节约能源﹐提高稳压精度﹒ N 工频变压器与高频变压器的比较﹕ 工频 高频 E ＝4.4f N Ae Bm f=50HZ E ＝4.0f N Ae Bm f=50KHZ N Ae Bm 效率﹕ η=60-80 % (P2／P2+Pm+ P C ) η>90% ((P2／P2+Pm ) 功率因素﹕ Cosψ=0.6-0.7 (系统100W 供电142W) Cosψ>0.90 (系统100W 供电111W) 稳压精度﹕ ΔU%=1% (U20-U2／U20*100) ΔU<0.2% 适配.控制性能﹕ 差 好 体积.重量 大 小
开关变压器主要工作方式 一.隔离方式: 有隔离; 非隔离 (TV&TVM11) 二.激励方式: 自激励; 它激励 (F + & IC) 三.反馈方式: 自反馈; 它反馈 (F- & IC) 四.控制方式: PWM: PFM (T & T ON ) 五.常用电路形式: FLYBACK & FORWARD 一.隔离方式: 二.
R DC. L. L K. L DC. TR. IR. HI-POT. IV O-P. Cp. Z. Q.………….. 动态测试参数: Vi. Io. Vo. Ta. U. F D max…………. 材料选择参数 CORE: P. Pc. u i. A L. Ae. Bs……. Φ℃ . ΦI max. HI-POT…….. BOBBIN: UL94 V--O.( PBT. PHENOLIC. NYLON)………. TAPE: ℃ . δh. HI-POT…….. 制程设置要求P N…(SOL.SPC).PN//PN.PN-PN. S N(SOL.SPC).Φn. M tape:δ&w TAPE:δ&w. V℃……..
尊敬的用户：感谢阁下选用本公司产品！ 我公司的电力模块，是在引进国外电源先进技术的基础上，结合了国内多年高频开关电源在电力系统的运行经验，不断优化设计，改进工艺，提高质量，最新推出的电力操作电源系列产品，广泛适用于35kV～500kV的变电站电力电源中。Z系列模块为自然冷却型，E系列模块为智能风冷型。特别说明：E系列模块，采用低功耗设计，模块的体积小，功率密度高！采用温控独立风道的散热方式，模块的温升、防尘、使用寿命等性能，均优于同类的常规的风冷模块。 Z型和E型模块，都是智能化电力电源模块，与监控的接口采用数字量通信方式。为了提高您的设计和使用效率，请阁下认真阅读下面的内容。 1.技术规格及外观 1.1模块的技术规格参数见表1。 表1 Z型和E型电源模块技术规格参数表 1.2 模块的外观尺寸 模块的外观尺寸见图1。
Z型模块E型模块（括号内尺寸为E22020外观尺寸） 图1 模块的外观尺寸 2．功能特点 2.1 优良的兼容性 Z型和E型模块，采用的是同一种机芯，具有完全相同的控制方式和功能。 2.2 高亮度数码显示 Z型和E型模块，面板皆有3位高亮数码管显示屏。可显示的内容有：输出电压和输出电流，模块的多种运行方式，设置参数，故障状态等。 2.3 简化的2按键操作 Z型和E型模块的功能、参数设置和数据查阅均可通过面板上的2个按键（键和键）组合完成，使模块面板更为简洁，操作更为方便、可靠。 2.4输入回路设计有谐波抑制、PFC电路 输入电网谐波畸变，由PFC电路降到最小，使Z型和E型模块，在电网谐波较严重的地方工作更可靠，对电网的谐波辐射减到最小。 2.5完善的运行功能 1）采用监控器控制模块 模块完全按监控的读写指令运行。当模块脱离监控后，模块继续维持原 输出状态，经过约4分钟延时后，模块自动转换到浮充状态（出厂设定 浮充电压为243V，用户可以重新设定）,以及预设定的限流输出（出厂 设定的输出限流值为10A，用户可以重新设定）。保证运行的安全和电 池的寿命。 2）采用手动控制模块 脱离监控器，模块按手动设定均/浮电压值、限流值等参数，然后手动 切换到均/浮充状态运行。以适应不同情况的要求。注意：此时模块不 能自动进行均/浮充状态转换，需要手动切换均/浮充状态。 2.6先进的数字通信控制 Z型和E型模块，均通过RS485与监控器通信，实现自动控制功能。监控器可以改写模块的量有：均充电压值、浮充电压值、充电限流值、均/浮充状态值。当然，监控器也可以实时控制模块的输出电压和模块输出限流。 监控器可以读模块的参数有：模块输出电压值、输出电流值、模块限流设
高频开关电源变压器的动态测试 （JP2581B＋JP619B材料功耗测量系统应用笔记之一） 1 引言 目前，对高频开关电源变压器电磁参数‘测试’大约使用两种方法：一种是用LCR表测量一些基本电磁参数，例如，开关电源变压器初次级电感、漏感、分布电容、绕组直流电阻以及匝比、相位等，我们称这种测试方法为’静态’测试；一种是将开关电源变压器放到主机上考核其工作情况，对已经定型生产的开关电源变压器，为考核外购磁芯质量，通过测量变压器工作温升判断磁芯的损耗比较直观简便。前一种方法因在弱场、低频低磁感应强度（例如Bm<0.25mT、f=1kHz）下测量，由于磁性材料特性的非线性、不可逆和对温度敏感，其在强场下工作与在弱场情况下工作电磁特性有很大不同。弱场下测量结果不能反映磁性器件工作在强场下的情况；后一种方法虽随主机在强场下应用，但不能得到被测器件电磁参数。磁芯损耗需要专用仪器才能测量。 高频开关电源变压器的上述测试分析现状影响了此类器件的开发和生产。 需要开发一种仪器或测试系统，这种测试系统能够模拟实际工作条件，完成对高频开关电源变压器主要电磁参数分析，例如，各种负载（包括满载和空载）情况下变压器初级复数阻抗z、有效初级电感L，通过功率Pth、功率损耗PT、传输效率η以及在指定频率下磁芯的传输功率密度等，我们称这种模拟实际工作条件的测试为‘动态’测试。作为磁性器件综合测试系统，还要求具有对磁芯材料功率损耗分析功能。在电磁机器进一步小型化、高频化和采用高密度组装情况下对器件进行‘动态’分析，对加速象高频开关电源之类的电磁器件开发、提高器件质量显得特别重要。 2 测试系统简介 JP2581B＋JP619B材料功耗及器件功率测量系统是一种交流电压、电流和功率精密测量装置。其主要测量功能、指标和测量精度非常适用于磁性材料和磁性器件（例如，开关电源变压器）研究开发和磁芯产品快速检测。该系统配套完整，自成体系，无需用户增加额外投资，系统主要测试功能如下： 1、软磁材料及器件交流功率损耗（总功耗PL , 质量比功耗 Pcm , 体积比功耗 Pcv）测量; 2、磁性材料振幅磁导率μa测量; 3、磁芯（有效）振幅磁导率(μa)e测量; 磁芯因素(AL)e.测量 以上测量均符合IEC367--1（或GB9632--88）标准中推荐的测量方法。 4、电感、电容及组成器件（例如，开关电源变压器）等效电磁参数的动态测量和分析; 5、由测量结果分析器件下列参数： z |z| Ls Rs Lp Rp C Q D。 测试系统具有如下使用、操作特点：
开关电源原理与设计连载13 正激式变压器开关电源 1-6．正激式变压器开关电源 正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。 1-6-1．正激式变压器开关电源工作原理 所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。
图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R是负载电阻。在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。 我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。 图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。 正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。
开关电源变压器基础知识 开关电源变压器现代电子设备对电源的工作效率、体积 以及安全要求等技术性能指标越来越高，在开关电源中决定这些技术性能指标的诸多因素中，基本上都与开关变压器的技术指标有关。开关电源变压器是开关电源中的关键器件，因此，在这一节中我们将非常详细地对与开关电源变压器相关的诸多技术参数进行理论分析。在分析开关变压器的工作原理的时候，必然会涉及磁场强度H和磁感应强度B以及磁 通量等概念，为此，这里我们首先简单介绍它们的定义和概念。在自然界中无处不存在电场和磁场，在带电物体的周围必然会存在电场，在电场的作用下，周围的物体都会感应带电；同样在带磁物体的周围必然会存在磁场，在磁场的作用 ，周围的物体也都会被感应产生磁通。现代磁学研究表明： 切磁现象都起源于电流。磁性材料或磁感应也不例外，铁磁现象的起源是由于材料内部原子核外电子运动形成的微电流，亦称分子电流，这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。因为每一个微电流都产生磁效应，所以把一个单位微电流称为一个磁偶极子。因此，磁场强度的大小与磁偶极子的分布有关。在宏观条件下，磁场强度可以定义为空间某处磁场的大小。我们知道，电场强度的概念是用单位电荷在电场中所产生的作用力来定义的，而在
磁场中就很难找到一个类似于“单位电荷”或“单位磁场”的带磁物质来定义磁场强度，为此，电场强度的定义只好借用流过单位长度导体电流的概念来定义磁场强度，但这个概念本应该是用来定义电磁感应强度的，因为电磁场是可以互相产生感应的。幸好，电磁感应强度不但与流过单位长度导体的电流大小相关，而且还与介质的属性有关。所以，电磁感应强度可以在磁场强度的基础上再乘以一个代表介质属性的系数来表示。这个代表介质属性的系数人们把它称为导磁率。 在电磁场理论中，磁场强度H 的定义为：在真空中垂直于磁场方向的通电直导线，受到的磁场的作用力F 跟电流I 和导线长度的乘积I 的比值，称为通电直导线所在处的磁场强度。或：在真空中垂直于磁场方向的1 米长的导线，通过1 安培的电流，受到磁场的作用力为1 牛顿时，通过导线所在处的磁场强度就是1 奥斯特(Oersted) 。电磁感应强度一般也称为磁感应强度。由于在真空中磁感应强度与磁场强度在数
开关电源之高频变压器设计 发表时间：2019-06-18T17:24:32.980Z 来源：《科技研究》2019年4期作者：张升 [导读] 本文主要介绍高频变压器具体参数的确定、及其在设计过程应当注意的问题及并提出相应的解决办法。 （中山市木林森光电有限公司 528415） 摘要：开关电源设计中的难点之一就是高频变压器的设计，由于高频变压器是开关电源中进行能量储存和能量传输的重要部件，其合理性与参数计算的正确性将直接影响到开关电源的整体性能。而衡量高频变压器的好坏，除了要考虑一般变压器中涉及的效率、运行特性等方面，还要考虑到其交直流损耗、漏感、线圈本身分布参数等诸多方面影响。本文主要介绍高频变压器具体参数的确定、及其在设计过程应当注意的问题及并提出相应的解决办法。 关键词：开关电源；高频变压器；设计要点 1 开关电源之高频变压器的主要构成及分类 从广义上来说，凡以半导体功率的开关器件为开关管，经对开关管进行高频开通以及关断控制，会将电能形态转化为其他电能形态装置，这就是所谓的开关转换器。用开关转换器作为主要的组成部件，以闭环自动控制来稳定它的输出电压，并且在电路中增加保护环节电源，此为开关电源。若用高频DC/DC 转换器作为开关电源工作时的开关转换器则就成为高频开关电源。高频开关电源基本的路线是由开关型的功率变换器，整流滤波电路，交流直线转换电路以及控制电路组成。高频开关电源变压器分类方式： (1)按照驱动方式的不同可以分为他激式和自激式； (2)按照电路的拓扑结构可以分为隔离式和非隔离式；前者包括正激式，反激式与半桥式，全桥式，推挽式；后者包括降压型与升压型等； (3)按照输出输入间是否有着电器隔离，可将其分为隔离式与非隔离式； (4)按照DC 转换器/DC 开关条件，可将其分为硬开关以及软开关。 2 开关电源之高频变压器的设计要点 2.1 整体设计 对于实用的可调开关电源，需能控制输出电压在合适的范围内调节，并且保证电流不超过所设计的最大值。高压可调高频开关电源设计方案的结构框。采用电压补偿网络和电流补偿网络，能设定输出电压和最大工作电流。当工作电流超过设定的最大电流时，电压无法继续升高，从而起到保护电源的作用。 DC/DC 变换器采用半桥拓扑结构，使用采样电阻采集输出电压和输出电感电流，电压补偿网络和电流补偿网络均使用运算放大器构成有源校正网络，补偿网络输出的2 个控制量通过最小函数选择后再输出给DC/DC 变换器，这样就构成了一种控制输出电压和限制最大工作电流的电源设计方案。 2.2 主电路设计 半桥拓扑的其晶体管在关断时承受的电压应力为VDC，在输入网压为220 V 的市场中得到广泛应用。作为一种比较成熟的隔离型拓扑结构，其主电路设计的难点在于高频变压器设计。在升压变压器的应用场合，由于匝比的关系，副边匝数可能远远大于原边，这会导致变压器体积过大，不适合现场应用。通过改进型半桥拓扑结构能够使副边匝数相对于传统的进型半桥拓扑结构能够使副边匝数减少50%，有利于减小电源体积和节省成本。 高频变压器设计时要科学选择变压器磁芯，工程上最常用的方法为AP 法。AP=AeAw，Ae 为磁芯横截面面积，Aw 为磁芯窗口面积。计算原边和副边绕组的匝比和线径。设变换器输出电压为Aout，考虑10%输出余量及二极管和输出电感的压降。再计算原边和副边导线的线径。导线的线径由流过导线电流的有效值决定，对于变压器一般选择电流密度Jcmil/A 为300-500cmil/A。 2.3 参数优化设计 高频变压器的设计参数之间相互依存和相互制约，因而在设计时我们应该对各参数进行合理折中，根据应用场合的不同，应当首先去满足那些占支配地位的影响因素，之后再权衡其他参数的影响。由于参数间的相互依存与制约，在设计时将所有参数都达到最佳是很难做到的，例如，变压器效率与体积之间的矛盾，漏感与分布电容不能同时减小等。因此，在优化设计的过程中，我们选取了相对重要的参数进行分析。 （1）温升 在变压器工作的过程中，铁芯以及绕组中的损耗会产生热量，使得变压器的温度升高，同时这些热量会通过辐射与对流的方式在周围环境中进行传递。我们应该对温升加以控制，从而防止绕组被烧，磁芯的性能下降和变压器热击穿等问题的出现。在变压器的温升计算中，一般会把磁芯和绕组的损耗合在一起，并且假设热量经过磁芯与绕组后整个的表面积会均匀消散。 （2）分布参数 漏感与分布电容是高频变压器的主要分布参数，分布参数在高频下对开关电源性能的影响十分重要。对于开关式的变换器，漏感能够导致电压尖峰，对电路中的部分器件产生不必要的损坏，而分布电容则会引起电流尖峰并且延长充电的时间，会对开关和二极管造成较大的损耗，从而使变压器的效率以及可靠性降低，所以，在此种工作模式下，我们会尽可能减小变压器的分布参数；而对于谐振式的变换器，可以吸收和利用变压器分布参数，可全作为谐振参数或者其中一部分，因而在这种模式下，应该准确设计分布电容与漏感的值。 （3）损耗分析 一是磁芯损耗分析。高频变压器所采用的磁芯材料必须具备低损耗、稳定性好、温度特性优良、饱和磁感应强度高等特性，业内最常见的磁芯材料包括软磁铁氧体、坡莫合金和非晶态合金3种，其中应用最广的当数锰锌铁氧体。该种材料具有较高的磁导率和居里温度、温度特性稳定且具有明显的负温度特性，可以较好地解决高频变压器的容量、损耗、体积、重量、散热等一系列问题。从磁芯损耗上考虑，鉴于传统的硅钢和铁氧体等损耗模型已不能满足高频领域的性能要求，可以采用低矩形比的新型铁基纳米晶合金，在串联谐振电路单元中，通过把一个完整的充电周期切分为多个开关子周期，由各子周期磁通密度的增量求出相应的功率损耗，最后通过求和即可计算出磁芯
