详解电源中的电容作用及注意事项

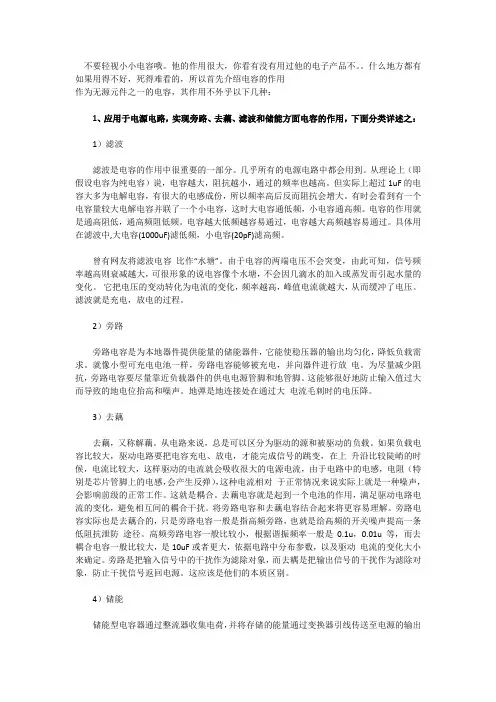

不要轻视小小电容哦。他的作用很大，你看有没有用过他的电子产品不。。什么地方都有如果用得不好，死得难看的，所以首先介绍电容的作用。作为无源元件之一的电容，其作用不外乎以下几种：
1、应用于电源电路，实现旁路、去藕、滤波和储能方面电容的作用，下面分类详述之：
1）滤波
滤波是电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中，大电容（1000uF）滤低频，小电容（20pF）滤高频。
曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。
2）旁路
旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。
3）去藕
去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。
4）储能
储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000uF之间的铝电解电容器（如EPCOS 公司的 B43504或B43505）是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW的电源，通常采用体积较大的罐形螺旋端子电容器。
2、应用于信号电路，主要完成耦合、振荡/同步及时间常数的作用：
1）耦合
举个例子来讲，晶体管放大器发射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，如果在这个电阻两端并联一个电容，由于适当容量的电容器对交流信号较小的阻抗，这样就减小了电阻产生的耦合效应，故称此电容为去耦电容。
2）振荡/同步
包括RC、LC振荡器及晶体的负载电容都属于这一范畴。
3）时间常数
这就是常见的 R、C 串联构成的积分电路。当输入信号电压加在输入端时，电容（C）上的电压逐渐上升。而其充电电流则随着电压的上升而减小。电流通过电阻（R）、电容（C）的特性通过下面的公式描述：
i = （V/R）e-（t/CR）
我们知道了电容的作用以后下面来谈谈电容在使用中的注意事项
A. 什么是好电容。
1.电容容量越大越好。
很多人在电容的替换中往往爱用大容量的电容。我们知道虽然电容越大，为IC提供的电流补偿的能力越强。且不说电容容量的增大带来的体积变大，增加成本的同时还影响空气流动和散热。关键在于电容上存在寄生电感，电容放电回路会在某个频点上发生谐振。在谐振点，电容的阻抗小。因此放电回路的阻抗最小，补充能量的效果也最好。但当频率超过谐振点时，放电回路的阻抗开始增加，电容提供电流能力便开始下降。电容的容值越大，谐振频率越低，电容能有效补偿电流的频率范围也越小。从保证电容提供高频电流的能力的角度来说，电容越大越好的观点是错误的，一般的电路设计中都有一个参考值的。
2.同样容量的电容，并联越多的小电容越好
耐压值、耐温值、容值、ESR（等效电阻）等是电容的几个重要参数，对于ESR自然是越低越好。ESR与电容的容量、频率、电压、温度等都有关系。当电压固定时候，容量越大，ESR越低。在板卡设计中采用多个小电容并连多是出与PCB空间的限制，这样有的人就认为，越多的并联小电阻，ESR越低，效果越好。理论上是如此，但是要考虑到电容接脚焊点的阻抗，采用多个小电容并联，效果并不一定突出。
3.ESR越低，效果越好。
结合我们上面的提高的供电电路来说，对于输入电容来说，输入电容的容量要大一点。相对容量的要求，对ESR的要求可以适当的降低。因为输入电容主要是耐压，其次是吸收MOSFET的开关脉冲。对于输出电容来说，耐压的要求和容量可以适当的降低一点。ESR的要求则高一点，因为这里要保证的是足够的电流通过量。但这里要注意的是ESR并不是越低越好，低ESR电容会引起开关电路振荡。而消振电路复杂同时会导致成本的增加。板卡设计中，这里一般有一个参考值，此作为元件选用参数，避免消振电路而导致成本的增加。
4.好电容代表着高品质。
“唯电容论”曾经盛极一时，一些厂商和媒体也刻意的把这个事情做成一个卖点。在板卡设计中，电路设计水平是关键。和有的厂商可以用两相供电做出比一些厂商采用四相供电更稳定的产品一样，一味的采用高价电容，不一定能做出好产品。衡量一个产品，一定要全方位多角度的去考虑，切不可把电容的作用有意无意的夸大。
B. 电容爆浆之面面谈
爆浆的种类：
分两类，输入电容爆浆和输出电容爆浆。
对于输入电容来说，就是我是说的C1，C1对由电源接收到的电流进行过滤。输入电容爆浆和电源输入电流的品质有关。过多的毛刺电压，峰值电压过高，电流不稳定等都使电容过于充放电过于频繁，长时间处于这类工作环境下的电容，内部温度升高很快。超过泄爆口的承受极限就会发生爆浆。
对于输出电容来说，就我说的C2，对经电源模块调整后的电流进行滤波。此处电流经过一次过滤，比较平稳，发生爆浆的可能性相对来说小了不少。但如果环境温度过高，电容同样容易发生爆浆。爆，报也。采用垃圾东西自然要爆，报应啊。欲知过去因者，见其现在果;欲知未来果者，见其现在因。
电解电容爆浆的原因：
电容爆浆的原因有很多，比如电流大于允许的稳波电流、使用电压超出工作电压、逆向电压、频繁的充放电等。但是最直接的原因就是高温。我们知道电容有一个重要的参数就是耐温值，指的就是电容内部电解液的沸点。当电容的内部温度达到电解液的沸点时，电解液开始沸腾，电容内部的压力升高，当压力超过泄爆口的承受极限就发生了爆浆。所以说温度是导致电容爆浆的直接原因。电容设计使用寿命大约为2万小时，受环境温度的影响也很大。电容的使用寿命随温度的增加而减小，实验证明环境温度每升高10℃，电容的寿命就会减半。主要原因就是温度加速化学反应而使介质随时间退化失效，这样电容寿命终结。为了保证电容的稳定性，电容在插板前要经过长时间的高温环境的测试。即使是在100℃，高品质的电容也可以工作几千个小时。同时，我们提到的电容的寿命是指电容在使用过程中，电容容量不会超过标准范围变化的10%。电容寿命指的是电容容量的问题，而不是设计寿命到达之后就发生爆浆。只是无法保证电容的设计的容量标准。
所以，短时期内，正常使用的板卡电容就发生爆浆的情况，这就是电容品质问题。另外，不正常的使用情况也有可能发生电容爆浆的情况。比如热插拔电脑配件也会导致板卡局部电路电流、电压的剧烈变化，从而引发电容使用故障。
钽电容器设计指南 发布 前 言 本指南规定了电源类产品在设计生产中选择及使用钽电解电容时的基本原则、技术要求及注意事项。 本指南起草单位：XXXXXXXXXXXXXXXXXXXX 本指南主要起草人： 本指南主要审查人： 本指南批准人：
目 录 1范围 4 2规范性引用文件 4 3概述 4 3.1.钽电容器的简要说明 4 3.2.符号说明 5 4术语定义 5 4.1.容量 5 4.2.电压 6 4.3.损耗因子和损耗角正切(tgδ) 7 4.4.阻抗(Z)和等效串联电阻(ESR) 7 4.5. D.C.漏电流 7 5选择时应注意的基本要求 8 5.1.固体电解质钽电容应考虑的主要因素 8 5.2.非固体电解质钽电容器应考虑的主要因素 9 5.3.不同电路类型对钽电容器类型的选择使用要求 10 5.4.对使用容量的选择要求 10 6使用时应注意的基本要求 11 6.1.固体电解质钽电容（主要以片式钽电容为例） 11 6.2.非固体电解质钽电容器 17 7钽电容器使用方式不同时电容器参数变化规律说明 20 8钽电容器的故障率计算 21 9保护电路与可靠性设计 21 10关于钽电容器的一些问题及解决方案 22 10.1.液体钽电容器的漏液问题 22 10.2.液体钽电容器的耐反向电压问题 22 10.3.固钽“不断击穿”又“不断自愈”的问题 22 10.4.固钽有“热致失效”问题 23 10.5.固钽有“场致失效”问题 23 10.6.解决方案 23 10.7.ESR和波纹电流之间的关系以及波纹电流对电路设计者的重要性 23 10.8.钽电容器的保存限期 24 11钽电容选用及使用总结 24 11.1.电压及纹波特性 24 11.2.使用环境温度 24 11.3.频率特性 25 11.4.可靠性 25 12供应商 25
电容在电路中各种作用汇总 更多免费资料：畅学电子网 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不 同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路）
高中物理-电容器在交流电路中的作用练习 1．电容器导通交流电的实质是由于两极板间的电压在周期性地变化，使电容器反复地______和______，虽然电容器的两极板间并没有电流通过，但在连接电容器和电源的电路中却形成__________． 2．电容器对交流电的阻碍作用称为__________，它的大小跟__________有关，还跟交流电的______有关，即____________． 3．在电子技术中，在两级电路间串联一个电容器来阻止直流成分通过，这种电容器叫__________；在下级电路的输入端并联一个电容器，通过电容器滤除高频干扰信号，这种电容器叫__________． 4．电容器对交变电流影响的以下说法中正确的是( ) A．电容器对交变电流有阻碍作用 B．电容器对交变电流的阻碍作用越小，容抗就越大 C．电容器具有“通直流、隔交流，通低频、阻高频”的作用 D．电容器的电容越大，交变电流的频率越高，电容器对交变电流的阻碍作用就越小 5．如图1甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征是( ) 图1 A．图甲中R得到的是交流成分 B．图甲中R得到的是直流成分 C．图乙中R得到的是低频成分 D．图乙中R得到的是高频成分 【概念规律练】
知识点一电容器对交流电的导通作用 1．如图2所示，当开关打到直流电上，灯泡________，当开关打到交流电上，灯泡________． 图2 2．对电容器能通交变电流的原因，下列说法中正确的是( ) A．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流 B．当电容器接到交流电源上时，电容器两极板交替进行充电和放电，电路中才有交变电流 C．在有电容器的交流电路中，没有电荷定向移动 D．在有电容器的交流电路中，电容器不起作用 知识点二电容器对交流电的阻碍作用 3．如图3所示平行板电容器与灯泡串联，接在交流电源上，灯泡正常发光，则( ) 图3 A．把电介质插入电容器，灯泡一定变亮 B．把电容器两极板间距增大，灯泡一定变亮 C．把电容器两极板间距减小，灯泡一定变亮 D．使交流电频率增大，灯泡变暗 4．有两个电容分别为C1＝5μF和C2＝3μF的电容器，分别加在峰值一定的交流电源上，在下列各情况下，哪一种情况通过电容器的电流强度最大( ) A．在C1上所加交变电流频率为50Hz
陶瓷电容器简介及使用注意事项 1.分类 1类多层瓷介电容器，温度稳定性好，材料C0G或NP0（注意C0G里面的0是代表零，NP0里面的0也是代表零，不是英文字母O），随温度变化是0，偏差是±30ppm/℃、±0.3%或±0.05pF，这类电容量较小，耐压较低，主要用于滤波器线路的谐振回路中，但其中损耗小，绝缘电阻较高，制造误差J=±5% G=±2% F=±1%，执行标准：GB/T20141-2007 2类多层瓷介电容器，温度稳定性差，但容量大、耐压高， 例如：X7R 在-55℃～到+125℃内温度偏移±15%，X5R在-55℃～到+85℃内温度偏移也是±15%，Y5V在-30℃～到+85℃内温度偏移+22%～-82%，Z5U在+10℃～+85℃内温度偏移+22%～-56%，生产误差：K=±10%、M=±20%。 注意：生产电容器时产生的误差与温度偏差是不同的概念。 2类多层瓷介电容器主要用于旁路、滤波、低频耦合电路或对损耗和电容量稳定性要求不高的电路中，执行标准：GB/T20142-2007 2.在使用贴片电容器的PCB设计中，用于波峰焊的焊盘尺寸与用于回流焊的 焊盘尺寸不同，因为焊料的量的大小会影响零件的机械应力，从而导致电容器破碎或开裂。 3.在PCB设计时巧用适当多的阻焊层将2个或以上电容器焊盘隔开。 4.在靠近分板线附近，电容器要平行排列，即长边与分板线平行，减少分板 时的裂缝。 5.自动贴片机装配SMD时，适当的部位支撑PCB是完全必要的，单面板时和 双面板时支撑都要考虑两面SMD的裂缝。
6.在波峰焊工艺中，粘着胶的选用和点胶位置及份量直接影响SMD焊接后的 性能稳定性，胶的份量以不能接触PCB中焊盘为准。 7.焊接中使用助焊剂： 7.1如果助焊剂中有卤化物多或使用了高酸性的助焊剂，那么焊接后过多 的残留物会腐蚀电容器端头电极或降解电容器表面的绝缘。 7.2回流焊中如果使用了过多的助焊剂，助焊剂大量的雾气会射到电容器 上，可能影响电容器的可焊性。 7.3水溶助焊剂的残留物容易吸收空气中的水，在高湿条件下电容器表面 的残留物会导致电容器绝缘性能下降，并影响电容器的可靠性，所以，当选用了水溶性助焊剂时，要特别注意清洗方法和所使用的机器的清洗力。 7.4处理贴好电容器的板时，过程中温差不能超过100℃，否则会引起裂缝。 8. 焊料的使用量为电容器厚度的1/2或1/3. 9. 使用烙铁焊接时，烙铁头的顶尖直径最大为1.0mm，烙铁头尖顶不能直接 碰到电容器上，要接触在线路板上，加锡在线路板与电容器之间。 10. 在搬运和生产过程中，电容器包装箱应避免激烈碰撞，从0.5米或以上 高度落下的单个电容器可能会产生电容器瓷体破损或微裂，应不能在使用。 11. 储存条件： 温度范围：-10℃～+40℃ 湿度范围：小于70%（相对湿度） 存储期：半年 如果超过了6个月（从电容器发货之日算起），在使用电容器之前要对其进行可焊性检验，同时高介电常数的电容器的容量也会随时间的推移
最常用的电子元器件及使用常识 电阻 电阻在电路中用“R” 加数字表示,如:R1表示编号为 1的电阻。电阻在电路中的主要作用为 分流、限流、分压、偏置等。 1、参数识别:电阻的单位为欧姆(Ω ,倍率单位有:千欧(KΩ ,兆欧(MΩ等。换算 方法是:1兆欧 =1000千欧 =1000000欧 电阻的参数标注方法有 3种,即直标法、色标法和数标法。 a 、数标法主要用于贴片等小体积的电路,如: 472表示47×100Ω(即 4.7K ; 104则表示 100K b 、色环标注法使用最多,现举例如下: 四色环电阻五色环电阻(精密电阻 2、电阻的色标位置和倍率关系如下表所示: 颜色有效数字倍率允许偏差(% 银色 /x0.01±10 金色 /x0.1±5 黑色 0+0/ 棕色 1x10±1 红色 2x100±2
橙色 3x1000/ 黄色 4x10000/ 绿色 5x100000±0.5 蓝色 6x1000000±0.2 紫色 7x10000000±0.1 灰色 8x100000000/ 白色 9x1000000000/ 电容 1、电容在电路中一般用“C” 加数字表示(如 C13表示编号为 13的电容。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小, 电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2πfc (f表示交流信号的频率, C 表示电容容量电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法 3种。电容的基本单位用法拉(F 表示,其它单位还有:毫法 (mF 、微法(uF 、纳法(nF 、皮法(pF 。其中:1法拉 =103毫法 =106微法 =109纳法 =1012皮法容量大的电容其容量值在电容上直接标明, 如 10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000uF 1P2=1.2PF1n=1000PF数字表示法:一般用三位数字表示容量大小, 前两位表示有效数字,第三位数字是倍率。如:102表示 10×102PF=1000PF224表示 22×104PF=0.22uF 3、电容容量误差
电容器的基本特性是“通交流、隔直流”。所以在电路中可用作耦合、滤波、旁路、去耦…… 。电容器的容抗是随频率增高而下降；电感的感抗是随频率增高而增大。所以在电容、电感的串联或并联电路中，总会有一个频率下容抗与感抗的数值相等，这时就产生谐振现象。所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。用在振荡电路中，制作LC、RC振荡电路。滤波电容并接在整流后的电源上，用于补平脉冲直流的波形。 耦合电容连接在交流放大电路级与级之间作信号通路，因为放大电路的输入端和输出端都有直流工作点，采用电容耦合可隔断直流通过工作点，耦合电容其实就是起隔直作用，所以也叫隔直电容； 旁路电容作用与滤波电容相似，但旁路电容不是接在电源上，而是接在电子电路的某一工作点，用于滤去谐振或干扰产生的杂波； 滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。 如何选择电路中的电容 通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。当电源滤波电路直接供给放大器工作时，其容量越大音质越好。但大容量的电容将使阻抗从10KHz附近开始上升。这时应采取几个稍小电通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用 各种不同类型的电容器对音响音质的改善具有较大的影响。 1.滤波电容 整流后由于滤波用的电容器容量较大，故必须使用电解电容。滤波电容用于功率放大器 时，其值应为10000μF 以上，用于前置放大器时，容量为1000μF 左右即可。 当电源滤波电路直接供给放大器工作时，其容量越大音质越好。但大容量的电容将使阻 抗从10KHz 附近开始上升。这时应采取几个稍小电容并联成大电容同时也应并联几个薄 膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。 图 1 滤波电路的并联 2.耦合电容 耦合电容的容量一般在0.1μF~ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的 电容音质效果较好。 3.前置放大器、分频器等 前置放大器、音频控制器、分频器上使用的电容，其容量在100pF~0.1μF 之间，而扬 声器分频LC 网络一般采用1μF~ 数10μF 之间容量较大的电容，目前高档分频器中采 用CBB电容居多。 小容量时宜采用云母，苯乙烯电容。而LC 网络使用的电容，容量较大，应使用金属化 塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳 音质。 电容的基础知识 —————————————— 一、电容的分类和作用 电容(Ele ct ric ca pa ci ty)，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同： 按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐 二、电容的符号
电力系统电压与无功补偿 现代生产和现代生活离不开电力。电力部门不仅要满足用户对电力数量不断增长的需要，而且也要满足对电能质量上的要求。所谓电能质量，主要是指所提供电能的电压、频率和波形是否合格，在合格的电能下工作，用电设备性能最好、效率最高，电压质量是电能质量的一个重要方面，同时，电压质量的高低对电网稳定、经济运行也起着至关重要的作用。信息请登陆:输配电设备网 1. 电压与无功补偿 电压顾名思义就是电(力)的压力。在电压的作用下电能从电源端传输到用户端，驱动用电设备工作。 交流电力系统需要电源供给两部分能量，一部分将用于作功而被消耗掉，这部分电能将转换为机械能、光能、热能或化学能，我们称为“有功功率”。另一部分能量是用来建立磁场，用于交换能量使用的，对于外部电路它并没有作功，由电能转换为磁能，再由磁能转换为电能，周而复始，并没有消耗，这部分能量我们称为“无功功率”，无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运转。在电力系统中，除了负荷无功功率外，变压器和线路的电抗上也需要大量无功功率。 国际电工委员会给出的无功功率的定义是：电压与无功电流的乘积为无功功率。其物理意义是：电路中电感元件与电容元件活动所需要的功率交换称为无功功率。信息来 自:https://www.doczj.com/doc/1b9833516.html, 电容和电感并联接在同一电路时，当电感吸收能量时，正好电容释放能量;电感放出能量时，电容正好吸收能量。能量就在它们中间互相交换。即电感性负荷所需的无功功率，可以由电容器的无功输出得到补偿，因此我们把具有电容性的装置称为“无功补偿装置”。 电力系统常用的无功补偿装置主要是电力电容器和同步调相机。信息来 源:https://www.doczj.com/doc/1b9833516.html, 若电力负荷的视在功率为S，有功功率为P，无功功率为Q，有功功率、无功功率和视在功率之间的关系可以用一个直角三角形来表示，以有功功率和无功功率各为直角边，以视在功率为斜边构成直角三角形，有功功率与视在功率的夹角称为功率因数角。有功功率与视在功率的比值，我们称为功率因数，用cosf表示，cosf = P/S。它表明了电力负荷的性质。 P = UIcosf Q = UIsinf
钽电容器使用指导 基础特征 1.电容量以标称电容量C n表示，单位为uF,为避免电源频率的影响，使用100Hz或120Hz 并采用串联等效电路测量，标准测量电压为U_= 2.20-1.0V（有效值）或更低，测量温度为25℃，允许15℃~35℃范围内变动。 2.电容量允许偏差 表示与标称电容量值的允许差异 用符号表示为：K：±10%，M：±20%Q：-10%~+30% 3.损耗角正切值tgδ 由于电容器的结构存在电阻，在春联等效电路是可以用电器对频率的响应Xc=1/2πfc和等效串联电阻ESR来表示损耗，即tgδ=ESR/Xc 损耗角正切值是在0.5VAC120Hz下测试算成百分比 4.额定电压 表示为可连续施加在电容器上的最大DC电压。用V R或V R表示，单位：伏（V）。 5.漏电流 漏电流测量须连接1KΩ电阻，施加额定电压5min读数，标准漏电流是不大于容量乘以额定电压再乘以一个常数。 6.等效串联电阻 串联等效电阻是电容器在串联等效回路中所测得的电阻，测量频率为100KHz。 7.使用温度范围 使用温度范围-55℃~125℃，额定电压下最大使用温度为+85℃，大于85℃时最大允许施加电压是类别电压，在各型号说明书另有规定。类别电压约为额定电压的0.65倍。 使用说明 1.使用电压 电容器的故障受使用电压和额定电压的比率影响很大，设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。 使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的1/3以下，使用其他电路时，请将使用电压设立在额定电压的2/3以下。
在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其他电容器放电。 钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。 2.反向电压 固体钽电容器为极性电容器，一般不允许加反向电压，不得已的情况下，允许在短时间内施加小量的反向电压，其值为2.5℃时不大于10%U R或1V（取小者）。 如果长期在有反向电压请先用双极性电容器。CA30型、CA35型等非固体钽电容器不能承受反向电压，在测量过程中如不慎使用钽电容器承受了不应有的反向电压，则该电容器报废处理，即使各参数当时测试仍然合格。禁止使用万用表电阻档对钽电容器或其本身进行不分极性的电阻测试。 3.失效率的影响因素 实际所加钽电容两端的电压越低于额定电压，钽电容器的失效也越低。钽电容器的失效率在85℃额定电压下最大允许负载条件下评定的，在实际电路中，往往存在电压或电流的峰值冲击及纹波电流，为了使钽电容器使用具有高可靠性，推荐使用电压为额定电压的1/2.对于大于85℃环境条件下，要以类别电压为基准，进行降压设计，类别电压约为额定电压的0.65倍。影响失效的另一因素是接在电容器上的串联电阻，在电路中通电容器串联的电阻越大，失效率也就越低。 失效率等级：2.0%/1000h表示为L；1.0%/1000h表示为M；0.1%/1000h表示为P；0.01%/1000h 表示为R；0.001%/1000h表示为S 4.纹波电流 直流偏压与交流分压峰值之和不得超过电容器的额定电压。交流负峰值与直流偏压之和不得超过电容器所允许的反向电压值。纹波电流流经电容器产生有功率损耗，导致产品自身温度增加致使热击穿概率增大，有必要在电路中对纹波电流或电容器允许功率损耗进行限制。各种非固体钽电容器按壳号允许最大纹波电流的有效值（+85℃40KHz0.66U R)见表1，在不同的使用电压，频率下纹波电流系数参见表2。
电容在各种常见电路中作用汇总 （1）电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 （2）比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! （3）基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 （4）阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 （5）模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） （6）基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路） 当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路） （7）请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. （8）请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?
钽电容基本结构和生产工艺 固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2,通过石墨层作为引出连接用钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。 2.1.基本结构 二、固体钽电解电容生产工艺 固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由钽丝引出，传统的负极是固态MnO2，目前最新的是采用聚合物作为负极材料，性能优于MnO2。 钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。 1、生产工艺流程图成型→烧结→试容检验→组架→赋能→涂四氟→被膜→石墨银浆→上片点胶固化→点焊→模压固化→切筋→喷砂→电镀→打标志→切边→漏电预测→老化→测试→检验→编带→入库 2、主要生产工序说明 2.1成型工序：该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。 2.1.1什么要加粘接剂？ 为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。
2.1.2加了太多或太少有什么影响？ 如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。如果太少：起不到改善钽粉流动性的作用。拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。樟脑的加入会导致钽粉中杂质含量增加，影响漏电。每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。 2.1.3成型后不进行脱樟，可否直接放入烧结炉内进行烧结？ 不行，因为樟脑是低温挥发物，如果直接放入烧结炉内进行烧结，挥发物会冷凝在炉膛、机械泵、扩散泵等排出管道内。 2.1.4丝埋入深度太浅会有什么影响？ 钽丝易拔出，或者钽丝易松动，后道工序在钽丝受到引力后，易导致钽丝跟部漏电流大。所以强调钽丝起码要埋入三分之二的钽坯高度以上，在成型时经常要检查。 2.1.5粉重误差太大分有什么影响？ 粉重误码差太大，导致容量严重分散，K（±10%）档的命中率会很低。成型时经常要称取粉重，误差要合格范围内（±3%）。如果有轻有重都是偏重或都是偏轻，可调整赋能电压或烧结温度。如果有轻有重，超过误差范围，要调整成型机，并将已压钽坯隔离，作好标识，单独放一个坩埚烧结。 2.1.6密要均匀不能有上松下紧，或下紧上松的现象。否则会导致松的地方耐压降低。钽坯高度要在允许差范围内。 2.1.7成型注意事项： （1）粉重 （2）压密 （3）高度 （4）钽丝埋入深度 （5）换粉时一定要将原来的粉彻底从机器内清理干净。 （6）不能徒手接触钽粉、钽坯，谨防钽粉、钽坯受到污染。杜绝在可能有钽粉的部位加油。 （7）成型后的钽坯要放在干燥器皿内密封保存，并要尽快烧结，一般不超过24小时。 （8）每个坩埚要有伴同小卡，写明操作者、日期、规格、粉重等情况，此卡跟随工单一起流转，要在赋能后把数据记在工单上才能扔掉，以防在烧结、赋能、被膜出了质量问题可以倒追溯。 2.2烧结工序 1.烧结：在高温高真空条件下将钽坯烧成具有一定机械强度的高纯钽块。 2.目的：一是提纯，二是增加机械强度。 3.烧结温度对钽粉比容有什么影响？
不要轻视小小电容哦。他的作用很大，你看有没有用过他的电子产品不。。什么地方都有如果用得不好，死得难看的，所以首先介绍电容的作用 作为无源元件之一的电容，其作用不外乎以下几种： 1、应用于电源电路，实现旁路、去藕、滤波和储能方面电容的作用，下面分类详述之： 1）滤波 滤波是电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。 曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。 2）旁路 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。 3）去藕 去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。 4）储能 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出
电容器在交变电流的作用 ●教学目标 一、知识目标 1.知道交变电流能通过电容器，知道为什么电容器对交变电流有阻碍作用. 2.知道用容抗来表示电容对交变电流的阻碍作用的大小，知道容抗与哪些因素有关. 二、能力目标 1.培养学生独立思考的思维习惯. 2.培养学生用学过的知识去理解、分析新问题。 三、德育目标 培养学生有志于把所学的物理知识应用到实际中去的学习习惯。 ●教学重点 1.电容对交变电流的阻碍作用。 2.容抗的物理意义。 ●教学难点 容抗概念及影响容抗大小的因素. ●教学方法 演示实验+阅读+讲解 ●教学用具 电容器（“103μF、15 V”与“200μF、15 V”）2个、两个扼流圈、投影片、投影仪。 课时安排 1课时 ●教学过程 电容对交变电流的影响 （1）交变电流能“通过”电容器 实验：把白炽灯和电容器串联起来分别接在交流和直流 电路里，引导学生观察现象。 提出问题： ①由此现象说明电容器对电流有什么影响？②交变电流是怎样“通过”电容器的呢 观察现象： 接通直流电源，灯泡不亮，接通交流电源，灯泡能够发光 思考讨论： 电容器对直流电来说是断路的，而对交变电流来说不再是断路的了。 （2）交变电流“通过”电容器的原理 交变电流在一个周期内,电容器的冲放电过程A、B、C、D
引导归纳： 电容器通过充电和放电电路中就有了电流，表现为交流通过了电路 在交变电流的每一个周期内，电容器冲放电两次形成的冲放电电流方向改变两次 当电压升高时，电荷向电容器的极板上聚集，形成充电电流；当电压降低时，电荷离开极板，形成放电电流．电容器交替进行充电和放电，电路中就有了电流，表现为交流“通过”了电容器． ［演示二］演示实验，电路如图所示. 观察实验现象：开关打到直流电上，灯泡不亮，开关打到交流电上，灯泡亮了. 结论：直流电不能通过电容器，交流电能够通过电容器. ［师问］电容器的两极板间是绝缘介质，为什么交流电能够通过呢？ 用CAI课件展示电容器接到交流电源上，充电、放电的动态过程.强调自由电荷并没有通过电容器两极板间的绝缘介质，当电容器接交变电源上时，正极板上的电子向负极板上流，使两极板上聚集电荷增加，形成充电电流.当电源电压降低时，负极板上的电子通过电源流向正极板，两极板上的电荷中和掉一部分，形成放电电流. ［演示］：将“1000μF,15 V”的电容器去掉，观察灯泡的亮度. 现象：灯泡比原来电路中接电容器时变亮. 说明：电容器对交变电流也有阻碍作用 容抗XC：表示电容器对交流电的阻碍作用大小，如同用电阻表示电阻器对电流阻碍作用大小，感抗表示线圈对交流电阻碍作用大小，单位都为：欧姆（Ω） 教师指出：容抗产生原因为“电容器极板上电荷的积累对电荷定向运动阻碍”. ［师问］那么容抗跟什么因素有关？ 学生：阅读教材内容. ［演示］将电路中的“1000μF”电容换成“200μF”电容器. 观察现象：灯泡比原来“接1000 μF”电容器时暗. 说明：容抗和电容器的电容值大小有关. 实验表明：电容器的电容大小和交变电流的频率决定容抗.电容越大，在同样电压下电容器容纳电荷越多，因此充放电的电流越大，容抗就越小.交流电的频率越高，充放电就进行得越快，充放电流越大，容抗越小.即电容器的电容越大，交变电流频率越高，容抗越小.电容器具有“通交流，隔直流”“通高频，阻低频”特点. 例题：如图所示电路中，如果交流电的频率增大，三盏电灯的亮度将如何改变?为什么? 解析：当交变电流的频率增大时，线圈对交变电流的阻碍作用增大，通过灯泡L1的电流将因此而减小，所以灯泡的L1亮度将变暗；而电容对交变电流的阻碍作用则随交变电流频率的增大而减小，即流过灯泡L2的电流增大，所以灯泡L2的亮度将变亮.由于电阻的大小与交变电流的频率无关，流过灯泡L3的电流不变，因此其亮度也不变， 板书设计 电容对交变电流的影响 （1）交变电流能“通过”电容器 （2）交变电流“通过”电容器的原理 （3）电容器对交变电流的阻碍作用 ①容抗 表示电容对交变电流的阻碍作用 ②容抗的大小：
电容在电路中的各种作用 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路）当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路） G、请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. H、请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?高手指点谢谢. 电容是聚集电荷的，你可把它想象成个水杯，充放电就是充放水。在充电过程中，电压是慢慢的上升的，放电反之。你只需检测电容两端电压就能实现延时。如充电，开始时，电容两端电压为零，随着充电时间延长，电压逐渐上升到你设定的电压就能控制电路的开关。当然，也可反过来利用放电。延时时间与电容容量、电容漏电，充电电阻，及电压有关，有时还要把负载电阻考虑进去。 I、阻容耦合，是利用电容的通交隔直特性，防止前、后级之间的直流成分引起串扰，造成工作点的不稳定。
电阻,电容,电感,二极管,三极管,在电路中的作用 电阻 定义：导体对电流的阻碍作用就叫导体的电阻。 电阻（Resistor）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。 电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。电阻的单位是欧姆，用符号“Ω”表示。欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。 电阻器的电气性能指标通常有标称阻值,误差与额定功率等。 它与其它元件一起构成一些功能电路，如RC电路等。 电阻是一个线性元件。说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R
常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。线性电阻的工作电压与电流的关系如图1所示。电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。但不管电阻是什么种类，它都有一个基本的表示字母“R”。 电阻的单位用欧姆（Ω）表示。它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。其换算关系为： 1MΩ=1000KΩ ，1KΩ=1000Ω。 电阻的阻值标法通常有色环法，数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即： 101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。 如果一个电阻上标为223，则这个电阻为22KΩ。电阻在手机机板上一般的外观示意图如图5所示，其两端为银白色，中间大部分为黑色。
贴片电容使用中的注意事项 (1)电容的工作电压必须低于额定电压，不得超过额定电压使用。例如工作电压为12V时，可选额定电压16~25V；工作电压为5V时，可选6~10V。另外电容器的电容量还与耐压值有关。例如片状钽电容耐压4~50V，0.1~4.7uF小容量电容有额定功率为50V的，而10uF以上，耐压至高于25V的就很少见到，因此，在进行电路设计时应引起注意。 (2)应合理的选择电容器精度及材料类别。市售的片状电容器的精度在103以下的，其精度可达J级（±5%）；在103以上则J级较少，以K级（±10%）居多；在104以上则以M级（±20%）为主。例如，在谐振回路中，为保证性能稳定，要采用C0G Ⅰ类材料及J级片状多层陶瓷电容器；如在IC的电源正端往往要连接一个0.1PF的旁路电容，则可选Ⅲ类材料，M级精度的片状多层陶瓷电容器。这样既能保证产品精度要求，又能降低产品成本。 (3)市场上尺寸代码为0805片状电容器的容量规格（系列）最齐全，而0603一些偏僻的容量可能会缺货。在生产批量不太大的时候，为防止市场缺货而影响生产，可以将焊盘稍作延伸，使它能适用于0603及0805，避免造成因缺件而停产。 (4)片状多层陶瓷电容器都是卷装的，型号在带盘上，而电容器上无任何标志。虽然可以用测量的方法知道其容量，但是很难区别材料类别的精度等级，因此在使用过程中，尤其是手工装配时务必小心。 (5)敞开式片状微调电容器不能用波峰焊，而封闭式片状微调电容器可用波峰焊。 (6)在国外的不少电路图中，往往可见“OS——CON”商标的电容器，它就是日本SANYO(三洋)公司生产的有机半导体铝固体电解电容器。它最大的特点是虽然是电解电容，但却有与薄膜电容器相同的高频特性；其次是等效串联电阻小，并且对温度不敏感；第三是可通过更大的纹波电流。例如,用30uH及1500uF/10v铝电解电容器组成LC滤波器时，若采用OS-CON电解电容(L不变),只要22uF/20V的电容就可以达到效果。 另外，有可能看到一个大容量的普通铝电解电容器并联一个小容量的OS-CON电解电容。这是因为OS-CON的ESR低，并联后其ESR更低，但小容量的OS-CON电解电容却可通过大部分的纹波电容电流，从而获得极好的滤波效果，使输出纹波电压减小很多，并且可减少损耗。 (7)片状电容器普遍采用多层结构，在使用时有些人采用烙铁手工焊接，此时一定要注意焊接速度，避免过热，造成基化端头因温差大而断裂，使容量下降。 (8)片状电容器使用的是陶瓷基片，薄而脆。有些电路板较薄，安装时受力不均匀会变形，很容易造成电容器折断。解决的方法除了改进设计工艺外，还可在容易造成折断的地方改用管状电容，因为管状电容强度高，不易折损。
电容的作用： 电源滤波时，采用大小电容相并联的电路，104即0.1uF L、运放的多级交流放大电路如何选用电容耦合？ 其实很间单，一般瓷片电容就可搞定。要效果好的话可选用钽电容。按照你输入信号的频率范围高频的可选用103,104容值的电容，对于较低频率的交流信号可选用22uF左右的电解电容。 T、旁路电容和滤波电容，去耦电容分别怎么用?，可以举一些实例说明 答：这三种叫法的电容，其实都是滤波的，只是应用在不同的电路中，叫法和用法不一样。 滤波电容，这是我们通常用在电源整流以后的电容，它是把整流电路交流整流成脉动直流，通过充放电加以平滑的电容，这种电容一般都是电解电容，而且容量较大，在微法级。 旁路电容，是把输入信号中的高频成份加以滤除，主要是用于滤除高频杂波的，通常用瓷质电容、涤纶电容，容量较小，在皮法级。 去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。它的容量根据信号的频率、抑制波纹程度而定。 电容在电路中各种作用汇总 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的）F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路） 当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两
