电能计量柜标准
1 主题内容和适用范围
本标准规定了电力用户处户内计费用的整体式和分体式电能计量柜的基本技术要求、试
验方法、检验规则，以及其包装、储运和标志等。
本标准适用于交流50Hz、额定电压0.38～35kV、额定电流20～1000A，与电力用户供
电线路配合使用的相同结构型式的金属封闭式高、低压整体式电能计量柜和对0.38～220kV 电力用户供电线路进行远方电能计量的金属封闭式低压分体式电能计量柜的设计、制造验收。其它形式的计费用电能计量柜可参照执行。
条文中，凡名“整体式”者仅适用于对整体式电能计量柜的规定；不指名者，则对整体
式和分体式电能计量柜均适用。
2 引用标准
GB191 包装储运图示标志
GB311.1 高压输变电设备的绝缘配合
GB311.2 高电压试验技术第一部分一般试验条件和要求
GB311.3 高电压试验技术第二部分试验程序
GB311.4 高电压试验技术测量装置
GB763 交流高压电器在长期工作时的发热
GB1207 电压互感器
GB1208 电流互感器
GB2681 电工成套装置中的导线颜色
GB2682 电工成套装置中的指示灯和按钮颜色
GB2706 交流高压电器动热稳定试验方法
GB3309 高压开关设备常温下的机械试验
GB39063～35kV 交流金属封闭开关设备
GB4028 外壳防护等级的分类
GB7251 低压成套开关设备
GB11022 高压开关设备通用技术条件
GB3924 交流有功和无功电度表
GBJ63 电力装置的电测量仪表装置设计规范
JB616 电力系统二次电路用屏(台)通用技术条件
JB3084 电力传动控制站的产品包装与运输规程
JB3977 电力系统二次电路用屏(台)基本检查与试验方法
SD109 电能计量装置检定规程
3 术语
3.1 电能计量柜
对计费电力用户用电计量和管理的专用柜。
3.2 整体式电能计量柜
为电能计量柜组成形式之一。其所有的电器设备和器件均装设于一个(或几个并列构成
一体)电气、机械结构组合的金属封闭高、低压柜(箱)内。
整体式电能计量柜分为固定式和可移开式两种。
3.2.1 固定式电能计量柜：为整体式电能计量柜的系列之一，柜中所有电器设备和器件安装
后不可移动。
3.2.2 移开式电能计量柜：为整体式电能计量柜中的系列之二，俗称手车式柜或抽出式柜，其中部分(或全部)电器设备和器件装在小车上或抽屉中，检修或必要时，小车或抽屉可以拉出，离开柜体。
3.3 分体式电能计量柜
为电能计量柜组成形式之二。其电气一次设备与电气二次设备是分离的，其中，电能计
量仪表和控制、信号、试验等辅助单元电气器件装设于一个(或几个并列构成一体)电气、机械结构组合的金属封闭低压柜(箱)内，以电缆与电流、电压互感器或电能计量互感器柜相连接。
3.4 测量专用电流互感器
专为电能计量仪表提供电流量信息的测量电流互感器。
3.5 测量专用电压互感器
专为电能计量仪表提供电压量信息的测量电压互感器。
3.6 专用电能表
用以完成非常规计量并具有特殊功能的电能表。如多费率电能表、最大需量电能表、多
功能电能表等。
3.7 电力负荷控制设备
用以对电力用户的用电负荷、用电量进行监督、管理和控制的专用电气设备。
3.8 失压计时器
计算并显示计量单元的各相电压电路失压时间的专用电气器件。
3.9 试验接线盒
用以对电能计量仪表进行试验或更换而不影响电能计量成套设备正常工作的试验接线
专用电气器件。
3.10 电能表专用夹具
能固定各种不同安装尺寸电能表的支架式专用夹具。
3.11 计量单元
在电能计量柜中，用以完成电能计量功能的所有电气、机械器件的组合。
3.12 辅助单元
在电能计量柜中，用以供给控制和信号电源；完成控制、信号报警、防误操作联锁、现
场调试以及工作状况检查等辅助性功能的所有电气、机械器件的组合。
3.13 适用于Ⅰ类电力用户的电能计量柜
为月平均用电量106kW·h 及以上或用户变压器容量2000kV A 及以上的电能计量柜。
3.14 适用于Ⅱ类电力用户的电能计量柜
为月平均用电量105～106kW·h 或用户变压器容量315～2000kV A，在高压侧作计量点
的电能计量柜。
3.15 适用于Ⅲ类电力用户的电能计量柜
为月平均用电量105kW·h 以下或用户变压器容量315kV A 以下高压侧作计量点，或用
户变压器容量315kV A 及以上低压侧作计量点的电能计量柜。
3.16 适用于Ⅳ类电力用户的电能计量柜
用户变压器容量为315kV A 以下低压侧作计量点的电能计量柜。
4 产品分类和型号
整体式和分体式电能计量柜，分为固定式和可移开式两个系列，其分类和型号为：
5 技术要求
5.1 使用条件
5.1.1 环境空气温度不高于40℃，不低于-5℃，且24h 内平均温度不超过35℃。
5.1.2 20℃时，相对湿度不高于90%；40℃时，相对湿度不高于50%。
5.1.3 海拔高度：6～35kV 整体式电能计量柜不超过1000m；0.38kV 整体式电能计量柜不超过2000m。
5.1.4 地震烈度不超过8 度。
5.1.5 倾斜度：柜(箱)壳体倾斜不超过3°；电能计量仪表倾斜不超过1°。
5.2 特殊使用条件
下列任一情况均作为特殊使用条件，用户在订货时，应向制造厂特别提出并协商。
a.与第5.1.1～第5.1.5 条规定的条件不相同。
b.周围空气温度和压力剧变时，在柜(箱)内外会出现异常凝露。
c.周围空气被尘埃、烟雾、盐雾、蒸汽、腐蚀性放射性微粒严重污染。
d.易受霉菌或微生物侵蚀。
e.安装在有火灾、爆炸危险以及剧烈振动或冲击的场所。
5.3 外壳
柜(箱)的外壳为金属材料的封闭式结构。防护等级不应低于GB4028 的IP20 等级的规定。
5.4 安装方式
a.柜式结构为落地安装。
b.箱式结构，分为墙挂式和嵌墙式两种。
5.5 外形
a.整体式：由单个柜(箱)或由几个相邻排列的柜组(箱组)组合而成。其外形结构和尺寸应
与其配合使用的高、低压开关成套设备协调一致。
b.分体式：由单个柜(箱)或由几个相邻排列的柜组(箱组)组合而成。外形尺寸宜采用定
型柜(箱)的标准尺寸。
5.6 额定电压
5.6.1 整体式电能计量柜的额定电压：0.38kV、6kV、10kV、35kV。
5.6.2 分体式电能计量柜的额定二次电压：100V。
5.6.3 辅助单元的控制、信号额定电压
a.直流：48V、110V、220V。
b.交流：220V。
5.7 额定电流
5.7.1 整体式电能计量柜额定电流有：20A、30A、40A、50A、60A、70A、100A、160A、200A、315A、400A、500A、630A、800A、1000A，共十五种。
5.7.2 分体式电能计量柜额定电流：5A、1A 两种。
5.8 额定频率
额定频率为50Hz。
5.9 整体绝缘水平
整体绝缘水平应符合表 1 的规定。
表 1 整体绝缘水平
额定电压(kV) 0.38 6 10 35
一次电路设备额定短时工频耐受电压1min(有效值) 3 32 42 95
一次电路设备额定雷电冲击耐受电压(有效值) — 57 75 185
二次电路设备额定短时工频耐受电压1min(有效值) 2
5.10 温升
温升应符合GB3906 和GB7251 的规定。
5.11 测量专用电压互感器
对整体式电能计量柜的测量专用电压互感器技术要求：
a.额定一次电压：0.38kV、6kV、10kV、35kV。
b.额定二次电压为100V。
c.为两台接成V/V 形组合接线。
d.具有电能计量仪表和电力负荷控制设备用的两组专用二次绕组。
e.准确级分为0.2 级/0.5 级和0.5 级/0.5 级两种。
f.额定输出分为：10V A/10V A、15V A/15V A、20V A/20V A、25V A/25V A、30V A/30V A 五种。
g.二次负载的功率因数为0.3～0.5(感性)。
h.测量误差应符合GB1207 的规定。
5.12 测量专用电流互感器
电能计量柜的测量专用电流互感器的技术要求：
a.额定一次电流有20A、30A、40A、50A、60A、75A、100A、(150A)、160A、200A、(300A)、315A、400A、500A、(600A)、630A、(750A)、800A、1000A，共十九种。
注：括号中的数值为老产品。
b.额定二次电流分为1A、5A 两种。
c.具有电能计量仪表和电力负荷控制设备用的两组专用二次绕组。
d.准确级分为0.2 级/0.5 级、0.5 级/0.5 级、0.2S 级/0.5 级、0.5S 级/0.5 级四种。
e.额定输出分为5V A/5V A、7.5V A/7.5V A、10V A/10V A、20V A/20V A 四种。
f.二次负载的功率因数为0.8(感性)。
g.额定耐受短时热电流和动稳定电流应满足表2 规定。
表 2 额定耐受短时热电流和动稳定电流值
额定电压
(kV)
额定电流
(A)
额定短时热电流
(kA 有效值)
热电流持续时间
(s)
额定动稳定电
流
(kA 峰值)
20 5 2 12
30、40 7.5 2 20
50、60 10 2 25
75 15 2 40
100、(150)、160 20 2 50
200 20 2 55
(300)、315、400、
500
20 4 55
(600)、630、(750)、
800
32 4 80
10
1000 40 4 100
50 8 2 20
100 16 2 40
35 (150)、160 20 2 50
200 及以上20 2 50
注：括号中的数值为老产品。
h.测量误差应符合GB1208 的规定。
5.13 电能计量仪表
5.13.1 电能表的配置及安装设计应符合GBJ63 的规定。
5.13.2 电能表及专用电能表的标定电流宜采用下列规格：
a.直接接入式：5A、10A、20A、40A、80A。
b.经互感器接入式：0.2A、0.3A、0.5A、1A、1.5A、2.5A、5A。
5.13.3 电能计量仪表还应符合GB3924 等有关标准的规定。
5.14 计量单元中各电气设备的准确级配合
应符合表 3 的规定。
表3 适用于各类电力用户的电能计量柜计量单元中各电气设备
适用于各类电力用准确级
户的电能计量柜有功电能表无功电能表电压互感器电流互感器
Ⅰ0.5 2.0 0.2 0.2、0.2S
Ⅱ 1.0 2.0 0.2 或0.5* 0.2 或0.2S
0.5*
Ⅲ 1.0 2.0 0.5 0.5、0.5S
Ⅳ 2.0 3.0 0.5 0.5、0.5S
* 0.5 级的电压或电流互感器，在正常工作电压或负荷电流范围内及实际二次负载下，
其实际误差应符合0.2 级互感器的要求。
5.15 电能计量柜的允许综合误差
其限值见表4。
综合误差的测试条件为额定频率、额定电压、70%～100%额定电流、环境温度20±10 ℃。参考文件:自动化设备网https://www.doczj.com/doc/1b8132549.html,/quote/show.php?itemid=231
电能计量箱技术规范 （阻燃ABS材质） 1 、总则 1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。 1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下： 1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备； 2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求； 3. DL/T 448－2000 电能计量装置技术管理规程； 4．GB/T 16934-1997 电能计量柜； 5. DL/T 5137-2001 电测量及电能计量装置设计技术规程； 6. GB50254-96 电气装置安装工程低压电器施工及验收规范； 7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》 8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》 9. GB191 《包装储运图示标志》 10. GB2681 《电工成套装置中的导线颜色》 11. GB2682 《电工成套装置中的指示灯和按钮颜色》
供电所电能计量管理办法 为了进一步加强基层供电所电能计量管理工作，杜绝人为电能损失及工作漏洞，维护供用电双方的合法权益，适应新形势下的管理要求，根据《计量法》、《电能计量装置技术管理规程》的要求，结合我局实际，现制定本办法。 一、管理机构： 1、我局公司化改制后成立了计量所，是我局电能计量技术管理机构，负责全局电能计量装置及日常业务的管理工作。 2、各供电所负责编制辖区内0.4KV电网运行电能表的换验计划，并统一组织拆、装、校工作的实施。 3、供电所计量管理员，负责本所电能计量管理工作及计量装置的保管、领取及出库手续的办理。 4、各所计量员负责本所装、拆、移、换凭证的填写和计量资产台帐管理，并按要求统计上报。 5、计量员负责本所铅封钳的保管、领用登记工作。 二、工作要求： 1、各供电所要对辖区内的计量设备建立计量资产台帐，资产台帐的内容应包括：资产编号、名称、型号、规格、等级、出厂序号、厂家、校验日期、安装日期等；并能方便的进行查询和统计。 2、计量装置的安装必须符合《电能计量装置技术管理规程》的要求。推广使用性能优良的产品，坚决淘汰国家明令禁止和质量低劣的电能计量产品；对新装用户，要按照业扩报装程序准确测量负荷容量，合理配置计量设备，提高计量准确度。 3、按期保质保量的完成局下达的电能表换验任务，保证周期换验率达到100％。 4、严格坚持现场抄表，杜绝错抄、估抄、漏抄和错视倍率等现象的发生；经常进行用电营业普查，查偷漏、查电能表接线和准确度以及私增容量；并利用举报、频繁性突击检查等各种方式来杜绝违章用电和窃电。 5、现场工作时，必须核对凭证与现场实物是否相符，并检查计量设备接线是否正确无误，防止人为查错、事故发生。 6、严禁无工作凭证装、拆、移、换电能表及其他计量设备，凭证填写应字迹清楚，项目齐全（包括村、组、户名、倍率、厂名、表号、底度、用户签名、工作人签名、工作时间、经办人、审核人等） 7、严格铅封钳管理，建立铅封钳使用记录，使用人按要求签名登记，实行“谁封表，谁负责”的原则。 8、对临时用电户，由计量员提供备用电能表，开具装表凭证，工作人员严格按照《规程》标准装表，抄表、收费。 9、对发现的计量故障，各所必须在2日内处理完毕，影响供电的，必须按照服务承诺的时限恢复供电。 三、检查考核： 对各所电能计量管理工作中，发现下列情况之一者，将按照局《岗位经济责任制考核细则》进行考核： 1、无正当原因未完成局下达的电能表换验任务，未按时上报各类计量报表， 2、计量装置不符合安装技术规程要求，影响准确计量并造成损失的； 3、对发现的计量故障和接到计量故障通知，未按时限进行处理； 4、因工作人员麻痹大意，造成计量设备接线错误或损坏；
电气控制柜设计步骤内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
电控箱设计步骤 一、设计工艺 1、根据图纸（系统图、原理图）选主要部件； 2、按照功能、使用方法和制造标准排布主要器件； 3、根据排布结果选定箱（柜）尺寸（尽量选通用尺寸），校验器件排布结果； 4、根据图纸选其它辅助材料、元件； 5、绘制装配图、接线图，编制加工工艺卡； 6、采购所有器件、材料； 7、加工、或委托加工箱（柜）壳体； 8、按工艺卡装配主要器件，加工连接件、连接线； 9、按工艺卡装配附件、配件、接线； 10、整体装配完成，检验，试验（按产品生产标准要求项目进行）； 11、按标准及合同要求进行产品包装，附检验合格证、试验记录。 12、送货出厂。 二、设计规程规范要求。 1、熟读设计方案任务书。掌握任务书中几点重要信息及参数，如果是在大型项目中，设计任务书会以合同的技术附件形式出现。这样就关系到控制箱的先进程度和设计制造的成本控制。只要掌握控制的自动化程度就行了，这关系到你下面的选型等工作。 2、根据控制要求进行方案性设计。如果是较大的项目这可以升级为可行性研究。即使是小的电控系统，起码也要列出不少2种的方案设计，在方案设计过程中，
要有详细的计算说明书，这样为你的设备设计提供依据，也是设计是否合理，是否科学的关键。直接关系到你的制造成本。 3、进行设备控制设计，选择最佳的方案后，再进行设备设计，这个设计阶段，主要是设备的选型，选择各种合理元器件要注意以下几点： 1）要能实现设计任务中要求的控制功能。 2）要保证设备一定的先进性（在一些技术附件中为有具体说明）， 3）要控制好成本，不要盲目最求先进而造成不必要的成本浪费。 在确定所需要的各种元件设备后，就要进行原理图的设计，设计原理图时要根据自己的方案设计再结合所选电气元件的电气接线原理进行。 4、施工图设计。这里就不扯大工程设计步骤和要求了，单仅电控箱而言，根据所选元件的尺寸，综合考虑和选择电控箱的规格（国家有统一标准规格的电控箱柜台，也有非标的，非标的可根据你选择的电气元件进行规格设计）。 选择好或设计好电控箱的规格后，就可以进行箱内布置图的设计了，这个可以参照相关的电工工艺要求进行。 以下注意要点： 1）设备元件摆放布局合理、保证设备安全； 2）便于施工、检修等。 三、采购和安装调试规范要求。 1、根据上面的设备设计，设计出详细的材料清单，根据材料清单进行电气设备元件采购，这样就不会造成设备过剩浪费，或是设备出现短缺不足的现象。 2、根据上面的施工图设计，可以将采购回来的设备交予生产制造部门进行安装和接线了，并进行出场前的检验和测试。
电能计量装置检验规程 SD109—83 中华人民共和国水利电力部 关于颁发《电能计量装置检验规程》等 四种规程的通知 (83)水电技字第94号 我部1962年颁发的《电气测量仪表检验规程(试行)》，已委托西北电管局电力试验研究所等单位进行了修订。根据各方面的意见，现将原规程分订成《电能计量装置检验规程》和《电测量指示仪表检验规程》两本规程，并委托华北电管局电力试验研究所和华东电管局电力试验研究所等单位编写了《交流仪表检验装置检定方法》和《直流仪表检验装置检定方法》两本规程。经过两年来的试验、验证和讨论修改，现正式颁发，其名称及编号如下： 1.电能计量装置检验规程 SD109—83 2.电测量指示仪表检验规程 SD110—83 3.交流仪表检验装置检定方法SD111—83 4.直流仪表检验装置检定方法 SD112—83 以上规程从1984年7月1日开始执行。在执行中，如遇到问题，可随时函告我部。自执行之日起，原水利电力部1962年颁发的《电气测量仪表检验规程(试行)》作废。 1983年12月31日 本规程适用于电力系统中考核经济技术指标和计收电费的新装及运行中的电能计量装置(包括安装式感应系有功、无功电能表，最大需量表，以及与它们连用的电流、电压互感器及二次回路)和携带型精密电能表的检验。 1 电能计量装置的分类办法和检验周期 1.1 分类办法 考核技术经济指标和计收电费的电能计量装置按其计量的重要性分为四类。其类别和相应计量装置的准确度等级要求如表1所示。 1.2 检验周期 运行中的电能计量装置应分别按下列周期轮换和现场检验： a.Ⅰ类电能表：每3个月至少现场检验1次，每2～3年轮换1次； b.Ⅱ类电能表：每6个月至少现场检验1次，每2～3年轮换1次； c.Ⅲ类电能表：每年至少现场检验1次，每2～3年轮换1次； d.Ⅳ类电能表：三相电能表每2～3年轮换1次，单相电能表每5年轮换1 次； e.Ⅰ、Ⅱ类电能计量装置的电流互感器、电压互感器：每5年至少现场检验1次； f.用于量值传递的携带型精密电能表。供现场检验用的，每3～4个月检验1 次，经常使用的每6个月检验1次，其它的1年检验1次。 表1
电能计量柜标准 1 主题内容和适用范围 本标准规定了电力用户处户内计费用的整体式和分体式电能计量柜的基本技术要求、试 验方法、检验规则，以及其包装、储运和标志等。 本标准适用于交流50Hz、额定电压0.38～35kV、额定电流20～1000A，与电力用户供 电线路配合使用的相同结构型式的金属封闭式高、低压整体式电能计量柜和对0.38～220kV 电力用户供电线路进行远方电能计量的金属封闭式低压分体式电能计量柜的设计、制造验收。其它形式的计费用电能计量柜可参照执行。 条文中，凡名“整体式”者仅适用于对整体式电能计量柜的规定；不指名者，则对整体 式和分体式电能计量柜均适用。 2 引用标准 GB191 包装储运图示标志 GB311.1 高压输变电设备的绝缘配合 GB311.2 高电压试验技术第一部分一般试验条件和要求 GB311.3 高电压试验技术第二部分试验程序 GB311.4 高电压试验技术测量装置 GB763 交流高压电器在长期工作时的发热 GB1207 电压互感器 GB1208 电流互感器 GB2681 电工成套装置中的导线颜色 GB2682 电工成套装置中的指示灯和按钮颜色 GB2706 交流高压电器动热稳定试验方法 GB3309 高压开关设备常温下的机械试验 GB39063～35kV 交流金属封闭开关设备 GB4028 外壳防护等级的分类 GB7251 低压成套开关设备 GB11022 高压开关设备通用技术条件 GB3924 交流有功和无功电度表 GBJ63 电力装置的电测量仪表装置设计规范 JB616 电力系统二次电路用屏(台)通用技术条件 JB3084 电力传动控制站的产品包装与运输规程 JB3977 电力系统二次电路用屏(台)基本检查与试验方法 SD109 电能计量装置检定规程 3 术语 3.1 电能计量柜 对计费电力用户用电计量和管理的专用柜。 3.2 整体式电能计量柜 为电能计量柜组成形式之一。其所有的电器设备和器件均装设于一个(或几个并列构成 一体)电气、机械结构组合的金属封闭高、低压柜(箱)内。 整体式电能计量柜分为固定式和可移开式两种。 3.2.1 固定式电能计量柜：为整体式电能计量柜的系列之一，柜中所有电器设备和器件安装
电能表现场检验作业指导书 一、总则 1、适应范围 本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。 2、引用的标准和规程 a.JJG313-1994《测量用电流互感器检定规程》 b.JJG314-1994《测量用电压互感器检定规程》 c.JJG169-1993《互感器校验仪检定规程》 d.JJG1027-1991《测量误差及数据处理》 e.DL409-1991《电业安全工作规程》 f.DL/T448-2000《电能计量装置技术管理规程》 g.SD109-83《电能计量装置检验规程》 h.DL/T614-1997《多功能电能表》 i.DL/T725-2000《电力用电流互感器订货技术条件》 j.DL/T726-2000《电力用电压互感器订货技术条件》 k.JB/T5473-1991《仪用电压互感器》 3、名词和术语 3.1电能计量装置: 直接与电网连接用于计量电能量的一套装置,包括了电能表、计量用电压、电流互感器以及连接它们的二次回路的全部或其中的一部分。 3.2电能计量装置现场检验: 对电能计量装置在安装现场实际工作状态下实施的在线(电能表、电压互感器二次压降)或离线(电流、电压互感器)检测。 3.3电压互感器二次实际负荷: 电压互感器在实际运行中,二次所接的测量仪器以及二次电缆问及其与地线间电容组成的总导纳。
3.4电流互感器二次实际负荷: 电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。 3.5电压互感器二次回路压降 由于电压互感器二次回路电缆的电阻、刀闸和接点电阻造成相对于电压互感器二次端子与接入电能表对应端子之间的电压差,它是一个交流向量。 3.6合成误差: 计量用电流、电压互感器的比差和角差以及计量用电压互感器二次回路压降的正交分量、同相分量在测量功率时的误差合成。 3.7综合误差: 电能表误差和计量用互感器以及计量用电压互感器二次回路压降合成误差的代数和。 二、安全工作的一般要求 1、基本要求 1.1为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》。 1.2电气设备分为高压和低压两种: 高压电气设备:电压等级在1000V及以上者: 低压电气设备:电压等级在1000V以下者。 1.3工作人员工作中正常活动范围与带电设备的安全距离 电压等级(kV〉安全距离(m) 10及以下 0.35 20一35 0.60 60-110 1.50 220 3.00 330 4.00
电能计量管理制度 山东华盛化工有限公司 2014年10月
电能计量管理制度 为了提高电能计量装置的技术水平及管理水平，保证电能计量的准确、可靠、统一,特制定以下管理制度： 一、管理职责： 1、电气计量人员要严格执行国家计量工作方针、政策、法规及行业管理的有关规定，执行本矿电能计量管理的各项规章制度。 2、电能计量装置包括各种类型电能表、计量用电压、电流互感器及其二次回路、电能计量柜(箱)等，建立、完善电能计量装置台帐，使用、维护和管理本企业的电能计量标准。 3、开展电能计量装置的检定、安装和维护等工作。 4、做好本单位管辖范围以内的电能计量装置的现场检验、周期检定(轮换)、故障处理等工作。 二、库房管理 1、电能计量器具应区分不同状态(待验收、待检、待装、淘汰等)分区放置，并应有明确的分区线和标志。 2、待装电能计量器具还应分类、分型号、分规格放置。 3、待装电能表应放置在专用的架子或周转车上，不得叠放，取用应方便。 4、电能表放置应保持干燥、整洁、空气中不含有腐蚀性的气体。库房内不得存放电能计量器具以外的其他任何物品。 5、电能计量器具出、入库应及时进行登记，并备份电子文档，做到库存电能计量器具与计算机档案相符。 6、凡按购置计划购进的电能计量器具、仪器和设备,应由生计科和经营部人员在场开箱检查，进货的规格、型号是否正确；有无出厂合格证、试验数据和使用说明书等资料，开箱验收合格后，该批电能计量器具方可入库。若无资料及合格证、说明书者,不开箱验收。 7、对批量购进的电能计量器具，应从新购入的全部器具中抽出1％-10%（但不少于10只）进行验收，验收合格后方可入库、建帐、注册。若不合格或型号、规格不符，应通知经营部负责办理退货手续。 8、要求电能计量器具和设备应存放在室内支架上，每一间隔中叠放高度不允许超过五层，并且每上、下层应用衬垫物隔开，装在纸盒内的电能表和互感器叠放高度不允许超过十层。 9、领用的电能计量器具、仪器和设备，在检查型号、规格、数量及有关资料无误后入库， 库房必须按规格、型号填写出入库清册。 10、电能计量器具库房应按月盘存、汇总、清理领、退料凭证、电能计量器具资产管理卡，做到帐、卡、物相符，如有不符，及时清对解决。 11、新购入库的的电能计量设备应填写购置不需安装设备验收表，按照有关规定办理相关手续，并填写固定资产管理卡片。 12、库房应有专人负责管理，应严格执行库房管理制度。 三、档案资料管理 1、建立《电能表台帐》，台帐内容包括：规格型号、生产厂家、出厂编号、工区编号、购进日期、启用日期、校验记录、表底码（分段） 2、建立《电能表轮换登记表》内容包括：入库表、出库表、规格型号、出厂编
电气控制柜通电测试规范 2009-9-25 10:11:26 1 目的 为规范盘柜及其它电气装置的通电测试和调试工作，减少错误及事故的发生，保护设备及人身安全，特制订本规范。 2 适用范围 本规范适用于公司所有电气装置的通电测试及调试工作。 3 引用标准 GB50150－91 《电气装置安装工程电气设备交接试验标准》 GB50168－92 《电气装置安装工程电缆线路施工及验收规范及条文说明》 GB50169－92 《电气装置工程接地装置施工及验收规范及条文说明》 GB50170－92 《电气装置安装工程旋转电机施工及验收规范及条文说明》 GB50172－92 《电气装置安装工程盘、柜及二次回路施工及验收规范》 GB50258－96 《电气装置安装工程1KV及以下配线工程施工及验收规范》 GB50254－96 《电气装置安装工程低压电器施工及验收规范》 GB50259－96 《电气装置安装工程电气照明装置施工及验收规范》 4 定义 4.1 二次回路包括保护回路、控制回路、信号回路及测量回路等。 4.2 PLC（Programmable Logic Controller）可编程序逻辑控制器，国内习惯称作可编程序控制器。 5 总则 5.1 电气装置通电测试及调试应符合国家或行业有关标准的要求。 5.2 电气调试的主要内容是： 5.2.1 对项目全部电气设备和系统，包括一次、二次设备和各种控制设备及装置，在安装过程中及安装结束后的调整试验； 5.2.2 通电检查所有设备及装置的相互作用和相互关系； 5.2.3 按照生产工艺的要求对电气系统进行空载和带负荷下的调整试验； 5.2.4 调整设备使其在正常工况下和过度工况下都能正常工作；核对各种保护整定值； 5.3 人员及设施要求 电气装置通电测试和调试工作大多是带电工作，因此要特别注意人身和设备的安全。具体的要求如下： 5.3.1 通电测试和调试工作根据需要任命负责人，统一调度指挥各个辅助部门及人员的工作。 5.3.2 通电测试和调试的人员应掌握并遵守国家及行业颁布的有关电气安全的法律法规文件。如《电业安全工作规程》。 5.3.3 学习急救触电人员的方法。 5.3.4 调试人员使用的工具必须绝缘良好，且工作人员穿戴相应的绝缘用品。 5.3.5 盘柜在通电测试和调试前必须通过最终检查。 5.3.6 机柜及设备内部易对人身造成伤害的地方应有明显的警示标志和防护措施。
电能计量装置检验规程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
电能计量装置检验规程 ? SD 109—1983 ? ? 中华人民共和国水利电力部 ? 关于颁发《电能计量装置检验规程》等 四种规程的通知 ? （83）水电技字第94号 ? 我部1962年颁发的《电气测量仪表检验规程（试行）》，已委托西北电管局电力试验研究所等单位进行了修订。根据各方面的意见，现将原规程分订成《电能计量装置检验规程》和《电测量指示仪表检验规程》两本规程，并委托华北电管局电力试验研究所和华东电管局电力试验研究所等单位编写了《交流仪表检验装置检定方法》和《直流仪表检验装置检定方法》两本规程。经过两年来的试验、验证和讨论修改，现正式颁发，其名称及编号如下： 1.电能计量装置检验规程 SD109—1983 2.电测量指示仪表检验规程 SD110—1983 3.交流仪表检验装置检定方法 SD111—1983 4.直流仪表检验装置检定方法 SD112—1983 以上规程从1984年7月1日开始执行。在执行中，如遇到问题，可随时函告我部。自执行之日起，原水利电力部1962年颁发的《电气测量仪表检验规程（试行）》作废。
? 1983年12月31日 ? 目次 ? 1 电能计量装置的分类办法和检验周期 分类办法 检验周期 2 电能表的检验项目 3 电能表的技术要求及检验方法 直观检查 绝缘强度试验 起动试验 潜动试验 基本误差的测定 需量指示器的试验 走字试验 检验结果的处理 4 电能表的现场检验 检验项目 误差测定 接线检查 计量差错与不合理计量方式的检查 5 测量用互感器的检验

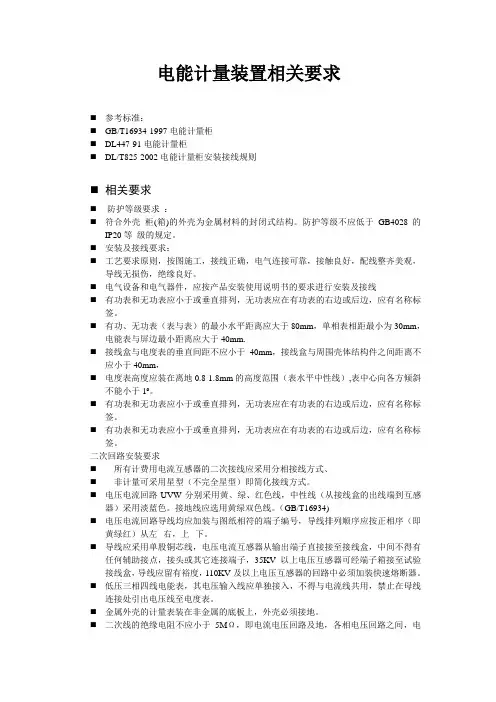

附件： 福建省电力有限公司电能计量柜技术条件 1范围 本技术条件规定了电能计量柜的主要技术要求。 本技术条件适用于福建省电力有限公司所属、合资联营各供电单位用于贸易结算电能计量柜的设计、使用、订货和验收。 2引用标准 下列标准所示条文均为有效，其所包含的条文，通过在本技术条件中引用而构成本技术条件的条文。以下标准均会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。 《电能计量柜》（GB/T16934-1997） 《电能计量装置安装接线规则》（DL/T825—2002） 《电能计量装置技术管理规程》（DL/T448-2000） 3技术要求 下列未提及的均应符合《电能计量柜》（GB/T16934-1997）、《电能计量装置安装接线规则》（DL/T825—2002）、《电能计量装置技术管理规程》（DL/T448-2000）的技术要求。 3.1计量柜设计选型 凡容量在100－315千伏安（不含315千伏安）且供电方案确定为低压计量的用户应采用低压计量柜方式计量，容量在315 –1–

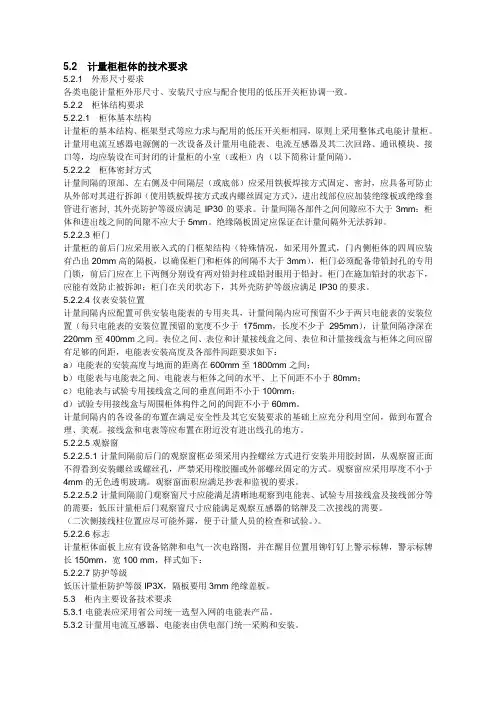

千伏安及以上的用户应采用高压计量柜方式计量。 3.2计量柜柜体的技术要求 3.2.1外形尺寸要求 各类电能计量柜外形尺寸、安装尺寸应与配合使用的高压、低压开关柜协调一致。 3.2.2柜体结构要求 3.2.2.1柜体基本结构 计量柜的基本结构、框架型式等应力求与配用的高、低压开关柜相同。计量用电能表、电压、电流互感器及其二次回路、失压计时仪、通讯模块、接口等，应装设在可封闭的计量柜的小室（或柜）内（户外安装的互感器除外）。 3.2.2.2柜体密封方式 计量柜体的顶部、左右侧及中间隔层（或底部）应采用铁板焊接方式固定、密封，禁止采用螺丝固定方式，进出线部位应加装绝缘板或绝缘套管进行密封。 3.2.2.3柜门 计量柜的前后门应采用嵌入式的门框架结构，柜门必须配备带铅封孔的专用门锁，每扇门应分别设有两对铅封柱或铅封眼用于铅封。 3.2.2.4仪表安装位置 柜内应预留不少于三只电能表的安装位置，柜内净深应不小于220mm，电能表的安装高度与地面的距离在600mm至1800mm –2–
电能计量管理考核制度 电能计量管理制度 电能计量器具是用能单位进行电能计量检测的物质基础，进行准确的计量器具数据检测是加强电能计量管理、提高电能利用率、减少资源消耗、保护环境的最有效途径，同时又是煤矿进行公平交易的重要保证。根据《中华人民共和国节约电能法》、《企业电能计量器具配备和管理导则》规定，用能单位应当加强电能计量管理，针对我矿用能计量器具的实际情况，制定如下管理规定： 一、加强领导，做好电能计量基础工作 节能环保办公室要加强电能计量工作的指导、督促完善计量管理制度。从加强电能计量管理、提高电能计量检测能力和发挥计量检测数据在节能降耗中的作用等方面入手，全面加强企业电能计量管理工作。 加强我矿电能计量管理，领导是关键，制度是保证，人员是基础。矿领导要重视电能计量工作，熟悉国家电能、计量管理方面的法律、法规、政策；要建立健全电能计量管理体系，形成相应的计量管理制度，包括电能计量管理机构职责及人员岗位责任制度、电能计量器具的管理制度、电能计量数据的管理等规章制度；安排专人进行电能计量管理工作，切实提高电能计量人员的综合素质，以适应现代电能计量管理的需要。
我矿要不断提高电能计量检测管理人员素质，提高电能计量器具的配备率和对电能计量检测过程的控制水平。要依据国家标准GB/T17167—1997《企业电能计量器具配备和管理导则》的要求，在生产经营的全过程配备满足生产经营需要的电能计量器具，并认真做好计量器具的检定、校准工作，确保计量器具的准确可靠。 各数据采集单位、人员要力求数据准确有效，充分发挥电能计量检测数据在生产经营、成本核算、电能平衡和电能利用状况统计分析等各项工作中的作用，用科学、准确的计量数据指导生产，通过量化考核发现工艺缺陷、管理漏洞和节能潜力，及时加以改进提高，把节能挖潜落到实处。 二、建立企业电能计量档案 计量器具的分类及校验：我矿的电能计量器具分为一级计量器具和二级计量器具，一级计量器具包括1台汽车衡，35KV变电站进线电度表；二级计量器具包括参与矿内考核各单位用电情况的电度表煤质化验仪器仪表。汽车衡由销售科按照国家规定外委有资质单位进行校验。35KV变电站进线电度表属济宁市电业局管辖，校验情况属济宁市，二级计量电度表、煤质化验仪器仪表由节能环保办公室联系外委有资质的单位进行校验。各计量仪表的校验证书由负责校验单位妥善保管，保存期限至少3年。 三、加强宣传，提高电能计量各级管理人员的技术素质
电气控制柜元件安装接线配线的规范（图解） 以下是一个图文并茂的配电柜接线工艺规范教程 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符（从材料计划、购买、入库、出库、到现场安装这一系列程序中，必须有相关图纸和材料计划表一一核对，这样就确保了每道工序的正确性）。 1.4 检查元器件有无损坏 1.5 必须按图安装(如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯0.6-2.0 电能计量仪表0.6-1.8 控制开关、按钮0.6-2.0 紧急操作件0.8-1.6 组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法 1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识 1.15 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目 b) 双重的标识
附件 福建省电力有限公司电能计量柜技术规范 1 范围 本技术规范规定了电能计量柜的主要技术要求。 本技术规范适用于福建省电力有限公司所属、合资联营各供电单位用于贸易结算电能计量柜的设计、安装、使用、订货和验收。 2 引用标准 下列标准所示条文均为有效，其所包含的条文，通过在本技术规范中引用而构成本技术规范的条文。以下标准均会被修订，使用本技术规范的各方应探讨使用下列标准最新版本的可能性。 《电能计量柜》（GB/T16934-1997） 《电能计量装置安装接线规则》（DL/T825—2002） 《电能计量装置技术管理规程》（DL/T448-2000） 《电测量及电能计量装置设计技术规范》（DL/T5137－ –3–
2001） 3 技术要求 下列未提及的均应符合《电能计量柜》（GB/T16934-1997）、《电能计量装置安装接线规则》（DL/T825—2002）、《电能计量装置技术管理规程》（DL/T448-2000）及《电测量及电能计量装置设计技术规范》（DL/T5137－2001）的技术要求。 3.1 计量柜设计选型 凡容量在100－315kVA（不含315 kVA）且供电方案确定为低压计量的用户应采用低压电能计量柜方式计量，容量在315 kVA及以上的用户应采用高压电能计量柜方式计量。 3.2 计量柜柜体的技术要求 3.2.1 外形尺寸要求 各类电能计量柜外形尺寸、安装尺寸应与配合使用的高压、低压开关柜协调一致。 3.2.2 柜体结构要求 3.2.2.1 柜体基本结构 –4–
计量柜的基本结构、框架型式等应力求与配用的高、低压开关柜相同。计量用电能表、电压、电流互感器及其二次回路、失压计时仪、通讯模块、接口等，应装设在可封闭的计量柜的小室（或柜）内（户外安装的互感器除外）。 3.2.2.2 柜体密封方式 计量柜体的顶部、左右侧及中间隔层（或底部）应紧固、密封，可防止从外部对其进行拆卸（推荐铁板焊接方式或内螺丝固定方式），进出线部位应密封（推荐绝缘套管或加装绝缘板方式），其外壳防护等级应满足IP30的要求。 3.2.2.3 柜门 计量柜的每扇柜门均应设置两对带有铅封眼的铅封柱，并有柜门锁紧装置（推荐采用专用门锁）。柜门在施加铅封的状态下，应能有效防止被拆卸；柜门在关闭状态下，其外壳防护等级应满足IP30的要求。 3.2.2.4仪表安装位置 柜内应预留不少于三只电能表的安装位置，柜内净深在 –5–
电能计量装置技术管理规程（） 电能计量装置技术管理规程 前言 本标准是根据原电力工业部年电力行业标准制定、修订计划项目(技综[]号文)的安排，对年发布的电力行业标准《电能计量装置管理规程》()进行的修订。 本标准是为适应社会主义市场经济和我国电力体制改革形势的需要，明晰管理权限及职责，积极采用国际标准()和国际先进的管理模式，提高电能计量装置的技术水平及管理水平，保证电能计量的准确、可靠、统一而修订的。 针对电力投资经营主体的变化，本标准首先明确了电网经营企业负责本供电营业区内业务归口管理，以供电企业为主管理计费用电能计量装置的原则；根据电能计量装置的重要程度和工作量的大小，将电能计量装置分类作了重大调整；根据市场经济对电能计量装置高准确度和高可靠性的要求，对电能计量装置配置提高了要求；借鉴国外管理模式，改变了过去居民用单相电能表由定期轮换为抽检等。 起草小组首先发文征询全国电力部门对规程的修改意见，共收回意见多条。在此基础上，起草小组于年月日完成编写大纲的起草与讨论。年月日完成征求意见稿，月日发出征求意见稿，共收回意见份。年月日完成讨论稿，月～日在浙江召开讨论会，会议对讨论稿给予基本肯定，并提出了进一步修改的意见。年月日完成送审稿，年月～日在绍兴市审查通过。参加人员有部分标委会成员、网省电能计量专责、科研、试验、设计单位和供电企业的代表共人。 本标准自生效之日起代替。 本标准的附录、、、、、是标准的附录。 本标准的附录、、、是提示的附录。 本标准由原电力工业部提出。 本标准由电力行业电测量标准化技术委员会技术归口。 本标准负责起草单位：河南省电力工业局。 本标准主要起草人：卢兴远、俞盛荣、徐和平、陈俪、张春晖。 本标准由电力行业电测量标准化技术委员会负责解释。 范围 本标准规定了电能计量装置管理的内容、方法及技术要求。 本标准适用于电力企业贸易结算用和企业内部经济技术指标考核用的电能计量装置的管理。引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 级交流电度表的验收方法 孤立批计数抽样检验程序及抽样表 和级直接接入静止式交流有功电度表验收检验 电力装置的电测量仪表装置设计规范 多功能电能表通信规约 交流电能表检定装置 计量标准考核规范 电测量仪表装置设计技术规程 电能计量装置检验规程
浙江省电力公司低压电能计量箱通用技术规范．
浙江省电力公司低压电能计量箱通用技术规范
浙江省电力公司 2012年4月 次目............................................................. 41 范围.
......................................... 52 规范性引用文件...................................................... 技术要求 3 .......................................... 53.1箱体结构整体组合式3.2.1 6 .............................. 单体计量箱3.2.2 7 .............................. 箱体材料7.3.2..........................................
外观性能8 ..........................................3.3进线方式.......................................... 93.4主要元器件...................................... 3.59 3.6导线 (9) 3.7 ........................................ 铜排链接101用户标签........................................ 03.80导线敷设槽.................................... 13.9 11........................................... 3.10断路器 产品铭牌...................................... 113.11 3.12工作接地.. (12)
******供电公司电能计量管理规定 1主题内容与适用范围 1.1本规定阐明了35kV及以下电压等级用于贸易结算的电能计量方式，电能计量装置分类，电能计量装置的配置原则，电能计量装置安装前后的管理，低压居民生活用电技术规范，资产管理，运行维护和故障处理，周期检定（轮换）和计量印证的使用管理等内容。 1.2本规定适用于******供电公司供电营业区域。 2引用依据 《xx电力法》 《电力供应与使用条例》 《供电营业规则》 《xx计量法》 《DL/T448-2000电能计量装置技术管理规程》 3电能计量方式 3.1高供高计范围 3.1.1 35kV供电，单台变压器受电容量在3150kVA及以上或者受电变压器为两台以上者，应在35kV侧计量电能。 3.1.2 10kV供电，单台变压器受电容量在630kVA及以上，或者受电变压器为两台以上且合计容量在630kVA及以上的，或者受电变压器为两台及以上且选用最大需量计算基本电费的，应在10kV侧计量电能。 3.1.3其他已具备在高压侧计量条件的客户。 3.2高供低计范围
3.2.1 35kV供电，单台受电变压器容量在3150kVA以下，可在10KV侧计量，对的变压器，亦可在 0.4kV侧计量电能。 3.2.2 10kV供电，单台受电变压器容量在630KVA以下，或虽然变压器在两台及以上，但变压器合计容量小于630KVA或非最大需量计算基本电费的，可在 0.4kV侧计量电能。 3.2.3高供低计的客户，在计算有、无功电量及最大需量时，应折算到高压侧。 3.3低供低计范围 凡在公用配电变压器或公用低压网路上供电的客户，均可在进户点附近装置电能计量设备。 4电能计量装置的分类 4.1运行中的电能计量装置按所计量电能量的多少和计量对象的重要程度分为五类： Ⅰ类电能计量装置： 月平均用电量500万kWh及以上或变压器容量为100kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。 Ⅱ类电能计量装置： 月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费用户、100MW及以上发电机、供电企业之间的电量交换点的电能计量装置。 Ⅲ类电能计量装置： 月平均用电量10万kWh及以上或变压器容量为315kVA（县级160kVA）及以上的计费用户、100MW以下发电机、发电企业厂(站)用电量、供电企业内部
电能计量装置检验规程 SD 109—1983 中华人民共和国水利电力部 关于颁发《电能计量装置检验规程》等 四种规程的通知 （83）水电技字第94号 我部1962年颁发的《电气测量仪表检验规程（试行）》，已委托西北电管局电力试验研究所等单位进行了修订。根据各方面的意见，现将原规程分订成《电能计量装置检验规程》和《电测量指示仪表检验规程》两本规程，并委托华北电管局电力试验研究所和华东电管局电力试验研究所等单位编写了《交流仪表检验装置检定方法》和《直流仪表检验装置检定方法》两本规程。经过两年来的试验、验证和讨论修改，现正式颁发，其名称及编号如下： 1.电能计量装置检验规程SD109—1983 2.电测量指示仪表检验规程SD110—1983 3.交流仪表检验装置检定方法SD111—1983 4.直流仪表检验装置检定方法SD112—1983 以上规程从1984年7月1日开始执行。在执行中，如遇到问题，可随时函告我部。自执行之日起，原水利电力部1962年颁发的《电气测量仪表检验规程（试行）》作废。 1983年12月31日 目次 1 电能计量装置的分类办法和检验周期 1.1 分类办法 1.2 检验周期 2 电能表的检验项目 3 电能表的技术要求及检验方法 3.1 直观检查 3.2 绝缘强度试验 3.3 起动试验 3.4 潜动试验 3.5 基本误差的测定 3.6 需量指示器的试验 3.7 走字试验 3.8 检验结果的处理
4 电能表的现场检验 4.1 检验项目 4.2 误差测定 4.3 接线检查 4.4 计量差错与不合理计量方式的检查 5 测量用互感器的检验 5.1 检验项目及检验设备 5.2 一般项目的技术要求及试验方法 5.3 误差测定 5.4 三相电压互感器的误差测定 5.5 电压互感器二次回路电压降引起的误差的测量 5.6 检验结果的处理 6 电能计量装置的综合误差的计算 6.1 互感器合成误差的计算 6.2 电压互感器二次回路电压降引起的误差 6.3 综合误差的计算 附录A（补充件）按原第一机械工业部标准《交流电能表》电（D）28－61生产的（包括1965年以前进口的）电能表，其基本误差和起动电流的规定 附录B（补充件）交流电能的典型计量方式 本规程适用于电力系统中考核经济技术指标和计收电费的新装及运行中的电能计量装置（包括安装式感应系有功、无功电能表，最大需量表，以及与它们连用的电流、电压互感器及二次回路）和携带型精密电能表的检验。 1 电能计量装置的分类办法和检验周期 1.1分类办法 考核技术经济指标和计收电费的电能计量装置按其计量的重要性分为四类。其类别和相应计量装置的准确度等级要求如表1所示。 表1

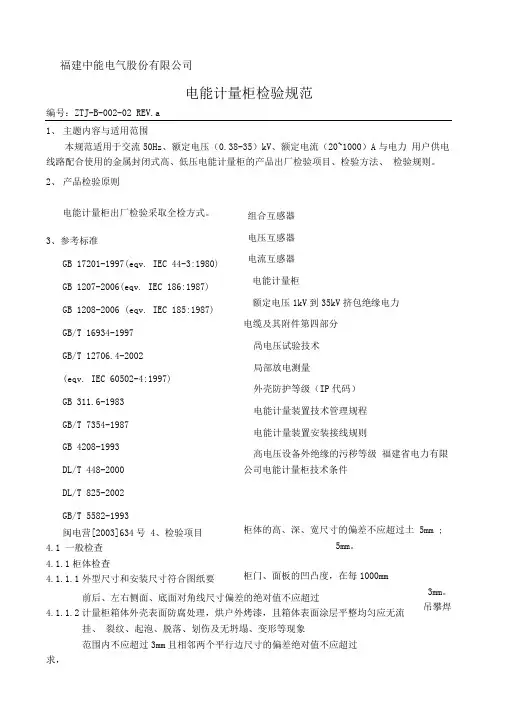

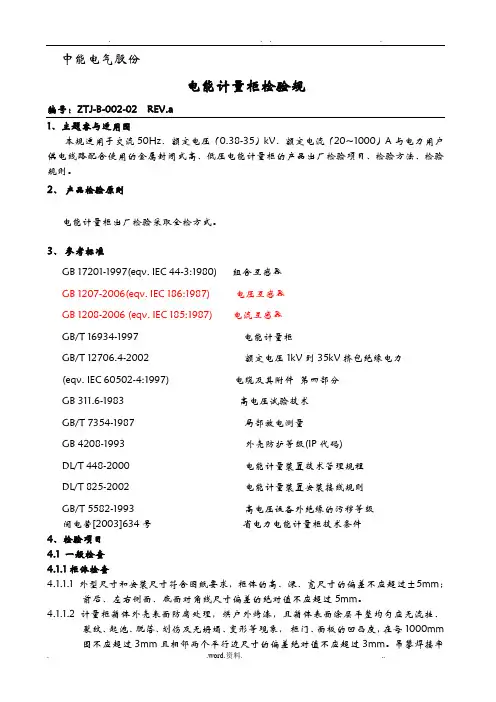

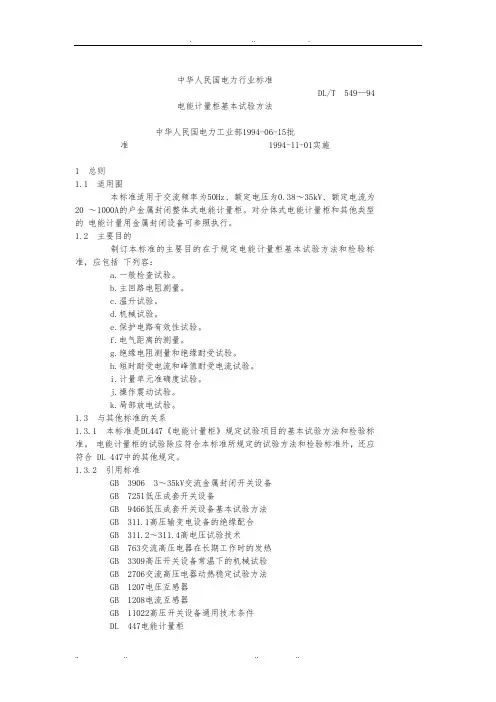

中能电气股份 电能计量柜检验规 编号：ZTJ-B-002-02 REV.a 1、主题容与适用围 本规适用于交流50Hz、额定电压（0.38-35）kV、额定电流（20~1000）A与电力用户供电线路配合使用的金属封闭式高、低压电能计量柜的产品出厂检验项目、检验方法、检验规则。 2、产品检验原则 电能计量柜出厂检验采取全检方式。 3、参考标准 GB 17201-1997(eqv. IEC 44-3:1980) 组合互感器 GB 1207-2006(eqv. IEC 186:1987) 电压互感器 GB 1208-2006 (eqv. IEC 185:1987) 电流互感器 GB/T 16934-1997 电能计量柜 GB/T 12706.4-2002 额定电压1kV到35kV挤包绝缘电力 (eqv. IEC 60502-4:1997) 电缆及其附件第四部分 GB 311.6-1983 高电压试验技术 GB/T 7354-1987 局部放电测量 GB 4208-1993 外壳防护等级(IP代码) DL/T 448-2000 电能计量装置技术管理规程 DL/T 825-2002 电能计量装置安装接线规则 GB/T 5582-1993 高电压设备外绝缘的污秽等级 闽电营[2003]634号省电力电能计量柜技术条件 4、检验项目 4.1 一般检查 4.1.1柜体检查 4.1.1.1 外型尺寸和安装尺寸符合图纸要求，柜体的高、深、宽尺寸的偏差不应超过±5mm； 前后、左右侧面、底面对角线尺寸偏差的绝对值不应超过5mm。 4.1.1.2 计量柜箱体外壳表面防腐处理，烘户外烤漆，且箱体表面涂层平整均匀应无流挂、裂 纹、起泡、脱落、划伤及无坍塌、变形等现象，柜门、面板的凹凸度，在每1000mm 围不应超过3mm且相邻两个平行边尺寸的偏差绝对值不应超过3mm。吊攀焊接牢固。
