贴片钽电容简述
贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机 。 钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(S o l i d T a n t a l u m)和非固体电解质钽电容。 其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
T a j系列贴片钽电容是A V X公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
贴片钽电容优点与缺点
优点：
?体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧
化膜的介电常数高，因此钽电容的单位体
积内的电容量大。
?使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工
作。一般钽电解电容器都能在－
50℃~100℃的温度下正常工作，虽然铝电
解也能在这个范围内工作，但电性能远远
不如钽电容。
?寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，
而且长时间工作能保持良好的性能 ?容量误差小
?等效串联电阻小(E S R),高频性能好缺点：
?耐电压不够高
?电流小
?价格高
贴片钽电容规格
A V X常规系列(T A J)贴片钽电容：容量和额定电压(字母表示封装大小)
电容量 85°C时D C额定电压（V R）
μF C o d e2.5V(e)4V(G)6.3V(J)10V(A)16V(C)20V(D)25V(E)35V(V)50V(T)
0.10104A A
0.15 0.22154
224
A
A
A/B
A/B
0.33 0.47 0.68334
474
684
A
A
A
A/B
A/B
B
B/C
B/C
1.0
1.5
2.2105
155
225A
A
A
A/B
A
A/B
A/B
A/B
A/B/C
A/B/C
B/C
C/D
C/D
3.3
4.7 6.8335
475
685A
A
A
A/B
A/B
A/B
A/B
A/B
A/B/C
A/B
B
B/C
B/C
B/C/D
C/D
C/D
D
D
10 15 22106
156
226
A
A
A
A
A/B
A/B
A/B/C
A/B/C
B/C/D
B/C
B/C
B/C/D
C/D
C/D
C/D
C/D/E
C/D
D/E
D/E
E
V
33 47 68336
476
686
A
A
A
A
B
A
A/B/C
B/C
A/B/C
B/C
B/C
B/C/D
C/D
C/D
C/D
C/D/E
D/E
D/E
D/E
E/V
D/E/V
E/V
V
100 150 220107
157
227
B
B
B/D
B
B/C
B/C/D
B/C
C/D
C/D/E
C/D
C/D/E
D/E
D/E
D/E/V
E/V
D/E/V
E/V
V
330 470 680337
470
680
D
C/D
D/E
C/D
D/E
D/E
D/E
D/E/V
E/V
D/E/V
E/V
1000 1500 2200108
158
228
D/E
D/E/V
V
D/E/V
E/V
V
封装尺寸：毫米（英寸）
C o d e E I A
C o d e
L±0.20
(0.008)
W+0.20
(0.008)
-0.10
(0.004)
H+0.20(0.008)
-0.10(0.004)
W1±0.20
(0.008)
A+0.30
(0.012)
-0.20
(0.008)
S M i n.
A3216-183.20(0.126)1.60
(0.063)
1.60(0.063)1.20(0.047)
0.80
(0.031)
1.80
(0.071)
B3528-213.50(0.138)2.80
(0.110)
1.90(0.075)
2.20(0.087)
0.80
(0.031)
1.40
(0.055)
C6032-286.00(0.236)3.20
(0.126)
2.60(0.102)2.20(0.087)
1.30
(0.051)
2.90
(0.114)
D7343-317.30(0.287)4.30
(0.169)
2.90(0.114) 2.40(0.094)
1.30
(0.051)
4.40
(0.173)
E7343-437.30(0.287)4.30
(0.169)
4.10(0.162)2.40(0.094)
1.30
(0.051)
4.40
(0.173)
V7361-387.30(0.287)6.10
(0.240)
3.45±0.30
(0.136±0.012)
3.10(0.120)
1.40
(0.055)
4.40
(0.173)
W1d i m e n s i o n a p p l i e s t o t h e t e r m i n a t i o n w i d t h f o r A d i m e n s i o n a l a r e a o n l y.
年份 Y e a r 年份代码 Y e a r
C o d e
2000 M
2001 N
2002 P
2003 R
2004 S
2005 T
2006 U
2007 Y 封装标示规格书
电压代码 V o l t a g e C o d e
额定电压 V (85°C ) R a t e d
V o l t a g e
F 2.5 G
4 L 6.3 A 10 C
16 D 20 E
25 V 35 T
50
钽电容采购需谨防伪劣产品
钽电容市场一直受到陶瓷电容和铝电解电容的挤压，加上其价格较高，所以整体市场份额不大。但其稳定、耐用的特性，使其也一直占据了电容市场的一部分，特别是去年整体市场形势一片大好，全球钽电容的需求量增幅达5-15%，需求形势的乐观带动了我国大陆和台湾地区的厂商纷纷增产或计划增产。然增产之后，钽电容市场竞争进一步激化，市场现状不甚乐观，伪劣钽电容产品也“应运而生”，一些不法商家正享受着因此带来的“猫腻”。
钽电容价格相对较高，其利润率相较于其他电阻、电容等微利产品也要高，因此，尽管其市场份额不及其他电容产品大，但是该市场还是吸引了不少不法商家的注意，将触角伸了进来。记者日前在深圳华
强北几大电子市场了解到，现在市场上不乏伪劣电容产品，其最大的特点是：便宜。
经过比较，我们发现，伪劣钽电容产品价格较原装钽电容产品的价格至少有30%以上的差价，这还是保守估算，有的不法商家干脆就拿伪劣产品拿正品卖！而另外一方面，也有一些中小厂商，为了节约成本，对伪劣钽电容产品非常亲睐。
据了解，目前伪劣钽电容产品由于占据价格的“绝对优势”，对现货市场原装钽电容价格的稳定造成了巨大的冲击。今年钽电容市场频频上演价格战，伪劣钽电容应该是罪魁祸首，低价竞争使得不少现货经销商利润进一步走低。
鉴于目前钽电容市场上伪劣产品肆虐的情况，采购商在采购时需更加留心辨认。原装钽电容产品的各种指标都会标明，包括耐压、耐温范围等参数。而容量上看，容量较大的电容会比容量较小的电容拥有更高的稳定性。目前来看，伪劣钽电容最喜欢在容量上做手脚，建议采购对其特别注意。
市场主流五种钽电容品牌介绍及选型比较
目前全球主要有以下五个品牌的钽电容：A V X、K E M E T、V I S H A Y、N E C、N I C H I C O N。
市场上的钽电容，分为黄钽和黑钽两种。黄钽品牌主要是：A V X K E M E T黑钽主要品牌是：N E C、N I C H I C O N。市场占有方面：A V X远高于K E M E T，N E C高于N I C H I C O N。
现在市场上的钽电价格变化比较大。A V X涨价20%--30%,K E M E T涨价15%-20%，N E C涨价10%--20%。
涨价的主要原因个人认为有这么几个原因：1.市场上原料钽价格上涨 2.劳动力成本的增加。
另外可能有朋友要问黄钽与黑钽的区别。简单来说，黑钽是开模将钽粉压成型，而黄钽，是在表面用聚氧树脂包裹而成。由于生产工艺的原因，黑钽的内部空间没有得到最有效的利用，所以黄钽能做的容量会比黑钽要大，也就是说有些黄钽能做到的规格型号，黑钽做不了。
另外，前面有朋友说到P o l y m e r，P o l y m e r现在主要是 A V X与K E M E T在做。P o l y m e r与比普通的二氧化锰的优势在于：普通的钽电他的实际使用电压一般是50%，P o l y m e r一般在80%以上。举个例子来说：100u f10v 的普通电容，在实际使用的时候，额定电压不能超过5V，如果使用P o l y m e r材料的电容，那么只需要100u f6.3v的。但由于价格问题，P o l y m e r现在在普通的电子产品上用的不是很多。我所知道的，在笔记本电脑上有些有用到。
A V X与K E M E T的优劣：A V X在军用，民用市场上的占有量都很大，在普通电容的市场上，A V X无论品质还是市场占有量都远强与K E M E T。价格上，A V X比K E M E T更贵。K E M E T他主要问题是其电容的耐压值不够，举例说：100u f10v的电容，测试的电压按道理应该能达到5V，但若真用5V电压去测试的话，很可能会击穿。P o l y m e r方面，K E M E T是强于A V X的。P o l y m e r最初是一家日本公司（名字忘记了）研究出来的，后被K E M E T买断了专利。A V X在P o l y m e r方面的研究开发人员，基本上是从K E M E T挖过来的。
至于V I S H A Y，其钽电容大多用于军工，其普通钽电容市场占有量比较少。
对于选型来说，A V X钽电主要有T A J、T P S、T P M、T C J、T L J、T H J、T R J、T A C、T L C等系列，常用的是T A J
系列。T P S系列是低阻抗系列。
钽电容的尺寸大小，有A、B、C、D、E、V、R、S、T、P、W、X、Y13种尺寸 电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从2.5V---50V。
钽电容选型介绍及外形尺寸 | | 2010年08月23日 | [字体：小大] | 点击推荐给好友 关键词：钽电容 一、钽电容介绍 钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。目前的工艺有干粉成型法和湿粉成型法两种。钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。 目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX 和VISHAY的产量最大，而且质量最好。 二、钽电容技术规格和选型（以VISHAY和AVX为例说明） （一）VISHAY 1、型号表示方法 293D 107 X9 010 D 2 W ① ② ③ ④ ⑤ ⑥ ⑦ ① 表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。 ② 表示电容的容量，范围从0.1UF----680UF ③ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M） ④ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V ⑤ 表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸 ⑥ 表示电容的焊点材料，一般是镍银，和钯银 ⑦ 表示包装方式，有两种包装方式，7寸盘和13寸盘
2、外形尺寸 3、容量与电压和尺寸的范围关系表 293D普通系列 593D低阻系列（通用低阻钽电容为100UF----470UF）
电解电容其作用 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 储能：储存电能，用于必须要的时候释放。 1uF/100V，0.1uF/100V，0.01uF/100V，0.0033uF/100V。以上为无感CCB电容。作用如下： 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 电容的其他性质 一、电容的分类和作用 电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同。按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐。 二、电容的单位 电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。 他们之间的具体换算如下： 1F＝1000000μF 1μF=1000nF=1000000pF 三、电容的耐压单位：V（伏特） 每一个电容都有它的耐压值，这是电容的重要参数之一。普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V 等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。 四、电容的种类 电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。 五、电容的特点 无感CBB电容 2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。 电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。容量大。高频特性不好。 电解电容器元件符号上带+号，+号代表意思 表示这种电容接入电路中时，+号极必须位于高电位，不能做低电位。这种电容一般用于直流电路中。
贴片钽电容封封装及规格和参数资料[复制链接] 贴片钽电容简述 贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。 Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。 固体钽电容特性 优点： 体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。 使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。 寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能 容量误差小 等效串联电阻小(ESR),高频性能好 缺点： 耐电压不够高 电流小 价格高 贴片钽电容封装、尺寸封装尺寸：毫米（英寸） 封装尺寸：毫米（英寸）
AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
AVX贴片钽电容标识

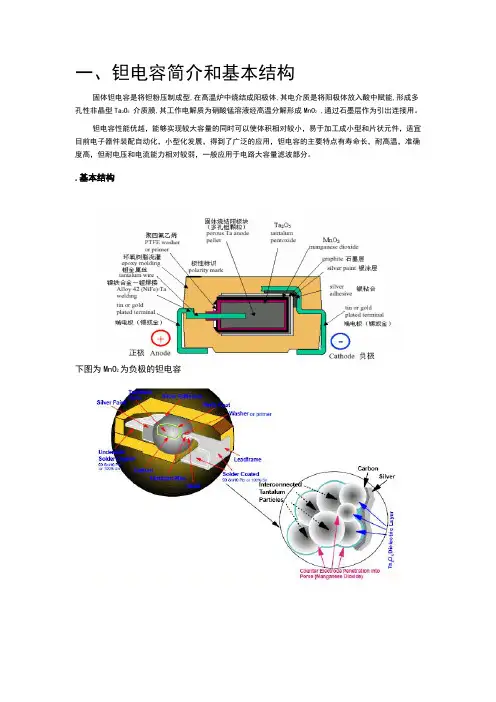

一、钽电容简介和基本结构 固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。 钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化，小型化发展，得到了广泛的应用，钽电容的主要特点有寿命长，耐高温，准确度高，但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。 2.1.基本结构 下图为MnO2为负极的钽电容
下图为聚合物（Polymer）为负极的钽电容
二、生产工艺 按照电解液的形态，钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺。 固体钽电解电容其介质材料是五氧化二钽；阳极是烧结形成的金属钽块，由 ，目前最新的是采用聚合物作为负极材料，性钽丝引出，传统的负极是固态MnO 2 。 能优于MnO 2 钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺 为例介绍如下。 一、生产工艺流程图 成型烧结试容检验组架赋能涂四氟被膜石墨银浆 上片点胶固化点焊模压固化切筋喷砂电镀打标志切边 漏电预测老化测试检验编带入库二、主要生产工序说明 （一）成型工序： 该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。 1、什么要加粘接剂？ 为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。 低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。 2、加了太多或太少有什么影响？ 如果太多：脱樟时，樟脑大量挥发，易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。如果太少：起不到改善钽粉流动性的作用。拌好后的钽粉如果使用时间较长，因为樟脑是易挥发物品，可适量再加入一点粘和剂。樟脑的加入会导致钽粉中杂质含量增加，影响漏电。每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存，以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。 3、成型后不进行脱樟，可否直接放入烧结炉内进行烧结？ 不行，因为樟脑是低温挥发物，如果直接放入烧结炉内进行烧结，挥发物会冷凝在炉膛、机械泵、扩散泵等排出管道内。 4、丝埋入深度太浅会有什么影响？ 钽丝易拔出，或者钽丝易松动，后道工序在钽丝受到引力后，易导致钽丝跟部漏
电容器的基本特性是“通交流、隔直流”。所以在电路中可用作耦合、滤波、旁路、去耦…… 。电容器的容抗是随频率增高而下降；电感的感抗是随频率增高而增大。所以在电容、电感的串联或并联电路中，总会有一个频率下容抗与感抗的数值相等，这时就产生谐振现象。所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。用在振荡电路中，制作LC、RC振荡电路。滤波电容并接在整流后的电源上，用于补平脉冲直流的波形。 耦合电容连接在交流放大电路级与级之间作信号通路，因为放大电路的输入端和输出端都有直流工作点，采用电容耦合可隔断直流通过工作点，耦合电容其实就是起隔直作用，所以也叫隔直电容； 旁路电容作用与滤波电容相似，但旁路电容不是接在电源上，而是接在电子电路的某一工作点，用于滤去谐振或干扰产生的杂波； 滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。 如何选择电路中的电容 通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。当电源滤波电路直接供给放大器工作时，其容量越大音质越好。但大容量的电容将使阻抗从10KHz附近开始上升。这时应采取几个稍小电通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用 各种不同类型的电容器对音响音质的改善具有较大的影响。 1.滤波电容 整流后由于滤波用的电容器容量较大，故必须使用电解电容。滤波电容用于功率放大器 时，其值应为10000μF 以上，用于前置放大器时，容量为1000μF 左右即可。 当电源滤波电路直接供给放大器工作时，其容量越大音质越好。但大容量的电容将使阻 抗从10KHz 附近开始上升。这时应采取几个稍小电容并联成大电容同时也应并联几个薄 膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。 图 1 滤波电路的并联 2.耦合电容 耦合电容的容量一般在0.1μF~ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的 电容音质效果较好。 3.前置放大器、分频器等 前置放大器、音频控制器、分频器上使用的电容，其容量在100pF~0.1μF 之间，而扬 声器分频LC 网络一般采用1μF~ 数10μF 之间容量较大的电容，目前高档分频器中采 用CBB电容居多。 小容量时宜采用云母，苯乙烯电容。而LC 网络使用的电容，容量较大，应使用金属化 塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳 音质。 电容的基础知识 —————————————— 一、电容的分类和作用 电容(Ele ct ric ca pa ci ty)，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同： 按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐 二、电容的符号
常用贴片元件封装 1 电阻： 最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类 1）贴片电阻的封装与尺寸如下表： 英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 2）贴片电阻的封装、功率与电压关系如下表： 英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V) 0201 0603 1/20W 25 0402 1005 1/16W 50 0603 1608 1/10W 50 0805 2012 1/8W 150 1206 3216 1/4W 200
1210 3225 1/3W 200 1812 4832 1/2W 200 2010 5025 3/4W 200 2512 6432 1W 200 3）贴片电阻的精度与阻值 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度， J －表示精度为5％、 F－表示精度为1％。 T －表示编带包装 阻值范围从0R-100M 2电容： 1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF 无极性电容下述两类封装最为常见，即0805、0603； 英制尺寸公制尺寸长度宽度厚度 0402 1005 1.00±0.05 0.50±0.05 0.50±0.05 0603 1608 1.60±0.10 0.80±0.10 0.80±0.10 0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1206 3216 3.20±0.30 1.60±0.20 0.70±0.20 1210 3225 3.20±0.30 2.50±0.30 1.25±0.30 1808 4520 4.50±0.40 2.00±0.20 ≤2.00 1812 4532 4.50±0.40 3.20±0.30 ≤2.50 2225 5763 5.70±0.50 6.30±0.50 ≤2.50 3035 7690 7.60±0.50 9.00±0.05 ≤3.00
电容知识介绍 一、电容的基础知识： 电容是一种最基本的电子元器件，基本上所有的电子设备都要用到。小小一颗电容却是一个国家工业技术能力的完全体现，世界上最先进的电容设计和生产国是美国和日本，我国自主力量还很薄弱，并且生产的产品也都以低档为主。 电容的基本单位为法拉（F），常用微法（μF）、纳法（nF）、皮法（pF）（皮法又称微微法）等，它们的关系是： 1法拉（F）= 106微法（μF） 1微法（μF）= 103纳法（nF）= 106皮法（pF） 1pF = 10-12F 1nF = 10-9F= 103 ×10-12F= 102pF 1uF = 10-6F= 106 ×10-12F= 105pF 104表示0.1uF，105表示1 uF， 106表示10uF，226表示22 uF。 电容的误差等级一般分为3级：I级±5%（J），II级±10%（K），III级±20%（M）0402封装：1.0mm长×0.5mm宽 0603封装：1.6mm长×0.8mm宽（60mil×0.0254=1.524mm，30mil=0.762mm）0805封装：2.0mm长×1.25mm宽（80mil×0.0254=2.032mm，50mil=1.27mm）1206封装：3.2mm长×1.6mm宽 1210封装：3.2mm长×2.5mm 宽 1812封装：4.5mm长×3.2mm宽 2010封装：5.0mm长×2.5mm 宽 2225封装：5.6mm长×6.5mm宽 2512封装：6.5mm长×3.2mm宽 A型钽电容：3.2mm长×1.6mm宽×1.6mm高 B型钽电容：3.5mm长×2.8mm宽×1.9mm高 C型钽电容：6.0mm长×3.2mm宽×2.5mm高 D型钽电容：7.3mm长×4.3mm宽×2.8mm高 E型钽电容：7.3mm长×4.3mm宽×4.0mm高
低ESR钽电容器中石墨和银浆的优选 摘要 顾客对以聚合物和二氧化锰为电解质的钽电容器的低ESR（等效串联电阻）特性有持续的需求。要生产出致密的阴极接触层，石墨和银浆的配方的优选就很重要。优选后的石墨和银浆具有良好的浸渍性并对被膜块起到良好的包覆作用。良好的石墨层和银浆层也可以在钽电容器的生产和表面安装过程中表现出良好的热稳定性和结合强度。 本文描述了石墨和银浆的关键特性。讨论了钽电容器生产过程中覆盖在电解质上的石墨和覆盖在石墨之上的银浆两者之间的相互影响。 可使用润湿角度测量方法、热稳定性变化和阳极块界面结合强度来解释石墨和银浆的特性。要使钽电容器获取理想性能，需要重点讨论一下石墨和银浆中碳、银浆、树脂和溶剂各自所起的作用。针对石墨和银浆特性对低ESR钽电容器生产提出一些建议。 1、前言 为获得低ESR钽电容器（以聚合物和二氧化锰作为电解质），有必要强调一下石墨和银浆在其中所起的作用。重点关注的是石墨和银浆的颗粒尺寸分布和形态，因为在烘干后所形成的薄膜层中，石墨和银浆需要形成良好的包覆状态才能有利于电连接。树脂的正确选择也是很重要的，它对内部ESR 以及ESR的稳定起到重要的作用。钽电容器在进行表面安装过程中，要经受远红外回流焊焊接；在这种回流焊过程中，石墨、银浆和树脂的良好包覆对钽电容器经受住260℃或更高温度起到很重要的作用。树脂热衰变会导致ESR出现较大的偏移，同时会引起钽电容器的机械性能失效。以前，树脂使用的是丙烯酸，现在已经被新型树脂所取代，其中包括环氧类树脂。通过温度重力分析（TGA）对这些原材料进行定量分析，可以说明热稳定性变化和ESR偏移的所导致的差异。 导电填充物（银或碳）和树脂之间比例对最终ESR有直接的关系。这种比例范围需要评价继而才能获得更低ESR。树脂低将会导致导电填充物分布不良。树脂太多又会压缩银或碳，继而导致导电层变薄。 使用的溶剂类型对石墨和银浆的性能也很重要。溶剂的选择方法可通过对聚合物/二氧化锰层上的石墨和银浆进行简单的接触角测量得到。溶剂对石墨和银浆的浸润性和边角覆盖的好坏将会对钽电容器的质量有直接的影响。另外，流变能力也会影响到包覆性、导电层的厚度以及内部ESR。 对于配方设计工程师来说，必需有针对的对聚合物钽电容器和二氧化锰钽电容器开发出不同的银浆和石墨浆料。这些浆料的电性能和相互作用很大程度会受到电解质类型的影响。对于有机聚合物电解质钽电容器来说，银浆/石墨的烘干温度一般比二氧化锰电解质钽电容器要小得多。通常二氧化锰电解质钽电容器用银浆/石墨的烘干温度大于150℃；而有机聚合物电解质钽电容器用银浆/石墨的烘干温度低于150℃。受高烘干温度的影响，二氧化锰型钽电容器会因烘干温度原因而使银层稠化，从而降低ESR。可是，对于聚合物钽电容器这种稠化现象是不会发生，这就需要对原材料性能进行最优选择。 为了说明树脂类型和不同阴极层结合强度之间的关系以及温度增加前后初始ESR和变化ESR之间的关系，要对附着力强度进行测量。 2、试验 碳和银（粉粒）颗粒尺寸的分布可使用X光衍射仪进行测量。 为了评价ESR，将有机聚合物钽电容器（D壳）手工浸入浆料中，然后用吸墨纸吸干；在空气中风干浆料，然后在80℃下预干燥20分钟，紧接着在150℃下烘干30分钟。对于二氧化锰，浆料烘干温度是200℃，时间持续60分钟。烘干后使用仪器测试ESR和热稳定性。 为了确定润湿角，可将浆料小液滴直接滴在电容器表面，这样就可以获得液滴的数字图像，然后测量接触角。
贴片钽电容 贴片钽电容简述 贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。 Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。 固体钽电容特性 优点： 体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。 使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。 寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能 容量误差小 等效串联电阻小(ESR),高频性能好 缺点：耐电压不够高电流小价格高 贴片钽电容封装、尺寸封装尺寸：毫米（英寸） 封装尺寸：毫米（英寸）
AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
AVX贴片钽电容标识 二、钽电容技术规格和选型（以VISHAY 和AVX为例说明） （一）VISHAY 1、型号表示方法 293D 107 X9 010 D 2 W ①②③④⑤⑥⑦ ①表示系列，VISHAY 有293D 和593D 两个系列，293D 表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1 欧，一般在100 毫欧到500 毫欧之间。 ②表示电容的容量，范围从0.1UF----680UF ③表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M） ④表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V ⑤表示钽电容的尺寸大小，有A、B、C、D、E、P 五种尺寸 ⑥表示电容的焊点材料，一般是镍银和钯银 ⑦表示包装方式，有两种包装方式，7 寸盘和13 寸盘 2、外形尺寸 字母代码尺寸代码具体尺寸mm 3、容量与电压和尺寸的范围关系表 293D 普通系列
电解电容器的作用 分类：电解电容知识库 一、电容的分类和作用 电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同。 按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐。 二、电容的单位 电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。 他们之间的具体换算如下： 1F＝1000000μF 1μF=1000nF=1000000pF 三、电容的耐压单位：V（伏特） 每一个电容都有它的耐压值，这是电容的重要参数之一。普通无极性电容的标称
耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。 四、电容的种类 电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。 五、特点 无感CBB电容 2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。 电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。容量大。高频特性不好。 电解电容其作用是： 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 储能：储存电能，用于必须要的时候释放。 1uF/100V，0.1uF/100V，0.01uF/100V，0.0033uF/100V。以上为无感CCB电容。作用如下： 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。
1. SUBJECT: This specification applies on the chip capacitor made by Yageo Corporation. 2. PART NUMBER: Part number of the chip capacitor is identified by the size, tolerance, packing, material and capacitor value. Example:
3. ELECTRICAL CHARACTERISTICS
4. DIMENSION (mm) L W T L 1；L 2 L 3 Style MIN. MAX. MIN. MAX. Min. CC0402 1.0±0.05 0.5±0.05 0.45 0.55 0.15 0.30 0.40 CC0603 1.6±0.10 0.8±0.10 0.70 0.90 0.20 0.60 0.40 CC0805 2.0±0.10 1.25±0.10 0.50 1.35 0.25 0.75 0.55 CC1206 3.2±0.15 1.6±0.15 0.50 1.35 0.25 0.75 1.40 CC1210 3.2±0.20 2.5±0.20 0.50 1.80 0.25 0.75 1.40 CC1812 4.5±0.20 3.2±0.20 0.50 1.80 0.25 0.75 2.20 CC2220 5.7±0.20 5.0±0.20 0.50 1.80 0.25 0.75 2.20 Unit: mm
电子元件的基本作用（电阻、电容、电感等） 电容: 所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。另外电容的结构非常简单，主要由两块正负电极和 夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。在计算机系统 的主板、插卡、电源的电路中，应用了电解电容、纸介电容和瓷介电容等几类电容，并以 电解电容为主。 纸介电容是由两层正负锡箔电极和一层夹在锡箔中间的绝缘蜡纸组成，并拆叠成扁体 长方形。额定电压一般在63V～250V之间，容量较小，基本上是pF(皮法)数量级。现代纸 介电容由于采用了硬塑外壳和树脂密封包装，不易老化，又因为它们基本工作在低压区， 且耐压值相对较高，所以损坏的可能性较小。万一遭到电损坏，一般症状为电容外表发 热。 瓷介电容是在一块瓷片的两边涂上金属电极而成，普遍为扁圆形。其电容量较小，都 在pμF(皮微法)数量级。又因为绝缘介质是较厚瓷片，所以额定电压一般在1～3kV左右， 很难会被电损坏，一般只会出现机械破损。在计算机系统中应用极少，每个电路板中分别 只有2～4枚左右。 电解电容的结构与纸介电容相似，不同的是作为电极的两种金属箔不同(所以在电解 电容上有正负极之分，且一般只标明负极)，两电极金属箔与纸介质卷成圆柱形后，装在 盛有电解液的圆形铝桶中封闭起来。因此，如若电容器漏电，就容易引起电解液发热，从 而出现外壳鼓起或爆裂现象。电解电容都是圆柱形(图1)，体积大而容量大，在电容器上 所标明的参数一般有电容量(单位:微法)、额定电压(单位:伏特)，以及最高工作温度(单
位:℃)。其中，耐压值一般在几伏特～几百伏特之间，容量一般在几微法～几千微法之 间，最高工作温度一般为85℃～105℃。指明电解电容的最高工作温度，就是针对其电解 液受热后易膨胀这一特点的。所以，电解电容出现外壳鼓起或爆裂，并非只有漏电才出 现，工作环境温度过高同样也会出现。 电感 电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。属于常用元件。 一,电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路. 调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。 磁环电感的作用：磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。在图中，上面为一体式磁环，下面为带安装夹的磁环。磁环在不同的频率下有不同的阻抗特牲。一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。 电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。 二,电感的分类: 按工作频率分类 电感按工作频率可分为高频电感,中频电感和低频电感. 空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感. 按电感的作用分类 电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,
HOW TO ORDER Technical Data: All technical data relate to an ambient temperature of +25°C Capacitance Range:0.10 μF to 2200 μF Capacitance Tolerance:±10%; ±20% Rated Voltage (V R )?+85°C: 2.54 6.3101620253550Category Voltage (V C )?+125°C: 1.7 2.7 4 71013172333Surge Voltage (V S )?+85°C: 3.3 5.28132026324665Surge Voltage (V S )?+125°C: 2.2 3.45813162028 40 Temperature Range:-55°C to +125°C Reliability:1% per 1000 hours at 85°C, V R with 0.1Ω/V series impedance, 60% confidence level Qualification:CECC 30801 - 005 issue 2EIA 535BAAC Termination Finished: Sn Plating (standard), Gold and SnPb Plating upon request For AEC-Q200 availability, please contact AVX TECHNICAL SPECIFICATIONS CASE DIMENSIONS: millimeters (inches) TAJ Type C Case Size See table above 106 Capacitance Code pF code: 1st two digits represent significant figures 3rd digit represents multiplier (number of zeros to follow) M T olerance K = ±10%M = ±20% 035 Rated DC Voltage 002 = 2.5Vdc 004 = 4Vdc 006 = 6.3Vdc 010 = 10Vdc 016 = 16Vdc 020 = 20Vdc 025 = 25Vdc 035 = 35Vdc 050 = 50Vdc R Packaging R = Pure Tin 7" Reel S = Pure Tin 13" Reel A = Gold Plating 7" Reel B = Gold Plating 13" Reel H = Tin Lead 7" Reel (Contact Manufacturer) K = Tin Lead 13" Reel (Contact Manufacturer) H, K = Non RoHS NJ Specification Suffix NJ = Standard Suffix — Additional characters may be added for special requirements V = Dry pack Option (selected codes only) FEATURES ? General purpose SMT chip tantalum series ? 7 case sizes available ? Low profile options available ? CV range: 0.10-2200μF / 2.5-50V APPLICATIONS ? General low power DC/DC and LDO COMPONENT RoHS compliant. A, B, C, D, E, U, V CASE Band MARKING
CD11型产品规格书CD11 Series Product Specification 一、适用范围 Adapt Range 本产品规格书适用于chang 牌CD11型铝电解电容器产品。 ±20% (120Hz, +20℃) 漏电流 Leakage current For capacitance value >1000μF, add 0.02 per another 1000μF U R (V) 6.3 10 16 25 35 50 63 100 Z-25℃／Z+20℃ 5 4 3 2 2 2 2 2 Z-40℃／Z+20℃ 12 10 8 5 4 3 3 3 U R (V) 160 200 250 400 450 Z-25℃／Z+20℃ 3 3 4 8 10 Z-25℃／Z+20℃，容量大于1000μF 者，每增加1000μF 阻抗比增加0.5 For capacitance value > 1000μF,Add 0.5 per another 1000μF for Z-25°C/ Z+20℃ Z-40℃／Z+20℃，容量大于1000μF 者，每增加1000μF 阻抗比增加1.0 For capacitance value >10000-40℃/ Z+20℃
续上表
六、标称电容量、额定电压、浪涌电压与外形尺寸对应表 Nominal capacitance, rated voltage, surge voltage and case size table.
六、标志 Marking 七、铝电解电容器的使用注意事项 Guidelines For Using Aluminum Electrolytic Capacitor 为使您获得电解电容器的最佳性能和延长电解电容器的使用寿命，在使用电解电容器器前，请务必阅读本注意事项。 Upon using Aluminum Electrolytic Capacitors ，please proper handing and observing to following important points will insure optimum capacitor performance and long life. 1、直流电解电容器是有极性的 DC electrolytic capacitors are polarized. ① ② ③
一、电容的分类和作用 电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同。 按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐。 二、电容的单位 电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。 他们之间的具体换算如下： 1F＝μF 1μF=1000nF=pF 三、电容的耐压 单位：V（伏特） 每一个电容都有它的耐压值，这是电容的重要参数之一。 电解电容的耐压值是一个设计标称值，表明这种类型的电容器能够在此电压以下长期工作，如果要进行检验的话，是在该电容器两端施加超过这个数值的电压（比如：标称耐压200V的电容器施加500V一分钟或几分钟没有发生放电或炸裂等现象，则说明其在200V电压下能够长期工作，以上举例只是假设数值，为了能够形象了解耐压参数，具体的施加电压要看制造厂的标准，也有可能不是逐个检验，只是抽样检验）。这是检验电容器的常规做法，因此，在使用中如果不知道电容器的具体耐压值，就没有办法测定它的标称耐压数值。 普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
bushi钽电容封装大全及技术参数 长的话是+-0.2 ,宽是+-0.1 高（MM） A 型的尺寸3.2 X1.6 X1.6 俗称: A(3216) B 型的尺寸3.5 X2.8 X1.9 俗称: B(3528) C 型的尺寸6.0X 3.2X 2.6 俗称: C(6032) D 型的尺寸7.3 X4.3 X2.9 俗称: D(7343) 厚度2.9英寸 E 型的尺寸7.3 X4.3 X4.1 俗称: E(7343) 厚度4.1英寸 V 型的尺寸7.3X 6.1 X3.45 俗称: V(7361) J (1608) P (2012)也就是0805的 封装尺寸：毫米（英寸） 容值、耐压与尺寸对照表：
电感封装一般包括贴片与插件。 1.功率电感封装以骨架的尺寸做封装表示。 贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感（贴片电感封装）。 插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。只是它们的骨架一般要通用，要不就要定造。 2.普通线性电感、色环电感与电阻电容的封装都有一样的表示， 贴片用尺寸表示如0603、0805、0402、1206等（贴片电感封装）。 插件用功率表示如1/8W、1/4W、1/2W、1W等。 3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。 4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等 不能尽说，由于自动化封装变得多种多样。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。 电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5 1206具体尺寸：3.0 X 1.5 0X 0.5
一、钽电容介绍 钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。目前的工艺有干粉成型法和湿粉成型法两种。钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。 目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。 虽然是个简单的概念，不过一写成洋文，就变得不容易理解了。 ESR，是Equivalent Series Resistance三个单词的缩写，翻译过来就是“等效串连电阻”。 理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻”。 ESR的出现导致电容的行为背离了原始的定义。 比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。无疑的，这会降低电容的滤波效果，所以很多高质量的电源啦一类的，都使用低ESR的电容器。同样的，在振荡电路等场合，ESR也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。 所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。 不过事情也有例外，有些时候，这个ESR也被用来做一些有用的事情。 比如在稳压电路中，有一定ESR的电容，在负载发生瞬变的时候，会立即产生波动而引发反馈电路动作，这个快速的响应，以牺牲一定的瞬态性能为代价，获取了后续的快速调整能力，尤其是功率管的响应速度比较慢，并且电容器的体积/容量受到严格限制的时候。这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。这时候，太低的ESR反而会降低整体性能。 ESR是等效“串连”电阻，意味着，将两个电容串连，会增大这个数值，而并联则会减少之。 实际上，需要更低ESR的场合更多，而低ESR的大容量电容价格相对昂贵，所以很多开关电源采取的并联的策略，用多个ESR相对高的铝电解并联，形成一个低ESR的大容量电容。牺牲一定的PCB空间，换来器件成本的减少，很多时候都是划算的。 ESL，也就是等效串联电感。早期的卷制电容经常有很高的ESL，而且容量越大的电容，ESL一般也越大。ESL经常会成为ESR的一部分，并且ESL也会引发一些电路故障，比如串连谐振等。但是相对容量来说，ESL的比例太小，出现问题的几率很小，再加上电容制作工艺的进步，现在已经逐渐忽略ESL，而把ESR作为除容量之外的主要参考因素了。顺便，电容也存在一个和电感类似的品质系数Q，这个系数反比于ESR，并且和频率相关，也比较少使用。由ESR引发的电路故障通常很难检测，而且ESR的影响也很容易在设计过程中被忽视。简单的做法是，在仿真的时候，如果无法选择电容的具体参数，可以尝试在电容上人为串连一个小电阻来模拟ESR的影响，通常的，钽电容的ESR通常都在100毫欧以下，而铝电解电容则高于这个数值，有些种类电容的ESR甚至会高达数欧姆。
