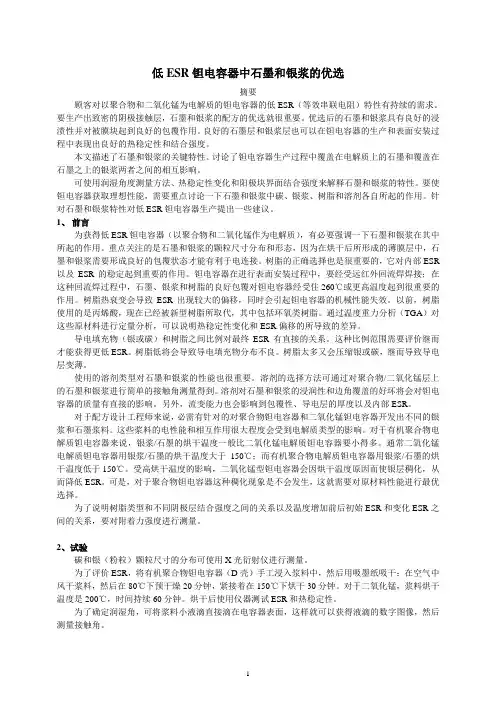

低ESR钽电容器中石墨和银浆的优选
摘要
顾客对以聚合物和二氧化锰为电解质的钽电容器的低ESR（等效串联电阻）特性有持续的需求。要生产出致密的阴极接触层，石墨和银浆的配方的优选就很重要。优选后的石墨和银浆具有良好的浸渍性并对被膜块起到良好的包覆作用。良好的石墨层和银浆层也可以在钽电容器的生产和表面安装过程中表现出良好的热稳定性和结合强度。
本文描述了石墨和银浆的关键特性。讨论了钽电容器生产过程中覆盖在电解质上的石墨和覆盖在石墨之上的银浆两者之间的相互影响。
可使用润湿角度测量方法、热稳定性变化和阳极块界面结合强度来解释石墨和银浆的特性。要使钽电容器获取理想性能，需要重点讨论一下石墨和银浆中碳、银浆、树脂和溶剂各自所起的作用。针对石墨和银浆特性对低ESR钽电容器生产提出一些建议。
1、前言
为获得低ESR钽电容器（以聚合物和二氧化锰作为电解质），有必要强调一下石墨和银浆在其中所起的作用。重点关注的是石墨和银浆的颗粒尺寸分布和形态，因为在烘干后所形成的薄膜层中，石墨和银浆需要形成良好的包覆状态才能有利于电连接。树脂的正确选择也是很重要的，它对内部ESR 以及ESR的稳定起到重要的作用。钽电容器在进行表面安装过程中，要经受远红外回流焊焊接；在这种回流焊过程中，石墨、银浆和树脂的良好包覆对钽电容器经受住260℃或更高温度起到很重要的作用。树脂热衰变会导致ESR出现较大的偏移，同时会引起钽电容器的机械性能失效。以前，树脂使用的是丙烯酸，现在已经被新型树脂所取代，其中包括环氧类树脂。通过温度重力分析（TGA）对这些原材料进行定量分析，可以说明热稳定性变化和ESR偏移的所导致的差异。
导电填充物（银或碳）和树脂之间比例对最终ESR有直接的关系。这种比例范围需要评价继而才能获得更低ESR。树脂低将会导致导电填充物分布不良。树脂太多又会压缩银或碳，继而导致导电层变薄。
使用的溶剂类型对石墨和银浆的性能也很重要。溶剂的选择方法可通过对聚合物/二氧化锰层上的石墨和银浆进行简单的接触角测量得到。溶剂对石墨和银浆的浸润性和边角覆盖的好坏将会对钽电容器的质量有直接的影响。另外，流变能力也会影响到包覆性、导电层的厚度以及内部ESR。
对于配方设计工程师来说，必需有针对的对聚合物钽电容器和二氧化锰钽电容器开发出不同的银浆和石墨浆料。这些浆料的电性能和相互作用很大程度会受到电解质类型的影响。对于有机聚合物电解质钽电容器来说，银浆/石墨的烘干温度一般比二氧化锰电解质钽电容器要小得多。通常二氧化锰电解质钽电容器用银浆/石墨的烘干温度大于150℃；而有机聚合物电解质钽电容器用银浆/石墨的烘干温度低于150℃。受高烘干温度的影响，二氧化锰型钽电容器会因烘干温度原因而使银层稠化，从而降低ESR。可是，对于聚合物钽电容器这种稠化现象是不会发生，这就需要对原材料性能进行最优选择。
为了说明树脂类型和不同阴极层结合强度之间的关系以及温度增加前后初始ESR和变化ESR之间的关系，要对附着力强度进行测量。
2、试验
碳和银（粉粒）颗粒尺寸的分布可使用X光衍射仪进行测量。
为了评价ESR，将有机聚合物钽电容器（D壳）手工浸入浆料中，然后用吸墨纸吸干；在空气中风干浆料，然后在80℃下预干燥20分钟，紧接着在150℃下烘干30分钟。对于二氧化锰，浆料烘干温度是200℃，时间持续60分钟。烘干后使用仪器测试ESR和热稳定性。
为了确定润湿角，可将浆料小液滴直接滴在电容器表面，这样就可以获得液滴的数字图像，然后测量接触角。
通常使用被银块上的残端的机械拉力强度去评价石墨/银内表面的附着力。测量温度为260℃（选择高温度是为了强调本体强度和树脂粘合物类型之间的差异）。
3、结果和讨论
石墨粉末
通常，石墨粉末是由不同颗粒尺寸和表面积的颗粒构成。在实际配比中有必要对粉粒进行评价以确定出合理的类型。图1显示出的是石墨的扫描电子图片。标样中的石墨颗粒尺寸有6微米。
图1 石墨的扫描电子图片图2 银粉A的扫描电子图片银粉
一般情况下，银粉是用银盐通过化学方法制成。在这个反应中有可能改变银盐变量，产生不同分布或不同形态的颗粒尺寸的银粉。
为了说明化学沉淀法中参数改变对合成银粉的物理性能影响，准备了两种银粉A和B，并通过改变化学过程来进行比较。银粉A的颗粒尺寸是6.1um，银粉B的颗粒尺寸是3.5um。图2和图3是银粉A和B的扫描电子图片。
图3 银粉B的扫描电子图片
银片
为了把银粉制成更好的导电银片形态，需要有一个研磨过程。使用设计好的试验（使用不同的研磨状态）生产出银片。在研磨过程中需要使用表面活性剂作为润滑油。表面活性剂可避免银粉粘结在一起，有助银粉在银浆中散布。有文献表明表面活性剂的正确选择以及与混入树脂的良好作用对钽电容器是有益的。
使用银粉和表面活化剂制成4种银片。通过改变制作过程可以获得不同尺寸的银片。使用颗粒尺寸测试仪进行测量，结果见表1。
表1 银片的颗粒尺寸
为了确定不同颗粒尺寸分布/形态对银粉的影响，要选择出合理的浆料配方。浆料要用已准备好的银片A、B、C和D分别制成。然后在已用石墨包覆的聚合物钽电容器上进行浸渍、吸干和烘干。测量ESR结果见表2。
表2 不同银片的银浆的ESR
从结果可以看出，通过使用颗粒为3~4微米的银粉颗粒（B或C），可以有效地降低ESR。通过电子扫描分析对银片进行验证。图4和图5显示的是电子扫描图片。银片A具有最小的片式结构，而银片D具有最大的片式结构。银片的形态对银浆的ESR有直接的影响。
图4 银片B的扫描电子图片图5 银片D的扫描电子图片树脂的热稳定性
为了表现出银浆中所使用粘合树脂的作用以及对热稳定的影响，准备了两种银浆配方。银浆A 是由丙烯酸树脂制成。银浆B是由环氧树脂制成。这两种标样在正常的烘干曲线下烘干，然后按10℃/分钟速率从30℃到400℃进行升温。
图6a银浆A（丙烯酸）TGA曲线图6b银浆A（丙烯酸）TGA曲线弱——热稳定性——弱热稳定性
图7a 银浆B（环氧）TGA曲线图7b 银浆B（环氧）TGA曲线
——强热稳定性——强热稳定性从这两个TGA曲线可以看出，丙烯酸类银浆（银浆A）比环氧树脂类银浆（银浆B）有更好的热分解效果。见图6a和图7a 。如果出现第一次衍射曲线，就可以清晰的看到银浆A和银浆B的波
检测出这两种银浆使用在聚合物钽电容器后的初始ESR以及260℃加热3分钟后的ESR。这种检
溶剂的选择以及溶剂在获得良好的边缘包覆中所担当的角色
要获得低ESR，溶剂的选择至关重要。它保证电解质层的银浆润湿性能良好，从而保证被膜块上的石墨和银具有良好的包覆性。一个粘结良好的石墨和银层，可以使钽电容器具有良好的电性连接。良好的包覆可减少阳极边缘的电阻，从而使钽电容器获得高可靠性。
不良的石墨包覆会导致高漏电流和电性短路。不良的银包覆会导致高ESR。因此要尽可能保证石墨和银层包覆的一致性。
为更好的说明，准备了另外两种银浆标样。
用银浆C（具有高表面张力的溶剂）和银浆D（具有低表面张力的溶剂）作一下比较。评估两者在被覆聚合物电容器后的润湿性能。使用内部试验方法去评价接触角，可以看出溶剂的选择对银浆特性有很大的影响。
银浆C（具有高表面张力的溶剂）提供了58。的高接触角。见图8和图9。这种评定润湿性能的方法已能使用在石墨浆料中。
图8 石墨层上银浆C 的接触角 图9 石墨层上银浆D 的接触角
表5 接触角测量
银浆C 和D 表面张力的大小将会影响电容器的包覆。下面显示出了银包覆电容器后良好的包覆和不良的包覆的示例图片。
图10 弱银包覆后的电容器 图11 强银包覆后的电容器
其他因素例如固体内容物和粘结度都会影响浆料的流动性。流动性将会影响到浆料对电容器的包覆。低ESR 可以通过降低石墨层在电容器的厚度来获得。对于银层，合理的厚度可以增加导电性。一般，石墨层的厚度大约是1-2微米。银的厚度是30微米。
要确保良好的包覆，检查包覆后钽电容器的横截面是一种好的方法。如图12所示。
图12 钽电容器边缘的横截面图图13 粘结拉力测试的原理图
石墨/银截面的结合强度
随着无铅焊接的导入，在表面安装过程中需要更高的温度。因此，需要强调的是电解质和导电层的内部和界面结合强度良好可改善钽电容器可靠性。本文前面提到过浆料配方中加入的树脂的热稳定性起着重要的作用。为了确定结合强度，在二氧化锰电容器上评价过三种银浆，下面是评价的银浆：银浆E（丙烯酸）、银浆F（环氧类型1）和银浆G（环氧类型2）。这些银浆浸渍、烘干。使用导电粘结剂，将粘结导线粘结到电容器，然后固化，如图13所示；然后放置到粘结测力仪，测量拉力结合强度。表6中是试验结果。
可以看出，试验的银浆的拉力强度有很大的差异。环氧类型的银浆F和G的结合强度比丙烯酸类的银浆E要大。环氧类型2的拉力强度比环氧类型1 要大。上面所有检验的失效模式都出现在石墨和银层之间。
4、结论
通过上文可以看出，银片的范围可由不同颗粒尺寸分布/形态组成，并且对被膜块的ESR有影响。3-4微米的颗粒尺寸的银片可以提供低ESR。银浆中丙烯酸树脂与环氧树脂相比在热稳定性方面有很大的差异。这对ESR和电容器受热冲击后的ESR漂移都有影响。温度重力分析（TGA）对测量树脂类型的热稳定性是非常有用的。溶剂的选择以及它们的表面拉力在电容器的浆料润湿性能方面扮演重要的角色。石墨和银层的好的包覆性对获得低ESR是必要的。测量浆料的液滴的接触角对电容器的润湿性能很有益。
为改善石墨和银接触面的附着性，树脂粘结剂化学特性是非常重要的。环氧树脂粘结剂比丙烯酸类型的有更高的结合强度。通过对使用树脂的优选可以改善结合强度。
所有这些优选因素对生产出高性能的钽电容器以及提高钽电容器在电器设备中可靠性是有益的。
