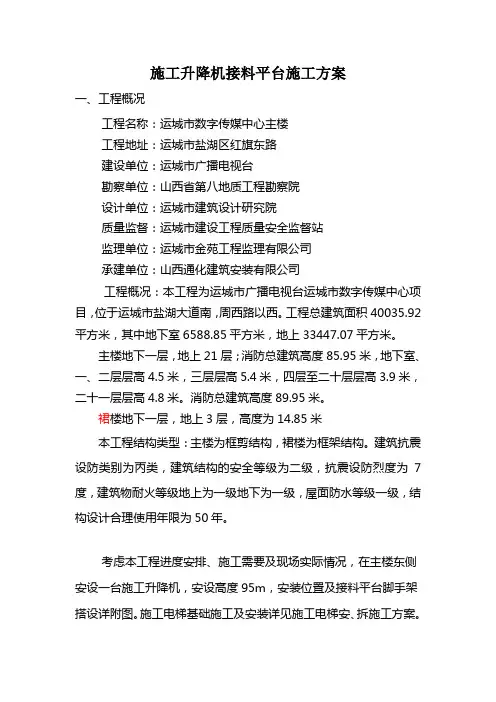

施工升降机接料平台施工方案
施工升降机接料平台施工方案
一、工程概况
工程名称：运城市数字传媒中心主楼
工程地址：运城市盐湖区红旗东路
建设单位：运城市广播电视台
勘察单位：山西省第八地质工程勘察院
设计单位：运城市建筑设计研究院
质量监督：运城市建设工程质量安全监督站
监理单位：运城市金苑工程监理有限公司
承建单位：山西通化建筑安装有限公司
工程概况：本工程为运城市广播电视台运城市数字传媒中心项目，位于运城市盐湖大道南，周西路以西。工程总建筑面积40035.92平方米，其中地下室6588.85平方米，地上33447.07平方米。
主楼地下一层，地上21层；消防总建筑高度85.95米，地下室、一、二层层高4.5米，三层层高5.4米，四层至二十层层高3.9米，二十一层层高4.8米。消防总建筑高度89.95米。
裙楼地下一层，地上3层，高度为14.85米
本工程结构类型：主楼为框剪结构，裙楼为框架结构。建筑抗震设防类别为丙类，建筑结构的安全等级为二级，抗震设防烈度为7度，建筑物耐火等级地上为一级地下为一级，屋面防水等级一级，结构设计合理使用年限为50年。
考虑本工程进度安排、施工需要及现场实际情况，在主楼东侧安设一台施工升降机，安设高度95m，安装位置及接料平台脚手架搭设详附图。施工电梯基础施工及安装详见施工电梯安、拆施工方案。
施工升降机接料平台采用钢管扣件脚手架搭设，底层至四层顶采用落地式，搭设高度18.8m，五层楼面至屋面层采用型钢悬挑式，搭设高度为77m，做法同悬挑外架。接料平台脚手架搭设一定要加大剪刀撑和连墙件的密度，脚手架搭设要连成一个整体，以确保其稳定性。
二、编制依据
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑地基基础设计规范》(GB 50007)、《建筑结构荷载规范》(GB 50009)、《钢结构设计规范》(GB50017)、《建筑施工脚手架实用手册》等编制。
钢管选用国标《直缝电焊钢管》（GB/T3793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重腐蚀、弯曲、压扁或裂纹钢管不得使用。
扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。
扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。
三、接料台搭设
接料台设置采用φ48X3.0mm钢管前排为双立杆，后排为单立杆搭设方式，接料台大小具体根据施工电梯使用位置搭设，每层接料
台与结构面平齐，外侧略高内侧5cm，接料台与电梯笼正对面设置外开闭安全防护门。楼层挑架采用16#槽钢悬挑，并采用φ18钢丝绳反拉作安全储备，做法同外架。平台上铺50mm木板，平台铺板与电梯吊笼间的水平距离为50mm～120mm。电梯防护门为购买成品防护门，高度为1800mm，插销在电梯侧，门的里侧用钢丝网片封闭，门上标注“注意安全，随手关门”。
扣件脚手架的底步立杆应采用不同长度的钢管参差布置使相邻两根立杆上部接头相互错开，不在同一平面上，已保证脚手架的稳定性，扣件和螺栓脚手架的立杆都应垂直立稳，底部都应用牵杆，横楞相互错开。
脚手架搭设顺序为：立杆→横楞→牵杆→搁栅→剪刀撑→脚手板→栏杆→张设密目安全网，所有杆件连接均须用扣件，每个节点的螺栓帽均要拧紧，脚手架搭设应横平竖直。
双排脚手架应设置剪刀撑与横向斜撑，剪刀撑与地面的夹角宜在45°-60°之间，每道剪刀撑跨越立杆的根数不超过六根且不应小于四跨，外侧立面的两端各设置一道剪刀撑，并应从低至顶连续设置。剪刀撑斜杆的接长应采用搭接，搭接长度不小于1m，且应不少于两个扣件固定。
脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于20cm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
具体做法参下图：
1.落地正面、侧面构造详图
2.悬挑正面、侧面构造详图
3.安全防护门构造示意图
采用室外落地式接料平台，平台总搭设高度为16米，具体做法参下图：
拦 杆
(余同）
受力杆2
(余同）
受力杆1
(余同）
水平拉结杆
(余同）
立杆
(余同）
胶合板
(余同）
50*60木枋
(余同）
扫地杆
防腐木板
室外地坪
落地正面构造详图
四、落地式接料平台扣件钢管支撑架计算书
（一）、基本计算参数
计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）。计算依据2《施工技术》、《扣件式钢管模板高支撑架设计和使用安全》。
模板支架搭设高度为18.8米，脚手架用途：装饰脚手架，同时施工2层。搭设尺寸为：立杆的纵距b=1.50米，立杆的横距l=1.05米，步距h=1.80米。
图落地平台支撑架立面简图
图落地平台支撑架立杆稳定性荷载计算单元
采用的钢管类型为48×3.0。
（二）、纵向支撑钢管的计算
纵向钢管按照均布荷载下连续梁计算，截面力学参数为
截面抵抗矩W = 4.49cm3；截面惯性矩I = 10.78cm4；
纵向钢管计算简图
1.荷载的计算：
(1)脚手板与栏杆自重(kN/m)：q1 =0.000+0.300×
0.300=0.090kN/m
(2)堆放材料的自重线荷载(kN/m)：q21 = 2.000×
0.300=0.600kN/m
(3)施工荷载标准值(kN/m)：q22 = 1.000×0.300=0.300kN/m 经计算得到，活荷载标准值q2 = 0.300+0.600=0.900kN/m 2.抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:
最大弯矩计算公式如下:
最大支座力计算公式如下:
静荷载q1 = 1.2×0.090=0.108kN/m
活荷载q2 = 1.4×0.300+1.4×0.600=1.260kN/m
最大弯矩Mmax=(0.10×0.108+0.117×1.260)×
1.5002=0.356kN.m
最大支座力N = (1.1×0.108+1.2×1.26)×1.50=2.446kN
抗弯计算强度f=0.356×106/4491.0=79.27N/mm2
纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:
静荷载q1 = 0.090kN/m
活荷载q2 = 0.300+0.600=0.900kN/m
三跨连续梁均布荷载作用下的最大挠度
V=(0.677×0.090+0.990×0.900)×1500.04/(100×2.06×105×107780.0)=0.816mm
纵向钢管的最大挠度小于1500.0/150与10mm,满足要求!
五、悬挑式接料平台的计算
（一）、参数信息:
计算依据1《建筑施工扣件式钢管脚手架安全技术规范》。
计算依据2《施工技术》、《扣件式钢管模板高支撑架设计和使用安全》。
1.脚手架参数
双排脚手架搭设高度为19.5 m，立杆采用单立杆；
搭设尺寸为：立杆的纵距b=1.50米，立杆的横距l=1.05米，步距h=1.80米。内排架距离墙长度为0.30 m；
大横杆在上，搭接在小横杆上的大横杆根数为3 根；
采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距3.6 m，水平间距2.5 m，采用扣件连接；
连墙件连接方式为双扣件。
2.活荷载参数
施工均布荷载(kN/m2):1.000；脚手架用途:装修脚手架；同时施工层数:2 层。
3.风荷载参数
基本风压0.45 kN/m2；
风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214。
4.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m):0.1176；
脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值
(kN/m):0.140；
安全设施与安全网自重标准值(kN/m2):0.005；每层铺设脚手板
脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板。
5.水平悬挑支撑梁
悬挑水平钢梁采用16a号槽钢，其中建筑物外悬挑段长度1.5m，建
筑物内锚固段长度3 m。
锚固压点螺栓直径(mm):20.00；楼板混凝土标号:C30；
六、施工安全管理
1、搭拆脚手架必须由经安全技术教育的架子工承担，并经常体格检查，凡高血压、心脏病等不适应高空作业者，不得上脚手架操作。
2、搭拆脚手架时，工人必须戴好安全帽，配好安全带，工具及零配件放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
3、脚手架登高扶梯必须在脚手架外侧单独设置，并应与脚手架连接，数量根据工程而定，但不得使用脚手架内的直爬梯，严禁在脚手架、井架等处攀高上下。
4、施工现场带电线路如无可靠的安全措施一律不准通过脚手架，非电工不准擅自拉接电线电器装置。
5、搭设脚手架起步时，应设临时剪刀撑，搭设中要随时按规定做好脚手架与主体结构的拉撑工作和铺好竹笆，同时应设一道随脚手架搭设高度提升的安全网。
6、吊运脚手竹笆及脚手架钢管等需用专用的保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
7、在搭拆脚手架时，如果安全笆、杆件等尚未扣绑扎牢或已拆开绑扎，均不得中途停止。
8、遇恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空脚手架搭拆工作。
9、严禁在脚手架上拉揽风绳和设置起重把杆（挂）三角小平台。
10、严禁在脚手架上堆放模板、木料及施工多余的物料等，以确保脚手架畅通和防止超载。
七、脚手架的劳动力安排
1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要5人左右，且均持证上岗。
2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负责指挥、调配、检查。
3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业。
