技术交底记录
陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表 施工技术交底记录陕ZTY-0019
交底内容；施工内容，施工依据，施工准备，操作工艺、质量标准、成品保护事项、绿色施工及安全注意事项。 一、施工内容； 1、 Z10及Z11号楼内1-33层住宅室内地暖管道及其附件安装，其中Z-11号楼为131户，Z-10号楼为98户。 2、PERT地暖管道配套施工内容；聚苯乙烯泡沫塑料板铺设、反射膜(按图设计为铝箔层)，钢丝网片、分集水器、及配套附属项。 二、施工依据： 1、设计院提供的2018年10月的暖通施工图(采暖部分)。 2、设计院提供的Z-10及Z-11号楼给排水施工图(室内部分)。 3、GB/T28799.2-2012?冷热水用耐热乙烯PERT管道系统?。 4、?辐射供暖供冷技术规程?JGJ142-2012图纸说明部分要求。 5、图纸设计的0M-005页，地暖细部做法图要求。 6、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）。 7、《建筑节能施工质量验收规范工程》（GB50411-2007）。 三、施工准备； 1、技术准备 1)熟悉图纸；熟悉图纸设计内容，熟悉地暖材料要求(按照图纸设计为PE-RT-de20*2.0型管材)安装位置、管道铺设间距要求、管道距离墙边距离、细部做法(安装大样图0M-005)、施工顺序(大样图中显示)及包含内容。 2)根据图纸在现场查看实际情况(包括现场给水管道安装位置)，确定初步安装思路。 3)查看装修衣柜、设备、卫生间洁具、淋浴室安装具体位置(装修图纸显示具体尺寸)，最终让装修施工放在墙面做好标志，安装地暖时做好避让。 4)查看厨房橱柜、烟道、冰箱及影响地暖安装的因素，确定地暖安装实际位置(根据图纸设计位置及现场设备最终确定)。 2 、材料准备 1)根据图纸设计情况，做好所需材料统计表(定做时根据每个部位所需数量加工，并在安装部位做以标注，统计好每个部位的数量，算好每个部位总量，根据各个长度数量订购)。 2)根据图纸设计的细部做法，做PERT20地暖管聚苯乙烯泡沫塑料板保温板(根据图纸设计有模塑或挤塑型)、铝箔纸、白色边界保温带(宽度8厘米)、地暖弯管卡、地暖卡钉子、铝箔胶带、柔性塑料套管、分集水器、M8X80型膨胀螺栓钢丝网等材料计划，准备材料上报及购买。材料图片； 地暖弯管卡地暖边界保温带(条)
地暖分、集水器是地热采暖中，用于连接各路加热管供、回水的分、集水装置，按进回水分为分水器，集水器，所以称为分集水器或供热系统，俗称分水器。 其功能：增压、减压、稳压、分流四项基本功能。 概念：分为分水器和集水器两部分。分水器是在水系统中，用于连接各路加热管供排气阀的配水装置。集水器是在水系统中，用于连接各路加热管回水管的汇水装置。 集分水器三种类型 从功能和过滤器上来分：集分水器分为三种类型：基本型、标准型和功能型。 基本型：由分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀。同时分集水干管上分别装有手动水系统。基本型分水器不具备流量调节功能。 标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。将干管上的手动排气阀由自动排气阀取代。标准型分集水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。 功能型：功能型分集水器除具备标准型分集水器的所有功能外，同时还有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热量计量功能、地热管分区温度自动控制功能、无线及远程遥控功能，为了防止锈蚀，集分水器一般镀镍、耐高温塑料等。不管什么类型集分水器（含连接件等）
的内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面色泽应均匀，镀层牢固，不得有脱镀的缺陷。 工作原理及安装要求 地暖分集水器是整个室内阀门的控制中枢，它有着分流分压的功能，当热媒流入室内后，经多功能地暖后进入分水器主杠，这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下室内阻塞水管。主杠是水平安装，这样利用同一高度，压力相同的的原理，使热媒被平均分配到支管路，经热交换系统后，各支管路流回到集水回主杠，再由回水口流入的住宅中。另外在分集水器中加有混水装置，也就是说经热交换后，热媒（水）温度还很高，经混水系统后，又流入分水器主杠继续循环，这样在制暖的同时还可节省能源。 地暖分集水器安装要求： （1）分集水器安装在墙壁和专用箱内，管网一般安装在结构间； （2）集水器下面厨房距离地板30cm以上，水平安装； （3）供水阀门安装在分水器前面，回水阀安装在集水器后面； （4）过滤器安装在分水器的前面； （5）分集水器的连接顺序：连在供水干管—锁闭阀—过滤器—球阀—三通（温度、压力表接口）—分水器（上杠）—管道—集水器(下杠)—球阀—连在回水干管
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920326565.7 (22)申请日 2019.03.15 (73)专利权人 西安交通大学 地址 710049 陕西省西安市碑林区咸宁西 路28号 (72)发明人 唐海宇 罗星 刘继平 严俊杰 刘明 (74)专利代理机构 西安智大知识产权代理事务 所 61215 代理人 何会侠 (51)Int.Cl. F28D 20/00(2006.01) (ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称一种可更换调节的布水器结构(57)摘要一种可更换调节的布水器结构，包括相连接的布水器和调节器，布水器包括布水器母管，设置在布水器母管一端外周圈的布水板，布水板一侧距离布水器母管圆周中心相同位置等角度焊有三个及以上螺母，布水器母管另一端加工有安装密封圈的密封圈凹槽；调节器包括调节器母管，焊接在调节器母管一端外周圈的法兰盘，法兰盘上与布水板一侧的螺母对应位置处开有螺孔；安装布水器母管插入调节器一端内，同时采用螺钉连接螺母和螺孔；本实用新型设置调节器可以调整布水板离蓄热/冷水罐底面的距离，方便更改布水器的型式；其次螺母螺钉的配合调整，可以让布水板保持水平。综上因素，可使得整个布水装置更加简易可调节，可满足不同流量下 最佳布水方式。权利要求书1页 说明书3页 附图2页CN 209910476 U 2020.01.07 C N 209910476 U
权 利 要 求 书1/1页CN 209910476 U 1.一种可更换调节的布水器结构，其特征在于：包括相连接的布水器和调节器，所述布水器包括布水器母管(3)，设置在布水器母管(3)一端外周圈的布水板(4)，布水板(4)一侧距离布水器母管(3)圆周中心相同位置等角度焊有三个及以上螺母(1)，布水器母管(3)另一端加工有安装密封圈的密封圈凹槽(2)；所述调节器包括调节器母管(7)，焊接在调节器母管(7)一端外周圈的法兰盘(5)，法兰盘(5)上与布水板(4)一侧的螺母(1)对应位置处开有螺孔(6)；安装布水器和调节器时，布水器母管(3)远离布水板(4)的一端插入调节器母管(7)临近法兰盘(5)的一端内，使得安装在布水器母管(3)上的密封圈位于调节器母管(7)内，同时采用螺钉(8)连接螺母(1)和螺孔(6)，通过调节与螺孔(6)和螺母(1)配合的螺钉(8)，配合水平仪调节布水板(4)水平；如果有需要更改布水器的型式以及尺寸，直接将布水器从调节器管内取出，进行更换。 2.根据权利要求1所述的一种可更换调节的布水器结构，其特征在于：所述螺母(1)的位置靠近布水板(4)边缘处来调节布水板(4)水平。 3.根据权利要求1所述的一种可更换调节的布水器结构，其特征在于：所述调节器母管(7)内径应小于密封圈外径，大于布水器母管(3)外径；布水器与调节器之间缝隙根据密封圈的线径而定，选取的密封圈线径越大，即空隙也越大，布水板的可调节范围也就越大。 4.根据权利要求1所述的一种可更换调节的布水器结构，其特征在于：所述密封圈凹槽(2)为O型密封圈凹槽，对应的密封圈也为O型密封圈。 2
工程名称xxxxxxxx施工单位xxxxxxxxx有限公司 分项工程名称给、排水、强电、地采暖系统安装工程 交底内容：给、排水、强电、地采暖系统安装工程 一、施工内容： 强电（包括照明及插座）、给排水及地采暖系统施工范围：公区1-3层、会议中心、塔楼地下一层两个电梯厅，室内精装修部分内的施工具体内容如下： 1、公区给水管道：自管道井支管闸门后或水表下口由精装单位负责（含管路、用水设备等全部末端设 备）； 2、公区排水管道：自管道井立管三通后全部由精装修单位负责（含管路、地漏、洁具等全部末端设备） ； 3、公区域强电系统：自各层电缆井强电箱下口开始（含预留、预埋、管内穿线、面板及灯具等所有末 端设备）由精装单位负责； 4、公区域采暖系统：总包单位中建八局负责将管道预留至设计要求的分水器前端1m阀门处（含阀门） ，以下部分（含分水器）由精装单位负责。 二、施工准备： 1.首先熟悉工程图纸，对施工图中存在的问题及时与项目部技术人员联系，不得擅自改动，并做好图 纸技术交底；注意平面布置以建筑、结构图为依据并相互对照，对电气、给排水图中产生与建筑、结构图不一致的问题及时与项目部技术人员取得联系；施工班组长必须预先对每位施工人员进行技术交底。 2.根据图纸设计要求，按照施工进度计划，及时，逐批组织材料进场给排水工程 3.按照施工进度和工序，及时组织各种机具进场并按规范布置加工场地和库房。 4.在安装施工前应对管材、管件的外观进行检查，管材、管件内外壁应光滑无明显损伤，运输与放置 应避免磕碰，防止管材表面被划伤或凹陷。橡胶密封圈应光滑无裂痕。 5.安装前应计算好在地面连接的长度，确定三通、弯头、阀门的部位，应错开支吊架的位置。 三、给水系统： 1、施工要求： 1.不锈钢管道及管道元件在运输和储存期间不得与碳素钢、低合金钢接触，埋墙不锈钢管道应覆塑； 2.冷热水管采用薄壁不锈钢管道横支管明装的标高与结构梁标高，穿墙必须设置套管，离墙尺寸须统 一，冷热水管上下间隔10厘米，平行设置，上热下冷，并不得穿越储藏室、卧室、烟道等； 3.管道及设备须合理布置，核对相关设备尺寸，考虑管道大小，上下预留洞应垂直正确，洞口宜上大 下小，并适当离墙，便于补捣及防止洞口接缝处的渗水； 4.管道穿过楼板及墙面设置套管，套管的大小根据所穿越的管径设定，应注意套管的标高、位置须正 确； 5.薄壁不锈钢管道连接、支吊架的制作安装、管道安装、管道补偿、阀门安装等施工过程进行控制， 严格工序作业流程，确保薄壁不锈钢管道的安全、有效、可靠输送冷热水介质的功能。 2、施工工艺流程：
地暖分水器安装步骤： 地暖分水器安装：连接进出水口 每个环路加热管的进出水口应分别与分水器、集水器连接。分水器、集水器内径不应小于总供、回水管内径，且分水器、集水器最大断面流速不宜大于0.8m/s。每个分水器、集水器分支环路不宜多于8路。环路过多将导致分集水器处的管道过于密集，不利于安装。每个分支环路供回水管上均应设置铜制球阀等可关断阀门。 地暖分水器安装：对应安装阀门 在分水器之前的供水连接管道上，顺水流方向应安装阀门、过滤器及泄水管。在分水器之前设置两个阀门，主要是供清洗过滤器和更换或维修热计量装置时关闭用;设过滤器是为了防止杂质堵塞流量计和加热管。热计量装置前的阀门和过滤器，也可采用过滤球阀替代。在集水器之后的回水连接管上，应安装泄水管，并加装平衡阀或其他可关断调解阀。系统配件应采用耐腐蚀材料。安装泄水装置，用于验收前及以后维修时冲刷管道和泄水用，最好泄水装置就近有地漏等排水装置。对有热计量要求的系统应设置热计量装置。 地暖分水器安装：设置旁通 在分水器的总进水管与集水器的总出水管之间，应设置旁通管，旁通管上设置阀门。旁通管的连接位置应在总进水管的始端(阀门之前)和总出水管的末端(阀门之后)之间，保证对供暖管路系统冲洗时水不流进加热管。 地暖分水器安装：设置手动或自动排气阀 分水器、集水器上均应设置手动或自动排气阀。尽量安装自动放气阀，以便在以后的使用过程中，给用户带来方便，避免了冷热压差以及补水等因素造成的集气，而使系统运行受阻。 地暖分水器使用说明： 1、地暖分水器在第一次使用的时候需要注入热水启动地热，具体步骤是，打开分水器供水总环路阀门，然后将热水温度逐步升高到管道然后循环。检查分水器的借口有无漏水现象，然后逐步打开分水器各个支路的阀门，若发现管道有漏水现象请及时关闭供水阀门，通知地热或者是开发商前来处理问题。
分集水器的结构以及工作原理 在地暖的安装过程中，不可不注意的就是地暖分集水器的安装，地暖分集水器不管是选材上还是安装时都需要掌握技巧，避免日后出现问题。下面就介绍下分集水器的结构以及工作原理 地暖分集水器的结构 地暖分集水器结构主要分为三部分，一是由多个直流三通串联组成的分水干管和集水干管，二是设置在地暖系统每个分支口的阀门，三是设置在干管上的排气排污阀。地暖分水器由装有阀门、排气阀的一根分水干管和一根集水干管构成，并由一套固定支架组装固定在一起，通常分水干管在上方，集水干管在下方。但根据实际实用经验和管道学原理，将分水干管装在下方，集水干管装在上方更有利于排气和减少“气阻”现象发生。 从功能和结构上来看，地暖分集水器分为三种类型：基本型，标准型和功能型。 基本型地暖分集水器：由地暖分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀，同时分集水干管上分别装有手动排气阀。基本型分水器不具备流量调节功能。 标准型地暖分集水器：标准型地暖分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。将两干管上的手动排气阀由自动排气阀取代。标准型分水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。 功能型地暖分集水器：功能性地暖分集水器除具备标准型分集水器的所有功
能外，同时还具有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热能计量功能、室内分区温度自动控制功能、遥控及远程遥控功能。 地暖分集水器的工作原理 地板辐射供暖是一种较为时尚的供暖方式.其工作原理是：往铺设的地板或地砖下的采暖管环路通入循环热水或直接铺设发热电缆，从而加热地板，热量通过大面积的地面,主要以辐射的方式向地板以上的空间温和而均匀散发，使人体感受到热照和空气温度的双重热作用。 地暖系统总体讲分为三部分： 1、供热系统(集中采暖用大型锅炉自供暖，壁挂炉，燃气炉，电控红外设备等) 2、控制系统(地暖分水器，多功能过滤器，回水止阀门，混水泵，循环泵等) 3、换热系统(含保温板，辐射纸及固定钢网等)。 地暖分集水器是整个室内地热采暖的控制中枢，它有着分流分压的功能，当热媒流入室内后，经多功能过滤器后进入地暖分水器主杠，这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下管网阻塞管道。主杠是水平安装，这样利用同一高度，压力相等的原理，使热媒被平均分配到支管路，经热交换系统后，各支管路流回到集水回主杠，再由回水口流入的供热系统中。另外在自供暖中加有混水装置，也就是说经热交换后，热媒(水)温度还很高，经混水系统后，又流入分水器主杠继续循环，这样在制暖的同时还可节省能源。
分项工程技术交底卡
1 ）墙面上弹好建筑+1.0m标高水平线。 2）冷、热水管及地暖管施工完成，并经过打压检测符合要求，经监理、甲方验收合格后方可进行下一道工序。同时做好隐蔽资料。 3）预埋件、各种管道及地漏等已安装完毕，经检查合格，地漏口已遮盖，并办理预检和作业层结构的隐蔽手续。 4）各种立管和套管通过面层的孔洞已用细石混凝土灌好并封堵密实。 二、施工工艺 1、工艺流程 冷、热水管铺设T基层处理T苯板铺设T铝箔铺设T钢丝网铺设T分水器安装T地辐热管铺设T水压试验T浇筑细石混凝土T混凝土拉毛T养护 2、冷、热水管铺设 1）水管铺设要求横平竖直，水管与地暖管交接处需加设过桥弯，降板处门口需剔凿 2）穿线过程中如因堵管，地面后加线管，线管与水管交接处需剔凿处理，以防后期地面浇筑 出现开裂甚至露管风险。3）混凝土浇筑前冷热水管必须打压。亮点及可借鉴照片： 存在问题: 水管不平直，歪歪扭扭 水管与线管交叉处不规范 3、基层处理 地板辐射供暖区域的地面应平整、干净、干燥，不允许有凹凸不平现象，其平整度要求达到土
5mm且不允许有落灰、砂石钢筋等杂物，尤其杜绝油漆类等化学物质的污染。 4、保温层施工(苯板铺设、铝箔铺设、钢丝网铺设) 1)将阻燃的挤塑聚苯板平铺在符合要求的地面上，接缝处要紧密、平整，避免出现搭接或漏铺 现象，对接处要用胶带粘结紧密。 2 )房间边墙处要设置边墙保温带，高度要与找平层平齐。 3) 在平整的保温层上，铺设铝箔及钢网，钢丝网以便固定加热盘管(钢丝网应布满房间，距墙150mm-200mr拼接处要绑扎连接；钢丝网应平整、无锐刺)。 5、地辐热盘管的施工 1 )分集水器的安装 应与地面垂直，牢固固定于墙面。每层分配器安装位置宜相同。加热管始、末端出地面至集配装置分支连接口的管段，应设置在硬质套管内。套管外皮不宜超出集配装置外皮的投影面。加热管与集配装置分支口阀门的连接，应采用专用插固式连接件。 加热管始、末端引出和引入集配装置的管道集中处或其它管道敷设密度较大处，当管间距w 100mm时，应设置柔性套管等保温措施。加热管与热媒集配装置牢固连接后，或在填充层养护期后，应对加热管每一通水环路逐一进行冲洗，至出水变清为止。 2 )低温管的铺设(盘管) (1)按设计要求尺寸准备XPAP2铝塑复合管。 (2)采用专用剪子断管，断口应平整，断面垂直管轴线。 (3)每环路为一根管，安装时管材不允许有接头。 (4)盘管时从分集水器开始安装，用扎带与加热管绑牢，平直段固定点间距宜为0.5m-0.6m , 弯曲段宜为0.2m-0.3m。 (5 )管材露出地面至分水器的管段，设置柔性波纹保护套管，套管长度不小于400mm (6 )盘管经过门洞加柔性波纹保护套管，套管长度不小于400mm 亮点及可借鉴照片: 固定牢固，盘管弯曲半径、间距合理分集水器处及过门槛处加波纹保护套管存在问题:
布水器的安装方法和要求 罐体、控制阀、布水器和管道的选择及安装方法 1、选配设备的建议：了解控制阀的参数、罐体规格、上下布水 器的配置情况、客户使用工况及工艺要求，确定阀体型号、罐体 直径、罐体高度和树脂装填量，合理配置罐体、阀体和布水器。 例如：下布水器填装石英砂，则罐体高度应该相应加高； 上布水器采用集散形式（大孔），则罐体高度需要加高， 避免树脂或滤料在反洗时溢出。 依据用户水压、水质和工艺要求，对控制阀和罐体进行配 置选择：罐体直径和高度、树脂量、阀体的排污限流等参数。 ★2、设计管道系统时的建议： 控制阀前建议设计Y型管道式过滤器：目的是保护控制阀避免 异物卡住，保护柱塞、格栅和密封圈，减少磨损，延长阀体使用 寿命。 进水管道加装缓开缓闭阀，管路最高点加装虹吸破坏阀等措施可有有效的缓解，甚至是避免水压冲击和负压损坏的发生。 ★3、安装环境建议：建议设备安装环境，防雨、防潮、防晒、防冻、防高温、防撞击，有合理的维修空间和维修通道，有排水设施。 ★4、罐体组装建议： 螺纹连接口：在安装期间，由于控制阀装配了布水器，所以在安装 中心管时要求垂直，确保中心管在罐口中间位置。安装控制阀时，确
保阀体螺纹和罐口是平行状态，对准螺纹，仔细地安装，确认螺纹入扣后再旋紧阀体，确保安装质量。罐口‘O’型圈要求涂抹硅脂。 法兰连接口：检查罐体法兰口，确认平整，无缺陷；合理组装布水器；密封圈处涂抹硅脂；固定法兰螺栓建议对角拧紧，保证力矩均匀★5、管路连接建议： 合理安置管道支架，防范管道系统运行时产生的震动和冲击。 管道施工必须符合当地安装规范。 建议在管路上加装预防水锤和负压的相关附件和配件，保证系统的正常运行
分集水器 分集水器由分水主管和集水主管组成，分水主管连接于管网系统的供水管，它的主要作用是将来自于管网系统热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间。热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。 1基本介绍编辑 概念 分集水器是指在地暖系统中，用于连接采暖主干供水管和回水管的装置。分为分水器和集水器两部分。分水器是在水系统中，用于连接各路加热管供水管的配水装置。集水器是在水系统中，用于连接各路加热管回水管的汇水装置。 配件：分水器、集水器、过滤器、阀门、放气阀、锁闭阀、活节头、内节头、热能表。2基本分类编辑 从功能和结构上来分，分集水器分为三种类型：基本型，标准型和功能型。 基本型：由分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀，同时分集水干管上分别装有手动排气阀。基本型分水器不具备流量调节功能。 标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。将两干管上的手动排气阀由自动排气阀取代。标准型分集水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。 功能型：功能性分集水器除具备标准型分集水器的所有功能外，同时还具有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热能计量功能、室内分区温度自动控制功能、无线及远程遥控功能。 为了防止锈蚀，分集水器一般采用耐腐蚀的纯铜或合成材料制成。常用的材料有铜、不锈钢、铜镀镍、合金镀镍、耐高温塑料等。分集水器（含连接件等）的内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷。 从设计性能方面分 从设计性能等方面分为，韩版分集水器，欧版分集水器。韩式地暖由于使用习惯和设计理念不同，通常都比较简易，加之韩式地暖对分室控温和分时段工作的要求不高，所以，其
最全最详细的地暖分集水器的安装、使用，你绝对不能错过 在地暖的安装过程中，不可不注意的就是地暖分集水器的安装，地暖分集水器不管是选材上还是安装时都需要掌握技巧，避免日后出现问题。到底地暖分集水器材质哪种好？地暖分集水器安装时需要注意哪些细节？地暖分集水器品 牌选择哪种最放心？今天咱们就来详细聊一聊 一、地暖分集水器的结构 地暖分集水器结构主要分为三部分，一是由多个直流三通串联组成的分水干管和集水干管，二是设置在地暖系统每个分支口的阀门，三是设置在干管上的排气排污阀。地暖分水器由装有阀门、排气阀的一根分水干管和一根集水干管构成，并由一套固定支架组装固定在一起，通常分水干管在上方，集水干管在下方。但根据实际实用经验和管道学原理，将分水干管装在下方，集水干管装在上方更有利于排气和减少“气阻”现象发生。 从功能和结构上来看，地暖分集水器分为三种类型：基本型，标准型和功能型。 基本型地暖分集水器：由地暖分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀，同时分集水干管上分别装有手动排气阀。基本型分水器不具备流量调节功能。
标准型地暖分集水器：标准型地暖分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。将两干管上的手动排气阀由自动排气阀取代。标准型分水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。 功能型地暖分集水器：功能性地暖分集水器除具备标准型分集水器的所有功能外，同时还具有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热能计量功能、室内分区温度自动控制功能、遥控及远程遥控功能。 二、地暖分集水器的工作原理 地板辐射供暖是一种先进的供暖方式.其工作原理是往铺设的地板或地砖下的采暖管环路通入循环热水或直接铺设发热电缆，从而加热地板，热量通过大面积的地面,主要以辐射的方式向地板以上的空间温和而均匀散发，使人体感受到热照和空气温度的双重热作用。 地暖系统总体讲分为三部分： 1、供热系统(集中采暖用大型锅炉自供暖，壁挂炉，燃气炉，电控红外设备等) 2、控制系统(地暖分水器，多功能过滤器，回水止阀门，混水泵，循环泵等) 3、换热系统(含保温板，辐射纸及固定钢网等)。
省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表 施工技术交底记录陕ZTY-0019
交底容；施工容，施工依据，施工准备，操作工艺、质量标准、成品保护事项、绿色施工及安全注意事项。 一、施工容； 1、 Z10及Z11号楼1-33层住宅室地暖管道及其附件安装，其中Z-11号楼为131户，Z-10号楼为98户。 2、PERT地暖管道配套施工容；聚苯乙烯泡沫塑料板铺设、反射膜(按图设计为铝箔层)，钢丝网片、分集水器、及配套附属项。 二、施工依据： 1、提供的2018年10月的暖通施工图(采暖部分)。 2、提供的Z-10及Z-11号楼给排水施工图(室部分)。 3、GB/T28799.2-2012?冷热水用耐热乙烯PERT管道系统?。 4、?辐射供暖供冷技术规程?JGJ142-2012图纸说明部分要求。 5、图纸设计的0M-005页，地暖细部做法图要求。 6、《建筑给排水及采暖工程施工质量验收规》（GB50242-2002）。 7、《建筑节能施工质量验收规工程》（GB50411-2007）。 三、施工准备； 1、技术准备 1)熟悉图纸；熟悉图纸设计容，熟悉地暖材料要求(按照图纸设计为PE-RT-de20*2.0型管材)安装位置、管道铺设间距要求、管道距离墙边距离、细部做法(安装大样图0M-005)、施工顺序(大样图中显示)及包含容。 2)根据图纸在现场查看实际情况(包括现场给水管道安装位置)，确定初步安装思路。 3)查看装修衣柜、设备、卫生间洁具、淋浴室安装具体位置(装修图纸显示具体尺寸)，最终让装修施工放在墙面做好标志，安装地暖时做好避让。 4)查看厨房橱柜、烟道、冰箱及影响地暖安装的因素，确定地暖安装实际位置(根据图纸设计位置及现场设备最终确定)。 2 、材料准备 1)根据图纸设计情况，做好所需材料统计表(定做时根据每个部位所需数量加工，并在安装部位做以标注，统计好每个部位的数量，算好每个部位总量，根据各个长度数量订购)。 2)根据图纸设计的细部做法，做PERT20地暖管聚苯乙烯泡沫塑料板保温板(根据图纸设计有模塑或挤塑型)、铝箔纸、白色边界保温带(宽度8厘米)、地暖弯管卡、地暖卡钉子、铝箔胶带、柔性塑料套管、分集水器、M8X80型膨胀螺栓钢丝网等材料计划，准备材料上报及购买。材料图片； 地暖弯管卡地暖边界保温带(条)
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 布水器的安装位置 一、顶装式布水器安装图示 2.5"黑二通图示 2.5"手动多路阀图示 4"黑二通图示 4"螺纹口手动多路阀图示 图一:手动控制头 阿图祖6分上集散（平口） 阿图祖6分下集散 富来克6分上集散（卡口） 富来克6分下集散 图二：6分上下集散安装图示 4"螺纹口上布水器（182汉堡头） 图三：上布水器（汉堡头）安装图示 图四：六爪顶装下布水器图示 图五：八爪頂装下布水器安装图示 以上为六爪（八爪）顶装布水器的安装图示，图二图三与图一相粘结，图一安装在罐体的顶部。 二、侧装式布水器安装图示 图六：4"螺纹口侧装上布水器安装图示 图七：6"法兰口侧装上布水器安装图示 图八：三爪6"法兰式上布水器安装图示 图九：4"螺纹口侧装下布水器安装图示 图十：八爪6"法兰口侧装下布水器安装图示 图十一：机械过滤器使用布水器图例 不锈钢桶体使用六爪(八爪)型布水器的方法及优点 一、使用方法（参上图） 1、将封盖用胶水粘封布水器上口。 2、自选一节不锈钢管，长度自定，车床加工与布水器下口外螺纹相配的内螺纹。一头焊接在桶底，一头连接布水器。 3、布水器外螺纹与钢管内螺纹拧紧即可。 二、使用六爪(八爪)布水器的优点： 1、可省去多孔板和水帽。 2、降低桶内填充料的高度，从而达到降低整个桶体高度的目的。 3、安装简便，节省工时。 4、从安全系数考虑，爪型为1/6或1/8，而用多孔板即为几十或上百万分之一。 5、强度好，布水符合要求。 6、一但出现问题，检修优势大于多孔板和水帽。 7、桶本高度降低，重量减轻，运输方便。 8、不锈钢桶体用爪型布水器完全是水处理工程的一大前途。

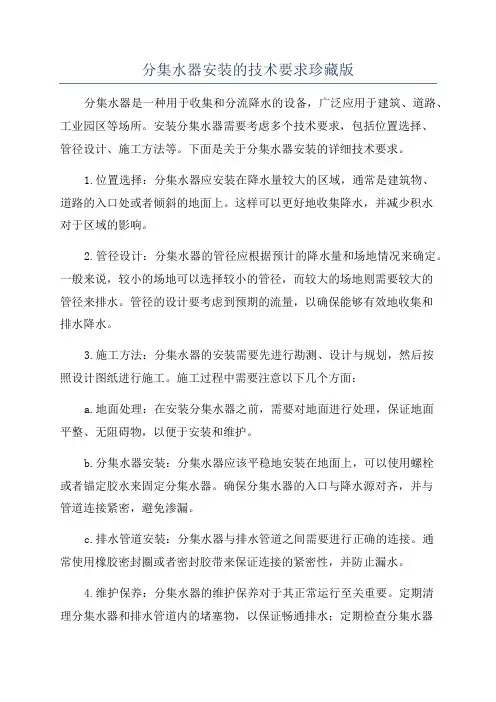

分集水器安装的技术要求 分集水器是整个地暖系统中不可缺少的一部分，包括分/集水干管、排气泄水装置、支路阀门和连接配件等。分集水器是将入户的采暖热水分配到各个房间的供暖支路。和系统中的其他部件一样，分集水器的安装质量和产品质量对于整个系统的安全运行也很关键。 我们公司根据多年的施工经验，总结了一些项目的应用经验并且查阅相关资料，归纳了几点安装使用分集水器的方法，供大家参考。 第一步，检查分集水器的质量。 分集水器的种类、型号、规格是否与图纸、技术规范所规定的一致； 分集水器上下主管左右接口螺纹是否完整； 分集水器上下主管有无砂眼、裂纹及锈蚀； 分集水器上下主管的控制阀们及接头与接口间的连接是否牢固，接口是否严密，控制阀们是否能灵活开关； 分集水器支架、挡板的的防腐涂层是否完好、有无划痕。 第二步，根据分集水器安装位置来确定定位尺寸。应确保分集水器及供暖供回水管道和阀门等附件的安装，同时还要方便日后的检修。应确保运行时能够很发布改变的调节分集水器的控制阀门。 与强、弱电控制盒及插座的距离应不小于50mm。 对于自控型分集水器，为防止其电路受潮，应尽量布置在较干燥的房间。 第三步，分集水器的安装和固定。 分集水器水平安装时，应将分水器安装在上，集水器安装在下或按设计规定的要求来安装。分/集水器主管垂直间距为200mm，集水器主管中心距地面距离不小于300mm。 分集水器一般均通过支架支撑，安装时按照图纸标定的高度，经号眼打孔后用膨胀螺栓固定在墙壁上，然后再将分集水器安装在支架上。应注意：禁止在有防水层的地面上打孔固定分/集水器装饰板。 分集水器前挡板可在地面辐射供暖工程施工完毕后再安装。 分集水器安装在起居室内时，在安装高度允许时，支脚应高出室内净地坪50～100mm。 分集水器水平安装时应保证与供、回水管连接后能及时排除管道内部的积气。 第四步，分集水器入口与供热管道及附件的连接。 分集水器安装就位后再安装立管与分集水器间的连接支管为宜。 在分水器之前的供水管道上，顺水流方向应安装阀门、过滤器、热计量装置（有热计量要求的系统）。在集水器之后的回水连接管上，应安装可关断调节阀，必要时可用平衡阀代替。
水暖工程施工技术交底 一、给排水、消防采暖原材料和设备进场必须有出厂合格证、检验报告、备案证、并符合图纸设计、甲指材料。 二、卫生间冷热水管施工： 1、卫生间冷热水管要敷设在洗脸盆中心下方处，立管间距150mm，离墙150mm。高度200mm，并且加PP-R钢球阀两个。 2、卫生间冷热水管不能按图纸施工，要从卫生间门口边缘150mm处施工进管。特此通知，违者返工、后果自负。 3、厨房间冷热水管要敷设在水槽中心下方处，立管间距150mm，离墙150mm。高度200mm，并且加PP-R钢球阀两个。验收前厨房立管排水三通要封堵（橡胶板δ=30mm） 4、卫生间、地漏、洗衣机地漏、淋浴地漏都需加S型和P型存水弯。特此通知，违者返工、后果自负。 三、给排水管道施工： 1、PP-R冷热水管原设计耐压等级为1.0mpa，现改耐压等级为1.6mpa，材料甲指，详见九洲房地产公司文件明细（工程联络单）。 2、U-PVC排水管螺旋消音，按图施工，厂家甲指。详见九洲房地产公司文件明细（工程联络单）。 3、消防热镀锌钢管按设计施工，材料工段自选，必须要达到设计要求，国标厚为（δ=4mm）消火栓，消防箱及附属设备自选，但必须要达到国家规范要求及满足使用功能要求（消防箱图集详见附表：见图集号04S202-4页甲型，04S202-8页甲型, 04S202-8页丁型）。 四、给排水管隐蔽工程施工：
1、给水室外埋深1.2m，违者罚款1000元，后果自负。 2、排水室外埋深0.9m，违者罚款1000元，后果自负。 五、各种管道支架吊架安装防腐 1、角钢先防腐后施工，违者罚款1000元。 2、热镀锌钢管隐蔽工程，应按设计要求先做防腐的施工原则进行，违者罚款2000元。 六、高层卫生间排水通风管道要按设计要求每层必须安装阻火圈。 七、供热工程施工 1、集水器、分水器组装完成后要分型号堆放，严谨超高倾斜。在安装集水器、分水器时要注意排气阀方向，方向错误应重新安装，集水器、分水器安装要横平竖直，固定稳定、牢固（分水器距地面600mm，集水器距地面400mm） 2、地热管敷设要按图纸设计间距及走向敷设，并检查地热管外观质量，确保施工工艺，严谨碰划、扭曲、死折。地热管线不得有接头。管卡间距要按规范规定进行固定（直管0.5m-0.6m，弯曲管0.2m-0.3m）。 3、地热混凝土浇筑前要打压合格后才能进行浇筑，试验压力为工作压力的1.5倍（0.6mpa）。 七、预埋工作： 1、生活用水、排水、消防自动喷洒立管和支管都要留好孔洞，杜绝二次打眼和凿洞，违者每处罚款1000元。 2、采暖立管、管道井供热PP-R进户管预埋工作都由项目部完成这项工作，违者每处罚款1000元。 大连九洲房地产开发有限公司 2013年3月1日
蓄 水 罐 安 装 施 工 组 织 设 计 编制：审核：审批：
目录 1、工程概况 2、方案编制依据 3、蓄冷水罐安装流程 4、拼装施工方案 5、吊装方案 6、安全技术措施及注意事项 7、附图
一、工程概况 地下一层层高为4.4米，主梁下高3.32米，辅梁下高3.52米；一、二层层高7.3米，主梁下高6.2米，辅梁下高6.47米；整体楼板承重为800kg/平米，其中一、二层10轴-14轴与D轴-G轴之间区域原有建筑为挑空区域，后经钢结构加固后楼板承重为800kg/平米； 一、二层5轴-7轴与D轴-G轴之间区域原有建筑也为挑空区域，其中一层此区域钢结构加固后楼板承重为800kg/平米，二层此区域钢结构加固后楼板承重为200kg/平米。楼面区域整体荷载为500kg/平米，其中10轴-14轴与D轴-G轴之间区域/5轴-7轴与D轴-G轴之间区域荷载为50kg/平米，其余区域荷载为800kg/平米。 我司承包的蓄水罐工程属于专业工程，我方将对蓄水罐设备的采购、安装及组织该单项工程的竣工验收并移交给业主方。 设备及附件清单 二、方案编制依据 1、根据设计院工程图纸及制造厂家的技术文件和使用说明书； 2、国家法律、法规、规程、规定标准及国外的技术标准： 3、 JHJ46-2005 施工现场临时用电安全技术规程 4、、《工业金属管道工程施工及验收规范》G1350235-97 5、《压力管道安全管理及监察规定》 三、蓄冷水罐安装流程及时间计划 蓄冷水罐体积较大，重量约40吨，总长度14m，左右，直径5m。因蓄冷罐直径过大。导致罐体运输超高（总高度为:6.5m）无法运输,所以罐体需要在现场拼装。 第一步：生产车间加工好的罐体的各种部件运至施工现场进行拼装； 时间安排：10月3日开始～10月13日罐体拼装完工，共10日第二步：吊装就位； 时间安排：10月14日吊装就位完工。共1日第一步和第二步使用场地平面布置图
地板辐射供暖的安装工种,不宜与其它施工作业同时交叉进行。混凝土填充层的浇捣和养护过程中,严禁进入踩踏。 (一)、地暖工程技术准备 施工前的技术准备工作是施工过程中一个重要阶段和环节,包括: 1 熟悉施工图,熟悉全部的施工技术资料,理解设计意图和具体要求; 2 勘查、熟悉施工现场; 3 合理选择施工机具,除准备安装钳工用的一般工具外,还应根据设备的特点,选择安全可靠的吊装、运输机具和符合精度等级的量具,以及配套使用的焊接机具结合其他机具(如便携电源、电动工具等)。 4 开箱检查应根据设计图纸按设备的完全称呼,核对名称、型号等。并及时填写设备开箱检查记录。 (二)、地暖工程设备就位、固定 (三)、地暖工程系统一般规定 1、地板辐射供暖的安装工程,施工前具备下列条件: 1)设计图纸及其它技术文件齐全。 2)经批准的施工方案或施工组织设计,已进行技术交底。 3)施工力量和机具等,https://www.doczj.com/doc/1b4691685.html,能保证正常施工。 4)施工现场、施工用水和用电、材料储放场地等临时设施,能满足施工需要。 2、地板辐射供暖的安装工程,环境温度宜不低于5℃。 3、地板辐射供暖施工前,应了解建筑物的结构,熟悉设计图纸、施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能,掌握基本操作要点,严禁盲目施工。 4、加热管安装前,应对材料的外观和接头的配合公差进行仔细检查,管道和管件中不允许有污垢和杂物。 5、安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。 6、管道系统安装间断或完毕的敞口处,应随时封堵。
(四)、地暖工程绝热层的铺设 1、绝热层铺设在平整的地面上。 2、绝热层铺设平整、搭接严密。当敷有真空镀铝聚脂薄膜贴面层时,不得有破损。 3、保温层采用XPS挤塑聚苯乙烯保温苯板,厚度为20mm,密度为5kg/m3,反射膜采用加筋铝箔。 (五)、地暖工程加热管的配管和敷设 1、按设计图纸的要求配管敷设,同一通路的加热管保持水平。 2、地板采暖加热管布置采用回折型铺设。 3、加热盘管每支路由一根完整的管段铺设而成,地板以下无连接件。在与内外墙、柱及过门等垂直部件交接处敷设不间断的伸缩缝,伸缩缝宽度不小于20mm,伸缩缝采用聚苯乙烯泡沫板。 4、加热管的弯曲半径,不小于5倍外径。 5、填充层内的加热管不应有接头。 6、采用专用工具断管,断口应平整,断口面应垂直于管轴线。 7、加热管采用以下的固定方法:用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。或用塑料卡钉把管固定到绝热层上。 8、加热管固定点间距为0.4-0.6mm,弯曲间距为0.2-0.3mm。 (六)、地暖工程热媒集配装置的安装 1、加热管始末端出地面至连接配件的管段,设置在硬质套管内。套管外皮不超出集配装置外皮的抽影面。加热管与集配装置分路阀门的连接采用专用卡套式连接件。 2、加热管始末端的适当距离内或其它管道密度较大处,当管间距≤100mm时,设置柔性套管等保温措施。 3、加热管与分/集水器装置及管件的连接采用卡套式连接;连接件为铜质。 4、分/集水器为黄铜材质,分层设置,其分支环路不超过8路,每环路长度不超过120m。分水器与集水器的中心间距为200mm,集水器中心距地面500mm.分/集水器最大断面流速不大
地暖施工技术交底 一、施工准备 1、材料准备 （1）水泥：采用“天柱”牌PC32.5级普通硅酸盐水泥，水泥应有出产质量证明或复检合格证，进场使用前应分批对强度、安定性进行复试。 （2）砂子：宜采用平均粒径0.35～0.5mm的中砂；在使用前应根据使用要求过筛。筛好后保持洁净。 （3）豆石：采用泾河直径2-3cm的豆石。 （4）保温板 （5）反射膜 （6）铁丝网 （7）地暖管 （8）分、集水器 2、机具准备： （1）强制式砂浆搅拌机、垂直运输机械、手推车。 （2）抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。 （3）充分准备好打压设备。 二、施工前准备用料的现场加工： 1、地辐热地面面层：水泥：砂：豆石：水=274：704：1251：170按照此比例拌制混凝土。 2、保温板：按各个房间大小裁割整齐满铺地面上。 三、施工作业流程 1、施工前清理平整地面。 2、铺给水管及采暖供、回水管打压试验。 3、铺设保温板和铝箔反射膜及铁丝网。 4、安装采暖管。 5、打压式检验无漏水。 6、浇注前满铺板。 7、铺C15豆石混凝土填充层。 8、收面、楼地面基层清理 四、施工工艺 1、楼地面基层清理 凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求。在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。 2、聚苯板保温层施工
1）、房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。 2）、门、过口处要增加伸缩缝。 3、钢丝网加固层的施工 (1)规格为方格不大于200mm，在采暖房间满布，拼接处应绑扎连接。 (2)钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及跷起的边角。 4、加热盘管敷设 (1)加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度减小材料损耗。填充层内不许有接头。2)按设计图纸要求，事先将管的轴线位置用墨线弹在绝热板上，抄标高、设置管卡，按管的弯曲半径≥10D(D指管外径)计算管的下料长度，其尺寸误差控制在士5％以内。必须用专用剪刀切割，管口应垂直于断面处的管轴线。严禁用电、气焊、手工锯等工具分割加热管。 (3)按测出的轴线及标高垫好管卡，用尼龙扎带将加热管绑扎在绝热板加强层钢丝网上，或者用固定管卡将加热管直接固定在敷有复合面层的绝热板上。同一通路的加热管应保持水平，确保管顶平整度为：±5mm。 (4)加热管固定点的间距，弯头处间距不大于300mm，直线段间距不大于600mm。 (5)在过门、过伸缩缝、过沉降缝时，应加装套管，套管长度≥150mm。套管比盘管大两号，内填保温边角余料。 5、分、集水器安装 (1)分集水器安装可在加热管敷设前安装，也可在敷设管道回填细石混凝土后与阀门、水表一起安装。安装必须平直，牢固，在细石混凝土回填前安装需作水压试验。 (2)当水平安装时，一般宜将分水器安装在上，集水器安装在下，中心距宜为200mm，且集水器中心距地面不小于300mm。 (3)当垂直安装时，分、集水器下端距地面应不小于150mm。 (4)加热管始末端出地面至连接配件的管段，应设置在硬质套管内。加热管与分、集水器分路阀门的连接，应采用专用卡套式连接件或插接式连接件。 6、细石混凝土敷设层施工 (1)在加热管系统试压合格后方能进行细石混凝土层回填施工。细石混凝土层施工应遵循土建工程施工规定，优化配合比设计、选出强度符合要求、施工性能良好、体积收缩稳定性好的配合比。建议标号应不小于C15，卵石粒径宜不大于12mm，并宜掺人适量防止龟裂的添加剂。 (2)敷设细石混凝土前，必须将敷设完管道后的工作面上的杂物、灰渣清除干净(宜用小型空压机清理)。在过门、过沉降缝处、过分格缝部位宜嵌双玻璃条分格’(玻璃条用3mm玻璃裁划,比细石混凝土面低l～2mm)，其安装方法同水磨石嵌条。 (3)细石混凝土在盘管加压(工作压力或试验压力不小于0.4MPa)状态下铺设，回填层凝固后方可泄压，填充时应轻轻捣固，铺设时不得在盘管上行走、踩踏，不得有尖锐物件损伤盘管和保温层，要防止盘管上浮，应小心下料、拍实、找平。 (4)细石混凝土接近初凝时，应在表面进行二次拍实、压抹，以防止顺管轴线出现塑性沉缩裂缝。表面压抹后应保湿养护14d 以上。 五、安全生产和成品保护措施

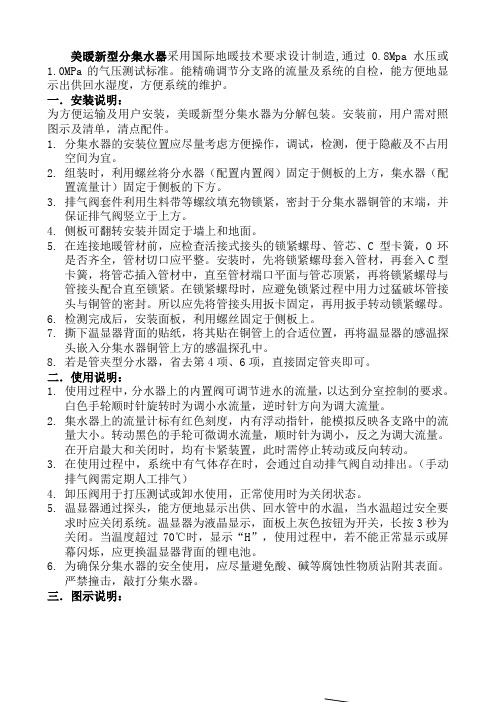

6 5 4 3 2 1 23 145679 8 10 Installation Instruction Main features: The forged manifold with brass ball valve is a device of water heating, composed of water supply/return pipe, manifold regulator, manual vent valve, plug and holder. Outlet of the manifold regulator is changeable union with three norms of 14, 16 and20. Thus customers can choose in terms of the specific situation, only with a note when ordering. Installation can be followed as the Installation Instruction. The principle of Manifold Manifold is a device of separating and collecting water that links water-supply/return pipeline in the system of water heating. Water knockout manifold and water collecting manifold are named due to the different function of the device itself. In general, these two kinds are called Manifold. This device has been widely used in the system of water heating, water conditioner, and tap water, whose material is brass. It mainly plays the role of opening/ closing water flow in water heating system. Before water in the main pipe flows into the gas-fired boiler or the branch manifold, impurities should be filtered and then water can be divided equally into water heating loop. Eventually, water comes back to the manifold by heat exchange of the loop and flows into the heating system through the outlet. Hot water flows into the manifold pipe from the water-supply pipe, passing the heat-supply pipe network in the room through the floor-heating pipe, and converges in the main pipe of manifold. Then water comes to the heating source through return pipe. In the method of recycling, we can get the goal of heating. Installation Instruction 1. Place the crash pad on the fixed holder correctly in installation, then put the water-separation manifold(red) above and water-collection manifold(blue) below. The floor-heating pipe from the water-separation manifold pipe should be mixed behind the water-collection manifold, otherwise it’ll affect the headstock of the ball valve handle. 2. For the convenience of passing through the pipe, the side of high holder is below and combines to water-collection pipe(blue) with M6 screw; and above is the lower one, which also combines to water-separation pipe(red) in the same way. 3. When installation is finished, the device should be tested by professional. 4. Emission of the air in pipe: connect a hose to the outlet of manual vent valve, supply water to the pipe and unscrew the manual vent valve. When water is come out from the vent valve, remain for 1 minute and turn off the vent valve. 5.When testing, make sure there is no leakage in every joint. Instructions https://www.doczj.com/doc/1b4691685.html,ers can start and stop the branch pipe ball valve to control the water flow. 2. In the process of usage, adjust the handle of the vent valve to emit the air in the pipe system. 3. If no use for long time, water in the pipe should be emitted thoroughly and the pipes and valves should be cleaned in order not to be blocked or broken.
