建筑暖通施工技术
[摘要]现代建筑专业技术工程体系的重要一环便是暖通工程，对建筑物的使用功能否完善发挥起着重要作用，本文将以暖通工程施工技术作为研究目标，对民用建筑暖通工程施工要点进行分析，并提出需要重视的几个问题。
[关键词]暖通工程、施工、技术要点
中图分类号：TP45 文献标识码：A 文章编号：1009-914X （2014）22-0140-01
绪论
暖通工程由空调，采暖及通风等系统共同组成，安装工作比较复杂，因此，只有认真翻阅图纸，结合工程实际情况制定施工计划，按照现行规范、设计要求等对全过程进行管理控制，才能做好暖通安装工程的施工工作。
民用筑暖通工程施工要点分析
1、建筑通风工程施工要点
在进行民用建筑暖通工程施工时，各项作业关系到的最多问题多半和预留孔洞。一般在工程图纸中要对“预留孔洞施工图”详细标注，但在实际中施工图中没有将预留孔洞的位置明确指出，即相对忽视了预埋工序。针对这个问题，最
好的处理办法就是对施工作业人员和土建工程技术人员之间的协调交流进行加强，主要是排查土建专业工程与暖通电气安装专业施工图中的矛盾之处，比如是否产生预留孔洞遗漏以及规格尺寸是否符合位置等。此外，就混凝土浇筑工艺来说，还必须对工艺、步序的质量控制进行重点加强，比如在进行混凝土浇筑振捣时是否产生不密实、松动、位移过大等情况，进而才可以立足实际，发现问题及时治理，保障混凝土浇筑工艺完成之后的验收质量。不仅如此，在进行民用工程时为了使工期进度得到合理提前，一般会同步进行水暖电气安装和消防工程作业。因此，这就要求作业场地技术人员之间要密切配合、相互交流，保证各管线施工质量，比如合理布设管线、软管让硬管等，此外，还必须制定出具体的实践作业方案。
2、建筑地暖工程施工要点
因为现阶段很多木暖通地暖工程作业使用的低位热水供热系统的经济适用与环保节能优点非常明显，所以在我国很多民用建筑中已经被广泛普及推广。因此，就这种具有很强实用性能的暖通作业进行施工时要做到以下几点：（1）在进行低温热水地板样式采取作业时，为了避免出现地热向四周及下层住户的散热速度过快的情况，要完成好地热管下面的地板铺设工作，还要完成好铝箔热反射膜和高热性能优良的挤塑板的安设等，其目的主要是保证显著的
铜仁110kv****8*容改造工程（含滑石220kv变电站间隔扩建工 程） 暖 通 工 程 专 项 方 案 ******电力建设工程有限司 二零一七年三月 目录 一、工程概况 二、编制依据： 三、工期要求 四、施工范围 五、施工准备 1、项目管理人员配备 2、施工人员准备 3、技术准备 4、施工现场准备 5、施工机具准备
六、施工材料报验制度 七、主要施工方法及工艺要求 1、设备安装 2、通风及空调风管做法及工艺要求： 3、空调水系统施工方法及工艺要求 4、保温施工方法及工艺要求 八、暧通施工质量检查及成品保护 1、通风及空调风管质量检查及要求 2、空调水系统质量检查及要求 3、设备安装质量检查及要求 4、成品保护 九、安全文明施工要求
暖通工程专项施工方案 一、工程概况 1、工程名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、监理单位： 6、施工单位： 7、计划开工日期： 8、计划竣工日期： 二、编制依据： 2.1本施工图和设计说明书、随机技术文件 2.2 GB50243-2002《通风及空调工程施工及验收规范》 2.3 GBJ300-88《建筑安装工程质量检验评定统一标准》 2.4 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.5 GBJ66-84《制冷设备安装工程施工及验收规范》
2.6 《民用建筑工程节能质量监督管理办法》（建质[2006]192号） 2.7《建设工程质量管理条例》（国务院令第279号） 2.8《建设工程安全生产管理条例》（国务院令第393号） 2.9《建设部关于贯彻执行工程勘察设计及施工质量验收规范若干问题的通知》（建标[2002]212号） 3.0发包人、监理人和承包人在工程建设中，应执行重庆市建筑工程相关地方标准。 三、工期要求：合同签订后31日历天。 四、施工范围: 1、一层至顶层空调及通风、防排烟的系统末端施工，包含如下施工范围； 2、空调水系统的平层供回水管在每层管道井外已安装阀门后的支管接口，再到接口后的终端各设备。 3、空调新风系统的平层电梯前室管井外接至每层走道新风接口；办公区域内新风送风机阀门后接口；设计为每层送风外的接口后的管道及阀门、风口，终端设备等。 4、每层回风机井道外已安装阀门后的接口，接口后的所有管道、阀门、风口等。 5、每层卫生间排气井外已安装阀门后的接口，接口后的管道、阀门、风口等。 6、本工程属于空调、通风及防排烟改造工程，根据设计的施工平面图及发包方招标文件中的工程量清单中内容，对风机盘管、风管、风口、空调水系统等拆除后的调整。 7、负责对本工程空调系统、空调冷媒水系统、通风系统及相关的
暖通工程施工技术方案 一、设备安装工程施工方案 （一）、设备安装工程准备工作 1、设备及风管系统的准备 （1）全部设备应根据有关规定进行清洗。 （2）空调器和通风管道内应打扫干净，检查和调节好风量调节阀等的动作状态。 （3）检查和调整送风口和回风口（或排风口）内的风阀、叶片的开度的角度。 （4）检查空调器内其他附属部件的安装状态，使其达到正常使用条件。 2、管道系统的准备 （1）管道系统应通过水冲洗，排出管内污物，并检查确实无漏泄处。 （2）制冷管道进行通气排污，并作气压试验，确认系统的严密性。 （3）管道上的阀门经检查确认安装的方向和位置均正确，阀门启闭灵活。 （4）排水管道畅通无阻。 3、设备开箱验收
设备安装前应开箱检查验收，要对设备进行全面外观检查并清点零件，质量验收应检查外观是否有缺陷、损坏、锈蚀、腐蚀、受潮、变形等不符合合同、技术文件和有关标准要求的现象。上速问题应当正确标识并作好书面记录；应检查随机文件及合格证或质保书是否齐全，缺少时应追踪索取，否则有权拒验、拒收。设备开箱使甲方或监理等有关各方必须同时到场，并在记录上签字，开箱后的设备和零部件、备品备件及专用工具等应分类妥善保管。 （二）、设备安装就位 项目部在施工初期详细了解设计预留吊装设备的孔洞情况，必要时提出适当的预留位置；详细了解设备单件重量、设备的外形尺寸及具有特殊要求的设备情况，合理确认设备吊装方法和路线。对安装标高较高、重量、体积较大和较精密的设备，必要时另行编制吊装方案，经有关单位批准后实施。 1、设备搬运和吊装时应捆扎牢固，主要受力点应高于设备重心，以防倾倒，绳索不得捆缚在转子和机壳上盖或承轴上盖的吊耳上。吊索与设备接触处应用软质材料衬垫，以防设备受损。 2、设备安装时应认真阅读随即设备说明书，重点检查基础坐标、标高、螺孔位置是否与设计图、设备相符。 3、设备安装时找正，找平并与基础或其他建筑娶安装牢固。 （三）、设备清洗、吹扫及压力试验 1、一层整体设备主要清除表面杂物、油污，对转动部件进行必要的检查调整。静止设备可以进行吹扫，使其达到清洁标准；由于二
民 用 建筑 工程 设计暖通专业技术措施2010
前言 为了更好的贯彻落实国家的《建设工程质量管理条例》等现行法律、法规和各专业的设计规范、标准，进一步提高我公司工程设计机电各专业的设计质量和设计效率，我们组织编写了《CCDI民用建筑工程设计机电各专业技术措施》，供全公司机电各专业设计人员使用。 在本《技术措施》的编写中，我们遵循以下原则： 本《技术措施》内容不求全、不求多、不求大；凡在《全国民用建筑工程设计技术措施》（2009版）中已有的内容，原则上不在本《技术措施》中抄录；力求写出CCDI的设计经验和设计特点。 因此，可以将本《技术措施》看作为《全国民用建筑工程设计技术措施》的补充，在工程设计中，二者应同时使用。 我们希望全公司机电各专业设计人员认真总结、不断积累设计经验，也注意对本《技术措施》提出批评意见，以便今后不断修订和更新。 《技术措施》暖通专业分册的编写、审查人员为（按姓氏笔画）： 丁瑞星毛红卫牛晓阳平川卢仲炜朱宛中陈萍沈锡骞苏艳辉赵磊彭洲程新红蔡敬琅 术部 二0一0年十二月
目录 1会展类建筑 ............................................................................................................................... - 1 - 1.1室内设计参数 (1) 1.2采暖 (1) 1.3通风与防排烟 (1) 1.4空调 (1) 1.5冷热源 (2) 2商业类建筑 ............................................................................................................................... - 3 - 2.1室内设计参数 (3) 2.2采暖 (3) 2.3通风与防排烟 (3) 2.4空调 (3) 2.5冷热源 (4) 3办公类建筑 ............................................................................................................................... - 5 - 3.1室内设计参数 (5) 3.2采暖 (5) 3.3通风与防排烟 (5) 3.4空调 (5) 3.5冷热源 (6) 4酒店类建筑 ............................................................................................................................... - 7 - 4.1室内设计参数 (7) 4.2采暖 (7) 4.3通风与防排烟 (8) 4.4空调 (8) 4.5冷热源 (8) 5铁路站房类建筑...................................................................................................................... - 11 - 5.1一般规定 (11) 5.2设计参数 (11) 5.3采暖 (13) 5.4通风与防排烟 (16) 5.5空调 (17) 5.6冷热源 (22) 5.7管线综合与设备布置 (23) 6学校类建筑 ............................................................................................................................. - 26 - 6.1一般规定 (26) 6.2采暖 (26) 6.3通风 (26) 6.4声学 (27)
暖通工程施工工期保证措施及冬期施工 1、我方保证按投标书提报的机械设备力量和人员组成投入施工，严格按照批准的施工组织设计安排施工进度，确保工期。 2、实现机械化、标准化作业，以加快施工进度。 3、抓好施工黄金季节的计划安排，充分利用网络技术, 根据优化的网络安排，从技术、设备、劳力上保证关键线路的需要，实施平面、立体交叉作业，同时抓好非关键线路，同步展开，整体推进工程进度。 4、建立健全完善的技术保障体系，确保施工生产顺利进展和加速施工进度，实行总工程师质量总负责的技术责任制，配备足够的有施工技术经验的工程技术人员，除编制好实施性施工组织设计外，对关键工序还必须编写施工方案；认真执行技术交底制，确保施工质量和安全生产，加快施工进度。 5、提高分项工程质量一次合格率，减少不应有的返工。 6、加强现场指挥调度，减少施工干扰。
7、加强工程进度的计划性： （1）施工期间建立进度控制的组织系统，按进度控制计划进行阶段工程进度目标分解，确定其进度目标，编制月、旬作业计划，做到日保旬，旬保月，并做好施工进度记录。 （2）加强施工中进度控制，将实际进度与计划进度对比, 及时调整。 （3）建立现场会、协调会制度，每周如开一次现场会，每天召开生产调度协调会，加强信息反馈，及时协调各工种进度，确保工期目标实现。 &加强土建、水电专业的配合工作： （1）装修、水电设备工程采取提前插入、与外墙保温改造交叉作业等综合措施，尽可能减少其实际占用工期天数。 （2）加强水电安装与与土建配合工作，要互相协调，配合默契，安装工程要及时了解、掌握土建的施工进度，使
预埋、预留以及安装项目得以及时完成，减少返工，加快施工进度。 冬期施工 1、对施工现场临时管道，消防设备及管道做好防冻保温工作，并备足相应的保温材料。 2、在没有采暖的条件下，卫生设备通水后应将其内部及存水弯内的水放净，以免冻裂水管。 3、铸铁管用水泥捻口时，尽量在正温时操作，用普通 水泥和温水随拌随用，捻好的口应随时覆盖保温。 4、塑料污水管应覆盖或在室内存放。
暖通专业统一技术措施 一、地下车库 1. 设置原则： 2. 排风及送风机房面积： 二、地下需要设计空调房间 1. 设置原则： 2. 机房面积： 三、地下仅设计通风及防排烟房间 1. 设置原则： 2. 机房面积：
四、地下室设备房 1. 设置原则： 2. 机房面积： 五、机械防排烟 1、需设置防烟设施的部位： 1）防烟楼梯间及其前室（防烟楼梯间设加压送风其前室可不设）； 2）消防电梯间前室或合用前室； 3）高层建筑的封闭避难层（间）； 4）人民防空工程中避难走道的前室； 5）封闭楼梯间不能自然通风时按防烟楼梯考虑。 2、以上部位可开启外窗面积满足自然通风要求时，宜优先采用自然通风方式： 1）除建筑高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑外，靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室； 2）防烟楼梯间前室或合用前室利用敞开的阳台、凹廊自然通风时，该楼梯间可不设防烟设施； 室外 房间 带阳台的防烟楼梯间带凹廊的防烟楼梯间
3、采用自然通风方式的场所，其自然通风口的净面积应满足以下规定： 1）防烟楼梯间前室、消防电梯间前室，不应小于2.0m2，合用前室不应小于3.0 m2； 2）靠外墙的防烟楼梯间，每五层内可开启外窗的总面积之和不应小于2.0 m2，且顶层可开启面积不宜小于0.8 m2。3）除建筑高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑外，避难层（间）应设有两个不同朝向的可开启外窗或百叶窗，且每个朝向的自然通风面积不应小于2.0m2。 4）中庭、剧场舞台可开启外窗的总面积不应小于该中庭、剧场舞台楼地面面积的5%； 5）需要排烟的疏散走道可开启外窗面积不应小于走道面积的2%； 6）需要排烟的房间可开启外窗面积不应小于该房间面积的2%； 7）其他场所，宜取该场所建筑面积的2~5%； 8）建筑面积大于500m2且净空高度大于6m的大空间场所，不应小于该场所地面面积的5%。 4、建筑面积大于500m2且室内净高大于6m的中庭、展览厅、观众厅、营业厅、体育馆、客运站、航站楼等公共场 所采用自然排烟时，应设置与火灾自动报警系统联动或由其他电动设施控制启闭的自动排烟窗。自动排烟窗附近同时应设置便于操作的手动开启装置。 5、需设置防烟设施的部位风量风井参数 注意： 1)以下表格风量按照开启2.00m×1.60m的双扇门确定。当采用单扇门时，其风量可乘以0.75系数计算；当有两 个或两个以上出入口时，其风量应乘以1.5～1.75系数计算。开启门时，通过门的风速不易小于0.7m/s。 2)如果防烟楼梯间为剪刀楼梯间，则防烟楼梯间的加压送风量应乘以2.0系数。 3)超过32层时，需分段设置加压送风系统。 4）风井需安装风口的墙体净宽度不小于500mm。 (一) 防烟楼梯间（前室不送风）加压送风 说明: 1. ( ) 内数值为剪刀楼梯间合用一个风井时的面积。 2.地下室楼梯间与地上合用时风井面积应增加0.5 m2
Word文档下载可编辑 铜仁110kv****8*容改造工程（含滑石 220kv变电站间隔扩建工程） 暖 通 工 程 专 项
方 案 ******电力建设工程有限司 二零一七年三月
目录 一、工程概况 二、编制依据： 三、工期要求 四、施工范围 五、施工准备 1、项目管理人员配备 2、施工人员准备 3、技术准备 4、施工现场准备 5、施工机具准备 六、施工材料报验制度 七、主要施工方法及工艺要求 1、设备安装 2、通风及空调风管做法及工艺要求： 3、空调水系统施工方法及工艺要求 4、保温施工方法及工艺要求 八、暧通施工质量检查及成品保护 1、通风及空调风管质量检查及要求 2、空调水系统质量检查及要求 3、设备安装质量检查及要求
4、成品保护 九、安全文明施工要求
暖通工程专项施工方案 一、工程概况 1、工程名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、监理单位： 6、施工单位： 7、计划开工日期： 8、计划竣工日期： 二、编制依据： 2.1本施工图和设计说明书、随机技术文件 2.2 GB50243-2002《通风与空调工程施工及验收规范》 2.3 GBJ300-88《建筑安装工程质量检验评定统一标准》 2.4 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.5 GBJ66-84《制冷设备安装工程施工及验收规范》 2.6 《民用建筑工程节能质量监督管理办法》（建质[2006]192号） 2.7《建设工程质量管理条例》（国务院令第279号） 2.8《建设工程安全生产管理条例》（国务院令第393号） 2.9《建设部关于贯彻执行工程勘察设计及施工质量验收规范若干问题的通知》（建标[2002]212号） 3.0发包人、监理人和承包人在工程建设中，应执行重庆市建筑工程相关地方标准。 三、工期要求：合同签订后31日历天。 四、施工范围: 1、一层至顶层空调及通风、防排烟的系统末端施工，包含如下施工范围；
通风空调工程施工方案1 工艺流程 1.1 通风工程施工工艺流程
2 风管制作 2.1 材料要求 （1）所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。（2）制作风管及配件的镀锌钢板厚度应符合施工验收规范规定。 （3）风管法兰规格按下表选取。
2.2 操作工艺 （1）工艺流程 （2）板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。 （3）板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 （4）剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离开刀口不得小于5cm ，用力均匀适当。 （5）金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。 咬口连接类型可采用平咬口和角咬口，咬口宽度和留量根据板材厚度而定。 钢板厚度 平咬口宽 角咬口宽 0.7以下 6--8 6--7 0.7—0.82 8--10 7--8 领料 展开下 剪切 倒角 咬口制 风管折 成型 方法兰下料 焊接 冲孔打眼 找平找 打孔打 划线下 圆法兰卷圆 铆法兰 翻边 检验
0.9--1.210--129--10 焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接方法而定，可选用：对接焊、搭接焊、角缝、搭接角缝等几种形式。 铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀。板材之间铆接一般中间可不加垫料，设计有规定时，按设计要求进行。 （6）咬口连接根据使用范围选择咬口形式。 （7）咬口时手指距滚轮护壳不小于50mm，手不准放在咬口机轨道上，扶稳板料。（8）咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。 （9）折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配件碰伤。 （10）法兰加工 矩形风管法兰加工：方法兰由四根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不小于风管的外径，用型钢切割机按线切断。下料调直后放在冲床上冲铆钉孔及螺栓孔，孔距应符合施工验收规范要求。冲孔后的角钢放在焊接平台上进行焊接，焊接时用各规格模具卡紧。矩形法兰用料规格应符合施工验收规范规定。 （11）矩形风管边长大于或等于630mm其管段长度在1.2m以上均应采取加固措施。（12）风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚小于或等于1.5mm时可采用翻边铆接，铆钉规格、铆孔尺寸见下表。 类型风管规格铆孔尺寸铆钉规格 方法兰120--630φ4.5φ4×8 800--2000φ5.5φ5×10 （13）风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右翻边量，管折方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳用铆钉将风管与法兰铆固，并留出四周翻边。 （14）翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风。 （15）风管与小部件（短支管等）连接处、三通、四通分支处要严密，缝隙处应用密封胶堵严以免漏风。 3 风管及部件安装 3.1 材料要求
暖通空调节能措施 建筑能耗主要包括建筑物在采暖、通风、空调、照明、电器和热水供应等需求方面的能耗，而暖通空调系统的能耗又是建筑能耗的主要构成部分，占30%～50%。因此，有效地较低暖通空调的能耗，对于节能环保具有重大意义。 一、围护结构 1、采用必要的遮阳、隔热措施 建筑物的屋顶、外墙与外窗传入室内的热量较多，建议多采用必要的遮阳措施，如选用遮阳板、双层玻璃等。屋顶宜采取隔热措施，如设置遮阳棚，屋顶花园等。 2、改善建筑围护结构的保温性能，减少冷热损失 建议围护结构加设外保温材料，采用气密性较好的门窗，加设密闭条提高门窗气密性。 二、空调室内参数设置 1、室内温度 建议降低室内温度的设置标准。在满足室内要求的前提下，适当提高夏季室内温度和降低冬季室内温度。室内制冷时温度宜设置在26℃以上，制热温度宜设置在20℃以下。 2、室内湿度 对于对室内相对湿度无严格要求的对象，建议降低室内相对湿度的设置标准。夏季室内相对湿度不大于70%，冬季相对湿度不小于30%。 3、新风量 应合理地控制新风量。对于夏季供冷、冬季供热的空调房间，新风量俞大，系统能耗愈大，在这种情况下，新风量宜控制到卫生要求的最小值。在过渡季节，宜充分利用自然通风，减少新风机组的运行时间。 在符合室内卫生条件的基础上，应利用有效手段对新风量进行控制。比如：缩减房间的换气频次；在新风入口加设旁通，设置双风机；在回风处安装CO2检测仪器，按照回风中气体的浓度自动调整新风风门的开启大小；尽量利用室外的天然新风；按照室内人员变化规律，确立新风风阀控制方式。 三、空调风系统 1、宜采用尽可能大的送风温度差，减少送风量，从而降低能耗。 2、应根据温湿度控制标准、控制精度、房间朝向、使用时间、洁净度等级等因素划分为不同的空调区域，从而避免过冷过热，减少冷热抵消等现象，避免不必要的能源浪费。 3、建议使用变风量系统代替定风量系统，对风量进行变频控制调节，能随负荷变化自动调节运行状况, 以达到节能的目的。 4、建议选用变频风机，使风机的工作频率能够以实际需求情况为依据来选择，避免了一直处于全负荷的工作状态，以节省能耗。 5、空气处理设备应最大限度地利用回风，新风量宜采用允许的最小新风量标准不要随意扩大。 6、对风管应进行必要的保温防潮处理，减少冷热损失。
十二、暖通工程施工方案 1、暖通工程概况 该工程一至十六层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统南北各设轴流风机1台。 2、施工组织 2.1 劳动组织准备：本工程的总包方为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。 2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。 2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。 2.4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表1。 表1 劳动力计划表 2.5施工机具准备 具体施工用机具见下表2。 表2 施工机具计划表
3、主要项目施工方法及要求 3.1预留预理 3.1.1通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为坚井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100mm，固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。 3.1.2空调水系统需要在楼板或墙体上用钢套管预埋留洞，待土建打完砼达到一定强度时将钢套管松动。并在砼能上人的时候把钢套管拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见下表3。 表3 空调水管预埋、预留洞规格表 注：B2层人防洞的预留、预埋必须按人防有关要求执行。 3.1.3本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。 例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土3-4小时内拔出。 3.1.4设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。 3.1.5由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预

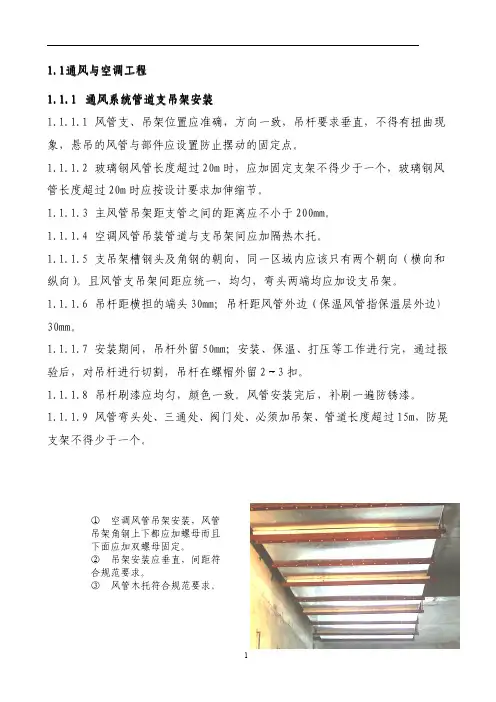

目录 一、工程概况 (2) 二、编制说明及依据 (3) 四、质量管理措施和管理体系 (4) 五、施工工期控制措施 (5) 六、施工进度计划 (6) 七、通风与空调系统安装 (6) 7.1风管及部件安装 (6) 1.材料要求 (6) 2.操作工艺 (6) 3.制作支、吊架 (6) 4.安装吊架 (7) 5.支、吊架安装应注意的问题： (7) 6.风管法兰连接 (7) 7.2风口安装 (8) 7.3风阀安装 (9) 7.4柔性短管 (9) 7.5风管漏光试验 (9) 7.6风管保温 (10) 7.7通风与空调设备安装 (10) 1.技术准备 (10) 2．材料要求： (10) 3．通风机安装 (10) 4.消声器安装 (12) 5.空调设备安装 (12) 6.制冷剂管道系统安装 (13) 八、系统调试 (13) 8.1设备单机试运转及调试 (13) 8.2空调工程系统联合试运转及调试 (13) 九、劳动力安排计划 (14) 十、HSE管理措施 (14) 十一、成品保护措施 (16)
一、工程概况 1.工程名称：中化泉州1200万吨/年炼油项目； 2.工程地点：； 3.工程范围：中化泉州1200万吨/年炼油项目现场机柜室FAR5、单元变电二所、高压泵房、压缩机厂房通风空调安装； 4.建设单位：中化泉州石化有限公司； 5.监理单位：； 6.设计单位：中国石化工程建设公司； 7.计划工期：2013年6月21日至2013年8月9日总工期49天； 9.质量等级：合格。 10.本装置通风空调主要工作量（见下表）： 单元变电所二： 序号设备/材料名称规格型号单位数量 1 立柜式空调机LF110N 台 2 2 边墙风机WEX-450D4-0.24 台9 3 天花板式管道式换气机BPT15-34A 台 2 4 镀锌钢板风管δ=1.2㎡65 5 镀锌钢板风管δ=1.0㎡440 6 镀锌钢板风管δ=0.75㎡200 7 镀锌钢板风管δ=0.6㎡350 现场机柜室FAR5 序号材料名称规格型号单位数量 1 风冷恒温恒湿空调机HF25N 台3 2 风冷热泵型空调机RF8W 台2 3 风冷热泵型空调机RF14W 台1 4 风冷冷风型空调机组LF14N 台1 5 全新风换气机YHQ-D1000 台1 6 增压风机箱YPZ-1000 台2 7 外挂式抗暴阀台2 高压泵房、压缩机厂房
民用建筑暖通空调设计技术措施王博洋 发表时间：2019-11-22T10:33:01.583Z 来源：《基层建设》2019年第24期作者：王博洋 [导读] 摘要：随着城市化进程的深入发展，民用建筑工程项目越来越多，暖通空调设计是民用建筑的重要组成部分，直接影响舒适度和设计质量。 西部机场集团建设工程（西安）有限公司西安 710075 摘要：随着城市化进程的深入发展，民用建筑工程项目越来越多，暖通空调设计是民用建筑的重要组成部分，直接影响舒适度和设计质量。使用有效性将直接影响建筑物的整体价值，这要求相关人员关注暖通空调设计，分析常见问题，不断创新设计。 关键词：民用建筑；暖通空调；设计技术措施 引言 如今我国的建筑工程正逐渐趋向超大、超高及使用功能复杂的建筑形式，这虽然节省了土地资源，给人们提供了更加舒适、安全、便利的使用空间，但是对建筑设计提出了更高要求，其中，暖通空调系统设计是民用建筑中的一项重点和难点。暖通空调系统的主要作用是为建筑室内调节温度，如果它的设计不够合理，就可能会引起空调能耗过高、噪音过大、温度调节作用不佳等问题，从而影响到人们对建筑的使用体验。 1暖通空调系统设计特性 1.1稳定性和可操作性 民用建筑通风采暖应用要求方案必须要满足具有可操作性。设计方案顺应国家与政府以及制定要求，同时满足供电、供气、供热要求，尤其是这些条件具有不稳定性。温湿度等参数要求严格稳或特殊的工艺暖通空调设计项目，综合分析设计方案，保证全年室内气象条件适应性。难以采用标准设备的特殊状态，非标准设备制定详细参数要求，参数具有可操作性。 1.2调节性和可行性 民用建筑暖通空调系统容量应按照最不利气象环境。所以，空调暖通系统应具备较强的调节性才能顺应荷载变化。较好的调节性方案经济投入较多、能耗较小，需要综合考量。同时，空调系统管理操作稳便捷与自动控制有直接关系，设计过程中的要根据具体情况、技术经济性对比。空调系统自动控制，降低系统管理的人员与人力强度，人工管理费用，但经济投入较高，对工作人员专业素养要求严格。方案设计要秉承着大型空调系统、调节控制的设备较多建议选择自动控制，自动控制尽量简化才能增强系统经济性、稳定性。 1.3稳定性 民用建筑暖通空调系统稳定性分为人为环境、防火安全、易燃易爆环境、系统设备等问题，比如：空气传染性疾病与有毒有害气体在空调系统的扩散、蔓延。暖通空调系统稳定需重视设备研制、运行控制、技术措施，比如：设计库房、煤矿等易燃易爆的通风空调系统稳定性是主要影响要素，要求制定防爆技术方案燃油燃气锅炉房设计要避免液体泄漏危险、可燃性气体安全性，要求安装可燃性气体泄漏报警系统、事故通风系统。防火安全应根据防火设计要求分析，设备安装运行问题包括制冷系统。 2民用建筑暖通空调设计技术措施 2.1采暖系统设计 采暖系统设计可以选择引入市政热源，并且根据具体的负荷来分配。在系统中，需要根据实际的情况设计热交换站，决定热交换站的数量及其供回水温度。民用建筑的采暖热水干管系统可以选择双管下供下回式，由定压站统一定压。在地下室设置热力小室，配置总热量表，以及相关配件。对于建筑内的采暖主管、采暖管井、户用热计量表等都需要进行合理的设置。 2.2通风系统设计 通风系统设计对于确保民用建筑暖通空调的安全使用意义重大，在系统中应该设置有防火分区，每个防火分区还必须设置有防烟分区，以及排烟机房。在通风系统中，排烟系统与排风系统可以兼用，排风和排烟的换气量应该根据具体的要求进行合理的设计。排烟或排风可以经由井道排到室外，在每个防火分区中还应该设置有自然补风口，通过接管至排烟或排风口连接，通风系统的送排风机可以选择变频风机。 2.3冷热源系统设计 对于一个高层民用建筑项目而言，无论是其物业管理、能耗计量，还是产权等问题，均十分复杂。为了能够良好地匹配建筑的平面布置及适应室内负荷的频繁变化，常需在建筑内设计三个相对独立的冷热源系统（图1）：一个是商铺区的冷热源系统，其一般处于地下1～2层及地上2～3层，分设1～2台离心式和螺杆式冷水机组、燃气锅炉；一个是步行街与公共空间的冷热源系统，其一般处于地上2～3层，设多台离心式冷水机组、燃气锅炉，冬季还可动用冷却塔供冷系统；还有一个是餐饮区与娱乐区的冷热源系统，其一般处于地上3～4层，设多台离心式和螺杆式冷水机组、燃气锅炉。 图1 冷热源系统设计 2.4空调自控系统设计 在现代的高层民用建筑中，都是采用的智能暖通空调系统，其中的一项关键就是空调自控系统的设计。目前多采用多工况空调运行模式来进行暖通空调系统的自控，因为通过该模式可以实时控制风机和电动阀门，并且能够降低暖通空调系统的运行能耗。另外，除了建筑中应用螺杆式冷水机组的区域外，其他区域均可设计一次泵负荷侧变流量系统和冷热源侧定流量系统。在供回水总管内，应设计压差旁通装置；在回水管上，应设计电动二通阀；在新风管、排风管及回风管上，则应设计电动风阀和温湿度传感器。此外，少部分的情况下可能
暖通专业施工组织设计 方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
一、施工组织设计或施工方案； 1 .施工方案 在施工中各分项工程、各工序严格遵守本施工组织设计所采用的标准规范施工，要采取科学的施工方法，规范的技术措施，以保证质量目标 （一）空调主机安装 1、主机吊装方案要安全、可靠，符合技术要求，吊装方案要经监理工程师、施工单位确认方可实施。 2、设备安装前应用衬垫将设备垫稳。 3、吊装前应核对设备重量，吊装捆扎应稳固，主要承载力应高于设备重心，吊点应在设备指定吊装点处。 4、吊链的转折点与设备接触点应采用软质材料衬垫。 5、机组的纵、横向水平偏差不大于‰。 6、做好机组的现场保护。 （二）水泵安装 1、检查设备的基础尺寸、位置应符合实际要求。 2、检查设备不应存缺件、损坏和锈蚀等情况。 3、检查设备内部是否干净，用手盘转水泵叶轮是否转动灵活，又无杂音。 4、水泵的纵横向水平度不应超过‰。 （三）换热器安装 1、换热器吊装要安全、可靠，吊索应挂在换热器的吊装鼻上。 2、换热器的热媒、热水出入口的方向要正确。 3、检查换热器内部有无杂物和损坏部位。 4、设备的纵横向水平度偏差不打鱼‰。 5、设备与阀门的连接螺栓要对角禁固。 6、设备四周要
有围线保护，以免碰撞。 （四）新风空调机组安装 1、校对各部位的安装尺寸是否符合设计要求，开箱检查设备不应有缺件和损坏情况，设备内无杂物，机内要清扫干净。 2、支、吊、托架应符合设计规范、空调标准图的要求，安装要牢固。 3、风机安装高度误差小于10mm，中心线的平面位移不大于10mm，轴向同心度径向位移偏差不大于‰，纵向水平度偏差不应超过‰，横向水平度偏差不应超过‰。 4、空调机组于风管连接要牢固并便于拆卸和维修。 5、空调机组与风管连接要有三防（防火、防水、防腐），帆布软短管长度宜在150mm—200mm之间。 6、空调机组与进出水的阀门之间应保持一定的距离，便于阀门的开启和空调机组的维修。 7、安装完毕后，用塑料布将空调机组包裹保护。 （五）风机盘管安装 1、风机盘管机组安装前应进行单机三速试运行和水压试验，试验压力为系统工作压力的倍。 2、卧室风机盘管用吊架固定，螺栓处要有减震垫，螺栓用机油涂抹便于拆卸和维修。 3、风机盘管滴水盘的排水坡度要正确，冷凝水应畅通流到指定位置，但回水阀应靠正风机盘管安装。 4、风管、风口与风机盘管连接应紧密，风机盘管的坐标偏差不大于10mm。
