金属氧化锌避雷器试验报告
试验站名500kV 忻州变电站
型号Y10W1-200/520W 运行编号1#主变220kV侧避雷器额定电压（kV）200 持续运行电压（kV）156 制造厂家抚顺电瓷制造有限公司出厂编号51341/51250/51242出厂日期2005.12.06 投运日期2006.07.12
环境温度（℃）26 相对湿度（%）30
一.直流1mA电压U1mA及0.75U1mA下的泄漏电流
测试部位上节中节下节
A相U1mA（kV）
初值149.3 - 149.8
实测值150.0 - 150.4
初值差(%) 0.47 - 0.40 I(uA)
初值12.0 - 9.0
实测值18.4 - 20.7
初值差(%) - - -
B相U1mA（kV）
初值152.2 - 149.2
实测值151.7 - 151.2
初值差(%) -0.33 - 1.34 I(uA)
初值16.0 - 15.0
实测值18.0 - 16.7
初值差(%) - - -
C相U1mA（kV）
初值148.1 - 153.1
实测值150.3 - 152.0
初值差(%) 1.49 - -0.72 I(uA)
初值10.0 - 13.0
实测值22.3 - 15.9
初值差(%) - - -
试验仪器直流高压发生器仪器编号苏州海沃Z-VI-03试验标准：
1.U1mA初值差不超过±5%且不低于GB 11032规定值（注意值）
2. 0.75U1mA下的泄漏电流初值差≤30%或≤50 uA（注意值）
二.底座绝缘电阻
测试相别A相B相C相
测试结果（MΩ）10000 10000 10000 试验仪器绝缘电阻测试仪仪器编号日本共立3124-03 试验标准：
1.底座绝缘电阻≥100MΩ
三.放电计数器功能检查
检查相别A相B相C相
动作情况正常正常正常
试验仪器放电计数器仪器编号苏州华电 ZGS-J2-03
试验标准：
1.功能正常
试验依据《Q/GDW 1168-2013 输变电设备状态检修试验规程》
结论
备注：
0.75U1mA下的泄漏电流≤50 uA（注意值），无必要填写初值和初值差。
试验人员：审核：试验日期：2017.06.09

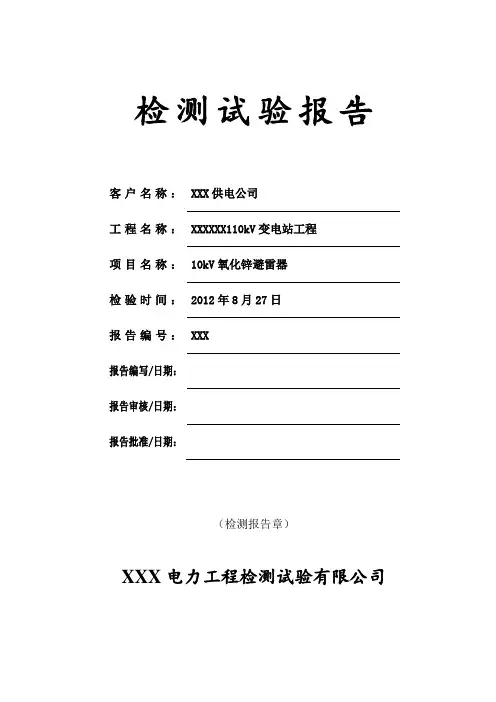

检测试验报告 客户名称：淮北供电公司 工程名称：淮北滂汪110kV变电站工程 项目名称：10kV氧化锌避雷器 检验时间：2012年8月27日 报告编号：AHQH—RET/KG19—001—022 报告编写/日期： 报告审核/日期： 报告批准/日期： （检测报告章） 安徽强华电力工程检测试验有限公司
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-001 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路10开关柜 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 五、本次检测使用仪器： （以下空白） 试验人员：
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-002 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路9开关柜 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 五、本次检测使用仪器： （以下空白） 试验人员：
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-003 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路8开关柜 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 五、本次检测使用仪器： （以下空白） 试验人员：
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-004 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路7开关柜 一、铭牌及安装位置: 二、绝缘电阻测量：温度：34℃湿度55% （单位:MΩ） 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 四、结论判断 五、本次检测使用仪器： （以下空白） 试验人员：

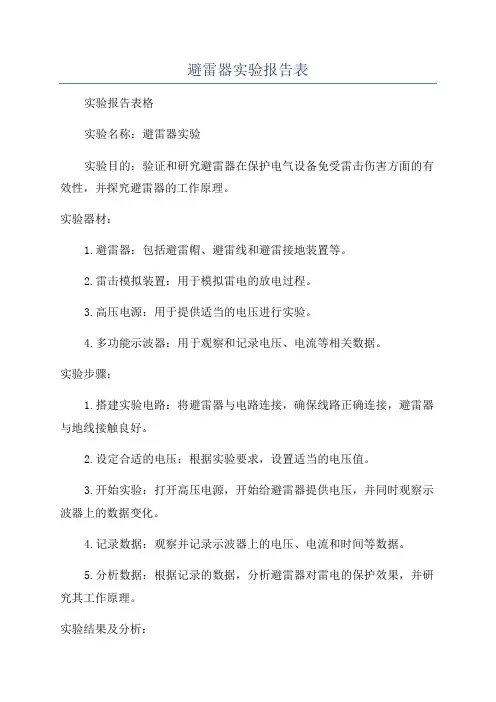

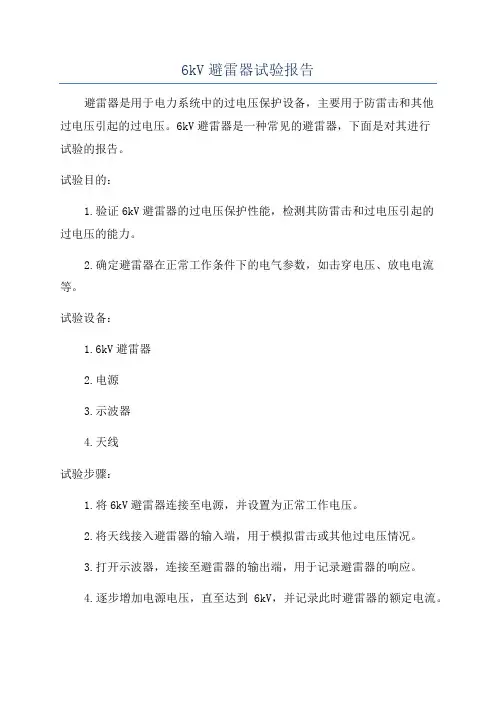

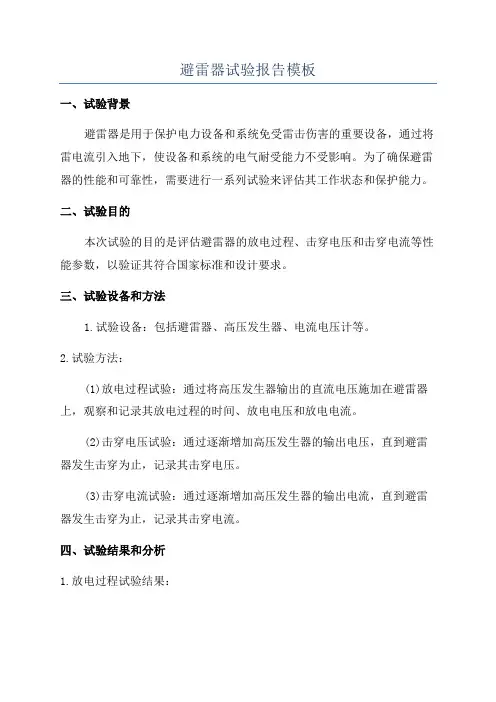

避雷器试验方案 1 试验目的 按试验周期安排，对避雷器按有关标准规定进行试验，为能否再正常投入运行提供试验依据。 2 标准依据 2.1 XX省电力有限公司电力设备交接及预防性试验规程 2.2 DL/T596-2005《电力设备预防性试验规程》 2.3 GB50150-2006《电气装置安装工程电气设备交接试验标准》 2.4 避雷器生产厂家技术规范 3 试验项目 3.1 测量本体绝缘电阻 3.2 测量氧化锌避雷器直流1mA参考电压及测量0.75倍直流参考电压下漏电流 3.3带电测量运行电压下的持续电流（全电流及阻性电流） 3.4测量避雷器基座的绝缘电阻 3.5检查放电记录器或在线检测仪的动作情况和电流指示 4 试验条件 该试验需3~5人参加；工作负责人至少具有高压电气试验中级工以上水平，其余人员至少需具备初级工水平。 对于安装户外的试品，该试验应在晴天且湿度不大于85%的环境状况下进行；对于安装户内的试品，该试验应湿度不大于85%的环境状况下进行。 5 仪器设备
6 试验步骤 6.1 测量本体绝缘电阻 将避雷器外部擦拭干净，分单节进行；采用2500V兆欧表进行测量，与历次试验数据比较应无明显差别。 6.2测量氧化锌避雷器直流1mA参考电压及0.75倍直流参考电压下漏电流 现场试验接线如图1所示；试验步骤和注意事项为： ⑴对直流电压发生器进行空载升压约超过预加试验电压10-20%，待直流电压发生器正常后进行过电压保护值整定，其值一般按直流电压发生器额定值（电压、电流）整定； ⑵按图1接好试验接线：注意直流发生器至避雷器之间的高压引线连接应牢靠，经检查无误后，方可缓慢升压，当直流电流达到1mA时，读取直流电压即U1mA；其值与上次数值比较，变化应不大于5%时，合格； ⑶完成U1mA测量后，立即把电压降低至0.75 U1mA左右，将直流微安表的短路刀闸合上，把直流微安表量程换至小档位，然后电压调到0.75 U1mA数值时测量避雷器的漏电流；漏电流不大于50μA时为合格； ⑷完成0.75倍直流参考电压下漏电流测量后，立即调节直流发生器降低电压至零； ⑸断开交流电源，然后对直流发生器及避雷器进行充分放电，放电完毕，方可拆除高压引线。 6.3 运行电压下持续电流的测量 测量的接线图如图2所示。 试验要求：
金属氧化锌避雷器试验报告 试验站名500kV 忻州变电站 型号Y10W1-200/520W 运行编号1#主变220kV侧避雷器额定电压（kV）200 持续运行电压（kV）156 制造厂家抚顺电瓷制造有限公司出厂编号51341/51250/51242出厂日期2005.12.06 投运日期2006.07.12 环境温度（℃）26 相对湿度（%）30 一.直流1mA电压U1mA及0.75U1mA下的泄漏电流 测试部位上节中节下节 A相U1mA（kV） 初值149.3 - 149.8 实测值150.0 - 150.4 初值差(%) 0.47 - 0.40 I(uA) 初值12.0 - 9.0 实测值18.4 - 20.7 初值差(%) - - - B相U1mA（kV） 初值152.2 - 149.2 实测值151.7 - 151.2 初值差(%) -0.33 - 1.34 I(uA) 初值16.0 - 15.0 实测值18.0 - 16.7 初值差(%) - - - C相U1mA（kV） 初值148.1 - 153.1 实测值150.3 - 152.0 初值差(%) 1.49 - -0.72 I(uA) 初值10.0 - 13.0 实测值22.3 - 15.9 初值差(%) - - - 试验仪器直流高压发生器仪器编号苏州海沃Z-VI-03试验标准： 1.U1mA初值差不超过±5%且不低于GB 11032规定值（注意值） 2. 0.75U1mA下的泄漏电流初值差≤30%或≤50 uA（注意值） 二.底座绝缘电阻 测试相别A相B相C相 测试结果（MΩ）10000 10000 10000 试验仪器绝缘电阻测试仪仪器编号日本共立3124-03 试验标准： 1.底座绝缘电阻≥100MΩ 三.放电计数器功能检查 检查相别A相B相C相 动作情况正常正常正常
氧化锌避雷器带电测试原理、方法和试验标准 （傅祺，成都铁路局供电处工程师 37883 张丕富，成都铁路局多元工程师） 摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。 关键词：接触网；避雷器；预防性试验； 1引言 避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。 可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。这就需要我们尽快找到一种能解决该问题的方案。 2现状 按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及（U1mA）下的泄漏电流。这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。每台避雷器测试时间需要40分钟左右的天窗时间。 受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。 为解决以上问题，我们需要采取一种新的不需要停电，在运行情况下就可以进行避雷器检测的方法，确认避雷器状态是否良好。 3.测试原理 运行状态的氧化锌避雷器，在运行电压下的总泄漏电流包括阻性电流和容性电流。在正常情况下流过金属氧化物避雷器的主要为容性电流，阻性电流只占很小的一部分，约为

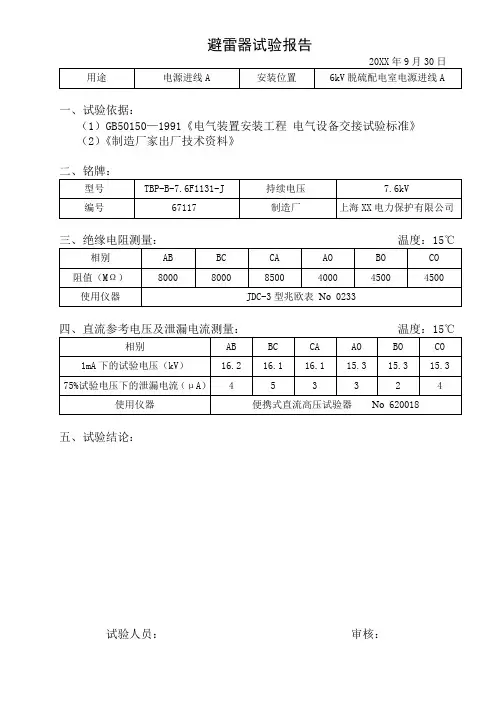

XXXXXXXXXXXXXXXXXXX公司高压试验报告 10kV 氧化锌避雷器高压试验报告 变电站XXXXXXXXXX0kV变电站试验日期：2017.9.6设备名称进线PT柜内避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691334 B:691329 C:691343 制造厂宜宾红星敏感电器有限公 司 出厂日期2016.11 一、绝缘电阻(MΩ) 使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000 引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条： 1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ； 2、基座绝缘电阻不低于5MΩ。 二、泄漏电流 : 使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C 1mA下的直流电压试验值（kV）25.6 25.8 25.5 初始值（kV）26.0 26.0 25.9 初值差（%）-1.54 -0.77 -1.54 0.75U1mA下的泄漏电流试验值(μA) 5 6 4 引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条： 1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。实测值与制造厂规定值比较，变化不应大于±5%； 2、0.75倍直流参考电压下的泄漏电流值不应大于50μA，或符合产品技术条件的规定。 三、试验结论 依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。 试验人员 审核
氧化锌避雷器测试仪使用操作规程(2021新版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0804
氧化锌避雷器测试仪使用操作规程(2021 新版) 1操作程序 1.1使用前准备 1.1.1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。 1.1.2在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。 1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选定或增设牢固拉设安全警示线固定物，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。 1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接
地体,将接地线接于该接地体上 1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZV专用接地线。（见图1） 1.1.6电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。 1.2空载升压检查设备是否正常并调校实验设备。 1.2.1接通电源开关，此时绿灯亮，表示电源接通。 1.2.2按红色按钮，则红灯亮，表示高压接通。 1.3对试品进行泄漏及直流耐压试验 在进行1.1-1.2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等均联接好，人员撤除高压危险区域,设置安全警示线，检查无误后可打开电源。
氧化锌避雷器的特点 民熔 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境:a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、 易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用 ②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器
泄漏电流测量。民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型 七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标
环境温度：25℃相对温度：66% 试验日期： 2014年11月9日 安装位置：河池市汇华汽车销售服务有限公司 1、基本数据 型号规格YH5WS-17/50 制造厂商 直流参考电压≥25KV 持续运行电压13.6KV 生产日期2014年7月 设备编号 A相B相C相 2、外观检查 技术要求外形完好，无破损现象。检查结果良好 3、绝缘电阻测试（GΩ）使用仪器：MODEL3125 相别 项目 A相B相C相技术要求 试前绝缘＞99.9 ＞99.9 ＞99.9 35KV及以下绝缘电阻不低于 1000MΩ。 试后绝缘＞99.9 ＞99.9 ＞99.9 4、泄漏电流1mA下的直流参考电压（U DC）使用仪器：ZGS型直流高压试验发生器 设备编号1mA直流参考电压表值（U DC）KV 技术要求A相26.9 UDC U1mA应符合制造厂规定值，变化不 应大于+5%。 B相 27.0 C相 27.1 5、0.75倍直流参考电压（U DC）下的泄漏电流使用仪器：ZGS型直流高压试验发生器 设备编号0.75倍直流参考电压泄漏电流μA。技术要求A相 3 0.75倍U1mA下泄漏电流不应大于50μA。 B相 3 C相 4 结论： 符合Q/GXD126.01-2009《电力设备交接和预防性试验规程》及产品技术要求。 评定等施工单位试验人员
环境温度：25℃相对温度：66% 试验日期： 2014年11月9日 安装位置：10kV六圩镇线批发市场开发中心支1号杆 1、基本数据 型号规格YH5WS-17/50 制造厂商 直流参考电压≥25KV 持续运行电压13.6KV 生产日期2014年7月 设备编号 A相B相C相 2、外观检查 技术要求外形完好，无破损现象。检查结果良好 3、绝缘电阻测试（GΩ）使用仪器：MODEL3125 相别 项目 A相B相C相技术要求 试前绝缘＞99.9 ＞99.9 ＞99.9 35KV及以下绝缘电阻不低于 1000MΩ。 试后绝缘＞99.9 ＞99.9 ＞99.9 4、泄漏电流1mA下的直流参考电压（U DC）使用仪器：ZGS型直流高压试验发生器 设备编号1mA直流参考电压表值（U DC）KV 技术要求A相26.9 UDC U1mA应符合制造厂规定值，变化不 应大于+5%。 B相 26.8 C相 27.0 5、0.75倍直流参考电压（U DC）下的泄漏电流使用仪器：ZGS型直流高压试验发生器 设备编号0.75倍直流参考电压泄漏电流μA。技术要求A相 3 0.75倍U1mA下泄漏电流不应大于50μA。 B相 4 C相 3 结论： 符合Q/GXD126.01-2009《电力设备交接和预防性试验规程》及产品技术要求。 评定等施工单位试验人员
一、金属氧化物避雷器的试验项目，应包括下列内容 1 测量金属氧化物避雷器及基座绝缘电阻； 2 测量金属氧化物避雷器的工频参考电压和持续电流； 3 测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的世漏电流； 4 检查放电计数器动作情况及监视电流表指示； 5 工频放电电压试验。 二、各类金属氧化物避雷器的交接试验项目，应符合下列规定 1 元间隙金属氧化物避雷器可按本标准第20.0.1 条第l~4 款规定进行试验，不带均压电容器的无间隙金属氧化物避雷器，第 2 款和第 3 款可选做一款试验，带均压电容器的元间隙金属氧化物避雷器，应做第2 款试验； 2 有间隙金属氧化物避雷器可按本标准第20.0.1 条第1 款和第5 款的规定进行试验。
三、测量金属氧化物避雷器及基座绝缘电阻，应符合下列规定 1 35kV 以上电压等级，应采用5000V 兆欧表，绝缘电阻不应小于2500MΩ； 2 35kV 及以下电压等级，应采用2500V 兆欧表，绝缘电阻不应小于1000MΩ； 3 lkV 以下电压等级，应采用500V 兆欧表，绝缘电阻不应小于2MΩ； 4 基座绝缘电阻不应低于 5 MΩ 。 四、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列规定 1 金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合现行国家标准《交流无间隙金属氧化物避雷器》GB 1103 2 或产品技术条件的规定； 2 测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流和全电流值应符合产品技术条件的规定。 五、测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的泄漏电流，应符合下列规定 1 金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 1103 2 规定值，并应符合产品技术条件的规定。实测值与制造厂实测值比较，其允许偏差应为±5%； 2 0.75 倍直流参考电压下的世漏电流值不应大于50μA ，或符合产品技术条件的规定。750kV 电压等级的金属氧化物避雷器应测试1mA 和3mA 下的
氧化锌避雷器试验项目有哪些? 4.1型式试验 按照国标及行标执行。 4.1.1持续电流试验 4.1.2残压试验 4.1.2.1陡波冲击残压试验 4.1.2.2雷电冲击残压试验 4.1.2.3操作冲击残压试验 4.1.3长持续时间电流冲击耐受试验4.1.3.1线路放电试验 4.1.3.2方波冲击电流试验 4.1.4工频电压耐受试验 4.1.5工频参考电压试验 4.1.6动作负荷试验 4.1.6.1加速老化试验 4.1.6.2大电流冲击动作负载试验4.1.6.3操作冲击动作负荷试验 4.1.7密封试验 4.1.8外套的绝缘耐受试验 4.1.9压力释放试验 4.1.9.1大电流压力释放试验 4.1.9.2小电流压力释放试验
4.1.10机械负荷试验 4.1.11直流参考电压试验 4.1.12 0.75倍直流参考电压下漏电流试验 4.1.13局部放电和无线电干扰电压试验 4.1.14人工污秽试验 4.1.15脱离器试验 4.2出厂试验 按照国标及行标执行。 4.2.1持续电流试验 4.2.2标称放电电流残压试验 4.2.3工频参考电压试验 4.2.4直流参考电压试验 4.2.5 0.75倍直流参考电压下漏电流试验 4.2.6密封性能试验 4.2.7局部放电试验 4.3验收试验 4.3.1.1外观检查。 4.3.1.2持续运行电压下，测量通过避雷器（或元件）的全电流和阻性电流。 4.3.1.3对整只避雷器施加工频电压或直流电压，测量避雷器的工频参考电压或直流参考电压及0.75倍直流1mA参考电压下漏电流。 4.3.1.4残压试验
4.3.1.5局部放电试验 4.3.1.6密封试验 本试验需经供需双方协商,且在避雷器装配前进行。 4.4现场试验 执行国标GB-50150电气装置安装工程电气设备交接试验标准。
https://www.doczj.com/doc/1b2446707.html, 氧化锌避雷器试验基础知识须知避雷器是一种过电压保护设备。除了能限制雷击引起的过电压，还能限制一部分操作过电压。又能截断续流，不至于引起系统接地短路。一般并联与系统之中。 武汉汇卓电力专业生产氧化锌避雷器试验得设备有： HZYB-3H 氧化锌避雷器特性测试仪
https://www.doczj.com/doc/1b2446707.html, ，HZYB-V 氧化锌避雷器带电测试仪，
https://www.doczj.com/doc/1b2446707.html, HZFZ-HI 避雷器放电计数器校验仪，
https://www.doczj.com/doc/1b2446707.html, FC-2G 防雷元件测试仪 避雷器的分类 1、保护间隙 2、管式避雷器 3、阀式避雷器 4、磁吹阀式避雷器 5、金属氧化物避雷器（用的最多） 我们见到最多的一般都是金属氧化物避雷器，其余的几种现在基本很少见到，如需要详细了解请度娘。本文将重点介绍金属氧化物避雷器（MOA）
https://www.doczj.com/doc/1b2446707.html, 金属氧化物避雷器（MOA）其优点 1、基本无续流，耐重复动作能力强 2、通流容量大 3、MOA阀片可以并联使用，增大了通流和降低残压都容易实现 4、性能稳定，抗老化强 5、氧化锌阀片具有良好的非线性伏安特性。 其结构为；将氧化锌阀片叠装在绝缘筒内密封，基本可以分为瓷套式，复合外套式，GIS式。 氧化锌阀片伏安特性
https://www.doczj.com/doc/1b2446707.html, 一个完好的避雷器在正常运行状态下处于小电流区域，可长时间运行；当发生过电压时，避雷器即处于工作区域，当过压被释放或者消失，避雷器会恢复到小电流运行状态；当长时间处于过载区，避雷器可能发生热奔溃，导致损坏或者爆炸。 下面来看一下金属氧化物铭牌（220kV）如下图： 铭牌说明： 额定电压：施加到避雷器端子最大工频电压有效值
10kv避雷器试验报告 河南天瑞电力工程有限公司 氧化锌避雷器试验报告 安装地点: AH4柜天气温度15? 试验日期:2014年11月10日相对湿度 68 % 相序 PB 型号出厂编号厂家出厂日期 A HY5WS-17/50 3295 郑州发达电力设备有限公司 2010.8 B HY5WS-17/50 3318 郑州发达电力设备有限公司 2010.8 C HY5WS-17/50 3301 郑州发达电力设备有限公司 2010.8 试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 27 27.1 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 2 2 结论: 合格 备注: 无 试验负责人赖占杰试验人员张润朋 审核赖占杰校对张豪宾 河南天瑞电力工程有限公司 氧化锌避雷器试验报告 安装地点: AH5柜天气温度15? 试验日期:2014年11月10日相对湿度 68 % 相序 PB 型号出厂编号厂家出厂日期 A HY5WS-17/50 3322 郑州发达电力设备有限公司 2010.8 B HY5WS-17/50 3296 郑州发达电力设备有限公司 2010.8
C HY5WS-17/50 3326 郑州发达电力设备有限公司 2010.8 试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 27 26.9 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 3 2 结论: 合格 备注: 无 试验负责人赖占杰试验人员张润朋 审核赖占杰校对张豪宾 河南天瑞电力工程有限公司 氧化锌避雷器试验报告 安装地点:AH8柜天气温度15? 试验日期:2014年11月10日相对湿度 68 % 相序 PB 型号出厂编号厂家出厂日期 A HY5WS-17/50 3339 郑州发达电力设备有限公司 2010.10 B HY5WS-17/50 3572 郑州发达电力设备有限公司 2010.10 C HY5WS-17/50 3337 郑州发达电力设备有限公司 2010.10 试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 26.7 26.8 26.9 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 1 2 结论: 合格 备注: 无 试验负责人赖占杰试验人员张润朋 审核赖占杰校对张豪宾 河南天瑞电力工程有限公司
电网氧化锌避雷器在线监测 和带电测试技术规定 一、总则 1．电网35～110kV变电站过电压保护采用氧化锌避雷器。为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。 2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。公司所属各部门、基建安装单位均应按此规定执行。 二、在线监测 （一）在线监测装置的技术要求 1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。 2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：
1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。 2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。 3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。 4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。 （三）运行监测 1.安装在线监测装置后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。 2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2

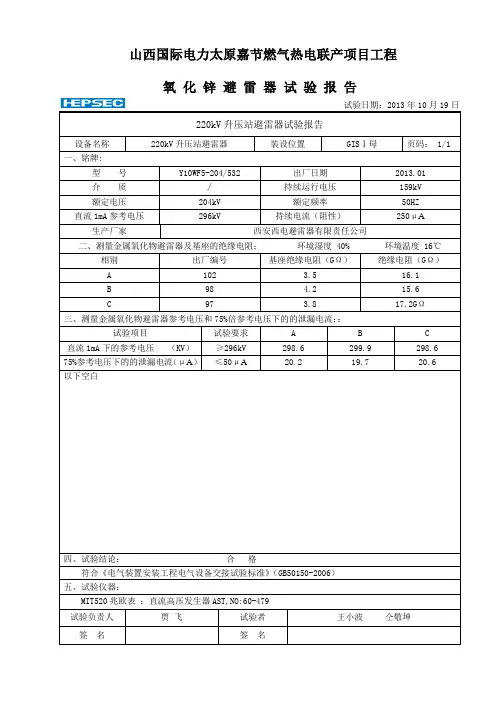

氧化锌避雷器试验报告 试验日期：2013年10月19日 220kV升压站避雷器试验报告 设备名称220kV升压站避雷器装设位置GISⅠ母页码： 1/1 一、铭牌: 型号Y10WF5-204/532 出厂日期2013.01 介质∕持续运行电压159kV 额定电压204kV 额定频率50HZ 直流1mA参考电压296kV 持续电流（阻性）250μA 生产厂家西安西电避雷器有限责任公司 二、测量金属氧化物避雷器及基座的绝缘电阻；环境湿度 40% 环境温度 16℃ 相别出厂编号基座绝缘电阻（GΩ）绝缘电阻（GΩ） A 102 3.5 16.1 B 98 4.2 15.6 C 97 3.8 17.2GΩ 三、测量金属氧化物避雷器参考电压和75%倍参考电压下的的泄漏电流；： 试验项目试验要求 A B C 直流1mA下的参考电压（KV）≥296kV 298.6 299.9 298.6 75%参考电压下的的泄漏电流（μA）≤50μA20.2 19.7 20.6 以下空白 四、试验结论：合格 符合《电气装置安装工程电气设备交接试验标准》（GB50150-2006） 五、试验仪器： MIT520兆欧表；直流高压发生器AST,NO:60-479 试验负责人贾飞试验者王小波仝敬坤 签名签名
氧化锌避雷器试验报告 试验日期：2013年10月19日 220kV升压站避雷器试验报告 设备名称220kV升压站避雷器装设位置GISⅡ母页码： 1/1 一、铭牌: 型号Y10WF5-204/532 出厂日期2013.01 介质∕持续运行电压159kV 额定电压204kV 额定频率50HZ 直流1mA参考电压296kV 持续电流（阻性）250μA 生产厂家西安西电避雷器有限责任公司 二、测量金属氧化物避雷器及基座的绝缘电阻；环境湿度 40% 环境温度 16℃ 相别出厂编号基座绝缘电阻（GΩ）绝缘电阻（GΩ） A 99 3.6 16.6 B 101 4.4 15.2 C 100 3.9 17.1 三、测量金属氧化物避雷器参考电压和75%倍参考电压下的的泄漏电流；： 试验项目试验要求 A B C 直流1mA下的参考电压（KV）≥296kV 301.1 299.8 299.6 75%参考电压下的的泄漏电流（μA）≤50μA20.3 19.5 20.1 以下空白 四、试验结论：合格 符合《电气装置安装工程电气设备交接试验标准》（GB50150-2006） 五、试验仪器： MIT520兆欧表；直流高压发生器AST,NO:60-479 试验负责人贾飞试验者王小波仝敬坤 签名签名
氧化锌避雷器的选型方法(总 2页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
氧化锌避雷器的选型方法 从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。 关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置 1 以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端 国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）Un的K倍，即K＝Um／Un（Um是系统最高电压）。电气设备的绝缘应能在Un 下长期运行。220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。避雷器设计的初期也遵守上述原则。 氧化锌避雷器之前是SiC避雷器。10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。 我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR －7．6／26、Y5WR－12．7／45、Y5WR－41／130。而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为： 2 保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性
氧化锌避雷器的试验方法 发表时间：2016-10-12T15:13:02.237Z 来源：《电力设备》2016年第14期作者：徐彬吴荣峰范胜国 [导读] 氧化锌避雷器具有良好的伏安特性，可不利用串联间隙进行隔离。 （国网内蒙古东部电力有限公司检修分公司内蒙古通辽 028000） 摘要：氧化锌避雷器具有良好的伏安特性，可不利用串联间隙进行隔离，提高了对波头冲击的反应速度，放电无延迟，过电压限制效果很好，可降低对电力设备绝缘水平的要求。并且由于无续流，动作后通过的能量很小，特别适用于短时内可能重复发生的重复雷击、操作波等的过电压保护。目前氧化锌避雷器已广泛应用于不同电压等级的电力系统中。但由于其自身制造上的原因，或外部恶劣气候条件的影响，多次发生氧化锌避雷器爆炸现象，严重威胁电网的安全可靠运行，由于常规停电试验已不能满足对氧化锌避雷器运行状况判断的需求，对其运行状态进行在线监测势在必行。 关键词：氧化锌避雷器；过电压；带电监测； 1 概述 对运行中金属氧化物避雷器(MOA)的工作状况进行监测，准确判断其老化程度，是运行部门十分关心的问题[1]。MOA老化程度的加大通常伴随电阻片泄漏电流中的阻性电流的逐渐增大。由于MOA没有放电间隙，氧化锌电阻片长期承受运行电压，泄漏电流将流过MOA各个串联电阻片。该电流的大小取决于MOA热稳定和电阻片的老化程度，若MOA在动作负载下发生劣化，将造成其正常对地绝缘水平降低，泄漏电流增大，直至发展成为MOA的击穿损坏。因此，把工作电压下MOA阻性电流测量是监测MOA工作状况的一种重要手段，《电气设预防性试验规程》规定，必须对运行中的MOA进行严格有效的检测和定期预防性试验，由于MOA预试必须停运主设备，将降低设备的运行可靠性，且有时因运行方式的限制无法停运主设备，导致避雷器无法按时预试，因此MOA的带电测试与在线监测将非常必要。 2 金属氧化物避雷器简介 2.1 金属氧化物避雷器 金属氧化物避雷器(MOA)，又称为氧化锌避雷器，是一种与传统避雷器有很大不同的新型避雷器[2]，从80年代中期开始，已批量生产并在电力系统中得到推广应用。 MOA与其他传统避雷器的区别在于：其他类型避雷器，从羊角间隙到FCZ磁吹式避雷器，其内部空气间隙起着十分重要的作用，正常运行时靠间隙将阀片与电源隔开，出现过电压间隙才被击穿，阀片放电泄流。而氧化锌避雷器是用氧化锌阀片叠装而成，可完全取消间隙，解决了因间隙放电时限及放电稳定性所引起的各种问题。由于氧化锌阀片具有良好的非线性特性，其避雷性能得到了有效提升。 氧化锌阀片是以氧化锌为主并掺以Sb、Bi、Mn、Cr等金属氧化物烧制而成，氧化锌电阻率为1～10Ω/cm，晶界层电阻率为1013～1014Ω/cm。施加较低电压时，晶界层近似绝缘，电压几乎都加在晶界层上，流过避雷器的电流只有微安级；电压升高时，晶界层由高阻变低阻，流过的电流急剧增大[3]。 在正常电压下，如不采用串联间隙，普通SiC阀式避雷器电流为几十安及数百安培，而流过氧化锌避雷器上的电流只有数百微安至 1mA，二者相差几十万倍[4]。 避雷器的主要作用是限制过电压，一方面它在大电流下的残压必须被限制在被保护设备的绝缘水平以下，并留有一定裕度。另一方面，在过电压能量释放后，避雷器需及时恢复正常的高绝缘状态。传统阀型避雷器由于碳化硅阀片的非线性特性不佳，间隙将必不可少。而氧化锌避雷器的氧化锌电阻片具有极其优异的非线性特性，正常工作电压下的电阻值很大，泄漏电流很小；过电压情况下其电阻值又很小，过电压能量释放后即可恢复为高阻值状态，无工频续流，因此可不采用串联间隙接入到系统中。 2.2 氧化锌避雷器的优点 (1) 无间隙。施加工作电压时，氧化锌阀片相当于一个绝缘体，可不采用串联间隙来隔离工作电压。由于无间隙，可迅速响应陡波头的冲击波，放电无延迟，限制过电压效果很好。既提高了对电力设备保护的可靠性，又降低了作用于电力设备上的过电压，降低了对电力设备绝缘水平的要求[5]。 (2) 无续流。氧化锌阀片上的残压与其流过的电流大小基本无关，基本为一定值。当作用电压降低至动作电压以下时，氧化锌阀片导通状态终止，又相当于一个绝缘体。因此不存在工频续流，由于无续流，动作后通过的能量很小，对重复雷击、操作波等短时间可能重复发生的过电压保护特别适用。按单位体积计算，其通流容量比碳化硅阀片约大4倍。 (3) 体积小、质量小、结构简单、运行维护方便。正是由于氧化锌避雷器的这些优点，世界上许多国家都在致力于其研制和推广。目前我国研制的500kV氧化锌避雷器已通过技术鉴定，并投入了实际运行。 2.3 氧化锌避雷器实际应用中存在的问题 由于MOA不带间隙，一旦接入电网就有电流通过，造成元件自身发热，工作电压越高则发热量越大。由于MOA阀片在小电流范围内呈现负温度特性，温度升高将造成泄漏电流增大，再加上操作、雷电、暂时过电压等冲击能量和表面污秽，将导致MOA发生热崩溃。MOV 运行中的爆炸事故时有发生，具体可能原因如下： (1) 中性点不接地系统发生单相接地时，非故障相对地电压升高为线电压，即使避雷器所承受的电压小于其工频放电电压，在持续时间较长的过电压作用下可能会引起爆炸； (2) 电力系统发生的铁磁谐振过电压，造成避雷器放电，烧坏其内部元件而引起爆炸； (3) 由于其本身火花间隙灭弧性能差，当间隙承受不住恢复电压而击穿时，电弧将重燃，工频续流将再度出现，引起避雷器爆炸；若避雷器阀片电阻不合格，残压虽然降低，但续流却增大，间隙不能灭弧而引起爆炸； (4) 避雷器密封垫圈与水泥接合处松动或有裂纹，密封不良而引起爆炸。 3 带电测试方法介绍 带电测试主要是在运行电压下对氧化锌的全电流、阻性电流、容性电流进行测量。正常情况下，流过避雷器的主要电流为容性电流，
由于氧化锌阀片在小电流区域具有很高的阻值，故绝缘电阻主要取决于阀片内部绝缘部件和瓷套。 进口避雷器一般按厂家的标准进行绝缘电阻试验。 2直流1mA下电压及75%该电压下泄漏电流测量 该项试验有利于检查氧化锌避雷器直流参考电压及避雷器在正常运行中的荷电率，对确定阀片片数，判断额定电压选择是否合理及老化状态都有十分重要的作用。其试验原理接线图如下图所示。 金属氧化物避雷器直流试验接线图 1一直流高压发生器；2一滤波电容；3一静电电压表；4一直流微安表；5一试品 试验步骤：先以指针式微安表监测泄漏电流值，升至1mA。停止升压确定此时电压值，再降压至该电压的75%时，测量其泄漏电流，因该电流值较小，应用数字式万用表来检测。 试验中应注意的问题：①试验必须与地绝缘，外表面应加屏蔽，屏蔽线要封口；②直流高压发生器应单独接地；③试品底部与匝绝缘应保持干燥；④现场测量应注意场地屏蔽。 试验分析：①试验中如U1mA电压比工厂所提供的数据偏差较大，与铭牌不符时，应与厂家进行联系。②通常在70%U1mA下的电流值偏大或电压加不上去，则有可能严重受潮；电流> 50μA，则有可能有受潮情况。 投运后，随着运行时间增加，电流有一定增大，但电流不能超过50μA。 3交流泄漏总电流、阻性电流及损耗功率测量 现在国内外测量仪器有： (1)瑞典TXL型氧化锌避雷器泄漏电流分析仪，常配有与其雷电计数器（环形线匝接口）。 (2)日本日立公司的避雷器泄漏电流检测仪，它可测总泄漏平均值，也可测3次谐波成分，3次谐波经函数变换为阻性电流的信号量。
以上两种仪器的基本原理是在氧化锌避雷器阀片劣化后，其阻性电流中的谐波成分明显增加，通过谐波分析法，反映出全电流中阻性电流的变化，但都不明确表明阻性电流的峰值。因容易受系统谐波含量影响，无法反应氧化锌避雷器表面受污秽受潮等问题。 (3)日本LCD-4型阻性电流测量仪。其基本原理是利用外加容性电流将流过阀片的Ix的容性电流（无功分量）补偿掉，而只保留阻性电流分量。 国内众多厂家生产的测量仪，其原理大致与LCD-4型相似。这种测量方式可在现场带电测量，测量较简便。现场测量应注意的问题是： (1)注意正确选取参考电压的相位； (2)现场试验测量回路应一点可靠接地，接地点的不稳定也将影响测量结果； (3)220kV及以上电压等级避雷器在现场带电测量时应注意其相间干扰（目前国内有些测量设备也附带有移相消除相间干扰的功能）。
10kV氧化锌避雷器预防性试验作业指导书（范本）编号：×××10kV×××线路×××避雷器预防性试验作业指导书（范本）编写：年月日 审核：年月日 批准：年月日 作业负责人： 试验日期：年月日时至年月日时 1范围：本指导书适用于××省电力公司10kV×××线路×××氧化锌避雷器预防性试验作业。 2引用标准 2.1国家电网安监200583号文《电力安全工作规程》（发电厂和变电所部分） 2.2 GB11032-2000交流无间隙金属氧化锌避雷器 2.3 DL/T804-2002交流电力系统金属氧化锌避雷器使用导则 2.4 DL/T596-1996电力设备预防性试验规程 2.5 配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、 现场运行规程 2.6 35kV及以下电力设备预防性试验及定期检验规定 3工作前准备 3.1准备工作安排 序号内容标准责任人备注 1 开工前，准备好试验所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料仪器仪表、工器具应试验合格，满足本次试验的要求，材料应齐全，图纸及资料应附合现场实际情况 2 了解被试设备出厂和历史试验数据，分析设备情况明确设备状况 3 根据本次作业内容和性质确定好试验人员，并组织学习本指导书要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项 4 根据现场工作时间和工作内容填写工作票工作票填写正确 序号名称规格型号单位数量备注 1 兆欧表只1 2 金属氧化锌避雷器阻性电流测试仪器台只 1 3 试验变压器只 1 4 调压器只 1 5 分压器只 1
6 导地线根 1 序号作业内容项目负责人作业人员 1 测量绝缘电阻 2 直流1mA电压U1mA及0.75U1mA下的泄漏电流测量 序号危险点控制措施 1 工作人员进入现场不戴安全帽，不穿绝缘 鞋，造成人员伤害 进入试验现场，试验人员必须正确着装、 戴好安全帽 2 试验电压，触电感应电压，引起人身意外伤 害事故 在进行绝缘电阻或电导电流测量后应对试 品充分放电 3 作业现场情况核查不全面、不明确任务分工明确，工作前详细说明试验区域及应注意的安全注意事项 4 试验电源设备损坏或接线不规范,会引起低 压触电 应使用具有明显断开点的双极刀闸，并有 可靠的过载保护装置 5 试验现场不设安全围栏，使非试验人员进入 试验现场 试验现场应设围栏，悬挂“止步，高压危险” 标示牌，严禁非工作人员进入工作现场 6 误碰带电设备，与带电部分保持安全距离不 够 工作人员与带电部分保持足够的安全距离 7 升压过程中不实行呼唱制度，造成人员触电严格执行呼唱制度 序号内容到位人员签字安排充足的工作人员，所需工器具材料准备齐全 严格工作前站队“三交”，工作人员确认后逐一签名 工作负责人发布开工令 序号试验项目试验方法安全措施及注意事项试验标准 1 绝缘电阻 测试 用兆欧表测量避雷器两极绝缘 电阻，1分钟，记录绝缘电阻值 测试后对试品充分放电 10kV避雷器 绝缘电阻应 不小于 1000MΩ 2 直流1mA 电压U1mA 及 0.75U1mA 下的泄漏 电流测量 将避雷器瓷套表面擦拭干净 采用高压直流发生器进行试验 泄漏电流应该在高压侧读 表，测量电流的导线应使用 屏蔽线 升压 在直流泄漏电流超过 200μA时，此时电压升高一 点，电流将会急剧增大，此
